BEDIENUNGSANLEITUNG TV 644 P GH SCHOLTES

Anschluss an die Gasleitung

Typenschild

Merkmale der Brenner und Dusen

Beschreibung des Gerätes, 55

Geräteansicht

Inbetriebsetzung und Gebrauch, 56

Praktische Hinweise zum Gebrauch der Brenner

Vorsichtsmaßregeln und Hinweise, 57

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 58

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Wartung der Gashahne

Störungen und Abhilfe, 59

Scholtès

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damit Sie sie jederzeit zu Rate ziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
! Die Kochmulden sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes): Erdgas Kategorie I2H eingestellt.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführn.Eine unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
! Dieses Gerätarf nur in ständig belufteten, und den Vorschriften der einschlädigen Norm: NBN D51-003 und NBN D51-001 entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen,müssen gegeben sein:
- Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

• Der Raum muss außer dem mit einem für eine einwandfrei Verbrennung notwendigen Belüftungssystem ausgestattet sein. Das erforderliche Luftvolumen darf 2m^3/h pro kW der installierten Leistung nicht untersuchen.

Das System kann mittels eines Belüfungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100cm^2 verwirklicht werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudefeile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen

Brandgefahr bestehen kann oder um Schlafzimmer handeln darauf.

Einbau

Die Gas- und Kombi-Kochmulden sind mit einem Schutzgrad des Typs X gegen Überhitzen ausgelegt und konnen damitiben Schranke installiert werden, deren Höhe die der Arbeitsplatte nicht überschreiben. Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende Schranke, deren Höhe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren undzar in einem Abstand von mindestens 650 mm.
  Die an die Dunstabzugshaube angrenzenden Hängeschranke sind in einem Abstand von mindestens 420~mm von der Arbeitsplatte aufzuhängen (siehe Abbildung).

Sollte die Kochmulde unter einem Hangeschrank installiert werden, muss zwischen Hangeschrank und Arbeitsplatte ein Abstand von mindestens 700 mm bestehen (siehe Abbildung).

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen. Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollenen samtliche zur Verfugung stehenden Haken verwendet werden.

• Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20 mm von der Kochmuldenerchte eingehalten werden.

• Vor der Befestigung an der Arbeitsplatte muss die Dichtung (mitgeliefert) so wie auf der Abbildung veranschaulicht, um das gesamte Kochfeld herum verlegt werden.

Haken-Befestigungsschema

Position der Haken für Arbeitsplatten H=20mm

Position der Haken für Arbeitsplatten H=30mm

Position der Haken für Arbeitsplatten H=40mm

Hinten

! Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

Beluftung

Um eine einwandfrei Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollen möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 mm verfügt (siehe Abbildungen).

! Die Kochmuldearf nur dann über Einbaubackofen installiert werden, wenn diese uber ein Kuhlgeblase verfugen.

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wird die Kochmulde über einem Einbaubackofen installiert, ⇒ den Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe darüberstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlädigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiterarf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher,dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;

• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;

• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Veränderungen und Mehrfachsteckdosen.

!Netzkel und Steckdose müssen bei installiertem Gerät keinig zugänglich sein.
! Das Netzkabelarf nichtgebogen oder eingeklemmt werden.
! Das Kabel muss regelmäßig kontrolliert werden und dart nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
!Der Hersteller lehtune Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung muss gemäß den Vorschriften der gütigen Richtlinien (NBN D04-002) erfolgen und nur nach dem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Zum Anschluss des Gerätes an

die Erdgasleitung (12H) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Scholtes-Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres (gemäß der Norm NBN D51-003)
  oder mittels eines durchgehenden und mit Anschlussverschraubungen versehenen Inox-Stahlschlauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn (der Marke A.G.B.) zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

!Der Anschluss an die Gasleitung muss so durchgefuhrt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges Anschlussstück, dessen Dichteit durch einen Dichtring gewährleistet wird. Muss das Anschlussstück verdreht (in eine andere Richtung gedreht) werden, ist es absolut erforderlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schläuchen mit hermetischen Wänden

Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen. Der Anschluss bzw. das Verlegen dieser Schläuche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiben. Stellen Sie nach erfolgtem Anschlussitte sicher, dass der InoxSchlauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendiner Stelle eingedrückt wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gultigen inländischen Normen entsprechen.

Kontrolle auf Dichtheit

! Nach Abschluss der Installationsarbeiten überprüfen Sieitte alle Anschluss auf Dichtheit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung.
! Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden.

Merkmale der Brenner und Dusen

Tabelle 1				Flüssiggas (G20 / 20 mbar)		Einstellung der Brenner-Primäreluft
Brenner	Durch-messer (mm)	Wärme-leistung kW (p.c.s.*)		Düse 1/100 (mm)	Menge* l/h G20	(mm)
		Nom.	Red.
Starkbrenner (R)	157	3.00	1.00	125	286	4.7
Mittelstarker Brenner (S)	132	1.90	0.80	100	157	2.6
Hilfsbrenner (A)	110	1.00	0.50	72	95	2
Versorgungs-druck	Nominal (mbar)Minimum (mbar)Maximum (mbar)				201525

Bie 15^ und 1013 mbar-Trockengas

Erdgas G20 oberer Heizwert = 37,78 MJ / m^3

TG 644 P GH

TV 644 P GH

TG 755 P GH

TG 755 P XX

TV 755 P GH

TYPENSCHILD
Elektrischer Anschluss	siehe Typenschild
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EWG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EWG vom 15/12/04 (elekromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 2009/142/CEE vom 30.11.09 (Gas) und nachfolgenden Änderunge. - 2002/96/EC und nachfolgenden Änderunge.

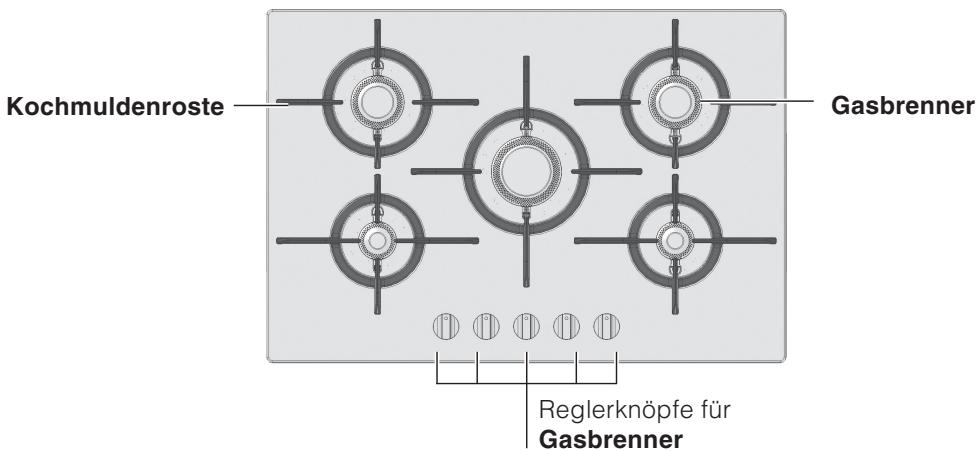

Geräteansicht

! Die größere Öse wird auf die Zündkerze gesteckt.
- GASBRENNER: These weisen entsprechliche Durchmesser und Leistungen auf. Wahlen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.
- Reglerknöpfle für GASBRENNER: zur Regulierung der Flamme.
- GASBRENNER-ZündKERZE: zur automatischen Zündung des gewählten Brenners.
- SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flamme unversehens erlösen sollte und unterbricht automatisch die Gaszufuhr.

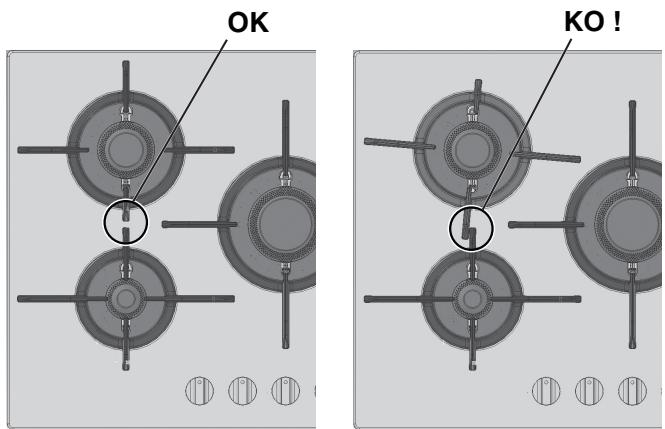

! Es besteht die Möglichkeit, die hinteren Rostefalsch zu positionieren. In diesen Fall ist das Übereinanderliegen der Rostspeichen öffentlich und der Rost ist nicht richtig ausgerichtet (siehe Abbildung).

Inbetriebsetzung und Gebrauch

BE

!Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasflamme oder Elektroplatte* er entspricht.

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden:

AUS

Maximum

Minimum

Zum Anzünden der Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest ein und drehen diesen dann gegen den Uhrzeigersinn auf Maximum.

Bei den mit einer Sicherheitsvorrichtung bestückten Modellen muß der Reglerknopf für ungebär 6 Sekunden eingedrückt gehalten bleiben, bis die Vorrichtung, dank derer die Flamme automatisch gezündet bleibt, aufheizt.

Einige Modelle sind mit einer in den Reglerknopf integrierten Zündvorrichtung ausgestattet, in dieser Falle ist das Modell mit der Zündkerze bestückt, jedoch nicht mit der Zündungstaste.

Zur Zündung eines jeder Brenners ist der entsprchende Reglerknopf nachinnen zu drucken, daraufhin nach links bis auf Maximum zu drehen, und so lange eingedrückt zu halten, bis die Flamine zündet.

! Sollte der Brenner ungewöllterweise erlöschen, drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein erneutes Anzüden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("●") gedreht.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgroße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf kein, sobald das Gargut kann.

Brenner	Ø Kochgeschirrdurchmesser (cm)
Starkbrenner (R)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14

! Um zu erkennen, welchen Brenner Sie verwenden,ziehen Sieitte die im Abschnitt "Eigenschaften derBrenner und Dusen" befindlichen Zeichnungen zuRate.

! Achten Sie darauf, dass Kochtopfe während der Verwendung nicht über den Kochfeldrand hinausragen.

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefeliefert und sollenn aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäße Belüfung um einen einwandfreiien Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Handen oder Fußen und auch nicht, wenn Sie barfuß sind.
• Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits Backofenteilen gelangen.
  Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen)dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewissern Sie sich stets, dass sich die Reglerknöppe auf der Position "●"/"○" befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).

• Stellen Sie Stieltöppe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschlieben.
• Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heißt sind.
• Lassen Sie die Elektroplatteitte nicht eingeschaltet, wenn kein Kochgeschirr daraufft.
• Gebrauchen Sieitteibekeinunstabileoder verformtesKochgeschirr.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder)dürfen nicht mit dem Gerätspielern.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können ihr Elektrohaushaltsgerät zu öffentlichen Recyclinghofen, anderen gemeinsenen Müllsammeleinrichtungen oder, falls durch nationales Recht erlaubt, bei einem Neukauf eines vergleichbaren Gerätes dem Handler in Obhut geben. Alle fuhrenden Hausgeräthehersteller arbeiten aktiv an der Erstellung eines Systems zur Sammlung und Entsorgung von Elektrohaushalts-Altgeräten.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche der Kochmulde hoffnungslos beschädigen * 們 den, ist zu vermeiden.

! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur tätiglichen Pflege genugts, die Kochmulde mit einem feuchten Schwamm abzwischen und mit Kuchenpapier abzutrocknen.
• Die abnehmbaren Teile müssen regelmäßig mit warmem Wasser und Spülmittel gereinigt und von eventuellen Verkrustungen befrei werden.
• Bei den mit automatischer Zündung versehenen Kochmulden müssen die Spitzen der elektronischen Zündvorrichtungen möglich sorgfältig gereinigt werden, wobei zu kontrollieren ist, dass die Löscher der Flammenkranze nicht verstopt f. sind.

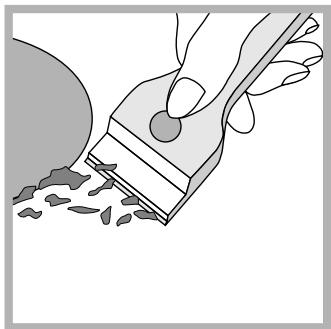

• Reinigen Sie das Kochfeld vor jedem Kochbeginn mit einem feuchten Tuch, um Staub oder alte Essensrechte zu beseitigen. Die Oberflächen des gesamten Kochfeldes sind regelmäßig mit lauwärmer milder Spüllauge zu reinigen. Glaskeramikfelder sollenen von Zeit zu Zeit auch mit einem entsprechenden, im Handel erhältlichen Spezialreiniger behandelt werden. Entfern den Sie zuerst samsliche Speisereste und Fettspritzer mit einem geeigneten Schaber, z.B. (nicht mitgeliefert).

Reinigen Sie das Kochfeld, wenn es noch lauwarm

ist, (beispielsweise das Linie Solutions, welches in allen Kundendienst-Zentren der Firma Merloni Elettrodomestici erhältlich ist) verwenden Sie hierzu weiches

Kuchenpapier und ein geeignetes Reinigungsmittel, reiben Sie es daraufufhin mit einem feuchten Tuch nach und trocknen Sie es abschreiben sorgfältig ab.Versehentlich geschmolzene

Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste oder stark zuckerhaltige Speisereste müssen sofort mit einem Schaber von der noch freißen Kochzone entfernt werden. Spezialreiniger bilden eine durchsichtige Schutzschicht, die den Staub abstoßt. Diese schützt die Oberfläche auch vor eventuellen Schäden, die durch stark Zuckerhaltige Speisen verursacht werden konnten. Verwenden Sie absolut keine Scheuerschwämme oder sonstige Scheuermittel. Auch scharfe Reinigungsmittel wie Backofenssprays oder Fleckenmittel sind zu vermeiden.

• Auf den Edelstahlteilen konnen Flecken hinterbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längerere Zeit darauf auf stehenbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspüssen und trockenzureiben. Übergekochtes Wasser muss ebenfalls beseitigt werden.

! Verwenden Sie keine Flammenteilerroste, keine Toastergitter bzw. Fleisch-Grillroste aus Inoxstahl auf den Gas-Kochzonen.

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen setzen. In einem solchen Fall ist der Hahn auszutauschen.

! Diese Arbeit darf nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden.

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollenen eine Kontrollen vorab durchgefuhrt werden. Vergewissern Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufahr ihrer Anlage besteht, vor allem, ob der Gashaupthahn auch aufgedreht wurde.

Störungen

Der Brenner zündet bzw. halt die Flammene nicht.

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bei Einstellung des Brenners auf Minimum erlischt die Flamine.

Das Kochgeschirr steht nicht sicher.

Mögliche Ursachen / Lösungen

• die Gasaustrittsöffnungen der Gasbrenner verstopt f sind;
• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;

• Durchzug in Kochmuldennähe besteht;

• der Reglerknopf auch bis zum Anschlag durchgedrückt wurde;

• der Reglerknopf lange genug gedrück wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermögen;

• die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopf sind.

• die Gasaustrittsöffnungen verstopf sind;

• Durchzug in Kochmuldennähe besteht;

• das Minimum korrekt eingestellt ist.

• der Topf Boden auch vollständig eben ist;

• der Topf auch genau auf die Brennermitte gestellt wurde;
  die Kochmuldenroeste vertauscht wurden.

Sollte Ihr Gerät trotz aller Kontrollen nicht Funktionieren bzw. die Störung weiter bestehen bleiben, dann fordern Sieitte den nachstliegenden Kundendienst an.Geben Sieitte Folgendes an:

das Geratemodell (Mod.)
die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

!Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und halten Sie ausschließlich Original-Ersatzteile einbauen.
