Produkttyp	Zähleranschlusssäule (ZAS)
Modell	ZAX006
Hersteller	Hager
Gehäusematerial	Glasfaserverstärktes Polyester (GFK)
Schutzart	IP44
Abmessungen (H x B x T)	1710 mm x 583 mm x 277 mm (für 1 Zähler)
Gewicht	Ca. 30-40 kg (je nach Ausbau)
Umgebungstemperaturbereich	-25°C bis +40°C
Max. Kurzzeitmitteltemperatur (24h)	35°C
Anzahl Zählerplätze	1 oder 2 (je nach Ausführung)
Zählerbefestigung	3-Punkt-Befestigung oder BKE-I für eHZ
Anschlusspunkt Zählerplatz (APZ)	Optional (300 mm Höhe)
Nachrüstfeld	Optional (6-reihig, 1050 mm)
Polzahl	4- oder 5-polig
Nennstrom	Bis 250 A (SaS-System)
Schloss	Zylinderschloss aus schlagfestem Isolierstoff
Türöffnungswinkel	180° (frei) / 90° (gereiht)
Belüftung	Belüftungssystem mit Kondenswasserableitung und Stocherschutz
Montagearten	Eingrab-, Bodenaufbau- oder Festplatzsockel, Wandkonsole
Innenausbau	univers Z (bis 63 A) oder univers N (bis 630 A)
Zubehör	Bodenrost, Sockelfüller, Zählerfeldabdeckung IP54, SLS-Schalter
Normen	VDE-AR-N 4100:2019-04, VDE-AR-N 4101/4102, DIN EN 61439
Einsatzbereiche	Ferienhaussiedlungen, Kleingartenanlagen, Campingplätze, Baustellen

Häufig gestellte Fragen - ZAX006 HAGER

Was ist der Hager ZAX006?

Der Hager ZAX006 ist eine Zähleranschlusssäule (ZAS) für den Außeneinsatz, die zur Stromversorgung von Gebäuden ohne Keller dient. Sie ist Teil der Strom im Freien-Serie.

Welche Schutzart hat die Zähleranschlusssäule?

Das Gehäuse aus glasfaserverstärktem Polyester hat die Schutzart IP44, was es wetterfest und mechanisch belastbar macht.

Welche Temperaturbereiche sind zulässig?

Der zulässige Umgebungstemperaturbereich liegt zwischen -25°C und +40°C, mit einem 24h-Mittelwert von maximal 35°C gemäß DIN EN 61439.

Wie viele Zählerplätze sind verfügbar?

Die Säule ist in Varianten mit 1 oder 2 Zählerplätzen erhältlich, sowohl für eHZ (BKE-I) als auch für konventionelle Drehstromzähler (3-Punkt-Befestigung).

Welche optionale Ausstattung gibt es?

Optional sind ein Anschlusspunkt Zählerplatz (APZ) und ein Nachrüstfeld (6-reihig) verfügbar. Zudem gibt es Zubehör wie Bodenrost, Sockelfüller und Zählerfeldabdeckung IP54.

Kann die Säule individuell bestückt werden?

Ja, die Innenausbausysteme univers Z (bis 63 A) und univers N (bis 630 A) ermöglichen eine flexible Bestückung. Auch kundenspezifische Sonderlösungen sind auf Anfrage möglich.

Welche Normen werden erfüllt?

Die Säule erfüllt die aktuellen Normen VDE-AR-N 4100:2019-04 (Technische Regeln für den Anschluss) sowie VDE-AR-N 4101/4102 und DIN EN 61439.

Wie wird die Säule montiert?

Die Montage erfolgt über verschiedene Sockelvarianten: Eingrabsockel, Bodenaufsockel, Festplatzsockel oder Wandkonsole. Die Türen können bis 180° geöffnet werden.

Welche Sicherheitsmerkmale hat das Gehäuse?

Das Gehäuse ist vandalismusgeschützt durch Rippendesign, schlagfestes Zylinderschloss und optional Klarlackversiegelung gegen Graffiti. Zudem ist es vollständig recyclebar.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht als PDF-Download auf notice-facile.com zur Verfügung. Sie können auch eine übersetzte Version per E-Mail anfordern.

BEDIENUNGSANLEITUNG ZAX006 HAGER

Strom im Freien Katalogauszug Februar 2022

A.1

Seite

01 Strom im Freien 6

02 ZAS-Zähleranschlusssäulen 24

03 STAS-Straßenbeleuchtungsanschlusssäulen 66

04 Verteilersäulen 72

05 Kabelverteilersäulen mit Sammelschienen-System 86

06 Kabelverteilerschränke 92

07 Verteilersäulen/-schränke für den Ausbau mit univers N 120

08 Stromverteiler für Fest- und Marktplätze 124

09 Hausanschluss-Systeme 144

10 Technik 148

A.2

Seite

11 Anhang 174

Hinweis zum Aufstellungsort von Säulen und Schränken im Freien

Der Aufstellungsort ist so zu wählen, dass die Umgebungstemperatur

- die max. Obergrenze von 40 °C bzw.

- über einen Zeitraum von 24 h den Mittelwert von 35 °C bzw.

- die max. Untergrenze von -25 °C nicht übersteigt (siehe DIN EN61439 Teil 1, VDE066-600-1).

Die eingebauten Schaltgeräte sind so auszuwählen, dass sie den Anforderungen im Freien entsprechen, wie z.B. Feuchtigkeit und Temperaturgrenzen. Maßgebend sind die gültigen Herstellervorschriften.

Sollten die Temperaturgrenzen nicht eingehalten werden können, ist der Errichter der Anlage verpflichtet dafür zu sorgen, dass die Betriebsbedingungen eingehalten werden. Hier sind Maßnahmen wie z.B. Aufstellungsort im Schatten, Schutzblech über dem Schrank, richtige Auslöseeinstellungen durch Änderung der Thermoauslöser der Schalter und den Bemessungsbelastungsfaktor zu beachten.

A.1

Seite

01 Strom im Freien

6

02 ZAS-Zähleranschlusssäulen

STAS-Straßenbeleuchtungsanschlusssäulen03 66

Verteilersäulen04 72

05 Kabelverteilersäulen mit Sammelschienen-System

Kabelverteilerschränke06 92

07 Verteilersäulen/-schränke für den Ausbau mit univers N

Stromverteiler für Fest- und Marktplätze08 124

09 Hausanschluss-Systeme

10 Technik

148

Über 300 bedarfsgerechte Lösungen

Ohne Energie läuft nichts. Doch woher nehmen, wenn kein Anschluss in der Nähe ist? Von Hager! Mit Strom im Freien bieten wir Ihnen über 300 Lösungen für die unterschiedlichsten Außeneinsätze: vom abgelegenen Bauernhof über den Marktplatz bis hin zum Yachthafen. Von der Zähleranschlusssäule über die Straßenbeleuchtung bis hin zur Wandlermessung. Ortsfest oder mobil. Wetterfest und sicher. Alle Systeme entsprechen den aktuellen Normen, werden ab Werk nach den TAB Ihrer Region bestückt oder kundenspezifisch nach Ihren Vorgaben konfiguriert.

Treten Sie mit uns ins Freie – und machen Sie Ihre Kunden strom-autonom!

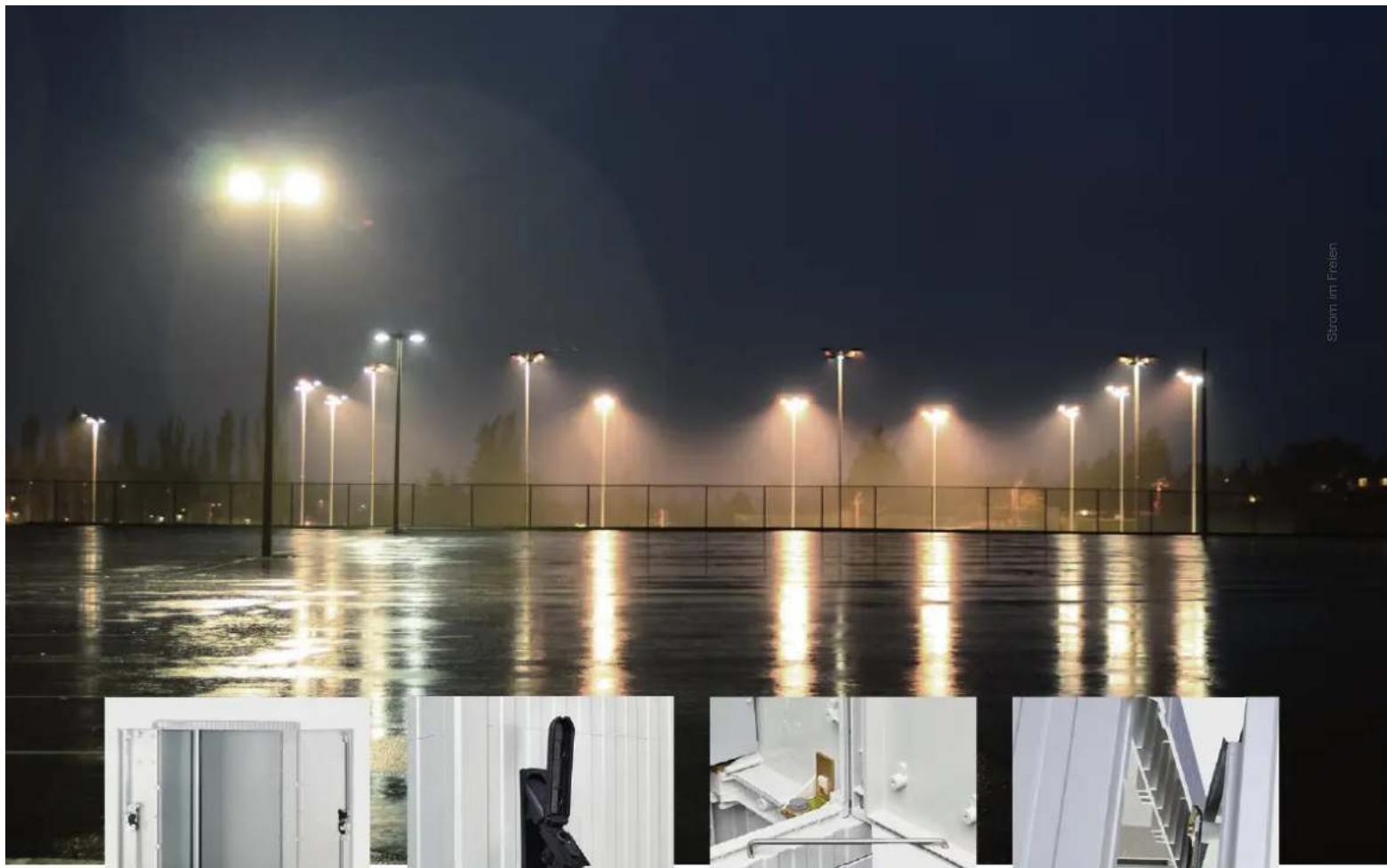

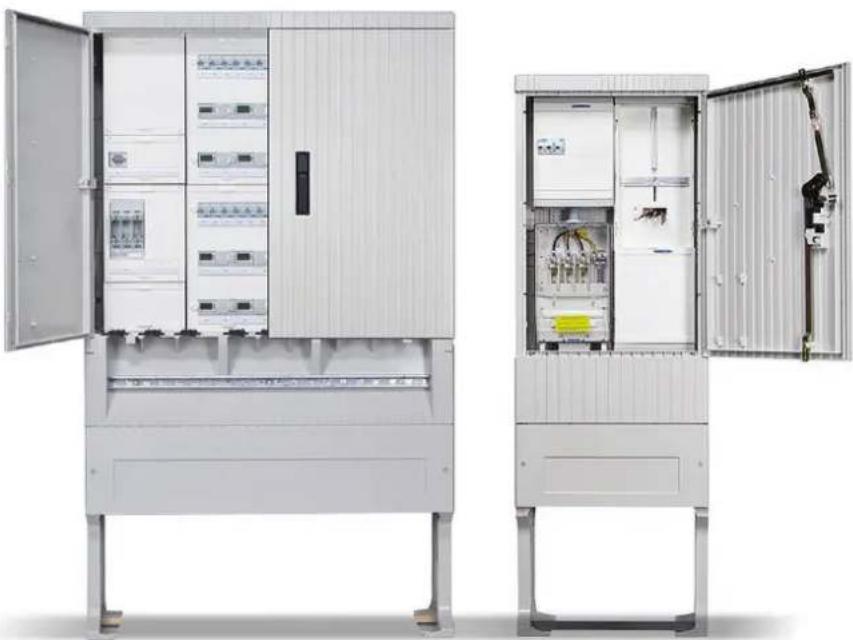

Fit für Wind und Wetter

Strom und Wasser vertragen sich nicht.

Deshalb lassen unsere Outdoor-Systeme Sie nicht im Regen stehen, selbst wenn es regnet. Das IP44-Gehäuse aus glasfaserverstärktem Polyester widersteht nicht nur Sturm, Sonne und Regen, sondern ist auch mechanisch stark belastbar. Als Ersatz werden nur Türen, Frontblenden und bei KVS die Schrankleiste angeboten. Seitenteile, Rückwände, Dächer etc. nur nach Rücksprache mit dem Werk. Ohne die Umwelt zu belasten: Da keine Metallteile eingepresst sind, ist jedes Gehäuse vollständig recyclebar.

Das plakatfeindliche Rippendesign schützt vor Vandalismus. Mit der wahlweise lieferbaren Klarlackversiegelung sind auch Graffiti-Schmierereien im Handumdrehen wieder entfernt.

Bodenspezifische Sockelvarianten sorgen für einen sicheren Stand. Sie haben die Wahl zwischen Eingrab-, Bodenaufbau- oder Festplatzsockeln sowie Wandkonsolen.

Bei freiem Stand können die Türen bis 180° geöffnet werden; bei dichter Aneinanderreihung der Schränke bis 90°.

Schließen

Jede Zähleranschlusssäule ist durch ein Zylinderschloss aus schlagfestem Isolierstoff gesichert. Optional kann ein zweiter Profilhalbzylinder vom VNB eingesetzt werden.

Einhängen

Die Türen lassen sich mit wenigen Handgriffen ein- und aushängen. Nur als Zubehör, nicht werksseitig vorinstalliert.

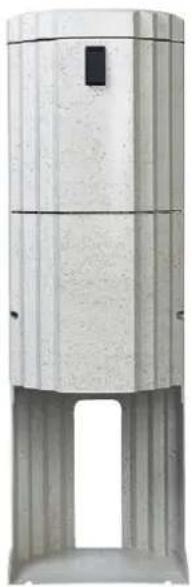

Lüften

Das ausgeklügelte Belüftungssystem sorgt für gute Thermik und führt Kondenswasser ab, verhindert das Eindringen von Fremdkörpern und ist stochersicher.

Ein Bodenrost aus Stahlblech (Zubehör) sorgt für besseren Halt auf Sand- und Kiesböden. So sind Sie noch flexibler in der Aufstellung.

Auffüllen

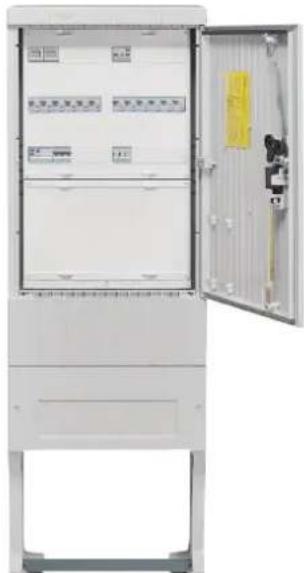

Um die Bildung von Tau- und Schwitzwasser im Fundament zu verhindern, empfiehlt sich der Einsatz von Sockelfüllern (Zubehör).

Anschließen

Besonders praktisch: der werksseitige Baustellenanschluss im Sockel. Den passenden Schieber erhalten Sie als Zubehör.

Abdecken

Zählerfeld- und TSG-Feld-abdeckungen mit der Schutzart IP54 sorgen dafür, dass das sensible Innenleben noch besser geschützt ist.

Hausanschlusssysteme

Alles was zählt

Immer mehr Bauherren und Baugesellschaften verzichten aus Kostengründen auf einen Keller. Damit bleibt der Hausanschluss oft außen vor. Mit den vielseitigen Hausanschlusslösungen von Hager ermöglichen Sie Ihren Kunden eine zuverlässige und ausfallsicherere Energieversorgung. Alle Systeme entsprechen den regionalen TAB sowie den Richtlinien für ortsfeste Schalt- und Steuerschränke im Niederspannungsnetz des VNB.

ZAS/ZAL – Zähleranschluss- säulen

Bei Ferien-, Fertighaussiedlungen oder Schrebergartenanlagen erfolgt die Strommessung naturgemäß im Freien. Dafür stehen die ortsfesten Zähleranschlusssäulen von Hager „Sockel bei Fuß“ – in neun gängigen Größen. Die Funktionsflächen sind für den Innenausbau mit univers Z oder univers N vorbereitet. Dank Schutzisolation ist das sensible Innenleben noch besser vor Feuchtigkeit, Hitze oder mechanischer Beschädigung geschützt. Mehr dazu ab Seite 66.

24 Basissäulen für ganz Deutschland

Darüber hinaus bieten wir Ihnen 24 ZAS-Basissäulen für jeden Bedarf. Sie basieren auf dem kleinsten gemeinsamen Nenner für alle Versorgungsnetzbetreiber (VNB) in Deutschland und lassen sich mit entsprechenden Zusatzbauteilen zur anschlussfertigen ZAS für Ihre Region ausbauen. Alle Basisäulen und -schränke sind ab Werk auf die TAB Ihres regionalen VNBs zugeschnitten und erfüllen die Anwendungsregeln VDE-AR-N 4101 und 4102. Mehr dazu ab Seite 26.

HAS – Hausanschlusssäule

Hausanschlusssäulen eignen sich perfekt zur dezentralen Er- schließung von Baugebieten. Sie sind in verschiedenen Grö- ßen in runder und eckiger Bauform erhältlich und werden fest im Boden verankert. Gehäuse und Sockel bilden eine optische Einheit und können neben der Standardfarbe Lichtgrau (RAL 7035) in jeder gewünschten „Hausfarbe“ (RAL) ausgeführt werden.

Einsatzgebiete:

• Ferien- und Fertighaussiedlungen
• Kleingartenanlagen
• Campingplätze
• Anschlusssäulen für Breitband-kabel
• Photovoltaik-Anlagen u.v.m.

HAK – Hausanschlusskasten

Hausanschlusskästen können sowohl außen an der Hauswand als auch innen im Keller oder Hauswirtschaftsraum als Wandeinbaukasten befestigt werden. Sie sind in drei Baureihen verfügbar. Die stabile 4-Punkt-Befestigung sorgt auf jedem Untergrund für sicheren Halt. Den putzbündigen Einbau nehmen Sie mit einem speziellen UP-Blendrahmen mit Putzausgleich (10 mm) vor, der optisch einwandfrei durch eine weiße Kunststofftür (RAL 9010) verdeckt wird. Für die wetterfeste Freiluftmontage empfiehlt sich die Baureihe K4 mit integriertem Regendach. Alle Hausanschlusskästen sind missbrauchssicher plombierbar.

Gewerbliche Lösungen

Höher, heller, weiter

Stromverteiler für Fest- und Marktplätze

Mit dem Kettenkarussell in den Nachthimmel? Oder mit dem Glühwein über den erleuchteten Weihnachtsmarkt? Wer seinen Gästen etwas bieten möchte, braucht vor allem eins: ausreichend Strom. Hager bietet eine umfassende Produktpalette für die elektrische Versorgung von Festständen auf öffentlichen Plätzen, ortsfest oder mit transportablem Marktplatzsockel. Als formschöne Variante empfiehlt sich die runde Stromverteilersäule mit Granitstruktur, die ebenfalls ortsfest oder mobil erhältlich ist. Die mobile Säule wird über einen Elektrant vorsorgt.

KVS – Kabelverteilerschränke und -säulen

Gehen Sie mit dem Strom – ganz gleich, wohin er fließt. Mit unseren Kabelverteilersäulen und -schränken sind den Wünschen Ihrer Kunden keine Grenzen gesetzt. KV-Säulen stehen Ihnen in zwölf Baureihen zur Verfügung; KV-Schränke sind in drei Höhen und Breiten erhältlich. Alle Säulen und Schränke sind wahlweise mit Sammelschienen, Montageplatten und Befestigungssätzen für Einbaufelder ausgerüstet und können individuell bestückt werden.

ZAW - Wandlermesssschränke

Energieversorger sind auf zuverlässige Messdaten angewiesen. Um große Ströme messbar zu machen, müssen sie in kleinere umgewandelt werden. Hier kommen Wandler zum Einsatz. Unsere ortsfesten Wandlermesssschränke wandeln Maximalströme von 63 bis 630 A in Sekundärströme von 5 A um und machen Sie berechenbar. Wandlermesssschränke empfehlen sich für Großabnehmer mit hohem Energiebedarf sowie Baustellen und größere Erzeugungs-Anlagen. Alle Wandlerfelder werden auf Wunsch nach den TAB Ihres regionalen VNB bestückt. Umfangreiche Informationen über Wandlermesssschränke finden Sie in den regionalen Zählerplatzlisten.

Einsatzgebiete:

• Markt- und Festplätze
• Karusselle und Schausteller
• Yachthäfen und Marinas
• Parks, Sport- und Campingplätze
• Tankstellenverteiler für E-Autos und E-Fahrräder
• Straßenbeleuchtung
• Flutlichtanlagen
• Pumpensteuerungen, Hebe- und Kleinkläranlagen
• Steuerverteiler für diverse Anwendungen u.v.m.

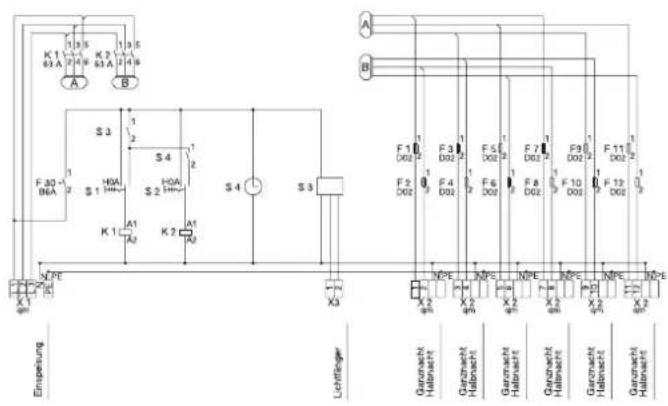

STAS – Straßenbeleuchtungs- anschlusssäulen

Für die Steuerung von Straßenbeleuchtungen bieten wir zwei Anschlusssäulen in den Höhen 1710 und 2010 mm an. Bei der kleineren Baureihe erfolgt die Einspeisung direkt auf ein Sammelschienensystem, bei der größeren über einen serienmäßig integrierten Hausanschlusskasten. Rüsten Sie nach Belieben Verteilerfelder aus dem Zubehör nach oder lassen Sie Ihre STAS ab Werk für die Direkt-/Nacht- und Halbnachtschaltung bestücken. Für die Direktschaltung sind die Säulen mit Dämmerungsschalter und Schaltuhr versehen. Alle STAS arbeiten energieeffizient mit zweistufiger Spannungsreduzierung – so sparen Ihre Kunden „über Nacht“.

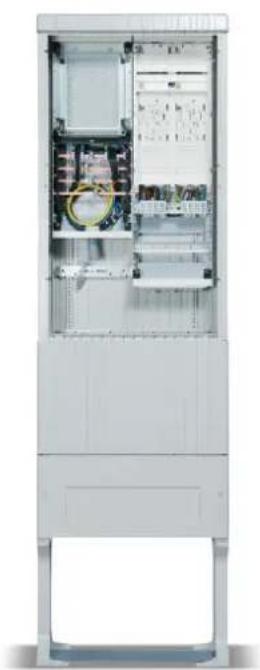

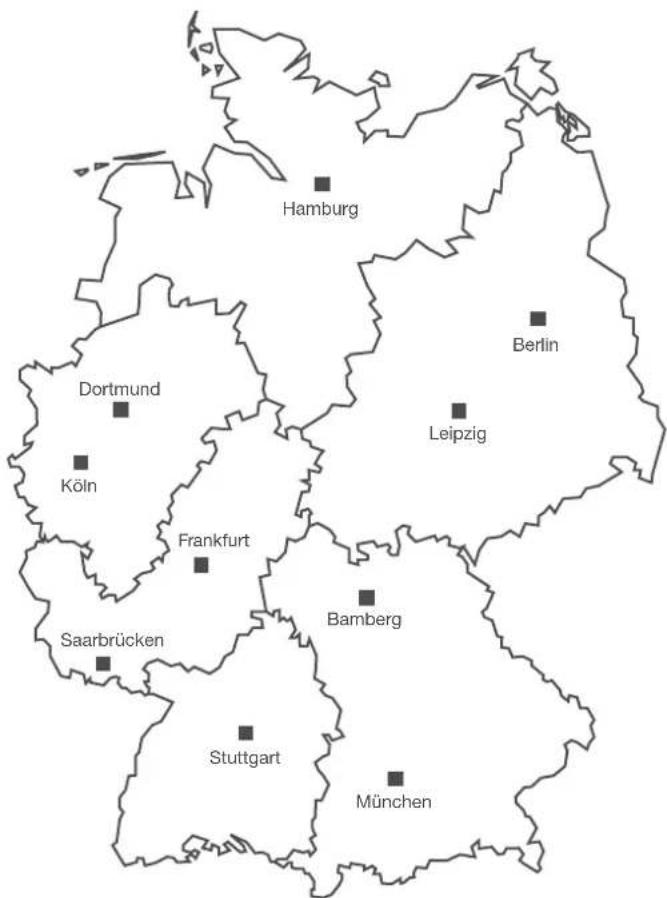

Eine Basis für alle Regionen

Für Sie zählen nicht nur die örtlichen Anschlussbedingungen. Sondern auch die Zeit, die Sie vor Ort brauchen. Hier brauchen Sie mit Hager nicht lange zu warten: Unsere Basissäulen sind schon ab Werk auf die TABs Ihres regionalen VNBs zugeschnitten und erfüllen die Anwendungsregel VDE-AR-N 4100:2019-04 (Technische Regeln für den Anschluss von Kundenanlagen an das Niederspannungsnetz und deren Betrieb). Mit passenden Zusatzbauteilen lassen sie sich schnell und einfach zur anschlussfertigen ZAS nach den Vorgaben Ihres VNB ausbauen. So bietet Ihnen Hager einzigartigen Rundum-Sorglos-Service für Strom im Freien.

Fertig ausgebaut – ruckzuck eingebaut

Alle Basissäulen sind samt Zubehör ab Werk lieferbar. Auf Wunsch wählen Sie aus 24 Basissäulen und unserem Zubehörprogramm einfach Ihre fix und fertig ausgebaute Komplettlösung. Alle erforderlichen Zusatzbauteile für das VNB sind dann schon eingebaut, Ihre ZAS ist sofort anschlussfertig. Von der Bestellung bis zur Lieferung der fertigen Säule vergehen in der Regel nicht mehr als ein bis zwei Wochen. So erfüllen Sie die Wünsche Ihrer Kunden noch schneller und zuverlässiger.

Fix und fertig in 1 - 2 Wochen – nach der neuen Anwendungsregel VDE-AR-N 4100:2019-04

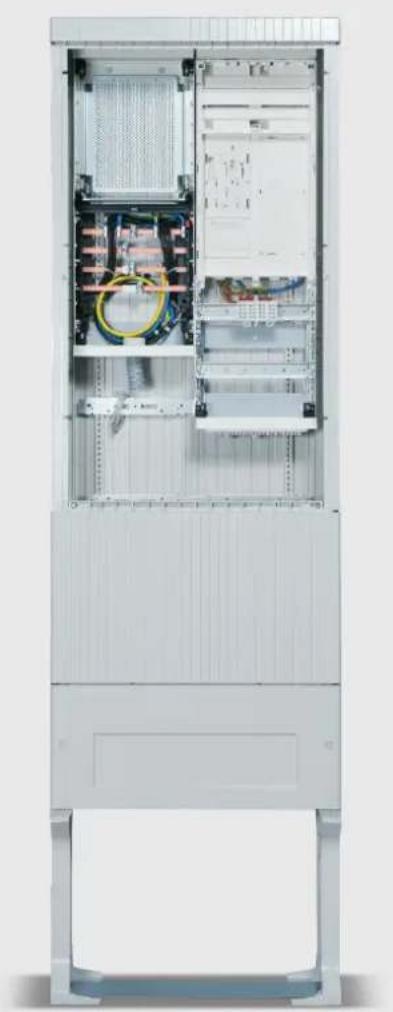

3 Varianten 24 Kombinationen

Weniger ist mehr: Aus einer Vielzahl von ehemals individuell gefertigten Verteilersäulen haben wir jetzt 24 Basissäulen entwickelt, die den neuesten Anwendungsregeln entsprechen und Ihnen die Bestellung so einfach wie möglich machen. Die drei Varianten, aus denen sich alle Basissäulen ableiten, sind Zählerplatz, Anschlusspunkt Zählerplatz (APZ) und Nachrüstfeld. Je nachdem, ob es sich um einen eHZ oder Drehstromzähler handelt, ob Sie einen oder zwei Zählerplätze benötigen und ob Ihre ZAS 4- oder 5-polig ausgeführt werden soll, ergeben sich so 24 Kombinationsmöglichkeiten. Wahl ohne Qual!

ZAS mit BKE-I für 1 eHZ

ZAS mit BKE-I für 1 eHZ und APZ ZAS mit BKE-I für 1 eHZ, APZ

Sie haben die Wahl 24 Mal

eHZ oder 3-Punkt-Befestigung?

Die Anwendungsregel VDE-AR-N 4101:2015-09 gestattet sowohl den Einsatz von Ferraris-Drehstromzählern (3.HZ) als auch von elektronischen Haushaltszählern (eHZ) für Smart Metering-Anwendungen. Dementsprechend erhalten Sie Ihre Zähleranschlusssäule entweder mit klassischer 3-Punkt-Befestigung oder mit der Befestigungs- und Kontaktiereinrichtung BKE-I für den eHZ.

Ein oder zwei Zählerplätze?

Für beide Zählervarianten (eHZ oder 3.HZ) bieten wir Basis-säulen mit jeweils einem oder zwei Zählerplätzen an. Die eHZ-Zählerplätze sind nebeneinander, die 3.HZ-Zählerplätze untereinander angeordnet. Eine Zählerfeldabdeckung (IP54) sorgt auf Wunsch für optimalen Schutz.

Mit oder ohne APZ?

Ihre ZAS erhalten Sie mit oder ohne Anschlusspunkt Zählerplatz. Der APZ dient dem Einbau von Messgeräten, z. B. zur Zählerfernabfrage durch den Energieversorger. Der 300 mm hohe APZ besteht nach VDE-AR-N 4100:2019-04 aus einem abgeschotteten und plombierbaren Raum und wird über eine Datenleitung (mind. Cat. 5) mit dem Zählerplatz verbunden.

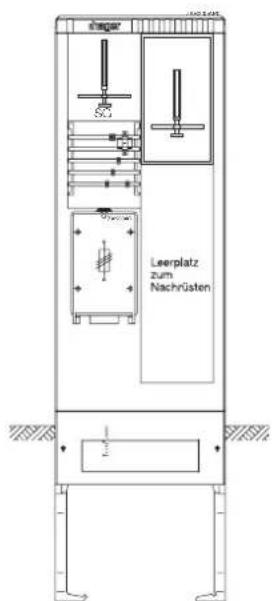

Mit oder ohne Nachrüstfeld?

Alle Zähleranschlusssäulen erhalten Sie auf Wunsch mit Zusatzraum für ein 6-reihiges Nachrüstfeld. Hier können alle von Ihrem regionalen VNB geforderten Bauteile schnell und bequem installiert werden. Gerne erledigen wir das im Vorfeld für Sie!

4- oder 5-polig?

Gemäß VDE-AR-N 4100:2019-04 müssen Zähleranschlussäulen mindestens 4-polig ausgeführt werden. Je nach zugrundeliegendem Netzsystem (TN oder TT) und regionalen TAB erhalten Sie alle Schrankvarianten auch in 5-poliger Ausführung.

ZAS mit Zählerplatz ZAS mit Zählerplatz und APZ

ZAS mit Zählerplatz, APZ und Nachrüstfeld

4-polig5-polig

1 x eHZ ZAS175BE14

1 x eHZ ZAS205BE14A

1 x eHZ ZAS207BE14A

2 x eHZ ZAS175BE24

2 x eHZ ZAS205BE24A

2 x eHZ ZAS207BE24A

1 x 3-Punkt- befestigung ZAS175BD14

1 x 3-Punkt- befestigung ZAS205BD14A

1 x 3-Punkt- befestigung ZAS207BD14A

2 x 3-Punkt- befestigung ZAS205BD24

2 x 3-Punkt- befestigung ZAS205BD24A

2 x 3-Punkt- befestigung ZAS207BD24A

1 x eHZ ZAS175BE15

1 x eHZ ZAS205BE15A

1 x eHZ ZAS207BE15A

2 x eHZ ZAS175BE25

2 x eHZ ZAS205BE25A

2 x eHZ ZAS207BE25A

1 x 3-Punkt- befestigung ZAS175BD15

1 x 3-Punkt- befestigung ZAS205BD15A

1 x 3-Punkt- befestigung ZAS207BD15A

2 x 3-Punkt- befestigung ZAS205BD25

2 x 3-Punkt- befestigung ZAS205BD25A

2 x 3-Punkt- befestigung ZAS207BD25A

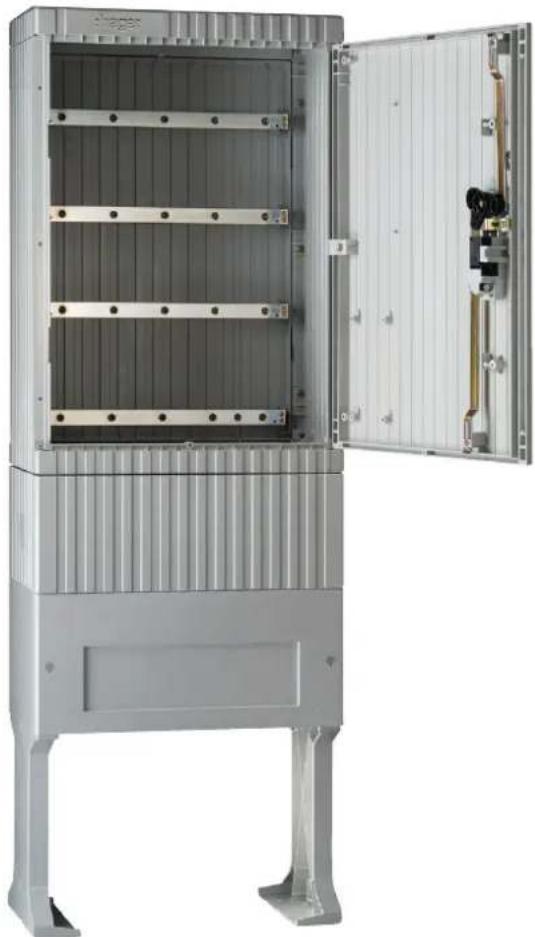

Universell Der Innenausbau

Neben fertig konfigurierten Basissäulen erhalten Sie auch Leersäulen und -schränke (ZAL) für den individuellen Innenausbau. Hier stehen Ihnen die bewährten Hager Innenausbau-systeme univers Z (bis 63 A) und univers N (bis 630 A) zur Verfügung. Mit vorbestückten Einbaueinheiten decken Sie nahezu alle Anforderungen serienmäßig ab und erfüllen sämtliche gültigen Normen. Damit die Energie schon im Vorfeld fließt, hilft Ihnen unsere Planungssoftware hagercad bei der Projektierung und Umsetzung. Gerne bauen wir Ihnen auch kundenspezifische Sonderlösungen. Sprechen Sie uns an!

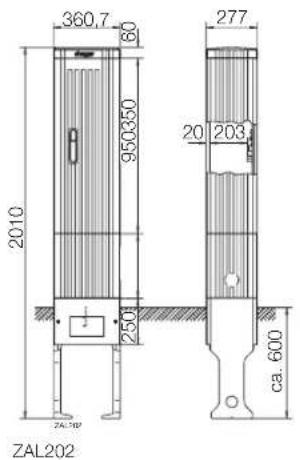

ZAL mit Innenausbau univers

So vielseitig wie Sie

Innenausbausystem univers

Für viele Zähler- und Hausanschlusssäulen/-schränke steht Ihnen das bewährte Hager Innenausbausystem univers zur Verfügung. Das modulare System umfasst eine große Zahl von Einbausätzen, Bau- und Zubehörteilen, mit denen jeder Zählerplatz variabel bestückt werden kann. So sind Sie auf alle Anforderungen bis 63 A bestens vorbereitet. Während der Aufwand für Planung und Bestellung sich in engen Grenzen hält. Die innovative QuickConnect-Stecktechnik macht den Anschluss leicht.

Bis 63 A

Universell planen – mit hagercad

Mit der Planungssoftware hagercad konfigurieren Sie schnell und einfach alle univers Innenausbausysteme von Hager. Nutzen Sie unsere einzigartigen Vorteilen:

• Projekteditor zum Anlegen und Verwalten Ihres Projektes
• Schrankberechnung und Aufbauplan mit 2D-/3D-Visualisierung, Dreh- und Zoom-Funktion
• Erstellung 1-poliger und allpoliger Stromlaufpläne
• automatischer Klemmenplan mit Klemmenauswahlhilfe
• Etikettenprogramm zur Kennzeichnung von Modulargeräten
• Verlustleistungs- und Wärmeberechnung
• Dokumentation und Bedienungsanleitungen

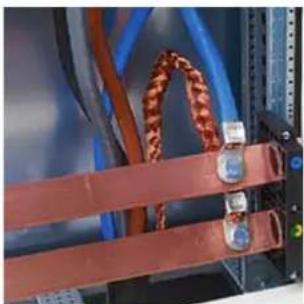

Innenausbausystem univers N

Höhere Leistungsanforderungen von 63 bis 630 A decken Sie vollumfänglich mit dem Innenausbausystem univers N ab. Dafür wurden Bauform, Seitenteile und Aufnahmeelemente präzise an das neue Innenleben angepasst. Alle Schaltgerätekombinationen sind bauartgeprüft nach DIN EN 61439 und erfüllen höchste Anforderungen an den Personen- und Anlagenschutz.

Bis 630 A

Variable Sammelschienensysteme

univers N zeigt sich „stromlinienförmig“: mit einem breiten Sortiment an Sammelschienen, von 1- bis 5-polig, von 12 x 5 mm bis 40 x 10 mm. Der N-/PE-Träger ist um 360° drehbar, dadurch lässt sich der Installationswinkel präzise an die Biegeradien der Einspeisekabel anpassen.

Funktionale Schaltgeräte

Das Modulargeräte-Sortiment von univers N umfasst alles, was Sie für die Außenanwendung brauchen: z. B. Leitungsschutzschalter, FI- oder FI/LS-Schalter, Leistungsschalter, Lasttrennschalter oder Überspannungsschutz. Hinzu kommen bei Bedarf: Stromwandler und Messgeräte für Smart-Metering-Anwendungen.

Innovative QuickConnect-Technik, vor- montierte Kabelklammern und Soll- bruchstellen im Verdrahtungskanal vereinfachen die Anschluss arbeiten – sowohl bei der Erstinstallation als auch bei potenziellen Nachrüstungen.

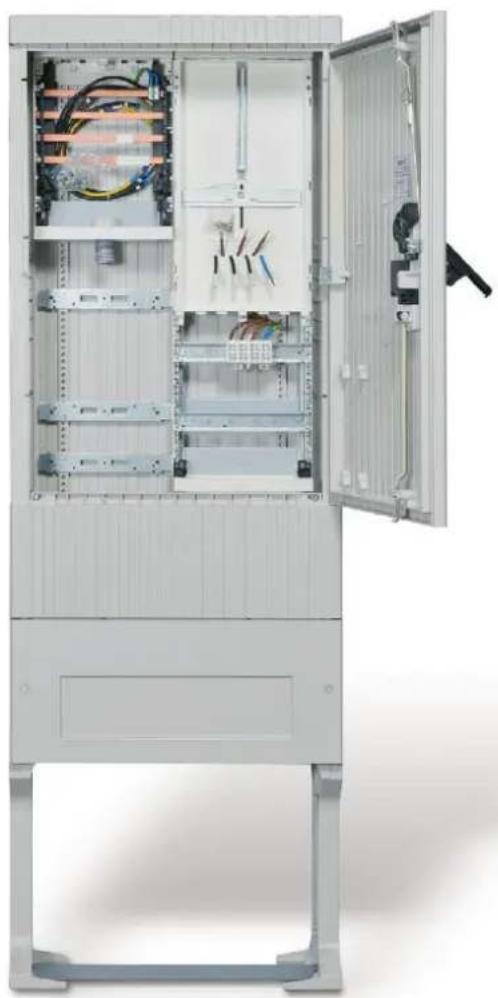

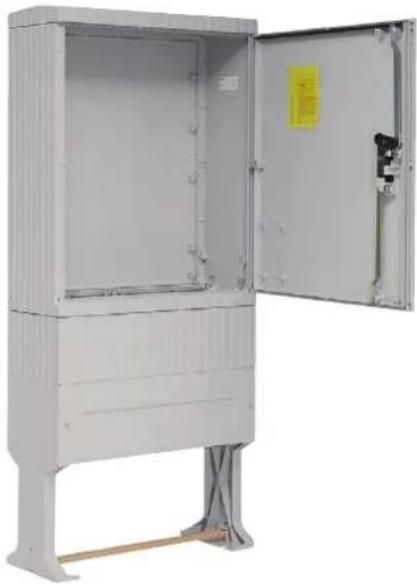

ZAS-Zähler- anschlusssäulen

Wenn der Hausanschluss nicht im Keller, sondern draußen erfolgen soll, helfen unsere Zähleranschlusssäulen weiter. Die Zähleranschlusssäulen erhalten Sie in sieben verschiedenen Größen. Erhältlich sind Leersäulen für den individuellen Innenausbau sowie voll ausgestattete Basisvarianten. Für jede Vertriebsregion bieten wir vorbestückte Säulen nach den regionalen VNB- bzw. EVU-Vorgaben an.

Zähleranschlusssäule Region Nord, Basis 26

Zähleranschlusssäule Region Ost, Basis 32

Zähleranschlusssäule Region West, Basis 38

Zähleranschlusssäule Region Süd-West, Basis 44

Zähleranschlusssäule Region Mitte, Basis 50

Zähleranschlusssäule Region Süd, Basis 56

ZAS-Zähleranschlusssäulen - Baureihe 175 60

ZAS-Nachrüstfelder zum Einbau in ZAS mit Leerplätzen 300 mm 61

ZAS-Zähleranschlusssäulen - Baureihe 205 62

ZAS-Nachrüstfelder zum Einbau in ZAS mit Leerplätzen 450 mm 63

ZAS-Zähleranschlusssäulen, Zubehör 64

VNB: Regionen Nord

HH - Hansestadt Hamburg

SH - Schleswig Holstein

MV - Mecklenburg Vorpommern

Bitte beachten Sie abweichende Anforderungen regionaler VNB

HB - Hansestadt Bremen und Bremerhaven

NI - Niedersachsen

EWE - Ems-Weser-Elbe-Region

ngen regionaler VNB

Anforderung VNB

□ optional

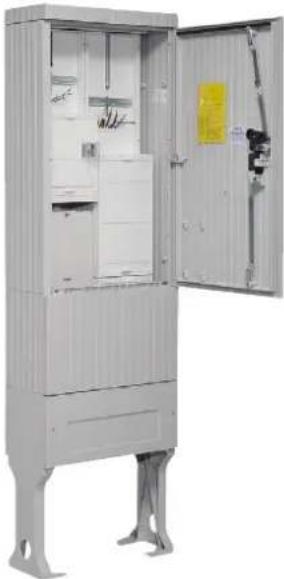

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- Zählerkreuz 450 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

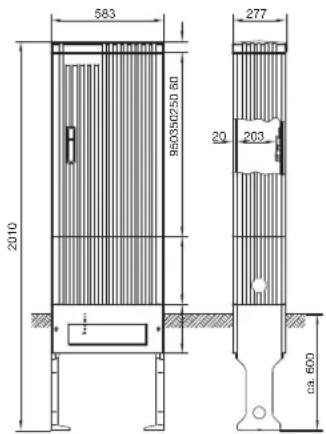

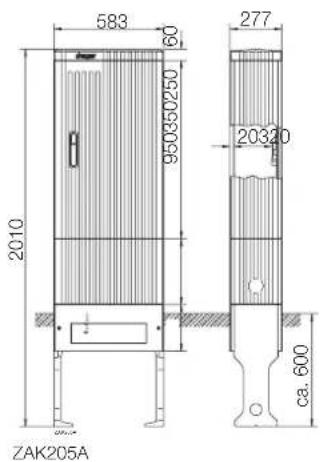

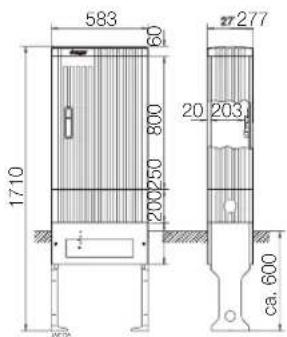

- Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig 1 H080 1.691,40 €/St ZAS175BD14

Zähleranschlusssäule für Zähler 3.HZ, 5-polig 1 H080 1.699,90 €/St ZAS175BD15

Separat zu bestellen:

Bezeichnung	SH	MV	HB	NI	EWE	VPE	PrGr	Preis	Best.Nr.
Zählerfeldabdeckung IP54, 450 mm mit Tür	☐	☐	☐	☐	☐	1 H081	174,90 €/St		ZAY450AT
Kabel-Hausanschlusskasten KH00	☐	☐	☐	☐	☐	1 H081	161,80 €/St		ZAN334C
Bodenrost	☐	☐	☐	☐	☐	1 H081	127,40 €/St		ZAY90274
2 x Sockelfüller	■	■	☐	☐	☐	1 H081	33,40 €/St		ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 40A				■	■	1 H300	329,70 €/St		HTS340E
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■		■			1 H300	334,10 €/St		HTS350E
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A		■				1 H300	338,10 €/St		HTS363E
Zählersteckkl. Drehstromzähler 63A/400V			☐	☐	☐	5 H610	109,60 €/St		KJ30S
BKE-AZ1 3-phasig,mit Zusatzraum 4+4 Platzeinheiten	☐	☐				1 H017	146,50 €/St		KU83CHE
BKE-Datenschnittstelle, 450mm	☐	☐				1 H017	57,40 €/St		EHZ001K

Zähleranschlusssäule mit BKE-I für 1 eHZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK

- BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig 1 H0801.813,50 €/St ZAS175BE14

Zähleranschlusssäule BKE-I für eHZ, 5-polig 1 H080 1.822,10 €/St ZAS175BE15

Separat zu bestellen:

Bezeichnung	HH	SH	MV	HB	NI	EWE	VPE	PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	□	□	□	□	□	□	1 H081	120,50 €/St		ZAY300A
Kabel-Hausanschlusskasten KH00	□	□	□	□	□	□	1 H081	161,80 €/St		ZAN334C
Bodenrost	□	□	□	□	□	□	1 H081	127,40 €/St		ZAY90274
2 x Sockelfüller	■	■	■	□	□	□	1 H081	33,40 €/St		ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 40A					■	■	1 H300	329,70 €/St		HTS340E
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A		■		■			1 H300	334,10 €/St		HTS350E
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■		■				1 H300	338,10 €/St		HTS363E
BKE-Datenschnittstelle, 450mm	□	□	□	□	□	□	1 H017	57,40 €/St		EHZ001K

VNB: Regionen Nord

HH - Hansestadt Hamburg

HB - Hansestadt Bremen und Bremerhaven

SH - Schleswig Holstein

NI - Niedersachsen

MV - Mecklenburg Vorpommern

EWE - Ems-Weser-Elbe-Region

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- Zählerkreuz 450 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ	1	H080 1.754,30 €/St	ZAS205BD14A
Zähleranschlusssäule für Zähler 3.HZ, 5-polig mit APZ	1	H080 1.763,00 €/St	ZAS205BD15A

Separat zu bestellen:

Bezeichnung	SH	MV	NI	EWE	VPE	PrGr	Preis	Best.Nr.
Zählerfeldabdeckung IP54, 450 mm mit Tür	☐	☐	☐	☐	1	H081 174,90 €/St		ZAY450AT
Kabel-Hausanschlusskasten KH00	☐	☐	☐	☐	1	H081 161,80 €/St		ZAN334C
Bodenrost	☐	☐	☐	☐	1	H081 127,40 €/St		ZAY90274
2 x Sockelfüller	■	■	☐	☐	1	H081 33,40 €/St		ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 40A			■	■	1	H300 329,70 €/St		HTS340E
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■				1	H300 334,10 €/St		HTS350E
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A		■			1	H300 338,10 €/St		HTS363E
BKE-AZ,Basis,erweiterbar bis 15 PLE	☐	☐			1	H017 146,50 €/St		KU83CHE
BKE-Datenschnittstelle, 450mm	☐	☐	☐	☐	1	H017 57,40 €/St		EHZ001K
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	■	■	1	H020 100,50 €/St		ZY3N2LS

Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ	1	H080 1.876,40 €/St	ZAS205BE14A
Zähleranschlusssäule BKE-I für eHZ, 5-polig mit APZ	1	H080 1.885,00 €/St	ZAS205BE15A

Separat zu bestellen:

Bezeichnung	HH	SH	MV	NI	EWE	VPE	PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	□	□	□	□	□	1	H081 120,50 €/St		ZAY300A
Kabel-Hausanschlusskasten KH00	□	□	□	□	□	1	H081 161,80 €/St		ZAN334C
Bodenrost	□	□	□	□	□	1	H081 127,40 €/St		ZAY90274
2 x Sockelfüller	■	■	■	□	□	1	H081 33,40 €/St		ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 40A				■	■	1	H300 329,70 €/St		HTS340E
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A		■				1	H300 334,10 €/St		HTS350E
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■		■			1	H300 338,10 €/St		HTS363E
BKE-Datenschnittstelle, 450mm	□	□	□	□	□	1	H017 57,40 €/St		EHZ001K
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	■					1	H020 93,80 €/St		ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA		■	■	■	■	1	H020 100,50 €/St		ZY3N2LS

Bitte beachten Sie abweichende Anforderungen regionaler VNB

HB - Hansestadt Bremen und Bremerhaven

NI - Niedersachsen

EWE - Ems-Weser-Elbe-Region

ngen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 Zählerkreuze 750 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig 1 H080 1.668,60 €/St ZAS205BD24

Zähleranschlusssäule für 2 Zähler 3.HZ, 5-pollig 1 H080 1.677,20 €/St ZAS205BD25

Separat zu bestellen:

Bezeichnung SH MV HB NI EWE VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	☐	☐	☐	☐	☐	1 H081 238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	☐	☐	☐	☐	☐	1 H081 161,80 €/St	ZAN334C
Bodenrost	☐	☐	☐	☐	☐	1 H081 127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	☐	☐	☐	1 H081 33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 40A				■	■	1 H300 329,70 €/St	HTS340E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■		■			1 H300 334,10 €/St	HTS350E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A		■				1 H300 338,10 €/St	HTS363E
Zählersteckkl. Drehstromzähler 63A/400V			☐	☐	☐	5 H610 109,60 €/St	KJ30S
BKE-AZ1 3-phasig,mit Zusatzraum 4+4 Platzeinheiten	☐	☐				1 H017 146,50 €/St	KU83CHE
BKE-Datenschnittstelle, 450mm	☐	☐				1 H017 57,40 €/St	EHZ001K

Zähleranschlusssäule mit BKE-I für 2 eHZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK

- BKE-I, 450 mm für 2 eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig 1 H080 1.935,50 €/St ZAS175BE24

Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig 1 H080 1.944,00 €/St ZAS175BE25

Separat zu bestellen:

Bezeichnung	HH SH MV HB NI EWE VPE PrGr Preis Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	□	□	□	□	□	1 H081 120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	□	□	□	□	□	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	□	□	□	□	1 H081 127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	■	□	□	1 H081 33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 40A					■	1 H300 329,70 €/St	HTS340E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A		■		■		1 H300 334,10 €/St	HTS350E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■		■			1 H300 338,10 €/St	HTS363E
BKE-Datenschnittstelle, 450mm	□	□	□	□	□	1 H017 57,40 €/St	EHZ001K

VNB: Regionen Nord

HH - Hansestadt Hamburg

HB - Hansestadt Bremen und Bremerhaven

SH - Schleswig Holstein

NI - Niedersachsen

MV - Mecklenburg Vorpommern

EWE - Ems-Weser-Elbe-Region

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 Zählerkreuze 450 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig mit APZ	1	H080 1.892,30 €/St	ZAS205BD24A
Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig mit APZ	1	H080 1.901,00 €/St	ZAS205BD25A

Separat zu bestellen:

Bezeichnung SH MV NI EWE VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	☐	☐	☐	☐	1 H081	238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	☐	☐	☐	☐	1 H081	161,80 €/St	ZAN334C
Bodenrost	☐	☐	☐	☐	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	☐	☐	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 40A			■	■	1 H300	329,70 €/St	HTS340E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■				1 H300	334,10 €/St	HTS350E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A		■			1 H300	338,10 €/St	HTS363E
BKE-AZ,Basis,erweiterbar bis 15 PLE	☐	☐			1 H017	146,50 €/St	KU83CHE
BKE-Datenschnittstelle, 450mm	☐	☐			1 H017	57,40 €/St	EHZ001K
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	■	■	1 H020	100,50 €/St	ZY3N2LS

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Zähleranschlusssäule mit BKE-I für 2 eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- BKE-I, 450 mm für 2 eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ	1	H080 1.998,40 €/St	ZAS205BE24A
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig mit APZ	1	H080 2.006,90 €/St	ZAS205BE25A

Separat zu bestellen:

Bezeichnung	HH SH MV NI EWE VPE PrGr Preis Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	☐	☐	☐	☐	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	☐	☐	☐	☐	1 H081	161,80 €/St	ZAN334C
Bodenrost	☐	☐	☐	☐	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	■	☐	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 40A				■	1 H300	329,70 €/St	HTS340E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A		■			1 H300	334,10 €/St	HTS350E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■		■		1 H300	338,10 €/St	HTS363E
BKE-Datenschnittstelle, 450mm	☐	☐	☐	☐	1 H017	57,40 €/St	EHZ001K
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	■				1 H020	93,80 €/St	ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA		■	■	■	1 H020	100,50 €/St	ZY3N2LS

Bitte beachten Sie abweichende Anforderungen regionaler VNB

HB - Hansestadt Bremen und Bremerhaven

NI - Niedersachsen

EWE - Ems-Weser-Elbe-Region

ngen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- Zählerkreuz 450 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ	1	H0802.154,60 €/St	ZAS207BD14A
Zähleranschlusssäule für Zähler 3.HZ, 5-polig mit APZ	1	H0802.163,20 €/St	ZAS207BD15A

Separat zu bestellen:

Bezeichnung SH MV NI EWE VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	☐	☐	☐	☐	1 H081	174,90 €/St	ZAY450AT
Kabel-Hausanschlusskasten KH00	☐	☐	☐	☐	1 H081	161,80 €/St	ZAN334C
Bodenrost	☐	☐	☐	☐	1 H081	127,40 €/St	ZAY90274
3 x Sockelfüller	■	■	☐	☐	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A		■			1 H300	338,10 €/St	HTS363E
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■				1 H300	334,10 €/St	HTS350E
SLS-Schalter, 3-phasig, 1-polig schaltbar 40A			■	■	1 H300	329,70 €/St	HTS340E
BKE-AZ,Basis,erweilerbar bis 15 PLE	☐	☐			1 H017	146,50 €/St	KU83CHE
BKE-Datenschnittstelle, 450mm	☐	☐			1 H017	57,40 €/St	EHZ001K
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	■	■	1 H020	100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	☐	☐	☐	☐	1 H081	353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	☐	☐	☐	☐	1 H081	353,40 €/St	ZAD714B

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- BKE-I, 450 mm für einen eHZ inkl. Raum für

Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-pollig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ	1	H0802.276,50 €/St	ZAS207BE14A
Zähleranschlusssäule BKE-I für eHZ, 5-polig mit APZ	1	H0802.285,20 €/St	ZAS207BE15A

Separat zu bestellen:

Bezeichnung	HH SH MV NI EWE VPE PrGr Preis Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	☐	☐	☐	☐	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	☐	☐	☐	☐	1 H081	161,80 €/St	ZAN334C
Bodenrost	☐	☐	☐	☐	1 H081	127,40 €/St	ZAY90274
3 x Sockelfüller	■	■	■	☐	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■		■		1 H300	338,10 €/St	HTS363E
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A		■			1 H300	334,10 €/St	HTS350E
SLS-Schalter, 3-phasig, 1-polig schaltbar 40A				■	1 H300	329,70 €/St	HTS340E
BKE-Datenschnittstelle, 450mm	☐	☐	☐	☐	1 H017	57,40 €/St	EHZ001K
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	■				1 H020	93,80 €/St	ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA		■	■	■	1 H020	100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	☐	☐	☐	☐	1 H081	353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	☐	☐	☐	☐	1 H081	353,40 €/St	ZAD714B

VNB: Regionen Nord

HH - Hansestadt Hamburg

HB - Hansestadt Bremen und Bremerhaven

SH - Schleswig Holstein

NI - Niedersachsen

MV - Mecklenburg Vorpommern

EWE - Ems-Weser-Elbe-Region

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 Zählerkreuze 750 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm

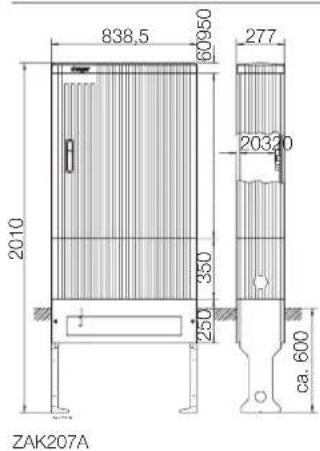

• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig mit APZ	1	H080 2.292,50 €/St	ZAS207BD24A
Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig mit APZ	1	H080 2.301,10 €/St	ZAS207BD25A

Separat zu bestellen:

Bezeichnung SH MV NI EWE VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	☐	☐	☐	☐	1 H081	238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	☐	☐	☐	☐	1 H081	161,80 €/St	ZAN334C
Bodenrost	☐	☐	☐	☐	1 H081	127,40 €/St	ZAY90274
3 x Sockelfüller	■	■	☐	☐	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A		■			1 H300	338,10 €/St	HTS363E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■				1 H300	334,10 €/St	HTS350E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 40A			■	■	1 H300	329,70 €/St	HTS340E
BKE-AZ,Basis,erweiterbar bis 15 PLE	☐	☐			1 H017	146,50 €/St	KU83CHE
BKE-Datenschnittstelle, 450mm	☐	☐	☐	☐	1 H017	57,40 €/St	EHZ001K
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	■	■	1 H020	100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	☐	☐	☐	☐	1 H081	353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	☐	☐	☐	☐	1 H081	353,40 €/St	ZAD714B

Zähleranschlusssäule BKE-I für 2 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 BKE-I, 450 mm für zwei eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen
  und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ	1	H080 2.398,60 €/St	ZAS207BE24A
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig mit APZ	1	H080 2.407,00 €/St	ZAS207BE25A

Separat zu bestellen:

Bezeichnung	HH SH MV NI EWE VPE PrGr Preis Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	☐	☐	☐	☐	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	☐	☐	☐	☐	1 H081	161,80 €/St	ZAN334C
Bodenrost	☐	☐	☐	☐	1 H081	127,40 €/St	ZAY90274
3 x Sockelfüller	■	■	■	☐	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■		■		1 H300	338,10 €/St	HTS363E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A		■			1 H300	334,10 €/St	HTS350E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 40A				■	1 H300	329,70 €/St	HTS340E
BKE-Datenschnittstelle, 450mm	☐	☐	☐	☐	1 H017	57,40 €/St	EHZ001K
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	■				1 H020	93,80 €/St	ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA		■	■		1 H020	100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	☐	☐	☐	☐	1 H081	353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	☐	☐	☐	☐	1 H081	353,40 €/St	ZAD714B

BE - Berlin (Stromnetz)

SN - Sachsen (Mitnetz, Enso, Drewag)

Bitte beachten Sie abweichende Anforderungen regionaler VNB

STN - Sachsen-Anhalt Nord (Avacon)

STS - Sachsen-Anhalt Sud (Mitnetz)

TH - Thuringen (TEN)

ngen regionaler VNB

Anforderung VNB

□ optional

△ Beistellung durch VNB

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- Zählerkreuz 450 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig 1 H080 1.691,40 €/St ZAS175BD14

Separat zu bestellen:

Bezeichnung BB SN STN STS TH VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	■	■	■	1 H081	174,90 €/St	ZAY450AT
Kabel-Hausanschlusskasten KH00	△	△	△	△	△	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	■	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	□	■	■	□	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar z.B. 35A	■	■	■	■	■	1 H300	321,50 €/St	HTS335E
BKE-AZ,Basis,erweiterbar bis 15 PLE						1 H017	146,50 €/St	KU83CHE
BKE-Datenschnittstelle, 450mm						1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A		□	□	□		1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	□	■			1 H020	100,50 €/St	ZY3N2LS

Zähleranschlusssäule mit BKE-I für 1 eHZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK

- BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig 1 H080 1.813,50 €/St ZAS175BE14

Separat zu bestellen:

Bezeichnung	BB	BE	SN	STN	STS	TH	VPE	PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	□	■	■	■	■	1 H081	120,50 €/St		ZAY300A
Kabel-Hausanschlusskasten KH00	△	■	△	△	△	△	1 H081	161,80 €/St		ZAN334C
Bodenrost	□	□	■	□	□	□	1 H081	127,40 €/St		ZAY90274
2 x Sockelfüller	■	□	■	□	■	□	1 H081	33,40 €/St		ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar z.B. 35A	■	■	■	■	■	■	1 H300	321,50 €/St		HTS335E
BKE-Datenschnittstelle, 450mm		■	■				1 H017	57,40 €/St		EHZ001K
Ausschalter, 3-polig, 63A		□	□	□	□		1 H450	47,90 €/St		SH363N
Spannungsvors. eHZ/3-Punkt mit LS, 6A/25kA		■	□	■	■		1 H020	100,50 €/St		ZY3N2LS

VNB: Regionen Ost

BB - Brandenburg (E.dis)

STN - Sachsen-Anhalt Nord (Avacon)

BE - Berlin (Stromnetz)

STS - Sachsen-Anhalt Sud (Mitnetz)

SN - Sachsen (Mitnetz, Enso, Drewag) TH - Thuringen (TEN)

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

△ Beistellung durch VNB

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- Zählerkreuz 450 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ

Ausführung entsprechend 4-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Separat zu bestellen:

Bezeichnung BB SN STN STS TH VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	■	■	■	1 H081	174,90 €/St	ZAY450AT
Kabel-Hausanschlusskasten KH00	△	△	△	△	△	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	■	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	□	■	■	□	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar z.B. 35A	■	■	■	■	■	1 H300	321,50 €/St	HTS335E
BKE-AZ,Basis,erweiterbar bis 15 PLE						1 H017	146,50 €/St	KU83CHE
BKE-Datenschnittstelle, 450mm						1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A	□	□	□			1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	□	■				1 H020	100,50 €/St	ZY3N2LS

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ

Ausführung entsprechend 4-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

1 H080 1.876,40 €/St

ZAS205BE14A

Separat zu bestellen:

Bezeichnung	BB BE SN STN STS TH VPE PrGr Preis Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■ □ ■ ■ ■ ■	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	△ ■ △ △ △ △	1 H081	161,80 €/St	ZAN334C
Bodenrost	□ □ ■ □ □ □	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■ □ ■ □ ■ □	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-pha. 1-polig schaltbar z.B. 35A	■ ■ ■ ■ ■ ■	1 H300	321,50 €/St	HTS335E
BKE-Datenschnittstelle, 450mm	■ ■	1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A	□ □ □ □	1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■ □ ■ ■	1 H020	100,50 €/St	ZY3N2LS

BE - Berlin (Stromnetz)

SN - Sachsen (Mitnetz, Enso, Drewag)

Bitte beachten Sie abweichende Anforderungen regionaler VNB

STN - Sachsen-Anhalt Nord (Avacon)

STS - Sachsen-Anhalt Sud (Mitnetz)

TH - Thuringen (TEN)

ngen regionaler VNB

Anforderung VNB

□ optional

△ Beistellung durch VNB

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 Zählerkreuze 750 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4 polig 1 H080 1.668,60 €/St ZAS205BD24

Separat zu bestellen:

Bezeichnung BB SN STN STS TH VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 750 mm	■	■	■	■	■	1 H081	238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	△	△	△	△	△	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	■	□	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	□	■	□	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar z.B. 35A	■	■	■	■	■	1 H300	321,50 €/St	HTS335E
BKE-Datenschnittstelle, 450mm	■					1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A	□	□	□			1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	□	■	■			1 H020	100,50 €/St	ZY3N2LS

Zähleranschlusssäule mit BKE-I für 2 eHZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig 1 H080 1.935,50 €/St ZAS175BE24

Separat zu bestellen:

Bezeichnung	BB BE SN STN STS TH VPE PrGr Preis Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	□	■	■	■	■	1 H081	120,50 €/St
Kabel-Hausanschlusskasten KH00	△	■	△	△	△	△	1 H081	161,80 €/St
Bodenrost	□	□	■	□	□	□	1 H081	127,40 €/St
2 x Sockelfüller	■	□	■	□	■	□	1 H081	33,40 €/St
SLS-Schalter, 3-phasig, 1-polig schaltbar z.B. 35A	■	■	■	■	■	■	1 H300	321,50 €/St
BKE-Datenschnittstelle, 450mm		■	■				1 H017	57,40 €/St
Ausschalter, 3-polig, 63A		□	□	□	□		1 H450	47,90 €/St
Spannungsvers. eHZ/3-Punkt mit LS, 6AV25kA		■	□	■	■		1 H020	100,50 €/St

VNB: Regionen Ost

BB - Brandenburg (E.dis)

STN - Sachsen-Anhalt Nord (Avacon)

BE - Berlin (Stromnetz)

STS - Sachsen-Anhalt Sud (Mitnetz)

SN - Sachsen (Mitnetz, Enso, Drewag) TH - Thuringen (TEN)

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

△ Beistellung durch VNB

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 Zählerkreuze 750 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4 polig mit APZ

Ausführung entsprechend 4-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Separat zu bestellen:

Bezeichnung BB SN STN STS TH VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	■	■	■	■	■	1 H081	238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	△	△	△	△	△	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	■	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	□	■	■	□	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar z.B. 35A	■	■	■	■	■	1 H300	321,50 €/St	HTS335E
BKE-AZ,Basis,erweiterbar bis 15 PLE						1 H017	146,50 €/St	KU83CHE
BKE-Datenschnittstelle, 450mm						1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A	□	□	□			1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	□	■				1 H020	100,50 €/St	ZY3N2LS

Zähleranschlusssäule mit BKE-I für 2 eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm - Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4 polig mit APZ

Ausführung entsprechend 4-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

1 H080 1.998,40 €/St

ZAS205BE24A

Separat zu bestellen:

Bezeichnung	BB BE SN STN STS TH VPE PrGr Preis Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	□	■	■	■	■	1 H081	120,50 €/St
Kabel-Hausanschlusskasten KH00	△	■	△	△	△	△	1 H081	161,80 €/St
Bodenrost	□	□	■	□	□	□	1 H081	127,40 €/St
2 x Sockelfüller	■	□	■	□	■	□	1 H081	33,40 €/St
2 x SLS-Schalter, 3-pha. 1-polig schaltbar z.B. 35A	■	■	■	■	■	■	1 H300	321,50 €/St
BKE-Datenschnittstelle, 450mm	■	■					1 H017	57,40 €/St
Ausschalter, 3-polig, 63A	□	□	□	□			1 H450	47,90 €/St
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	□	■	■			1 H020	100,50 €/St

BE - Berlin (Stromnetz)

SN - Sachsen (Mitnetz, Enso, Drewag)

Bitte beachten Sie abweichende Anforderungen regionaler VNB

STN - Sachsen-Anhalt Nord (Avacon)

STS - Sachsen-Anhalt Sud (Mitnetz)

TH - Thuringen (TEN)

ngen regionaler VNB

Anforderung VNB

□ optional

△ Beistellung durch VNB

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- Zählerkreuz 450 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ Feld nach VDE-AR-N 4100:2019-04

- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ

1 H0802.154,60 €/St

ZAS207BD14A

Separat zu bestellen:

Bezeichnung BB SN STN STS TH VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	■	■	■	1 H081	174,90 €/St	ZAY450AT
Kabel-Hausanschlusskasten KH00	△	△	△	△	△	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	■	□	□	1 H081	127,40 €/St	ZAY90274
3 x Sockelfüller	■	□	■	■	□	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar z.B. 35A	■	■	■	■	■	1 H300	321,50 €/St	HTS335E
BKE-AZ,Basis,erweiterbar bis 15 PLE						1 H017	146,50 €/St	KU83CHE
BKE-Datenschnittstelle, 450mm						1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A		□	□	□		1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA		■	■			1 H020	100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	□	□	□	1 H081	353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	□	□	□	1 H081	353,40 €/St	ZAD714B

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ

1 H0802.276,50 €/St

ZAS207BE14A

Separat zu bestellen:

Bezeichnung	BB	BE	SN	STN	STS	TH	VPE	PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	□	■	■	■	■	■	1	H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	△	■	△	△	△	△	△	1	H081	161,80 €/St	ZAN334C
Bodenrost	□	□	□	■	□	□	□	1	H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	□	□	■	■	□		1	H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar z.B. 35A	■	■	■	■	■	■	■	1	H300	321,50 €/St	HTS335E
BKE-Datenschnittstelle, 450mm		■						1	H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A		□	□	□	□			1	H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6AV25kA		■	■	■	■			1	H020	100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	□	□	□	□		1	H081	353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	□	□	□	□		1	H081	353,40 €/St	ZAD714B

VNB: Regionen Ost

BB - Brandenburg (E.dis)

STN - Sachsen-Anhalt Nord (Avacon)

BE - Berlin (Stromnetz)

STS - Sachsen-Anhalt Sud (Mitnetz)

SN - Sachsen (Mitnetz, Enso, Drewag)

TH - Thuringen (TEN)

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

△ Beistellung durch VNB

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 Zählerkreuze 750 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig mit APZ

1 H080 2.292,50 €/St

ZAS207BD24A

Separat zu bestellen:

Bezeichnung BB SN STN STS TH VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	■	■	■	■	■	1 H081	238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	△	△	△	△	△	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	■	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	□	■	■	□	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar z.B. 35A	■	■	■	■	■	1 H300	321,50 €/St	HTS335E
BKE-AZ,Basis,erweiterbar bis 15 PLE						1 H017	146,50 €/St	KU83CHE
BKE-Datenschnittstelle, 450mm						1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A		□	□			1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA		■	■			1 H020	100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	□	□	□	1 H081	353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	□	□	□	1 H081	353,40 €/St	ZAD714B

Zähleranschlusssäule mit BKE-I für 2 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 BKE-I, 450 mm für eHZ inkl. Raum für

Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ

1 H0802.398,60 €/St

ZAS207BE24A

Separat zu bestellen:

Bezeichnung	BB BE SN STN STS TH VPE PrGr Preis Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	□	■	■	■	■	1 H081	120,50 €/St
Kabel-Hausanschlusskasten KH00	△	■	△	△	△	△	1 H081	161,80 €/St
Bodenrost	□	□	□	■	□	□	1 H081	127,40 €/St
2 x Sockelfüller	■	□	□	■	■	□	1 H081	33,40 €/St
2 x SLS-Schalter, 3-pha. 1-polig schaltbar z.B. 35A	■	■	■	■	■	■	1 H300	321,50 €/St
BKE-Datenschnittstelle, 450mm		■					1 H017	57,40 €/St
Ausschalter, 3-polig, 63A		□	□	□			1 H450	47,90 €/St
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA		■	■	■			1 H020	100,50 €/St
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	□	□	□	□	1 H081	353,40 €/St
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	□	□	□	□	1 H081	353,40 €/St

WN - Westnetz und ZPL

Region West Kapitel 1

RNG - Rheinische Netzgesellschaft

und ZPL Region West Kapitel 2

DoN - Dortmunder Netz GmbH und

ZPL Region West Kapitel 3

SWB - Stadtwerke Bonn, Düsseldorf

und ZPL Region West Kapitel 4

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig 1 H080 1.691,40 €/St ZAS175BD14

Zähleranschlusssäule für Zähler 3.HZ, 5-polig 1 H080 1.699,90 €/St ZAS175BD15

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	1 H081	174,90 €/St	ZAY450AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300	338,10 €/St	HTS363E
Zählersteckkl. Drehstromzähler 63A/400V		■	5 H610	109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610	10,80 €/Set	KJ03Z
Abdeckung, plombierbar mit Hartpapierschieber		■	5 H610	24,50 €/St	KJ05Z
Ausschalter, 3-polig, 63A		□	1 H450	47,90 €/St	SH363N
RJ45-Buchse, IP2X, für Hutschiene	■	■	1 H017	41,60 €/St	ZZ45WAN2PP

Zähleranschlusssäule mit BKE-I für 1 eHZ

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig	1	H080 1.813,50 €/St	ZAS175BE14
Zähleranschlusssäule BKE-I für eHZ, 5-polig	1	H080 1.822,10 €/St	ZAS175BE15

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

TSG-Foldabdeckung IP54, 300 mm	■	■	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300	338,10 €/St	HTS363E
BKE-Datenschnittstelle, 450mm	■	■	1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A	□	■	1 H450	47,90 €/St	SH363N
RJ45-Buchse, IP2X, Montage im RfZ	■	■	1 H017	41,60 €/St	ZZ45WAN2PP

VNB: Regionen West

WN - Westnetz und ZPL

Region West Kapitel 1

DoN - Dortmunder Netz GmbH und

ZPL Region West Kapitel 3

RNG - Rheinische Netzgesellschaft

SWB - Stadtwerke Bonn, Düsseldorf

und ZPL Region West Kapitel 2

und ZPL Region West Kapitel 4

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ	1	H080 1.754,30 €/St	ZAS205BD14A
Zähleranschlusssäule für Zähler 3.HZ, 5-polig mit APZ	1	H080 1.763,00 €/St	ZAS205BD15A

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	1 H081	174,90 €/St	ZAY450AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockolfüller	■	■	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300	338,10 €/St	HTS363E
Zählersteckklemme Drehstromzähler 63A /AC 400V		■	5 H610	109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610	10,80 €/Set	KJ03Z
Abdeckung, plombierbar mit Hartpapierschieber		■	5 H610	24,50 €/St	KJ05Z
Ausschalter, 3-polig, 63A		□	1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	1 H020	100,50 €/St	ZY3N2LS
RJ45-Buchse, IP2X, für Hutschiene	2x	2x	1 H017	41,60 €/St	ZZ45WAN2PP

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ	1	H080 1.876,40 €/St	ZAS205BE14A
Zähleranschlusssäule BKE-I für eHZ, 5-polig mit APZ	1	H080 1.885,00 €/St	ZAS205BE15A

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	■	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300	338,10 €/St	HTS363E
BKE-Datenschnittstelle, 450mm	■	■	1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A	□	■	1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	1 H020	100,50 €/St	ZY3N2LS
RJ45-Buchse, IP2X, für Hutschiene	■	■	1 H017	41,60 €/St	ZZ45WAN2PP
RJ45-Buchse, IP2X, Montage im RfZ	■	■	1 H017	41,60 €/St	ZZ45WAN2PP

WN - Westnetz und ZPL

Region West Kapitel 1

RNG - Rheinische Netzgesellschaft

und ZPL Region West Kapitel 2

DoN - Dortmunder Netz GmbH und

ZPL Region West Kapitel 3

SWB - Stadtwerke Bonn, Düsseldorf

und ZPL Region West Kapitel 4

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 Zählerkreuze 750 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig 1 H080 1.668,60 €/St ZAS205BD24

Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig 1 H080 1.677,20 €/St ZAS205BD25

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	■	■	1 H081	238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300	338,10 €/St	HTS363E
Zählersteckklemme Drehstromzähler 63A /AC 400V		■	5 H610	109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610	10,80 €/Set	KJ03Z
Abdeckung, plombierbar mit Hartpapierschieber		■	5 H610	24,50 €/St	KJ05Z
Ausschalter, 3-polig, 63A		□	1 H450	47,90 €/St	SH363N
RJ45-Buchse, IP2X, für Hutschiene	■	■	1 H017	41,60 €/St	ZZ45WAN2PP

Zähleranschlusssäule mit BKE-I für 2 eHZ

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig 1 H080 1.935,50 €/St ZAS175BE24 Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig 1 H080 1.944,00 €/St ZAS175BE25

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

TSG-Foldabdeckung IP54, 300 mm	■	■	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300	338,10 €/St	HTS363E
BKE-Datenschnittstelle, 450mm	■	■	1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A	□	■	1 H450	47,90 €/St	SH363N
RJ45-Buchse, IP2X, Montage im RfZ	■	■	1 H017	41,60 €/St	ZZ45WAN2PP

VNB: Regionen West

WN - Westnetz und ZPL

Region West Kapitel 1

DoN - Dortmunder Netz GmbH und

ZPL Region West Kapitel 3

RNG - Rheinische Netzgesellschaft

und ZPL Region West Kapitel 2

SWB - Stadtwerke Bonn, Düsseldorf

und ZPL Region West Kapitel 4

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 Zählerkreuze 750 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig mit APZ	1	H080 1.892,30 €/St	ZAS205BD24A
Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig mit APZ	1	H080 1.901,00 €/St	ZAS205BD25A

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	■	■	1 H081	238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	■	■	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300	338,10 €/St	HTS363E
Zählersteckklemme Drehstromzähler 63A /AC 400V		■	5 H610	109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610	10,80 €/Set	KJ03Z
Abdeckung, plombierbar mit Hartpapierschieber		■	5 H610	24,50 €/St	KJ05Z
Ausschalter, 3-polig, 63A		■	1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	1 H020	100,50 €/St	ZY3N2LS
RJ45-Buchse, IP2X, für Hutschiene	2x	2x	1 H017	41,60 €/St	ZZ45WAN2PP

Zähleranschlusssäule mit BKE-I für 2 eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 BKE-I, 450 mm für eHZ inkl. Raum für

Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ	1	H080 1.998,40 €/St	ZAS205BE24A
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig mit APZ	1	H080 2.006,90 €/St	ZAS205BE25A

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	■	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
3 x Sockelfüller	■	■	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300	338,10 €/St	HTS363E
BKE-Datenschnittstelle, 450mm	■	■	1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A	□	■	1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	1 H020	100,50 €/St	ZY3N2LS
RJ45-Buchse, IP2X, für Hutschiene	■	■	1 H017	41,60 €/St	ZZ45WAN2PP
RJ45-Buchse, IP2X, Montage im RIZ	■	■	1 H017	41,60 €/St	ZZ45WAN2PP

WN - Westnetz und ZPL

Region West Kapitel 1

RNG - Rheinische Netzgesellschaft

und ZPL Region West Kapitel 2

DoN - Dortmunder Netz GmbH und

ZPL Region West Kapitel 3

SWB - Stadtwerke Bonn, Düsseldorf

und ZPL Region West Kapitel 4

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig
- Hauptleitungsabweigklemmen bis 25 mm², fingersicher
- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
- inkl. Kabelsatz für Verdrahtung von HAK auf SaS
und zugehörender Sammelschienenklemmen
- APZ-Feld nach VDE-AR-N 4100:2019-04
- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
- Die 4-polige Ausführung ist für TN-Netz vorgesehen
und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ 1 H080 2.154,60 €/St ZAS207BD14A

Zähleranschlusssäule für Zähler 3.HZ, 5-polig mit APZ 1 H080 2.163,20 €/St ZAS207BD15A

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IPS4, 450 mm mit Tür	■	■	1 H081 174,90 €/St	ZAY450AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081 127,40 €/St	ZAY90274
3 x Sockelfüller	■	■	1 H081 33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300 338,10 €/St	HTS363E
Zählersteckklemme Drehstromzähler 63A /AC 400V		■	5 H610 109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610 10,80 €/Set	KJ03Z
Abdeckung, plombierbar mit Hartpapierschieber		■	5 H610 24,50 €/St	KJ05Z
Ausschalter, 3-polig, 63A		□	1 H450 47,90 €/St	SH363N
Spannungsvers, eHZ/3-Punkt mit LS, 6A/25kA	■	■	1 H020 100,50 €/St	ZY3N2LS
RJ45-Buchse, IP2X, für Hutschiene	2x	2x	1 H017 41,60 €/St	ZZ45WAN2PP
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	1 H081 353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	1 H081 353,40 €/St	ZAD714B

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen
  und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ 1 H0802.276,50 €/St ZAS207BE14A

Zähleranschlusssäule BKE-I für eHZ, 5-polig mit APZ 1 H0802.285,20 €/St ZAS207BE15A

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	■	1 H081 120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081 127,40 €/St	ZAY90274
3 x Sockelfüller	■	■	1 H081 33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300 338,10 €/St	HTS363E
BKE-Datenschnittstelle, 450mm	■	■	1 H017 57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A	□	■	1 H450 47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	1 H020 100,50 €/St	ZY3N2LS
RJ45-Buchse, IP2X, für Hutschiene	■	■	1 H017 41,60 €/St	ZZ45WAN2PP
RJ45-Buchse, IP2X, Montage im RfZ	■	■	1 H017 41,60 €/St	ZZ45WAN2PP
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	1 H081 353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	1 H081 353,40 €/St	ZAD714B

VNB: Regionen West

WN - Westnetz und ZPL

Region West Kapitel 1

DoN - Dortmunder Netz GmbH und

ZPL Region West Kapitel 3

RNG - Rheinische Netzgesellschaft

SWB - Stadtwerke Bonn, Düsseldorf

und ZPL Region West Kapitel 2

und ZPL Region West Kapitel 4

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 Zählerkreuze 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig mit APZ	1	H080 2.292,50 €/St	ZAS207BD24A
Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig mit APZ	1	H080 2.301,10 €/St	ZAS207BD25A

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	■	■	1 H081	238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
3 x Sockelfüller	■	■	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300	338,10 €/St	HTS363E
Zählersteckklemme Drehstromzähler 63A /AC 400V		■	5 H610	109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610	10,80 €/Set	KJ03Z
Abdeckung, plombierbar mit Hartpapierschieber		■	5 H610	24,50 €/St	KJ05Z
Ausschalter, 3-polig, 63A		□	1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	1 H020	100,50 €/St	ZY3N2LS
RJ45-Buchse, IP2X, für Hutschiene	2x	2x	1 H017	41,60 €/St	ZZ45WAN2PP
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	1 H081	353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	1 H081	353,40 €/St	ZAD714B

Zähleranschlusssäule mit BKE-I für 2 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 BKE-I, 450 mm für eHZ inkl. Raum für
  Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ	1	H080 2.398,60 €/St	ZAS207BE24A
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig mit APZ	1	H080 2.407,00 €/St	ZAS207BE25A

Separat zu bestellen:

Bezeichnung WN RNG DoN SWB VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	■	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
3 x Sockelfüller	■	■	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 63A	■	■	1 H300	338,10 €/St	HTS363E
BKE-Datenschnittstelle, 450mm	■	■	1 H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A	□	■	1 H450	47,90 €/St	SH363N
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	■	1 H020	100,50 €/St	ZY3N2LS
RJ45-Buchse, IP2X, für Hutschiene	■	■	1 H017	41,60 €/St	ZZ45WAN2PP
RJ45-Buchse, IP2X, Montage im RfZ	■	■	1 H017	41,60 €/St	ZZ45WAN2PP
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	1 H081	353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	1 H081	353,40 €/St	ZAD714B

VNB: Regionen Süd-West

BW - EnBW und gleiche

SW - Südwest 3.Punkt

BO - Badenova 3.Punkt mit ZSK

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK - Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig 1 H080 1.691,40 €/St ZAS175BD14

Zähleranschlusssäule für Zähler 3.HZ, 5-polig 1 H080 1.699,90 €/St ZAS175BD15

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	1 H081	174,90 €/St	ZAY450AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	□	□	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	■	1 H300	334,10 €/St	HTS350E
Zählersteckkl. Drehstromzähler 63A/400V		■	5 H610	109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610	10,80 €/Set	KJ03Z

Zähleranschlusssäule mit BKE-I für 1 eHZ

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig	1	H080 1.813,50 €/St	ZAS175BE14
Zähleranschlusssäule BKE-I für eHZ, 5-polig	1	H080 1.822,10 €/St	ZAS175BE15

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	□	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	1 H300	334,10 €/St	HTS350E
BKE-Datenschnittstelle, 450mm	■	1 H017	57,40 €/St	EHZ001K

VNB: Regionen Süd-West

BW - EnBW und gleiche

SW - Südwest 3.Punkt

BO - Badenova 3.Punkt mit ZSK

Bitte beachten Sie abweichende

Anforderungen regionaler VNB

1* Bestückungspaket ZYxxMS als Spannungsversorgung für das Messsystem separat bestellen, gemäß Übersicht Zählerplatzliste nach Vorgaben VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ	1	H080 1.754,30 €/St	ZAS205BD14A
Zähleranschlusssäule für Zähler 3.HZ, 5-polig mit APZ	1	H080 1.763,00 €/St	ZAS205BD15A

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.
Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	1 H081	174,90 €/St	ZAY450AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	□	□	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	■	1 H300	334,10 €/St	HTS350E
Zählersteckklemme Drehstromzähler 63A /AC 400V		■	5 H610	109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610	10,80 €/Set	KJ03Z
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1*	1 H020	100,50 €/St	ZY3N2LS

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• BKE-I 450 mm für eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Die 4-polige Ausführung ist für TN-Netz vorgesehen
  und für TT-Netz leicht umbaubar

Bezeichnung	VPE PrGr Preis Best.Nr.
Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ	1	H080 1.876,40 €/St	ZAS205BE14A
Zähleranschlusssäule BKE-I für eHZ, 5-polig mit APZ	1	H080 1.885,00 €/St	ZAS205BE15A

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	□	1 H081	33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	1 H300	334,10 €/St	HTS350E
BKE-Datenschnittstelle, 450mm	■	1 H017	57,40 €/St	EHZ001K
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	1*	1 H020	93,80 €/St	ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1 H020	100,50 €/St	ZY3N2LS
Best.-Paket, eHZ/3-Pkt., mit Si.box im RfZ	1*	1 H020	93,80 €/St	ZY3R1SI

VNB: Regionen Süd-West

BW - EnBW und gleiche

SW - Südwest 3.Punkt

BO - Badenova 3.Punkt mit ZSK

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK - 2 Zählerkreuze 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig 1 H080 1.668,60 €/St ZAS205BD24

Zähleranschlusssäule für 2 Zähler 3.HZ, 5-pollig 1 H080 1.677,20 €/St ZAS205BD25

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	■	■	1 H081	238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	□	□	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	■	1 H300	334,10 €/St	HTS350E
Zählersteckklemme Drehstromzähler 63A /AC 400V		■	5 H610	109,60 €/St	KJ30S
Steckstifle für ZSK, 7x45mm, Drehstrom		■	1 H610	10,80 €/Set	KJ03Z

Zähleranschlusssäule mit BKE-I für 2 eHZ

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig	1	H080 1.935,50 €/St	ZAS175BE24
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig	1	H080 1.944,00 €/St	ZAS175BE25

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	□	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	1 H300	334,10 €/St	HTS350E
BKE-Datenschnittstelle, 450mm	■	1 H017	57,40 €/St	EHZ001K

VNB: Regionen Süd-West

BW - EnBW und gleiche

SW - Südwest 3.Punkt

BO - Badenova 3.Punkt mit ZSK

Bitte beachten Sie abweichende

Anforderungen regionaler VNB

1* Bestückungspaket ZYxxMS als Spannungsversorgung für das Messsystem separat bestellen, gemäß Übersicht Zählerplatzliste nach Vorgaben VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 Zählerkreuze 750 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig mit APZ	1	H080 1.892,30 €/St	ZAS205BD24A
Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig mit APZ	1	H080 1.901,00 €/St	ZAS205BD25A

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	■	■	1 H081	238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	□	□	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	■	1 H300	334,10 €/St	HTS350E
Zählersteckklemme Drehstromzähler 63A /AC 400V		■	5 H610	109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610	10,80 €/Set	KJ03Z
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1*	1 H020	100,50 €/St	ZY3N2LS

Zähleranschlusssäule mit BKE-I für eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 BKE-I, 750 mm für eHZ inkl. Raum für

Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ	1	H080 1.998,40 €/St	ZAS205BE24A
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig mit APZ	1	H080 2.006,90 €/St	ZAS205BE25A

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	1 H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	1 H081	161,80 €/St	ZAN334C
Bodenrost	□	1 H081	127,40 €/St	ZAY90274
2 x Sockelfüller	□	1 H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	1 H300	334,10 €/St	HTS350E
BKE-Datenschnittstelle, 450mm	■	1 H017	57,40 €/St	EHZ001K
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	1*	1 H020	93,80 €/St	ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1 H020	100,50 €/St	ZY3N2LS
Best.-Paket, eHZ/3-Pkt., mit Si.box im RfZ	1*	1 H020	93,80 €/St	ZY3R1SI

VNB: Regionen Süd-West

BW - EnBW und gleiche

SW - Südwest 3.Punkt

BO - Badenova 3.Punkt mit ZSK

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
  Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ	1	H0802.154,60 €/St	ZAS207BD14A
Zähleranschlusssäule für Zähler 3.HZ, 5-polig mit APZ	1	H0802.163,20 €/St	ZAS207BD15A

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	1 H081 174,90 €/St	ZAY450AT
Kabel-Hausanschlusskastern KH00	■	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081 127,40 €/St	ZAY90274
3 x Sockelfüller	□	□	1 H081 33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	■	1 H300 334,10 €/St	HTS350E
Zählersteckklemme Drehstromzähler 63A /AC 400V		■	5 H610 109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610 10,80 €/Set	KJ03Z
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1^	1 H020 100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	1 H081 353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	1 H081 353,40 €/St	ZAD714B

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ	1	H0802.276,50 €/St	ZAS207BE14A
Zähleranschlusssäule BKE-I für eHZ, 5-polig mit APZ	1	H0802.285,20 €/St	ZAS207BE15A

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	1 H081 120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	1 H081 127,40 €/St	ZAY90274
3 x Sockelfüller	□	1 H081 33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	1 H300 334,10 €/St	HTS350E
BKE-Datenschnittstelle, 450mm	■	1 H017 57,40 €/St	EHZ001K
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	1*	1 H020 93,80 €/St	ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1 H020 100,50 €/St	ZY3N2LS
Best.-Paket, eHZ/3-Pkt., mit Si.box im RfZ	1*	1 H020 93,80 €/St	ZY3R1SI
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	1 H081 353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	1 H081 353,40 €/St	ZAD714B

VNB: Regionen Süd-West

BW - EnBW und gleiche

SW - Südwest 3.Punkt

BO - Badenova 3.Punkt mit ZSK

Bitte beachten Sie abweichende

Anforderungen regionaler VNB

Spannungsversorgung für das Messsystem separat bestellen, gemäß Übersicht Zählerplatzliste nach Vorgaben VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 Zählerkreuze 750 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig
- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
- inkl. Kabelsatz für Verdrahtung von HAK auf SaS
und zugehörender Sammelschienenklemmen
- APZ-Feld nach VDE-AR-N 4100:2019-04
- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig mit APZ	1	H080 2.292,50 €/St	ZAS207BD24A
Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig mit APZ	1	H080 2.301,10 €/St	ZAS207BD25A

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	■	■	1 H081 238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	■	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	□	1 H081 127,40 €/St	ZAY90274
3 x Sockelfüller	□	□	1 H081 33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	■	1 H300 334,10 €/St	HTS350E
Zählersteckklemme Drehstromzähler 63A /AC 400V		■	5 H610 109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom		■	1 H610 10,80 €/Set	KJ03Z
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1" 1"		1 H020 100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	1 H081 353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	1 H081 353,40 €/St	ZAD714B

Zähleranschlusssäule mit BKE-I für 2 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 BKE-I, 450 mm für eHZ inkl. Raum für
  Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ	1	H080 2.398,60 €/St	ZAS207BE24A
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig mit APZ	1	H080 2.407,00 €/St	ZAS207BE25A

Separat zu bestellen:

Bezeichnung BW SW BO VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	1 H081 120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	1 H081 127,40 €/St	ZAY90274
3 x Sockelfüller	□	1 H081 33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■	1 H300 334,10 €/St	HTS350E
BKE-Datenschnittstelle, 450mm	■	1 H017 57,40 €/St	EHZ001K
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	1*	1 H020 93,80 €/St	ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1 H020 100,50 €/St	ZY3N2LS
Best.-Paket, eHZ/3-Pkt., mit Si.box im RfZ	1*	1 H020 93,80 €/St	ZY3R1SI
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	1 H081 353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	1 H081 353,40 €/St	ZAD714B

SWE - SYNA/Westnetz/EON-Mitte

OV - OVAG

Bitte beachten Sie abweichende Anforderungen regionaler VNB

NRM - Netzdienste Rhein-Main

EO - EON Mitte

HE - Hessen

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig 1 H080 1.691,40 €/St ZAS175BD14

Zähleranschlusssäule für Zähler 3.HZ, 5-polig 1 H080 1.699,90 €/St ZAS175BD15

Separat zu bestellen:

Bezeichnung NRM EO HE VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	■	1 H081 174,90 €/St	ZAY450AT
Kabel-Hausanschlusskastern KH00	■	■	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	□	□	1 H081 127,40 €/St	ZAY90274
2 x Sockelfüller	□	□	□	1 H081 33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A		■	■	1 H300 321,50 €/St	HTS335E
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■			1 H300 334,10 €/St	HTS350E
Zählersteckkl. Drehstromzänler 63A/400V	■		■	5 H610 109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom	□		□	1 H610 10,80 €/Set	KJ03Z
Ausschalter, 3-polig, 63A, sperr- + plombierbar	■	■	■	1 H450 64,70 €/St	SH363S

Zähleranschlusssäule mit BKE-I für eHZ

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• BKE-I 450 mm für eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung	VPE	PrGr	Preis	Best.Nr.
Zähleranschlusssäule BKE-I für eHZ, 4-polig	1	H080 1.813,50 €/St		ZAS175BE14
Zähleranschlusssäule BKE-I für eHZ, 5-polig	1	H080 1.822,10 €/St		ZAS175BE15

Separat zu bestellen:

Bezeichnung	PW	VS	SWE	OV	VPE	PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	■	■	■	1	H081 120,50 €/St		ZAY300A
Kabol-Hausanschlusskaston KH00	■	■	■	■	1	H081 161,80 €/St		ZAN334C
Bodenrost	□	□	□	□	1	H081 127,40 €/St		ZAY90274
2 x Sockelfüller	□	□	□	□	1	H081 33,40 €/St		ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A				■	1	H300 321,50 €/St		HTS335E
SLS-Schalter, 3-phasig, 1-polig schaltbar 40A			■		1	H300 329,70 €/St		HTS340E
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■				1	H300 334,10 €/St		HTS350E
BKE-Datenschnittstelle, 450mm	■	■	■	■	1	H017 57,40 €/St		EHZ001K
Ausschalter, 3-polig, 63A, sperr- + plombierbar					1	H450 64,70 €/St		SH363S

VNB: Regionen Mitte

PW - Pfalzwerke	NRM - Netzdienste Rhein-Main
VS - vew Saar	EO - EON Mitte
SWE - SYNA/Westnetz/EON-Mitte	HE - Hessen
OV - OVAG
Bitte beachten Sie abweichende Anforderungen regionaler VNB

1* Bestückungspaket ZYxxMS als Spannungsversorgung für das Messsystem separat bestellen, gemäß Übersicht Zählerplatzliste nach Vorgaben VNB

■	Anforderung VNB
□	optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ 1 H080 1.754,30 €/St ZAS205BD14A

Zähleranschlusssäule für Zähler 3.HZ, 5-polig mit APZ 1 H080 1.763,00 €/St ZAS205BD15A

Separat zu bestellen:

Bezeichnung	NRM	EO	HE	VPE	PrGr	Preis	Best.Nr.
Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	■	1 H081	174,90 €/St		ZAY450AT
Kabel-Hausanschlusskasten KH00	■	■	■	1 H081	161,80 €/St		ZAN334C
Bodenrost	□	□	□	1 H081	127,40 €/St		ZAY90274
2 x Sockelfüller	□	□	□	1 H081	33,40 €/St		ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A		■	■	1 H300	321,50 €/St		HTS335E
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■			1 H300	334,10 €/St		HTS350E
Zählersteckklemme Drehstromzähler 63A /AC 400V	■		■	5 H610	109,60 €/St		KJ30S
Steckstilfe für ZSK, 7x45mm, Drehstrom	□		□	1 H610	10,80 €/Set		KJ03Z
Ausschalter, 3-polig, 63A, sperr- + plombierbar	■	■	■	1 H450	64,70 €/St		SH363S
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1*	1*	1	H020	100,50 €/St	ZY3N2LS
Spgs.vers. eHZ mit Sich.box, 1A/25kA im UAR	1*	1*	1*	1	H020	93,80 €/St	ZY3N2SA

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ	1	H080 1.876,40 €/St	ZAS205BE14A
Zähleranschlusssäule BKE-I für eHZ, 5-polig mit APZ	1	H080 1.885,00 €/St	ZAS205BE15A

Separat zu bestellen:

Bezeichnung	PW	VS	SWE	OV	VPE	PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	■	■	■	1 H081	120,50 €/St		ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	■	■	1 H081	161,80 €/St		ZAN334C
Bodenrost	□	□	□	□	1 H081	127,40 €/St		ZAY90274
2 x Sockelfüller	□	□	□	□	1 H081	33,40 €/St		ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A			■	■	1 H300	321,50 €/St		HTS335E
SLS-Schalter, 3-phasig, 1-polig schaltbar 40A		■			1 H300	329,70 €/St		HTS340E
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■				1 H300	334,10 €/St		HTS350E
BKE-Datenschnittstelle, 450mm	■	■	■	■	1 H017	57,40 €/St		EHZ001K
Ausschalter, 3-polig, 63A, sperr- + plombierbar				■	1 H450	64,70 €/St		SH363S
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR		1*	1*	1*	1	H020	93,80 €/St		ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1*	1*	1*	1	H020	100,50 €/St		ZY3N2LS
Best.-Paket, eHZ/3-Pkt., mit Si.box im RfZ	1*	1*	1*	1*	1	H020	93,80 €/St		ZY3R1SI
Best.-Paket, 3-Pkt./eHZ, m. SLS, 1-pol.,16A	1*	1*	1*	1*	1	H020	144,70 €/St		ZY415MS

SWE - SYNA/Westnetz/EON-Mitte

OV - OVAG

Bitte beachten Sie abweichende Anforderungen regionaler VNB

NRM - Netzdienste Rhein-Main

EO - EON Mitte

HE - Hessen

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102

mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 Zählerkreuze 750 mm

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig 1 H080 1.668,60 €/St ZAS205BD24

Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig 1 H080 1.677,20 €/St ZAS205BD25

Separat zu bestellen:

Bezeichnung NRM EO HE VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	■	■	■	1 H081 238,40 €/St	ZAY750AT
Kabel-Hausanschlusskasten KH00	■	■	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	□	□	1 H081 127,40 €/St	ZAY90274
2 x Sockelfüller	□	□	□	1 H081 33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaitbar 50A	■	■	■	1 H300 334,10 €/St	HTS350E
Zählersteckklemme Drehstromzähler 63A /AC 400V	■		■	5 H610 109,60 €/St	KJ30S
Steckstifte für ZSK, 7x45mm. Drehstrom	□		□	1 H610 10,80 €/Set	KJ03Z
Ausschalter, 3-polig, 63A, sperr- + plombierbar	■	■	■	1 H450 64,70 €/St	SH363S

Zähleranschlusssäule mit BKE-I für 2 eHZ

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

- Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK

- 2 BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung	VPE	PrGr	Preis	Best.Nr.
Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig	1	H080 1.935,50 €/St		ZAS175BE24
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig	1	H080 1.944,00 €/St		ZAS175BE25

Separat zu bestellen:

Bezeichnung	PW	VS	SWE	OV	VPE	PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	■	■	■	1	H081	120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	■	■	1	H081	161,80 €/St	ZAN334C
Bodenrost	□	□	□	□	1	H081	127,40 €/St	ZAY90274
2 x Sockelfüller	□	□	□	□	1	H081	33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 35A			■	■	1	H300	321,50 €/St	HTS335E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 40A		■			1	H300	329,70 €/St	HTS340E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■				1	H300	334,10 €/St	HTS350E
BKE-Datenschnittstelle, 450mm	■	■	■	■	1	H017	57,40 €/St	EHZ001K
Ausschalter, 3-polig, 63A, sperr- + plombierbar				■	1	H450	64,70 €/St	SH363S

VNB: Regionen Mitte

PW - Pfalzwerke	NRM - Netzdienste Rhein-Main
VS - vew Saar	EO - EON Mitte
SWE - SYNA/Westnetz/EON-Mitte	HE - Hessen
OV - OVAG
Bitte beachten Sie abweichende Anforderungen regionaler VNB

1* Bestückungspaket ZYxxMS als Spannungsversorgung für das Messsystem separat bestellen, gemäß Übersicht Zählerplatzliste nach Vorgaben VNB

■	Anforderung VNB
□	optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 Zählerkreuze 750 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig mit APZ	1	H080 1.892,30 €/St	ZAS205BD24A
Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig mit APZ	1	H080 1.901,00 €/St	ZAS205BD25A

Separat zu bestellen:

Bezeichnung	NRM	EO	HE	VPE	PrGr	Preis	Best.Nr.
Zählerfeldabdeckung IP54, 750mm	■	■	■	1	H081 174,90 €/St		ZAY450AT
Kabel-Hausanschlusskasten KH00	■	■	■	1	H081 161,80 €/St		ZAN334C
Bodenrost	□	□	□	1	H081 127,40 €/St		ZAY90274
2 x Sockelfüller	□	□	□	1	H081 33,40 €/St		ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 35A		■	■	1	H300 321,50 €/St		HTS335E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■			1	H300 334,10 €/St		HTS350E
Zählersteckklemme Drehstromzähler 63A /AC 400V	■		■	5	H610 109,60 €/St		KJ30S
Steckstilfe für ZSK, 7x45mm, Drehstrom	□		□	1	H610 10,80 €/Set		KJ03Z
Ausschalter, 3-polig, 63A, sperr- + plombierbar	■	■	■	1	H450 64,70 €/St		SH363S
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1*	1*	1	H020 100,50 €/St		ZY3N2LS
Spgs.vers. eHZ mit Sich.box, 1A/25kA im UAR	1*	1*	1*	1	H020 93,80 €/St		ZY3N2SA

Zähleranschlusssäule mit BKE-I für 2 eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 BKE-I, 450 mm für eHZ inkl. Raum für
  Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ	1	H080 1.998,40 €/St	ZAS205BE24A
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig mit APZ	1	H080 2.006,90 €/St	ZAS205BE25A

Separat zu bestellen:

Bezeichnung	PW	VS	SWE	OV	VPE	PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	■	■	■	1 H081	120,50 €/St		ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	■	■	1 H081	161,80 €/St		ZAN334C
Bodenrost	□	□	□	□	1 H081	127,40 €/St		ZAY90274
2 x Sockelfüller	□	□	□	□	1 H081	33,40 €/St		ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 35A			■	■	1 H300	321,50 €/St		HTS335E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 40A		■			1 H300	329,70 €/St		HTS340E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■				1 H300	334,10 €/St		HTS350E
BKE-Datenschnittstelle, 450mm	■	■	■	■	1 H017	57,40 €/St		EHZ001K
Ausschalter, 3-polig, 63A, sperr- + plombierbar				■	1 H450	64,70 €/St		SH363S
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	1*	1*	1*	1*	1	H020	93,80 €/St	ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1*	1*	1*	1	H020	100,50 €/St	ZY3N2LS
RJ45-Buchse, IP2X, für Hutschiene	■	■	■	■	1 H017	41,60 €/St	ZZ45WAN2PP
RJ45-Buchse, IP2X, Montage im RfZ	■	■	■	■	1 H017	41,60 €/St	ZZ45WAN2PP
Best.-Paket, eHZ/3-Pkt., mit SI.box im RfZ	1*	1*	1*	1*	1	H020	93,80 €/St	ZY3R1SI
Best.-Paket, 3-Pkt./eHZ, m. SLS, 1-pol.,16A	1*	1*	1*	1*	1	H020	144,70 €/St	ZY415MS

SWE - SYNA/Westnetz/EON-Mitte

OV - OVAG

Bitte beachten Sie abweichende Anforderungen regionaler VNB

NRM - Netzdienste Rhein-Main

EO - EON Mitte

HE - Hessen

Spannungsversorgung für das

Messsystem separat bestellen,

gemäß Übersicht Zählerplatzliste

nach Vorgaben VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler 3.HZ mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

- Montagevorrichtung für Hausanschlusskasten (HAK)

• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• Zählerkreuz 450 mm für 3.HZ
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Nachstehende Ausführung entsprechend 4- oder 5-polig

- Hauptleitungsabweigklemmen bis 25 mm², fingersicher

- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS

- inkl. Kabelsatz für Verdrahtung von HAK auf SaS

und zugehörender Sammelschienenklemmen

- APZ-Feld nach VDE-AR-N 4100:2019-04

- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm

- Die 4-polige Ausführung ist für TN-Netz vorgesehen

und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ	1	H0802.154,60 €/St	ZAS207BD14A
Zähleranschlusssäule für Zähler 3.HZ, 5-polig mit APZ	1	H0802.163,20 €/St	ZAS207BD15A

Separat zu bestellen:

Bezeichnung	NRM	EO	HE	VPE	PrGr	Preis	Best.Nr.
Zählerfeldabdeckung IP54, 450 mm mit Tür	■	■	■	1	H081 174,90 €/St		ZAY450AT
Kabel-Hausanschlusskasten KH00	■	■	■	1	H081 161,80 €/St		ZAN334C
Bodenrost	□	□	□	1	H081 127,40 €/St		ZAY90274
3 x Sockelfüller	□	□	□	1	H081 33,40 €/St		ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■			1	H300 334,10 €/St		HTS350E
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A		■	■	1	H300 321,50 €/St		HTS335E
Zählerstockklemme Drehstromzähler 63A /AC 400V	■		■	5	H610 109,60 €/St		KJ30S
Steckstifte für ZSK, 7x45mm, Drehstrom	□		□	1	H610 10,80 €/Set		KJ03Z
Ausschalter, 3-polig, 63A, sperr- + plombierbar	■	■	■	1	H450 64,70 €/St		SH363S
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1^	1^	1^	1	H020 100,50 €/St		ZY3N2LS
Spgs.vers. eHZ mit Sich.box, 1A/25kA im UAR	1^	1^	1^	1	H020 93,80 €/St		ZY3N2SA
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	□	1	H081 353,40 €/St		ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	□	1	H081 353,40 €/St		ZAD714B

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• BKE-I, 450 mm für eHZ
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Bezeichnung	VPE	PrGr	Preis	Best.Nr.
Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ	1	H0802.276,50 €/St		ZAS207BE14A
Zähleranschlusssäule BKE-I für eHZ, 5-polig mit APZ	1	H0802.285,20 €/St		ZAS207BE15A

Nachstehende Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Separat zu bestellen:

Bezeichnung	PW VS SWE OV				VPE PrGr		Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	■	■	■	1 H081 120,50 €/St			ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	■	■	1 H081 161,80 €/St			ZAN334C
Bodenrost	□	□	□	□	1 H081 127,40 €/St			ZAY90274
3 x Sockelfüller	□	□	□	□	1 H081 33,40 €/St			ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■				1 H300 334,10 €/St			HTS350E
SLS-Schalter, 3-phasig, 1-polig schaltbar 40A		■			1 H300 329,70 €/St			HTS340E
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A			■	■	1 H300 321,50 €/St			HTS335E
BKE-Datenschnittstelle, 450mm	■	■	■	■	1 H017 57,40 €/St			EHZ001K
Ausschalter, 3-polig, 63A, sperr- + plombierbar				■	1 H450 64,70 €/St			SH363S
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	1*	1*	1*	1*	1	H020	93,80 €/St	ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1*	1*	1*	1	H020	100,50 €/St	ZY3N2LS
Best.-Paket, eHZ/3-Pkt., mit Si.box im RfZ	1*	1*	1*	1*	1	H020	93,80 €/St	ZY3R1SI
Best.-Paket, 3-Pkt./eHZ, m. SLS, 1-pol.,16A	1*	1*	1*	1*	1	H020	144,70 €/St	ZY415MS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	□	□	1 H081 353,40 €/St			ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	□	□	1 H081 353,40 €/St			ZAD714B

VNB: Regionen Mitte

PW - Pfalzwerke

VS - vew Saar

SWE - SYNA/Westnetz/EON-Mitte

OV - OVAG

Bitte beachten Sie abweichende Anforderungen regionaler VNB

NRM - Netzdienste Rhein-Main

EO - EON Mitte

HE - Hessen

Spannungsversorgung für das

Messsystem separat bestellen,

gemäß Übersicht Zählerplatzliste

nach Vorgaben VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 Zählerkreuze 750 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen
  und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig mit APZ	1	H080 2.292,50 €/St	ZAS207BD24A
Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig mit APZ	1	H080 2.301,10 €/St	ZAS207BD25A

Separat zu bestellen:

Bezeichnung	NRM	EO	HE	VPE	PrGr	Preis	Best.Nr.
Zählerfeldabdeckung IP54, 750 mm mit Tür	■	■	■	1	H081 238,40 €/St		ZAY750AT
Kabel-Hausanschlusskasten KH00	■	■	■	1	H081 161,80 €/St		ZAN334C
Bodenrost	□	□	□	1	H081 127,40 €/St		ZAY90274
3 x Sockelfüller	□	□	□	1	H081 33,40 €/St		ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■			1	H300 334,10 €/St		HTS350E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 35A		■	■	1	H300 321,50 €/St		HTS335E
Zählersteckklemme Drehstromzähler 63A /AC 400V	■		■	5	H610 109,60 €/St		KJ30S
Steckstitte für ZSK, 7x45mm, Drehstrom	□		□	1	H610 10,80 €/Set		KJ03Z
Ausschalter, 3-polig, 63A, sperr- + plombierbar	■	■	■	1	H450 64,70 €/St		SH363S
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1*	1*	1	H020 100,50 €/St		ZY3N2LS
Spgs.vers. eHZ mit Sich.box, 1A/25kA im UAR	1*	1*	1*	1	H020 93,80 €/St		ZY3N2SA
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	□	1	H081 353,40 €/St		ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	□	1	H081 353,40 €/St		ZAD714B

Zähleranschlusssäule mit BKE-I für 2 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 BKE-I, 450 mm für eHZ inkl. Raum für
  Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ	1	H080 2.398,60 €/St	ZAS207BE24A
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig mit APZ	1	H080 2.407,00 €/St	ZAS207BE25A

Separat zu bestellen:

Bezeichnung	PW VS SWE OV				VPE	PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	■	■	■	1 H081	120,50 €/St		ZAY300A
Kabel-Hausanschlusskasten KH00	■	■	■	■	1 H081	161,80 €/St		ZAN334C
Bodenrost	□	□	□	□	1 H081	127,40 €/St		ZAY90274
3 x Sockelfüller	□	□	□	□	1 H081	33,40 €/St		ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 50A	■				1 H300	334,10 €/St		HTS350E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 40A		■			1 H300	329,70 €/St		HTS340E
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 35A			■	■	1 H300	321,50 €/St		HTS335E
BKE-Datenschnittstelle, 450mm	■	■	■	■	1 H017	57,40 €/St		EHZ001K
Ausschalter, 3-polig, 63A, sperr- + plombierbar				■	1 H450	64,70 €/St		SH363S
Spgs.vers. eHZ mit Sich.-box, 1A/25kA im UAR	1*	1*	1*	1*	1	H020	93,80 €/St	ZY3N2SA
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	1*	1*	1*	1*	1	H020	100,50 €/St	ZY3N2LS
RJ45-Buchse, IP2X, für Hutschiene	■	■	■	■	1 H017	41,60 €/St	ZZ45WAN2PP
RJ45-Buchse, IP2X, Montage im RfZ	■	■	■	■	1 H017	41,60 €/St	ZZ45WAN2PP
Best.-Paket, eHZ/3-Pkt., mit Si.box im RfZ	1*	1*	1*	1*	1	H020	93,80 €/St	ZY3R1SI
Best.-Paket, 3-Pkt./eHZ, m. SLS, 1-pol.,16A	1*	1*	1*	1*	1	H020	144,70 €/St	ZY415MS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	□	□	□	1 H081	353,40 €/St		ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	□	□	□	1 H081	353,40 €/St		ZAD714B

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erlboden bis Unterkante HAK
• Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig 1 H080 1.691,40 €/St ZAS175BD14

Zähleranschlusssäule für Zähler 3.HZ, 5-polig 1 H080 1.699,90 €/St ZAS175BD15

Separat zu bestellen:

Bezeichnung BY VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	1 H081 174,90 €/St ZAY450AT
Kabel-Hausanschlusskasten KH00	■	1 H081 161,80 €/St ZAN334C
Bodenrost	□	1 H081 127,40 €/St ZAY90274
2 x Sockelfüller	□	1 H081 33,40 €/St ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A	■	1 H300 321,50 €/St HTS335E

Zähleranschlusssäule mit BKE-I für 1 eHZ

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 1710 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung	VPE	PrGr	Preis	Best.Nr.
Zähleranschlusssäule BKE-I für eHZ, 4-polig	1	H080 1.813,50 €/St		ZAS175BE14
Zähleranschlusssäule BKE-I für eHZ, 5-polig	1	H080 1.822,10 €/St		ZAS175BE15

Separat zu bestellen:

Bezeichnung	BY	VPE PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	1 H081 120,50 €/St		ZAY300A
Kabel-Hausanschlusskaston KH00	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	1 H081 127,40 €/St	ZAY90274
2 x Sockelfüller	□	1 H081 33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A	■	1 H300 321,50 €/St		HTS335E
BKE-Datenschnittstelle, 450mm	■	1 H017 57,40 €/St		EHZ001K

VNB: Regionen Süd

BY - Bayern

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ	1	H080 1.754,30 €/St	ZAS205BD14A
Zähleranschlusssäule für Zähler 3.HZ, 5-polig mit APZ	1	H080 1.763,00 €/St	ZAS205BD15A

Separat zu bestellen:

Bezeichnung BY VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	1 H081 174,90 €/St ZAY450AT
Kabel-Hausanschlusskasten KH00	■	1 H081 161,80 €/St ZAN334C
Bodenrost	□	1 H081 127,40 €/St ZAY90274
2 x Sockelfüller	□	1 H081 33,40 €/St ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A	■	1 H300 321,50 €/St HTS335E
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	1 H020 100,50 €/St ZY3N2LS

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102
  mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 BKE-I, 450 mm für eHZ inkl. Raum für
• Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 583 mm, T = 277 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ	1	H080 1.876,40 €/St	ZAS205BE14A
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig mit APZ	1	H080 1.885,00 €/St	ZAS205BE15A

Separat zu bestellen:

Bezeichnung BY VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	1 H081 120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	1 H081 127,40 €/St	ZAY90274
2 x Sockelfüller	□	1 H081 33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A	■	1 H300 321,50 €/St	HTS335E
BKE-Datenschnittstelle, 450mm	■	1 H017 57,40 €/St	EHZ001K
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	1 H020 100,50 €/St	ZY3N2LS

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 1 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• Zählerkreuz 450 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• mLeerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für Zähler 3.HZ, 4-polig mit APZ 1 H080 2.154,60 €/St ZAS207BD14A

Zähleranschlusssäule für Zähler 3.HZ, 5-polig mit APZ 1 H080 2.163,20 €/St ZAS207BD15A

Separat zu bestellen:

Bezeichnung BY VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 450 mm mit Tür	■	1 H081 174,90 €/St ZAY450AT
Kabel-Hausanschlusskasten KH00	■	1 H081 161,80 €/St ZAN334C
Bodenrost	□	1 H081 127,40 €/St ZAY90274
3 x Sockelfüller	□	1 H081 33,40 €/St ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A	■	1 H300 321,50 €/St HT
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	1 H020 100,50 €/St ZY
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	1 H081 353,40 €/St Z
ZAS-Nachrüstfeld, 1Verteiler 4reinig m.M	□	1 H081 353,40 €/St ZAI

Zähleranschlusssäule mit BKE-I für 1 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• BKE-I, 450 mm für eHZ inkl. Raum für Zusatzanwendung

- Anlagenseitiger Anschlussraum (AAR) 300 mm

- Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung	VPE	PrGr	Preis	Best.Nr.
Zähleranschlusssäule BKE-I für eHZ, 4-polig mit APZ	1	H0802.276,50 €/St		ZAS207BE14A
Zähleranschlusssäule BKE-I für eHZ, 5-polig mit APZ	1	H0802.285,20 €/St		ZAS207BE15A

Separat zu bestellen:

Bezeichnung	BY	VPE PrGr	Preis	Best.Nr.
TSG-Feldabdeckung IP54, 300 mm	■	1 H081 120,50 €/St		ZAY300A
Kabel-Hausanschlusskasten KH00	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	1 H081 127,40 €/St	ZAY90274
3 x Sockelfüller	□	1 H081 33,40 €/St	ZAY95075
SLS-Schalter, 3-phasig, 1-polig schaltbar 35A	■	1 H300 321,50 €/St		HTS335E
BKE-Datenschnittstelle, 450mm	■	1 H017 57,40 €/St		EHZ001K
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	1 H020 100,50 €/St		ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	1 H081 353,40 €/St		ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	1 H081 353,40 €/St		ZAD714B

VNB: Regionen Süd

BY - Bayern

Bitte beachten Sie abweichende Anforderungen regionaler VNB

Anforderung VNB

□ optional

Zähleranschlusssäule mit 3-Punktbefestigung für 2 Zähler mit APZ +1 Nachrüstfeld

Eigenschaften:

- mit Innenausbau univers Z

• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK - 2 Zählerkreuze 750 mm
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig

• 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
• Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
• inkl. Kabelsatz für Verdrahtung von HAK auf SaS
  und zugehörender Sammelschienenklemmen
• APZ-Feld nach VDE-AR-N 4100:2019-04
• Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
• Die 4-polige Ausführung ist für TN-Netz vorgesehen und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule für 2 Zähler 3.HZ, 4-polig mit APZ	1	H080 2.292,50 €/St	ZAS207BD24A
Zähleranschlusssäule für 2 Zähler 3.HZ, 5-polig mit APZ	1	H080 2.301,10 €/St	ZAS207BD25A

Separat zu bestellen:

Bezeichnung BY VPE PrGr Preis Best.Nr.

Zählerfeldabdeckung IP54, 750 mm mit Tür	■	1 H081 238,40 €/St ZAY750AT
Kabel-Hausanschlusskasten KH00	■	1 H081 161,80 €/St ZAN334C
Bodenrost	□	1 H081 127,40 €/St ZAY90274
3 x Sockelfüller	□	1 H081 33,40 €/St ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 35A	■	1 H300 321,50 €/St	HTS335E
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	1 H020 100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	1 H081 353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	1 H081 353,40 €/St	ZAD714B

Zähleranschlusssäule mit BKE-I für 2 eHZ mit APZ +1 Nachrüstfeld

Eigenschaften:

• mit Innenausbau univers Z
• Montagevorrichtung für Hausanschlusskasten (HAK)
• Säule gemäß Anwendungsregel VDE-AR-N 4102 mindestens 200 mm von Erdboden bis Unterkante HAK
• 2 BKE-I, 450 mm für eHZ inkl. Raum für
  Zusatzanwendung
• Anlagenseitiger Anschlussraum (AAR) 300 mm
• Maße: H = 2010 mm, B = 838 mm, T = 277 mm

Ausführung entsprechend 4- oder 5-polig
- 2 Hauptleitungsabweigklemmen bis 25 mm², fingersicher
- Netzseitiger Anschlussraum mit SaS-System 250 A für SLS
- inkl. Kabelsatz für Verdrahtung von HAK auf SaS
und zugehörender Sammelschienenklemmen
- APZ-Feld nach VDE-AR-N 4100:2019-04
- Leerplatz für Nachrüstfeld ZAD7..., 1050 mm
- Die 4-polige Ausführung ist für TN-Netz vorgesehen
und für TT-Netz leicht umbaubar

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule BKE-I für 2 eHZ, 4-polig mit APZ	1	H080 2.398,60 €/St	ZAS207BE24A
Zähleranschlusssäule BKE-I für 2 eHZ, 5-polig mit APZ	1	H080 2.407,00 €/St	ZAS207BE25A

Separat zu bestellen:

Bezeichnung BY VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm	■	1 H081 120,50 €/St	ZAY300A
Kabel-Hausanschlusskasten KH00	■	1 H081 161,80 €/St	ZAN334C
Bodenrost	□	1 H081 127,40 €/St	ZAY90274
3 x Sockelfüller	□	1 H081 33,40 €/St	ZAY95075
2 x SLS-Schalter, 3-phasig, 1-polig schaltbar 35A	■	1 H300 321,50 €/St	HTS335E
BKE-Datenschnittstelle, 450mm	■	1 H017 57,40 €/St	EHZ001K
Spannungsvers. eHZ/3-Punkt mit LS, 6A/25kA	■	1 H020 100,50 €/St	ZY3N2LS
ZAS-Nachrüstfeld, 1Verteiler 7reihig	□	1 H081 353,40 €/St	ZAD717
ZAS-Nachrüstfeld, 1Verteiler 4reihig m.M	□	1 H081 353,40 €/St	ZAD714B

1 Zählerplatz + 1 Leerplatz

- mit 5-Leiter-Verdrahtung

bestehend aus:

1 x Leersäule Baureihe 175
1 x K-HAS (KH00) mit Verdrahtung 16 mm²
5-Leiter-Sammelschienen-System 250 A
1 x 3 NH00-Zählervorsicherung
1 x Zählerplatz 450 mm, vorbereitet zur Nachrüstung einer Zählerfeldabdeckung IP 54
1 x Hauptschalter 3-polig, 63 A, verriegelbar im Abgang
1 x Leerplatz 300 mm, vorbereitet zur Nachrüstung eines Verteilers oder TSG-Platzes ZAD2..

Empfohlener Zukauf:

2 x Sockelfüller

1 x Bodenrost

1 x Zählerfeldabdeckung

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule 1ZP + 1LP, 2-feldig 1 H081 2.295,10 €/St ZAS175AP0

1 Zählerplatz + 1 Leerplatz

- mit 5-Leiter-Verdrahtung

bestehend aus:

1 x Leersäule Baureihe 175
1 x K-HAS (KH00) mit Verdrahtung 16 mm²
5-Leiter-Sammelschienen-System 250 A
1 x Zählerplatz 450 mm, vorbereitet zur Nachrüstung einer Abdeckung IP 54
1 x Hauptleitungsabzweigklemme 5-polig, 25 mm² im Abgang
1 x Leerplatz 300 mm, vorbereitet zur Nachrüstung eines Verteilers oder TSG-Platzes ZAD2..

Empfohlener Zukauf:

2 x Sockelfüller

1 x Bodenrost

1 x Zählerfeldabdeckung

SLS-Schalter je Zählerplatz

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule 1ZP + 1LP, 2-feldig 1 H081 1.770,80 €/St ZAS175BP0

Hinweis:

Die Montage der ZAD... Nachrüstfelder erfolgt werkseitig.

1 TSG-Platz (300 mm)

- mit D01-Steuersicherung und Verdrahtungssatz

Empfohlener Zukauf:

1 x TSG-Feldabdeckung

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, 1TSG Platz 300mm, D01 1 H081 224,90 €/St ZAD210AP0

ZAD210AP0

1 TSG-Platz (300 mm)

- mit LS-Steuersicherung und Verdrahtungssatz

Empfohlener Zukauf:

1 x TSG-Feldabdeckung

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, 1TSG Platz 300mm, LS 1 H081 233,30 €/St ZAD210BP0

ZAD210BPO

1 Montageplatte (Lochblech)

- H x B x T (mm): 300 x 245 x 6 mm (Einbautiefe 190 mm)

Empfohlener Zukauf:

1 x TSG-Feldabdeckung

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, 1Montageplatte 300mm 1 H081 122,30 €/St ZAD210B

ZAD210B

1 Verteiler 2-reihig (24TE)

- zur individuellen Bestückung, mit N/PE-Steckklemme

Empfohlener Zukauf:

1 x TSG-Feldabdeckung

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, 1Verteilefeld 2reihig 1 H081 214,60 €/St ZAD212CP0

2 Zählerplätze + 1 Leerplatz

- mit 5-Leiter-Verdrahtung

bestehend aus:

1 x Leersäule Baureihe 205
1 x K-HAS (KH00) mit Verdrahtung 25 mm²
5-Leiter-Sammelschienen-System 250 A
2 x 3 NH00-Zählervorsicherung
2 x Zählerplatz vorbereitet zur Nachrüstung einer Zählerfeldabdeckung IP 54
2 x Hauptschalter 3-polig, 63 A, verriegelbar im Abgang
1 x Leerplatz 450 mm, vorbereitet zur Nachrüstung eines Verteilers oder TSG-Platzes ZAD3..

Empfohlener Zukauf:

2 x Sockelfüller
1 x Bodenrost
1 x Zählerfeldabdeckung

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule 2ZP + 1LP, 2-feldig 1 H081 2.720,30 €/St ZAS205AP0

ZAS205BP0

2 Zählerplätze + 1 Leerplatz

- mit 5-Leiter-Verdrahtung

bestehend aus:

1 x Leersäule Baureihe 205
1 x K-HAS (KH00) mit Verdrahtung 25 mm²
5-Leiter-Sammelschienen-System 250 A
2 x Zählerplatz vorbereitet zur Nachrüstung einer Zählerfeldabdeckung IP 54
2 x Hauptleitungsabzweigklemme 5-polig, 25 mm² im Abgang, fingersicher
1 x Leerplatz 450 mm, vorbereitet zur Nachrüstung eines Verteilers oder TSG-Platzes ZAD3..

Empfohlener Zukauf:

2 x Sockelfüller
1 x Bodenrost
1 x Zählerfeldabdeckung
SLS-Schalter je Zählerplatz

Bezeichnung VPE PrGr Preis Best.Nr.

Zähleranschlusssäule 2ZP + 1LP, 2-feldig 1 H081 1.899,40 €/St ZAS205BP0

Hinweis:

Die Montage der ZAD... Nachrüstfelder erfolgt werkseitig.

1 TSG-Platz (450 mm)

- mit D01-Steuersicherung und Verdrahtungssatz

Empfohlener Zukauf:

1 x TSG-Feldabdeckung

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, 1TSG Platz 450mm, D01 1 H081 245,10 €/St ZAD310AP0

ZAD310AP0

1 TSG-Platz (450 mm)

- mit LS-Steuersicherung und Verdrahtungssatz

Empfohlener Zukauf:

1 x TSG-Feldabdeckung

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, 1TSG Platz 450mm, LS 1 H081 258,10 €/St ZAD310BP0

ZAD310BPO

1 Montageplatte (Lochblech)

- H x B x T (mm): 450 x 245 x 6 mm (Einbautiefe 190 mm)

Empfohlener Zukauf:

1 x TSG-Feldabdeckung

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, 1Montageplatte 450mm 1 H081 132,00 €/St ZAD310B

1 Verteiler 3-reihig (36TE)

- zur individuellen Bestückung, mit N/PE-Steckklemme

Empfohlener Zukauf:

1 x TSG-Feldabdeckung

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, 1Verteilerfeld 3reihig 1 H081 234,70 €/St ZAD313CP0

Bezeichnung VPE PrGr Preis Best.Nr.

Sockelfüller für Säulen u. Schränke, 251 1 H081 33,40 €/St ZAY95075

Feldabdeckung mit Tür

- IP54

Bezeichnung VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm mit Tür 1 H081 120,50 €/St ZAY300A

Zählerfeldabdeckung IP54, 450 mm mit Tür 1 H081 174,90 €/St ZAY450AT

Zählerfeldabdeckung IP54, 750 mm mit Tür 1 H081 238,40 €/St ZAY750AT

ZAS-Nachrüstfelder zum Einbau in ZAS mit Leerplätzen 750 mm

• zur individuellen Bestückung
• 7 Reihen mit N-/PE-Steckklemme

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, 1Verteiler 7reihig 1 H081 353,40 €/St

ZAD717

ZAS-Nachrüstfelder zum Einbau in ZAS mit Leerplätzen 750 mm

• zur individuellen Bestückung
• 4 Reihen + 1MP mit N-/PE-Steckklemme

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, 1 Verteiler 4reihig m.M

1 H081

353,40 €/St

ZAD714B

STAS- Straßenbeleuchtungs- anschlusssäulen

Die Straßenbeleuchtungsanschlusssäulen sind nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und decken die jeweiligen TAB-Anforderungen ab. Zählerplätze bzw. TSG-Platz beinhalten je nach Ausführung eine IP54-Abdeckung, je nach Ausführung sind Leerplätze für Nachrüstfelder vorgesehen. Grundsätzlich wird zwischen den beiden Steuerungsarten Direktschaltung und Fortschaltung unterschieden.

STAS-Straßenbeleuchtungsanschlusssäulen 68

Nachrüstfelder 5-reihig (750 mm) für STAS 69

STAS-Straßenbeleuchtungsanschlusssäulen, Zubehör

70

- mit Zählerzu- und abgangsverdrahtung

ZAB175AP0

STAS, Baureihe 175, 1 Zählerplatz + 1 Leerplatz

• 5-Leiter-Verdrahtung
• Leerplatz muss bestückt werden

bestehend aus:

1 x Leersäule Baureihe 175
5-Leiter-Sammelschienen-System 250 A
1 x Leerplatz für Nachrüstfeld BH 5 (750 mm)
Zählerplätze vorbereitet zur Nachrüstung einer Zählerfeldabdeckung IP 54 (450 mm)

Empfohlener Zukauf:

2 x Sockelfüller
1 x Bodenrost
1 x Zählerfeldabdeckung
SLS-Schalter je Zählerplatz

Bezeichnung VPE PrGr Preis Best.Nr.

STAS 1ZP + 1LP, 2feldig 1 H081 1.127,70 €/St ZAB175AP0

ZAB205AP0A

STAS, Baureihe 175, 1 Zählerplatz + 1 Leerplatz

• 5-Leiter-Verdrahtung
• Nachrüstfeld ZAD515AP0

bestehend aus:

1 x Leersäule Baureihe 205
5-Leiter-Sammelschienen-System 250 A
1 x Nachrüstfeld ZAD515AP0 eingebaut
Zählerplätze vorbereitet zur Nachrüstung einer Zählerfeldabdeckung IP 54 (450 mm)

Empfohlener Zukauf:

2 x Sockelfüller
1 x Bodenrost
1 x Zählerfeldabdeckung
SLS-Schalter je Zählerplatz

Bezeichnung VPE PrGr Preis Best.Nr.
STAS,1ZP,1TSG,VertLeer,2feldig 1 H081 2.265,30 €/St ZAB205AP0A
STAS,1ZP,1TSG,VertD02,2feldig 1 H081 4.867,20 €/St ZAB205AP0B
STAS,1ZP,1TSG,VertLS,2feldig	1	H081	5.173,20 €/St ZAB205AP0C

Hinweis:

Die Montage der ZAD... Nachrüstfelder erfolgt werkseitig.

Verteilerfeld (60 TE)

- zur individuellen Bestückung mit 1 x Hauptleitungsabzweigklemme 5-polig, fingersicher mit N/PE-Steckklemme

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, Vt. 5reihig + HLAK 1 H081 319,30 €/St ZAD515AP0

Verteilerfeld mit D02-Elementen im Abgang

• für Direkt-/Nacht-/Hallbnachtschaltung
• mit D02-Elementen im Abgang
• 6 Abgänge
• Abgangsklemmen 16 mm²

bestehend aus:

12 x D02-Sicherungsssockel 63 A
2 x Schütz 63 A/AC1, 3-polig
2 x Gruppenschalter Hand/0/Automatik
1 x Schaltuhr
1 x Dämmerungsschalter

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, mit D02 Element 1 H081 1.969,90 €/St ZAD515BP0

Verteilerfeld mit LS-Schalter 16 A, B im Abgang

• für Direkt-/Nacht-/Halbnachtschaltung
• mit LS-Schalter 16 A, B im Abgang
• 6 Abgänge
• Abgangsklemmen 16 mm²

bestehend aus:

12 x LS-Schalter 16 A, B
2 x Schütz 63 A/AC1, 3-polig
2 x Gruppenschalter Hand/0/Automatik
1 x Schaltuhr
1 x Dämmerungsschalter

Bezeichnung VPE PrGr Preis Best.Nr.

ZAS-Nachrüstfeld, mit LS Schalter B 16A 1 H081 2.053,40 €/St ZAD515CP0

Bezeichnung VPE PrGr Preis Best.Nr.

Sockelfüller für Säulen u. Schränke, 251 1 H081 33,40 €/St ZAY95075

ZAY90274

Bodenrost

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenrost aus Stahlblech für 155/175/205 1 H081 127,40 €/St ZAY90274

Feldabdeckung mit Tür

- IP54

Bezeichnung VPE PrGr Preis Best.Nr.

TSG-Feldabdeckung IP54, 300 mm mit Tür 1 H081 120,50 €/St ZAY300A

Zählerfeldabdeckung IP54, 450 mm mit Tür 1 H081 174,90 €/St ZAY450AT

Verteilersäulen

Unsere Verteilersäulen gibt es rund oder eckig. Sie sind unterschiedlich dimensioniert in verschiedenen Baureihen erhältlich und können mit Montageplatten oder Einbaufel- dern bestückt werden. Das Gehäuse im Rippendesign, das Plakatieren erschwert, und der Sockel bilden eine Einheit. Auf Wunsch ist ein Bodenrost erhältlich, der für eine größere Standfestigkeit auf Sand- und Kiesböden sorgt.

Leersäulen, Baureihe 142, 162 74

Leersäulen, Baureihe 142, 162, Zubehör 75

Leersäulen, Baureihe 152, 155, 157 76

Leersäulen, Baureihe 152, 155, 157, Zubehör 77

Leersäulen, Baureihe 172, 175, 177 78

Leersäulen, Baureihe 172, 175, 177, Zubehör 79

Leersäulen, Baureihe 202, 205, 207 80

Leersäulen, Baureihe 202, 205, 207, Zubehör 81

Verteilersäulen - Zubehör für Einbauten 82

Verteilersäulen - Baureihe 115, 135, rund 84

ZAL142

ZAL.. Verteilersäule - Baureihe 142/162

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 142, leer 1 H081 535,40 €/St ZAL142

Verteilersäule Baureihe 162, leer 1 H081 563,90 €/St ZAL162

ZAL142P

ZAL..P mit eingebauter PVC-Montageplatte - Baureihe 142/162

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 142, mit MP 1 H081 566,60 €/St ZAL142P

Verteilersäule Baureihe 162, mit MP 1 H081 608,40 €/St ZAL162P

Montageplatten für ZAL142/162

• aus selbstverlöschendem Kunststoff
• für diversen Aufbau
• 6 mm stark

Bezeichnung VPE PrGr Preis Best.Nr.

Montagepl. für ZAL142, PVC 600x276x6mm 1 H081 50,90 €/St ZAY47433M

Montagepl. für ZAL162, PVC 800x276x6mm 1 H081 63,20 €/St ZAY47434M

ZAY47433M

Befestigungssätze für Einbaufelder - für ZAL142/162

• mit Membranflansch im Zugang
• ZAY51TA: nicht für Zählerfelder geeignet

Bezeichnung VPE PrGr Preis Best.Nr.

Befestigungssatz für EBF in ZAL 142/162 1 H081 130,10 €/St ZAY41TA

Befestigungssatz für EBF in ZAL162 1 H081 133,80 €/St ZAY51TA

ZAY41TA

Einbaufeld für Montageplatte - für ZAY41TA

• Zum Einbau in alle Leersäulen.
• Mit N- und PE-Schienen.
• Verteilerfelder, gebaut nach DIN EN 61349 / DIN VDE 0660 Teil 504 / DIN VDE 43880
• Erforderlicher Zukauf: Abschottungen

Bezeichnung VPE PrGr Preis Best.Nr.

Baustein, universN, 450x250mm, mit MP.f.VDI 1 H110 113,80 €/St UD31M1

ZAL.. Verteilersäule - Baureihe 152/155/157

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 152, leer 1 H081 802,80 €/St ZAL152

Verteilersäule Baureihe 155, leer 1 H081 909,30 €/St ZAL155

Verteilersäule Baureihe 157, leer 1 H081 1.060,50 €/St ZAL157

ZAL..P mit eingebauter PVC-Montageplatte - Baureihe 152/155/157

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 152, mit MP 1 H081 832,80 €/St ZAL152P

Verteilersäule Baureihe 155, mit MP 1 H081 957,80 €/St ZAL155P

Verteilersäule Baureihe 157, mit MP 1 H081 1.145,60 €/St ZAL157P

Montageplatten für ZAL152/155/157

- Eine Montageplatte kann nicht in Kombination mit einem

Einbaufeld montiert werden.

- aus selbstverlöschendem Kunststoff

- für diversen Aufbau

- 6 mm stark

Bezeichnung VPE PrGr Preis Best.Nr.

Montagepl. für ZAL152, PVC 700x278x6mm 1 H081 52,70 €/St ZAY79271M

Montagepl. für ZAL155, PVC 700x500x6mm 1 H081 88,00 €/St ZAY79272M

Montagepl. für ZAL157, PVC 755,5x700x6mm 1 H081 122,30 €/St ZAY79273M

ZAY79271M

Befestigungssätze für Einbaufelder - für ZAL152/155/157

- Ein Einbaufeld kann nicht in Kombination mit einer

Montageplatte montiert werden.

- mit Membranflansch im Zugang

Bezeichnung VPE PrGr Preis Best.Nr.

Befestigungssatz für EBF in ZAL152/172 1 H081 165,20 €/St ZAY51T

Befestigungssatz für EBF in ZAL155/175 1 H081 258,10 €/St ZAY52T

Befestigungssatz für EBF in ZAL157/177 1 H081 346,10 €/SI ZAY53T

ZAY51T

Einbaufelder Reihenabstand 125 mm für Reiheneinbaugeräte

- Zum Einbau in alle Leersäulen.

- Mit N- und PE-Schienen.

- Verteilerfelder, gebaut nach DIN EN 61349 / DIN VDE 0660 Teil 504 / DIN VDE 43880

- Erforderlicher Zukauf: Abschottungen

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilerfeld, univ.Z, 750mm, 5-reihig 1 H016 183,20 €/St ZU15S

ZU15S

Zählerfeld

- nur für Zwischenzähler

- TAB-gerechte Zähleranschlusssäulen finden Sie in der Strom im Freien Zählerplatzliste

- unverdrahtet

Bezeichnung VPE PrGr Preis Best.Nr.

Einbausatz, univ.Z, 750mm, 1ZP, 1-feldig

1

H016

188,70 €/St

ZU11

ZU11

ZAL172

ZAL.. Verteilersäule - Baureihe 172/175/177

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 172, leer 1 H081 824,90 €/St ZAL172

Verteilersäule Baureihe 175, leer 1 H081 891,40 €/St ZAL175

Verteilersäule Baureihe 177, leer 1 H081 1.102,50 €/St ZAL177

ZAL175P

ZAL..P mit eingebauter PVC-Montageplatte - Baureihe 172/175/177

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 172, mit MP 1 H081 858,00 €/St ZAL172P

Verteilersäule Baureihereihe 175 mit MP 1 H081 998,30 €/St ZAL175P

Verteilersäule Baureihe 177, mit MP 1 H081 1.249,30 €/St ZAL177P

Montageplatten für für ZAL172/175/177

- Eine Montageplatte kann nicht in Kombination mit einem

Einbaufeld montiert werden.

• aus selbstverlöschendem Kunststoff
• für diversen Aufbau
• 6 mm stark

Bezeichnung VPE PrGr Preis Best.Nr.

Montagepl. für ZAL172, PVC 850x278x6mm 1 H081 58,30 €/St ZAY79269M

Montagepl. für ZAL175, PVC 850x500x6mm 1 H081 93,90 €/St ZAY47435M

Montagepl. für ZAL177, PVC 850x756x6mm 1 H081 141,50 €/St ZAY79270M

ZAY79269M

Befestigungssätze für Einbaufelder - für ZAL172/175/177

- Ein Einbaufeld kann nicht in Kombination mit einer

Montageplatte montiert werden.

- mit Membranflansch im Zugang

Bezeichnung VPE PrGr Preis Best.Nr.

Befestigungssatz für EBF in ZAL152/172 1 H081 165,20 €/St ZAY51T

Befestigungssatz für EBF in ZAL155/175 1 H081 258,10 €/St ZAY52T

Befestigungssatz für EBF in ZAL157/177 1 H081 346,10 €/St ZAY53T

ZAY51T

Einbaufeld Reihenabstand 125 mm für Reiheneinbaugeräte

• Zum Einbau in alle Leersäulen.
• Mit N- und PE-Schienen.
• Verteilerfelder, gebaut nach DIN EN 61349 / DIN VDE 0660 Teil 504 / DIN VDE 43880
• Erforderlicher Zukauf: Abschottungen

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilerfeld,univ.Z,750mm,5-reihig 1 H016 183,20 €/St ZU15S

ZU15S

Zählerfeld

• nur für Zwischenzähler
• TAB-gerechte Zähleranschlusssäulen finden Sie in der Strom im Freien Zählerplatzliste
• unverdrahtet

Bezeichnung VPE PrGr Preis Best.Nr.

Einbausatz, univ.Z, 750mm, 1ZP, 1-feldig

1 H016

188,70 €/St

ZU11

ZU11

ZAL.. Verteilersäule - Baureihe 202/205/207

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 202, leer 1 H081 891,40 €/St ZAL202

Verteilersäule Baureihe 205, leer 1 H081 1.023,30 €/St ZAL205

Verteilersäule Baureihe 207, leer 1 H081 1.315,10 €/St ZAL207

ZAL..P mit eingebauter PVC-Montageplatte - Baureihe 202/205/207

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 202, mit MP 1 H081 947,00 €/St ZAL202P

Verteilersäule Baureihe 205, mit MP 1 H081 1.084,50 €/St ZAL205P

Verteilersäule Baureihe 207, mit MP 1 H081 1.413,30 €/St ZAL207P

Montageplatten für für ZAL202/205/207

- Eine Montageplatte kann nicht in Kombination mit einem

Einbaufeld montiert werden.

- aus selbstverlöschendem Kunststoff

- für diversen Aufbau

- 6 mm stark

Bezeichnung VPE PrGr Preis Best.Nr.

Montagepl. für ZAL202, PVC 1000x278x6mm 1 H081 64,50 €/St ZAY79267M

Montagepl. für ZAL205, PVC 1000x500x6mm 1 H081 100,70 €/St ZAY47436M

Montagepl. für ZAL207, PVC 1000x765x6mm 1 H081 161,10 €/St ZAY79268M

ZAY79267M

Befestigungssätze für Einbaufelder - für ZAL202/205/207

- Ein Einbaufeld kann nicht in Kombination mit einer

Montageplatte montiert werden.

- mit Membranflansch im Zugang

Bezeichnung VPE PrGr Preis Best.Nr.

Befestigungssatz für EBF in ZAL202 1 H081 241,10 €/St ZAY61T

Befestigungssatz für EBF in ZAL205 1 H081 262,50 €/St ZAY62T

Befestigungssatz für EBF in ZAL207 1 H081 357,40 €/St ZAY63T

ZAY61T

Einbaufeld Reihenabstand 125 mm für Reiheneinbaugeräte

- Zum Einbau in alle Leersäulen.

- Mit N- und PE-Schienen.

- Verteilerfelder, gebaut nach DIN EN 61349 / DIN VDE 0660 Teil 504 / DIN VDE 43880

- Erforderlicher Zukauf: Abschottungen

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilerfeld, univ. Z, 900mm, 6-reihig 1 H016 213, 90 €/St ZU26KS

ZU26KS

Zählerfeld

- nur für Zwischenzähler

- TAB-gerechte Zähleranschlusssäulen finden Sie in der Strom im Freien Zählerplatzliste

- unverdrahtet

Bezeichnung VPE PrGr Preis Best.Nr.

Einbausatz, univ.Z, 900mm, 1ZP, 1-feldig

ZU21A

Einbaufeld für Montageplatte

- Zum Einbau in alle Leersäulen

- Mit N- und PE-Schienen

- Verteilerfelder, gebaut nach DIN EN 61349 / DIN VDE 0660 Teil 504 / DIN VDE 43880

Erforderlicher Zukauf:

Abschottungen

Bezeichnung VPE PrGr Preis Best.Nr.

Baustein, universN, 900x250mm, mit MP.f.VDI

1

H110

245,00 €/St

UD61M1

Leitungseinführungsflansch für nicht plombierbaren Bereich

• für nicht plombierbaren Bereich für Leitungseinführungen von oben und unten
• zum Durchstecken von Leitungen für Schränke IP 44/54

Bezeichnung VPE PrGr Preis Best.Nr.

Leitungseinführungsflansch, nicht plomb. 1 H106 24,80 €/St FZ426

FZ466N

Einführungsflansch zum Ausschneiden

- für Leitungseinführungen von oben und unten mit Vorprägungen 12 x M16, 4 x M20 - für Schränke IP 44/54

Bezeichnung VPE PrGr Preis Best.Nr.

Leitungseinführungstflansche IP44/54,univ 1 H106 28,30 €/St FZ466N

FZ425

Einführungsflansch zum Ausschneiden für plombierten Bereich

- für Leitungseinführungen von oben und unten

Bezeichnung VPE PrGr Preis Best.Nr.

Leitungseinführungsflansch,plomb.Bereich 1 H106 24,70 €/St FZ425

KN06N

N-Klemmblock

• QC N-Klemme 6 Klemmstellen
• 1TE, 30 mm

Bezeichnung VPE PrGr Prels Best.Nr.

QC N-Klemme 6 Klemmstellen 1 H123 4,70 €/St KN06N

KN06E

PE-Klemmblock

• QC PE-Klemme 6 Klemmstellen
• 1TE, 30 mm

Bezeichnung VPE PrGr Preis Best.Nr.

QC PE-Klemme 6 Klemmstellen

1 H123

4,70 €/St

KN06E

• 3,5 TE pro Träger
• 105 mm bestückbare Breite

Bezeichnung VPE PrGr Preis Best.Nr.

QC Adapter leer

1 H123 3,85 €/St

KN00A

Hauptleitungsabzweigklemmen

• Berührungsschutz gemäß DGUV Vorschrift 3
• KH23C: 3polig, 2x25/2x16 mm²
• KH25C: 5polig, 2x25/2x16 mm²

Bezeichnung VPE PrGr Preis Best.Nr.

Hauptl.Abzweigkl., 3P, 2x25/2x16mm²

5 H610

19,90 €/St

KH23C

Hauptl.Abzweigkl., 5P, 2x25/2x16mm²

5 H610

32,70 €/St

KH25C

Abdeckstreifen

• RAL 9010 (reinweiß)
• im 9 mm Raster vorgeprägt
  -219mm
• für 12 PLE

S35S

Bezeichnung VPE PrGr Preis Best.Nr.

Abdeckstreifen,brechbar,219 mm,für 12PLE 10 H050 3,95 €/St S35S

PE/N-Klemme auf Träger waagerecht

• mit QuickConnect-Technik
• FZ381: Träger mit 2x14 PE/N-Klemmen
  N+PE 3x25 + 11x4 mm²
• FZ383: Träger mit 2x22 PE/N-Klemmen
  N+PE 5x25 + 17x4 mm²

FZ381

Bezeichnung VPE PrGr Preis Best.Nr.

Träger m. 2x14 PE/N-Klemmen,QuickConnect 1 H610 17,30 €/St FZ381

Träger m. 2x22 PE/N-Klemmen,QuickConnect 1 H610 25,10 €/St FZ383

Isolierstück

• mit Schrauben
• zum isolierten Aufbau der Hutprofilschienen 7,5 mm²
• mit Befestigungsschrauben
• Satz = 2 Stück

U84T

Bezeichnung VPE PrGr Preis Best.Nr.

Isolierstück mit Schrauben, Satz=2 Stück 1 H017 8,30 €/St

U84T

Verschlussbolzen

• für Berührschutzabdeckung
• plombierbar

UZ06A1

Bezeichnung VPE PrGr Preis Best.Nr.

Verschlussbolzen, universN, Ersatzteil 1 H111 1,13 €/St UZ06A1

Frontblende, Ersatzteil für ZAS-Säulen

Bezeichnung VPE PrGr Preis Best.Nr.

Frontblende, Ersatzteil, ZAS, BR202	1	H081	55,00 €/St	ZAY79362
Frontblende, Ersatzteil, ZAS, BR155/175 1 H081 56,40 €/St		ZAY79363
Frontblende, Ersatzteil, ZAS, BR205	1	H081	70,80 €/St	ZAY79364
Frontblende, Ersatzteil, ZAS, BR157/177 1 H081 67,10 €/St		ZAY79365
Frontblende, Ersatzteil, ZAS, BR207	4	H081	85,30 €/St	ZAY79366
Frontblende, Ersatzteil, ZAS, BR152/172 1 H081 46,10 €/St		ZAY79372

ZAY79362

Tür, Ersatzteil für ZAS-Säulen

Bezeichnung VPE PrGr Preis Best.Nr.

Tör, Ersatzteil, ZAS, für BR152	1	H081	154,20 €/St	ZAY88700
Tör, Ersatzteil, ZAS, für BR172	1	H081	140,00 €/St	ZAY88701
Tör, Ersatzteil, ZAS, für BR202	1	H081	184,70 €/St	ZAY88702
Tör, Ersatzteil, ZAS, für BR155	1	H081	178,90 €/St	ZAY88703
Tör, Ersatzteil, ZAS, für BR175	1	H081	193,00 €/St	ZAY88704
Tör, Ersatzteil, ZAS, für BR205	1	H081	209,40 €/St	ZAY88705
Tör, Ersatzteil, ZAS, für BR157	1	H081	192,00 €/St	ZAY88706
Tör, Ersatzteil, ZAS, für BR177	1	H081	248,80 €/St	ZAY88707
Tör, Ersatzteil, ZAS, für BR207	1	H081	225,00 €/St	ZAY88708

Verteilersäule 115 rund, mit Stecktür und Montageplatte

- Abmessung Montageplatte: H x B: 350 x 260 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 115 rund mit MP 1 H081 539,30 €/St ZAL115P

ZAL115P

ZAL135P

Verteilersäule 135 rund, mit Stecktür und Montageplatte

• Abmessung Montageplatte: H x B: 550 x 290 mm
• z. B. für Kleinverteiler

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 135 rund mit MP 1 H081 706,90 €/St ZAL135P

ZAL135PH

Verteilersäule 135 rund, mit Stecktür und Montageplatte

• Abmessung Montageplatte: H x B: 420 x 270 mm
• für die Montage von Kabel-Hausanschlusskästen KH00 nach DIN 43 627 (Baureihe K3 + K4)

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 135 rund mit MP 1 H081 701,40 €/St ZAL135PH

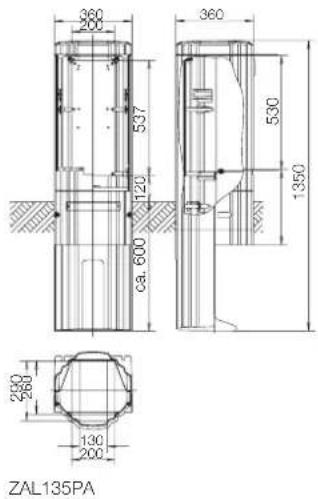

Verteilersäule 135 rund, mit Stecktür, Montageplatte und Festplatzausschnitt

- Abmessung Montageplatte: H x B: 537 x 200 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 135 rund mit MP 1 H081 911,10 €/St ZAL135PA

Frontblende als Ersatzteil für runde Säule, H:1350mm

Bezeichnung VPE PrGr Preis Best.Nr.

Frontblende, Ersatz, runde Säule, H:1350mm 1 H081 36,80 €/St ZAY76777

Kabelverteilersäulen mit Sammelschienen- System

Die Kabelverteilersäulen sind mit Sammelschienen ausgerüstet. Auch sie werden in verschiedenen Baureihen angeboten. Die Kabelverteilersäule und der Sockel bilden eine Einheit, erhältlich ist auch ein Bodenrost. Das Gehäuse im Rippendesign erschwert das Plakatieren. Bei einer freistehenden Kabelverteilersäule können die Türen bis zu einem Winkel von 180 Grad geöffnet werden. Stehen die Verteilersäulen dicht aneinander gereiht, beträgt der Türöffnungswinkel 90 Grad.

Kabelverteilersäulen mit

Sammelschienen-System

88

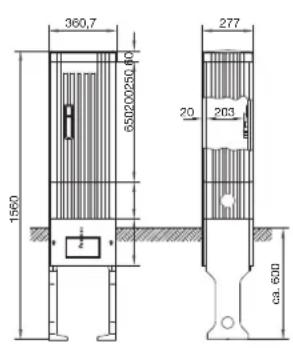

Kabelverteilersäulen mit Sammelschienen-System, Baureihe 152

• 4 x E-Cu 30 x 6 mm
• Maximalbestückung 2 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilersäule Baureihe 152 mit SaS 1 H081 937,10 €/St ZAK152A

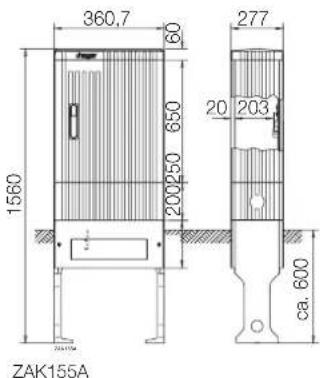

Kabelverteilersäulen mit Sammelschienen-System, Baureihe 155

• 4 x E-Cu 30 x 6 mm
• Maximalbestückung 4 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilersäule Baureihe 155 mit SaS 1 H081 1.115,20 €/St ZAK155A

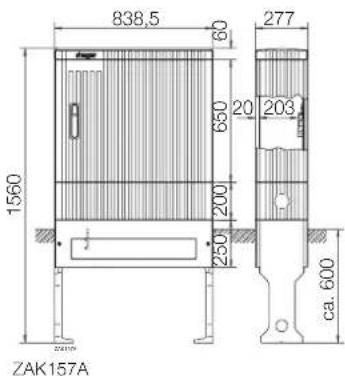

Kabelverteilersäulen mit Sammelschienen-System, Baureihe 157

• 4 x E-Cu 30 x 6 mm
• Maximalbestückung 7 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilersäule Baureihe 157 mit SaS 1 H081 1.502,30 €/St ZAK157A

Kabelverteilersäulen mit Sammelschienen-System, Baureihe 172

• 4 x E-Cu 30 x 6 mm
• Maximalbestückung 2 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilersäule Baureihe 172 mit SaS 1 H081 947,00 €/St ZAK172A

ZAK172A

Kabelverteilersäulen mit Sammelschienen-System, Baureihe 175

• 4 x E-Cu 30 x 6 mm
• Maximalbestückung 4 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilersäule Baureihe 175 mit SaS 1 H081 1.150,90 €/St ZAK175A

ZAK175A

Kabelverteilersäulen mit Sammelschienen-System, Baureihe 177

• 4 x E-Cu 30 x 6 mm
• Maximalbestückung 7 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilersäule Baureihe 177 mit SaS 1 H081 1.563,30 €/St ZAK177A

ZAK177A

Kabelverteilersäulen mit Sammelschienen-System, Baureihe 202

• 4 x E-Cu 30 x 6 mm
• Maximalbestückung 2 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilersäule Baureihe 202 mit SaS 1 H081 1.041,20 €/St ZAK202A

Kabelverteilersäulen mit Sammelschienen-System, Baureihe 205

• 4 x E-Cu 30 x 6 mm
• Maximalbestückung 4 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilorsäule Baureihe 205 mit SaS 1 H081 1.287,20 €/St ZAK205A

Kabelverteilersäulen mit Sammelschienen-System, Baureihe 207

• 4 x E-Cu 30 x 6 mm
• Maximalbestückung 7 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilersäule Baureihe 207 mit SaS 1 H081 1.802,60 €/St ZAK207A

Kabelverteiler- schränke

Unsere Kabelverteilerschränke sind als Leerschrank unbe- stückt, mit Montageplatte oder mit Sammelschienensystem erhältlich. Sie können mit einem Eingrabsockel, einem Boden- aufbausockel oder mit Hilfe einer Wandkonsole montiert werden. Der maximale Öffnungswinkel der Türen ist 180 Grad bei freiem Stand des Verteilerschranks und 90 Grad bei ange- reihten Gehäusen. Bei den größeren Verteilerschränken sind zwei unabhängig voneinander abschließbare Türen möglich.

Kabelverteilerschränke -Größe 00/Bauhöhe 845	94
Kabelverteilerschränke -Größe 00/Bauhöhe 845, Zubehör	95
Kabelverteilerschränke -Größe 0/Bauhöhe 845	96
Kabelverteilerschränke -Größe 0/Bauhöhe 845, Zubehör	97
Kabelverteilerschränke -Größe 0/Bauhöhe 1005	98
Kabelverteilerschränke -Größe 0/Bauhöhe 1005, Zubehör	99
Kabelverteilerschränke -Größe 0/Bauhöhe 1355	100
Kabelverteilerschränke -Größe 0/Bauhöhe 1355, Zubehör	101
Kabelverteilerschränke -Größe 1/Bauhöhe 845	102
Kabelverteilerschränke -Größe 1/Bauhöhe 845, Zubehör	103
Kabelverteilerschränke -Größe 1/Bauhöhe 1005	104
Kabelverteilerschränke -Größe 1/Bauhöhe 1005, Zubehör	105
Kabelverteilerschränke -Größe 1/Bauhöhe 1355	106
Kabelverteilerschränke -Größe 1/Bauhöhe 1355, Zubehör	107
Kabelverteilerschränke -Größe 2/Bauhöhe 845	108
Kabelverteilerschränke -Größe 2/Bauhöhe 845, Zubehör	109
Kabelverteilerschränke -Größe 2/Bauhöhe 1005	110
Kabelverteilerschränke -Größe 2/Bauhöhe 1005, Zubehör	111
Kabelverteilerschränke -Größe 2/Bauhöhe 1355	112

Kabelverteilerschränke -Größe 2/Bauhöhe 1355, Zubehör	113
Kabelverteilerschränke, Zubehör 114
Verteilersäulen und Kabelverteilerschränke, Einbaueinheiten	116
Verteilersäulen und Kabelverteilerschränke, Anschlusstechnik	118

Bei Kabelverteilerschränken mit Sammelschienen-System, bei denen Bestückungsflächen frei bleiben, wird empfohlen, diese mit einer Berührschutzabdeckung zu versehen.

Empfohlener Zukauf:

2 x Sockelfüller

1 x Bodenrost

ZAL084

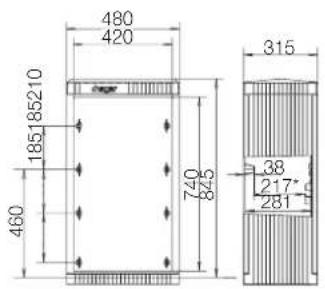

Größe 00/Bauhöhe 845, Leerschrank

- eintürig

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.00/845, leer 1 H081 779,20 €/St ZAL084

Größe 00/Bauhöhe 845, mit Montageplatte

• eintürg
• Montageplatte, Material: PVC
• Abmessung H x B x T: 772 x 408 x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.00/845, mit MP 1 H081 859,40 €/St ZAL084P

ZAK084GA

Größe 00/Bauhöhe 845, mit SaS-System

• eintüng
• E-Cu 30 x 6 mm (4-Leiter)
• Maximalbestückung 4 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.00/845, mit SaS 1 H081 1.134,30 €/St ZAK084GA

Eingrabsockel

- Bausatz

Bezeichnung VPE PrGr Preis Best.Nr.

Eingrabsockel Größe 00, 900mm 1 H081 419,80 €/St ZAX004

Bei Kabelverteilerschränken mit Sammelschienen-System, bei denen Bestückungsflächen frei bleiben, wird empfohlen, diese mit einer Berührschutzabdeckung zu versehen.

Empfohlener Zukauf:

2 x Sockelfüller

1 x Bodenrost

Größe 0/Bauhöhe 845, Leerschrank

- eintürig

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.0/845, leer 1 H081 714,00 €/St ZAL080

Größe 0/Bauhöhe 845, mit Montageplatte

• eintürig
• Montageplatte, Material: PVC
• Abmessung H x B x T: 772 x 520x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.0/845, mit MP 1 H081 844,20 €/St ZAL080P

Größe 0/Bauhöhe 845, mit SaS-System

• eintüng
• E-Cu 30 x 6 mm (4-Leiter)
• Maximalbestückung 5 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.0/845, mit SaS 1 H081 1.067,90 €/St ZAK080GA

Eingrabsockel

- Bausatz

Bezeichnung VPE PrGr Preis Best.Nr.

Eingrabsockel Größe 0, 900mm 1 H081 488,80 €/St ZAX005

Eingrabsockel Größe 0, erhöht (1125mm) 1 H081 844,20 €/St ZAX030

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenaufbausockel Größe 0, 250mm 1 H081 488,80 €/St ZAX014

Bei Kabelverteilerschränken mit Sammelschienen-System, bei denen Bestückungsflächen frei bleiben, wird empfohlen, diese mit einer Berührschutzabdeckung zu versehen.

Empfohlener Zukauf:

2 x Sockelfüller

1 x Bodenrost

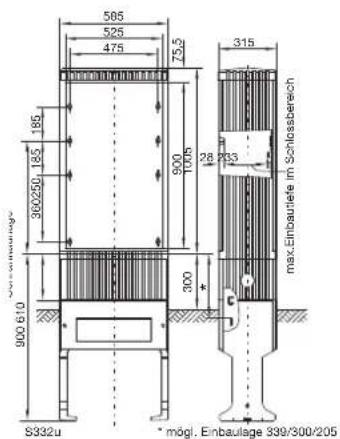

ZAL100

Größe 0/Bauhöhe 1005, Leerschrank

- eintürig

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.0/1005, leer 1 H081 1.000,80 €/St ZAL100

ZAL100P

Größe 0/Bauhöhe 1005, mit Montageplatte

- eintürg

- Montageplatte, Material: PVC

- Abmessung H x B x T: 925 x 511 x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.0/1005, mit MP 1 H081 1.113,80 €/St ZAL100P

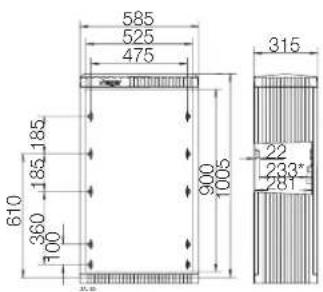

Größe 0/Bauhöhe 1005, mit SaS-System

- eintürig

- E-Cu 30 x 6 mm (4-Leiter)

- Maximalbestückung 5 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.0/1005, mit SaS 1 H081 1.319,10 €/St ZAK100GA

Eingrabsockel

- Bausatz

Bezeichnung VPE PrGr Preis Best.Nr.

Eingrabsockel Größe 0, 900mm 1 H081 488,80 €/St ZAX005

Eingrabsockel Größe 0, erhöht (1125mm) 1 H081 844,20 €/St ZAX030

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenaufbausockel Größe 0, 250mm 1 H081 488,80 €/St ZAX014

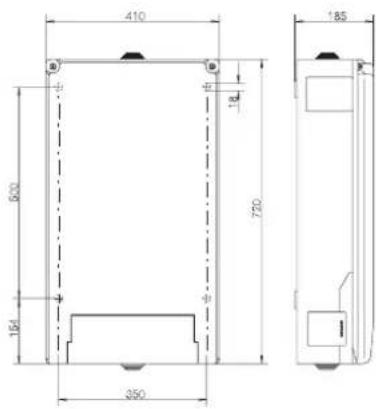

Wandkonsole

• Größe 0 mit Abdeckplatte
• 4 x Steckschieber mit abgestufter Dichtung für Kabel 50–185 mm² (nur für Innenanwendungen geeignet)

Bezeichnung VPE PrGr Preis Best.Nr.

Wandkonsole Größe 0, mit Abdeckung 1 H081 763,70 €/St ZAX011

Bei Kabelverteilerschränken mit Sammelschienen-System, bei denen Bestückungsflächen frei bleiben, wird empfohlen, diese mit einer Berührschutzabdeckung zu versehen.

Empfohlener Zukauf:

2 x Sockelfüller

1 x Bodenrost

ZAL130

Größe 0/Bauhöhe 1355, Leerschrank

- eintürig

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.0/1355, leer 1 H081 1.232,70 €/St ZAL130

ZAL130P

Größe 0/Bauhöhe 1355, mit Montageplatte

- eintürig

- Montageplatte, Material: PVC

- Abmessung H x B x T: 1245 x 511 x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.0/1355, mit MP 1 H081 1.408,10 €/St ZAL130P

Eingrabsockel

- Bausatz

Bezeichnung VPE PrGr Preis Best.Nr.

Eingrabsockel Größe 0, 900mm 1 H081 488,80 €/St ZAX005

Eingrabsockel Größe 0, erhöht (1125mm) 1 H081 844,20 €/St ZAX030

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenaufbausockel Größe 0, 250mm 1 H081 488,80 €/St ZAX014

Bei Kabelverteilerschränken mit Sammelschienen-System, bei denen Bestückungsflächen frei bleiben, wird empfohlen, diese mit einer Berührschutzabdeckung zu versehen.

Empfohlener Zukauf:

3 x Sockelfüller

1 x Bodenrost

ZAL081

Größe 1/Bauhöhe 845, Leerschrank

- eintürig

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr. 1/845, leer 1 H081 777,60 €/St ZAL081

ZAL081P

Größe 1/Bauhöhe 845, mit Montageplatte

• eintürg
• Montageplatte, Material: PVC
• Abmessung H x B x T: 750 x 754 x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.1/845, mit MP 1 H081 924,50 €/St ZAL081P

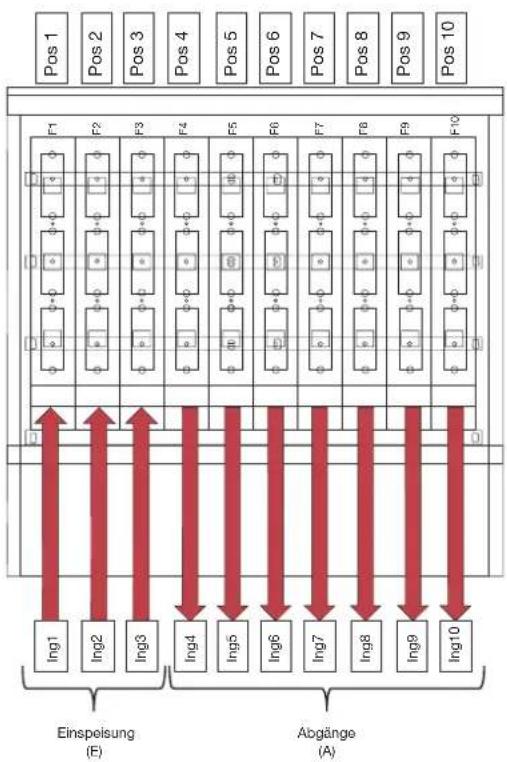

Größe 1/Bauhöhe 845, mit SaS-System

• eintürg
• E-Cu 30 x 6 mm (4-Leiter)
• Maximalbestückung 7 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelvertellerschrank Gr.1/845, mit SaS 1 H081 1.117,70 €/St ZAK081GA

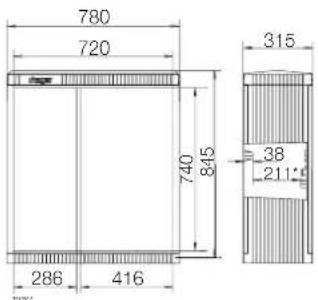

ZAL081V

Größe 1/Bauhöhe 845, mit asymmetrischen Türen und Montageplatte

• Montageplatte, Material: PVC
• Abmessung 750 x 658 x 6 mm

Auf Anfrage:

Montagemöglichkeit auf einem Festplatzsockel (werksseitig)

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.1/845,asym.Tür 1 H081 1.724,00 €/St

ZAL081V

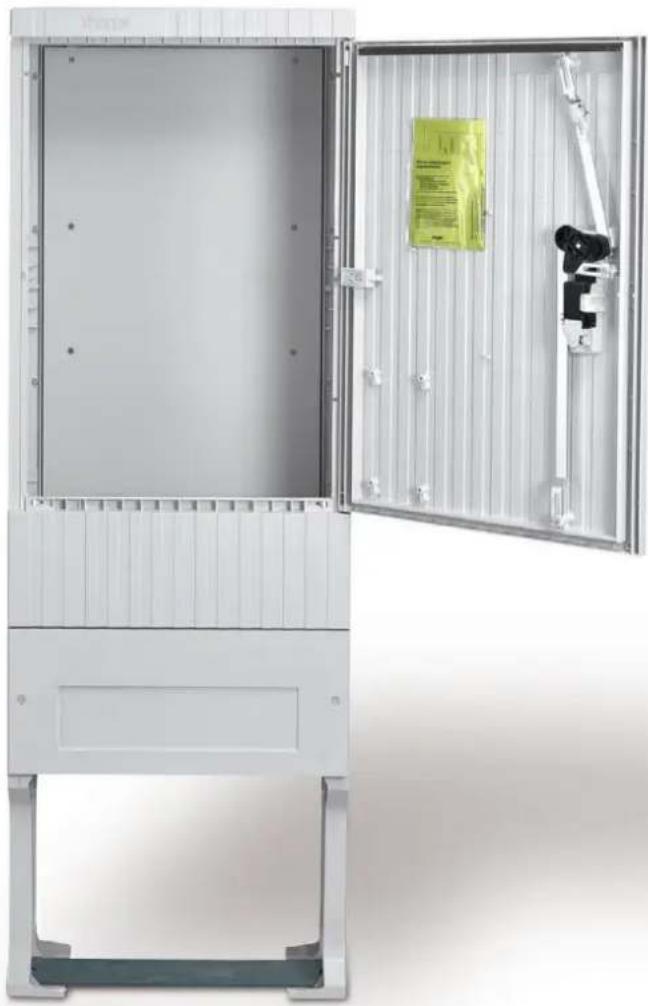

Eingrabsockel

- Bausatz

Bezeichnung VPE PrGr Preis Best.Nr.

Eingrabsockel Größe 1,900mm 1 H081 567,70 €/St ZAX006

Eingrabsockel Größe 1, erhöht (1125mm) 1 H081 979,10 €/St ZAX031

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenaufbausockel Größe 1,250mm 1 H081 567,70 €/St ZAX015

Bei Kabelverteilerschränken mit Sammelschienen-System, bei denen Bestückungsflächen frei bleiben, wird empfohlen, diese mit einer Berührschutzabdeckung zu versehen.

Empfohlener Zukauf:

3 x Sockelfüller

1 x Bodenrost

ZAL101

Größe 1/Bauhöhe 1005, Leerschrank

- eintürig

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.1/1005, leer 1 H081 1.116,40 €/St ZAL101

ZAL101P

Größe 1/Bauhöhe 1005, mit Montageplatte

• eintürig
• Montageplatte, Material: PVC
• Abmessung H x B x T: 895 x 754 x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.1/1005, mit MP 1 H081 1.293,70 €/St ZAL101P

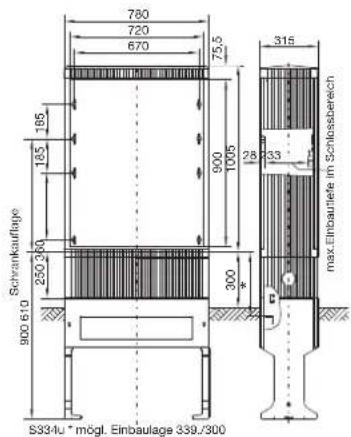

Größe 1/Bauhöhe 1005, mit SaS-System

• eintürig
• E-Cu 30 x 6 mm (4-Leiter)
• Maximalbestückung 7 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelvertellerschrank Gr.1/1005, mit SaS 1 H081 1.613,90 €/St ZAK101GA

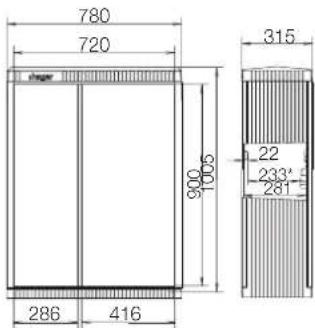

ZAL101V

Größe 1/Bauhöhe 1005, mit asymmetrischen Türen und Montageplatte

• Montageplatte, Material: PVC
• Abmessung H x B x T: 895 x 686 x 6 mm

Auf Anfrage:

Montagemöglichkeit auf einem Festplatzsockel (werksseitig)

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.1/1005,asym.Tür 1 H081 1.568,80 €/St ZAL101V

Eingrabsockel

- Bausatz

Bezeichnung VPE PrGr Preis Best.Nr.

Eingrabsockel Größe 1,900mm 1 H081 567,70 €/St ZAX006

Eingrabsockel Größe 1, erhöht (1125mm) 1 H081 979,10 €/St ZAX031

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenaufbausockel Größe 1,250mm 1 H081 567,70 €/St ZAX015

Wandkonsole

- 6 x Steckschieber mit abgestufter Dichtung für Kabel 50–185 mm² (nur für Innenanwendungen geeignet)

Bezeichnung VPE PrGr Preis Best.Nr.

Wandkonsole Größe 1, mit Abdeckung 1 H081 851,50 €/St ZAX012

Bei Kabelverteilerschränken mit Sammelschienen-System, bei denen Bestückungsflächen frei bleiben, wird empfohlen, diese mit einer Berührschutzabdeckung zu versehen.

Empfohlener Zukauf:

3 x Sockelfüller

1 x Bodenrost

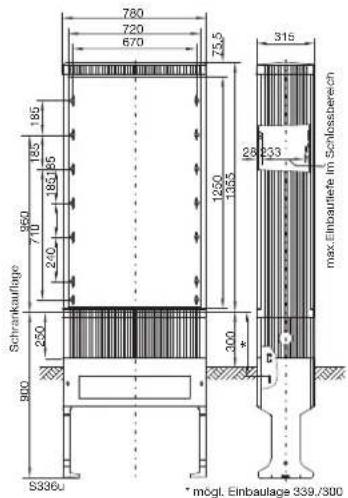

ZAL131

Größe 1/Bauhöhe 1355, Leerschrank

- eintürig

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr. 1/1355, leer 1 H081 1.359,50 €/St ZAL131

ZAL131P

Größe 1/Bauhöhe 1355, mit Montageplatte

• eintürig
• Montageplatte, Material: PVC
• Abmessung H x B x T: 1245 x 754 x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.1/1355, mit MP 1 H081 1.639,70 €/St ZAL131P

Eingrabsockel

- Bausatz

Bezeichnung VPE PrGr Preis Best.Nr.

Eingrabsockel Größe 1,900mm 1 H081 567,70 €/St ZAX006

Eingrabsockel Größe 1, erhöht (1125mm) 1 H081 979,10 €/St ZAX031

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenaufbausockel Größe 1,250mm 1 H081 567,70 €/St ZAX015

Bei Kabelverteilerschränken mit Sammelschienen-System, bei denen Bestückungsflächen frei bleiben, wird empfohlen, diese mit einer Berührschutzabdeckung zu versehen.

Empfohlener Zukauf:

3 x Sockelfüller

1 x Bodenrost

ZAL082

Größe 2/Bauhöhe 845, Leerschrank

- zweitürig

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.2/845, leer 1 H081 1.028,80 €/St ZAL082

ZAL082P

Größe 2/Bauhöhe 845, mit Montageplatte

- zweitürig

- Montageplatte, Material: PVC

- Abmessung H x B x T: 772 x 1036 x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.2/845, mit MP 1 H081 1.246,60 €/St ZAL082P

ZAK082GA

Größe 2/Bauhöhe 845, mit SaS-System

- zweitürig

- E-Cu 30 x 8 mm (4-Leiter)

- Maximalbestückung 10 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.2/845, mit SaS 1 H081 1.717,40 €/St ZAK082GA

ZAL082V

Größe 2/Bauhöhe 845, mit asymmetrischen Türen und Montageplatte

- zweitürig

- Montageplatte, Material: PVC

- Abmessung H x B x T: 750 x 988 x 6 mm

Auf Anfrage:

Montagemöglichkeit auf einem Festplatzsockel (werksseitig)

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.2/845,asym.Tür 1 H081 1.567,40 €/St ZAL082V

Eingrabsockel

- Bausatz

Bezeichnung VPE PrGr Preis Best.Nr.

Eingrabsockel Größe 2, 900mm 1 H081 619,50 €/St ZAX007

Eingrabsockel Größe 2, erhöht (1125mm) 1 H081 1.056,60 €/St ZAX032

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenaufbausockel Größe 2, 250mm 1 H081 619,50 €/St ZAX016

ZAX016

Bei Kabelverteilerschränken mit Sammelschienen-System, bei denen Bestückungsflächen frei bleiben, wird empfohlen, diese mit einer Berührschutzabdeckung zu versehen.

Empfohlener Zukauf:

3 x Sockelfüller

1 x Bodenrost

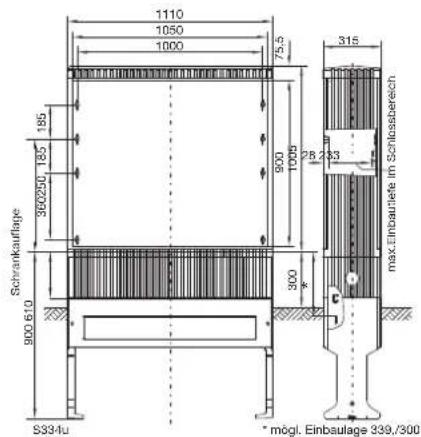

ZAL102

Größe 2/Bauhöhe 1005, Leerschrank

- zweitürig

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.2/1005, leer 1 H081 1.514,80 €/St ZAL102

ZAL102P

Größe 2/Bauhöhe 1005, mit Montageplatte

• zweitürig
• Montageplatte, Material: PVC
• Abmessung H x B x T: 925 x 1036 x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelvertellerschrank Gr.2/1005, mit MP 1 H081 1.839,70 €/St ZAL102P

ZAK102GA

Größe 2/Bauhöhe 1005, mit SaS-System

• zweitürig
• E-Cu 30 x 8 mm (4-Leiter)
• Maximalbestückung 10 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.2/1005, mit SaS 1 H081 2.098,80 €/St ZAK102GA

ZAL102V

Größe 2/Bauhöhe 1005, mit asymmetrischen Türen und Montageplatte

• zweitürig
• Montageplatte, Material: PVC
• Abmessung H x B x T: 895 x 1016 x 6 mm

Auf Anfrage:

Montagemöglichkeit auf einem Festplatzsockel (werksseitig)

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.2/1005,asym.Tür 1 H081 2.000,20 €/St ZAL102V

Eingrabsockel

- Bausatz

Bezeichnung VPE PrGr Preis Best.Nr.

Eingrabsockel Größe 2, 900mm 1 H081 619,50 €/St ZAX007

Eingrabsockel Größe 2, erhöht (1125mm) 1 H081 1.056,60 €/St ZAX032

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenaufbausockel Größe 2, 250mm 1 H081 619,50 €/St ZAX016

ZAX016

Wandkonsole

- Größe 2 mit Abdeckplatte

- 9 x Steckschieber mit abgestufter Dichtung für Kabel 50–185 mm² (nur für Innenanwendungen geeignet)

Bezeichnung VPE PrGr Preis Best.Nr.

Wandkonsole Größe 2, mit Abdeckung 1 H081 1.004,20 €/St ZAX013

ZAX013

Bei Kabelverteilerschränken mit Sammelschienen-System, bei denen Bestückungsflächen frei bleiben, wird empfohlen, diese mit einer Berührschutzabdeckung zu versehen.

Empfohlener Zukauf:

3 x Sockelfüller

1 x Bodenrost

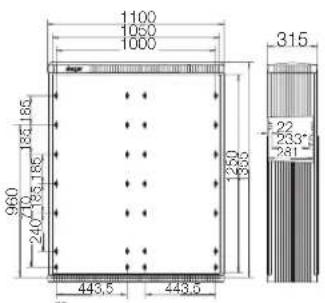

ZAL132

Größe 2/Bauhöhe 1355, Leerschrank

- zweitürig

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.2/1355, leer 1 H081 1.817,00 €/St ZAL132

ZAL132P

Größe 2/Bauhöhe 1355, mit Montageplatte

• zweitürig
• Montageplatte, Material: PVC
• Abmessung H x B x T: 1245 x 1036 x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.2/1355, mit MP 1 H081 2.162,40 €/St ZAL132P

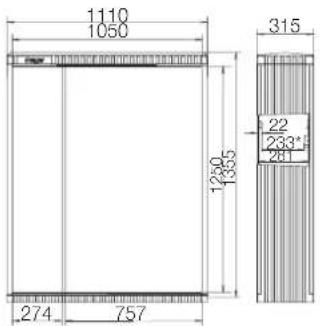

ZAL132V

Größe 2/Bauhöhe 1355, mit asymmetrischen Türen und Montageplatte

• zweitürig
• Abmessung H x B x T: 1245 x 988 x 6 mm
• Material: PVC

Auf Anfrage:

Montagemöglichkeit auf einem Festplatzsockel (werksseitig)

Bezeichnung VPE PrGr Preis Best.Nr.

Kabelverteilerschrank Gr.2/1355,asym.Tür 1 H081 2.376,40 €/St ZAL132V

Eingrabsockel

- Bausatz

Bezeichnung VPE PrGr Preis Best.Nr.

Eingrabsockel Größe 2, 900mm 1 H081 619,50 €/St ZAX007

Eingrabsockel Größe 2, erhöht (1125mm) 1 H081 1.056,60 €/St ZAX032

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenaufbausockel Größe 2, 250mm 1 H081 619,50 €/St ZAX016

ZAX016

Bezeichnung VPE PrGr Preis Best.Nr.

Sockelfüller für Säulen u. Schränke, 251 1 H081 33,40 €/St ZAY95075

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenrost aus Stahlblech für KVS Gr.00 1 H081 113,20 €/St ZAY90269

Bodenrost aus Stahlblech für KVS Gr.0 1 H081 159,80 €/St ZAY90270

Bodenrost aus Stahlblech für KVS Gr.1 1 H081 194,40 €/St ZAY90271

Bodenrost aus Stahlblech für KVS Gr.2 1 H081 268,70 €/St ZAY90272

ZAY70424

Tür als Ersatzteil für KVS-Schrank

Bezeichnung VPE PrGr Preis Best.Nr.

Tür, Ersatzteil, KVS, Gr. 00, H: 845 mm 1 H081 160,40 €/St ZAY70424

Tür, Ersatzteil, KVS, Gr. 0, H: 845 mm 1 H081 173,50 €/St ZAY70423

Tür, Ersatzteil, KVS, Gr. 1, H: 845 mm 1 H081 202,50 €/St ZAY70425

Tür, li, Ersatzl., KVS, Gr. 2, H: 845 mm 1 H081 118,30 €/St ZAY70414

Tür,re,Ersatzt.,KVS,Gr.2,H: 845 mm 1 H081 160,90 €/St ZAY70426

Tür, Ersatzteil, KVS, Gr. 0, H: 1005 mm 1 H081 216,80 €/St ZAY75570

Tür, Ersatzteil, KVS, Gr. 1, H: 1005 mm 1 H081 245,10 €/St ZAY75571

Tür, li, Ersatzt., KVS, Gr. 2, H: 1005 mm 1 H081 167,70 €/St ZAY75535

Tür,re,Ersatzt.,KVS,Gr.2,H: 1005 mm 1 H081 227,90 €/St ZAY75549

Tür, Ersatzteil, KVS, Gr. 0, H: 1355 mm 1 H081 324,40 €/St ZAY75548

Tür, Ersatzteil, KVS, Gr. 1, H: 1355 mm 1 H081 326,80 €/St ZAY75547

Tür,li,Ersatzt.,KVS,Gr. 2,H: 1355 mm 1 H081 191,30 €/St ZAY75539

Tür,re,Ersatzt.,KVS,Gr.2,H: 1355 mm 1 H081 255,60 €/St ZAY75546

Blank white rectangular sheet with no visible text, numbers, or symbols

ZAY76922

Montageplatte für KVS-Schrank aus PVC

Bezeichnung VPE PrGr Preis Best.Nr.

Schrankleiste vorne, Ersatzteil für KVS-Schränke

Bezeichnung VPE PrGr Preis Best.Nr.

Schrankleiste vorne, Ersatz, KVS Gr. 00 1 H081 44,20 €/St ZAY77617

Schrankleiste vorne, Ersatz, KVS Gr. 01 H081 43,10 €/St ZAY77618

Schrankleiste vorne, Ersatz, KVS Gr. 1 1 H081 51,30 €/St ZAY77619

Schrankleiste vorne, Ersatz, KVS Gr. 2 1 H081 52,40 €/St ZAY77620

ZAY77617

Frontblende, Ersatzteil für KVS-Schränke

Bezeichnung VPE PrGr Preis Best.Nr.

Frontblende, Ersatzteil, KVS, Gr. 00 1 H081 54,90 €/St ZAY77625

Frontblende, Ersatzteil, KVS, Gr. 0 1 H081 55,30 €/St ZAY77626

Frontblende, Ersatzteil, KVS, Gr. 1 1 H081 62,60 €/St ZAY77627

Frontblende, Ersatzteil, KVS, Gr. 2 1 H081 73,40 €/St ZAY77628

ZAY77625

Tür, Ersatzteil für KVS-Schränke asymetrisch

Bezeichnung VPE PrGr Preis Best.Nr.

Tür, li, Ersatzt., KVS, Gr. 1, asym., H: 1005mm 1 H081 196, 90 €/St ZAY88858

Tür,re,Ersatzt.,KVS,Gr.1,asym.,H:1005mm 1 H081 211,60 €/St ZAY88859

Tür,re,Ersatzt.,KVS,Gr.1,asym.,H:845mm 1 H081 204,30 €/St ZAY88861

Tür,re,Ersatzt.,KVS,Gr.2,asym.,H:845mm 1 H081 266,50 €/St ZAY88868

Tür,li,Ersatzt.,KVS,Gr.2,asym.,H:1355mm 1 H081 209,70 €/St ZAY88869

Tür,re,Ersatzt.,KVS,Gr.2,asym.,H:1355mm 1 H081 305,90 €/St ZAY88870

Tür, li, Ersatzt., KVS, Gr. 2, asym., H: 1005mm 1 H081 151,80 €/St ZAY88871

Tür,re.Ersatzt.,KVS,Gr.2,asym.,H:1005mm 1 H081 291,50 €/St ZAY88872

Tür, li, Ersatzt., KVS, Gr. 1, asym., H: 845mm 1 H081 185,70 €/St ZAY88892

Tür,li,Ersatzt.,KVS,Gr.2,asym.,H:845mm 1 H081 183,30 €/St ZAY88893

ZAY88858

Bausatz Sockelbefestigung mit Eindrückmuttern für KVS-Schrank

Bezeichnung VPE PrGr Preis Best.Nr.

Bausatz Sockelbef,Zub,KVS,mit Eindrückm.

1 H081 85,40 €/St ZAY98333

NH-Sicherungslastschaltleiste, Größe 00/160 A, 185 mm, für Direktanschluss

• LVSG00SPX/RPX mit Haken für direkte Montage auf das SaS oder mit Doppeladapter
• verschiedene Anschlussvarianten
• 3-polig schaltend
• die Befestigungsschrauben LVZ1230 für die Montage an die Sammelschiene sind separat zu bestellen

Bezeichnung VPE PrGr Preis Best.Nr.

Schaltleiste NH00/185mm,Schraub./Flach 1 H603 243,10 €/St LVSG00SPX

Schaltleiste NH00/185mm, Rahmen./Flach 1 H603 271,90 €/St LVSG00RPX

LVSG1CPX

NH-Sicherungslastschaltleiste, Größe 1-3/250-630 A, 185 mm, mit Schraubanschluss M12

• Kabelabgang frei wahlbar, jedoch nur oben oder nur unten
• mit Schraubanschluss M12
• 3-polig schaltend
• Wandlermontage möglich
• die Befestigungsschrauben LVZ1230 für die Montage an die Sammelschiene sind separat zu bestellen

Bezeichnung VPE PrGr Preis Best.Nr.

Schaltleiste NH1/185mm, Schraubanschluss 1 H603 457,30 €/St LVSG1CPX

Schaltleiste NH2/185mm, Schraubanschluss 1 H603 468,70 €/St LVSG2CPX

Schaltleiste NH3/185mm, Schraubanschluss 1 H603 538,00 €/St LVSG3CPX

LVSR1VPVK4

NH-Sicherungslastschaltleiste, Größe 1-3/250-630 A, 185 mm, mit V-Alu-Klemme

• Kabelabgang frei wahlbar, jedoch nur oben oder nur unten
• mit V-Alu Klemme
• 3-polig schaltend
• Wandiermontage möglich
• die Befestigungsschrauben LVZ1230 für die Montage an die Sammelschiene sind separat zu bestellen

Bezeichnung VPE PrGr Preis Best.Nr.

Schaltleiste NH1/185mm, V-Alu-Klemme 1 H603 492,40 €/St LVSR1VPVK4

Schaltleiste NH2/185mm, V-Alu-Klemme 1 H603 512,20 €/St LVSR2VPVK4

Schaltleiste NH3/185mm, V-Alu-Klemme 1 H603 583,30 €/St LVSR3VPVK4

LVTG1000CP

NH-Sicherungslastschaltleiste, Größe 3/630 A, 185 mm, mit fest eingebauten Trennmesser

• mit fest eingebautem Trennmesser 1000 A
• als Einspeiseleiste geeignet
• 3-polig schaltend
• Abgang jeweils mit 2 Schrauben M12
• ohne Anschlussraumabdeckung
• die Befestigungsschrauben LVZ1230 für die Montage an die Sammelschiene sind separat zu bestellen

Bezeichnung VPE PrGr Preis Best.Nr.

Lasttrennschaltleiste NH3/185mm, 1000A 1 H603 675,20 €/St

LVTG1000CP

LVSR3TP

NH-Sicherungslastschaltleiste, Größe 3/630 A, 185 mm, als Koppelleiste

• beide Anschlüsse im Innenraum
• zum Verbinden von 2 Sammelschienensystemen
• Schienentrennung in Gerätemitte
• mit Schraubanschluss M12
• 3-polig schaltend
• keine Wandlermontage möglich
• die Befestigungsschrauben LVZ1230 für die Montage an die Sammelschiene sind separat zu bestellen
• LVTG1000TP mit 1000 A Trennmesser

Bezeichnung VPE PrGr Preis Best.Nr.

Koppelschaltleiste NH3/185mm, SS-Trennung

1

H603

916,20 €/St

LVSR3TP

NH-Sicherungslastschaltleiste, 1000 A, 185 mm, als Koppelleiste

• beide Anschlüsse im Innenraum
• zum Verbinden von 2 Sammelschienensystemen
• Schienentrennung in Gerätemitte
• mit Schraubanschluss M12
• 3-polig schaltend
• keine Wandlermontage möglich
• die Befestigungsschrauben LVZ1230 für die Montage an die Sammelschiene sind separat zu bestellen
• LVTG1000TP mit 1000 A Trennmesser

Bezeichnung VPE PrGr Preis Best.Nr.

Koppelschaltleiste NH3/185mm, SS-Tr. 1000A 1 H603 934,80 €/St LVTG1000TP

LVTG1000TP

Berührschutzabdeckung zur Abdeckung von Leerplätzen

• über Sammelschienen
• symmetrische Lochung
  -H×B:560×102mm

Bezeichnung VPE PrGr Preis Best.Nr.

Berührschutzabdeckung für SaS, 560x102mm 1 H081 31,20 €/St ZAY47930

ZAY47930

Berührschutzabdeckung zur Abdeckung bei Einspeisung auf Sammelschiene

• über Sammelschienen
• für Direktanschlussklemmen
  -H×B:750×100mm
• Klemmen bitte seperat bestellen

Bezeichnung VPE PrGr Preis Best.Nr.

Berührschutzabdeckung für SaS, 750x100mm 1 H081 68,80 €/St ZAY60138

ZAY60138

LVZ00DA185-185

Doppeladapter

- Ausführung NH00/185 mm mit Ausgleichsblenden und Befestigungsschrauben

Bezeichnung VPE PrGr Preis Best.Nr.

Doppeladapter 2xNH00/185mm auf 185mm SaS 1 H603 109,60 €/St LVZ00DA185-185

LVZ00A

Prismenanschlüsse

• Prismenanschluss 95 mm²
• Prismenanschlusset = 3 Stück
• fur Cu- und Al-Anschlussleitungen

Bezeichnung VPE PrGr Preis Best.Nr.

Prismen 95mm² für NH00/60mm, Set=3St. 1 H603 28,10 €/St LVZ00A

• 240 mm² für NH1-3
• Einlegeklemme Universalanschluss
• nachrüstbar auf Schraubanschluss M12 an NH1-3 Schaltleiste
• rostgeschützt

Bezeichnung VPE PrGr Preis Best.Nr.

Einlegeklemme 240mm² für NH1-3, Set=3St 1 H603 66,90 €/St

LVZSRK

Verteilersäulen/ -schränke für den Ausbau mit univers N

Das Innenausbausystem univers N stellt zahlreiche Einzelteile und diverse Bausteine zur Verfügung, um eine Niederspannungsverteilung bis zu 630 A aufzubauen. Verteilerschränke und -säulen im Freien werden durch die vormontierten Funktionseinheiten zur perfekten Plattform für Zähler- und Hausanschlusssysteme, Straßenverteiler und Kabelverteilungen sowie Markt- und Festplatzverteiler. Alle Schaltgerätekombinationen sind bauartgeprüft nach DIN EN 61439-1/-2/-3.

Verteilersäulen/Kabelverteilerschränke 122 zum Ausbau mit univers N

Zubehör für Kabelverteilerschränke 123 zum Ausbau mit univers N

• Schulzklasse II
• Schutzart IP44
• RAL 7035 (lichtgrau)
• Schließung: Drei-Punkt-Basküleverschluss
• Öffnungswinkl 180° bei freiem Stand
• Türanschlag links oder rechts möglich

-Außenaufstellung
- Normen DIN VDE 0660 Teil 600-1,-2 EN 61439-1,-2-3
- Vorbereitet für Ausbau inkl. Innenausbausystem univers N
- Rundumlaufender Berührungsschutz
- Aufnahmoelemente für die vertikalen Tragschienen UN...A

Verteilersäulen zum Ausbau mit univers N

- Gehäuse und Sockel bilden eine Einheit

zusätzlich bestellbar:

Leitungseinführungen von univers N, hier nur die Flansche FZ425, FZ426, FZ460N, FZ466N und FZ468N einsetzbar. In FZ488N können auch große Querschnitte mit der Einführungstülle FZ413M oder N realisiert werden.

Höhe Breite Tiefe VPE PrGr Preis Best.Nr.

1560 mm 361 mm 277 mm 1 H081 839,60 €/St ZAL41US

1560 mm 583 mm 277 mm 1 H081 951,00 €/St ZAL42US

1560 mm 839 mm 277 mm 1 H081 1.109,20 €/St ZAL43US

1710 mm 361 mm 277 mm 1 H081 863,00 €/St ZAL51US

1710 mm 583 mm 277 mm 1 H081 932,30 €/St ZAL52US

1710 mm 839 mm 277 mm 1 H081 1.153,60 €/St ZAL53US

2010 mm 361 mm 277 mm 1 H081 932,30 €/St ZAL71US

2010 mm 583 mm 277 mm 1 H081 1.070,90 €/St ZAL72US

2010 mm 839 mm 277 mm 1 H081 1.375,00 €/St ZAL73US

Kabelverteilerschränke für Ausbau mit univers N

Eigenschaften:

- vorbereitet für den Ausbau mit univers N

zusätzlich bestellbar:

- Eingrabsockel / Bodenaufbausockel / Wandkonsole - Leitungseinführungen von univers N, hier nur die Flansche FZ425, FZ426, FZ460N, FZ466N und FZ468N einsetzbar. In FZ488N können auch große Querschnitte mit der Einführungstülle FZ413M oder N realisiert werden.

Höhe	Breite Tiefe	VPE PrGr Preis Best.Nr.
845 mm	480 mm	315 mm	1	H081	899,10 €/St	ZAL51U
845 mm	585 mm	315 mm	1	H081	882,90 €/St	ZAL52U
1005 mm	585 mm	315 mm	1	H081	1.164,80 €/St	ZAL62U
1355 mm	585 mm	315 mm	1	H081	1.472,80 €/St	ZAL82U
845 mm	780 mm	315 mm	1	H081	967,10 €/St	ZAL43U
1005 mm	780 mm	315 mm	1	H081	1.352,80 €/St	ZAL53U
1355 mm	780 mm	315 mm	1	H081	1.715,20 €/St	ZAL83U
845 mm	1110 mm	315 mm	1	H081	1.303,20 €/St	ZAL54U
1005 mm	1110 mm	315 mm	1	H081	1.923,90 €/St	ZAL64U
1355 mm	1110 mm	315 mm	1	H081	2.261,70 €/St	ZAL84U
1370 mm	1465 mm	320 mm	1	H081	3.006,10 €/St	ZAL85U*

* Bei diesem Artikel ist der optische Aufbau abweichend von den anderen Kabelverteilerschränken

Eingrabsockel

Eigenschaften:

• seitlich von innen verschließbare Öffnung für Baustellenanschluss ∅ 55 mm
• Kabelbefestigungsschiene Winkelstahl 40 x 40 x 3 mm für Bügelschellen
• Sollbruchstelle zwischen Schrank und Sockel verhindert vermeidbare Grabarbeiten
• Bodenrost siehe Zubehör

Höhe Breite Tiefe VPE PrGr Preis Best.Nr.

900 mm 585 mm 315 mm 1 H081 488,80 €/St ZAX005

900 mm 780 mm 315 mm 1 H081 567,70 €/St ZAX006

900 mm 1110 mm 315 mm 1 H081 619,50 €/St ZAX007

1125 mm 585 mm 315 mm 1 H081 844,20 €/St ZAX030

1125 mm 780 mm 315 mm 1 H081 979,10 €/St ZAX031

1125 mm 1110 mm 315 mm 1 H081 1.056,60 €/St ZAX032

920 mm 1465 mm 320 mm 1 H081 1.115,50 €/St ZAX103

- seitlich von innen verschließbare Öffnung für Baustellenanschluss ∅ 55 mm

- Bodenrost siehe Zubehör

Höhe Breite Tiefe VPE PrGr Preis Best.Nr.

250 mm 585 mm 315 mm 1 H081 488,80 €/St ZAX014

250 mm 780 mm 315 mm 1 H081 567,70 €/St ZAX015

250 mm 1110 mm 315 mm 1 H081 619,50 €/St ZAX016

ZAX014

Wandkonsole

Eigenschaften:

• Material Stahlblech 2,5 mm feuerverzinkt
• inklusiv 9 x Steckschieber mit abgestufter Dichtung für Kabel 50 - 185 mm²
• nur für Innenanwendung geeignet

Höhe Breite Tiefe VPE PrGr Preis Best.Nr.

640 mm 585 mm 315 mm 1 H081 763,70 €/St ZAX011

640 mm 780 mm 315 mm 1 H081 851,50 €/St ZAX012

640 mm 1110 mm 315 mm 1 H081 1.004,20 €/St ZAX013

ZAX011

Stromverteiler für Fest- und Marktplätze

Die Stromverteilersäulen und -schränke sind als sicherer Fest- und Marktverteiler ortsfest verankert. Die runde Stromverteilersäule ist auch als mobile Variante erhältlich. Bei der mobilen Ausführung wird die Stromanschlussäule auf den Elektranten gestellt und mit unverlierbaren Schrauben befestigt – eine einfache und sichere Lösung. Für alle Varianten gilt: Das Innenleben der Säule kann individuell bestückt werden und die Kabelführung nach außen ist auch bei geschlossener Tür möglich.

Stromverteiler für Fest- und Marktplätze, rund 126

Stromverteiler für Fest- und Marktplätze -Größe 0/Bauhöhe 1005	129
Stromverteiler für Fest- und Marktplätze -Größe 1/Bauhöhe 1005	131
Stromverteiler für Fest- und Marktplätze -Größe 2/Bauhöhe 1005	133
Stromverteiler für Fest- und Marktplätze -Steckdosenleisten	136
Steckdosenleiste für Zählereinbau,für Zählereinbau	138
Zubehör für Säulen und Schränke 140

ZAL135A

Verteilersäule, ortsfest, mit Stecktür und Festplatzausschnitt für Steckdosenkombination

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilersäule Baureihe 135 rund, leer 1 H081 815,10 €/St ZAL135A

ZAF135M

Verteilersäule, mobil, mit Stecktür und Festplatzausschnitt für Steckdosenkombination

- mit Anschlussleitung 5 x 16 mm² und Stecker, 5-polig, 63 A, IP 67, für den Stromanschluss - Länge 0,5 m

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzsäule rund, Baureihe 135 1 H081 2.166,50 €/St ZAF135M

ZAX135

Elektrant

bestehend aus:

Gussgehäuse mit Aufnahmevorrichtung für die Säule ZAF135M, mit Kupplung, 5-polig, 63 A, IP 67 für den Stromanschluss

Bezeichnung VPE PrGr Preis Best.Nr.

Elektrant mit Kupplung für ZAF135M, IP67 1 H081 2.098,80 €/St ZAX135

Montageplatte für Steckdosenkombination

- für die Steckdosenkombination (Befestigungsmaterial ist im Beipack enthalten) - Abmessungen: 450 x 260 x 6 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Montageplatte Kunststoff f. Steckdosenk. 1 H081 74,20 €/St

ZAY19M

Steckdosenkombination mit 1 CEE- Steckdose 16 A, 5-polig und 2 SCHUKO-Steckdosen 16 A

bestehend aus:

1 x CEE-Dose 16 A, 5p, 400 V
2 x Schutzkontaktsteckdosen 16 A, 250 V
1 x LS 16 A, 3-polig, C, 2 x LS 16 A, 1-polig, B
1 x Fl-40/4/0,03 A, Typ A

Leitungseinführung:

1 x M25 oben, 1 x M25 unten, (ohne Verschraubung)

Abmessungen: H x B x T: 320 mm x 222 mm x 160 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenkombination,1xCEE16A,2xSchuko 1 H081 652,90 €/St ZAY15Z

ZAY15Z

Steckdosenkombination mit 1 CEE- Steckdose 32 A, 5-polig und 2 SCHUKO-Steckdosen 16 A

bestehend aus:

1 x CEE-Dose 32 A, 5p, 400 V
2 x Schutzkontaktsteckdosen 250 V
1 x LS 32 A, 3-polig, C, 2 x LS 16 A, 1-polig, B
1 x Fi-40/4/0.03 A, Typ A

Leitungseinführung:

1 x M25 oben, 1 x M25 unten, (ohne Verschraubung)

Abmessungen: H x B x T: 320 mm x 222 mm x 160 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenkombination,1xCEE32A,2xSchuko 1 H081 668,90 €/St ZAY16Z

ZAY16Z

Steckdosenkombination mit 4 Schukosteckdosen 16 A

bestehend aus:

4 x Schutzkontaktsteckdosen 16 A, 250 V
4 x LS 16 A, 1-polig, B
1 x Fi-40/4/0.03 A, Typ A

Leitungseinführung:

1 x M25 oben, 1 x M25 unten, (ohne Verschraubung)

Abmessungen: H x B x T: 320 mm x 222 mm x 160 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenkombination,4x Schuko 16A 1 H081 616,30 €/St ZAY17Z

ZAY17Z

Steckdosenkombination mit 1 CEE- Steckdose 16 A, 5-polig und 1 CEE-Steckdosen 32 A, 5-polig

bestehend aus:

1 x CEE-Dose 32 A, 5p, 400 V
1 x CEE-Dose 16 A, 5p, 400 V
1 x LS 32 A, 3-polig, C, 1 x LS 16 A, 3-polig, C
1 x FI 40/0,03 4-polig, Typ A

Leitungseinführung:

1 x M25 oben, 1 x M25 unten, (ohne Verschraubung)

Abmessungen: H x B x T: 320 mm x 222 mm x 160 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenkombination,1xCEE16A,1xCEE32A 1 H081 632,40 €/St ZAY18Z

ZAY18Z

ZAY19Z

Steckdosenkombination mit 2 CEE-Steckdosen 32 A, 5-polig

bestehend aus:

2 x CEE-Dose 32 A, 5p, 400 V

2 × LS 32 A, 3-polig, C

1 x FI 63/0,03 4-polig, Typ A

Leitungseinführung:

1 x M25 oben, 1 x M25 unten, (ohne Verschraubung)

Abmessungen: H x B x T: 320 mm x 222 mm x 160 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenkombination,2xCEE32A 5polig 1 H081 644,30 €/St ZAY19Z

Beim Einbau von Steckdosenleisten in Festplatzverteilerschränken und Säulen, zu deren Bedienung Lalen Zutritt haben, ist vom Errichter der Anlage der Schutz gegen direktes Berühren sicherzustellen, siehe DIN VDE 0100, Teil 729, Abschnitt 3.3 und DIN EN 61439-3 (DIN VDE 0660-504).

Die Steckdosenleisten entsprechen in der Anschluss- und Befestigungsart den Sicherungsleisten Gr. 2 nach DIN 43 623. Andere Ausführungen von Steckdosenleisten sowie verschiedene Varianten von komplett ausgestatteten Festplatzverteilerschränken auf Anfrage.

Größe 0/Bauhöhe 1005, ortsfest

• eintürig
• mit Sammelschienen-System 5-polig
• E-Cu 30 x 6 mm, isoliert
• Maximalbestückung 5 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzverteilerschrank Gr.0, ortsfest 1 H081 1.343,00 €/St ZAF100A

Festplatzsockel, Größe 0

- mit 4 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzsockel Größe 0 mit 4 Einführ. 1 H081 641,70 €/St ZAX008

Festplatzsockel, Größe 0, für Bodenaufbau

- mit 4 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzsockel Größe 0, für Bodenaufbau 1 H081 738,50 €/St ZAX020F

ZAX020F

Abdeckung für Kabelauslass

Bezeichnung VPE PrGr Preis Best.Nr.

Abdeckung Kabelauslass, Fest.sockel Gr.0 1 H081 117,60 €/St ZAY47900

ZAF100B

Größe 0/Bauhöhe 1005, mobil, mit Standfuß

• eintürig
• mit Sammelschienen-System 5-polig
• E-Cu 30 x 6 mm, isoliert
• Maximalbestückung 5 Einbaueinheiten
• 4 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzverteilerschrank Gr.0, mobil 1 H081 2.025,50 €/St ZAF100B

Beim Einbau von Steckdosenleisten in Festplatzverteilerschränken und Säulen, zu deren Bedienung Lalen Zutritt haben, ist vom Errichter der Anlage der Schutz gegen direktes Berühren sicherzustellen, siehe DIN VDE 0100, Teil 729, Abschnitt 3.3 und DIN EN 61439-3 (DIN VDE 0660-504).

Die Steckdosenleisten entsprechen in der Anschluss- und Befestigungsart den Sicherungsleisten Gr. 2 nach DIN 43 623. Andere Ausführungen von Steckdosenleisten sowie verschiedene Varianten von komplett ausgestatteten Festplatzverteilerschränken auf Anfrage.

Größe 1/Bauhöhe 1005, ortsfest

• eintürig
• mit Sammelschienen-System 5-polig
• E-Cu 30 x 6 mm, isoliert
• Maximalbestückung 7 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzverteilerschrank Gr.1, ortsfest 1 H081 1.677,50 €/St ZAF101A

Festplatzsockel, Größe 1

- mit 6 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzsockel Größe 1 mit 6 Einführ. 1 H081 741,80 €/St ZAX009

Festplatzsockel, Größe 1, für Bodenaufbau

- mit 6 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzsockel Größe 1, für Bodenaufbau 1 H081 911,10 €/St ZAX021F

ZAX021F

Abdeckung für Kabelauslass

Bezeichnung VPE PrGr Preis Best.Nr.

Abdeckung Kabelauslass, Fest.sockel Gr.1 1 H081 140,40 €/St ZAY47901

Größe 1/Bauhöhe 1005, mobil, mit Standfuß

• eintürig
• mit Sammelschienen-System 5-polig
• E-Cu 30 x 6 mm, isoliert
• Maximalbestückung 7 Einbaueinheiten
• 6 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzverteilerschrank Gr.1, mobil 1 H081 2.351,10 €/St ZAF101B

ZAF101B

Beim Einbau von Steckdosenleisten in Festplatzverteilerschränken und Säulen, zu deren Bedienung Lalen Zutritt haben, ist vom Errichter der Anlage der Schutz gegen direktes Berühren sicherzustellen, siehe DIN VDE 0100, Teil 729, Abschnitt 3.3 und DIN EN 61439-3 (DIN VDE 0660-504).

Die Steckdosenleisten entsprechen in der Anschluss- und Befestigungsart den Sicherungsleisten Gr. 2 nach DIN 43 623. Andere Ausführungen von Steckdosenleisten sowie verschiedene Varianten von komplett ausgestatteten Festplatzverteilerschränken auf Anfrage.

Größe 2/Bauhöhe 1005, ortsfest

• zweitürig
• mit Sammelschienen-System 5-polig
• E-Cu 30 x 8 mm, isoliert
• Maximalbestückung 10 Einbaueinheiten

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzverteilerschrank Gr.2, ortsfest 1 H081 2.171,70 €/St ZAF102A

Festplatzsockel, Größe 2

- mit 9 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzsockel Größe 2 mit 9 Einführ. 1 H081 830,30 €/St ZAX010

Festplatzsockel, Größe 2 für Bodenaufbau

- mit 9 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzsockel Größe 2, für Bodenaufbau 1 H081 1.031,50 €/St ZAX022F

ZAX022F

ZAF102B

Größe 2/Bauhöhe 1005, mobil, mit Standfuß

• zweitürig
• mit Sammelschienen-System 5-polig
• E-Cu 30 x 8 mm, isoliert
• Maximalbestückung 10 Einbaueinheiten
• 9 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzverteilerschrank Gr.2, mobil 1 H081 3.108,10 €/St ZAF102B

Größe 2/Bauhöhe 1005, ortsfest, mit Zählerplatz bis 80 A

bestehend aus:

1 x Kabelverteilerschrank Größe 2/1005 IP 44, 2-türig
1 x K-HAS (KH00) mit Verdrahtung 25 mm²
4-Leiter-Sammelschienen-System 250 A
1 x Zählerfeldabdeckung 450 mm, IP 54
1 x Verdrahtungssatz 25 mm ^2 vom oberen Anschlussraum zum Sammelschienen-System für die Steckdosenleiste
5 x Sammelschiene E-CU 30 x 6 mm (Abgang)
- Platz für 4 Steckdosenleisten
- freibleibende Bestückungsflächen bei Festplatzvertellerschränken müssen abgedeckt werden

Hinweis:

Bei Zählerplätzen bis 63A sind ausschließlich SLS HTNxxE mit Adapter zu verwenden.

Empfohlener Zukauf:

SLS-Schalter

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzverteilerschrank Gr.2, ortsfest 1 H081 4.935,70 €/St ZAF102BF8

Festplatzsockel, Größe 2

• Größe 2
• mit 9 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzsockel Größe 2 mit 9 Einführ. 1 H081 830,30 €/St ZAX010

Abdeckung für Kabelauslass

Bezeichnung VPE PrGr Preis Best.Nr.

Abdeckung Kabelauslass, Fest.sockel Gr.2 1 H081 186,70 €/St ZAY47902

Festplatzsockel, Größe 2 für Bodenaufbau

- mit 9 Kabeleinführungen

Bezeichnung VPE PrGr Preis Best.Nr.

Festplatzsockel Größe 2, für Bodenaufbau 1 H081 1.031,50 €/St ZAX022F

ZAX022F

Beim Einbau von Steckdosenleisten in Festplatzverteilerschränken und Säulen, zu deren Bedienung Lalen Zutritt haben, ist vom Errichter der Anlage der Schutz gegen direktes Berühren sicherzustellen, siehe DIN VDE 0100, Teil 729, Abschnitt 3.3 und DIN EN 61439-3 (DIN VDE 0660-504).

Die Steckdosenleisten entsprechen in der Anschluss- und Befestigungsart den Sicherungsleisten Gr. 2 nach DIN 43 623. Andere Ausführungen von Steckdosenleisten sowie verschiedene Varianten von komplett ausgestatteten Festplatzverteilerschränken auf Anfrage.

Steckdosenleiste mit 2 CEE-Steckdosen 32 A, 5-polig

bestehend aus:

1 x D02-Sicherungsssockel, 3-polig
1 x Fl-Schalter 63 A/0,03 A, 4-polig, Typ A
2 x LS-Schalter B, 32 A, 3-polig
2 x CEE-Steckdosen 32 A, 5-polig

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 2xCEE 32A, 5-polig 1 H081 1.034,60 €/St ZAH001L

Steckdosenleiste mit 2 CEE-Steckdosen 16 A, 5-polig

bestehend aus:

1 x D02-Sicherungsssockel, 3-polig
1 x Fl-Schalter 40 A/0,03 A, 4-polig, Typ A
2 x LS-Schalter B, 16 A, 3-polig
2 x CEE-Steckdosen 16 A, 5-polig

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 2xCEE 16A, 5-polig 1 H081 912,80 €/St ZAH002L

Steckdosenleiste mit 1 CEE-Steckdosen 63 A, 5-polig

bestehend aus:

1 x D02-Sicherungsssockel, 3-polig
1 x Fl-Schalter 63 A/0,03 A, 4-polig, Typ A
1 x CEE-Steckdose 63 A, 5-polig

Achtung:

Es können nicht zwei ZAH003L nebeneinander montiert werden. Es wird empfohlen, die ZAH003L im KVS ganz links oder ganz rechts einzubauen.

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 1xCEE 63A, 5-polig 1 H081 701,40 €/St ZAH003L

Steckdosenleiste mit 4 CEE-Steckdosen 16 A, 3-polig

bestehend aus:

1 x D02-Sicherungsssockel, 3-polig
1 x Fl-Schalter 40 A/0,03 A, 4-polig, Typ A
4 x LS-Schalter B, 16 A, 1-polig
4 x CEE-Steckdosen 16 A, 3-polig

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 4xCEE 16A, 3-polig 1 H081 1.010,90 €/St ZAH004L

Steckdosenleiste mit 4 SCHUKO-Steckdosen 16 A

bestehend aus:

1 x D02-Sicherungsssockel, 3-polig
1 x Fl-Schalter 40 A/0,03 A, 4-polig. Typ A
4 x LS-Schalter B, 16 A, 1-polig
4 x Schuko-Steckdosen 16 A

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 4xSchuko 16A 1 H081 995,00 €/St ZAH005L

Steckdosenleiste mit 1 CEE-Steckdosen 32 A, 5-polig und 1 SCHUKO-Steckdose, 16 A

bestehend aus:

1 x D02-Sicherungssockel, 3-polig
1 x FI-Schalter 40 A/0,03 A, 4-polig, Typ A
1 x LS-Schalter C, 32 A, 3-polig
1 x LS-Schalter B, 16 A, 1-polig
1 x CEE-Steckdose 32 A, 5-polig
1 x Schuko-Steckdose, 16 A

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 1xCEE 32A, 1xSchuko 1 H081 990,30 €/St ZAH012L

Verteiler-Leiste 3 Hutschienen á 4,5 TE

-1 TE = 18 mm

- mit Verdrahtung vom Sammelschienen-System zu den D02-Sicherungssockel und PE- und N-Klemme H07V-K 10 mm²

bestehend aus:

1 x D02-Sicherungssockel, 3-polig
1 x N-Klemme 14 x 10 mm² + 3 x 16 mm²
1 x PE-Klemme 14 x 10 mm² + 3 x 16 mm²

Bezeichnung VPE PrGr Preis Best.Nr.

Verteilerleiste, 3 Hutschienen, je 4,5TE 1 H081 450,50 €/St ZAH013L

Steckdosenleiste mit 1 CEE-Steckdosen 32 A, 5-polig und 1 CEE-Steckdose 16 A, 5-polig

bestehend aus:

1 x CEE-Steckdose 32 A, 5-polig
1 x CEE-Steckdose 16 A, 5-polig
1 x D02-Sicherungsssockel, 3-polig
1 x FI-Schalter 63 A/0,03 A, 4-polig, Typ A
1 x LS-Schalter B, 32 A, 3-polig
1 x LS-Schalter B, 16 A, 3-polig

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 1xCEE 32A, 1xCEE 16A 1 H081 983,00 €/St ZAH014L

Steckdosenleiste mit 1 CEE-Steckdosen 32 A, 5-polig und 2 CEE-Steckdose 16 A, 3-polig

bestehend aus:

1 x CEE-Steckdose 32 A, 5-polig
2 x CEE-Steckdose 16 A, 3-polig
1 x D02-Sicherungssockel, 3-polig
1 x Fl-Schalter 63 A/0,03 A, 4-polig, Typ A
1 x LS-Schalter C, 32 A, 3-polig
2 x LS-Schalter B, 16 A, 1-polig

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 1xCEE 32A, 2xCEE 16A 1 H081 1.024,80 €/St ZAH015L

Steckdosenleiste mit 3 CEE-Steckdosen 16 A, 3-polig vorgerichtet für 3 Einphasen-Hutschienenzähler

bestehend aus:

1 x D02-Sicherungsssockel, 3-polig

1 x FI-Schalter 40A/0,03A 4-polig. Typ A
3 x LS-Schalter B, 16A, 1-polig
3 x Platz für Einphasen-Hutschienenzähler 1 TE (Zukauf) *
3 x CEE-Steckdosen 16A, 3-polig, absperrbar

* Bei Wechselstromzähler (1 TE) sind die Klemmenbeologungen nicht genormt. Die Stockdosenleisten ZAH 016 L und ZAH 019 L sind vorverdrahtet für Wechselstromzähler mit Anschlussklemme L-Zugang und L-Abgang unten und N-Zugang oben.

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 3xCEE 16A, Hutschiene 1 H081 1.034,60 €/St ZAH016L

Steckdosenleiste mit 3 Schuko-Steckdosen 16 A vorgerichtet für 3 Einphasen-Hutschienenzähler

bestehend aus:

1 x D02-Sicherungsssockel, 3-polig
1 x FI-Schalter 40A/0,03A 4-polig, Typ A
3 x LS-Schalter B, 16A, 1-polig
3 x Platz für Einphasen-Hutschienenzähler
1 TE (Zukauf)
3 x Schuko-Steckdosen, 16 A

* Bei Wechselstromzähler (1 TE) sind die Klemmenbelegungen nicht genormt. Die Steckdosenleisten ZAH 016 L und ZAH 019 L sind vorverdrahtet für Wechselstromzähler mit Anschlussklemme L-Zugang und L-Abgang unten und N-Zugang oben.

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste,3xSchuko 16A,Hutschiene 1 H081 1.034,60 €/St ZAH019L

Steckdosenleiste mit 1 CEE-Steckdose 16 A, 5-polig vorgerichtet für Drehstom-Hutschienenzähler (5TE)

bestehend aus:

1 x D02-Sicherungsssockel, 3-polig
1 x FI-Schalter 40A/0,03A 4-polig, Typ A
1 x LS-Schalter C, 16A, 3-polig
1 x Platz für Drehstrom-Hutschienenzähler
5 TE (Zukauf)
1 x CEE-Steckdose 16A, 5-polig

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 1xCEE 16A, Hutschiene 1 H081 1.027,40 €/St ZAH018L

Steckdosenleiste mit 1 CEE-Steckdose 32 A, 5-polig vorgerichtet für Drehstom-Hutschienenzähler (5TE)

bestehend aus:

1 x D02-Sicherungsssockel, 3-polig
1 x Fl-Schalter 40A/0,03A 4-polig, Typ A
1 x LS-Schalter C, 32A, 3-polig
1 x Platz für Drehstrom-Hutschienenzähler
5 TE (Zukauf)
1 x CEE-Steckdose 32A, 5-polig

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 1xCEE 32A, Hutschiene 1 H081 1.027,40 €/St ZAH017L

Steckdosenleiste mit 1 CEE-Steckdose 63 A für Zähler

bestehend aus:

1 x D02-Sicherungs-Lastschalter, 3-polig
1 x Fl-Schalter 63 A/0,3 A 4-polig, Typ A
1 x CEE-Steckdose 63A, 5-polig
Platz für 1 x Hutschienenzähler (5 TE)
(Beistellung)
Befestigungsmaterial
Zuleitung 5 x 10 mm² (Gummischlauchleitung)
ca. 2,5 m lang

Bezeichnung VPE PrGr Preis Best.Nr.

Steckdosenleiste, 1xCEE 63A, Hutschiene 1 H081 1.228,60 €/St ZAH020L

Berührschutzabdeckung über Sammelschienen zum Abdecken von Leerplätzen

- symmetrische Lochung

- H x B: 560 x 102 mm

Bezeichnung VPE PrGr Preis Best.Nr.

Berührschutzabdeckung für SaS, 560x102mm 1 H081 31,20 €/St ZAY47930

ZAY47930

ZAY300A

Feldabdeckung mit Tür

Bezeichnung VPE PrGr Preis Best.Nr.
TSG-Feldabdeckung IP54, 300 mm mit Tür	1 H081 120,50 €/St ZAY300A
Zählerfeldabdeckung IP54, 450 mm mit Tür	1 H081	174,90 €/St	ZAY450AT
Zählerfeldabdeckung IP54, 750 mm mit Tür	1 H081	238,40 €/St	ZAY750AT

T95L

Zählerverschlusshaube

- zum plombierbaren Verschließen der Leitungseinführungsöffnung bei Zählertragplatten mit 4 Isolierhütchen

Bezeichnung VPE PrGr Preis Best.Nr. Sperrverschluss für 3-Punkt Zählerplatz 1 H017 22,50 €/St T95L

S35S

Abdeckstreifen

• RAL 9010 (reinweiß)
• im 9mm Raster vorgeprägt
  -219mm
• für 12 PLE

Bezeichnung VPE PrGr Preis Best.Nr.
Abdeckstreifen,brechbar,219 mm,für 12PLE	10	H050	3,95 €/St	S35S

- für Aderendhülsen 10 mm² (7 Stück)

Bezeichnung VPE PrGr Preis Best.Nr.
Isoliersatz für SLS-Adapter 3polig	1	H310	1,81 €/St	HT006

LVZ0820

Schrauben

• mit Federelement
• für Sammelschienenanschluss

Bezeichnung VPE PrGr Preis Best.Nr.

Schrauben für SaS, M8x20, Set=3St. 1 H603 6,60 €/St LVZ0820

Schrauben für SaS, M12x30, Set=3St. 1 H603 7,90 €/St LVZ1230

SLS-Schalter, 3-phasig, 1-polig schaltend

- PLE 4,5, Sammelschiene QC

Bezeichnung VPE PrGr Preis Best.Nr.

SLS-Schalter 3P E-25A Sammelschiene QC 1 H300 311,20 €/St HTS325E

SLS-Schalter 3P E-35A Sammelschiene QC 1 H300 321,50 €/St HTS335E

SLS-Schalter 3P E-40A Sammelschiene QC 1 H300 329,70 €/St HTS340E

SLS-Schalter 3P E-50A Sammelschiene QC 1 H300 334,10 €/St HTS350E

SLS-Schalter 3P E-63A Sammelschiene QC 1 H300 338,10 €/St HTS363E

Direktanschluss Schalenklemme

- mit Anschlussschraube M12 x 55

- Klemmbereich:

50 mm², re

35-70 mm², rm

50-185 mm², se

35-150 mm², sm

Bezeichnung VPE PrGr Preis Best.Nr.

Schalenklemme mit Anschlussschr. M12x55 1 H081 13,90 €/St ZAY44630

ZAY44630

Direktanschluss Doppel-Schalenklemme

- mit Anschlussschraube M12 x 55

- Klemmbereich:

2 x 50 mm², re

2 x 35-70 mm², rm

2 x 50-185 mm², se

2 x 35-150 mm², sm

Bezeichnung VPE PrGr Preis Best.Nr.

Doppel-Schalenklemme mit Anschl. M12x55 1 H081 18,80 €/St ZAY44631

ZAY44631

Direktanschluss Stahlrahmen-V-Klemme

- für Aluminium- und Kupferleiter mit V-förmiger Anschlussfahne und Anschlussschraube

- Klemmbereich:

70-185 mm², re

50-150 mm², rm

95-300 mm², se

70-240 mm², sm

Bezeichnung VPE PrGr Preis Best.Nr.

Stahlrahmen-V-Klemme für Al und Cu 1 H081 21,00 €/St ZAY69993

ZAY69993

Schaltschrankheizung

- zur Vermeidung von Kondensfeuchtigkeit, 230 V

- 33 W, thermostatisch gesteuert

Bezeichnung VPE PrGr Preis Best.Nr.

Schaltschrankheiz. 230V/33W gesteuert 1 H081 194,40 €/St ZAY55517

Schaltschrankheizung

- komplett mit Thermostat

- und Vorsicherung

Bezeichnung VPE PrGr Preis Best.Nr.

Schaltschrankheizung 230V/33W, Therm.

1

H081

345,60 €/St

ZAY98536

Schrankbeleuchtung 15 W

- mit Schalter, SCHUKO-Steckdose und 10 A Sicherung (DII)

- für Schrankgröße 00, 0, 1, 2

Bezeichnung VPE PrGr Preis Best.Nr.

Schrankbeleuchtung 15W mit Schalter

1 H081 165,20 €/St ZAY75924

ZAY75924

FZ818

Plantasche DIN A4 zum Einkleben

- Kunststoff

Bezeichnung VPE PrGr Preis Best.Nr.

Plantasche.univers,Kunststoff,DIN A4 1 H106 28,40 €/St FZ818

ZAY69846

Türöffnungsbegrenzung

- begrenzt den Türöffnungswinkel auf ca. 110°

Bezeichnung VPE PrGr Preis Best.Nr.

Türöffnungsbegrenzung für Außensäulen 1 H081 45,40 €/St ZAY69846

Anschlussdose für Rohrbegleitheizung

- mit Vorsicherung

Bezeichnung VPE PrGr Preis Best.Nr.

Anschlussdose für Rohrbegleitheizung 1 H081 258,90 €/St ZAY14Z

Bezeichnung VPE PrGr Preis Best.Nr.

Rohrbegleitheizung, Zubehör 1 H081 607,90 €/St ZAY69843

ZAY49626

Abdeckung

- für seitlichen Baustellenanschluss ∅ 55 mm von ZAL152/155/157/172/175/202/205/207

Bezeichnung VPE PrGr Preis Best.Nr.

Abdeckung für Baustellenanschluss ∅ 55mm 1 H081 28,80 €/SI ZAY49626

- komplett, ohne Profilhalbzylinder

Bezeichnung VPE PrGr Preis Best.Nr.

Doppelschließung komplett ohne PHZ 1 H081 49,80 €/St ZAY78842

Bezeichnung VPE PrGr Preis Best.Nr.

Profilhalbzylinder mit 2 Schlüsseln 1 H081 21,10 €/St ZAY50994

Bodenrost

- aus Stahlblech

Bezeichnung VPE PrGr Preis Best.Nr.

Bodenrost aus Stahlblech für 115/135 1 H081 114,30 €/St ZAY90267

Bodenrost aus Stahlblech für 142/162 1 H081 116,70 €/St ZAY90266

Bodenrost aus Stahlblech für 152/172/2021 H081 120,30 €/St ZAY90273

Bodenrost aus Stahlblech für 155/175/205 1 H081 127,40 €/St ZAY90274

Bodenrost aus Stahlblech für 157/177/207 1 H081 206,30 €/St ZAY90275

Bodenrost aus Stahlblech für KVS Gr.00 1 H081 113,20 €/St ZAY90269

Bodenrost aus Stahlblech für KVS Gr.0 1 H081 159,80 €/St ZAY90270

Bodenrost aus Stahlblech für KVS Gr.1 1 H081 194,40 €/St ZAY90271

Bodenrost aus Stahlblech für KVS Gr.2 1 H081 268,70 €/St ZAY90272

Plastiksack Inhalt 25 l

Füllmaterial zur Reduzierung der Schwitzwasserbildung in Gehäusen im Freien.

Baureihe benötigte Menge

115, 135, 142, 162

152, 172, 202

Gr. 00, Gr. 0 2 Sack

155, 175, 205

Gr.1, Gr.2 3 Sack

157, 177, 207

Die Füllhöhe sollte ca. 200-300 mm betragen.

Bezeichnung VPE PrGr Preis Best.Nr.

Sockelfüller für Säulen u. Schränke, 25l 1 H081 33,40 €/St ZAY95075

A black granular material wrapped in a transparent plastic bag, no visible text or symbols.

ZAY95075

Hausanschluss- Systeme

Mit unseren Hausanschlusssystemen lässt sich die Stelle, an der der elektrische Anschluss vom öffentlichen Verteilernetz zur Verbraucheranlage übergeht, nach draußen verlagern. Wartungsarbeiten müssen dann nicht mehr im Haus stattfinden und können jederzeit durchgeführt werden.

Kabel-Hausanschlusskästen KH00 nach DIN DIN VDE 0660-505, Baureihe K3/K4 146

Kabel-Hausanschlusskästen KH00, KH1 nach DIN DIN VDE 0660-505, Baureihe K12 147

Hausanschlusskasten, Baureihe K3, 1x3 NH00, mit Polyester-Deckel

- Plombierschraube 4-Kant 6 mm mit Schlitz

- 4-Punkt Innenbefestigung

- 1 x Pg16 oben rechts für Potenzialausgleich

- Zugang: V-Stahlrahmenklemme 6–95 mm² se

- Abgang: Flach-Stahlrahmenklemme 6–70 mm² re

- Sicherheitsabdeckung, 2-teilig klappbar, plombierbar, glasklar

Bezeichnung VPE PrGr Preis Best.Nr.

Hausanschlusskasten K3 1 H081 161,80 €/St ZAN334C

Hausanschlusskasten, Baureihe K3, 1x3 NH00, mit Klarsicht-Deckel

- Plombierschraube 4-Kant 6 mm mit Schlitz

- 4-Punkt Innenbefestigung

- 1 x Pg16 oben rechts für Potenzialausgleich

- Zugang: V-Stahlrahmenklemme 6–95 mm² se

- Abgang: Flach-Stahlrahmenklemme 6–70 mm² re

- Sicherheitsabdeckung, 2-teilig klappbar, plombierbar, glasklar

Bezeichnung VPE PrGr Preis Best.Nr.

Hausanschlusskasten K3 Deckel glasklar 1 H081 158,40 €/St ZAN334KL

Hausanschlusskasten, Baureihe K4, 1x3 NH00, mit Polyester-Deckel

- Deckel aus glasfaserverstärktem Polyester

- 2 x Plombierschraube 4-Kant 6 mm mit Schlitz

- 4-Punkt Innenbefestigung

- 2 x Kabeleinführung

- 1 x Pg16 oben rechts für Potenzialausgleich

- Zugang: Doppel-V-Klemmen 6–95 mm² se

- Abgang: Flach-Stahlrahmenklemmen 6–70 mm² re

- Sicherheitsabdeckung, 2-teilig klappbar, piombierbar, glasklar

Bezeichnung VPE PrGr Preis Best.Nr.

Hausanschlusskasten K4 1 H081 267,40 €/St ZAN434S

Hausanschlusskasten, Baureihe K4, 1x3 NH00, mit Polyester-Deckel und Regendach

- Deckel aus glasfaserverstärktem Polyester mit angepresstem Regendach

- 2 x Plombierschraube 4-Kant 6 mm mit Schlitz

- 4-Punkt Innenbefestigung

- 2 Kabeleinführungen unten (Zu- und Abgang)

- 1 x Pg16 unten links für Potenzialausgleich

- Keramiksockel nach rechts versetzt

- Zugang: V-Stahlrahmenklemmen 6–95 mm² se

- Abgang: Flach-Stahlrahmenklemmen 6–70 mm² re

- VNB-Abdeckung, Berührschutz oben und unten

Bezeichnung VPE PrGr Preis Best.Nr.

Hausanschlusskasten K4, Regendach 1 H081 277,80 €/St ZAN434C

Hausanschlusskasten K4, Regend., Schließ. 1 H081 381, 30 €/St ZAN434CA

Unterputz-Blendrahmen für Kabel-Hausanschlusskästen - Wandgestell/Mauerkasten

• UP-Einbaurahmen mit Stecktüre, zum versenkten, putzbündigen Einbau von Kabelhausanschlusskästen
• Blendrahmen und Tür mit Kunststoffgrundierung, RAL 9010. Blendrahmen mit Putzausgleichmöglichkeit ca. 10 mm
• UP-Wandgestell aus Bandeisen, feuerverzinkt mit Befestigungsschrauben für Hausanschlusskasten
• Stecktüre mit Kastenschloss vorgerichtet für Profilhalbzylinder mit Regenschutzkappe
• wahlweise: geschlossener Mauerkasten statt Wandgestell RAL 9010

Bezeichnung VPE PrGr Preis Best.Nr.

Blendrahmen Unterputz für HAK K3/K4 1 H081 409,70 €/St ZAR044

Mauerkasten UP-Blendrahmen HAK K3 und K4 1 H081 480,70 €/St ZAR074A

• 2 x Plombierschraube 4-Kant 8 mm mit Schlitz
• 4-Punkt Innenbefestigung

Hinweis: Zum Einbau von Hausanschlusskästen K3/K4 bitte ZAL135P, ZAL142P oder ZAL162P verwenden.

Hausanschlusskasten, Baureihe K12, 2x3 NH00, Standardausführung

• Deckel aus glasfaserverstärktem Polyester
• 1 x Kabeleinführung
• Zugang: V-Klemmen 50–185 mm² se
• Abgang: Bockklemmen 10–50 mm² se
• PEN M 4.1: 5 x Bockklemmen im Abgang

Bezeichnung VPE PrGr Preis Best.Nr.

Hausanschlusskasten K12 1 H081 735,80 €/St ZAN864C

Hausanschlusskasten, Baureihe K12, 2x3 NH00, Durchschleif-Ausführung

• Deckel aus glasfaserverstärktem Polyester
• 2 x Kabeleinführung
• Zugang: Doppel-V-Klemmen 35–185 mm² se
• Abgang: Bockklemmen 10–50 mm² se
• PEN M 4.1: 5 x Bockklemmen im Abgang

Bezeichnung VPE PrGr Preis Best.Nr.

Hausanschlusskasten K12, Durchschleif. 1 H081 799,50 €/St ZAN864S

Hausanschlusskasten, Baureihe K12, 1x3 NH2, Standardausführung

• Deckel aus glasfaserverstärktem Polyester
• nur für Sicherungseinsätze bis 250 A zulässig
• 1 x Kabeleinführung
• Zugang: V-Klemmen 50–185 mm² se
• Abgang: Bockklemmen 16–150 mm² se
• PEN M 4.1: 2 x Klemmen im Abgang + POT 10–70 mm² Cu/Al
• max. bis 250A

Bezeichnung VPE PrGr Preis Best.Nr.

Hausanschlusskasten K12 1 H081 627,10 €/St ZAN837C

Hausanschlusskasten, Baureihe K12, 1x3 NH2, Durchschleif-Ausführung

• Deckel aus glasfaserverstärktem Polyester
• nur für Sicherungseinsätze bis 250 A zulässig
• 2 x Kabeleinführung
• Zugang: Doppel-V-Klemmen 35–185 mm² se
• Abgang: V-Klemmen 50–240 mm² se
• PEN M 4.1: 2 x Klemmen im Abgang + POT 10–70 mm² Cu/Al
• max. bis 250A

Bezeichnung VPE PrGr Preis Best.Nr.

Hausanschlusskasten K12, Durchschleif. 1 H081 691,20 €/St ZAN837S

Profilhalbzylinder für Hausanschlusskasten K00 und KH1

- mit 2 Steckschlüsseln

Bezeichnung VPE PrGr Preis Best.Nr.

Profilhalbzylinder mit 2 Schlüsseln 1 H081 21,10 €/St ZAY50994

ZAS-Zähleranschlusssäulen 150

Verteilersäulen zum Ausbau mit univers N 151

Kabelverteilerschränke zum Ausbau mit univers N

152

STAS-Straßenbeleuchtungsanschlusssäulen 153

ZAS-Anschlusssäulen 154

Verteilersäulen 155

Kabelverteilerschränke 158

Stromverteiler für Fest- und Marktplätze 161

Kabel-Hausanschlusskästen 162

Hausanschlusssäulen 164

Übersicht Säulen 165

Übersicht Schränke 167

Nachweis der Erwärmung nach DIN EN61439-1/-5, Abschnitt 10.10

169

Systembeschreibung

- glasfaserverstärktes Polyester FS 833.5 nach EN 14598

Farbe

- lichtgrau nach RAL 7035

Abmessungen (mm)

Baureihe Höhe	Breite Tiefe
152 1560 361 277
155 1560 583 277
157 1560 839 277
172 1710 361 277
175 1710 583 277
177 1710 839 277
202 2010 361 277
205 2010 583 277
207 2010 839 277

Schließung

- Drei-Punkt-Basküleverschluss für 1 bzw. 2 Profilhalbzylinder, ein Profilhalbzylinder (gleichschließende Serie) ist bereits eingebaut. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite (obere) Öffnung mit dem beigepackten Blindverschluss bestückt werden.

Sockel

• Gehäuse und Sockel bilden eine Einheit
• Bodenrost
• Eingrabtiefe ca. 600 mm

Gehäuse

- im Rippendesign

Lüftung

- Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle. Sie verhindern das Eindringen von Fremdkörpern und sind stochersicher.

Einbauten

• Zählerplätze bzw. TSG-Platz mit Zählerplatzabdeckung IP 54 bzw. vorgerichtet zum problemlosen Nachrüsten einer Zählerplatzabdeckung
• Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler und ein Tarifschaltgerät (TSG).
• Standard-Zähleranschlussäulen gebaut nach technischer Anwendungsrichtline VDE-AR-N 4100:2019-04 (Technische Regeln für den Anschluss von Kundenanlagen an das Niederspannungsnetz und deren Betrieb)
• Allen Zähleranschlusssäulen ist die Verdrahtung vom Kabel-Hausanschlusskasten zum unteren Anschlussraum beigelegt.
• Alle Verteilerfelder sind mit der neuen N/PE-Steckklemme ausgerüstet, ein Membranflansch ist werkseitig montiert.

Fundament

• zur Vermeidung einer inneren Betauung des Gehäuses hat es sich als zweckmäßig erwiesen, nach der Montage das Fundament im Inneren bis zur Höhe der Kabelbefestigungsschiene aufzufüllen.
• als Füllmaterial verwenden Sie Sockelfüller (25 I-Sack, Best.Nr. ZAY95075), die Füllhöhe sollte ca. 200-300 mm betragen. Benötigte Menge: siehe Sockelfüller (Zubehör für Säulen und Schränke)

Tabelle gilt für Zähleranschlusssäulen
Anwendung Zählerplätze mit BKE-I oder Dreipunkt-Befestigung

		H07V-K 10 mm2 H07V-K 16 mm2
		Einfachbelegung Doppelbelegung			Einfachbelegung Doppelbelegung
		Zähler	Zähler 1	Zähler 2	Zähler	Zähler 1	Zähler 2
Bezuga	I	≤ 63 A ≤ 63 A	≤ 63 A ≤ 63 A	≤ 63 A ≤ 63 A
	IN SH	63 A	63 A	63 A	63 A	63 A	63 A
Dauerstrom	I	30 A	18 A	18 A	41 A	22 A	22 A
	IN SH	35 A	20 A	20 A	50 A	25 A	25 A
Bezuga/Dauerstrom	I	-	≤ 63 A	18 A	-	≤ 63 A	22 A
	IN SH	-	63 A	20 A	-	63 A	25 A

Systembeschreibung

- glasfaserverstärktes Polyester FS 833.5 nach EN 14598

Farbe

- lichtgrau nach RAL 7035

Best.Nr.	Benennung	Höhen	Felder
ZAL41US	VS inkl.Sockel f.universN, 1560x361x277	600	1
ZAL42US	VS inkl.Sockel f.universN, 1560x583x277	600	2
ZAL43US	VS inkl.Sockel f.universN, 1560x838x277	600	3
ZAL51US	VS inkl.Sockel f.universN, 1710x361x277	750	1
ZAL52US	VS inkl.Sockel f.universN, 1710x583x277	750	2
ZAL53US	VS inkl.Sockel f.universN, 1710x838x277	750	3
ZAL71US	VS inkl.Sockel f.universN, 2010x361x277	1050	1
ZAL72US	VS inkl.Sockel f.universN, 2010x583x277	1050	2
ZAL73US	VS inkl.Sockel f.universN, 2010x838x277	1050	3

Schließung

Drei-Punkt-Basküleverschluss für 1 bzw. 2 Profilhalbzylinder, ein Profilhalbzylinder (gleichschließende Serie) ist bereits eingebaut. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite (obere) Öffnung mit dem beigepackten Blindverschluss bestückt werden.

Sockel

• Gehäuse und Sockel bilden eine Einheit
• Bodenrost, siehe Zubehör
• Eingrabtiefe ca. 600 mm

Gehäuse

- im Rippendesign

Lüftung

Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungs- kanäle. Sie verhindern das Eindringen von Fremdkörpern und sind stochersicher.

Einbauten

• Vorbereitet zum Aufbau einer Niederspannungsverteilung bis 250A, mit dem Innenausbausystem univers N (Bausteine)
• Schaltgerätekombination nach DIN VDE 0660, Teil 600-1/-3, EN61439-1/-3
• Mit integrierten Kopf- und Fußteilen zur Aufnahme der Tragschienen UN...A
• Flansche sind entsprechend der Anwendung separat zu bestellen.

Fundament

• zur Vermeidung einer inneren Betauung des Gehäuses hat es sich als zweckmäßig erwiesen, nach der Montage das Fundament im Inneren bis zur Höhe der Kabelbefestigungsschiene aufzufüllen.
• als Füllmaterial verwenden Sie Sockelfüller (25 l-Sack, Best.Nr. ZAY95075), die Füllhöhe sollte ca. 200-300 mm betragen. Benötigte Menge: siehe Sockelfüller (Zubehör für Säulen und Schränke)

Abmessungen / Verlustleistung

zulässige Verlustleistung P_ZUL für Gehäuse ohne Lüftungsöffnungen bei Übertemperatur t von 30K in 75% Gehäusehöhe

Gehäuse	H (mm)	B (mm)	T (mm)	P_ZUL (W)
ZAL41US	1560	361	277	108,4
ZAL42US	1560	583	277	166,2
ZAL43US	1560	839	277	242,1
ZAL51US	1710	361	277	122,3
ZAL52US	1710	583	277	190,8
ZAL53US	1710	839	277	278,3
ZAL71US	2010	361	277	158,8
ZAL72US	2010	583	277	240,9
ZAL73US	2010	839	277	349,8

Systembeschreibung

• Schutzart IP 44
• glasfaserverstärktes Polyester FS 833.5 nach EN 14598
• Die Schränke entsprechen DIN EN 61439-2/-3

Farbe

- lichtgrau nach RAL 7035

Best.Nr.	Benennung	Höhen	Felder
ZAL51U	KVS für univers N, HxBxT 845x480x315	750	1
ZAL52U	KVS für univers N, HxBxT 845x585x315	750	2
ZAL62U	KVS für univers N, HxBxT 1005x585x315	900	2
ZAL82U	KVS für univers N, HxBxT 1355x585x315	1200	2
ZAL43U	KVS für univers N, HxBxT 845x780x315	600	3
ZAL53U	KVS für univers N, HxBxT 1005x780x315	750	3
ZAL83U	KVS für univers N, HxBxT 1355x780x315	1200	3
ZAL54U	KVS für univers N, HxBxT 845x1110x315	750	4
ZAL64U	KVS für univers N, HxBxT 1005x1110x315	900	4
ZAL84U	KVS für univers N, HxBxT 1355x1110x315	1200	4
ZAL85U	KVS für univers N, HxBxT 1355x1465x315	1200	5

Schließung

- Drei-Punkt-Basküleverschluss. Doppelschließung, ein Profilhalbzylinder (gleichschließende Serie) ist bereits eingebaut.

Eingrabsockel

• seitlich von innen verschließbare Öffnung für Baustellen - anschluss ∅ 55 mm
• Kabelbefestigungsschiene Winkelstahl 40 x 40 x 3 mm für Bügelschellen
• Bodenrost, siehe Zubehör.

Bodenaufbausockel

• seitlich von innen verschließbare Öffnung für Baustellenanschluss ∅ 55 mm
• der Bodenaufbausockel wird auf dem Untergrund befestigt

Gehäuse

• im Rippendesign, plakatfeindlich
• hohe Recyclingfreundlichkeit durch Vermeidung von eingepressten Metallteilen im Gehäuse

Türen

Öffnungswinkel 180° bei freiem Stand 90° bei angereihten Schränken

• Türen lassen sich leicht ein- und aushängen
• Schränke der Größe 2 können mit zwei voneinander unabhängig verschließbaren Türen versehen werden (auf Anfrage)

Lüftung

Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle. Sie verhindern das Eindringen von Fremdkörpern und sind stochersicher.

Einbauten

• Vorbereitet zum Aufbau einer Niederspannungsverteilung bis 250A, mit dem Innenausbausystem univers N (Bausteine)
• Schaltgerätekombination nach DIN VDE 0660, Teil 600-1/-3, EN61439-1/-3
• Mit integrierten Kopf- und Fußteilen zur Aufnahme der Tragschienen UN...A
• Flansche sind entsprechend der Anwendung separat zu bestellen.

Fundament

• Zur Vermeidung einer inneren Betauung des Gehäuses hat es sich als zweckmäßig erwiesen, nach der Montage das Fundament im Inneren bis zur Höhe der Kabelbefestigungsschiene aufzufüllen.
• Als Füllmaterial verwenden Sie Sockelfüller (25 l-Sack, Best.Nr. ZAY95075), die Füllhöhe sollte ca. 200–300 mm betragen. Benötigte Menge: siehe Sockelfüller (Zubehör für Säulen und Schränke)

Abmessungen / Verlustleistung

zulässige Verlustleistung P_ZUL für Gehäuse ohne Lüftungsöffnungen bei Übertemperatur t von 30K in 75% Gehäusehöhe

Gehäuse H (mm) B (mm) † (mm) P					zul (W)
ZAL51U 845	480	315	156,0
ZAL52U 845	585	315	241,0
ZAL62U 1005	585		315	291,0
ZAL82U 1355	585		315	351,0
ZAL43U 845	780	315	290,0
ZAL53U 1005	780		315	316,0
ZAL83U 1355	780		315	429,0
ZAL54U 845	1110		315	335,0
ZAL64U 1005	1110		315	390,0
ZAL84U 1355	1110		315	448,0
ZAL85U 1355	1465		320	510,0

Systembeschreibung

• IP44
• glasfaserverstärktes Polyester FS 833.5 nach EN 14598

Farbe

- lichtgrau nach RAL 7035

Abmessungen (mm)

Baureihe Höhe	Breite Tiefe
175 1710 583 277
205 2010 583 277

Schließung

• Baureihe 175/205 Drei-Punkt-Basküleverschluss für 1 bzw. 2 Profilhalbzylinder
• ein Profilhalbzylinder (gleichschließende Serie) ist bereits eingebaut. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite (obere) Öffnung mit dem beigepackten Blindverschluss bestückt werden.

Sockel

• Gehäuse und Sockel bilden eine Einheit
• Bodenrost

Gehäuse

- im Rippendesign

Fundament

• zur Vermeidung einer inneren Betauung des Gehäuses hat es sich als zweckmäßig erwiesen, nach der Montage das Fundament im Inneren bis zur Höhe der Kabelbefestigungsschiene aufzufüllen.
• als Füllmaterial verwenden Sie Sockelfüller (Plastiksack Inhalt 25 l, Best.Nr. ZAY95075), die Füllhöhe sollte ca. 200-300 mm betragen. Benötigte Menge für Baureihe 175, 205 = 2 Sack
• die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle. Sie verhindern das Eindringen von Fremdkörpern und sind stochersicher.

Einbauten

• Zählerplätze bzw. TSG-Platz mit Zählerplatzabdeckung IP 54 bzw. vorgerichtet zum problemlosen Nachrüsten einer Zählerplatz abdeckung
• Der Einbau besteht aus schutzisolierten Zählerfeldern nach DIN VDE 0603-2-1 (Funktionsflächen) für Zähler und ein Tarifschaltgerät (TSG).
• Alle Verteilerfelder sind mit der neuen N/PE-Steckklemme ausgerüstet, ein Membranflansch ist werkseitig montiert.

Steuerung (Allgemein)

Grundsätzlich wird zwischen den beiden Steuerungsarten Direkt- schaltung und Fortschaltung unterschieden.

- Bei Direktschaltung ist die Säule mit Dämmerungsschalter S3 und Schaltuhr S4 ausgerüstet und kann als selbstständiges Gerät eingesetzt werden. Mit der 1-kanaligen Schaltuhr wird eine Leuchten-gruppe (Schütz K2) je nach Bedarf (Nachtschaltung/Halbnacht-schaltung) geschaltet. Im Lieferumfang des Dämmerungsschalters ist ein separater Lichtfänger enthalten. Dieser muss vor Ort (nach Umgebung/Lichtverhältnissen) montiert werden. - bei Fortschaltung können die Schütze über eine zentrale Zeitschaltung oder einen Dämmerungsschalter gesteuert werden.

Einspeisung

- Baureihe 175 erfolgt direkt auf ein Sammelschienen-System - Baureihe 205 erfolgt über einen 1 x K-HAS (KH00) der bereits eingebaut ist.

Abgangsteil

- ZAB175AP0 ist vorbereitet zum Einbau von Nachrüstfeldern

Nachrüstfelder

- Die Verteilerfelder können in ZAB175AP0 problemlos montiert werden. - Bestückte Verteilerfelder sind Direkt-/Nacht-Halbnacht-Schaltung bestückt, je nach Ausführung im Abgang LS-Schalter oder Sicherungssockel.

Schaltbilder
ZAD515BP0

ZAD515CP0

Technik

ZAS/STAS

Baureihe 142, 162

- glasfaserverstärktes Polyester Typ FS 833.5 nach EN 14598

Farbe

- lichtgrau nach RAL 7035

Abmessungen

- siehe Ausführungsvarianten

Tür

- Stecktür

Schließung

- Einfachschließung, ein Profilhalbzylinder ist eingebaut.

- Doppelschließung auf Anfrage.

Sockel

- Gehäuse und Sockel bilden eine Einheit. Auf Wunsch mit Bodenrost.

Einbauten (auf Wunsch)

- Verteilerfeld

Baureihe 152, 155, 157, 172, 175, 177, 202, 205, 207

- glasfaserverstärktes Polyester Typ FS 833.5 nach EN 14598

Farbe

- lichtgrau nach RAL 7035

Abmessungen

Gehäuse H (mm) B (mm) T (mm) P		zUL (W)
ZAL41US 1560 361 277 108,4
ZAL42US 1560 583 277 166,2
ZAL43US 1560 839 277 242,1
ZAL51US 1710 361 277 122,3
ZAL52US 1710 583 277 190,8
ZAL53US 1710 839 277 278,3
ZAL71US 2010 361 277 158,8
ZAL72US 2010 583 277 240,9
ZAL73US 2010 839 277 349,8

Tür

- werkzeuglose Demontage möglich

Schließung

- Drei-Punkt-Basküleverschluss

- Leerschränke und Schränke mit Montageplatte:

Doppelschließung mit einem Profilhalbzylinder eingebaut

Sockel

- Gehäuse und Sockel bilden eine Einheit. Auf Wunsch mit Bodenrost.

Einbauten (auf Wunsch)

- Verteilerfeld

- NH-Sicherungsleisten Größe 2

- NH-Sicherungsleisten Größe 00

Lüftung

Die Belüftung erfolgt über labyrinthartig aus-gebildete Lüftungskanäle. Sie verhindern das Eindringen von Fremdkörpern und sind stochersicher.

Baureihe 115,135 rund

- glasfaserverstärktes Polyester FS 833.5 nach EN 14598 mit Recyclat

Farbe

- ähnlich RAL 7035 in Steinstruktur

Abmessungen

- siehe Ausführungsvarianten

Tür

- Stecktür

Schließung

- Einfachschließung, ein Profilhalbzylinder ist eingebaut. Doppelschließung auf Anfrage.

Sockel

- Gehäuse und Sockel bilden eine Einheit. Auf Wunsch mit Bodenrost.

Einbauten

- Montageplatte

Hutschienen als PE-Leiter

Hutschienen aus Stahl dürfen als Verbindungsschiene für Schutzleiter-Reihenklemmen mit direkter Kontaktierung der Hutschiene verwendet werden. Schutzleiter-Reihenklemmen, die auf eine Hutschiene aus Stahl mit direkter Kontaktierung montiert werden, müssen der DIN VDE 0611-3 entsprechen. Werden Hutschienen als PEN-Leiter eingesetzt müssen sie aus Cu bzw. Al sein (DIN VDE 0100-540. Abschnitt C.3).

Sockelfüller

Zur Vermeidung einer inneren Betauung des Gehäuses bei hoher Bodenfeuchtigkeit am Aufstellungsort hat es sich als zweckmäßig erwiesen, nach der Montage den Sockel innen bis zur Höhe der Kabelbefestigungsschellen aufzufüllen. Als Füllmaterial verwenden Sie Sockelfüller (25l Sack, Best.Nr. ZAY95075).

Strombelastbarkeit von Kupfer-Stromschienen

Dauerströme nach DIN 43671 für eine Stromschiene aus E-Cu F30 mit Rechteckquerschnitt in Innenanlagen bei 35 °C Lufttemperatur, 65 °C Schienentemperatur, senkrechte Lage der Schienenbreite und gestrichener Schienenoberfläche.

Strom I... wurde aus DIN 43671 übernommen.

Strom I_N2^N1 wurde interpoliert nach I_N2 = (I_N1^2 · (Q2/Q1) · (U2/U1)) .

Breite (mm)			Dicke (mm)			Querschnitt ( mm^2 )	Umfang (mm)	Dauerstrom I_N1 (A) I_N2 (A)
20	5	99	1	50	319	319
30	4	119	68	394
30	5	149	70	447		447
30	6	179	72	496
30	8	239	76	589
30	10	299	80	676		676
40	5	199	90	573		573
40	8	319	96	745
40	10	399	100	850		850
50	10	499	120	1.020		1.020

Kabelverteilersäulen ZAK...
NH-Sicherungsleisten

Systembeschreibung

• Schutzart IP 44
• glasfaserverstärktes Polyester FS 833.5 nach EN 14598 Die Schränke entsprechen DIN EN 61439, je nach Anwendung den entsprechenden Teilen der Normreihe
• Alle Sammelschienen sind mit Einpressmuttern M12 im Abstand von 100 mm ausgestattet.

Farbe

- lichtgrau nach RAL 7035

zulässige Verlustleistung

Schrank	Größe	Bauhöhe Höhe	Breite	Tiefe	Pzul(W)
Kabelverteilerschrank mit Sockel
ZAL084	00	845	1745	480	315	156
Kabelverteilerschrank nach DIN 43629
ZAL080	0	845	845	585	315	241
ZAL081	1	845	845	780	315	290
ZAL082	2	845	845	1110	315	335
ZAL100	0	1005	1005	585	315	291
ZAL101	1	1005	1005	780	315	316
ZAL102	2	1005	1005	1110	315	390
ZAL130	0	1355	1355	585	315	351
ZAL131	1	1355	1355	780	315	429
ZAL132	2	1355	1355	1110	315	448

Schließung

Drei-Punkt-Basküleverschluss.

Doppelschließung, Profilhalbzylinder ist bereits eingebaut.

Eingrabsockel

• Eingrabtiefe ca. 600 mm
• seitlich von innen verschließbare Öffnung für Baustellenanschluss ∅ 55 mm
• Kabelbefestigungsschiene Winkelstahl 40x40x3mm für Bügelschellen
• Sollbruchstelle zwischen Schrank und Sockel verhindert vermeidbare Grabarbeiten
• Bodenrost

Bodenaufbausockel

• seitlich von innen verschließbare Öffnung für Baustellenanschluss ∅ 55 mm
• der Bodenaufbausockel wird auf dem Untergrund befestigt
• Bodenaufbausockel können nicht übereinander montiert werden

Gehäuse

- hohe Recyclingfreundlichkeit durch Vermeidung von eingepressten Metallteilen im Gehäuse

Türen

• Öffnungswinkel 180° bei freiem Stand
  90° bei angereihten Schränken
• Türen lassen sich werkzeuglos ein- und aushängen
• Schränke der Größe 2 können mit zwei voneinander unabhängig verschließbaren Türen versehen werden (auf Anfrage).

Lüftung

Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle. Sie verhindern das Eindringen von Fremdkörpern und sind stochersicher.

Fundament

• Zur Vermeidung einer inneren Betauung des Gehäuses ist es zweckmäßig nach der Montage das Fundament im Inneren bis zur Höhe der Kabelbefestigungsschiene aufzufüllen.
• Als Füllmaterial verwenden Sie Sockelfüller (25 I-Sack, Best.Nr.
  ZAY95075), die Füllhöhe sollte
  ca. 200–300 mm betragen.

KVS mit asymmetrischen Türen

Eine PVC-Montageplatte und eine Trennwand sind bereits eingebaut. Linke und rechte Tür besitzen eine Doppelschließung mit einem Profilhalbzylinder. Ein zweiter kann nachgerüstet werden.

Schrank		lichter Türausschnitt (H x B)
		links rechts
ZAL081V	740 x 286	740 x 416
ZAL082V	740 x 274	740 x 757
ZAL101V	900 x 286	900 x 416
ZAL102V	900 x 274	900 x 757
ZAL132V	1250 x 274	1250 x 757

Normkabelverteilerschränke mit Wandkonsole

Ausführung

• Bodenplatte mit Einführungs-Steckschieber für Querschnitte 50–185 mm²
• Die C-Profilschiene dient zur Kabelbefestigung und ist Teil der Wandkonsole. Die Wandkonsole kann mit einer Abdeckblende abgedeckt werden (Zukauf).

Material

Wandkonsole: Stahlblech 2,5 mm feuerverzinkt

Strombelastbarkeit von Kupfer-Stromschienen

Dauerströme nach DIN 43671 für eine Stromschiene aus E-Cu F30 mit Rechteckquerschnitt in Innenanlagen bei 35 °C Lufttemperatur, 65 °C Schienentemperatur, senkrechte Lage der Schienenbreite und gestrichener Schienenoberfläche.

Strom I_N1 wurde aus DIN 43671 übernommen. Strom I_N2 wurde interpoliert nach I_N2 = (I_N1^2 · (Q2/Q1) · (U2/U1)) .

Breite (mm)	Dicke (mm)	Querschnitt (mm2)	Umfang (mm)	Dauerstrom
				I_N1 (A)	I_N2 (A)
20	5	99,1	50	319	319
30	4	119	68		394
30	5	149	70	447	447
30	6	179	72		496
30	8	239	76		589
30	10	299	80	676	676
40	5	199	90	573	573
40	8	319	96		745
40	10	399	100	850	850
50	10	499	120	1.020	1.020

Produktreihe: Kabelverteilerschränke in öffentlichen Energieverteilungsnetzen (PENDA-O) zur Anwendung nach DIN EN 61439 -1 / -5 - Referenzen: ZAK... (Gr. 00, 0, 1 & 2) mit zugehörigem Sockel ZAX...

Technisches Merkmal Ausprägung
Gehäuse
Schutzklasse II
Material Glasfaserverstärktes Polyester Typ 833.5 nach DIN EN 14598
Farbe Lichtgrau nach RAL 7035
Tür Einfach- oder Doppeltür (je nach Ausführung)
Schließung	Einfachschließung mit Profilhalbzylinder Doppelschließung auf Anfrage
Abmessungen Siehe Ausführungsvarianten
Bemessungswerte für Spannungen
Bemessungsspannung Un 400 V AC
Bemessungsbetriebsspannung Ue 230 / 400 V AC, 50 Hz
Bemessungsisolationsspannung Ui 1.000 V AC
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Bemessungswerte für Ströme
Bemessungsstrom InA	bis 680 A
Bemessungsstrom der Schaltgeräte In	bis 630 A
Bemessungsstromfestigkeit lpk	52,5 kA
Bemessungskurzzeitstromfestigkeit Icw	25 kA / 1s
Bedingter Bemessungskurzschlussstrom Icc	60 kA
Bemessungsfrequenz fn	50 Hz

Technik

Nr.	Nachzuweisende Merkmale Abschnitt Nachweis durch			Bemerkungen / Nachweis durch Prüfung erbracht - / √
1	Festigkeit von Werkstoffen und Teilen:	10.2
	Korrosionsbeständigkeit	10.2.2	Prüfung	√
	Eigenschaften von Isolierwerkstoffen:	10.2.3
	Wärmebeständigkeit	10.2.3.1	Prüfung	√
	Widerstandsfähigkeit gegen außergewöhnliche Wärme und Feuer aufgrund von inneren elektrischen Auswirkungen	10.2.3.2	Prüfung	√
	Trockene Wärme	10.2.3.101	Prüfung	√
	Entflammbarkeitsklasse	10.2.3.102	Prüfung	√
	Beständigkeit gegen UV-Strahlung	10.2.4	Prüfung	√
	Anheben	10.2.5	N/A
	Schlagprüfung	10.2.101	Prüfung	√
	Statische Belastbarkeit	10.2.101.2	Prüfung	√
	Stoßfestigkeit	10.2.101.3	Prüfung	√
	Verwindungsfestigkeit	10.2.101.4	Prüfung	√
	Schlagfestigkeit	10.2.101.5	Prüfung	√
	Mechanische Festigkeit der Türen	10.2.101.6	Prüfung	√
	Beständigkeit gegen axiale Belastung von in Kunststoff eingebetteten Metalleinlegeteilen Mechanische Festigkeit gegen Schlagbeanspruchung durch scharfkantige Körper	10.2.101.7	N/A
	Mechanische Festigkeit eines zum Einlassen im Erdreich vorgesehenen Sockels	10.2.101.8	Prüfung	√
	Aufschriften	10.2.101.9	Prüfung	√
		10.2.7	Prüfung	√
2	Schutzart von Gehäusen 10.3 Prüfung √
3	Luftstrecken 10.4 Prüfung √
4	Kriechstrecken 10.4 Zeichnungen √
5	Schutz gegen elektrischen Schlag und Durchgängigkeit von Schutzleiterkreisen:	10.5
	Durchgängigkeit der Verbindung zwischen Körpern der Schaltgerätekombination und Schutzleiterstromkreis	10.5.2	N/A
	Kurzschlussfestigkeit des Schutzleiterkreises	10.5.3	Prüfung √
6	Einbau von Betriebsmitteln	10.6	Hersteller der SK	Vorgaben der Norm beachten
7	Innere elektrische Stromkreise und Verbindungen	10.7	Hersteller der SK	Vorgaben der Norm beachten
8	Anschlüsse für von außen eingeführte Leiter	10.8	Hersteller der SK	Vorgaben der Norm beachten
9	Isolationseigenschaften:	10.9
	Betriebsfrequente Spannungsfestigkeit	10.9.2	Prüfung	√
	Stoßspannungsfestigkeit	10.9.3	Prüfung	√
10	Erwärmungsgrenzen	10.10	Prüfung √
11	Kurzschlussfestigkeit	10.11	Prüfung	√
12	Elektromagnetische Verträglichkeit (EMV)	10.12	N/A	Nach Angaben des Herstellers der einge-bauten Betriebsmittel
13	Mechanische Funktion	10.13	Prüfung	√

N/A – Nicht anwendbar
SK - Schaltgerätekombination

Systembeschreibung

DIN VDE 0100 Teil 722 regelt die Installation für fliegende Bauten, Wagen und Wohnwagen nach Schaustellerart.

Ortsfeste Stromverteilersäule, rund

Ausführung

Schutzart IP 44

glasfaserverstärktes Polyester FS 833.5 nach EN 14598 mit Recyclat

Farbe

ähnlich RAL 7035, lichtgrau in Granit-Struktur

Abmessungen (mm)

Baureihe Höhe	Breite Tiefe
115, rund 1150	360 360
135, rund 1350	360 360

Schließung

Schließvorrichtung für Einfachschließung, ein Profilhalbzylinder ist bereits eingebaut

Sockel

• Gehäuse und Sockel bilden eine Einheit
• Bodenrost

Fundament

- Zur Vermeidung einer inneren Betauung des Gehäuses ist es zweckmäßig nach der Montage das Fundament im Inneren bis zur Höhe der Kabelbefestigungsschiene aufzufüllen.

- Als Füllmaterial verwenden Sie Sockelfüller (251-Sack, Best.Nr. ZAY95075), die Füllhöhe sollte ca. 200–300 mm betragen.

Mobile Stromverteilersäule, rund

Ausführung

Schutzart IP44

glasfaserverstärktes Polyester FS 833.5 nach EN 14598 mit Recyclat

Farbe

ähnlich RAL 7035, lichtgrau in Granit-Struktur

Abmessungen (mm)

Baureihe Höhe	Breite Tiefe
135, rund 904 360 360

Schließung

Schließvorrichtung für Einfachschließung, ein Profilhalbzylinder ist bereits eingebaut

Elektrant

Graugussgehäuse mit Deckel, H x B x T 310 x 420 x 315 (mm)

Edelstahlschrauben mit Flügelmuttern, Gewicht 28,5 kg

Stromverteilerschränke

Ausführung

Schutzart IP 44

glasfaserverstärktes Polyester FS 833.5 EN 14598

Schränke DIN EN 61439

mit Türöffnungsbegrenzung

Farbe

lichtgrau nach RAL 7035

Abmessungen (mm)

Größe Höhe	Breite Tiefe
0 1005	585	315
1 1005	780	315
2 1005	1110	315

Schließung

Drei-Punkt-Basküleverschluss

Doppelschließung, ein Profilhalbzylinder ist bereits eingebaut.

Festplatzsockel

Das Einführen mehrerer Leitungen durch eine Öffnung (ø 42 mm) ist möglich. Sie können problemlos bei geschlossener Tür aus dem Schrank herausgeführt werden. Die Kabelbefestigungsschiene unter den Einführungen dient als Zugentlastung für die Leitungen. (Zukauf Bügelschellen)

Bestückung

Steckdosenleisten von vorne auf das Sammelschienen-System montieren.

Sonderausführungen auf Anfrage.

Freibleibende Bestückungsflächen bei Stromverteilerschränken müssen abgedeckt werden (Berührungsschutz siehe Zubehör).

Ortsfeste Stromverteilerschränke

Sockel

Kabelbefestigungsschiene Winkelstahl 40x40x3 mm für Bügelschellen.

- Bodenrost

Fundament

• Zur Vermeidung einer inneren Betauung des Gehäuses ist es zweckmäßig nach der Montage das Fundament im Inneren bis zur Höhe der Kabelbefestigungsschiene aufzufüllen.
• Als Füllmaterial verwenden Sie Sockelfüller (25 I-Sack, Best.Nr. ZAY95075, siehe Zubehör), die Füllhöhe sollte ca. 200–300 mm betragen.

Mobile Stromverteilerschränke

Standfuß

Mit dem Standfuß ist der Stromverteiler transportabel.

Systembeschreibung

Zugang über Dichtmembrane. Abgang über Stufenwürgenippel, seitlich rechts und links ausbrechbare Vormarkierungen für PG36. Gehäusedeckel in 15°-Stellung aushängbar.

Material

aus glasfaserverstärktem Polyester Typ 803 nach DIN EN 14598

Gehäuse

plombierbar

Innenabdeckung

Sicherheitsabdeckung, die nach Inbetriebnahme umgeklappt wird und als großflächige Berührschutzabdeckung im Gehäuse verbleibt.

Bei Montage im Freien Regendach verwenden

Abmessungen
K3

K4

Zugang über Steckschieber mit abgestufter Dichtung. Abgang über Steckschieber mit abgestufter Dichtung, zusätzlich seitliche Schieber für wahlweise Zuführung/Abführung von rechts/links. Gehäusedeckel in 15°-Stellung aushängbar, Klarsichtabdeckung

Material

aus glasfaserverstärktem Polyester Typ 803 nach DIN EN 14598

Gehäuse

plombierbar

Abmessungen

Zugangsklemmen

Art Beispielbild HAK-Baureihe Zulässige Anschlussquerschnitte für verschiedene Kabelformen

			re / mm2	rm / mm2	se / mm2	sm / mm2
V-Klemme		K3 & K4 6 - 95 6 - 95 6	- 95 6 - 95
		K12 35 - 120 35 - 95 50	- 240 50 - 185
Doppel-V-Klemme		K4 16 - 95 16 - 95 25	- 120 25 - 120
		K12 35 - 150 35 - 120 35	-240 35 - 185

Abgangsklemmen

Art Beispielbild HAK-Baureihe Zulässige Anschlussquerschnitte für verschiedene Kabelformen

			re / mm2	rm / mm2	se / mm2	sm / mm2
Flachrahmenklemme K3	70 6 - 70 6 - 70 6 - 70
Bockklemme 50Bockklemme 150 K12			10 - 5016 - 150	10 - 5016 - 150	10 - 5016 - 150	10 - 5016 - 150
V-Klemme K12 35 - 120	- 240 50 - 185

Alle Klemmen sind für den Anschluss von Kupfer- und Aluminium-Leitern geeignet.

Systembeschreibung

Baureihen 115/135/142/162

Ausführung

- IP44

- glasfaserverstärktes Polyester FS 833.5 nach EN 14598

Farbe

- lichtgrau nach RAL 7035

Abmessungen (mm)

Baureihe Höhe	Breite Tiefe
115, rund 1150	360 360
135, rund 1350	360 360
142 1420 320	225
162 1595 320	225

Schließung

- Einfachschließung

Sockel

- Gehäuse und Sockel bilden eine Einheit

Gehäuse

- im Rippendesign

Fundament

- zur Vermeidung einer inneren Betauung des Gehäuses hat es sich als zweckmäßig erwiesen, nach der Montage das Fundament im Inneren bis zur Höhe der Kabelbefestigungsschiene aufzufüllen. - als Füllmaterial verwenden Sie Sockelfüller (25 I-Sack, Best.Nr. ZAY95075), die Füllhöhe sollte ca. 200-300 mm betragen. Benötigte Menge: siehe Sockelfüller (Zubehör für Säulen und Schränke)

Lüftung

- Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle. Sie verhindern das Eindringen von Fremdkörpern und sind stochersicher.

Baureihe 142 Baureihe 162

Übersicht

Baureihe 152 Baureihe 172

Baureihe 202

Baureihe 155 Baureihe 175

Baureihe 205

Baureihe 157 Baureihe 177

Baureihe 207

Übersicht

Höhe 845

0 eßörG00 eßörG

Größe 0

Größe 0

Übersicht

Höhe 845

Größe 1 Größe 2

Höhe 1005

Größe 1

Größe 2

Höhe 1355

Größe 1

Größe 2

Eingebaute Betriebsmittel

Sicherungslastschaltleisten

Typ Best.-Nr.	I	n	Hersteller
NH00 LVSG00	SPX 160 A Hager
NH2 LVSG2CPX	400 A Hager

Sockel

Typ Best.-Nr. I		_n	U_n	P_v	Hersteller
NH00 LNH008	0M 80 A 500 V	6,5 W	Hager
NH2 LNH2315	M 315 A 500 V	25 W	Hager
NH2(C)	LNH2160M 160 A	500 V	15 W	Hager

Die Angabe der Verlustleistung bezieht sich auf den Nennstrom I.

Die Eingangsleisten wurden gleichmäßig belastet, somit ergibt sich folgende Beziehung:

$$ I _ {n A} = \sum_ {i = 1} ^ {m} I _ {n g i}, \forall m = 1 \dots 3 $$

Die maximale Strombelastbarkeit ist die Summe der einzelnen Ströme der Einspeiseleisten. Alle Ergebnisse beziehen sich auf eine mittlere Umgebungstemperatur von 35 °C über eine Dauer von 24 Stunden.

I_nA / A Einspeisung SaS Minimalgehäuse Abgänge
	LSL Sicherung	gG / A		Normgröße Bauhöhe / mm		LSL Sicherung	gG / A	I_ng / A
653 3x NH2 315	30x8 Gr. 2 1005	NH2 160 150
434 2x NH2 315	30x6 Gr. 0 1005
300 1x NH2 315	30x6 Gr. 00 845	NH2 160 150		NH2 160 144
288 1x NH2 315	30x6
						NH00	80	72

Sicherungsfaktor f = 0,9.

Zur Nutzung der obenstehenden Tabelle:

Je nach benötigter Strombelastbarkeit muss mindestens die aufgeführte Einspeisebestückung mit entsprechendem Sicherungseinsatz ausgewählt werden. Zudem ist die minimal notwendige Gehäusegröße zu beachten. Der angegebene Maximalstrom I_nA kann dabei immer auch in einem größeren Gehäuse abgeführt werden. Es darf auch stets ein größerer Sammelschienenquerschnitt verwendet werden (auf Nachfrage als Sonderlösung ab Werk möglich). Abgangsseitig ist zu beachten, dass die ausgewählten Lastschaltleisten maximal mit dem angegebenen Wert I_ng belastet werden dürfen. Bei Auswahl eines kleineren Sicherungseinsatzes ist der Maximalwert entsprechend des Sicherungsfaktors f zu reduzieren.

Beispiel:

I_nA / A Einspeisung SaS Minimalgehäuse Abgänge
	LSL Sicherung	gG / A		Normgröße Bauhöhe / mm		LSL Sicherung	gG / A	I_ng / A
434 2x NH2 315	30x6 Gr. 0 100	5 NH2 160 150

Soll ein Strom von 434 A in einem Kabelverteilerschrank verteilt werden, so ist eine Minimalbestückung von 2 NH2-Einspeiseleisten mit 315 A Sicherungseinsätzen zu wählen. Um den Strom abzuführen, wird mindestens ein Sammelschienensystem mit einem Querschnitt von 30 x 6 mm2 benötigt. Ein geeignetes Schrankgehäuse wäre der Norm-Kabelverteilerschrank der Größe 0 in der Bauhöhe 1005 mm. Es kann aber auch beispielsweise auch der nächsthöhere Schrank (Gr. 0 / Höhe: 1355 mm) oder der nächstbreitere Schrank (Gr. 1 / Höhe: 1005 mm) gewählt werden. Als Abgang können NH2-Leisten gewählt werden. Diese können mit einem Sicherungseinsatz von 160 A dabei jeweils maximal 150 A abführen. In diesem Beispiel können also 2 NH2-Abgangsleisten mit jeweils 150 A und eine NH2-Leiste mit 134 A belastet werden. Eine beliebig andere Verteilung des Stroms ist ebenso erlaubt, solange keine Leiste einen größeren Strom als den angegebenen Maximalwert I_ng abführt. Wird für die Abgangsleiste ein kleinerer Sicherungseinsatz gewählt, so ist der Sicherungsfaktor f = 0,9 zu beachten. Sollen z. B. 125 A Einsätze erwendet werden, so ist der für diese Einsätze gültige I_ng entsprechend zu reduzieren:

$$ I _ {\mathrm{ng} 1 2 5} = 0, 9 \times 1 2 5 \mathrm{A} = 1 1 2, 5 \mathrm{A}. $$

Somit dürfte keine Abgangsleiste mit einem größeren Strom als 112,5 A belastet werden.

A.2

Seite

11 Anhang

174

Anhang

11

Seite

Alphanumerische Preisliste 176

Preisgruppenaufstellung 178

CE-Kennzeichnung 180

Notizen 182

Allgemeine Verkaufs- und Lieferbedingungen 184

Vor Ort in den Regionen 186

Partner 188

Bestellnummer

Neuheiten

Preisin Euro

Preis-einheit

Preis-gruppe

VPE

Seite

Bestellnummer

Neuheiten

Preisin Euro

Preis-einheit

Preis-gruppe

VPE

Seite

E

EHZ001K 57,40 € 1 St H017 1 St 26

F

FZ381 17,30 € 1 St H610 1 St 83
FZ383 25,10 € 1 St H610 1 St 83
FZ425 24,70 € 1 St H106 1 St 82
FZ426 24,80 € 1 St H106 1 St 82
FZ466N 28,30 € 1 St H106 1 St 82
FZ818 28,40 € 1 St H106 1 St 142

H

HT006 1,81 € 1 St H310 1 St 140

HTS325E 311,20 € 1 St H300 1 St 140
HTS335E 321,50 € 1 St H300 1 St 32
HTS340E 329,70 € 1 St H300 1 St 26
HTS350E 334,10 € 1 St H300 1 St 26
HTS363E 338,10 € 1 St H300 1 St 26

K

Preisgruppe Bezeichnung

H010 univers Z Leerschränke, Bauhöhe 950/1.250mm

H011 univers Z Leerschränke, Bauhöhe 1.100/1.400mm

H012 univers Z Komplettschränke mit Anschlusskassette BKE-I zur Aufnahme von eHZ

H013 univers Z Komplettfelder mit Anschlusskassette BKE-I zur Aufnahme von eHZ

H014 univers Z Komplettschränke für Zähler mit 3-Punkt-Befestigung

H015 univers Z Komplettfelder für Zähler mit 3-Punkt-Befestigung

H016 univers Z systemunabhängige Gehäuse und Felder

H017 univers Z Systemzubehör

H018 Wandlerschränke und Zubehör

H019 Zählerplatz Auslaufsysteme

H020 Bestückungspakete und Kabelbäume

H040 Brandschutzschränke

H050 Zählertafeln und Zubehör

H060 Ladestationen für E-Mobilität

H080 Basissäulen für Strom im Freien

H081 Sonstige Systeme für Strom im Freien

H100 univers Wandschränke, SKI und SKII, IP44/54

H101 univers Wandschränke, IP54, Tiefe 275/350mm

H102 univers Standschränke, SKI und SKII, Tiefe 205mm

H103 univers Standschränke, Tiefe 275/350mm

H104 univers Anreihstandverteiler, IP41, Tiefe 400/600mm

H105 univers Anreihstandverteiler, IP54, Tiefe 400/600mm

H106 univers Systemzubehör

H110 univers N Bausteine

H111 univers N Einzelteil-Lieferform

H112 univers N Einzelteile im Großgebinde

H113 univers N Zubehör

H120 volta Aufputz-Kleinverteiler, IP30

H121 volta Unterputz-Kleinverteiler, IP30

H122 volta Hohlwand-Kleinverteiler, IP30

H123 volta Kleinverteiler-Zubehör

H124 Mini-Verteiler, IP30

H125 vector Aufputz-Kleinverteiler, IP65

H130 Wandschränke IP65 für Montageplatten

H140 univers Aufputz-Feldverteiler

H141 univers Aufputz-Feldverteiler Leerschränke

H142 univers Unterputz/Hohlwand-Feldverteiler

H143 univers Unterputz/Hohlwand-Feldverteiler Leerschränke

H144 univers Feldverteiler Zubehör

H200 Leitungsschutzschalter bis 6kA

H201 Leitungsschutzschalter größer 6kA

H210 Leitungsschutzschalter Zubehör

H220 Brandschutzschalter, 6kA

H221 Brandschutzschalter, 10kA

H230 Fehlerstrom-/Leitungsschutzschalter-Kombigeräte 3x 1polig+N

H240 Fehlerstrom-/Leitungsschutzschalter-Kombigeräte 4polig, 10kA

H241 Fehlerstrom-/Leitungsschutzschalter-Kombigeräte 4polig, 6kA

H245Fehlerstrom-/Leitungsschutzschalter-Kombigeräte2-/4-polig 6kA bzw. 10kA, Typ A HI

H250 Fehlerstromschutzschalter bis 63A

H251 Fehlerstromschutzschalter bis 63A, 10kA

Preisgruppe Bezeichnung

H260 Fehlerstromschutzschalter bis 125A, 6kA

H261 Fehlerstromschutzschalter Typ A, bis 125A, 10kA

H262 Fehlerstromschutzschalter Typ F, bis 125A, 10kA

H270 Fehlerstrom-/Leitungsschutzschalter-Kombigeräte, 6kA

H271 Fehlerstrom-/Leitungsschutzschalter-Kombigeräte, 10kA

H278 Sonstige Fehlerstromschutzschalter, 10kA

H279 Sonstige Fehlerstromschutzschalter

H280 Fehlerstromschutzschalter Basisartikel

H281 Fehlerstromschutzschalter Basisartikel, 10kA

H290 Fehlerstromschutzschalter allstromsensitiv, 6kA

H291 Fehlerstromschutzschalter allstromsensitiv, 10kA

H300 Selektive Leitungsschutzschalter SLS

H310 Adapter für selektive Leitungsschutzschalter

H400 Lasttrennschalter

H401 Lasttrennschalter Zubehör

H402 Offene Leistungsschalter

H403 Offene Leistungsschalter Zubehör

H404 Kompakte Leistungsschalter

H405 Kompakte Leistungsschalter Zubehör

H406 Kompakte Leistungsschalter H3+

H410 Dimmer, Dämmerungsschalter, Transformatoren

H411 Messgeräte

H412 Überspannungsschutz

H413 Kombi- und Typ1-Ableiter

H414 Typ2-Ableiter

H415 Typ3- und sonstige Ableiter

H420 Fernschalter

H430 Schütze, Relais und Zeitschalter

H440 Schaltuhren als Reiheneinbaugerät

H450 Schalter und Taster als Reiheneinbaugerät

H500 Gebäudesystemtechnik KNX

H501 Gebäudesystemtechnik KNX Funk

H502 Basisartikel Gebäudesystemtechnik KNX

H510 Sicherheitstechnik

H511 Branderkennungsanlage

H530 Gebäudesystemtechnik KNX Bedienelemente kallysto

H540 Bewegungs- und Präsenzmelder

H550 Datentechnik für Multimedia-Felder

H560 Visualisierungssystem

H570 Gebäudesystemtechnik KNX easy

H600 Sammelschienen

H601 Phasenschienen

H602 D-Sicherungssockel

H603 NH-Leisten

H604 NH-Lasttrenner

H605 NH-Sicherungsunterteile + Zubehör

H610 Anschlusstechnik und Klemmen

H620 Sicherungen

H621 Sicherungsssockel und Zubehör

H623 D02-Lasttrennschalter

Hager
Preisgruppe Bezeichnung

T010	Brüstungskanal-System Kunststoff, tehalit.BRN,Baureihen BRN70*/BRN90*
T011	Brüstungskanal-System Kunststoff halogenfrei, tehalit.BRHN
T012	Brüstungskanal-System Stahlblech, tehalit.BRSN
T013	Brüstungskanal-System Aluminium, tehalit.BRAN
T014	Brüstungskanal-System Kunststoff, tehalit.BRN,Baureihe BRN65*
T020	Zubehör zu Brüstungskanal-System BRN
T030	Brüstungskanal-System Kunststoff, tehalit.BR,Baureihen BR70*/BR85*
T031	Brüstungskanal-System Kunststoff halogenfrei, tehalit.BRH
T032	Brüstungskanal-System Stahlblech, tehalit.BRS
T033	Brüstungskanal-System Aluminium, tehalit.BRA
T034	Brüstungskanal-System Kunststoff, tehalit.BR, Baureihe BR65*
T035	Brüstungskanal-System Kunststoff halogenfrei , tehalit.BRH,Baureihe BRH65*
T040	Zubehör zu Brüstungskanal-System BR
T050	Tischanschluss-System
T060	Bodeninstallationskanal-System, tehalit.BKB
T070	Unterflurinstallationssystem, electraplan, Kanäle und Zubehör
T080	Unterflurinstallationssystem, electraplan, Einbaugeräte
T100	Sockelleistenkanal-Systeme
T150	Deckenanschlusssystem und Raumsäulen
T200	Leitungsführungskanal-System LF
T201	Leitungsführungskanal-System FB
T210	Zubehör zu Leitungsführungskanal-Systemen LF und FB
T220	Leitungsführungskanal-System halogenfrei
T221	Leitungsführungskanal-System Stahlblech
T222	Leitungsführungskanal-Systeme auf Rolle + MiniSnap
T300	Rangierkanal-System, tehalit.RK
T350	Feuerwiderstandsfähiges Kanalsystem, tehalit.FWK
T351	Feuerwiderstandsfähiges Kanalsystem, tehalit.FWK+
T352	Zubehör zu Kanalsystem feuerwiderstandsfähig, tehalit.FWK+
T450	Verdrahtungskanal-Systeme Kunststoff
T451	Verdrahtungskanal-Systeme Kunststoff halogenfrei

Berker
Preisgruppe Bezeichnung

B010	Schalter Normalmaterial
B020	Sicherheitstechnik / Sonstiges
B030	Schalter Flächenprogramme farbig / Metall / Material
B040	Hauselektronik und Sonderprogramme
B050	Schalter Aufputz trocken, wassergeschützt Unterputz
B060	Gebäudesystemtechnik KNX
B080	Gebäudesystemtechnik KNX Bedienelemente
B081	Basisartikel Gebäudesystemtechnik KNX Bedienelemente
B100	Schalter Aufputz wassergeschützt
B110	Basisartikel Schalter Normalmaterial
B140	Basisartikel Hauselektronik und Sonderprogramme
B200	Basisartikel Schalter Aufputz wassergeschützt

Elcom
Preisgruppe Bezeichnung

E020	Türkommunikations-Systeme
E100	Türkommunikation Audio
E200	Türkommunikation Video
E300	Türkommunikation IP und Steuergeräte

Wir,

Hager SE

Zum Gunterstal

D 66440 Blieskastel

erklären in alleiniger Verantwortung, dass alle unsere mit CE gekennzeichneten Produkte von folgenden Angebotssegmenten

• Installationsverteilungen und Schalt-/Schutzgeräte
• Leitungsführung und Raumanschlusssysteme
• Schalterprogramme und Gebäudesteuerung
• Türkommunikation und Sicherheitstechnik
• Energieverteilungen und Schalt-/Schutzgeräte

die Anforderungen folgender EU-Richtlinien und Verordnungen und ihrer entsprechenden Ergänzungen, soweit zutreffend und anwendbar, erfüllen:

• Niederspannungsrichtlinie 2014/35/EU
• Richtlinie über Elektromagnetische Verträglichkeit 2014/30/EU
• Richtlinie über Bereitstellung von Funkanlagen auf dem Markt 2014/53/EU
• Richtlinie zur Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte 2009/125/EG
• Messgeräterichtlinie 2014/32/EU
• Bauproduktverordnung (EU) Nr. 305/2011
• Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU und (EU) 2015/863

Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien und Verordnungen, beinhaltet jedoch keine Zusicherung von Eigenschaften.

Für die bestimmungsgemäße Anwendung unserer Produkte, zur Errichtung einer betriebsfertigen Anlage gemäß den einschlägigen Errichtungsbestimmungen, ist der Elektrotechniker zuständig.

Die CE-Kennzeichnung ist direkt auf dem Produkt, auf der Verpackung oder auf der Umverpackung aufgebracht. Die Hager SE handelt im Auftrag aller ihrer direkten oder indirekten Tochtergesellschaften.

Blieskastel, den 1. April 2022

Dipl.-Ing. Klaus-Wolfgang Klingner

In Ergänzung der allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie e. V. (ZVEI)

1. Geltung der Bedingungen

Zu Ihrer und unserer Sicherheit erfolgen unsere Lieferungen, Leistungen und Angebote ausschließlich aufgrund der nachstehenden Geschäftsbedingungen. Diese gelten im beiderseitigen Interesse auch für alle künftigen Geschäftsbeziehungen, selbst wenn sie nicht nochmals ausdrücklich vereinbart werden. Spätestens mit der Entgegennahme der Ware oder Leistung nehmen Sie die Bedingungen an. Gegenbestätigungen des Bestellers unter Hinweis auf seine Geschäfts- bzw. Einkaufsbedingungen können wir leider nicht akzeptieren.

Abweichungen, Ergänzungen oder Neben abreden sowie alle Vereinbarungen zwischen uns und dem Besteller zwecks Ausführung dieses Vertrages werden erst nach unserer schriftlichen Bestätigung wirksam.

Diese Bedingungen haben keine Gültigkeit für die von uns über das Internet vertriebenen Waren (Werbemittel etc.). Für unseren Internethandel gelten vielmehr besondere Verkaufs- u. Lieferbedingungen, die Sie im Internet über den diesbezüglichen Link abrufen können.

2. Angebot und Vertragsabschluss

Unsere Angebote sind freibleibend und unverbindlich. Bitte beachten Sie, dass Annahmeerklärungen und Bestellungen erst nach unserer schriftlichen oder fernschriftlichen Bestätigung rechtswirksam sind.

Berücksichtigen Sie bitte, dass Zeichnungen, Abbildungen, Maße, Gewichte und sonstige Leistungsdaten nur als an nähernd zu betrachten sind; es sei denn, wir bezeichnen sie ausdrücklich als verbindlich. Die Eigentums- und Urheber rechte an unseren Katalogen und Druckerzeugnissen, Kostenvoranschlägen, Zeichnungen und anderen Unter lagen liegen bei uns. Machen Sie diese Unterlagen da her ohne unsere ausdrückliche und schriftliche Zustimmung Dritten nicht zugänglich – das gilt insbesondere für solche Unterlagen, die wir Ihnen mit dem Vermerk „vertraulich“ zur Verfügung stellen.

Im beiderseitigen Interesse weisen wir Sie darauf hin, dass unsere Mitarbeiter keine mündlich en Nebenabreden treffen können oder mündliche Zusicherungen geben dürfen, die über den Inhalt des schriftlichen Vertrages hinausgehen.

3. Preise

Unsere Preise sind freibleibend, gelten ab Werk und beinhalten keine Verpakkungs kosten; Kostenvoranschläge für Reparaturen sind unverbindlich. Alle Preise sind Netto-Preise, denen die gültige Umsatzsteuer (Mehrwertsteuer) hinzuzurechnen ist. Zusätzliche Lieferungen und Leistungen müssen wir gesondert berechnen.

Bitte haben Sie Verständnis dafür, dass wir unsere Preise ggf. anpassen, wenn zwischen Bestellung und Auftragsausführung Lohn-, Materialpreis- oder Steuererhöhungen eintreten.

Bei einer Erhöhung der Börsen-Notierungen für NE-Metalle, behalten wir uns vor, für Produkte mit Kupfer-, Silber- oder Messinganteil die am Tag des Auftragseinganges gültige Differenz in Form eines Zuschlages zu berechnen.

Bei den Produkten, die NE-Metalle beinhalten, ist als Basis in die Listenpreise ab Februar 2022 eingerechnet:

Kupfer 450,- € je 100 kg

Silber 150,- € je kg

Messing 150,- € je 100 kg

Kupfer:

Bei weiteren Veränderungen der Börsennotierungen behalten wir uns vor, die eingerechnete Basis der Listenpreise zu korrigieren.

Silber, Messing:

Bei Silber und Messing behalten wir uns vor, bei Bedarf prozentuale Zuschläge zu berechnen. Die Zuschlagsgruppen und die dazugehörende Zuschlagsmatrix werden in diesen Fällen rechtzeitig vor Inkrafttreten bekannt gegeben.

4. Verpackung

Die Hager Vertriebsgesellschaft mbH & Co. KG ist Kunde der INTERSEROH Dienstleistungs GmbH.

5. Versand

Ab einem Netto-Bestellwert von 500 Euro übernehmen wir für Sie die Fracht - kosten in voller Höhe vom Auslieferungslager bis zum Bestimmungsort. Bei Express- oder Eligutsen dungen ab einem Nettowert von 500 Euro vergüten wir Ihnen die an teiligen Frachtgutkosten. Sondereverteilungen und andere Son derpro dukte können wir leider grundsätzlich nur unfrei ab Werk liefern. Bei Kleinaufträgen unter 150 Euro Netto-Bestell wert müssen wir einen Zuschlag von 15 Euro netto berechnen.

6. Zahlung

Zur Begleichung unserer Rechnungen ge währen wir Ihnen rein netto ein Zahlungsziel von maximal 30 Tagen nach Rechnungsstellung. Bei Zahlungsstundung oder Be gleichung nach vereinbartem Termin sind wir berechtigt, Zinsen in Höhe von 8 Pro zentpunkten über dem Basiszinssatz zu erheben – vorbehaltlich des Nachweises eines höheren Schadens, der uns durch Zahlungsverzug entsteht.

Sollte ein Besteller eine fällige Rechnung nach Mahnung nicht innerhalb von 10 Tagen bei uns eingehend begleichen, werden auch unsere sämt lichen sonstigen Forderungen umgehend fällig. Bitte haben Sie Verständnis, dass wir in solchen Fällen noch nicht ausgeführte Liefe rungen bis zur Zahlung aller Forderungen zurückbehalten. Der Besteller kann in diesem Fall keine Schadensersatzansprüche gegen uns geltend machen.

Wir sind berechtigt, Zahlungen eines Bestellers auf ältere Schulden anzurechnen, auch wenn dieser damit nicht einverstanden sein sollte. Selbstver ständlich informieren wir den Be steller ausführlich und umgehend über die Verrech nung. Sind bereits Kosten und Zinsen entstanden, rechnen wir eingehende Zahlungen zu nächst auf die Kosten, dann auf die Zinsen und zuletzt auf die Hauptleistung an.

Ihre Zahlungen gelten als erfolgt, sobald wir über den Betrag verfügen können. Scheck zahlungen betrachten wir bei Einlö sung als erfolgt. Wechsel können wir nur nach schriftlicher Ver einbarung und zahlungshalber annehmen. Bitte haben Sie Ver ständnis, dass wir bei Erstbestellungen nur gegen Voraus zah lung liefern; im Gegenzug gewähren wir jedoch 2 % Skonto.

Erlangen wir nach einer Auftragsannahme negative Informa tio nen über die Kreditwürdigkeit des Bestellers, sind wir gezwungen, Vor aus zahlungen oder Sicherheitsleistungen zu verlangen. Das gilt insbesondere, wenn Schecks oder Wechsel zu Protest gehen oder der Besteller seine Zahlungen einstellt. Sollte der Besteller keine Voraus zahlungen oder Sicherheitsleistungen erbringen können, müssen wir vom Vertrag zurücktreten, ohne dass der Besteller Schadensersatzansprüche geltend machen kann.

7. Liefer- und Leistungszeit

Verbindliche und unverbindliche Liefertermine oder -fristen bedürfen gleichermaßen der Schriftform.

Liefer- und Leistungsverzögerungen aufgrund höherer Gewalt können wir leider auch bei verbindlich vereinbarten Fristen und Terminen nicht vertreten. Dazu zählen auch Ereignisse, die uns die Lieferung nicht nur vorübergehend wesentlich erschweren oder unmöglich machen – wie zum Beispiel Streik, Aussper rung, behördliche An ordnungen usw., auch wenn diese Ereig nisse bei unseren Lieferanten oder deren Unterlieferanten eintreten. Bei derartigen Geschehnissen sind wir gezwungen, die Lieferung oder Leistung unter Umständen um die Dauer der Behinderung zuzüglich einer angemessenen Anlaufzeit hinauszuschieben. Eventuell müssen wir sogar wegen des noch nicht erfüllten Teils ganz oder teilweise vom Vertrag zurücktreten.

Dauert eine Behinderung länger als drei Monate an, sind Sie berechtigt – nach angemessener Nachfristsetzung – hinsichtlich des noch nicht erfüllten Teils vom Vertrag zurückzutreten. Ver längert sich die Lieferzeit oder werden wir von unserer Ver pflicht tung frei, er geben sich daraus keine Schadensersatz an sprüche des Bestellers. Wir können uns jedoch nur auf die genannten Umstände berufen, wenn wir Sie zuvor unverzüglich darüber benachrichtigt haben.

Selbstverständlich können wir unsere Liefer- und Leistungsver pflichtungen nur einhalten, wenn der Besteller seine Verpflich tungen rechtzeitig und ordnungsgemäß erfüllt.

8. Gefahrübergang

Sobald die Ware unser Auslieferungslager verlassen hat, geht die Gefahr auf den Besteller über. Bitte beachten Sie, dass auch die Gefahr der zufälligen Verschlechterung und des zufälligen Untergangs auf den Besteller übergeht, wenn er in An nahme verzug gerät. Verzögert sich der Versand auf Wunsch des Bestellers, geht die Gefahr mit Meldung der Versand bereit schaft auf ihn über.

9. Eigentumsvorbehalt

Bis zur Erfüllung aller Forderungen, die uns aus Rechtsgründen jetzt oder künftig gegenüber dem Besteller zustehen – einschließlich sämtlicher Saldoforderungen aus Kontokorrent –, beanspruchen wir die unten aufgeführten Sicherheiten. Diese geben wir auf Verlangen nach unserer Wahl frei, wenn ihr Wert die Forderung um mindestens 20 % übersteigt:

Die Ware bleibt bis zur vollen Bezahlung sämtlicher Forderungen unser Eigentum.

Die Verarbeitung oder Umbildung der Ware erfolgt stets für uns als Hersteller, jedoch ohne Verpflichtung für uns. Erlischt unser (Mit-)Eigen tum durch Verbindung, gilt als vereinbart: Das (Mit-)Eigentum des Bestellers an der einheitlichen Sache geht dem anteiligen Rech nungswert entsprechend auf uns über. Der Besteller verwahrt unser (Mit-)Eigentum unentgeltlich.

Als Besteller sind Sie im ordnungsgemäßen Ge schäftsverkehr berechtigt, Vorbehaltsware zu verarbeiten. Bei Zahlungsverzug oder der Bean tragung bzw. der Eröffnung eines Insol venzver fahrens endet diese Befugnis. Verpfändungen oder Sicherungsübereignungenkönnenwirnichtzulassen.

Entstehen dem Besteller Forderungsansprüche aus Weiter ver kauf der Vorbehaltsware, Saldo forderungen aus Kontokorrent oder sonstigen Rechtsgründen wie Versicherung oder unerlaubten Handlungen, tritt er seine Ansprüche bereits jetzt sicherungshalber mit allen Neben rechten an uns ab. Und zwar anteilig auch insoweit, als die Ware verarbeitet, vermischt oder vermengt ist und wir daran in Höhe unseres Fakturenwertes Mit eigen tum erlangt haben. In diesem Fall steht uns an der Zession ein Anteil der Kaufpreisforderung zu, der dem Verhältnis des Fakturenwertes der Vorbehalts ware zum Fakturenwert des Gegenstandes entspricht. Hat der Besteller die Forderung im Rahmen des echten Factorings verkauft, so tritt er die an ihre Stelle tretende Forderung gegen den Factor an uns ab. Wir nehmen diese Abtretung an. Selbstverständlich werden wir die abgetretenen Forderungen nicht einziehen, solange der Besteller seinen Zahlungsverpflichtungen uns gegenüber fristgemäß und vollständig nachkommt. Darüber hinaus er mächtigen wir den Besteller, die an uns abge tretenen Forderungen für seine Rechnung im eigenen Namen einzuziehen. Allerdings müssen wir die Einzugsermächtigung widerrufen, wenn der Käufer in Zahlungsverzug gerät. In diesem Fall bevollmächtigt uns der Besteller, die Schuldner von der Abtretung zu unterrichten, und wir ziehen die Forderungen selbst ein. Im gemeinsamen Interesse ist der Besteller verpflichtet, uns auf Verlangen eine genaue Aufstellung der uns zustehenden Forderungen zu geben. Dies umfasst Namen und Anschrift der Schuldner, Höhe der einzelnen Forderungen, Rechnungsdatum usw. sowie alle weiteren notwendigen Auskünfte, die wir benötigen, um alle abgetretenen Forderungen geltend zu machen. Außerdem gestattet er uns die Überprüfung der Auskünfte.

Bei Zugriffen Dritter auf Vorbehaltsware – insbesondere bei Pfändungen – muss der Bestel ler auf unser Eigentum hinweisen und uns un verzüglich benachrichtigen. Bitte beachten Sie: Ist der Dritte nicht in der Lage, die gerichtlichen oder außergerichtlichen Kosten zu erstatten, die in diesem Zusammenhang entstehen, so haftet hierfür der Besteller.

10. Gewährleistung

Wir gewährleisten, dass unsere Produkte frei von Fabrikations- und Materialmängeln sind. Wir geben Ihnen auf all unsere Pro dukte eine Gewährleistungsfrist von zwei Jahren ab Lieferdatum.

Bitte berücksichtigen Sie, dass wir Beschrei bun gen und technische Daten in unseren Produktinformationen nicht als Produkt eigenschaften garantieren. Ausnahme: Wir sichern diese ausdrücklich und schriftlich zu. Konstruktive Änderungen behalten wir uns im Zuge der Weiterentwicklung und Verbesserung in unserem gemeinsamen Interesse vor.

Beachten Sie außerdem, dass wir keinerlei Gewährleistung übernehmen können, wenn unsere Betriebs- oder Wartungs anleitungen nicht befolgt werden, oder wenn Änderungen an unseren Produkten vorgenommen, Teile ausgewechselt oder Verbrauchsmaterialien verwendet werden, die nicht unserer Originalspezifikation entsprechen. Diese Einschränkung gilt, solange der Besteller nicht widerlegt, dass einer dieser genannten Umstände den Mangel verursacht hat.

Erteilt uns ein Besteller den Auftrag, Produkte nach seinen Zeichnungen oder Mustern herzustellen, gewährleistet er, dass dadurch keine Schutzrechte Dritter verletzt werden. Bestimmt der Besteller Herstellungsweise oder Material, so haftet er für die Brauchbarkeit der Ware.

Bitte teilen Sie uns Beanstandungen unbedingt innerhalb einer Frist von 8 Tagen nach Eingang der Ware mit. Über verdeckte Mängel, die trotz sorgfältiger Prüfung innerhalb dieser Frist nicht zu entdecken waren, informieren Sie uns bitte unverzüglich nach Entdeckung in schriftlicher Form. Achtung: Sollten Sie diese Fristen nicht beachten, können wir leider keinerlei Gewährleistungsansprüche erfüllen.

Bitte beachten Sie im eigenen Interesse auch die folgenden Beschränkungen des Gewährleistungsanspruchs:

Für mangelhafte Ware liefern wir Ihnen auf unsere Kosten selbst verständlich Ersatz; das Recht des Bestellers auf Nach erfüllung durch Mangelbeseitigung ist allerdings ausgeschlossen. Schlägt die Nacherfüllung nach angemessener Frist fehl, können Sie nach eigener Wahl entweder eine Herabsetzung der Vergütung verlangen oder vom Vertrag zurücktreten. Schadensersatzansprüche sind ausgeschlossen, es sei denn, es liegt vorsätzliches bzw. grob fahrlässiges Verhalten vor oder wir haben im Sinn des Abs. 2 für unsere Produkte bestimmte Eigenschaften schriftlich zugesichert.

11. Haftung

Sie können Schadensersatzansprüche aus der Verletzung vertraglicher Nebenpflichten und aus unerlaubter Handlung gegen uns oder unsere Erfüllungs- bzw. Verrichtungsgehilfen dann geltend machen, wenn vorsätzliches oder grob fahrlässiges Verhalten vorliegt. Die Haftung ist auf solche Schäden begrenzt, mit denen vernünftigerweise nach den Umständen zu rechnen war, die bei Vertragsschluss bekannt waren. Davon unberührt bleibt unsere Haftung nach den Vorschriften des Produkt haf tungs gesetzes und aus der Produzen ten haftung. Verständ licherweise können wir nicht haften, wenn andere Personen als das Fach personal konzessionierter Elektrounternehmen unsere Produkte montieren oder anschließen.

12. Rücksendung

Bitte haben Sie Verständnis, dass wir vertragsgemäß gelieferte Ware nicht umtauschen oder zurücknehmen können. Sollten wir aus Kulanz gründen von diesem Grundsatz abweichen, gilt: Senden Sie Ware nur zurück, wenn Sie von uns eine schriftliche Vereinbarung über Rücknahme oder Umtausch erhalten haben. Schicken Sie die Ware erst dann fracht- und spesenfrei auf eigene Gefahr an eines unserer Lager zurück. Stellen Sie bitte sicher, dass die Ware bei uns in einwandfreiem Zustand eintrifft – gebrauchtes, bereits montiertes, zerbrochenes, defek tes oder konstruktiv überholtes Material können wir nicht entgegennehmen. Für den Bearbeitungsaufwand müssen wir dem Besteller als Kostenersatz 15 % des Warenwertes der umgetauschten oder zurückgenommenen Ware berechnen, wenn kein anderer Betrag gesondert und schriftlich vereinbart wurde.

13. Gerichtsstand

Gerichtsstand ist Saarbrücken.

Urheberrechtserklärung

Einzelne Vervielfältigungen des vorliegenden Druckerzeugnisses wie z. B. Kopien und Ausdrucke dürfen nur zum privaten und sonstigen eigenen Gebrauch angefertigt werden, d. h., zulässig sind einzelne Vervielfältigungen eines Werkes zum privaten Gebrauch auf beliebigen Trägern, sofern sie weder unmittelbar noch mittelbar Erwerbszwecken dienen (§ 53 UrhG). Die Herstellung und Verbreitung von weiteren Reproduktionen ist nur mit ausdrücklicher Genehmigung des Urhebers gestattet. Die hier veröffentlichten Texte und Abbildungen sind urheberrechtlich geschützt und dürfen nicht ohne unsere vorherige schriftliche Genehmigung reproduziert, verarbeitet, vervielfältigt oder verbreitet werden! Nur die Nutzung der bereitgestellten Inhalte zu privaten Zwecken und für das weiterverarbeitende Gewerbe im Elektrohandwerk ist hiervon ausgenommen! Der Benutzer ist für die Einhaltung der Rechtsvorschriften selbst verantwortlich und kann bei Missbrauch haftbar gemacht werden! Wir werden jeden Fall von Urheberrechtsverstößen verfolgen!

Druckfehler, Änderungen und Irrtümer vorbehalten.

Stand Februar 2022

Aktuelle Preise

hager.de

Hager Vertriebsgesellschaft mbH & Co. KG

Zum Gunterstal

66440 Blieskastel

Telefon [phone]

Vor Ort in den Regionen

Region Mitte

Technisches Service Center Saarbrücken

Zum Gunterstal

66440 Blieskastel

Telefon [phone]

Telefax 06842 945-2909

[e-mail]

Technisches Service Center Frankfurt

Edmund-Rumpler-Str. 3

Gateway Gardens

60549 Frankfurt am Main

Telefon [phone]

Telefax 069 8383159-2959

[e-mail]

Region West

Technisches Service Center Köln

Robert-Bosch-Straße 10 a

50769 Köln

Telefon [phone]

Telefax 0221 59788-2945

[e-mail]

Technisches Service Center Dortmund

Revierstraße 3

44379 Dortmund

Telefon [phone]

Telefax 0231 935050-2986

[e-mail]

:hager

Hager Vertriebsgesellschaft mbH & Co. KG

Zum Gunterstal

66440 Blieskastel

[e-mail]

hager.de

Region Nord

Technisches Service Center Hamburg

Neumühlen 11

22763 Hamburg

Telefon [phone]

Telefax 040 670513-2932

[e-mail]

Region Ost

Technisches Service Center Berlin

Mohrenstraße 17

10117 Berlin

Telefon [phone]

Telefax 030 2360722-2952

[e-mail]

Technisches Service Center Leipzig

Zeppelinstraße 2

04509 Wiedemar

Telefon [phone]

Telefax 034207 400-2909

[e-mail]

Region Süd

Technisches Service Center München

Münchner Straße 87 b

85221 Dachau

Telefon [phone]

Telefax 08131 2927-2909

[e-mail]

Technisches Service Center Bamberg

Laubanger 21

96052 Bamberg

Telefon [phone]

Telefax 0951 96513-2948

[e-mail]

Region Südwest

Technisches Service Center Stuttgart

Eichwiesenring 1/1

70567 Stuttgart

Telefon [phone]

Telefax 0711 727231-2909

[e-mail]

Fragen zur Technik?

Allgemeine Fragen zur Technik

06842 945-9700

[e-mail]

Energieverteilung und Zählerplatzsysteme

06842 945-9701

[e-mail]

Leitungsführung und Raumanschlusssysteme

06842 945-9702

[e-mail]

Schalterprogramme und Gebäudesteuerung

(inkl. domovea und KNX-spezifische Applikationen)

06842 945-9705

[e-mail]

Türkommunikation

06842 945-9704

[e-mail]

Planungssoftware

(z. B. hagercad, ZPlan oder Semiolog)

06842 945-9703

[e-mail]

Fragen zu Seminaren oder Anmeldungen?

Zentrale Seminar-Anmeldungen

06842 945-7221

hager.de/seminare

Benötigen Sie Informationsmaterial?

Kataloge und Broschüren

Bestellen oder downloaden:

hager.de/infomaterial

Wir sind Partner von

DGNB ^

Deutsche Gesellschaft für Nachhaltiges Rauen e.V. German Sustainable Building Council

E-CHECK

Partner-Unternehmen

:hager

Hager Vertriebsgesellschaft mbH & Co. KG

Zum Gunterstal

66440 Blieskastel

hager.de
