BEDIENUNGSANLEITUNG TT 6143 SCHOLTES

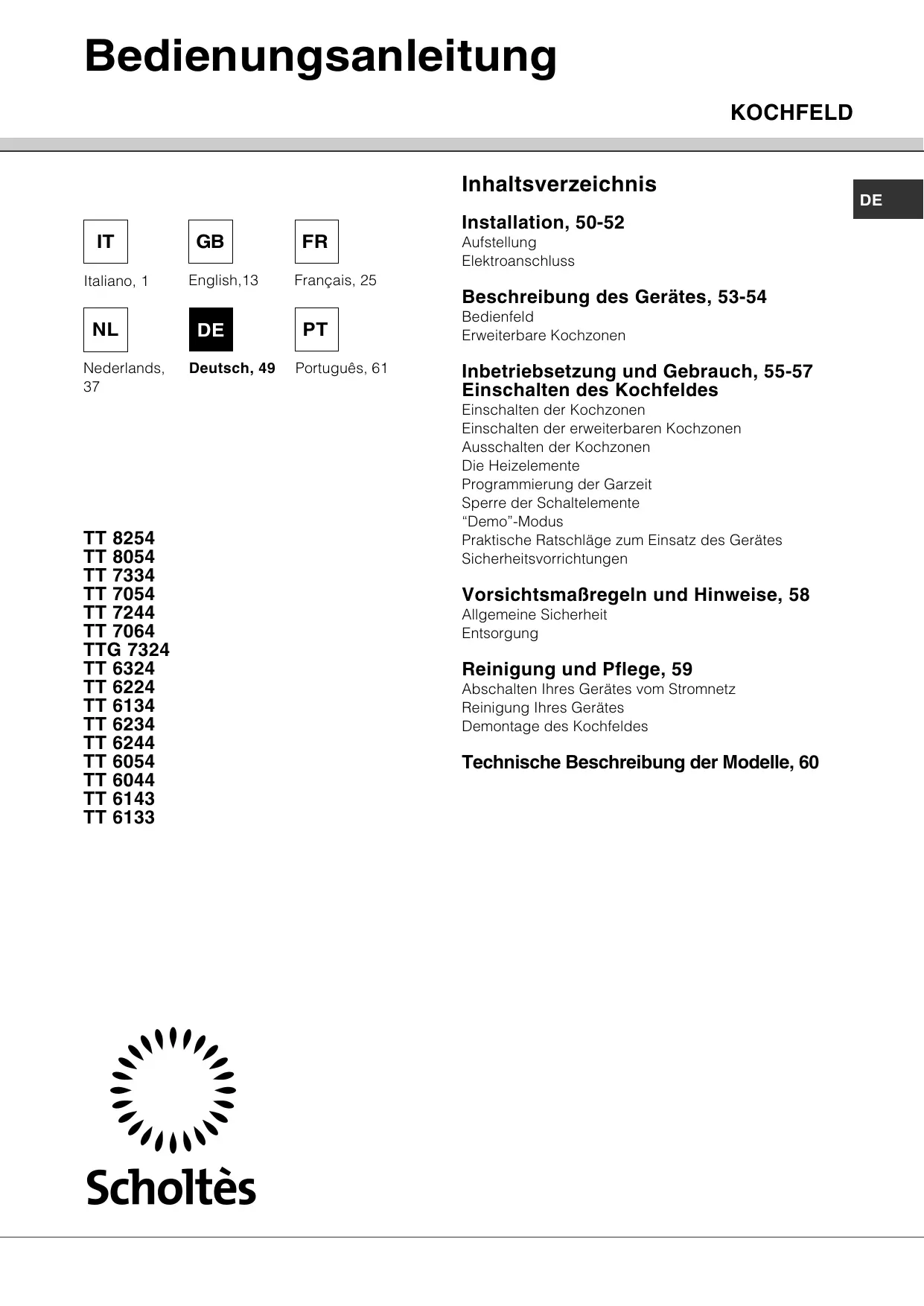

Bedienungsanleitung KOCHFELD Inhaltsverzeichnis Italiano, 1

Português, 61 Installation, 50-52 Aufstellung Elektroanschluss Beschreibung des Gerätes, 53-54 Bedienfeld Erweiterbare Kochzonen Inbetriebsetzung und Gebrauch, 55-57 Einschalten des Kochfeldes Einschalten der Kochzonen Einschalten der erweiterbaren Kochzonen Ausschalten der Kochzonen Die Heizelemente Programmierung der Garzeit Sperre der Schaltelemente “Demo”-Modus Praktische Ratschläge zum Einsatz des Gerätes Sicherheitsvorrichtungen Vorsichtsmaßregeln und Hinweise, 58 Allgemeine Sicherheit Entsorgung Reinigung und Pflege, 59 Abschalten Ihres Gerätes vom Stromnetz Reinigung Ihres Gerätes Demontage des Kochfeldes Technische Beschreibung der Modelle, 60

Installation Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit. Aufstellung Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

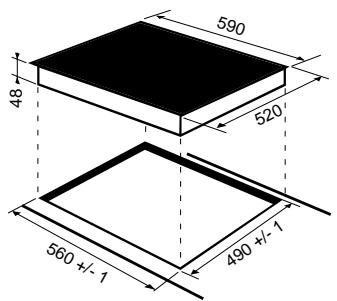

Um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden, muss das Kochfeld wie folgt angebracht werden: • in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand und von 600 mm von einer jeden anderen vertikalen Fläche; • um einen Abstand von mindestens 10 mm zwischen dem für den Einbau bestimmten Ausschnitt und dem entsprechenden Unterschrank zu gewährleisten.

Das Kochfeld muss auf einer perfekt ebenen Stütz- bzw. Auflagefläche installiert werden. Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen. FRONTSEITE DES KOCHFELDES

AUFLAGEFL˜CHE KOCHFELD UMGEDREHT

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss das für den Einbau bestimmte Möbelteil folgende Eigenschaften aufweisen: • Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100°C standzuhalten. • Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestattet sein. • Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren. • Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitte folgender Abmessungen vorzusehen:

Belüftung Befestigung Einbau

Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, und zwar je nach der Stärke der Auflagefläche: • 30 mm: Schraube 17,55 mm; • 40 mm: Schraube 7,55 mm. Verfahren Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der

vier kurzen, stumpfen Schrauben in die in der Mitte einer jeden Kochfeldseite befindlichen Lochbohrungen.

2. Setzen Sie das Kochfeld durch leichtes Andrücken

des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, und zwar so, dass es vorschriftsmäßig auf der gesamten Auflagefläche aufstützt.

3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach

Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anhaftet. Die Schrauben der Zentrierungsfedern müssen unbedingt zugänglich sein. Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit stromführenden Teilen ausgeschlossen sein. Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne ein Werkzeug zu Hilfe nehmen zu müssen, nicht möglich ist. Netzspannung und -frequenz Elektrokabel 230V 1+N ~ 50 Hz Anschluss der Drähte : gelb/grün; N: die 2 blauen Drähte zusammen L: braun zusammen mit schwarz Andere Anschlussarten Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen: Netzspannung und -frequenz • 400V - 2+N ~ 50 Hz • 230V 3 ~ 50 Hz • 400V - 2+2N ~ 50 Hz Trennen Sie die Drähte und schließen Sie sie gemäß nachfolgender Tabelle und Zeichnungen an: Netzspannung und -frequenz 400V - 2+N ~ 50 Hz 230V 3 ~ 50Hz Elektrokabel Anschluss der Drähte : gelb/grün; N: die 2 blauen Drähte zusammen L1: schwarz L2: braun : gelb/grün; N1: blau 400V - 2+2N ~ 50 Hz N2: blau L1: schwarz L2: braun Elektroanschluss Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen sämtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter herausziehen zu können. Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen: Netzspannung und -frequenz • 400V 3 - N ~ 50 Hz dann verfahren Sie wie folgt: Klemmengehäuse Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden. KOCHFELD UMGEDREHT übereinstimmt). Das Gerät ist mit einem Gehäuse (befindlich im unteren Teil) ausgestattet, das für den Anschluss an andersartige Elektroversorgungen bestimmt ist (die Abbildung ist nur richtungsweisend, demnach ist es möglich, dass sie mit dem erworbenen Gerät nicht Einphasenanschluss Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schließen Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

1. Verwenden Sie ein geeignetes Versorgungskabel des

Typs H05RR-F, oder eines höheren Wertes, geeigneter Maße (Kabelquerschnitt: 2,5 m).

2. Heben Sie unter Zuhilfenahme eines

Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an und öffnen Sie es (siehe Abbildung Klemmengehäuse).

3. Schrauben Sie die Schraube der Kabelklemme sowie

die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anlehnung an nachfolgende Tabelle und Zeichnungen.

4. Verlegen Sie die Drähte gemäß nachstehenden

Zeichnungen und Tabelle und schließen Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.

Netzspannung und -frequenz Elektrischer Anschluss 400V 3-N ~ • 50

Klemmengehäuse Dreiphasenanschluss 400

5. Befestigen Sie das Versorgungskabel in der

entsprechenden Kabelklemme und schließen Sie den Deckel.

Vor dem Anschluss stellen Sie bitte sicher, dass: • die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht; • die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist; • die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt; • die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen. Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein. Das Netzkabel darf nicht gebogen oder eingeklemmt werden. Phase Brücke Phase Phase Nullleiter Erdleiter Dreiphasenanschluss 400 Anschluss des Versorgungskabels an das Stromnetz Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten. Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Das Netzkabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden. Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten. Beschreibung des Gerätes Bedienfeld

Das hier beschriebene Bedienfeld gilt nur als ein zur Vereinfachung geliefertes Beispiel, demnach ist es möglich, dass es keine genaue Reproduktion des erworbenen Modells darstellt. Display PROGRAMMIERUNGSTIMER KochzonenAnzeige LEISTUNGSANZEIGE Kontrollleuchte ON/OFF Taste

ERHÖHEN DER LEISTUNG

HERABSETZEN DER LEISTUNG

Kontrollleuchten PROGRAMMIERTE KOCHZONE Kontrollleuchte SCHALTELEMENTE GESPERRT Taste

SPERRE DER SCHALTELEMENTE

Taste PROGRAMMIERUNGSTIMER • Taste ERÖHEN DER LEISTUNG: Zum Einschalten sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch). • Display PROGRAMMIERUNGSTIMER: Auf diesem Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch). • Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch). • Kontrollleuchten PROGRAMMIERTE KOCHZONE: Diese zeigen die Kochzonen an, wenn eine Programmierung gestartet wird (siehe Inbetriebsetzung und Gebrauch). • LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich. • Taste ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes. • Kontrollleuchte ON/OFF: Diese zeigt an, ob das Gerät ein- oder ausgeschaltet ist. • Taste PROGRAMMIERUNGSTIMER: Mittels dieser Tasten kann eine Garzeit reguliert werden (siehe Inbetriebsetzung und Gebrauch). • Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch). • Kontrollleuchte SCHALTELEMENTE GESPERRT: Diese signalisiert, dass die Schaltelemente gesperrt wurden (siehe Inbetriebsetzung und Gebrauch).

Erweiterbare Kochzonen Einige Modelle sind mit erweiterbaren Kochzonen ausgerüstet. Diese können unterschiedlicher Form sein (rund oder oval) und können unterschiedlich groß erweitert werden (Doppel- oder Dreifach-Kochzone). Nachstehend werden die entsprechenden Bedienelemente, mit denen nur die Modelle ausgestattet sind, die eine solche Option vorsehen, erläutert. Ovale erweiterbare Kochzone Runde erweiterbare Kochzone Kontrollleuchte DOPPELKOCHZONE EINGESCHALTET Kontrollleuchte DREIFACHKOCHZONE EINGESCHALTET Taste EINSCHALTEN der DOPPELKOCHZONE Kontrollleuchte DOPPELKOCHZONE EINGESCHALTET Taste EINSCHALTEN der DOPPELKOCHZONE Taste EINSCHALTEN der DREIFACHKOCHZONE Kontrollleuchte DREIFACHKOCHZONE EINGESCHALTET Taste EINSCHALTEN der DREIFACHKOCHZONE • Taste EINSCHALTEN der DOPPELKOCHZONE: Mittels dieser wird die Doppelkochzone aktiviert (siehe Inbetriebsetzung und Gebrauch). • Taste EINSCHALTEN der DOPPELKOCHZONE: Mittels dieser wird die Doppelkochzone aktiviert (siehe Inbetriebsetzung und Gebrauch). • Kontrollleuchte DOPPELKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Doppelkochzone eingeschaltet wurde. • Kontrollleuchte DOPPELKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Doppelkochzone eingeschaltet wurde. • Taste EINSCHALTEN der DREIFACHKOCHZONE: Mittels dieser wird die Dreifachkochzone aktiviert (siehe Inbetriebsetzung und Gebrauch). • Taste EINSCHALTEN der DREIFACHKOCHZONE: Mittels dieser wird die Dreifachkochzone aktiviert (siehe Inbetriebsetzung und Gebrauch). • Kontrollleuchte DREIFACHKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Dreifachkochzone eingeschaltet wurde. • Kontrollleuchte DREIFACHKOCHZONE EINGESCHALTET: Diese zeigt an, dass die Dreifachkochzone eingeschaltet wurde.

Inbetriebsetzung und Gebrauch Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben. Wird das Kochfeld an das Stromnetz angeschlossen, leuchten für einige Sekunden sämtliche auf der Bedienblende befindlichen Kontroll- und Anzeigeleuchten auf, und es ertönt ein kurzer Signalton. Nur wenn alle Kontroll- und Anzeigeleuchten erlöschen, kann das Kochfeld eingeschaltet werden. Einschalten des Kochfeldes Das Kochfeld wird über die Taste (für ca. 1 Sekunde gedrückt halten) eingeschaltet. Einschalten der Kochzonen Eine jede Kochzone wird über einen Leistungsregler, bestehend aus zwei Tasten (- und +) aktiviert. Einschalten der erweiterbaren Kochzonen • Doppelkochzone: , um die interne Kochzone

1. Drücken Sie die Taste

2. Handelt es sich bei der zweiten Kochzone um eine

runde Kochzone, dann drücken Sie die Taste , um die zweite Kochzone ein- bzw. auszuschalten. Handelt es sich um eine ovale Kochzone, dann drücken Sie die Taste • Dreifachkochzone:

1. Aktivieren Sie die Doppelkochzone so wie

2. Handelt es sich um eine runde Kochzone, dann

, um die interne Kochzone drücken Sie die Taste ein- bzw. auszuschalten (Dreifachkochzone). Handelt es sich um eine ovale Kochzone, dann drücken Sie die Taste Es besteht auch die Möglichkeit, die gesamte erweiterbare Kochzone (Dreifachkochzone) ein- bzw. auszuschalten. Drücken Sie hierzu direkt auf die Taste , wenn es sich um eine runde Kochzone handelt, oder auf , wenn sie oval ist. Ausschalten der Kochzonen • Drücken Sie die Taste : die Kochzonenleistung sinkt allmählich bis zum völligen Ausschalten der Kochzone. und • Oder drücken Sie gleichzeitig die Tasten Die Leistung sinkt sofort auf 0, die Kochzone wird ausgeschaltet.

Die Heizelemente , um die Kochzone • Drücken Sie die Taste einzuschalten; stellen Sie daraufhin mittels der Tasten und die gewünschte Leistung ein. • Um sofort auf maximale Leistung einzustellen, drücken Sie kurz auf die Taste

Das Kochfeld kann, je nach Modell, mit zwei Arten von Heizelementen ausgerüstet sein: mit Halogen- und Strahlungsbeheizungs-Elementen Bei Halogen-Heizelementen erfolgt die Wärmeübertragung mittels Strahlung der in diesen Heizelementen befindlichen Halogenlampe. Diese zeichnen sich durch die Eigenschaften aus, die den typischen Eigenschaften des Gases nahekommen: sofortige Reaktion auf die jeweiligen Einstellungen, umgehende Anzeige der Leistungsstufe. Bei der Strahlungsbeheizung handelt es sich um Heizkörper, die aus einer Vielzahl von Ringen bzw. Spiralen bestehen, welche eine optimale Wärmeverteilung über den gesamten Topfboden gewährleisten und somit bestmögliche Garergebnisse bei Niedrigtemperaturen ermöglichen. Schmorgerichte, Soßen oder aufzuwärmende Fertiggerichte.

Programmierung der Garzeit Sperre der Schaltelemente Sämtliche Kochzonen können für eine Garzeit von 1–99 Minuten programmiert werden. Während der Betriebszeit des Kochfeldes können die Schaltelemente gesperrt werden, um irrtümliche Einstellungsänderungen zu verhindern (durch Kinder, bei der Reinigung usw.). Drücken Sie die Taste dann werden die Schaltelemente gesperrt. Die über der Taste befindliche Kontrollleuchte leuchtet auf. Um etwaige weiteren Einstellungen vornehmen zu können (z.B. um den Garvorgang zu unterbrechen), müssen die Schaltelemente wieder entsperrt werden: Drücken Sie hierzu für wenige Sekunden die Taste die Kontrollleuchte erlischt, die Schaltelemente werden freigegeben.

1. Schalten Sie die Kochzone ein und regulieren Sie die

Temperatur. so lange, bis die

2. Drücken Sie die Taste

Anzeigeleuchte, die der Kochzone, die programmiert werden soll, entspricht, aufleuchtet. die gewünschte

3. Stellen Sie über die Tasten

4. Bestätigen Sie die Einstellung durch Druck auf die

Taste Die Zeitrechnung (rückwärtiger Ablauf) des Timers setzt unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertönt (für ca. 10 Sekunden) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet. Wiederholen Sie obige Schritte für jede Kochzone, die Sie programmieren möchten. Ausschalten des Kochfeldes wird das Kochfeld Durch Drücken der Taste ausgeschaltet. Sollten die Schaltelemente gesperrt worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gesperrt. Um das Kochfeld wieder einschalten zu können, müssen die Schaltelemente vorher entsperrt werden. Displayanzeige bei einer Mehrfach-Programmierung Wird die Betriebszeit einer oder mehrerer Kochzonen vorprogrammiert, erscheint auf dem Display die Restgarzeitanzeige der Kochzone, die für die niedrigste Zeit programmiert wurde; die entsprechende Kontrollleuchte schaltet sich ein, um anzuzeigen, um welche Kochzone es sich handelt. Die Kontrollleuchten der übrigen programmierten Kochzonen blinken. Zur Anzeige der Restgarzeit der übrigen programmierten Kochzonen drücken Sie mehrmals auf : Angefangen von der vorderen linken die Taste Kochzone werden nacheinander (im Uhrzeigersinn) die Zeiten sämtlicher programmierten Kochzonen angezeigt. Änderung der Programmierung , bis die

1. Drücken Sie mehrmals auf die Taste

Zeit der Kochzone, die geändert werden soll, angezeigt wird. die neue

2. Stellen Sie über die Tasten

3. Bestätigen Sie die Einstellung durch Druck auf die

Taste Zur Löschung einer Programmierung verfahren wie oben angegeben. An Punkt 2 drücken Sie gleichzeitig : Die Programmierung wird die Tasten gelöscht, das Display verlässt den Modus „Programmierung“.

“Demo”-Modus Ihr Gerät kann auf einen “Vorführ”-Modus (Demo) eingestellt werden. Das Bedienfeld funktioniert hierbei völlig normal (einschließlich der Programmierungstasten), das Einschalten der Heizelemente wird hierbei jedoch nicht bewirkt. Zur Aktivierung des „Demo“-Modus muss das Kochfeld eingeschaltet und die Sperre der Bedienelemente aktiviert sein. • Drücken Sie gleichzeitig für einige Sekunden die Taste der hinteren linken Kochzone, die Taste vorderen rechten Kochzone und die Taste der

• Auf dem Display erscheint abwechselnd die Anzeige DE und MO und das Kochfeld wird ausgeschaltet. • Wird das Kochfeld daraufhin wieder eingeschaltet, befindet es sich im „Demo“-Modus. Um diese Betriebsweise zu verlassen, verfahren Sie wie folgt: • Bei eingeschaltetem Kochfeld und aktivierter Sperre der Schaltelemente drücken Sie erneut die Tasten, so wie oben beschrieben. • Auf dem Display erscheint die Anzeige RE und AL und das Kochfeld wird ausgeschaltet. • Bei nachfolgendem Wiedereinschalten des Kochfeldes funktioniert dieses wieder normal. Praktische Ratschläge zum Einsatz des Gerätes So gibt Ihnen Ihr Kochfeld sein Bestes: • Benutzen Sie Kochgeschirr mit flachem Boden, um zu gewährleisten, dass der Boden vollständig auf der Heizfläche aufliegt. • Benutzen Sie Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutzt wird. • Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens, sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet. • Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird: Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen. • Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise würde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben könnte. Empfohlene Leistungsstufen für die unterschiedlichen Gararten:

Sicherheitsvorrichtungen Restwärmeanzeigen Die neben den entsprechenden Kochzonen befindlichen Restwärmeanzeigen bleiben auch nach Ausschalten noch so lange eingeschaltet, bis die Temperatur der entsprechenden Heizelemente unter 60°C sinkt, um Sie auf die Gefahr, sich verbrennen zu können, aufmerksam zu machen. Nichtgebrauch Wird das Kochfeld eingeschaltet, jedoch für ungefähr 2 Minuten nicht in Betrieb genommen, wird die Funktion „Sperre der Schaltelemente“ aktiviert. Bleibt dieser Status für weitere 4 Minuten bestehen, schaltet sich das Kochfeld automatisch aus. Überhitzung Ein anhaltender Einsatz des Kochfeldes kann ein Überhitzen der elektronischen Komponenten bewirken. In einem solchen Fall schaltet eine Überhitzungsschutzvorrichtung die vorderen Kochzonen zeitweilig auf eine reduzierte Leistung (Stufe 3), bis die Temperatur nicht auf einen annehmbaren Wert gesunken ist. Sicherheitsschalter Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird (siehe Tabelle). Während dieses Sicherheitsstillstandes werden auf dem Display abwechseln die Buchstaben TI und ME angezeigt.

Tonsignal Kleinere Betriebsanomalien, verursacht durch: • Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen, • Flüssigkeit, die über das Schaltfeld gegossen wurde, • ein zu langer Druck auf eine Taste, können die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Befindet sich das Kochfeld in einem solchen Zustand, werden die Schaltelemente automatisch gesperrt: Zum Entsperren der Schaltelemente drücken Sie die Taste , die Einstellungen werden beibehalten. Wird die Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet.

Vorsichtsmaßregeln und Hinweise

Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Dieses Gerät entspricht den folgenden EGRichtlinien:

19.02.73-73/23/EWG vom 19.02.73 (Niederspannung)

und nachfolgenden Änderungen - 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/CEE vom 22.07.93 und nachfolgenden Änderungen. Allgemeine Sicherheit • Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt. Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen. • Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen. • Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst. • Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose. • Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen. Entsorgung • Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind. • Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden. • Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett. • Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. • Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle. • Sollte die Kochfeldoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden. • Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit heißen Kochfeldteilen gelangen. • Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch). • Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie

Reinigung und Pflege Abschalten Ihres Gerätes vom Stromnetz Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen. Reinigung Ihres Gerätes Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche des Kochfeldes hoffnungslos beschädigen würden, ist zu vermeiden. Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen) Auf den Edelstahlteilen könnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längere Zeit darauf stehen bleiben. Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspülen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden. Dampf- oder Hochdruckreinigungsgeräte. Rahmen in aluminium mit einem stahl-asèekt. Nie produkte von reinigung anzuwenden und auf dem aluminium nicht-anwendbar degraissierend. • Zur täglichen Pflege genügt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen. Demontage des Kochfeldes Verwenden Sie zur Reinigung des Kochfeldes keine • Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspülen und sorgfältig abzutrocknen. • Starke Verschmutzungen lassen sich mit dem mitgelieferten Schaber entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen. Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sie bitte wie folgt:

1. Schrauben Sie die Schrauben, die zur Befestigung

der seitlichen Zentrierungsfedern dienen, aus;

2. lockern Sie die Schrauben der EckBefestigungsbügel;

3. nehmen Sie das Kochfeld aus dem

Möbelausschnitt heraus. Wir empfehlen dringlichst, Innenmechanismen nicht eigenhändig zu reparieren. Kontaktieren Sie bei Störungen bitte den Kundendienst. Der mitgelieferte Schaber ist äußerst scharf: Seien Sie bitte vorsichtig bei Gebrauch desselben. • Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden. • Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, der ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfiehlt sich, diese Nachbehandlung bei lauwarmem oder abgekühlten Gerät vorzunehmen. • Achten Sie stets darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Rückstände der Reinigungsmittel könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen.

Technische Beschreibung der Modelle

Auf diesen Tabellen werden Modell für Modell die Leistungsaufnahme-Werte, die Art der Heizkörper (Halogen oder Strahlungsbeheizung) und der Durchmesser einer jeden Kochzone aufgeführt.
