Typ	Parabolantenne für Satellitenempfang
Durchmesser	90 cm
Gewicht netto/brutto	ca. 9,9 kg / 13,5 kg
Farbe	Graphit (RAL 7012), Rotbraun (RAL 8012) oder Weiß (RAL 9002)
Empfangsbereich	10,70 – 12,75 GHz
Antennengewinn	38,6/39,2/39,6 dBi (je nach Frequenzband)
Halbwertsbreite	< 1,9°
Windfläche	0,76 m²
Windlast 1 (bis 20 m Höhe)	730 N bei 130 km/h
Windlast 2 (über 20 m Höhe)	1000 N bei 150 km/h
Grenzlast	1.590 N (bei 190 km/h)
Spannbereich Mastschelle	48 – 90 mm
Einstellbereich Elevation	5–45° (Vormastmontage) / 5–50° (Topmontage)
Einstellbereich Azimut	360°
Einstellbereich Multifeed-Adapterplatte	±20°

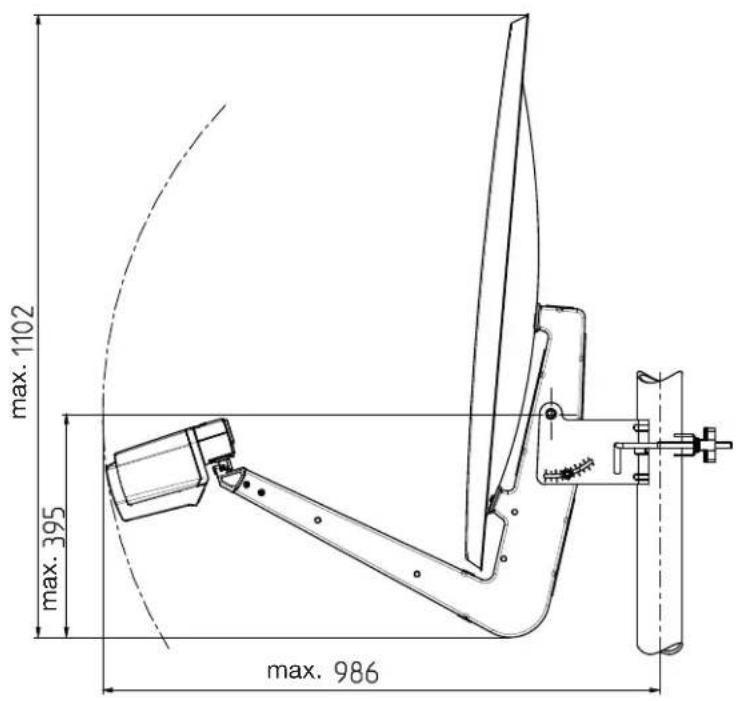

Abmessungen (B × H max. × Auslage max.)	987 mm × 1030 mm × 880 mm (ohne Speisesystem)
Verpackungsmaße	1050 × 1050 × 230 mm
Systemgüte (G/T) bei mittigem Speisesystem	18,8/19,8 dB/K (bei 11,3/12,5 GHz)
Kreuzpolarisations-Entkopplung	>27 dB
Schwingungsfestigkeit	ETS 300019-2-4 / IEC Class 4 M 5
Garantie Korrosionsbeständigkeit	10 Jahre (ab Kaufdatum)
Lieferumfang	Reflektor, vormontierte Mast- und Speisesystem-Halterung, Anwendungshinweis
Optionales Zubehör	Multifeed-Adapterplatten ZAS 90 (Art.-Nr. 218684) und ZAS 1218 (Art.-Nr. 204500011)
Material	Reflektor: Aluminium pulverbeschichtet; Halterung: Stahlblech verzinkt, pulverbeschichtet; Mastbefestigung: feuerverzinkter Stahl
Wichtiger Hinweis	Nur mit original Kathrein-LNBs verwenden. Keine Veränderungen oder Fremdzubehör.

Häufig gestellte Fragen - CAS 90 HD KATHREIN

Wie montiere ich die Parabolantenne CAS 90 HD?

Die Montage erfolgt in mehreren Schritten: Zuerst den Tragarm am Antennenträger (Mast ø 48–90 mm, Wanddicke mind. 2 mm) befestigen und wechselseitig handfest anziehen. Dann den Parabolreflektor einhängen und mit einem Innensechskantschlüssel SW5 erst leicht, dann mit 1/4 Umdrehung festziehen (ca. 4–5 Nm). Danach das Speisesystem (LNB) gemäß beiliegender Anleitung montieren. Bei Multifeed die schwenkbare Adapterplatte nutzen. Abschließend die Antenne ausrichten.

Welche Sicherheitshinweise muss ich bei der Montage beachten?

Lebensgefahr durch Stromschlag und Gewitter: Niemals in der Nähe von Freileitungen montieren, mindestens 1 m Abstand zu elektrischen Einrichtungen einhalten. Arbeiten nur bei trockenem Wetter, nie bei Gewitter. Nur geeignetes Schuhwerk tragen und schwindelfrei sein. Bei Dachmontage Sicherheitsgurt verwenden. Montageort so wählen, dass keine Passanten gefährdet werden. Landespezifische Normen (z. B. DIN EN 60728-11) beachten.

Wie richte ich die Antenne auf den Satelliten aus?

Zuerst die Neigung (Elevation) anhand der Skala einstellen – genauen Winkel aus der LNB-Anleitung entnehmen. Dann die Richtung (Azimut) grob nach Süden drehen und langsam schwenken, bis das beste Signal empfangen wird. Zur Feineinstellung abwechselnd Elevation und Azimut korrigieren. Verwenden Sie ein digitales Antennenmessgerät für optimale Ergebnisse. Ziehen Sie nach der Einstellung alle Schrauben fest (Drehmoment 5–10 Nm).

Kann ich mit der CAS 90 HD mehrere Satelliten gleichzeitig empfangen?

Ja, das ist mit der Multifeed-Funktion möglich. Am Tragarm können zwei Universal-Speisesysteme für Satellitenabstände von 3°–4° (z. B. ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOT-BIRD) montiert werden. Für andere Abstände sind die Adapterplatten ZAS 90 (Art.-Nr. 218684) oder ZAS 1218 (Art.-Nr. 204500011) erhältlich. Die schwenkbare Haltevorrichtung ‚H‘ muss entsprechend der Tabelle eingestellt werden.

Welche LNBs sind für die CAS 90 HD geeignet?

Nur original Kathrein-LNBs (z. B. UAS 571/572/582/584/585) gewährleisten die optimale Ausleuchtung des Reflektors und damit die beste Leistung. Die Verwendung anderer LNBs kann die Systemgüte verschlechtern und die Garantie beeinträchtigen. Die Montage des LNB erfolgt gemäß der separat beiliegenden Anleitung.

Muss die Antenne geerdet werden?

Ja, gemäß DIN EN 60728-11 muss die Antenne geerdet werden – außer sie ist mehr als 2 m unterhalb der Dachkante und weniger als 1,5 m vom Gebäude angebracht. Der Mast ist über einen Erdungsleiter (Kupfer min. 16 mm², Alu min. 25 mm², Stahl min. 50 mm²) mit der Blitzschutzanlage oder der Gebäudeerdung zu verbinden. Erdungs- und Blitzschutzarbeiten dürfen nur von Fachkräften durchgeführt werden. Zusätzlich ist ein Potenzialausgleich (4 mm² Kupfer) für die Kabelschirme erforderlich.

Was ist die maximale Windlast, der die Antenne standhält?

Die Antenne ist für Windgeschwindigkeiten bis 130 km/h (bei Montagehöhe bis 20 m) bzw. 150 km/h (über 20 m) ausgelegt. Die entsprechende Windlast beträgt 730 N bzw. 1000 N. Die Grenzlast liegt bei 1.590 N (entspricht 190 km/h). Überschreiten Sie diese Werte nicht, da Teile sonst losbrechen können. Achten Sie auch auf die korrekte Masteinspannung (mind. 1/6 der freien Länge).

Wie pflege und reinige ich die Satellitenantenne?

Die Antenne ist wartungsarm, aber Sie sollten sie gelegentlich auf Beschädigungen der Pulverbeschichtung prüfen. Verwenden Sie zur Reinigung nur Wasser und ein weiches Tuch – keine aggressiven Reinigungsmittel oder Lösungsmittel. Vermeiden Sie Kratzer, da diese die Korrosionsbeständigkeit beeinträchtigen können. Die 10-jährige Garantie auf Korrosionsbeständigkeit gilt nur bei unbeschädigter Oberfläche und Verwendung von original Kathrein-Zubehör.

Was ist im Lieferumfang der CAS 90 HD enthalten?

Im Lieferumfang enthalten sind: Reflektor (pulverbeschichtetes Aluminium), vormontierte Mast- und Speisesystem-Halterung (Stahlblech), sowie ein Anwendungshinweis mit Montage- und Sicherheitshinweisen. Das Speisesystem (LNB) und optionale Multifeed-Adapterplatten sind nicht im Lieferumfang enthalten.

Wo finde ich die technischen Daten der Antenne?

Die technischen Daten sind auf der letzten Seite der Bedienungsanleitung zu finden. Wichtige Werte sind: Durchmesser 90 cm, Gewinn bis 39,6 dBi, Systemgüte bis 19,8 dB/K, Windfläche 0,76 m². Die Tabelle enthält Angaben für verschiedene Farbvarianten (Graphit, Rotbraun, Weiß) und alle zulässigen Lasten. Die genauen Einstellwinkel für die Elevation/Azimut und Multifeed-Winkel sind ebenfalls tabellarisch aufgeführt.

BEDIENUNGSANLEITUNG CAS 90 HD KATHREIN

■ Refl ektor in bewährter Aluminium-Ausführung, pulverbeschichtet
■ Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
■ Mastbefestigung aus Stahlblech, feuerverzinkt
■ Optimale elektrische Daten durch Off set-Speisung bei geringsten mechanischen Abmessungen
■ Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte für Optimierung der LNB-Positionen bei Multifeed-Empfang
■ Lieferumfang: Refl ektor, vormontierte Mast- und Speisesystem-Halterung, Anwendungshinweis
■ Die optimale Leistungsfähigkeit der Sat-Antennen ist nur in Verbindung mit den original Kathrein-LNBs gegeben.

■ Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (z. B. ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOT-BIRD) auseinander liegenden Satelliten befestigt werden Für andere Satellitenabstände sind die Multifeed-Adapterplatten ZAS 90 (BN: 218684) und ZAS 1218 (BN: 204500011) erhältlich (siehe „Optional erhältliches Zubehör“ auf Seite 1).

Bestimmungsgemäßer Gebrauch

Die Parabolantenne CAS 90 ist ausschließlich für den Empfang von Satellitensignalen und nur für den Einsatz als Haushaltsan- tenne vorgesehen.

Als Haushaltsantenne gilt gemäß DIN 4131 eine Antenne mit höchstens 6 m freier Mastlänge und einem Einspannmoment bis zu 1650 Nm.

Nicht geeignet für die Montage an schwingungsanfälligen Bauwerken.

Beachten Sie unbedingt die Angaben über die Grenzlast in den Technischen Daten (letzte Seite). Bei Überschreitung dieser Last können Teile losbrechen!

Die Parabolantenne CAS 90 ist für die Verwendung mit einem Speisesystem (LNB) zum Empfang der Signale von einer Satellitenposition oder zwei Speisesystemen für Multifeed-Anwendungen zum Empfang der Signale von zwei Satellitenpositionen mit 3° – 4° oder 6° Satellitenabstand konzipiert.

Bei Verwendung der zusätzlich lieferbaren Multifeed-Adapterplatten ZAS 90 oder ZAS 1218 ist die Parabolantenne auch für drei Speise-systeme geeignet. Die Speisesysteme sowie Hinweise zu deren Montage gehören nicht zum Lieferumfang der Parabolantenne.

Verwenden Sie die Parabolantenne nicht zu anderen Zwecken als in dieser Anleitung angegeben! Jegliche anderweitige Nutzung hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Insbesondere dürfen Sie niemals irgendwelche Bauteile verändern oder andere Bauteile verwenden, als vom Hersteller ausdrücklich für die Verwendung mit der Antenne vorgesehen.

Andernfalls kann es sein, dass die Antenne nicht mehr ausreichend stabil und sicher ist!

Optional erhältliches Zubehör

■ Multifeed-Adapterplatte ZAS 90, BN 218684

Montageposition 2 und 3 kann nicht gleichzeitig bestückt werden.

■ Multifeed-Adapterplatte ZAS 1218, BN 204500011 Ohne Kerben für beliebige Satellitenabstände

Grundlegende Sicherheitsmaßnahmen

Bevor Sie die Parabolantenne montieren, anschließen oder verwenden, beachten Sie unbedingt die Hinweise in dieser Anleitung! Wenn Sie die Hinweise nicht beachten,

• können durch Fehlverhalten Gefahren für Ihre Gesundheit und Ihr Leben entstehen,
• können durch Fehler bei der Montage oder beim Anschluss Schäden an der Antenne oder am Montageort entstehen,
• haftet der Hersteller nicht für darauf zurückzuführende Fehlfunktionen und Schäden!

- Auf keinen Fall dürfen Sie unter oder in der Nähe von Freileitungen Antennen montieren, andernfalls können vielleicht unbedingt erforderliche Mindestabstände unterschritten sein. Halten Sie auch zu den Seiten mindestens 1 m Abstand zu allen anderen elektrischen Einrichtungen ein!

Bei Berührung oder falls metallische Antennenteile elektrische Einrichtungen berühren, besteht akute Lebensgefahr!

- Arbeiten Sie niemals bei aufziehendem Gewitter oder während eines Gewitters an Antennenanlagen. Es besteht Lebensgefahr!

- Montieren Sie niemals Antennen auf Gebäuden mit leicht entzündbaren Dachabdeckungen, z. B. Stroh, Reet oder ähnlichen Materialien!

- Andernfalls besteht Brandgefahr bei atmosphärischen Überspannungen (statische Aufladung) oder Blitzentladungen (z. B. Gewitter).

- Die hier beschriebenen Montageschritte setzen gute handwerkliche Fähigkeiten und Kenntnisse vom Materialverhalten bei Windeinwirkung voraus. Lassen Sie die Arbeiten daher von einem Fachmann ausführen, wenn Sie nicht selbst über solche Voraussetzungen verfügen.

- Die montierende Person muss festes und rutschsicheres Schuhwerk tragen, schwindelfrei sein, sich sicher auf dem Dach bewegen können sowie eine sichere Stand- und Halteposition haben (evtl. am Dach angurten).

- Vergewissern Sie sich, ob das Dach Ihr Gewicht trägt. Betreten Sie niemals brüchige oder unstabile Flächen! Wenden Sie sich im Zweifelsfall an einen qualifi zierten Fachhändler oder an einen Fachmann des Dachhandwerks, um einen geeigneten Montageort zu fi nden.

- Betreten Sie Dächer oder absturzgefährdete Stellen nur mit einem ordnungsgemäß angelegten intakten Sicherheitsgurt oder verwenden Sie eine Arbeitsbühne.

- Leitern oder andere Steighilfen müssen in einwandfreiem Zustand (trocken, sauber und rutschfest) sein. Bauen Sie keine waghalsigen „Klettertürme“!

- Wenn Passanten durch herabfallende Gegenstände während der Montage gefährdet werden können, müssen Sie den Gefahrenbereich absperren! Achten Sie darauf, dass sich niemand unterhalb des Montageortes befi ndet.

- Es besteht Lebens-/Verletzungsgefahr durch möglichen Absturz, Durchbruch und durch evtl. herabfallende Teile sowie die Möglichkeit, dass das Dach beschadigt wird.

- Die jeweiligen landesspezifischen Sicherheitsbestimmungen und aktuellen Normen z. B. DIN EN 60728-11 sind zu beachten.

- Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Bitte beachten Sie bei Arbeiten an Antennenanlagen Ihre Verantwortung für Ihre Mitmenschen!

Heben Sie die Anleitung für später auftretende Fragen auf und geben Sie diese bei einem Besitzerwechsel an den neuen Besitzer weiter!

Montageort wählen

Der richtige Montageort ist entscheidend darüber, ob Ihre Parabolantenne sicher aufgebaut ist und optimal funktionieren kann.

Bei der Montageortwahl sind bauwerkstypische Besonderheiten zu berücksichtigen. Bei Montage an Dach- und Gebäudekanten und zylindrischen Bauwerken ist gemäß DIN 1055, Teil 4 bzw. 4131 mit erhöhten Wind oder Schwingungsbelastungen zu rechnen. Die dynamischen Eigenschaften der Antenne und des Bauwerks können sich gegenseitig beeinfl ussen und negativ verändern.

Bei der Installation (z. B. unter Dachvorsprüngen) muss aufgrund des Offset-Winkels der Antenne freie Sicht zum Satelliten in einem Winkel von ca. 60° oberhalb der Oberkante des Reflektors bezogen auf die Horizontale gegeben sein.

Bei Nichtbeachtung kann eine Überschreitung der unter den technischen Daten genannten Grenzbelastung oder Schwingungsfestigkeit auftreten. Die Parabolantenne muss nicht unbedingt auf dem Dach montiert werden, weil es nicht auf die Höhe über Grund ankommt, sondern nur auf die freie „Sicht“ zum Satelliten. Deshalb kann ein geeigneter Montageort zum Beispiel auch im Garten, auf dem Balkon, auf der Terrasse, an einer Fassade oder an einer Garage zu fi nden sein.

Wenn möglich, sollten Sie sie besser nicht auf dem Dach montieren. Sie verringern damit Ihren Arbeitsaufwand und die Gefahren bei Montagearbeiten auf dem Dach!

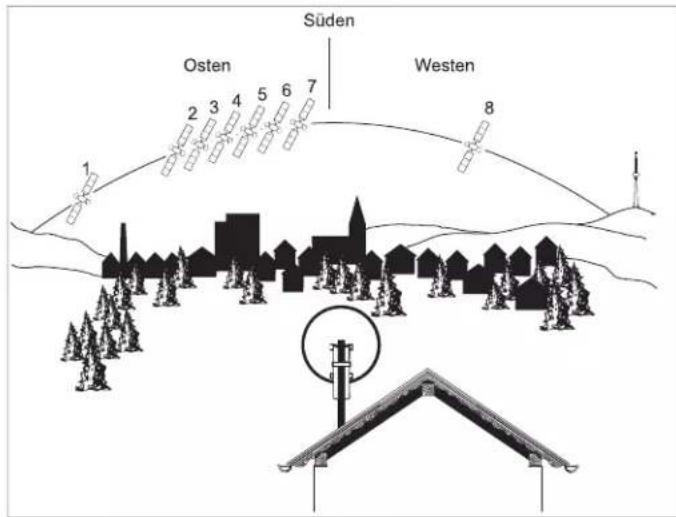

- Für einen einwandfreien Empfang muss eine freie „Sicht“ in Richtung Süden (±20°) gewährleistet sein, bei einer Erhebung von etwa 30°. Dann stehen Ihnen folgende Satelliten zur Auswahl:

1 TÜRKSAT ^*

42° Ost 6 EUTELSAT

13^irc Ost

HOTBIRD

2 ASTRA 2-Gruppe ^*

28,2° Ost 7 EUTELSAT W 1 10° Ost

3 ASTRA 3-Gruppe 23,5° Ost 8 HISPA-Sat 30° West

4 ASTRA 1-Gruppe 19,2° Ost

5 EUTELSAT W 2 16° Ost

- Achten Sie darauf, dass sich keine Hindernisse zwischen der Parabolantenne und dem jeweiligen Satelliten befi nden (z. B. Bäume, Dach- oder Hausecken, andere Antennen). Diese können den Empfang sogar so beeinträchtigen, dass dieser bei ungünstiger Witterungslage völlig ausfällt.

Empfang abhängig vom jeweiligen Standort und der Ausleuchtzone des Satelliten

Antenne montieren

Achten Sie bei der Montage des Antennenträgers (Mast oder Wandausleger) darauf, dass dieser senkrecht steht. Andernfalls kann die Ausrichtung der Antenne auf den Satelliten zu Schwierigkeiten führen.

a. Anforderungen an den Antennenträger

• Verwenden Sie nur Masten oder Tragrohre, die speziell für Antennenmontage geeignet sind. Andere Rohre oder Träger haben zumeist nicht die erforderliche Festigkeit bei Wind- und Wettereinfl üssen.
• Wählen Sie bei Mastmontage einen Rohrdurchmesser zwischen 48 bis 90 mm mit einer Wanddicke von mindestens 2 mm. Bei Wandmontage empfi ehlt Kathrein die Verwendung der Wandhalterungen ZAS 62 oder ZAS 63.
• Bei einer Mastmontage auf dem Dach, muss der Mast über mindestens 1/6 der freien Länge eingespannt werden (im Beispiel unten rechts sind dies 0,7 m).

b. Mehrere Antennen an einem Antennenträger:

• Montieren Sie die Parabolantenne am Mast ganz unten, um das Biegemoment an der Einspannstelle gering zu halten.
• Überschreiten Sie keinesfalls die maximale Belastbarkeit für den Mast oder Masthalter, wie in deren technischen Daten angegeben. Die maximale Belastbarkeit ist ausreichend berücksichtigt, wenn Sie Ihre Antennenanlage so ausführen, wie im Beispiel rechts gezeichnet und übliche Haushaltsantennen sowie aus dem Fachhandel bezogene Mastbauteile (Rohr in Stahlgüte St 52 mit Außendurchmesser 60 mm und Wanddicke 2,5 mm an der Masteinspannstelle - z. B. ZSH 59 von Kathrein) verwenden.

Bei einer anderen Bauweise müssen Sie Windlast und Biegemoment an der Einspannstelle gemäß DIN EN 60728-11 errechnen (oder von einem Fachmann errechnen lassen).

c. Montage Tragarm

- Befestigen Sie den Tragarm am Antennenträger, wie aus der Zeichnung ersichtlich. Flügelmuttern der Mastschelle wechselseitig handfest anziehen (①).

d. Montage Parabolantenne

• Hängen Sie nun den Parabolrefl ektor in die vier am Tragarm angebrachten Befestigungsschrauben ein (siehe Pfeile Bild rechts) (②).
• Ziehen Sie jetzt die vier Schrauben mit einem Innensechskantschlüssel SW5 nur leicht an (halten Sie den Innensechskantschlüssel dazu am kurzen Ende, siehe Grafi k rechts) (③).
• Drehen Sie nun den Innensechskantschlüssel um. Wenn Sie mit dem langen Ende (siehe Grafi k rechts) jetzt etwa eine 1/4 Umdrehung weiter anziehen, sind die Schrauben fest. Sollten Sie einen Drehmomentschlüssel zur Verfügung haben, ziehen Sie die Schrauben mit etwa 4 – 5 Nm fest (④).

3
Erst nur leicht anziehen...

④
...dann mit etwa 1/4 Umdrehung festziehen

e. Speisesystem (LNB)

Tipp

Bei Multifeed-Anwendungen sollte die Antenne auf den Satelliten ausgerichtet werden, der die pegelschwächeren Signale sendet.

Tipp

Die optimale Leistungsfähigkeit der Sat-Antennen wird nur in Verbindung mit den original Kathrein-LNBs erreicht, weil nur so die optimale Ausleuchtung des Refl ektors gegeben ist.

Das/die Speisesystem/e sowie Hinweise zu deren Montage gehören nicht zum Lieferumfang der Parabolantenne.

Bitte entnehmen Sie daher die näheren Informationen zur sachgerechten Montage den Anleitungen, die dem jeweiligen Speisesystem beiliegen.

Über die Multifeed-Adapterplatte am Tragarm können Sie ein oder zwei Kathrein-Universal-Speisesysteme montieren. Auf der Adapterplatte zeigt die Markierung

• 3 die Montageposition für ein einzelnes Speisesystem,
• 2 und 4 die Montagepositionen für zwei Multifeed-Speise-systeme bei 3^irc - 4^irc Satellitenabstand,
• 1 und 5 die Montagepositionen für zwei Multifeed-Speise-systeme bei 6° Satellitenabstand.

- Beispiel für Montagepositionen bei einer Mutifeed-Anwendung mit 3° – 4° Satellitenabstand:

Pos. 2 Pos. 4

ASTRA 19,2° Ost EUTELSAT 16° Ost

ASTRA 23,5° Ost ASTRA 19,2° Ost

EUTELSAT 16° Ost EUTELSAT 13° Ost

EUTELSAT 13° Ost EUTELSAT 10° Ost

EUTELSAT 10° Ost EUTELSAT 7° Ost

- Beispiel für Montageposition bei einer Multifeed-Anwendung mit 6° Satellitenabstand:

Pos. 1 Pos. 5

ASTRA 19,2° Ost EUTELSAT 13° Ost

EUTELSAT 16° Ost EUTELSAT 10° Ost

EUTELSAT 13° Ost EUTEL\$AT 7° Ost

f. Polarisationsvoreinstellung

• Ein Speisesystem (Monofeed)

In Abhängigkeit Ihres Standortes und der Position des zu empfangenden Satelliten stellen Sie am Speisesystem den Polarisationswinkel entsprechend Tabelle (siehe Anwendungshinweis LNB) ein. Die schwenkbare Adapterplatte verbleibt dabei in der Nullposition (siehe Grafi k rechts).

• Mehrere Speisesysteme (Multifeed)

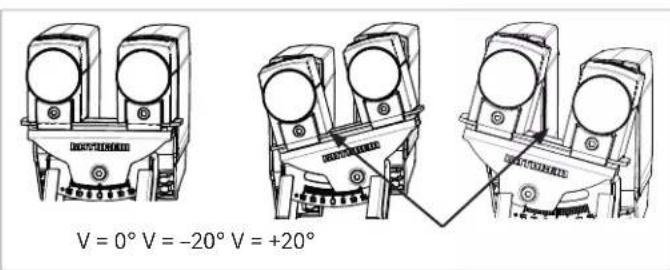

Zur Optimierung des Multifeedempfangs ist die schwenkbare Haltevorrichtung „H“ entsprechend der hier anhängenden Tabelle um den Winkel „V“ zu schwenken.

Der Polarisationswinkel am jeweiligen Speisesystem ist nach folgender Formel einzustellen.

PW_NEU = einzustellender Polarisationswinkel

PW_TAB = Polarisationswinkel des gewählten Satelliten gemäß Tabelle der Bedienungsanleitung des LNBs

V = Einstellwinkel der Haltevorrichtung gemäß gewählter Satellitenkombination der anhängenden Tabelle

Bei den Einstellungen und der Berechnung auf die Vorzeichen achten!

Um die Haltevorrichtung schwenken zu können, müssen Sie zuerst mit dem Innensechskantschlüssel die in den Grafi ken rechts (Pfeile) markierte Schraube lockern.

Antenne ausrichten

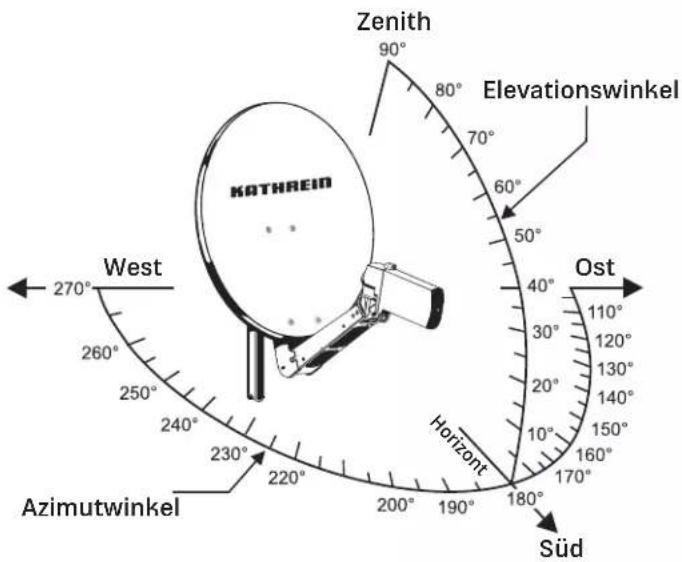

Die Antenne muss sowohl von der Richtung (Azimut), als auch von der Neigung (Elevation) her genau auf den Satelliten ausgerichtet sein. Bei Multifeed-Lösungen sollte die Antenne auf den Satelliten mit dem schwächsten Signalpegel ausgerichtet werden.

a. Neigung (Elevation) einstellen

- Lösen Sie jeweils die beiden Schrauben an der Neigungsskala (Elevation) links und rechts an der Halterung mit einem Innensechskantschlüssel SW5 (①).

Lösen Sie nicht die oberen Muttern (②) an der Halterung – diese sind ab Werk mit einem festen Anzugsmoment eingestellt.

• Stellen Sie dann die Neigung (Elevation) ein - den genauen Elevationswinkel für Ihren Standort fi nden Sie in der Anleitung für das Speisesystem (LNB).
  – Ziehen Sie im Anschluss daran erst nur eine der Schrauben an der Neigungsskala wieder handfest an (①).

b. Richtung (Azimut) einstellen

Für die folgenden Schritte benötigen Sie gegebenenfalls einen Helfer, falls Sie nicht selbst an einem Antennenmessgerät oder Bildschirm mit angeschlossenem Satelliten-Receiver das Ergebnis der Ausrichtarbeiten beobachten können. Eine exakte Ausrichtung der Antenne kann nur mittels eines digitalen Antennenmessgerätes geschehen. Fragen Sier hierzu Ihren Fachhändler.

• Stellen Sie am Satelliten-Receiver einen bekannten Programmplatz ein, um kontrollieren zu können, ob Sie auch wirklich den gewünschten Satelliten „getroff en“ haben.
• Lösen Sie nun leicht die Flügelmuttern an der Mastschelle (③).
• Drehen Sie die Antenne grob in Richtung Süden. Drehen Sie dann die Antenne langsam um die Mittelachse – nach links und rechts, bis das eingestellte Programm am besten zu empfangen ist.

Drehsinn für Polarisationswinkel (PW)
Skala V-Winkel

- Ziehen Sie im Anschluss daran erst nur eine der Schrauben an der Neigungsskala wieder handfest an.

c. Feineinstellung

- Lösen Sie dann erneut die Schraube an der Neigungsskala und schwenken Sie die Antenne leicht nach oben und unten, bis Sie entweder am Antennenmessgerät das stärkste Antennensignal messen oder bei optischer Beurteilung am Bildschirm den besten Bildeindruck erzielen: Hierzu schwenken Sie die Antenne soweit nach oben und unten, bis Sie jeweils an die Grenze kommen, wo die ersten sogenannten „Fischchen“ (analog) oder „Klötzchen“ (digital) am Bildschirm erscheinen. Stellen Sie die Antenne dann in die Mitte zwischen diesen beiden Grenzpunkten.

- Korrigieren Sie nun abwechselnd die Richtung (Azimut) und Neigung (Elevation), bis sich das Mess- oder Bildergebnis nicht mehr verbessert.

Hinweis: Beim Festdrehen der Muttern an der Schließschelle kann sich die Antenne leicht verdrehen! Dies sollten Sie bei der Feineinstellung beachten (und eventuell für eine ganz genaue Einstellung ausnutzen).

d. Antenne endgültig festschrauben

- Ziehen Sie anschließend die Muttern an der Schließschelle wechselseitig per Hand fest. Im Anschluss ziehen Sie die Flügelmuttern mit einem Gabelschlüssel (SW 13 mm) je um eine Umdrehung nach (④).

- Ziehen Sie danach links und rechts an der Halterung die Schrauben an der Neigungsskala fest, indem Sie diese mit dem Sechskantschlüssel erst mit dem kurzen Ende handfest anziehen und dann am langen Ende 1/4 - 1/2 Umdrehung weiterdrehen (Drehmomentschlüssel: 5 - 10 Nm) (⑤).

- Kontrollieren Sie zum Schluss noch einmal alle Schraubverbindungen auf festen Sitz.

- Befestigen Sie die Kabel am Tragarm durch Einklippsen in die Kabelhalterungen an der Innenseite des Tragarms und mit Kabelbindern im gesamten Verlauf am Antennenträger, damit diese nicht durch Windbewegung scheuern und beschädigt werden können.

Handfest anziehen

Festziehen: 1 Umdrehung

Erdungs- und Blitzschutzarbeiten dürfen wegen der Gefahr unzulänglicher Arbeitsergebnisse nur von hierfür speziell geschulten Fachkräften des Elektrohandwerks ausgeführt werden!

Führen Sie niemals Erdungs- und Blitzschutzarbeiten durch, wenn Sie nicht selbst Fachkraft mit entsprechenden Kenntnissen sind!

Die hier abgedruckten Hinweise sind keine Auff orderung an Nichtfachleute, Erdungs- und Blitzschutzarbeiten in eigener Verantwortung durchzuführen, sondern dienen der von Ihnen beauftragten Fachkraft als zusätzliche Information!

Die Antenne muss gemäß DIN EN 60728-11 aufgebaut und entsprechend geerdet werden. Von der Erdungspflicht ausgenommen sind nur solche Antennen:

– die mehr als 2 m unterhalb der Dachkante
- und zugleich weniger als 1,5 m von Gebäuden angebracht sind.

Zur Erdung muss der Mast auf kürzestem Weg über einen geeigneten Erdungsleiter mit der Blitzschutzanlage des Gebäudes verbunden sein, falls keine Blitzschutzanlage vorhanden ist: mit der Gebäudeerdung.

Anschlüsse an die Blitzschutzanlage dürfen nur von einem qualifi zierten Blitzschutzanlagen-Installateur durchgeführt werden.

a. Geeignet als Erdungsleiter

- ist ein Einzelmassivdraht mit einem Querschnitt von min. 16 mm ² Kupfer, min. 25 mm ² Aluminium oder min. 50 mm ² Stahl.

b. Nicht geeignet als Erdungsleiter

– sind die Außenleiter der Antennenkabel
– metallische Hausinstallationen (z. B. Metallrohre der Wasser- oder Heizungsanlage) da die Dauerhaftigkeit der Verbindung nicht gewährleistet werden kann
- oder Schutzleiter oder Neutralleiter des Starkstromnetztes.

c. Führung von Erdungsleitern

– Antennenkabel und Erdungsleiter dürfen nicht durch Räume geführt werden, die zur Lagerung von leicht entzündlichen Stoff en dienen (z. B. Heu, Stroh) oder in denen sich eine explosive Atmosphäre bilden kann (z. B. Gase, Dämpfe).
- Bei Verwendung der Parabolantenne in kompletten Antennenanlagen (z. B. Verteilanlagen) müssen zudem die Erdungsmaßnahmen so ausgeführt sein, dass der Erdungsschutz auch dann bestehen bleibt, wenn einzelne Einheiten entfernt oder ausgetauscht werden.

Gefahren können nicht nur durch Gewitter entstehen (Blitzschlag), sondern auch durch statische Aufl adung oder Kurzschluss in den angeschlossenen Geräten.

Deshalb muss generell für alle Antennenanlagen aus Sicherheitsgründen ein Potenzialausgleich aus 4 mm² Kupfer vorgenommen werden.

Die Kabelschirme aller Koaxialantennen-Niederführungskabel müssen über einen Potenzialausgleichsleiter mit dem Mast verbunden werden.

Technische Daten

Typ CAS 90gr CAS 90ro CAS 90ws
Bestell-Nr. 20010033 20010034 20010035
Durchmesser cm 90 90 90
Farbe			Graphit(ähnl. RAL 7012)	Rotbraun(ähnl. RAL 8012)	Weiß(ähnl. RAL 9002)
Empfangsbereich GHz 10,70-12,75
Antennengewinn bei 10,70-11,70 GHz/11,70-12,50 GHz/12,50-12,75 GHz dBi 38,6/39,2/39,6
Halbwertsbreite1		° < 1,9
Systemgüte2Speisesystem mittig	UAS 571/572/582/584/585	dB/K	18,8/19,818,1/19,1
Systemgüte2Speisesystem-Abstand3° - 4°	UAS 571/572/582/584/585	dB/K	18,3/18,317,6/18,6
Systemgüte2Speisesystem-Abstand 6°	UAS 571/572/582/584/585	dB/K	17,9/18,717,2/18,0
Kreuzpolarisations-Entkopplung (in Hauptstrahlrichtung)		dB	>27
Windfläche		m2	0,76
Schwingungsfestigkeit			ETS 300019-2-4 (12.94)/IEC Class 4 M 5
Windlast 1:		N	730
bei Montagehöhe			bis 20 m über Grund
bei Windgeschwindigkeit		km/h	bis 130
bei Staudruck		N/m2	800
Windlast 2:		N	1000
bei Montagehöhe			höher als 20 m über Grund (Faktor 1,37)
bei Windgeschwindigkeit:		km/h	bis 150
Grenzlast		N	1.590
bei Staudruck		N/m2	1740 (190 km/h)
Spannbereich der Mastschelle		mm	48 - 90
Einstellbereich Elevation/Azimut		°	Vormastmontage: 5-45/360Topmontage: 5-50/360
Einstellbereich Multifeed-Adapterplatte		°	±20
Abmessungen Breite		mm	987
Abmessungen Höhe max.		mm	1030
Abmessungen Auslage max.(ab Mastmitte ohne Speisesystem)		mm	880
Verpackungs-Maße		mm	1050 x 1050 x 230
Gewicht ca. netto/brutto		kg	9,9/13,5

1) Bei Bandmitte
2) G/T bei 11,3/12,5 GHz bei Standardumgebung (klarer Himmel)

Alle Angaben sind typische Werte!

Es können Teile losbrechen, wenn Sie die Grenzlast überschreiten!

Abmessungen siehe nächste Seite

Abmessungen in mm

Garantiebedingungen für die Korrosionsbeständigkeit der Antenne

Wichtige Hinweise zu den Garantiebedingungen für die Korrosionsbeständigkeit der Kathrein-Off set-Parabolantennen:

• Die Antenne muss fachmännisch, unter Berücksichtigung der Vorgaben des ihr beigelegten Anwendungshinweises, aufgebaut und montiert werden
  • Die Antenne darf nicht verändert (z. B. angebohrt) werden
• Die Antenne darf nicht mechanisch beschädigt werden (z. B. Deformationen, tiefe oder großfl ächige Verletzungen bzw. Abschabungen der Pulverschichten und Oberfl ächenbeschichtung)
• Die Antenne darf nicht durch Chemikalien (z. B. aus Lösungsmitteln, Lacken, Reinigungsmitteln o.ä.) beschädigt werden
• An der Antenne darf nur original Kathrein-Zubehör verwendet werden

Diese Garantiebedingungen sind gültig ab Kaufdatum.

Als Garantienachweis dient ausschließlich der Original-Kaufbeleg.

Weiterhin besteht keine Garantie für Korrosionsbeständigkeit für Folgen höherer Gewalt, z. B. durch Blitzeinschlag oder bei der Verwendung der Antenne in Klimaregionen, die oft wiederkehrende, starke erosive Belastungen aufweisen (z. B. Sandstürme), die die Schutzschichten innerhalb kurzer Zeit abtragen.

Entsorgung

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PAR-LAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öff entlichen Sammelstellen ab.

Tabelle für Winkel V der schwenkbaren Multifeed-Aufnahme

In der englischen Version dieses Dokuments sind die Einstellwinkel V für zahlreiche andere europäische Städte angegeben. Diese können Sie sich von unserer Homepage www.kathrein-ds.com herunterladen.

Multifeed-Anwendung 3°-Orbitabstand

Satellit		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/W3A 10°/7°	Atlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Deutschland
Bad Reichenhall	Breite: 47,72°	-4,2° -1,4°	1,3° 4,0° 16,5° -7,5°
	Länge: 12,90°
Berlin	Breite: 52,50°	-3,2° -0,8°	1,5° 3,7° 14,4° -6°
	Länge: 13,42°
Bremen	Breite: 53,07°	-6,5° -4,2°	-2,0° 0,2° 11,1° -9,2°
	Länge: 8,83°
Cottbus	Breite: 51,75°	-2,6° -0,1°	2,2° 4,5° 15,4° -5,5°
	Länge: 14,33°
Dortmund	Breite: 51,50°	-7,9° -5,5°	-3,2° -0,8° 10,7° -10,7°
	Länge: 7,47°
Dresden	Breite: 51,05°	-3,1° -0,6°	1,8° 4,2° 15,3° -6,1°
	Länge: 13,73°
Emden	Breite: 53,35°	-7,6° -5,3°	-3,2° -1,0° 9,9° -10,2°
	Länge: 7,20°
Erfurt	Breite: 50,97°	-5,3° -2,8°	-0,4° 2,0° 13,5° -8,2°
	Länge: 11,03°
Flensburg	Breite: 54,78°	-5,7° -3,5°	-1,4° 0,7° 10,8° -8,2°
	Länge: 9,45°
Frankfurt/Main	Breite: 50,12°	-7,3° -4,8°	-2,3° 0,1° 12,2°	-10,3°
	Länge: 8,68°
Freiburg/Brsg.	Breite: 48,00°	-8,6° -5,9°	-3,3° -0,6° 12,4° -11,8°
	Länge: 7,83°
Greifswald	Breite: 54,08°	-3,0° -0,8°	1,3° 3,5° 13,6° -5,7°
	Länge: 13,38°
Hamburg	Breite: 53,55°	-5,5° -3,3°	-1,1°	1,1° 11,7° -8,2°
	Länge: 9,98°
Hannover	Breite: 52,37°	-5,9° -3,6°	-1,3° 1,0° 12,0° -8,7°
	Länge: 9,77°
Kassel	Breite: 51,30°	-6,4° -4,0°	-1,6° 0,7°	12,2° -9,3°
	Länge: 9,43°
Kiel	Breite: 54,32°	-5,3° -3,1°	-1,0° 1,2° 11,5° -7,9°
	Länge: 10,13°
Koblenz	Breite: 50,33°	-8,2°	-5,7°	-3,3° -0,8° 11,2°	-11,1°
	Länge: 7,50°
Leipzig	Breite: 51,30°	-4,1°	-1,7° 0,7°	3,1° 14,3° -7,1°
	Länge: 12,37°
Magdeburg	Breite: 52,12°	-4,6° -2,2°	0,1° 2,4° 13,4° -7,4°
	Länge: 11,63°
Mönchengladbach	Breite: 51,18°	-8,7° -6,4°	-4,0°	-1,6° 10,1° -11,6°
	Länge: 6,45°
München	Breite: 48,13°	-5,3° -2,6°	0,1° 2,7° 15,3° -8,6°
	Länge: 11,57°
Neubrandenburg	Breite: 53,55°	-3,2° -0,9°	1,3° 3,5° 13,8° -5,9°
	Länge: 13,25°
Nürnberg	Breite: 49,45°	-5,5° -2,9°	-0,4° 2,2° 14,2° -8,6°
	Länge: 11,05°
Osnabrück	Breite: 52,28°	-7,2° -4,9°	-2,6° -0,3° 10,9° -10°
	Länge: 8,05°

Multifeed-Anwendung3°-Orbitabstand

Satellit		ASTRA/Eutelsat W2 19,2°/16,0°	Eutelsat W2/Hotbird 16°/13°	Hotbird/Eutelsat W2A 13°/10°	Eutelsat W2A/W3A 10°/7°	Atlantik Bird 3/2 -5,0°/-8,0°	ASTRA/ASTRA 23,5°/19,2°
■ Deutschland (Fortsetzung)
Passau	Breite: 48,57°	-3,6° -0,9°	1,7° 4,3° 16,5° -6,8°
	Länge: 13,47°
Pirmasens	Breite: 49,20°	-8,4° -5,9°	-3,3° -0,8° 11,7° -1,5°
	Länge: 7,60°
Plauen	Breite: 50,50°	-4,5° -1,9°	0,5° 3,0° 14,5° -7,5°
	Länge: 12,13°
Ravensburg	Breite: 47,77°	-7,1° -4,4°	-1,7° 1,0° 13,9° -10,4°
	Länge: 9,60°
Regensburg	Breite: 49,02°	-4,7° -2,1°	0,5° 3,1° 15,2° -7,9°
	Länge: 12,10°
Rostock	Breite: 54,08°	-3,9° -1,7°	0,5° 2,6° 12,8° -6,6°
	Länge: 12,13°
Stuttgart	Breite: 48,80°	-7,2° -4,6°	-2,0° 0,6° 13,1° -10,4°
	Länge: 9,18°
Trier	Breite: 49,75°	-9,1° -6,5°	-4,1° 1,6° 10,8° -12°
	Länge: 6,63°
Ulm	Breite: 48,38°	-6,7° -4,0°	-1,3°	1,3° 13,9° -9,9°
	Länge: 9,97°
■ Österreich
Bregenz	Breite: 47,50°	-7,1° -4,3°	1,6° 1,1° 14,2° -10,4°
	Länge: 9,75°
Graz	Breite: 47,07°	-2,0° 0,9°	3,6° 6,4° 18,8° -5,4°
	Länge: 15,45°
Innsbruck	Breite: 47,27°	-5,7° -2,9°	-0,1° 2,6° 15,6° -9°
	Länge: 11,38°
Klagenfurt	Breite: 46,63°	-3,1° -0,2°	2,7° 5,4° 18,4° -6,5°
	Länge: 14,33°
Lienz	Breite: 46,83°	-4,5° -1,6°	1,2° 4,0° 16,9° -7,9°
	Länge: 12,77°
Linz	Breite: 48,30°	-2,9° -0,2°	2,5° 5,1° 17,2° -6,2°
	Länge: 14,30°
Salzburg	Breite: 47,80°	-4,1° -1,3°	1,4° 4,1° 16,6° -7,4°
	Länge: 13,03°
Wien	Breite: 48,20°	-1,1° 1,7° 4,3°	6,9° 18,8° -4,4°
	Länge: 16,37°
■ Schweiz
Bern	Breite: 46,95°	-9,2° -6,5°	-3,7° -1,0° 12,5°	-10,8°
	Länge: 9,50°
Genf	Breite: 46,20°	-10,7° -7,9°	-5,1° -2,2° 11,7° -14°
	Länge: 6,15°
Locarno	Breite: 46,17°	-8,3° -5,4°	-2,6° 0,3° 14,0° -11,7°
	Länge: 8,78°
Zürich	Breite: 47,37°	-8,2° -5,4°	-2,7° 0,0° 13,2° -11,5°
	Länge: 8,53°

Multifeed-Anwendung 6°-Orbitabstand

Satellit		ASTRA/Eutelsat W2 23,5°/16,0°	ASTRA/Hotbird 19,2°/13°	Eutelsat W2/Eutelsat W2A 16°/10°	Hotbird/Eutelsat W3A 13°/7°
■ Deutschland
Bad Reichenhall	Breite: 47,72°	-6,1° -2,9° -0,1°	2,6°
	Länge: 12,90°
Berlin	Breite: 52,50°	-4,8° -2,0° 0,3°	2,6°
	Länge: 13,42°
Bremen	Breite: 53,07°	-8,0° -5,4° -3,1°	-0,9°
	Länge: 8,83°
Cottbus	Breite: 51,75°	-4,2° -1,4° 1,0°	3,4°
	Länge: 14,33°
Dortmund	Breite: 51,50°	-9,5° -6,7° -4,3°	-2,0°
	Länge: 7,47°
Dresden	Breite: 51,05°	-4,8° -1,9° 0,6°	3,0°
	Länge: 13,73°
Emden	Breite: 53,35°	-9,1° -6,5° -4,3°	-2,1°
	Länge: 7,20°
Erfurt	Breite: 50,97°	-6,9° -4,1° -1,6°	0,8°
	Länge: 11,03°
Flensburg	Breite: 54,78°	-7,1° -4,6° -2,5°	-0,4°
	Länge: 9,45°
Frankfurt/Main	Breite: 50,12°	-9,0° -6,1° -3,6°	-1,1°
	Länge: 8,68°
Freiburg/Brsg.	Breite: 48,00°	-10,4° -7,3° -4,6°	-1,9°
	Länge: 7,83°
Greifswald	Breite: 54,08°	-4,6° -2,0° 0,3°	2,4°
	Länge: 13,38°
Hamburg	Breite: 53,55°	-7,1° -4,5° -2,2°	0,0°
	Länge: 9,98°
Hannover	Breite: 52,37°	-7,5° -4,8° -2,5°	-0,2°
	Länge: 9,77°
Kassel	Breite: 51,30°	-8,1° -5,3° -2,8°	-0,5°
	Länge: 9,43°
Kiel	Breite: 54,32°	-6,8° -4,2° -2,0°	0,1°
	Länge: 10,13°
Koblenz	Breite: 50,33°	-9,9° -7,0° -4,5°	-2,1°
	Länge: 7,50°
Leipzig	Breite: 51,30°	-5,8° -3,0° -0,5°	1,9°
	Länge: 12,37°
Magdeburg	Breite: 52,12°	-6,2° -3,4° -1,1°	1,3°
	Länge: 11,63°
Mönchengladbach	Breite: 51,18°	-10,4° -7,6° -5,2°	-2,8°
	Länge: 6,45°
München	Breite: 48,13°	-7,2° -4,0° -1,3°	1,4°
	Länge: 11,57°
Neubrandenburg	Breite: 53,55°	-4,7° -2,1° 0,2°	2,4°
	Länge: 13,25°
Nürnberg	Breite: 49,45°	-7,3° -4,3° -1,7°	0,9°
	Länge: 11,05°
Osnabrück	Breite: 52,28°	-8,8° -6,1° -3,8°	-1,5°
	Länge: 8,05°

Multifeed-Anwendung 6°-Orbitabstand

Satellit

ASTRA/Eutelsat W223,5°/16,0°

ASTRA/Hotbird 19,2°/13°

Eutelsat W2/Eutelsat W2A 16°/10°

Hotbird/Eutelsat W3A 13°/7°

■ Deutschland (Fortsetzung)

Passau	Breite: 48,57°		-5,5° -2,3° 0,4°	3,0°
	Länge: 13,47°
Pirmasens	Breite: 49,20°		-10,2° -7,2° -4,6°	-2,1°
	Länge: 7,60°
Plauen	Breite: 50,50°		-6,2° -3,2° -0,7°	1,7°
	Länge: 12,13°
Ravensburg	Breite: 47,77°		-9,0° -5,8° -3,1°	-0,4°
	Länge: 9,60°
Regensburg	Breite: 49,02°		-6,5° -3,4° -0,8°	1,8°
	Länge: 12,10°
Rostock	Breite: 54,08°		-5,4° -2,8° -0,6°	1,5°
	Länge: 12,13°
Stuttgart	Breite: 48,80°		-9,0° -6,0° -3,3°	-0,7°
	Länge: 9,18°
Trier	Breite: 49,75°		-10,8° -7,9° -5,3°	-2,8°
	Länge: 6,63°
Ulm	Breite: 48,38°		-8,5° -5,4° -2,7°	0,0°
	Länge: 9,97°

• Österreich

Bregenz	Breite: 47,50°	-9,0° -5,7° -3,0° -0,2°
	Länge: 9,75°
Graz	Breite: 47,07°	-4,0° -0,6° 2,3° 5,0°
	Länge: 15,45°
Innsbruck	Breite: 47,27°	-7,6° -4,3° -1,5° 1,3°
	Länge: 11,38°
Klagenfurt	Breite: 46,63°	-5,1° -1,7° 1,2° 4,0°
	Länge: 14,33°
Lienz	Breite: 46,83°	-6,4° -3,1° -0,2° 2,6°
	Länge: 12,77°
Linz	Breite: 48,30°	-4,8° -1,6° 1,1° 3,8°
	Länge: 14,30°
Salzburg	Breite: 47,80°	-6,0° -2,8° 0,0° 2,7°
	Länge: 13,03°
Wien	Breite: 48,20°	-3,0° 0,2° 3,0° 5,6°
	Länge: 16,37°

Schweiz

Bern	Breite: 46,95°	-11,1° -7,9° -5,1° -2,3°
	Länge: 7,47°
Genf	Breite: 46,20°	-12,5° -9,3° -6,5° -3,7°
	Länge: 6,15°
Locarno	Breite: 46,17°	-10,2° -6,9° -4,0° -1,2°
	Länge: 8,78°
Zürich	Breite: 47,37°	-10,0° -6,9° -4,1° -1,3°
	Länge: 8,53°

Für Ihre Notizen

Für Ihre Notizen
