Produkttyp	Elektro-Durchlauferhitzer
Modell	electronicVED plus
Marke	Vaillant
Spannungsversorgung	400 V~, 50 Hz, 3~ (Drehstrom)
Leistungsaufnahme	18 kW, 21 kW, 24 kW oder 27 kW (je nach Modell)
Temperaturbereich	20 °C bis 60 °C
Display	Digitales Display, beleuchtet (einstellbar: dauerhaft an/aus/automatisch)
Bedienung	Tasten +/−, MEMO, eco, Navigationsmenü
Sicherheitsfunktionen	Verbrühschutz (einstellbare Maximaltemperatur), Komforttemperatur, Tastensperre
eco-Funktion	Durchflussbegrenzung auf 8 l/min zur Wasser- und Energieersparnis
Anzeigefunktionen	Temperatur, Leistung (kW), Volumenstrom (l/min), Energie- und Wasserverbrauch
Spracheinstellung	Mehrere Sprachen wählbar (über Menü)
Zulassung	CE-Kennzeichnung, VDE-GS-Zeichen
Installation	Nur durch Fachhandwerker, ortsfeste Installation in geschlossenen Räumen
Wartung	Jährliche Inspektion, zweijährliche Wartung durch Fachhandwerker
Reinigung	Feuchtes Tuch und lösungsmittelfreie Seife; keine Scheuermittel oder Sprays
Garantie	Herstellergarantie nach Vaillant Garantiebedingungen (bei Installation durch Fachhandwerker)
Kundendienst	Vaillant Werkskundendienst (Deutschland: 01806 999150, Österreich: 05 70 50-2100)
Verwendung	Nur zur Erwärmung von Trinkwasser im Haushalt; nicht für Zirkulationsleitungen oder Fahrzeuge

Häufig gestellte Fragen - electronicVED plus VAILLANT

Wie stelle ich die Wassertemperatur am Vaillant electronicVED plus ein?

Sie können die Wassertemperatur manuell über die Tasten + und − in 0,5 °C-Schritten im Bereich von 20 °C bis 60 °C einstellen. Alternativ nutzen Sie die MEMO-Taste, um eine der vier gespeicherten Wunschtemperaturen (M1–M4) auszuwählen oder zu ändern.

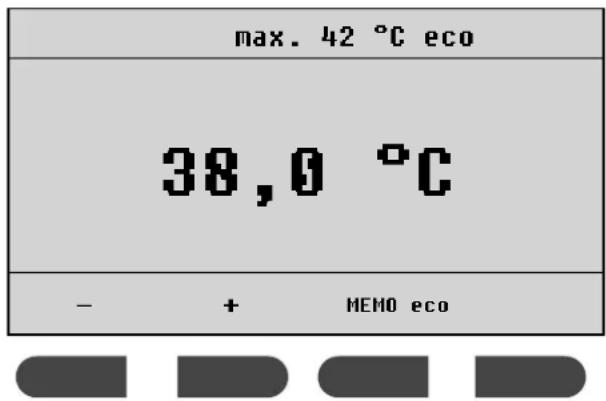

Was bewirkt die eco-Funktion beim electronicVED plus?

Die eco-Funktion begrenzt den Wasserdurchfluss auf maximal 8 Liter pro Minute. Dadurch wird Wasser und Energie gespart. Sie aktivieren sie durch Drücken der Taste eco (Symbol erscheint im Display).

Wie aktiviere ich die Tastensperre?

Drücken Sie gleichzeitig die Tasten + und − länger als drei Sekunden. Das Display zeigt die Sperre an. Zum Deaktivieren wiederholen Sie den Vorgang.

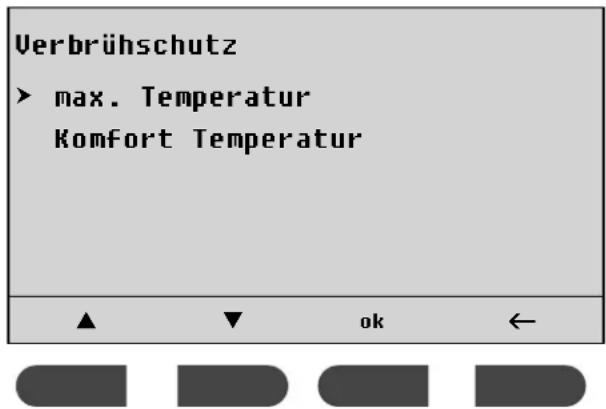

Wie stelle ich den Verbrühschutz ein?

Gehen Sie ins Hauptmenü (MEMO + eco gleichzeitig), wählen Sie Verbrühschutz → Max. Temperatur. Stellen Sie die maximale Auslauftemperatur auf 43 °C oder niedriger ein, um Verbrühungen zu vermeiden.

Was ist die Komforttemperatur und wie verwende ich sie?

Die Komforttemperatur erlaubt kurzzeitig heißeres Wasser (z. B. 60 °C) ohne dauerhafte Änderung. Sie stellen sie im Menü unter Verbrühschutz → Komfort Temperatur ein und aktivieren sie durch kurzes Drücken von +/−. Nach 30 Sekunden oder Zapfende wird automatisch zurückgeschaltet.

Wie reinige ich den Vaillant electronicVED plus richtig?

Reinigen Sie die Verkleidung mit einem feuchten Tuch und etwas lösungsmittelfreier Seife. Verwenden Sie keine Sprays, Scheuermittel, Spülmittel oder chlor-/lösungsmittelhaltige Reiniger.

Was tun bei einer Störung des Durchlauferhitzers?

Bei Störungen niemals selbst reparieren oder die Verkleidung abnehmen. Informieren Sie umgehend einen Fachhandwerksbetrieb oder den Vaillant Werkskundendienst.

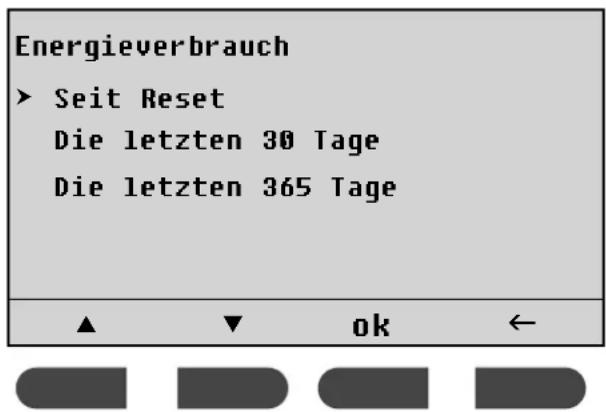

Wie kann ich den Energie- oder Wasserverbrauch anzeigen?

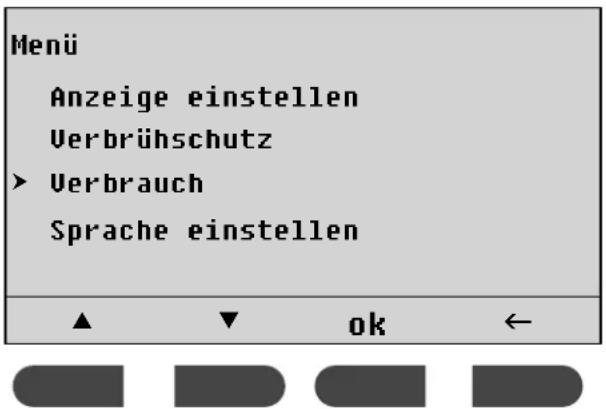

Im Hauptmenü wählen Sie Verbrauch → Energieverbrauch oder Wasserverbrauch. Sie können die Werte für die Zeiträume Seit Reset, Die letzten 30 Tage oder Die letzten 365 Tage anzeigen und zurücksetzen.

Kann ich die Displaybeleuchtung einstellen?

Ja. Gehen Sie im Hauptmenü zu Anzeige einstellen → Beleuchtung. Wählen Sie an (dauerhaft), aus oder auto (automatisch beim Zapfen oder Tastendruck).

Wo befindet sich das Typenschild des Geräts?

Das Typenschild befindet sich rechts neben dem Bedienfeld unter einer Abdeckung. Darauf finden Sie die Artikelnummer, Seriennummer und technische Daten wie Spannung und Leistung.

BEDIENUNGSANLEITUNG electronicVED plus VAILLANT

electronicVED plus
Elektro-Durchlauferhitzer VED

DE, AT

Inhaltsverzeichnis

Inhaltsverzeichnis

1 Sicherheit 3

2 Hinweise zur Dokumentation ....5

2.1 Mitgeltende Unterlagen beachten ....5
2.2 Unterlagen aufbewahren 5
2.3 Gültigkeit der Anleitung ....5
2.4 Typenschild 5

3 Allgemeine Bedienung 6

3.1 Produkt in Betrieb nehmen ....6
3.2 Display 6

4 Display einstellen 7

4.1 Sprache....7
4.2 Beleuchtung 8

5 Temperaturen einstellen....9

5.1 Wassertemperatur....9
5.2 Gespeicherte Temperaturen (MEMO 1 bis 4)....9
5.3 Maximaltemperatur (Verbrühschutz)......10
5.4 Komforttemperatur (Verbrühschutz) 11

6 Weitere Funktionen aktivieren oder deaktivieren....12

6.1 eco-Funktion....12
6.2 Tastensperre 12
6.3 Leistungsanzeige 12
6.4 Volumenstromanzeige 13

7 Energie- und Wasserverbrauch anzeigen und zurücksetzen......14

8 Energiespartipps 16
9 Störungen....16
10 Wartung und Pflege 17
10.1 Wartung 17
10.2 Produkt pflegen....17

11 Recycling und Entsorgung 17
12 Garantle....18
13 Kundendienst....18

Stichwortverzeichnis....19

1 Sicherheit

1.1 Handlungsbezogene Warnhinweise

Klassifizierung der handlungsbezogenen Warnhinweise

Die handlungsbezogenen Warnhinweise sind wie folgt mit Warnzeichen und Signalwörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft:

Warnzeichen und Signalwörter

Gefahr!

unmittelbare Lebensgefahr oder Gefahr schwerer Personenschäden

Gefahr!

Lebensgefahr durch Stromschlag

Warnung!

Gefahr leichter Personenschäden

Vorsicht!

Risiko von Sachschäden oder Schäden für die Umwelt

1.2 Allgemeine Sicherheitshinweise

Installation, Inbetriebnahme, Wartung und Reparatur

Nur ein Fachhandwerksbetrieb darf das Produkt montieren, in Betrieb nehmen, warten und reparieren.

- Lassen Sie das Produkt durch einen Fachhandwerksbetrieb installieren.

Verletzungsgefahr und Risiko eines Sachschadens durch unsachgemäße oder unterlassene Wartung und Reparatur

• Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihrem Produkt durchzuführen.
  ▶ Lassen Sie Störungen und Schäden umgehend durch einen Fachhandwerker beheben.
• Halten Sie die vorgegebenen Wartungs-intervalle ein.

Gefahr durch Fehlbedienung

Durch Fehlbedienung können Sie sich selbst und andere gefährden und Sachschäden verursachen.

Lesen Sie die vorliegende Anleitung und alle mitgeltenden Unterlagen sorgfältig durch, insb. das Kapitel „Sicherheit“ und die Warnhinweise.

Verbrühungsgefahr durch heißes Wasser

Die Auslauftemperatur an den Zapfstellen kann bis zu 60 °C betragen.

• Achten Sie bei der Benutzung des Produkts darauf, dass Sie sich nicht verbrühen.
• Wenn Sie sicher vor Verbrühung sein wollen, dann stellen Sie die Maximaltemperatur des Produkts auf 43 °C ein.

1 Sicherheit

1.3 Bestimmungsgemäße Verwendung

Bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Produkts und anderer Sachwerte entstehen.

Die Vaillant Elektro-Durchlauferhitzer electronicVED plus dürfen nur zur Erwärmung von Trinkwasser verwendet werden.

Die Vaillant Elektro-Durchlauferhitzer electronicVED plus sind nur für den Hausgebrauch innerhalb geschlossener und frostfreier Räume geeignet.

Die Vaillant Elektro-Durchlauferhitzer electronicVED plus sind nicht für den Betrieb in Zirkulationsleitungen geeignet.

Die Verwendung des Vaillant Elektro-Durch-lauferhitzers electronicVED plus in Fahrzeugen gilt als nicht bestimmungsgemäß. Nicht als Fahrzeuge gelten solche Einheiten, die dauerhaft und ortsfest installiert sind (sog. ortsfeste Installation).

Die bestimmungsgemäße Verwendung beinhaltet:

- das Beachten der beiliegenden Betriebsanleitungen des Produkts sowie aller weiteren Komponenten der Anlage - die Einhaltung aller in den Anleitungen aufgeführten Inspektions- und Wartungsbedingungen.

Dieses Produkt kann von Kindern ab 8 J ahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Eine andere Verwendung als die in der vorliegenden Anleitung beschriebene oder eine Verwendung, die über die hier beschriebene hinausgeht, gilt als nicht bestimmungs-gemäß.

Nicht bestimmungsgemäß ist auch jede unmittelbare kommerzielle und industrielle Verwendung.

Achtung!

Jede missbräuchliche Verwendung ist untersagt.

1.4 CE-Kennzeichnung

Mit der CE-Kennzeichnung wird dokumentiert, dass die Produkte gemäß dem Typenschild die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen. Die Konformitätserklärung kann beim Hersteller eingesehen werden.

2 Hinweise zur Dokumentation

2.1 Mitgeltende Unterlagen beachten

- Beachten Sie unbedingt alle Betriebsanleitungen, die Komponenten der Anlage beiliegen.

2.2 Unterlagen aufbewahren

▶ Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen zur weiteren Verwendung auf.

2.3 Gültigkeit der Anleitung

Diese Anleitung gilt ausschließlich für:

Typenbezeichnung Artikelnummer
VED E 18/7 P 0010007723
VED E 21/7 P 0010007724
VED E 24/7 P 0010007725
VED E 27/7 P 0010007726

2.1 Produktidentifizierung

2.4 Typenschild

Die Artikelnummer des Produkts ist Bestandteil der Serialnummer. Die Serialnummer können Sie dem Typenschild entnehmen. Das Typenschild befindet sich rechts neben dem Bedienfeld, unter der Ab deckung.

Vaillant

Vaillant GmbH Berghauser Straße 40 Remscheid / Germany

VED E 18/7 P

18 kW, 3 PE, 400V\~50Hz

1MPa (10bar); p15>= 900 Ω cm, IP 25

Bedienungs- und Installationsanleitung beachten!

Gerät muss an Schutzleiter angeschlossen werden!

Serial-Nr.

2.1 Typenschild (beispielhaft VEDE18/7 P)

Symbole auf dem Typenschild

	CE-Kennzeichnung
	Das VDE-GS-Zeichen bestätigt die Konformität mit der Norm und bestätigt die geprüfte Sicherheit
	Symbol für die Konformität mit der Norm für die elektromagnetische Verträglichkeit
	Nach Ablauf der Nutzungsdauer einer ordnungsgemäßen Entsorgung zuführen (kein Hausmüll)
	Betriebs- und Installationsanleitung lesen
	Serialnummer(barcodiert und in Klarschrift)Die Ziffern 7 bis 16 bilden die Artikelnummer des Produkts

3 Allgemeine Bedienung

3.1 Produkt in Betrieb nehmen

Bedingung:

Die Verkleidung des Produkts ist geschlossen.

▶ Nehmen Sie das Produkt in Betrieb.

Bedingung:

Die Verkleidung des Produkts ist nicht geschlossen.

▶ Nehmen Sie das Produkt nicht in Betrieb.

Wenn Sie an einer Zapfstelle (Mischer oder separater Hahn) das Warmwasser aufdrehen, dann schaltet sich das Produkt automatisch ein und erwärmt das Trinkwasser.

Gefahr!

Verbrühungsgefahr durch heißes Wasser

Die Auslauftemperatur an den Zapfstellen kann bis zu 60 °C betragen.

• Achten Sie bei der Benutzung des Produkts darauf, dass Sie sich nicht ver brühen.
• Wenn Sie sicher vor Verbrühung sein wollen, dann stellen Sie die Maximaltemperatur des Produkts auf 43 °C ein (→ Kap. 5.3).

3.1 Display

Sie können eine Auslauftemperatur zwischen 20 °C und 60 °C einstellen.

• Wenn Ihnen die Temperatur zu niedrig ist, dann drücken Sie so oft die Taste + (1), bis die gewünschte Temperatur erreicht ist.
• Wenn Ihnen die Temperatur zu hoch ist, dann drücken Sie so oft die Taste - (2), bis die gewünschte Temperatur erreicht ist.

3.2 Display

Im Betriebszustand zeigt das Display in der mittleren Zeile die gewählte Wassertemperatur an. Werksseitig ist die Wassertemperatur auf 42 °C eingestellt.

Gleichzeitig zeigt das Display in der obersten Zeile die maximale Wassertemperatur an. Sie können die Maximal-temperatur frei zwischen 20 °C und 60 °C einstellen.

Sie haben zwei Möglichkeiten zur Temperatureinstellung:

• Stellen Sie die Wassertemperatur über die Tasten +/- ein (Manuelle Einstellung).
  oder
• Stellen Sie die Wassertemperatur über die Taste MEMO ein (Auswahl einer gespeicherten Temperatur).

3.2.1 Tastenkombinationen im Display

Tastenkombination	Ergebnis
HEMO und eco gleichzeitig drücken	Hauptmenü zum Einstellen der Grundfunktionen wie Verbrüh-schutz, Spracheinstellung und Energieverbrauch
HEMO länger als drei Sekun-dendrücken	Fachhandwerkermenü zum Deaktivieren der Fernbedienung und Aufrufen von Produktdaten
- und + gleichzeitig länger als drei Sekunden drücken	Tastensperre ist aktiviert. Zum Aufheben der Sperre erneut - und + länger als drei Sekunden drücken

3.1 Tastenkombinationen

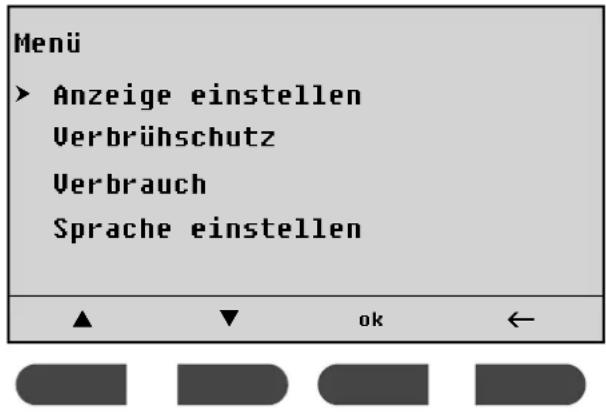

3.2.2 Hauptmenü aufrufen

Vom Hauptmenü aus können Sie alle Grundeinstellungen für das Produkt vornehmen.

• Drücken Sie gleichzeitig die Tasten MEMO und eco.
• Um wieder in die Temperaturanzeige zu gelangen, drücken Sie kurz die Taste ←.

3.2.3 Zur Temperaturanzeige wechseln

Mit der Taste ← gelangen Sie von allen Menüs aus schrittweise zurück.

- Drücken Sie so oft die Taste ←, bis das Display wieder die aktuelle Temperatur anzeigt.

4 Display einstellen

4.1 Sprache

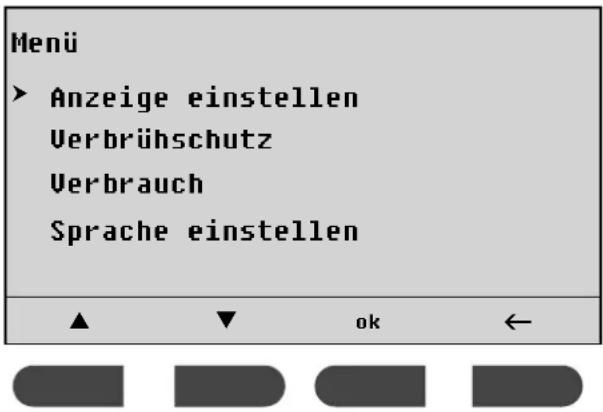

- Drücken Sie gleichzeitig die Tasten MEMO und eco.

Der Cursor ➤ steht neben dem Menüpunkt Anzeige einstellen.

▶ Drücken Sie 3-mal ▼.
Der Cursor steht neben dem Menüpunkt Sprache einstellen.

Drücken Sie ok.

Der Cursor steht neben der aktuellen Sprache.
- Drücken Sie ▲ bzw. ▼, um die Sprache zu ändern.
▶ Bestätigen Sie die Auswahl mit ok.

Display einstellen4

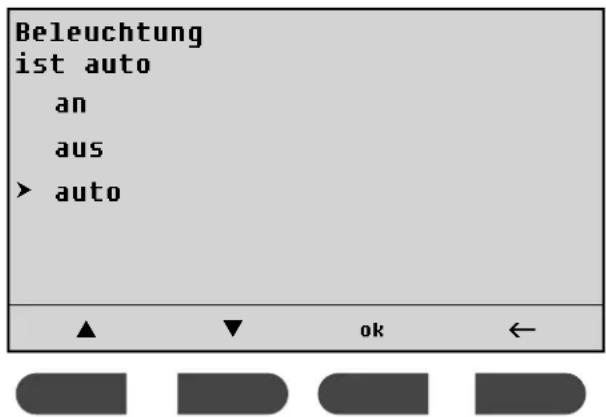

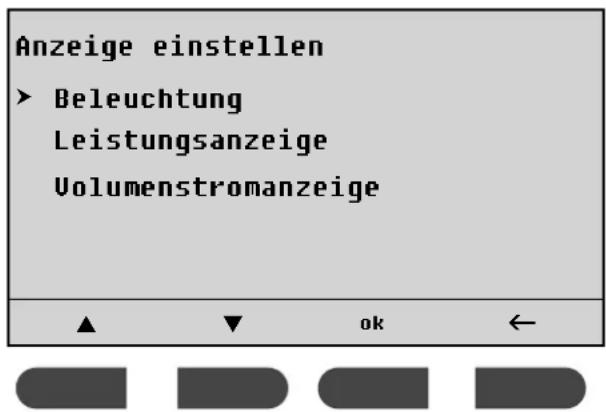

4.2 Beleuchtung

- Drücken Sie gleichzeitig die Tasten MEMO und eco.

Der Cursor steht neben dem Menüpunkt Anzeige einstellen.

Drücken Sie ok.

Der Cursor steht neben dem Menüpunkt Beleuchtung.

Drücken Sie ok.

Folgende Einstellungen für die Beleuchtung sind möglich:

an	Die Displaybeleuchtung ist dauerhaft eingeschaltet.
aus	Die Displaybeleuchtung ist dauerhaft ausgeschaltet.
auto	Beim Zapfen von Warmwasser schaltet sich die Displaybeleuchtung automatisch ein.Auch beim Drücken einer Taste schaltet sich die Displaybeleuchtung automatisch ein. Wenn längere Zeit keine Taste gedrückt wird, dann schaltet sich die Displaybeleuchtung automatisch wieder aus.

- Drücken Sie ▲ bzw. ▼, um die Art der Beleuchtung zu ändern.

▶ Bestätigen Sie die Auswahl mit ok.

5 Temperaturen einstellen

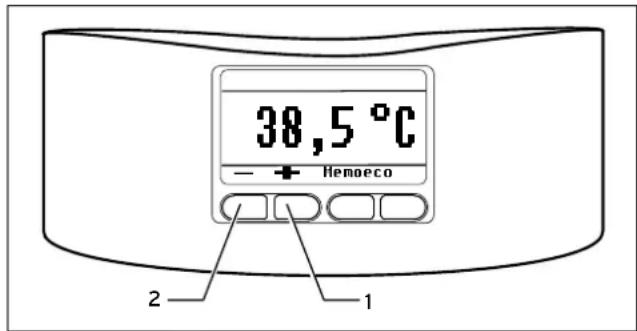

5.1 Wassertemperatur

Sie können die Wassertemperatur manuell in Schritten zu jeweils einem halben Grad Celsius nach oben oder unten verändern. Der wählbare Temperaturbereich liegt zwischen 20 °C und 60 °C.

• Um die Wassertemperatur zu erhöhen, drücken Sie die Taste +.
• Um die Temperatur zu verringern, drücken Sie die Taste -.

Das Produkt regelt die Temperatur, nicht jedoch die entnommene Wassermenge.

- Wenn das Produkt bei niedrigen Temperaturen und beim Zapfen einer großen Wassermenge die eingestellte Wassertemperatur nicht erreicht, dann drosseln Sie kurzzeitig die Wassermenge an der Zapfstelle.

Das Produkt erhöht die Wassertemperatur sehr schnell.

5.2 Gespeicherte Temperaturen (MEMO 1 bis 4)

Die Memo-Funktion dient der schnellen Umstellung der aktuellen Warmwassertemperatur. Sie können aus vier gespeicherten Wunschtemperaturen eine auswählen.

▶ Drücken Sie die Taste MEMO.

- Drücken Sie die Taste mit Ihrer Wunschtemperatur, z. B. H3.

Die gespeicherte Wunschtemperatur ist ausgewählt.

Sie können die gespeicherten Temperaturen jederzeit ändern. Beachten Sie, dass Sie keine höheren Temperaturen einstellen können, als die Maximaltemperatur (→ Kap. 5.3).

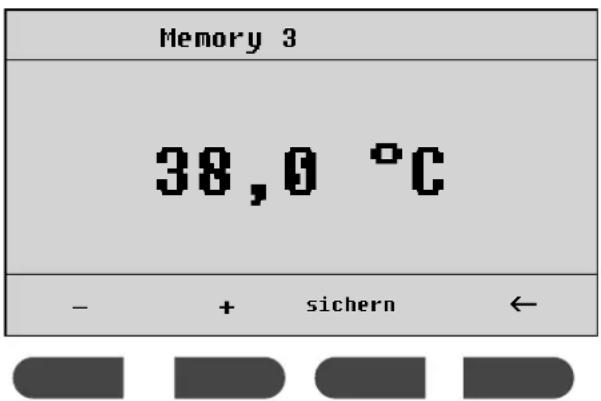

- Wenn Sie eine gespeicherte Wunschtemperatur ändern wollen, dann drücken Sie die Taste mit Ihrer Wunschtemperatur für drei Sekunden, z. B. H3.

Das Display zeigt die aktuell gespeicherte Wunschtemperatur (hier: 38,0 °C) und den Speicherplatz (hier: Memory 3) an.

• Ändern Sie die Wunschtemperatur mit den Tasten + und -.
• Um die Wunschtemperatur zu speichern, drücken Sie die Taste sichern.
• Um die Memo-Funktion zu verlassen, drücken Sie die Taste ←.

Wenn Sie die Wunschtemperatur verändert, aber nicht gespeichert haben, dann wird diese Änderung beim Verlassen der Memo-Funktion verworfen. Die bisherige Wunschtemperatur bleibt erhalten.

5.3

Maximaltemperatur (Verbrühschutz)

Gefahr!

Verbrühungsgefahr durch heißes Wasser

Die Auslauftemperatur an den Zapfstellen kann bis zu 60 °C betragen.

• Achten Sie bei der Benutzung des Produkts auf die Gefahr der Verbrühung durch hohe Auslauftemperaturen.
• Wenn Sie sicher vor Verbrühung sein wollen, dann stellen Sie das Produkt auf maximal 43 °C ein.

Werksseitig ist der Verbrühschutz deaktiviert.

- Drücken Sie gleichzeitig die Tasten MEMO und eco.

Der Cursor steht neben dem Menüpunkt Anzeige einstellen.

▶ Drücken Sie ▼.
Der Cursor steht neben dem Menüpunkt Verbrühschutz.
Drücken Sie ok.

Der Cursor steht neben dem Menüpunkt max. Temperatur.

▶ Drücken Sie ok.

• Um die Maximaltemperatur zu erhöhen, drücken Sie die Taste +.
• Um die Maximaltemperatur zu verringern, drücken Sie die Taste -.
  Bestätigen Sie die Auswahl mit ok.
• Drücken Sie so oft die Taste ←, bis das Display wieder die aktuelle Temperatur anzeigt.

Gleichzeitig zeigt das Display in der obersten Zeile die eingestellte Maximaltemperatur an.

Sie können keine höhere Wassertemperatur als die eingestellte Maximaltemperatur anfordern.

5.4 Komforttemperatur (Verbrühschutz)

Die Komforttemperatur ermöglicht Ihnen eine kurzzeitige Entnahme von heißem Wasser, ohne dass Sie die eingestellte Temperatur dauerhaft verändern müssen.

Nach dem Ende der Zapfung stellt das Produkt die Komforttemperatur automatisch zurück und erhöht so den Verbrühschutz nach einer gelegentliche Heißwasserentnahme.

Gefahr!

Verbrühungsgefahr durch heißes Wasser

Nach dem automatischen Zurückstellen der Komforttemperatur zeigt das Display wieder die zuvor eingestellte Temperatur an. In den Rohrleitungen kann sich jedoch noch heißes Wasser befinden.

- Achten Sie nach der Entnahme von heißem Wasser per Komforttemperatur darauf, dass Sie sich nicht ver brühen.

- Drücken Sie gleichzeitig die Tasten MEMO und eco.

Der Cursor steht neben dem Menüpunkt Anzeige einstellen.

▶ Drücken Sie ▼.
Der Cursor steht neben dem Menüpunkt Verbrühschutz.
Drücken Sie ok.

Der Cursor steht neben dem Menüpunkt max. Temperatur.

▶ Drücken Sie 1-mal ▼.

Der Cursor steht neben dem Menüpunkt Komfort

Temperatur.

Drücken Sie ok.

• Um die Komforttemperatur zu erhöhen, drücken Sie die Taste +.
• Um die Komforttemperatur zu verringern, drücken Sie die Taste -.
• Um die Komforttemperatur zu deaktivieren, drücken Sie so oft die Taste -, bis das Display -- °C anzeigt.

▶ Bestätigen Sie die Auswahl mit ok.
- Drücken Sie so oft die Taste ←, bis das Display wieder die aktuelle Temperatur anzeigt.

Komforttemperatur anwählen

- Drücken Sie kurz die Tastenkombination +/-

Wenn Sie innerhalb der nächsten 30 Sekunden kein Wasser zapfen, dann wird die Komforttemperatur automatisch abgewählt.

Wenn Sie innerhalb der nächsten 30 Sekunden Wasser zapfen, dann wird das Wasser auf die Komforttemperatur erhitzt. Nach dem Ende der Zapfung ist die Komforttemperatur nicht mehr angewählt.

6 Weitere Funktionen aktivieren oder deaktivieren

6.1 eco-Funktion

Die eco-Funktion dient der Wasser- und Energieersparnis. Ist die eco-Funktion aktiviert, dann wird der Wasserdurchfluss auf acht Liter pro Minute begrenzt.

Um die eco-Funktion zu aktivieren, drücken Sie die Taste eco.

Das Display zeigt oben rechts an, wenn die eco-Funktion aktiviert ist.

Um die eco-Funktion zu deaktivieren, drücken Sie erneut die Taste eco.

6.2 Tastensperre

Bei aktivierter Tastensperre sind die Tasten funktionslos. Alle Funktionen sind gesperrt.

• Um die Tastensperre zu aktivieren, drücken Sie gleichzeitig die beiden Tasten + und - länger als drei Sekunden.
  Um die Tastensperre zu deaktivieren, drücken Sie erneut gleichzeitig die beiden Tasten + und -länger als drei Sekunden.

6.3 Leistungsanzeige

- Drücken Sie gleichzeitig die Tasten MEMO und eco.

Der Cursor steht neben dem Menüpunkt Anzeige einstellen.

Drücken Sie ok.

Der Cursor steht neben dem Menüpunkt Beleuchtung. ▶ Drücken Sie ▼.

Der Cursor steht neben dem Menüpunkt Leistungsanzeige.

▶ Drücken Sie ok.

- Um die Leistungsanzeige zu aktivieren oder zu deaktivieren, drücken Sie ▲ oder ▼.

Wenn Sie bei aktivierter Leistungsanzeige Wasser zapfen, dann zeigt das Display die aktuelle Verbrauchsleistung in Kilowatt an.

Beispiel:

6.4 Volumenstromanzeige

- Drücken Sie gleichzeitig die Tasten MEMO und eco.

Der Cursor steht neben dem Menüpunkt Anzeige einstellen.

Drücken Sie ok.

Der Cursor steht neben dem Menüpunkt Beleuchtung. ▶ Drücken Sie 2-mal ▼.

Der Cursor steht neben dem Menüpunkt Volumenstromanzeige.

Drücken Sie ok.

• Um die Volumenstromanzeige zu aktivieren oder zu deaktivieren, drücken Sie ▲ oder ▼.
  ▶ Bestätigen Sie die Auswahl mit ok.

Wenn Sie bei aktivierter Volumenstrom anzeige Wasser zapfen, dann zeigt das Display den aktuellen Volumenstrom in Litern pro Minute an.

Beispiel:

7 Energie- und Wasserverbrauch anzeigen und zurücksetzen

Das Produkt ist kein geeichtes Messgerät. Durch Bauteile- Toleranzen können die angezeigten Werte von den realen Werten abweichen.

Die Anzeige von Verbrauchsdaten ist rechtlich nicht zur Erstellung oder zum Vergleich von Verbrauchskostenabrechnungen geeignet.

- Drücken Sie gleichzeitig die Tasten MEMO und eco.

Der Cursor steht neben dem Menüpunkt Anzeige einstellen.

▶ Drücken Sie 2-mal ▼.

Der Cursor steht neben dem Menüpunkt Verbrauch.

Drücken Sie ok.

Der Cursor steht neben dem Menüpunkt Energieverbrauch.

Um den Energieverbrauch in Kilowatt stunden oder den Wasserverbrauch in Litern über einen bestimmten Zeitraum anzuzeigen, drücken Sie ▲ oder ▼.
▶ Drücken Sie ok.

Der Cursor steht neben dem Menüpunkt Seit Reset.

Das obige Bild zeigt beispielhaft, für welche Zeiträume Sie den Energieverbrauch an zeigen können. Die möglichen Zeiträume für den Wasserverbrauch sind identisch.

Sie können den Energie- oder Wasser verbrauch anzeigen
- seit dem letzten Zurücksetzen in den Lieferzustand (Seit Reset)
- seit dem letzten Monat (Die letzten 30 Tage)
- seit dem letzten Jahr (Die letzten 365 Tage)

- Um einen bestimmten Zeitraum auszuwählen, drücken Sie ▲ bzw. ▼.

Drücken Sie ok.

Anzeige zurücksetzen

• Im Menü Verbrauch wählen Sie entweder Energieverbrauch oder Wasserverbrauch.
  Drücken Sie ok.

Der Cursor steht neben dem Menüpunkt Seit Reset. ▶ Drücken Sie ok.

Das obige Bild zeigt beispielhaft, wie Sie den Energieverbrauch zurücksetzen können. Sie können den Wasserverbrauch auf die gleiche Weise zurücksetzen.

Drücken Sie die Taste Reset.
Die Anzeige des Verbrauchs wird auf O zurück gesetzt.

8 Energiespartipps

Sie können dazu beitragen, Energie zu sparen, wenn Sie die folgenden Tipps und Informationen berücksichtigen:

Angemessene Warmwassertemperatur

Das Wasser sollte nur so weit aufgeheizt werden, wie es für den Gebrauch notwendig ist. Jede weitere Erwärmung führt zu unnötigem Energieverbrauch. Das bedeutet:

- Aktivieren Sie die eco-Funktion (Taste eco drücken).

Der Wasserverbrauch wird auf acht Liter pro Minute begrenzt.

▶ Stellen Sie nur die Temperatur ein, die Sie benötigen.
- Mischen Sie nicht unnötig kaltes Wasser zu.

9 Störungen

Gefahr! Lebensgefahr durch Stromschlag

Spannungsführende Leitungen und Anschlüsse können zu lebensgefährlichem Stromschlag führen.

▶ Nehmen Sie keinesfalls die Verkleidung ab.
- Versuchen Sie keinesfalls, das Produkt selbst zu reparieren.

Es gibt keine Störungen am Produkt, die Sie selbst beheben können.

- Informieren Sie bei allen Störungen des Produkts umgehend Ihren Fachhandwerks betrieb.

10 Wartung und Pflege

10.1 Wartung

Voraussetzung für dauernde Betriebsbereitschaft und -sicherheit, Zuverlässigkeit und hohe Lebensdauer des Produkts sind eine jährliche Inspektion und eine zweijährliche Wartung des Produkts durch einen Fachhandwerker.

10.2 Produkt pflegen

Vorsicht! Risiko von Sachschäden durch ungeeignete Reinigungsmittel!

▶ Verwenden Sie keine Sprays, keine Scheuermittel, Spülmittel, lösungsmittel- oder chlorhaltigen Reinigungsmittel.

- Reinigen Sie die Verkleidung mit einem feuchten Tuch und etwas lösungsmittelfreier Seife.

11 Recycling und Entsorgung

▶ Überlassen Sie die Entsorgung der Verpackung dem Fachhandwerker, der das Produkt installiert hat.

Wenn das Produkt mit diesem Zeichen gekennzeichnet ist (siehe Typenschild), dann gehört das Produkt nach Ablauf der Nutzungsdauer nicht in den Hausmüll.

- Entsorgen Sie das Produkt und ggf. enthaltene Batterien in diesem Fall nicht über den Hausmüll.

- Geben Sie stattdessen das Produkt und ggf. die Batterien an einer Sammelstelle für Batterien und Elektro- oder Elektronikaltgeräte ab.

12 Garantie

Deutschland und Österreich

Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb.

Dem Eigentümer des Geräts räumen wir diese Herstellergarantie entsprechend den Vaillant Garantiebedingungen ein. Garantiarbeiten werden grundsätzlich nur von unserem Werkskundendienst ausgeführt. Wir können Ihnen daher etwaige Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann erstatten, falls wir Ihnen einen entsprechenden Auftrag erteilt haben und es sich um einen Garantiefall handelt.

13 Kundendienst

Vaillant Werkskundendienst Deutschland

018 06 99 91 50

(20 Cent/Anruf aus dem deutschen Festnetz, aus Mobilfunk max. 60 Cent/Anruf.)

Österreich

Vaillant Group Austria GmbH

Forchheimergasse 7

A-1230 Wien

Österreich

E-Mail: [e-mail]

Internet:

http://www.vaillant.at/werks kundendienst/

Telefon:

05 70 50-21 00 (zum Regionaltarif österreichweit, bei Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)

Der flächendeckende Werkskundendienst für ganz

Österreich ist täglich von 0 bis 24 Uhr erreichbar.

Vaillant Werkskundendiensttechniker sind 365 Tage für Sie unterwegs, sonn- und feiertags, österreichweit.

Stichwortverzeichnis

A

Allgemeine Bedienung ....6

Allgemeine Sicherheitshinweise ....3

B

Beleuchtung einstellen 8

Bestimmungsgemäße Verwendung 4

C

CE-Kennzeichnung....4

D

Display....6

Display einstellen ....7

E

eco-Funktion.... 12

Energiespartipps....16

Energie- und Wasserverbrauch 14

Entsorgung....17

G

Garantie....18

Gespeicherte Temperaturen 9

Gültigkeit der Anleitung 5

H

Hauptmenü aufrufen ....7

K

Komforttemperatur anwählen 11

Komforttemperatur einstellen 11

Kundendienst....18

M

Maximaltemperatur einstellen ....10

Mitgeltende Unterlagen beachten 5

P

Pflege....17

Produkt in Betrieb nehmen 6

R

Recycling....17

s

Sicherheit ....3

Sprache einstellen 7

Störungen....16

T

Tastenkombinationen im Display 6

Tastensperre 12

Temperaturen einstellen 9

Temperaturen gespeichert 9

Typenschild 5

U

Unterlagen aufbewahren 5

V

Volumenstromanzeige....13

W

Wartung....17

Wassertemperatur einstellen 9

Z

Zur Temperaturanzeige wechseln 7

0020201973_00_DEAT_052014 - 12/05/2014

Vaillant Group Austria GmbH

Forchheimergasse 7 A-1230 Wien

Telefon [phone] ■ Telefax 05 70 50-11 99

Telefon [phone] (zum Regionaltarif österreichweit, bei Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)

[e-mail] | [e-mail]

www.vaillant.at www.vaillant.at/werkskundendienst/

Vaillant Deutschland GmbH & Co.KG

Berghauser Str. 40 D-42859 Remscheid

Telefon [phone] | Telefax 021 91 18-28 10

Vaillant Profi-Hotline [phone] (20 Cent/Anruf aus dem deutschen Festnetz, aus Mobilfunk max. 60

Cent/Anruf.) Vaillant Werkskundendienst 018 06 99 91 50 (20 Cent/Anruf aus dem deutschen Festnetz, aus Mobilfunk max. 60 Cent/Anruf.)

[e-mail] www.vaillant.de
