TubeMeister RM-20 - Gitarrenverstärker HUGHES & KETTNER - Kostenlose Bedienungsanleitung

Produkttyp	Gitarrenverstärker
Marke	Hughes & Kettner
Modell	TubeMeister RM-20
Leistung	20 Watt RMS
Röhrenbestückung	Vorstufe: 2x 12AX7, Endstufe: 2x EL84
Kanäle	2 (Clean und Overdrive)
Klangregelung	Bass, Mitten, Höhen, Presence
Regler	Lautstärke, Gain, Klangregelung, Reverb
Anschlüsse	Eingang 6,3 mm, Lautsprecherausgang, DI-Ausgang (Red Box), Kopfhörer, Effektloop
Rackmontage	19 Zoll, 2 Höheneinheiten, mit mitgelieferten Rackwinkeln
Abmessungen (B x H x T)	482 mm x 88 mm x 200 mm
Gewicht	ca. 8,5 kg
Stromversorgung	230 V ~ 50 Hz, 100 W
Kühlung	Ausreichende Belüftung erforderlich, ggf. Racklüfter
Besonderheiten	Red Box DI-Ausgang, integrierter Reverb, Fußschalteranschluss
Lieferumfang	Verstärker, Rackwinkel (2 Stück), Netzkabel, Bedienungsanleitung
Reinigung	Mit trockenem, fusselfreiem Tuch abwischen; keine aggressiven Reiniger
Sicherheit	Vor Feuchtigkeit schützen, nur im Innenbereich verwenden, Netzstecker ziehen bei Nichtgebrauch
Reparatur	Röhrenwechsel durch Fachpersonal, Sicherungen nur mit gleichem Wert ersetzen
Hersteller	Hughes & Kettner, Deutschland

Häufig gestellte Fragen - TubeMeister RM-20 HUGHES & KETTNER

Wie schalte ich den TubeMeister RM-20 ein?

Schließen Sie das Netzkabel an und stellen Sie den Power-Schalter auf der Vorderseite auf 'On'. Warten Sie etwa 30 Sekunden, bis die Röhren aufgeheizt sind, bevor Sie die Lautstärke erhöhen.

Kann ich den Verstärker in ein Rack einbauen?

Ja, der Verstärker ist für die 19-Zoll-Rackmontage vorbereitet. Entfernen Sie die seitlichen Gehäuseschrauben und befestigen Sie die mitgelieferten Rackwinkel. Achten Sie auf ausreichende Belüftung im Rack.

Wie tausche ich die Röhren aus?

Schalten Sie den Verstärker aus und ziehen Sie den Netzstecker. Lassen Sie die Röhren abkühlen. Entfernen Sie die rückseitige Abdeckung und ziehen Sie die Röhren vorsichtig heraus. Setzen Sie neue Röhren des gleichen Typs ein (12AX7 für Vorstufe, EL84 für Endstufe). Eine Abgleich ist nicht erforderlich, da der Verstärker selbstbiast.

Was bedeutet die rote LED-Anzeige?

Die rote LED leuchtet bei Überlastung oder Überhitzung. Reduzieren Sie die Lautstärke oder schalten Sie den Verstärker aus, damit er abkühlen kann. Bei häufigem Auftreten prüfen Sie die Kühlung oder lassen Sie den Verstärker überprüfen.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein trockenes, fusselfreies Tuch, um Staub zu entfernen. Bei hartnäckigen Verschmutzungen können Sie das Tuch leicht anfeuchten. Vermeiden Sie aggressive Reinigungsmittel oder Sprays, da diese die Oberfläche beschädigen könnten.

Benötigt der Verstärker eine zusätzliche Kühlung im Rack?

Ja, da sich im Rack Wärme stauen kann. Sorgen Sie für ausreichende Belüftung, z.B. durch einen Racklüfter. Wir empfehlen die Montage des Lüfters über dem Verstärker, um die warme Luft abzuführen.

Kann ich einen Fußschalter anschließen?

Ja, der Verstärker verfügt über einen Fußschalteranschluss (6,3 mm Klinke). Sie können einen handelsüblichen Fußschalter (z.B. Hughes & Kettner FSM-432) zum Umschalten der Kanäle und des Reverbs verwenden.

Wie schließe ich eine externe Box an?

Verwenden Sie den Lautsprecherausgang auf der Rückseite. Stellen Sie sicher, dass die Impedanz der Box mit der des Verstärkers übereinstimmt (mindestens 8 Ohm). Verbinden Sie die Box mit einem geeigneten Lautsprecherkabel.

Was tun bei Überhitzung?

Schalten Sie den Verstärker sofort aus und ziehen Sie den Netzstecker. Lassen Sie ihn mindestens 30 Minuten abkühlen. Überprüfen Sie die Lüftungsschlitze auf Verstopfungen. Stellen Sie sicher, dass der Verstärker nicht in der Nähe von Wärmequellen steht.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf einem Aufkleber auf der Rückseite des Verstärkers, in der Nähe des Netzteileingangs. Sie wird für Garantieansprüche und Support benötigt.

BEDIENUNGSANLEITUNG TubeMeister RM-20 HUGHES & KETTNER

RM-20: TubeMeister Deluxe 20

RM-40: TubeMeister 36, GrandMeister 36, GrandMeister 40

Montageanleitung 1.0

RM-20: TubeMeister Deluxe 20

RM-40: TubeMeister 36, GrandMeister 36, GrandMeister 40

Bitte vor Gebrauch lesen und für späteren Gebrauch aufbewahren! Wichtig! Um Stauhitze im Rack zu vermeiden, muss unbedingt für genügend Luftzirkulation bzw. Kühlung im Rack gesorgt werden.

---

Zur Montage des Rackwinkels wird die Hälfte der Gehäuseschrauben durch längere Schrauben ersetzt.

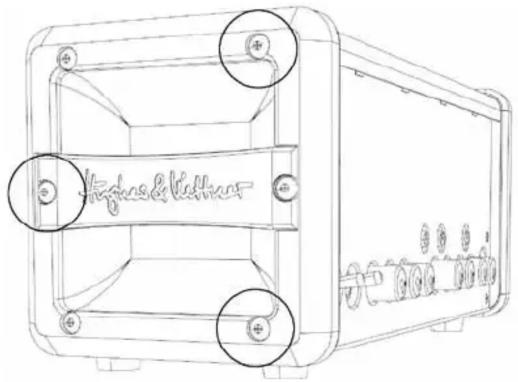

1. Stelle den Amp auf einen festen Untergrund und entferne jeweils drei Gehäuse-Schrauben auf der linken und rechten Seite, wie in der kommenden Abbildung gezeigt. Bewahre die Schrauben für später auf – sonst kann der Amp nie mehr außerhalb des Racks benutzt werden.

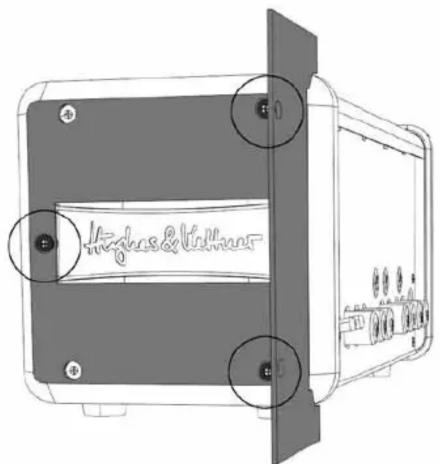

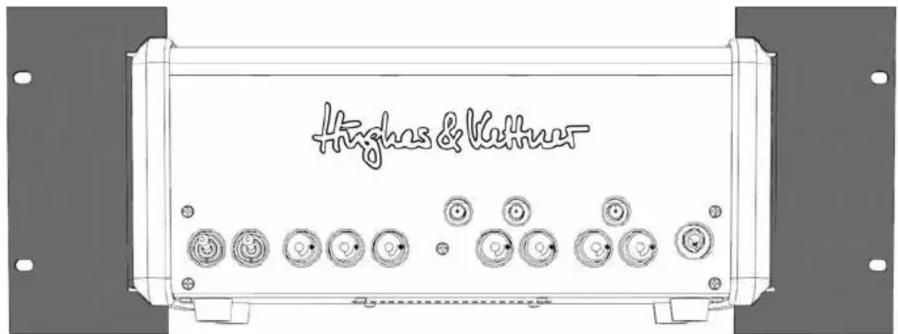

1. Mit den mitgelieferten sechs Schrauben werden nun die Rackwinkel festgeschraubt wie in den folgenden beiden Abbildungen gezeigt.

1. Nun kann der Amp in einem 19"-Rack verbaut werden.

Achtung! Achte darauf, dass für genügend Kühlung im Rack gesorgt ist. Hierfür eignet sich ein Racklüfter, der im Handel erhältlich ist. Wir empfehlen die Montage über dem Amp.
