IAN 293212 - Lampe MELINERA - Kostenlose Bedienungsanleitung

Produkttyp	Innenleuchte
Marke	Melinera
Modell	IAN 293212
Abmessungen (H x B x T)	30 x 20 x 20 cm (geschätzt)
Gewicht	ca. 1,2 kg
Stromversorgung	Netz 220-240 V, 50/60 Hz
Lampentyp	E27, LED empfohlen (max. 40 W Äquivalent)
Hauptfunktionen	Ambientebeleuchtung, integrierter Schalter
Material	Stoffschirm, Metallstruktur
Farbe	Weiß oder Schwarz (je nach Variante)
Schutzart	IP20 (Innenbereich)
Energieklasse	A+ (je nach verwendeter Lampe)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch entstauben; keine Scheuermittel verwenden
Sicherheit	Nicht in der Nähe von Wasser verwenden; vor dem Lampenwechsel ausschalten
Ersatzteile und Reparierbarkeit	Standardlampe im Handel erhältlich; andere Teile auf Anfrage beim Hersteller
Allgemeine Informationen	Geeignet für Wohnzimmer, Schlafzimmer, Büro; 2 Jahre Garantie

Häufig gestellte Fragen - IAN 293212 MELINERA

Welcher Lampentyp wird für die Lampe Melinera IAN 293212 verwendet?

Verwenden Sie eine E27-Lampe, vorzugsweise LED, mit einer maximalen Leistung von 40 W Äquivalent. Überschreiten Sie nicht die angegebene Leistung.

Ist die Lampe mit einem Dimmer kompatibel?

Die Kompatibilität hängt von der Lampe ab. Wenn Sie eine dimmbare LED-Lampe verwenden, kann die Lampe mit einem geeigneten Dimmer funktionieren. Testen Sie mit Ihrem Dimmer.

Wie reinige ich den Stoffschirm?

Regelmäßig mit einem weichen Tuch oder einem Staubsauger mit niedriger Leistung entstauben. Bei Flecken ein leicht feuchtes Tuch ohne aggressive Reinigungsmittel verwenden. An der Luft trocknen lassen.

Ist die Lampe zum Recycling zerlegbar?

Ja, Sie können den Schirm, die Metallstruktur und das Kabel trennen. Beachten Sie die örtlichen Sortierhinweise für das Recycling der Komponenten.

Kann ich diese Lampe im Badezimmer verwenden?

Nein, diese Lampe hat die Schutzart IP20, was bedeutet, dass sie nicht gegen Feuchtigkeit geschützt ist. Verwenden Sie sie nur in trockenen Räumen.

Wie installiere ich die Lampe an der Decke oder an der Wand?

Diese Lampe ist für die Platzierung auf einer ebenen Oberfläche (Tisch, Kommode) vorgesehen. Für eine Wand- oder Deckenbefestigung überprüfen Sie die vorgesehenen Bohrungen oder verwenden Sie eine geeignete Halterung (nicht im Lieferumfang enthalten). Befolgen Sie die Montageanleitung in der Bedienungsanleitung.

Was tun, wenn die Lampe nicht leuchtet?

Überprüfen Sie zuerst die Lampe: Versuchen Sie eine andere. Stellen Sie sicher, dass das Netzkabel richtig angeschlossen ist und der Schalter auf Ein steht. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Hat die Lampe Garantie?

Ja, die Lampe Melinera IAN 293212 hat eine gesetzliche Garantie von 2 Jahren ab Kaufdatum. Bewahren Sie Ihren Kassenbon für etwaige Reklamationen auf.

Kann ich Ersatzteile bestellen?

Ja, die Lampe ist Standard und überall erhältlich. Für andere Teile (Schalter, Fassung) kontaktieren Sie den Hersteller über die Website notice-facile.com mit der Referenz IAN 293212.

Was ist die empfohlene maximale Höhe für den Schirm?

Der Schirm ist etwa 20 cm hoch. Für eine optimale Beleuchtung platzieren Sie die Lampe auf einer Tischhöhe (75 cm) oder etwa 1 m über dem Boden, wenn sie auf dem Boden steht.

BEDIENUNGSANLEITUNG IAN 293212 MELINERA

LED-SOLAR-LICHTERSCHLAUCH

Montage-, Bedienungs- und Sicherheitshinweise

IAN 293212

GB IE NI NL

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite 57

C

Introduction Page 6

Proper use Page 6

LED-solar-lichtslang

Inleiding

Einleitung......Seite 58

Bestimmungsgemäße Verwendung.... Seite 58

Teilebeschreibung...... Seite 59

Lieferumfang ...... Seite 59

Technische Daten...... Seite 59

Sicherheitshinweise...... Seite 60

Produktspezifische Sicherheitshinweise...... Seite 62

Sicherheitshinweise für Batterien/Akkus...... Seite 62

Funktionsweise Seite 65

Montage ...... Seite 66

Bedienung......Seite 67

Einstellungen vornehmen...... Seite 67

Akku austauschen...... Seite 68

Wartung und Reinigung......Seite 69

Fehler beheben ...... Seite 69

Entsorgung ...... Seite 70

Garantie......Seite 72

LED-Solar-Lichterschlauch

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

BestimmungsgemäßeVerwendung

Das Produkt dient zur Beleuchtung im Außenbereich. Das Produkt ist für den privaten Haushalt vorgesehen und ist nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.

Teilebeschreibung

1 Solarpanel
2 Erdspieß
3 LED-Lichterschlauch
4 Schraube
5 Akkufachabdeckung
6 AUTO-/OFF-/FLASH-Schalter
7 Erdspießhalterung
8 Akkufach
9 Akku

Lieferumfang

1 LED-Solar-Lichterschlauch
1 Erdspieß
1 Montage-, Bedienungs- und Sicherheitshinweise

Technische Daten

Betriebsspannung: 1,2 V (Gleichstrom)

Gesamtwatt: 0,02 W

Akku: 1 x Ni-MH-Akku/AA/1,2V

(Gleichstrom) / 400 mAh

Nennleistung LED: max. 0,06 W pro LED

Schutzart:IP44(spritzwassergeschützt)

Solarpanel: ca. 50 x 60 mm

Leuchtdauer

(bei vollem Akku): ca. 6 Stunden

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAH- REN! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTES AN DRITTE EBENFALLS MIT AUS.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen

benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verwenden Sie das Produkt nicht, wenn Sie irgendwelche Beschädigungen feststellen.
■ Schalten Sie das Produkt aus, wenn Sie es in dunkler Umgebung lagern, um eine Entladung der Batterie zu vermeiden.
Die LEDs sind nicht austauschbar.
Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, muss das ganze Produkt ersetzt werden.
Das Produkt enthält keine Teile, die vom Verbraucher gewartet werden können.
Schließen Sie das Produkt nie an einen 230-V(Wechselstrom) Anschluss an.
Dieses Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im Umgang mit dem Produkt entstehen, nicht erkennen.

■ Schalten Sie das Produkt aus, wenn Sie es in dunkler Umgebung lagern, um eine Entladung des Akkus zu vermeiden.
Produktspezifische Sicherheitshinweise
Achten Sie darauf, dass das Solarpanel nicht verschmutzt oder im Winter durch Schnee und Eis bedeckt ist. Dies verringert die Leistungsfähigkeit des Solarpanels 1.

VORSICHT: Stellen Sie sicher, dass, wenn das Produkt entfernt wird, auch der Erdspieß 2 mit entfernt wird, damit dieser keine Gefahr darstellt (z. B. Stolpern).

Sicherheitshinweise für Batterien / Akkus

■ LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie
EXPLOSIONSGEFAHR! Laden Sie nicht auflad-
bare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie

diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser.
■ Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Batterien / Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.

Wenn Batterien / Akkus ausgelaufen sind, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf!

SCHUTZHANDSCHUHE TRAGEN! Ausgelaufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
■ Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen!
Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp / Akkutyp!
- Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlegen!
■ Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.

- Funktionsweise

Das eingebaute Solarpanel 1 des Produkts wandelt bei Sonnen-einstrahlung das Licht in elektrische Energie um und speichert diese in einem Akku 9. Schalten Sie das Produkt mit dem AUTO-/OFF-/FLASH-Schalter 6 ein. Das Produkt schaltet sich bei beginnender Dunkelheit automatisch ein. Die eingebauten LEDs sind sehr lang-lebige und energiesparende Leuchtmittel. Die Leuchtdauer ist von der Sonneneinstrahlung, dem Einfallwinkel des Lichts auf das Solar-panel 1 und der Temperatur (wegen der Temperaturabhängigkeit der Akkukapazität) abhängig. Ideal ist ein senkrechter Lichteinfall-winkel bei Temperaturen über dem Gefrierpunkt. Der Akku 9 erreicht erst nach mehreren Lade- und Entladezyklen seine maximale Kapazität.

Das Aufladen des vollständig entleerten Akkus 9 dauert im Sommer bei regelmäßiger Sonneneinstrahlung etwa 2 bis 4 Tage.

Montage (siehe Abb. A)

1. Stecken Sie den Erdspieß 2 in die Erdspießhalterung 7.
2. Stecken Sie die Leuchte mit dem unteren Standrohr in den Boden (Rasen, Blumenbeet etc.).
3. Befestigen Sie das Produkt auf der gewünschten Oberfläche, bspw. indem Sie es um einen Baum oder ein Geländer wickeln. Nutzen sie ggf. Monatgematerial (nicht im Lieferumgang enthalten).
   Hinweis: Achten Sie auf einen sicheren Stand. Wenden Sie bei der Montage bzw. beim Aufstellen keine Gewalt an, z. B. durch Hammerschläge. Dies beschädigt das Produkt.
   Hinweis: Platzieren Sie das Produkt für eine bestmögliche Funktion an einem Ort, an dem das Solarpanel 1 so lange wie möglich direktem Sonnenlicht ausgesetzt ist. Platzieren Sie das Produkt nicht unter Büschen, Bäumen, Vordächern, etc., da sich so der Einfall des Sonnenlichtes reduziert. Das Solarpanel 1 nicht abdecken oder im Schatten positionieren.
   Hinweis: Stellen Sie sicher, dass das Solarpanel 1 nicht von anderen Lichtquellen, z. B. Straßenbeleuchtung, beeinflusst wird. Andernfalls schaltet sich das Produkt in der Dämmerung nicht ein.

Bedienung

Einstellungen vornehmen

Hinweis: Entfernen Sie vor der Inbetriebnahme die Schutzfolie 1 vom Solarpanel.

1. Schieben Sie den AUTO-/OFF-/FLASH-Schalter 6 auf AUTO, damit sich das Produkt in der Dämmerung automatisch einschaltet und auflädt.
2. Schieben Sie den AUTO-/OFF-/FLASH-Schalter 6 auf FLASH, damit das Produkt in der Dämmerung automatisch blinkt und auflädt.
3. Schieben Sie den AUTO-/OFF-/FLASH-Schalter 6 auf OFF, um das Produkt zu deaktivieren und zu laden.

Hinweis: Die Ladezeit des Akkus 9 hängt von der Intensität des Sonnenlichtes und dem Einfallswinkel des Lichts auf das Solarpanel 1 ab. Platzieren Sie das Solarpanel 1 so senkrecht wie möglich zum Einfallswinkel des Lichts. So erhalten Sie das bestmögliche Ergebnis.

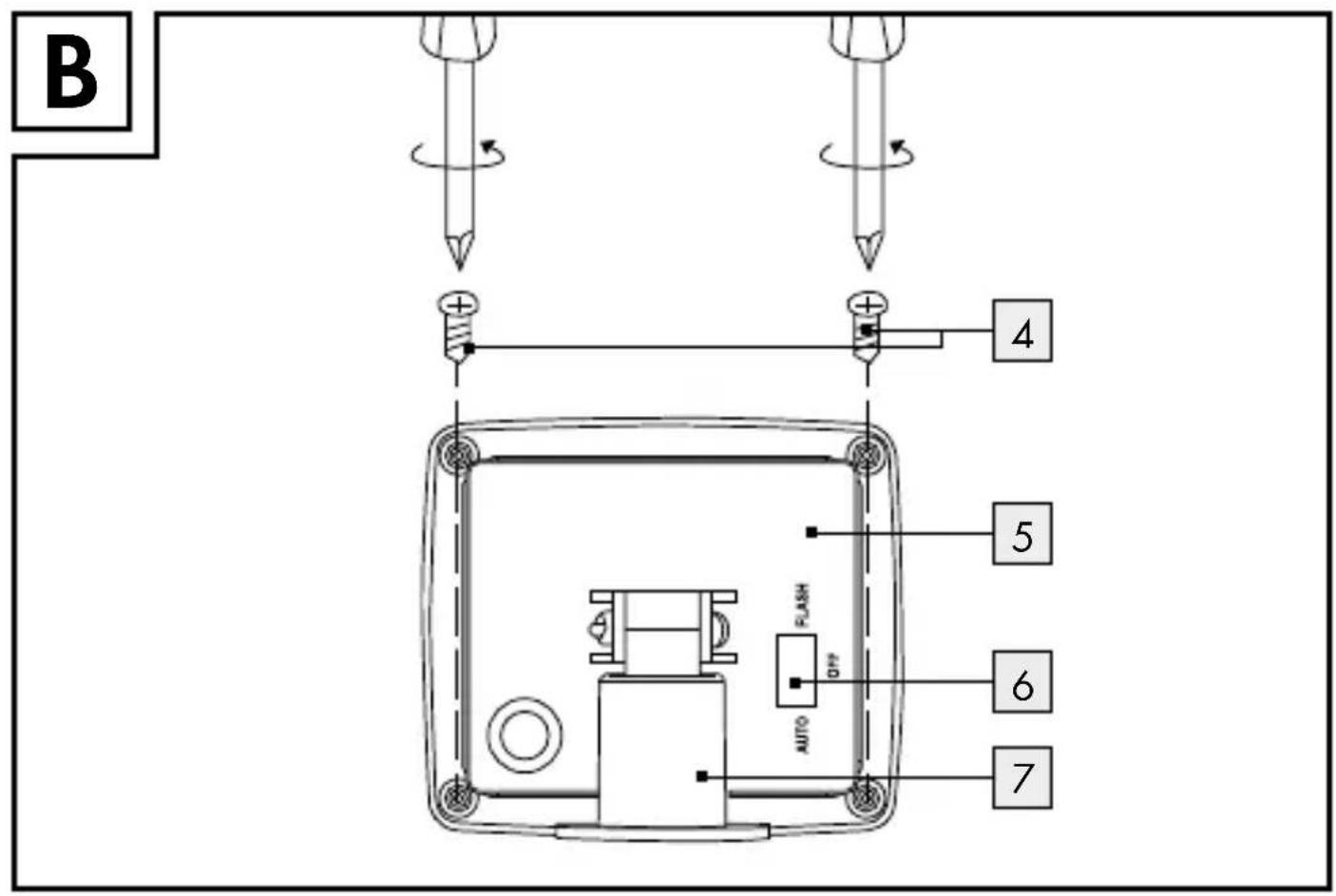

Akku austauschen (siehe Abb. B–C)

Um eine optimale Leistung zu erzielen, sollte der Akku alle

12 Monate ausgetauscht werden.

Hinweis: Für diesen Schritt benötigen Sie einen Kreuzschlitzschraubendreher.

1. Schieben Sie den AUTO-/OFF-/FLASH-Schalter 6 in die mit „OFF“ markierte Position, um das Produkt auszuschalten.
2. Entfernen Sie den Erdspieß 2 aus der Erdspießhalterung 7.
3. Schrauben Sie die Schrauben 4 aus der Akkufachabdeckung 5 heraus und öffnen Sie diese. Achten Sie darauf, dass Sie keine Kabel, Kabelverbindungen und nicht den LED-Lichterschlauch 3 beschädigen.
4. Entnehmen Sie dann den verbrauchten Akku 9.
5. Setzen Sie einen Akku vom Typ Ni-MH, AA, 1,2 V=400 mAh in das Akkufach 8 ein. Beachten Sie hierbei die im Akkufach 8 angegebene Polarität.
6. Schließen Sie das Akkufach 8 anschließend wieder.

Wartung und Reinigung

Die LEDs sind nicht austauschbar. Das Produkt ist bis auf einen erforderlichen Akkuwechsel wartungsfrei.

☐ Reinigen Sie das Produkt regelmäßig mit einem trockenen, fusselfreien Tuch. Verwenden Sie bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch.

Fehler beheben

Hinweis: Das Produkt enthält empfindliche elektronische Bau-teile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Falls Sie Störungen in der Funktion feststellen, entfernen Sie solche Störquellen aus der Umgebung des Produkts.

Hinweis: Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig den Akku und setzen Sie diesen erneut ein.

Fehler Ursache Lösung
Das Produkt schaltet sich nicht ein, obwohl das Produkt den ganzen Tag von der Sonne angestrahlt wurde.	Künstliche Licht-quellen, wie z. B. Straßenlichter, stören das Produkt.	Montieren Sie das Produkt an einer Stelle, an der es nicht von anderen Licht-quellen gestört werden kann.
Das Produkt schaltet sich nicht oder nur kurz ein.	Der Akku ist kaputt oder das Tageslicht hat nicht ausgereicht.	Tauschen Sie den Akku aus, oder montieren Sie das Produkt an einer Stelle, an der es mehr Sonnenlicht erhält.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien / Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des

72 DE/AT/CH

Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile an-gesehen werden können oder für Beschädigungen an zerbrechli-chen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE IP 44

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG03268

Version: 11/2017

Last Information Update · Version des

Stand der Informationen: 11 / 2017

Ident.-No.: HG03268112017-GB/IE/NI/NL

IAN 293212
