W5 711E OX - Kühlschrank WHIRLPOOL - Kostenlose Bedienungsanleitung

Produkttyp	Kühl-Gefrierkombination
Marke	Whirlpool
Modell	W5 711E OX
Abmessungen (HxBxT)	1850 x 595 x 650 mm (ca.)
Kühlraum Abtauung	Automatisch
Gefrierraum Abtauung	Manuell (mit Stop Frost Zubehör)
LED-Beleuchtung	Ja, austauschbar durch Service
Türanschlag wechselbar	Ja, vom Benutzer wechselbar
Anzahl der Ablagen	Verstellbar (Menge variiert je nach Modell)
Anzahl der Türfächer	Verstellbar (Menge variiert je nach Modell)
Gefrierschubladen	Ja, herausnehmbarer oberer Behälter
Stop Frost Zubehör	Ja
Stromversorgung	220-240V, 50Hz
Reinigungsmittel	Neutrales Reinigungsmittel, lauwarmes Wasser
Kondensatorreinigung	Regelmäßiges Staubsaugen
Verfügbarkeit von Ersatzteilen	Bis zu 10 Jahren
Steuerungstyp	Mechanisch
Lichtenergieklasse	F oder G (je nach Komponente)
Wartezeit vor Installation	2 Stunden vor dem Anschließen
Temperaturstabilisierung bei erster Nutzung	4-6 Stunden

Häufig gestellte Fragen - W5 711E OX WHIRLPOOL

Wie ändere ich die Türöffnungsrichtung?

Die Türöffnungsrichtung kann geändert werden. Es wird empfohlen, diesen Vorgang zu zweit durchzuführen. Befolgen Sie die Anweisungen in der Installationsanleitung. Wenn der Vorgang vom Kundendienst durchgeführt wird, ist er möglicherweise nicht von der Garantie abgedeckt.

Was ist das Stop Frost Zubehör und wie reinige ich es?

Das Stop Frost Zubehör sammelt Reif im Gefrierfach. Zur Reinigung: Gefrierfach öffnen, obere Schublade herausnehmen, Zubehör lösen, unter fließendem (nicht heißem) Wasser abspülen, abtropfen lassen und wieder einsetzen. Regelmäßige Reinigung reduziert die Notwendigkeit des vollständigen Abtauens.

Wie sollte ich frische Lebensmittel im Kühlschrank lagern?

Lagern Sie Lebensmittel, die Ethylengas produzieren (Äpfel, Birnen usw.), getrennt von empfindlichen Artikeln. Verwenden Sie geschlossene Behälter für Flüssigkeiten und geruchsanfällige Lebensmittel. Nicht überfüllen, um Luftzirkulation zu ermöglichen. Der kälteste Bereich befindet sich über dem Gemüsefach.

Was soll ich bei einem Stromausfall tun?

Halten Sie die Türen geschlossen, um die Kälte zu bewahren. Tauen Sie teilweise aufgetaute Lebensmittel nicht wieder ein. Bei längerem Stromausfall kann der Alarm (bei elektronischen Modellen) aktiviert werden. Schützen Sie Lebensmittel ggf. mit Kühlakkus.

Wie reinige ich den Kühlschrank?

Ziehen Sie den Netzstecker. Verwenden Sie ein Tuch mit lauwarmem Wasser und einem neutralen Reinigungsmittel für die Innenräume. Keine Scheuermittel oder Dampfreiniger verwenden. Reinigen Sie die Türdichtung mit einem feuchten Tuch. Für den Kondensator (Rückseite) einen Staubsauger verwenden. Reinigen Sie den Abtauabfluss regelmäßig mit dem mitgelieferten Werkzeug.

Wie ersetze ich die LED-Beleuchtung?

Wenn die LED-Beleuchtung nicht funktioniert, wenden Sie sich an den Kundendienst. Die Beleuchtung schaltet sich nach 8 Minuten automatisch aus, wenn die Tür offen bleibt.

Welche Betriebsgeräusche sind normal?

Normale Geräusche sind: ein Zischen beim Start, ein Gurgeln des Kältemittels, ein BRRR vom Kompressor, ein Summen vom Ventilator oder Wasserventil, ein Knacken beim Start des Kompressors und ein KLICK vom Thermostat. Zur Geräuschreduzierung stellen Sie sicher, dass das Gerät eben steht und keine Möbel berührt.

Wie gefriere ich frische Lebensmittel im Gefrierfach?

Verpacken und verschließen Sie frische Lebensmittel in luftdichter Verpackung (Alufolie, Frischhaltefolie, Gefrierbeutel). Beschriften und datieren Sie diese. Lassen Sie Platz um die Gegenstände für Luftzirkulation. Frieren Sie keine Flaschen mit Flüssigkeit ein. Kühlen Sie heiße Speisen vor dem Einfrieren ab.

Wie entferne ich den Gefrierschubladenbehälter?

Öffnen Sie die Gefriertür, ziehen Sie den oberen Behälter an den rechten und linken Ecken nach oben und entnehmen Sie die Schublade. Zum Wiedereinsetzen die Schritte umkehren.

Was soll ich tun, wenn ich das Gerät längere Zeit nicht benutze?

Trennen Sie das Gerät vom Netz, leeren Sie es, tauen Sie es ggf. ab und reinigen Sie es. Lassen Sie die Türen leicht geöffnet, um Schimmel und schlechte Gerüche zu vermeiden.

BEDIENUNGSANLEITUNG W5 711E OX WHIRLPOOL

Gebrauchs-Anleitung 2

Allgemeine Informationen 2

LED-Lampe 2

Lichtsysteme (modellabhängig) 2

Ablageflächen und Türablagen 2

Tür 2

Stop-Frost-Zubehörteil* 3

Reinigungsvorgang für das STOP-FROST Zubehör 3

Bedienung des Gerätes 4

Erster Gebrauch 4

Kühlfach und Lagerung von Lebensmitteln 4

Aufbewahren von frischen Lebensmitteln und Getränken 4

Gefrierfach und Lagerung von Lebensmitteln 4

Entnahme des Behälters des Gefrierfachs 4

Tipps zum Einfrieren und Lagern von frischen Lebensmitteln 5

Tiefkühlkost: Einkaufstipps 5

Haltbarkeit der Lebensmittel bei verschiedenen Temperaturen 5

Betriebsgeräusche 6

Empfehlungen bei Nichtgebrauch des Gerätes 7

Reinigung und Wartung 8

Dichtungsaustausch 9

Kundendienst 10

Allgemeine Informationen

LED-Lampe

Falls das LED-System nicht funktioniert, kontaktieren Sie bitte den Kundendienst, um es zu ersetzen. Wichtig: Beim Öffnen der Kühlschranktür schaltet sich die Innenbeleuchtung ein. Falls die Tür mehr als 8 Minuten lang geöffnet bleibt, schaltet sich das Licht automatisch aus.

Lichtsysteme (modellabhängig)

	Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse F
	Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G
	Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G
	Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G
	Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G
	Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse F
	Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G

Ablageflächen und Türablagen

Alle Ablageflächen, Klappen und herausziehbaren Körbe lassen sich herausnehmen. Die Anzahl dieser Komponenten kann nach Modell unterschiedlich sein.

Tür

Türanschlagwechsel

Hinweis: Die Öffnungsrichtung der Tür kann umgestellt werden. Falls dieser Vorgang durch den Kundendienst durchgeführt wird, ist er nicht durch die Garantie abgedeckt. Es wird empfohlen, den Türanschlag zu zweit zu wechseln. Befolgen Sie die Anweisungen in der Installationsanleitung.

Stop-Frost-Zubehörteil\*

Das STOP-FROST-Zubehörteil wird eingesetzt, um einen Teil des Reifs anzusammeln, der sich im Gefrierfach bildet. Es ist leicht herauszunehmen und zu reinigen und verringert somit die erforderliche Zeit zum Abtauen des Gefrierfachs.

Reinigungsvorgang für das STOP-FROST Zubehör

• Öffnen Sie die Gefrierfachtür und nehmen Sie die obere Schublade heraus (Abbildung 2).
• Entriegeln Sie das STOP-FROST-Zubehörteil (Abbildung 3) und nehmen Sie es heraus (Abbildung 4); achten Sie hierbei darauf, dass es nicht auf die Glasablage darunter fällt.

Hinweis: Falls das Zubehörteil klemmt oder sich nicht leicht herausnehmen lässt, beharren Sie nicht darauf, es herauszunehmen. Fahren Sie stattdessen mit einem kompletten Abtauuovorgang des Gefrierfachs fort.

• Schließen Sie die Gefrierfachtür.
• Entfernen Sie Reif auf dem Zubehörteil, indem Sie es unter laufendes (nie heißes) Wasser halten (Abbildung 5).
• Lassen Sie das Zubehörteil abtropfen und trocknen Sie die Kunststoffteile mit einem weichen Tuch ab.
• Setzen Sie das Zubehörteil wieder ein, indem Sie es hinten in die in Abbildung 7-A dargestellten Aussparungen einführen und dann den Griff des Zubehörteils mit den Klammern oben verriegeln (Abbildung 7-B).
• Setzen Sie die obere Schublade wieder ein und schließen Sie die Gefrierfachtür. Das STOP-FROST-Zubehörteil kann unabhängig gereinigt werden, ohne das Gefrierfach komplett abtauen zu müssen. Durch regelmäßige Reinigung des STOP-FROST-Zubehörteils muss das Gefrierfach weniger häufig komplett abgetaut werden.

Bedienung des Gerätes

Erster Gebrauch

Warten Sie nach der Installation mindestens zwei Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Nachdkangeschlossen wurde, beginnt es automatisch zu arbeiten. Die idealen Temperatureinstellungen sind werkseitig voreingestellt. Warten Sie nach dem Einschalten des Geräts 4-6 Stunden, bis es die korrekte Lagertemperatur für Lebensmittel erreicht.

Kühlfach und Lagerung von Lebensmitteln

Im Kühlfach können frische Lebensmittel und Getränke aufbewahrt werden. Das Kühlfach taut vollautomatisch ab. Gelegentlich auf der Innenrückwand des Kühlfachs auftauchende Wassertropfen weisen auf die automatische Abtauphase hin. Das Tauwasser läuft automatisch durch eine Abflussöffnung in einen Behälter, in dem es verdampft.

Hinweis: Umgebungstemperatur, Häufigkeit der Türöffnung und Aufstellungsort des Geräts können die Innentemperatur in den beiden Fächern beeinflussen. Beachten Sie diese Faktoren bei der Temperatureinstellung. Unter sehr feuchten Umgebungsbedingungen kann sich Kondenswasser im Kühlfach bilden, vor allem auf den Glasablagen. In diesem Fall empfiehlt es sich, Behälter mit Flüssigkeiten abzudecken (z. B. ein Topf mit Brühe), Lebensmittel mit hohem Flüssigkeitsgehalt (z. B. Gemüse) einzuwickeln, und den Lüfter einzuschalten (falls vorhanden). Sämtliche Schubladen, Türablagen und Ablageflächen können entfernt werden.

Belüftung

Die natürliche Luftzirkulation im Kühlschrankinneren führt zu unterschiedlichen Temperaturzonen. Direkt über dem Obst- und Gemüsefach und an der Rückwand ist es am kältesten. Vorn oben ist es am wärmsten. Eine unzureichende Belüftung einem erhöhten Energieverbrauch und zur Verringerung der Kühlleistung.

Aufbewahren von frischen Lebensmitteln und Getränken

Lebensmittel, die eine große Menge an Ethylengas abgeben (Äpfel, Aprikosen, Birnen, Pfirsiche, Avokado, Feigen, Pflaumen, Heidelbeeren, Melonen, Bohnen) und solche, die empfindlich darauf reagieren, wie Obst, Gemüse und Salat, müssen in getrennt voneinander oder verpackt aufbewahrt werden, um die Lagerzeit nicht zu verkürzen; bewahren Sie zum Beispiel keine Tomaten mit Kiwi oder Kohl zusammen auf. Lagern Sie Lebensmittel nicht zu nah aneinander, um ausreichende Luftzirkulation zu ermöglichen. Wenn Sie es bevorzugen, Ihre Lebensmittel einzupacken, verwenden Sie hierfür bitte Behälter aus recyceltem Kunststoff, Metall, Aluminium und Glas sowie Frischhaltefolie. Wenn Sie eine geringe Menge an Lebensmitteln im Kühlschrank aufbewahren möchten, empfehlen wir die Verwendung der Regale über dem Obst- und Gemüsefach, da es sich hierb den kältesten Bereich im Kühlschrankinneren handelt. Verwenden Sie stets verschlossene Behälter für Flüssigkeiten sowie für Lebensmittel, die zu Geruchsbildung führen oder hierdurch verderben können bzw. bei denen es zu Geschmacksübert kommen kann, oder decken Sie diese ab. Verwenden Sie den Flaschenhalter (modellabhängig erhältlich), um ein Umk von Flaschen zu vermeiden.

Gefrierfach und Lagerung von Lebensmitteln

Das Gefrierfach ermöglicht die Aufbewahrung von Tiefkühlkost und das Einfrieren frischer Lebensmittel. Die Menge an Lebensmitteln, die innerhalb eines spezifischen Zeitraums eingefroren werden kann, ist auf dem Typenschild angegeben Platzieren Sie frische Lebensmittel im Einfrierbereich des Gefrierfachs und lassen Sie dabei rundherum ausreichend Platz für die Luftzirkulation. Vermeiden Sie, dass frische Lebensmittel in direkten Kontakt mit bereits gefrorenen Lebensmitteln kommen. Beladegrenzen werden durch Körbe, Klappen, Schubladen, Ablageflächen usw. bestimmt. Stellen Sie sicher, dass diese Komponenten nach dem Einräumen noch einfach schließen. Um die optimale Gefriergeschwindigkeit zu erzielen und Stauraum zu erhalten, kann das Gefrierfach auch ohne die Schubfächer des Gefrierraums verwendet werden.

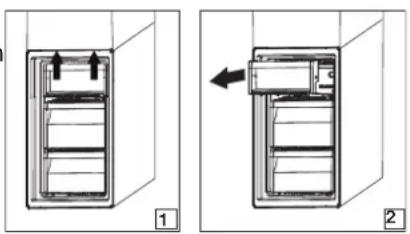

Entnahme des Behälters des Gefrierfachs

• Öffnen Sie die Tür des Gefrierfachs.
• Ziehen Sie den oberen Behälter an den rechten und linken Ecken nach oben (1).
  • Entleeren Sie die Schublade (2).
• Bauen Sie den oberen Behälter in umgekehrter Reihenfolge ein.

Tipps zum Einfrieren und Lagern von frischen Lebensmitteln

• Wir empfehlen, dass Sie all Ihre gefrorenen Lebensmittel mit Namen und Datum versehen. Die Verwendung von Aufklebern kann Ihnen dabei helfen, Lebensmittel zu kennzeichnen und festzustellen, bis wann diese verwendet wer müssen, bevor deren Qualität nachlässt. Frieren Sie aufgetaute Lebensmittel nicht erneut ein.
• Vor dem Einfrieren frische Lebensmittel unter Verwendung von Folgendem verpacken: Alufolie, Frischhaltefolie, luft- und wasserdichte Kunststoffbeutel, Kunststoffbehälter mit Deckeln oder Gefrierbehälter, die zum Einfrieren frischer Lebensmittel geeignet sind.
• Für hochwertige gefrorene Lebensmittel müssen die Lebensmittel frisch, reif und von guter Qualität sein.
• Frisches Obst und Gemüse muss möglichst gleich nach der Ernte eingefroren werden, um seinen vollen Nährwert, seine Konsistenz, seine Farbe und seinen Geschmack zu erhalten. Manche Fleischsorten, vor allem Wild, müssen vor dem Einfrieren abgehangen werden.
• Heiße Lebensmittel stets abkühlen lassen, bevor diese in das Gefrierfach geben werden.
• Verbrauchen Sie teilweise aufgetaute Lebensmittel sofort. Frieren Sie nichts erneut ein, es sei denn, es wurde nach dem Auftauen gegart. Falls aufgetaute Lebensmittel gekocht werden, können sie danach wieder eingefroren werden.
• Keine Flaschen mit Flüssigkeiten einfrieren.

Tiefkühlkost: Einkaufstipps

Beim Kauf von Tiefkühlkost:

• Sicherstellen, dass die Verpackung nicht beschädigt ist (gefrorene Lebensmittel in beschädigter Verpackung sind möglicherweise verdorben). Ist die Verpackung aufgebläht oder feucht, wurden die Lebensmittel nicht optimal gelage und sind bereits angetaut.
  • Tiefkühlkost am Ende des Einkaufs besorgen und diese in einer wärmeisolierten Kühltasche transportieren.
  • Die Tiefkühlkost sofort in das Gefrierfach legen, sobald Sie zu Hause angekommen sind.
• Lebensmittel nicht erneut einfrieren, auch wenn sie nur teilweise angetaut sind. Verzehren Sie diese innerhalb von 24 Stunden.
• Temperaturschwankungen vermeiden oder diese auf ein Minimum beschränken. Beachten Sie das aufgedruckte Mindesthaltbarkeitsdatum.
• Beachten Sie stets die aufgedruckten Lagerungsinformationen.

Haltbarkeit der Lebensmittel bei verschiedenen Temperaturen

GEFRIERFACH
Produkt Lagerdauer (-12°C)	Empfohlene Lagerdauer	(-18°C)	Lagerdauer (-24°C)
Butter oder Margarine 1 Monat 6 Monate 9 Monate
Fisch 1 Monat 1 -3 Monate	6 Monate
Obst (außer Zitrusfrüchte) & Gemüse	1 Monat 8 -12 Monate 12	Monate
Fleisch - Schinken - Würstchen Braten (Rind-Schwein-Lamm) Steaks oder Koteletts (Rind-Lamm-Schwein)	1 Monat 2 Monate	8 -12 Monate4 Monate	12 Monate
Milch, frisch zubereitete Flüssigkeiten, Käse, Eiscreme oder Sorbet	1 Monat 1 -3 Monate 5 Monate	(nicht empfohlen für Eiscreme)
Geflügel (Hähnchen-Truthahn)	1 Monat 5 -7 Monate 9 Monate
KÜHLFACH
Produkt	Lagerdauer 0-3°C	Lagerdauer (3-6°C)	Lagerdauer 6-8°C
Dosen, Drinks, Eier, Saucen, Essiggurken, Butter, Marmelade	3-4 Wochen 3-4 Wochen 3-4 Wochen
Tropische Früchte Nicht empfohlen 2-4 Wochen 3-4 Wochen
Käse, Milch, Milchprodukte, Feinkost, Joghurt	2-5 Tage 2-5 Tage 2-5 Tage
Aufschnitt, Desserts, Fleisch und Fisch und selbstgekochte Speisen	3-5 Tage 1-2 Tage Nicht empfohlen
Zur Aufbewahrung von Obst und Gemüse (außer tropische und Zitrusfrüchte)	15 Tage 10-12 Tage 4-7 Tage

Betriebsgeräusche

Es ist normal, wenn Geräusche aus Ihrem Gerät kommen, da es mit mehreren Gebläsen und mit Motoren zur Leistur ausgestattet ist, die automatisch aus- und eingeschaltet werden.

Manche der Betriebsgeräusche können folgendermaßen reduziert werden:

• Das Gerät ausnivellieren und es auf einem ebenen Untergrund installieren.
• Einen Kontakt zwischen Gerät und Möbelstücken vermeiden.
• Überprüfen, dass alle inneren Komponenten korrekt platziert sind.
• Überprüfen, dass sich Flaschen und Behälter nicht berühren.

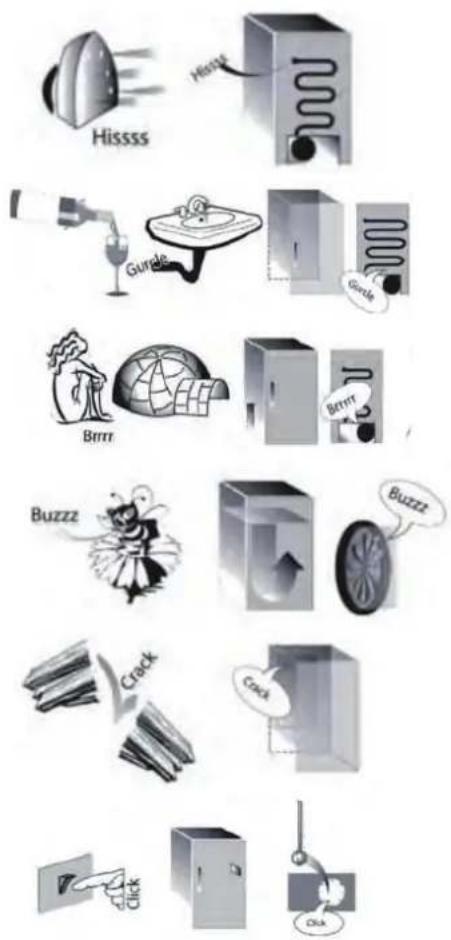

Möglicherweise hörbare Betriebsgeräusche

1. Zischgeräusch beim ersten Einschalten oder nach einer langen Betriebspause.

2. Ein Gluckern, wenn Kältemittel in die Leitungen fließt.

3. BRRR Geräusch kommt vom laufenden Kompressor.

4. Ein Summen, wenn Wasserventil oder Gebläse anlaufen.

5. Ein Knackgeräusch, wenn der Kompressor startet.

6. Das KLICKEN kommt vom Thermostat, der einstellt, wie oft der Kompressor läuft.

Empfehlungen bei Nichtgebrauch des Gerätes

Bei Nichtgebrauch des Geräts

Trennen Sie die Spannungsversorgung des Geräts, entleeren Sie es, tauen Sie es ggf. ab und reinigen Sie es. Halten Sie die Türen leicht geöffnet, damit Luft hindurchströmen kann. Hierdurch verhindern Sie die Bildung von Schimmel und schlechten Gerüchen.

Bei einer Unterbrechung der Spannungsversorgung

Halten Sie die Türen geschlossen, damit die Lebensmittel so lange wie möglich kalt bleiben. Frieren Sie Lebensmittel nicht erneut ein, auch wenn sie nur teilweise angetaut sind. Bei einem längeren Stromausfall wird der Stromausfall-Alarn möglicherweise ebenfalls aktiviert (bei elektronischen Modellen).

Reinigung und Wartung

Ziehen Sie vor Reinigungs- und Wartungsarbeiten den Netzstecker des Gerätes oder unterbrechen Sie die Stromversorgung.

Verwenden Sie niemals Scheuermittel. Reinigen Sie Kühlschrankteile niemals mit entflammbaren Flüssigkeiten. Keine Dampfreiniger verwenden.

Tasten und Bedientafel dürfen nicht mit Alkohol oder alkoholischen Substanzen gereinigt werden. Verwenden nur ein trockenes Tuch.

• Reinigen Sie das Gerät regelmäßig mit einem Tuch und einer Lösung aus warmem Wasser und speziellem Neutralreiniger für Kühlschränke.
  ▶ Reinigen Sie das Äußere des Gerätes und die Türdichtung mit einem feuchten Tuch und trocknen Sie mit einem weichen Tuch nach.

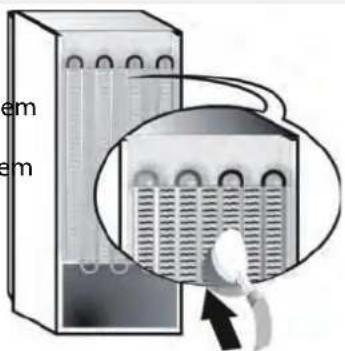

  Der Kondensator auf der Geräterückseite sollte regelmäßig mit einem Staubsauger gereinigt werden.

Wichtig:

Tasten und Bedientafel dürfen nicht mit Alkohol oder alkoholischen Substanzen gereinigt werden. Verwenden Sie nur ein trockenes Tuch.
Die Leitungen des Kältemittelkreislaufs befinden sich in der Nähe der Tauwasserschale und können sehr heiß werden. Reinigen Sie sie regelmäßig mit einem Staubsauger.

Für einen kontinuierlichen und korrekten Tauwasserablauf die Abflussöffnung an der Kühlraumrückwand in der Nähe des Obst- und Gemüsefachs mit dem mitgelieferten Werkzeug regelmäßig reinigen.

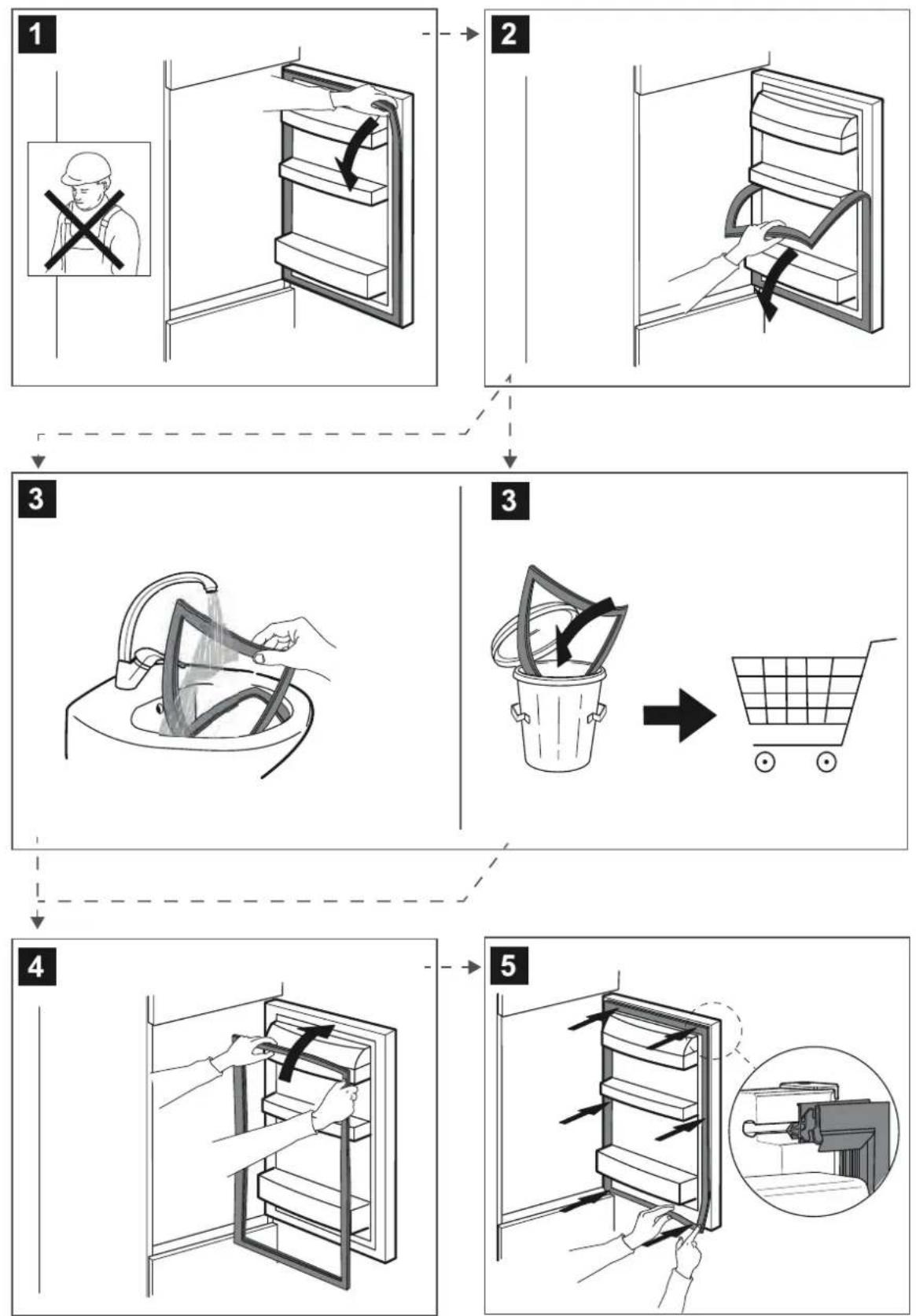

Dichtungsaustausch

Kundendienst

VOR ANRUFEN DES KUNDENDIENSTS

1. Versuchen Sie zuerst, die Störung anhand der in ANLEITUNG ZUR FEHLERSUCHE beschriebenen Ratschläge selbst zu beheben.
2. Das Gerät aus und wieder einschalten, um festzustellen, ob die Störung behoben ist.

FALLS DIE STÖRUNG NACH DEN VORSTEHEND BESCHRIEBENEN KONTROLLEN WEITER BESTEHT, WENDEN SIE SIG BITTE AN DEN NÄCHSTEN KUNDENSERVICE

Für Unterstützung, bitte die Nummer auf dem Garantieheft anrufen.

Wenn Sie den Kundendienst kontaktieren, immer die folgenden Angaben machen:

• Eine kurze Beschreibung der Störung,
  • Gerätetyp und Modellnummer;

SERVICE
0000 000 00000

• Servicenummer (Nummer nach dem Wort „Service“ auf dem Typenschild). Die Servicenummer finden Sie auch auf dem Garantieheft,
• Ihre vollständige Anschrift,
• Ihre Telefonnummer.

Im Reparaturfall wenden Sie sich bitte an den autorisierten Kundenservice (nur dann wird garantiert, dass Originalersatzteile verwendet werden und eine fachgerechte Reparatur durchgeführt wird).

Ersatzteile werden je nach den spezifischen Vorgaben der Verordnung für einen Zeitraum von entweder bis zu 7 oder bis zu 10 Jahren lieferbar sein.

400011426503
