Produkttyp	Kühl-Gefrierkombination
Marke	Neff
Modell	KI2822FF0
Abmessungen (H x B x T)	122 cm x 60 cm x 66 cm
Gewicht	ca. 60 kg
Kühlschrankvolumen	ca. 200 L
Gefrierfachvolumen	ca. 80 L
Klimaklasse	SN-ST (Umgebungstemperatur 10 °C bis 38 °C)
Stromversorgung	220-240 V, 50 Hz
Energieverbrauch	ca. 250 kWh/Jahr (Klasse A+)
Hauptfunktionen	Kühlung, Gefrieren, Cool-Fresh-Schublade, LED-Beleuchtung, verstellbare Glaseinlegeböden, Türfächer, Gemüsefach
Pflege und Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen. Manuelles Abtauen des Gefrierfachs. Keinen Dampfreiniger verwenden.
Sicherheit	Vor Reparaturen den Netzstecker ziehen. Schutzhandschuhe tragen. Nur Originalteile verwenden.
Reparierbare Ersatzteile	Türdichtung, Scharniere, Türablagen, Einlegeböden, Obst- und Gemüseschalen, Cool-Fresh-Schublade, Teleskopschublade, LED-Projektor
Allgemeine Informationen	Bedienungs- und Reparaturanleitung als PDF verfügbar. Nettogewicht ca. 60 kg.

Häufig gestellte Fragen - KI2822FF0 NEFF

Wie stelle ich die Temperatur des Neff Kühlschranks KI2822FF0 ein?

Drehen Sie den Temperatureinstellknopf im Inneren des Kühlschranks. Die empfohlene Position liegt normalerweise zwischen 2 und 3. Für eine kältere Temperatur drehen Sie zu einer höheren Zahl.

Warum macht mein Neff Kühlschrank KI2822FF0 Geräusche?

Leichte Geräusche (Gluckern, Klicken) sind normal und werden durch den Kältekreislauf verursacht. Wenn das Geräusch laut oder ungewöhnlich ist, prüfen Sie, ob das Gerät waagerecht steht und keinen Kontakt mit Möbeln hat. Konsultieren Sie die Anleitung, wenn das Geräusch anhält.

Wie tau ich das Gefrierfach des Neff KI2822FF0 ab?

Ziehen Sie den Netzstecker, entnehmen Sie die Lebensmittel und lassen Sie die Gefrierfachtür geöffnet, bis das Eis geschmolzen ist. Verwenden Sie keine scharfen Gegenstände, um das Abtauen zu beschleunigen.

Was tun, wenn die Alarmleuchte leuchtet?

Die Alarmleuchte zeigt eine zu hohe Temperatur im Fach an. Überprüfen Sie, ob die Tür richtig geschlossen ist, das Gerät sich nicht im Abtaumodus befindet und die Umgebungstemperatur nicht zu hoch ist. Wenn der Alarm anhält, kontaktieren Sie den Kundendienst.

Wie ersetze ich die Türdichtung des Neff KI2822FF0?

Öffnen Sie die Tür, entfernen Sie die alte Dichtung, indem Sie sie aus der Nut ziehen. Erwärmen Sie die neue Dichtung mit einem Föhn, um sie flexibel zu machen, und setzen Sie sie dann in die Nut ein, beginnend an den Ecken. Weitere Details entnehmen Sie bitte der Anleitung.

Kann ich meinen Neff KI2822FF0 in einer unbeheizten Garage aufstellen?

Das Gerät ist für eine Umgebungstemperatur von 10 °C bis 38 °C (Klimaklasse SN-ST) ausgelegt. In einer unbeheizten Garage kann die Temperatur im Winter unter 10 °C fallen, was das Gerät beschädigen kann. Nicht empfohlen.

Wie reinige ich das Innere des Neff Kühlschranks KI2822FF0?

Ziehen Sie den Netzstecker, entnehmen Sie Lebensmittel und Einlegeböden. Reinigen Sie mit einem weichen Tuch, das mit lauwarmem Wasser und Spülmittel getränkt ist. Spülen und trocknen Sie sorgfältig. Keine Scheuermittel oder Dampfreiniger verwenden.

Ist die Cool-Fresh-Schublade in der Feuchtigkeit einstellbar?

Nein, die Cool-Fresh-Schublade hält eine hohe Luftfeuchtigkeit, um Obst und Gemüse länger frisch zu halten. Es gibt keine Feuchtigkeitseinstellung.

Wie wechsle ich die LED-Lampe des Neff KI2822FF0?

Der LED-Projektor muss von einem Fachmann ausgetauscht werden. Ziehen Sie den Netzstecker, entfernen Sie die Abdeckung des Projektors, trennen Sie den Stecker und ersetzen Sie das Modul. Befolgen Sie genau die Anweisungen in der Anleitung, um Stromschlaggefahr zu vermeiden.

Wo finde ich die vollständige Anleitung für den Neff KI2822FF0?

Sie können die Anleitung kostenlos als PDF auf notice-facile.com oder auf der offiziellen Neff-Website herunterladen. Die Anleitung beschreibt Installation, Bedienung, Pflege und Reparaturen.

BEDIENUNGSANLEITUNG KI2822FF0 NEFF

2021-03-10_9001628793 Copyright by BSH Hausgeräte GmbH Страница 10 от 505

4.10.2 Verskoellade installeren

2021-03-10_9001628793 Copyright by BSH Hausgeräte GmbH Page 109 of 505

2021-03-10_9001628793 Copyright by BSH Hausgeräte GmbH Page 115 of 505

4.2.1 Removing flat hinge

2021-03-10_9001628793 Copyright par BSH Hausgeräte GmbH Pages 178 à 505

Reparatur Hinweise - Kühlschrank

Zu diesem Dokument.... 192

1.1 Wichtige Hinweise: 192
1.1.1 Zweck 192

1.2 Zeichenerklärung.... 192

1.2.1 Gefahrenstufen.... 192

1.2.2 Gefahrensymbole.... 192

1.2.3 Struktur der Warnhinweise.... 193

1.2.4 Allgemeine Symbole 193

Sicherheit.... 194

2.1 Allgemeine Sicherheitshinweise 194

2.1.1 Alle Hausgeräte 194

Werkzeuge und Hilfsmittel.... 195

Instandsetzen 196

4.1 Austauschen der Türdichtung.... 196

4.1.1 Ausbauen der Türdichtung.... 196

4.1.2 Einbauen der Türdichtung 196

4.2 Austauschen des Flachscharniers 199

4.2.1 Ausbauen des Flachscharniers 199

4.2.2 Einbauen des Flachscharriers.... 200

4.3 Austauschen des Schleppscharniers 201

4.3.1 Ausbauen des Schleppscharniers 201

4.3.2 Einbauen des Schleppscharniers 201

4.4 Austauschen des Türabstellers.... 202

4.4.1 Ausbauen des Türabstellers 202

4.4.2 Einbauen des Türabstellers 202

4.5 Austauschen der Ablage 203

4.5.1 Ausbauen der Ablage 203

4.5.2 Einbauen der Ablage 203

4.6 Austauschen der ausziehbaren Ablage 204

4.6.1 Ausbauen der ausziehbaren Ablage 204

4.6.2 Einbauen der ausziehbaren Ablage.... 204

4.7 Austauschen der Gefrierfachablage.... 205

4.7.1 Ausbauen der Gefrierfachablage 205

4.7.2 Einbauen der Gefrierfachablage.... 205

4.8 Austauschen des Obst- und Gemüsebehälters 206

4.8.1 Ausbauen des Obst- und Gemüsebehälters 206

4.8.2 Einbauen des Obst- und Gemüsebehälters 206

4.9 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters.... 207

4.9.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters.... 207

4.9.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 207

4.10 Austauschen des Frischkühlbehälters 208

4.10.1 Ausbauen des Frischkühlbehälters 208

4.10.2 Einbauen des Frischkühlbehälters 208

4.11 Austauschen des ausziehbaren Behälters 209

4.11.1 Ausbauen des ausziehbaren Behälters.... 209

4.11.2 Einbauen des ausziehbaren Behälters.... 209

4.12 Austauschen des LED-Strahlers 210

4.12.1 Ausbauen des LED-Strahlers 210

4.12.2 Einbauen des LED-Strahlers 211

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises. ▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einer Videoanleitung
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
Torx-Bit TX20[00340865]	6,3 mm (1/4")
Spezialwerkzeug[00342180]

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Flachscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Möbeltür ist entfernt. Siehe Installationsanleitung.
Die Tür ist offen.

2021-03-10_9001628793 Copyright by BSH Hausgeräte GmbH Seite 199 von 505

4.2.1 Ausbauen des Flachscharniers

1. Die beiden Scharnierabdeckungen entfernen.


1. 1. Die vier Schrauben lösen (1).

2. Die Tür herausschieben und entfernen (2).

1. 1. Die vier Schrauben entfernen (1).

2. Die Scharniere entfernen (2).

Die Scharniere sind entfernt.

4.2.2 Einbauen des Flachscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Schleppscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Möbeltür und die Gerätetür sind getrennt. Siehe Installationsanleitung.

4.3.1 Ausbauen des Schleppscharniers

▶ 1. Die beiden Schrauben herausschrauben (1).
2. Das obere Scharnier entfemen (2).
3. Die Tür entfernen (3).
4. Die beiden Schrauben herausschrauben (4).
5. Das untere Scharnier entfernen (5).

Die Scharniere sind entfernt.

4.3.2 Einbauen des Schleppscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.4.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.4.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.5.1 Ausbauen der Ablage

▶ Die Ablage herausziehen.

Die Ablage ist entfernt.

4.5.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen der ausziehbaren Ablage

Voraussetzung:

√ Die Tür ist offen.

4.6.1 Ausbauen der ausziehbaren Ablage

1. Die ausziehbare Ablage herausziehen, bis die Rastnase ausrastet.

1. Die ausziehbare Ablage absenken und seitlich herausschwenken.

2. Die ausziehbare Ablage ist entfernt.

4.6.2 Einbauen der ausziehbaren Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Gefrierfachablage

Voraussetzung:

√ Die Tür ist offen.

4.7.1 Ausbauen der Gefrierfachablage

Die Gefrierfachablage herausziehen.

Die Gefrierfachablage ist entfernt.

4.7.2 Einbauen der Gefrierfachablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen des Obst- und Gemüsebehälters

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Ausbauen des Obst- und Gemüsebehälters

1. Den Behälter vollständig herausziehen (1).

2. Den Behälter entfernen (2).

Der Behälter ist entfernt.

4.8.2 Einbauen des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Voraussetzung:

Die Tür ist offen.

4.9.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

1. Die Glasplatte von der Trennplatte entfernen.

1. Den Obst- und Gemüsebehälter entnehmen.→ Seite 206

2. 1. Auf beiden Trennplattenseiten den Hebel an der Unterseite drücken (1).
3. Die Trennplatte nach vorn ziehen (2).

1. Die Trennplatte anheben und seitlich herausschwenken.

Die Trennplatte ist entfernt.

1. 1. Die Abdeckung des Obst- und Gemüsebehälters anheben.

2. Die Abdeckung des Obst- und Gemüsebehälters nach vom ziehen und seitlich herausschwenken.

Die Abdeckung des Obst- und Gemüsebehälters ist entfernt.

4.9.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen des Frischkühlbehälters

Voraussetzung:

√ Die Tür ist offen.

4.10.1 Ausbauen des Frischkühlbehälters

1. Den Frischkühlbehälter nach vorn neigen (1).
2. Den Frischkühlbehälter entfernen (2).

Der Frischkühlbehälter ist entfernt.

4.10.2 Einbauen des Frischkühlbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.11 Austauschen des ausziehbaren Behälters

Voraussetzung:

√ Die Tür ist offen.

4.11.1 Ausbauen des ausziehbaren Behälters

1. Den ausziehbaren Behälter nach vorn neigen (1).
2. Den ausziehbaren Behälter entfernen (2).

Der ausziehbare Behälter ist entfernt.

4.11.2 Einbauen des ausziehbaren Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.12 Austauschen des LED-Strahlers

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180]
Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.

4.12.1 Ausbauen des LED-Strahlers

1. Die Abdeckung des LED-Strahlers lösen.

1. Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn schieben.

1. Das LED-Strahler-Modul lösen.

1. Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.

4.12.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-03-10_9001628793 Copyright: BSH Hausgeräte GmbH Oldal 241 ettöl: 505

2021-03-10_9001628793 Copyright by BSH Hausgeräte GmbH Strona 340 z 505

2021-03-10_9001628793 Copyright by BSH Hausgeräte GmbH Página 367 de 505

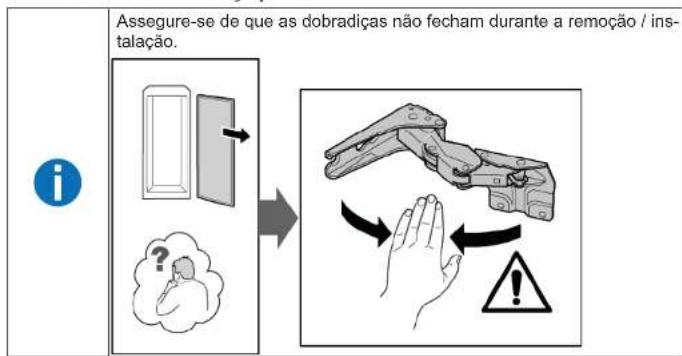

4.2.1 Remover a dobradiça plana

2021-03-10_9001628793 Copyright BSH Hausgeräte GmbH Pagina 388 de la 505

2021-03-10_9001628793 Copyright by BSH Hausgeräte GmbH Página 451 de 505

4.2.1 Desmontar la bisagra plana
