Produkttyp	Kühlschrank mit Gefrierfach
Marke	Siemens
Modell	KI86FPDD0
Energieeffizienzklasse	A++
Gesamtnutzvolumen	305 L
Kühlvolumen	219 L
Gefriervolumen	86 L
Klimaklasse	SN-ST
Geräuschpegel	36 dB(A)
Abmessungen (H x B x T)	177.2 x 54.1 x 54.6 cm
Nettogewicht	64 kg
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	90 W
Abtauen Kühlschrank	Automatisch
Abtauen Gefrierschrank	Manuell
Beleuchtung	LED
Frischhaltefach	Ja
Spezialfunktionen	Superkühlung, Supergefrieren, Urlaubsmodus
Pflege und Reinigung	Weiches Tuch und Seifenwasser
Sicherheit	Kindersicherung, Türalarm, Temperaturalarm
Ersatzteile	Online auf der Siemens-Website verfügbar
Reparierbarkeit	Reparaturindex 7,9/10
Garantie	2 Jahre
Herstellungsland	Deutschland
Einbauart	Einbaugerät
Kältemittel	R600a (Isobutan)

Häufig gestellte Fragen - KI86FPDD0 SIEMENS

Wie stelle ich die Temperatur des Kühlschranks ein?

Verwenden Sie das Bedienfeld im Inneren, um die ideale Temperatur zwischen 2°C und 6°C einzustellen. Drücken Sie die Taste Temp. und wählen Sie den gewünschten Wert.

Was tun, wenn der Kühlschrank ein ungewöhnliches Geräusch macht?

Überprüfen Sie zunächst, ob das Gerät waagerecht steht. Stellen Sie sicher, dass es nicht mit Möbeln in Kontakt kommt. Ein glucksendes Geräusch ist normal. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Wie taue ich den Gefrierschrank ab?

Ziehen Sie den Netzstecker und lassen Sie die Gefrierschranktür offen. Legen Sie Handtücher aus, um das Wasser aufzufangen. Verwenden Sie niemals scharfe Gegenstände, um das Eis zu entfernen.

Was tun bei einem Stromausfall?

Vermeiden Sie es, die Türen zu öffnen. Die Lebensmittel bleiben mehrere Stunden kalt. Tauen Sie aufgetaute Lebensmittel nicht wieder ein, ohne sie vorher zu garen.

Wie kann ich die Türanschlagseite wechseln?

Die Tür kann gewechselt werden. Befolgen Sie die Anweisungen im Handbuch: Bauen Sie die Scharniere aus, wechseln Sie die Griffbohrungen und montieren Sie sie auf der anderen Seite.

Warum bildet sich Kondenswasser im Inneren?

Übermäßige Kondensation kann durch eine schlecht geschlossene Tür, hohe Luftfeuchtigkeit oder warme Speisen im Inneren verursacht werden. Überprüfen Sie die Dichtungen.

Wie aktiviere ich den Supergefriermodus?

Drücken Sie die Taste Super, bis die Anzeige leuchtet. Der Gefrierschrank arbeitet dann bis zu 24 Stunden mit voller Leistung, um schnell einzufrieren.

Wie hoch ist der Stromverbrauch des Geräts?

Der jährliche Verbrauch beträgt etwa 240 kWh, was der Energieeffizienzklasse A++ entspricht.

Wie reinige ich die Türdichtungen?

Verwenden Sie ein feuchtes Tuch mit Seifenwasser. Reiben Sie nicht zu fest, um die Dichtungen nicht zu beschädigen.

Wo finde ich Ersatzteile?

Besuchen Sie die offizielle Siemens-Website unter Ersatzteile. Sie können auch den Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG KI86FPDD0 SIEMENS

4.2.1 Entfernen des flachen Scharniers

Reparaturhinweise – Kühl- und Gefrierkombination

Zu diesem Dokument ...... 201

1.1 Wichtige Hinweise: 201 1.1.1 Zweck 201

1.2 Zeichenerklärung .... 201

1.2.1 Gefahrenstufen 201

1.2.2 Gefahrensymbole 201

1.2.3 Struktur der Warnhinweise .... 202

1.2.4 Allgemeine Symbole 202

Sicherheit .... 203

2.1 Allgemeine Sicherheitshinweise 203

2.1.1 Alle Hausgeräte 203

Werkzeuge und Hilfsmittel.... 204

Instandsetzen 205

4.1 Austauschen der Türdichtung....205

4.1.1 Ausbauen der Türdichtung.... 205

4.1.2 Einbauen der Türdichtung 205

4.2 Austauschen des Flachscharniers 208

4.2.1 Ausbauen des Flachscharniers 208

4.2.2 Einbauen des Flachscharniers.... 210

4.3 Austauschen des Türabstellers.... 211

4.3.1 Ausbauen des Türabstellers 211

4.3.2 Einbauen des Türabstellers 211

4.4 Austauschen der Ablage 212

4.4.1 Ausbauen der Ablage 212

4.4.2 Einbauen der Ablage 212

4.5 Austauschen der ausziehbaren Ablage 213

4.5.1 Ausbauen der ausziehbaren Ablage 213

4.5.2 Einbauen der ausziehbaren Ablage 213

4.6 Austauschen des Gefriergutbehälters 214

4.6.1 Ausbauen des Gefriergutbehälters 214

4.6.2 Einbauen des Gefriergutbehälters 214

4.7 Austauschen des Obst- und Gemüsebehälters 215

4.7.1 Ausbauen des Obst- und Gemüsebehälters 215

4.7.2 Einbauen des Obst- und Gemüsebehälters 215

4.8 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 216

4.8.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 216

4.8.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 216

4.9 Austauschen des Frischkühlbehälters 217

4.9.1 Ausbauen des Frischkühlbehälters 217

4.9.2 Einbauen des Frischkühlbehälters 217

4.10 Austauschen der seitlichen LED-Beleuchtung 218

4.10.1 Ausbauen der seitlichen LED-Beleuchtung 218

4.10.2 Einbauen der seitlichen LED-Beleuchtung 219

4.11 Austauschen des LED-Strahlers 220

4.11.1 Ausbauen des LED-Strahlers 220

4.11.2 Einbauen des LED-Strahlers 221

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben. In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einer Videoanleitung
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen. ■ Schwere Bauteile gegen Herabfallen sichern. ■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
Saugnapf[00342224]	∅50 mm
Spezialwerkzeug[00342180]
Torx-Bit TX20[00340865]	6,3 mm (1/4")

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Flachscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Möbeltür ist entfernt. Siehe Installationsanleitung. Die Tür ist offen.

4.2.1 Ausbauen des Flachscharniers

1. Die vier Scharnierabdeckungen entfernen.

1. Die vier Schrauben lösen (1).
2. Die obere Tür herausschieben und entfernen (2).

1. Die vier Schrauben entfernen (1).
2. Die Scharniere entfernen (2).

Die oberen Türscharniere sind entfernt.

1. Die vier Schrauben lösen (1).
2. Die untere Tür herausschieben und entfernen (2).

1. Die vier Schrauben entfernen (1).
2. Die Scharniere entfernen (2).

Die unteren Türscharniere sind entfernt.

Instandsetzen

4.2.2 Einbauen des Flachscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.3.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.3.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.4.1 Ausbauen der Ablage

Die Ablage herausziehen.

Die Ablage ist entfernt.

4.4.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen der ausziehbaren Ablage

Voraussetzung:

√ Die Tür ist offen.

4.5.1 Ausbauen der ausziehbaren Ablage

1. Die ausziehbare Ablage herausziehen, bis die Rastnase ausrastet.

1. Die ausziehbare Ablage absenken und seitlich herausschwenken.
2. Die ausziehbare Ablage ist entfernt.

4.5.2 Einbauen der ausziehbaren Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des Gefriergutbehälters

Voraussetzung:

√ Die Tür ist offen.

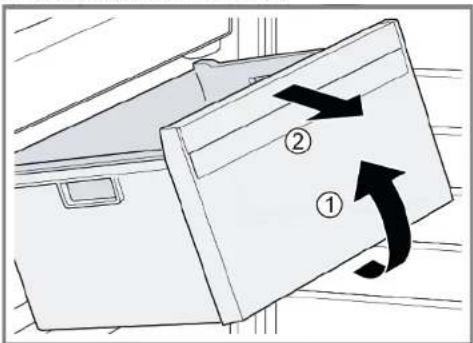

4.6.1 Ausbauen des Gefriergutbehälters

1. Den Gefriergutbehälter vollständig herausziehen (1).
2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.6.2 Einbauen des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen des Obst- und Gemüsebehälters

Voraussetzung:

√ Die Tür ist offen.

4.7.1 Ausbauen des Obst- und Gemüsebehälters

1. Den Behälter vollständig herausziehen (1).
2. Den Behälter entfernen (2).

Der Behälter ist entfernt.

4.7.2 Einbauen des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Voraussetzung:

Die Tür ist offen.

4.8.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

1. Die Glasplatte von der Trennplatte entfernen.

1. Den Obst- und Gemüsebehälter entnehmen. → Seite 215
2. Auf beiden Trennplattenseiten den Hebel an der Unterseite drücken (1).
3. Die Trennplatte nach vorn ziehen (2).

1. Die Trennplatte anheben und seitlich herausschwenken.

Die Trennplatte ist entfernt.

1. Die Abdeckung des Obst- und Gemüsebehälters anheben.
2. Die Abdeckung des Obst- und Gemüsebehälters nach vorn ziehen und seitlich herausschwenken.

Die Abdeckung des Obst- und Gemüsebehälters ist entfernt.

4.8.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen des Frischkühlbehälters

Voraussetzung:

√ Die Tür ist offen.

4.9.1 Ausbauen des Frischkühlbehälters

1. Den Frischkühlbehälter nach vorn neigen (1).
2. Den Frischkühlbehälter entfernen (2).

Der Frischkühlbehälter ist entfernt.

4.9.2 Einbauen des Frischkühlbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen der seitlichen LED-Beleuchtung

Spezielle Hilfsmittel:

Saugnapf ∅50 mm [00342224]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von einer Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei. Die Tür ist offen. Die Kühlraumablagen sind entfernt.

4.10.1 Ausbauen der seitlichen LED-Beleuchtung

1. Den Saugnapf im oberen Drittel der seitlichen LED-Beleuchtung befestigen.

1. Die seitliche LED-Beleuchtung mit dem Saugnapf in einer Drehbewegung nach vorn abziehen.

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung trennen. Die seitliche LED-Beleuchtung ist entfernt.

4.10.2 Einbauen der seitlichen LED-Beleuchtung

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung herstellen.
2. Die seitliche LED-Beleuchtung an der entsprechenden Position an der Kühlraumwand montieren (Haken einrasten). Die seitliche LED-Beleuchtung ist eingebaut.

Instandsetzen

4.11 Austauschen des LED-Strahlers

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180] Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur. Elektroteile sollten von einer Elektrofachkraft repariert werden. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Tür ist offen. √ Die Kühlraumablagen sind entfernt.

4.11.1 Ausbauen des LED-Strahlers

1. Die Abdeckung des LED-Strahlers lösen.

1. Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn schieben.

1. Das LED-Strahler-Modul lösen.

1. Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.

4.11.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge.

4.2.1 Entfernen des flachen Scharniers

4.2.1 Entfernen des flachen Scharniers
