Produkttyp	Digitaler Signalprozessor (DSP) für Car-Audio
Abmessungen (B x H x T)	190 x 45 x 140 mm (ca. 1 DIN)
Gewicht	0,5 kg
Stromversorgung	12 V Gleichspannung (10,5-14,4 V)
Hauptfunktionen	Digitale Signalverarbeitung, Zeitausrichtung, parametrischer EQ, Frequenzweichen, Ausgangskanal-Mischung
Eingänge	Bis zu 4 High-Level- oder 2 Low-Level-Analogeingänge, optischer S/PDIF
Ausgänge	Bis zu 8 symmetrische Analogausgänge (RCA oder Lautsprecherpegel)
Abtastrate	48 kHz / 96 kHz
Bitauflösung	24 Bit
Fernbedienung	Über optionale USB-Schnittstelle oder dedizierte Fernbedienung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Flüssigkeiten und Scheuermittel vermeiden.
Sicherheit	Vor Installation oder Reinigung Strom trennen. Nur angegebene Sicherung verwenden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer wartbaren Teile. Für Reparaturen autorisierten Händler kontaktieren.
Allgemeine Informationen	Professioneller DSP zur Optimierung von Car-Audio-Systemen. Kompatibel mit den meisten OEM- und Aftermarket-Radios.

Häufig gestellte Fragen - DSP MINI Audiotec Fischer

Wie schließe ich den DSP MINI an mein Autoradio an?

Verwenden Sie High-Level-Eingänge bei einem OEM-System oder Low-Level-RCA-Eingänge für Aftermarket-Radios. Schließen Sie die Stromversorgung (B+, GND und Remote) korrekt an.

Welche Software wird zur Abstimmung des DSP benötigt?

Der DSP MINI wird mit der Software AudioTec Fischer DSP PC-Tool konfiguriert, kostenlos auf der Herstellerwebsite erhältlich.

Wie viele Kanäle kann ich verarbeiten?

Der DSP MINI kann bis zu 8 Ausgangskanäle mit unabhängiger Verarbeitung für jeden verarbeiten.

Kann ich den optischen Eingang verwenden?

Ja, der DSP MINI hat einen optischen S/PDIF-Eingang für digitale Quellen wie Mediaplayer oder Smartphones.

Was ist Zeitausrichtung und wie stelle ich sie ein?

Die Zeitausrichtung verzögert jeden Lautsprecherkanal, um Entfernungsunterschiede auszugleichen. Verwenden Sie die PC-Software, um Entfernungen zu messen und Verzögerungen in Millisekunden einzustellen.

Was ist die maximale Eingangsspannung?

Die High-Level-Eingänge können bis zu 20 V RMS aufnehmen. Stellen Sie sicher, dass Ihre Quelle diesen Wert nicht überschreitet.

Wie aktualisiere ich die Firmware?

Verbinden Sie den DSP über USB mit einem PC, starten Sie das PC-Tool und folgen Sie den Update-Anweisungen. Verwenden Sie immer die neueste Firmware von der offiziellen Website.

Funktioniert der DSP MINI mit einem Werksradio?

Ja, er ist für die Integration in OEM-Systeme mit High-Level-Eingängen und automatischer Signalerfassung ausgelegt.

Wie ist der Frequenzgang?

Der Frequenzgang beträgt 20 Hz - 20 kHz (±1 dB) für eine genaue Audiowiedergabe.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung ist kostenlos auf notice-facile.com und der Audiotec Fischer Website erhältlich.

BEDIENUNGSANLEITUNG DSP MINI Audiotec Fischer

Digitaler High-Res 6-Kanal Signalprozessor mit

96 kHz / 24 Bit Signalweg

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Kauf dieses hochwertigen HELIX-Signalprozessors.

Audiotec Fischer setzt mit dem HELIX DSP MINI neue Maßstäbe im Bereich der Signalprozessor-technik. Dabei profitieren Sie als Kunde direkt von unserer nahezu 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Dieser Prozessor wurde von uns nach neuesten technischen Erkenntnissen entwickelt und zeichnet sich durch hervorragende Verarbeitung und eine überzeugende Anwendung ausgereifter Technologien aus.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeines zum Einbau von HELIX-Komponenten

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie den Minusanschluss der Autobatterie.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungen sind.

Installieren Sie Ihren HELIX DSP MINI an einer trockenen Stelle im Auto und vergewissern Sie sich, dass der Signalprozessor am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges. Im Sinne der Unfallsicherheit muss der Signalprozessor professionell befestigt werden. Dieses geschieht über Schrauben, die in eine Montagefläche eingeschraubt werden, die wiederum genügend Halt bieten muss.

Bevor Sie die Schrauben im Montagefeld befestigen, vergewissern Sie sich, dass keine elektrischen Kabel und Komponenten, hydraulische Bremsleitungen, der Benzintank etc. dahinter verborgen

sind. Diese könnten sonst beschädigt werden. Achten Sie bitte darauf, dass sich solche Teile auch in der doppelten Wandverkleidung verbergen können.

Allgemeines zum Anschluss des HELIX DSP MINI Signalprozessors

Der Signalprozessor darf nur in Kraftfahrzeuge eingebaut werden, die den 12 V-Minuspol an Masse haben. Bei anderen Systemen können der HELIX Signalprozessor und die elektrische Anlage des Kfz beschädigt werden. Die Plusleitung für die gesamte Anlage sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der Car-Hifi Anlage.

Verwenden Sie zum Anschluss des Signalprozessors an die Stromversorgung des Fahrzeugs ausschließlich den beiliegenden Anschlussstecker!

Die Kabelverbindungen müssen so verlegt sein, dass keine Klemm-, Quetsch- oder Bruchgefahr besteht. Bei scharfen Kanten (Blechdurchführungen) müssen alle Kabel gegen Durchscheuern gepolstert sein. Ferner darf das Versorgungskabel niemals mit Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren, Brandkontrollmodulen, Benzinleitungen etc.) verlegt werden.

Anschluss- und Bedienelemente

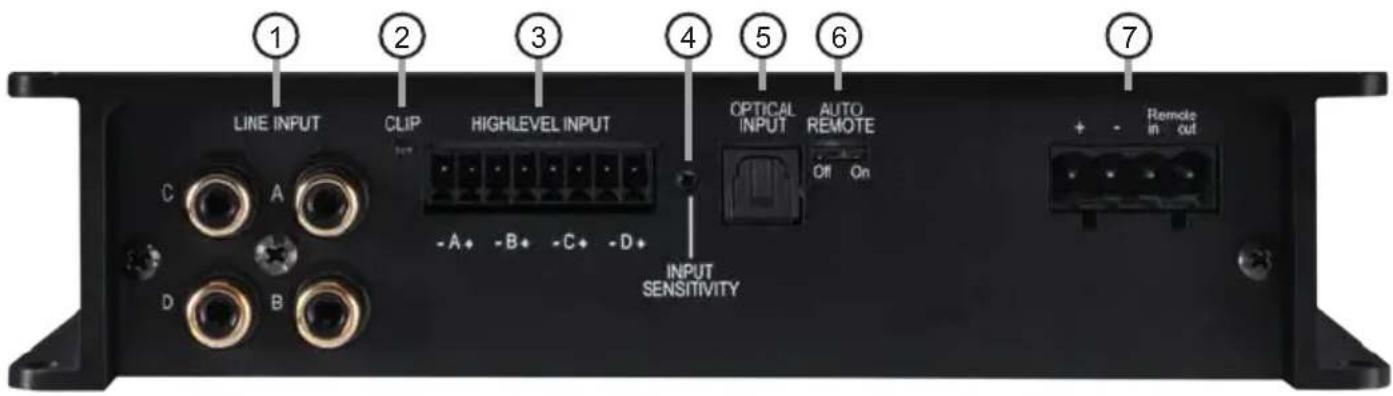

1 Line Input

Cinch-Eingänge zum Anschluss eines Vorverstärkersignals.

② Clipping LED

Diese LED leuchtet rot, wenn einer der Analogeingänge übersteuert wird.

③ Highlevel Input

Hochpegel-Lautsprechereingang zum Anschluss von Werksradios oder Radios ohne Vorverstärkerausgänge.

④ Input Sensitivity

Regler zum Einstellen der Eingangsempfindlichkeit des Line und Highlevel Inputs.

⑤ Optical Input

Optischer Eingang im SPDIF-Format für digitale Stereosignale.

⑥ Auto Remote

Dient zum Aktivieren bzw. Deaktivieren der automatischen Einschaltung des Signalprozessors.

⑦ Power Input

Zum Anschluss an die Bordnetzspannung mit einem zusätzlichen Remote-Ein- und Ausgang. Der Remote-Ausgang muss in jedem Fall zur Einschaltung weiterer Verstärker genutzt werden.

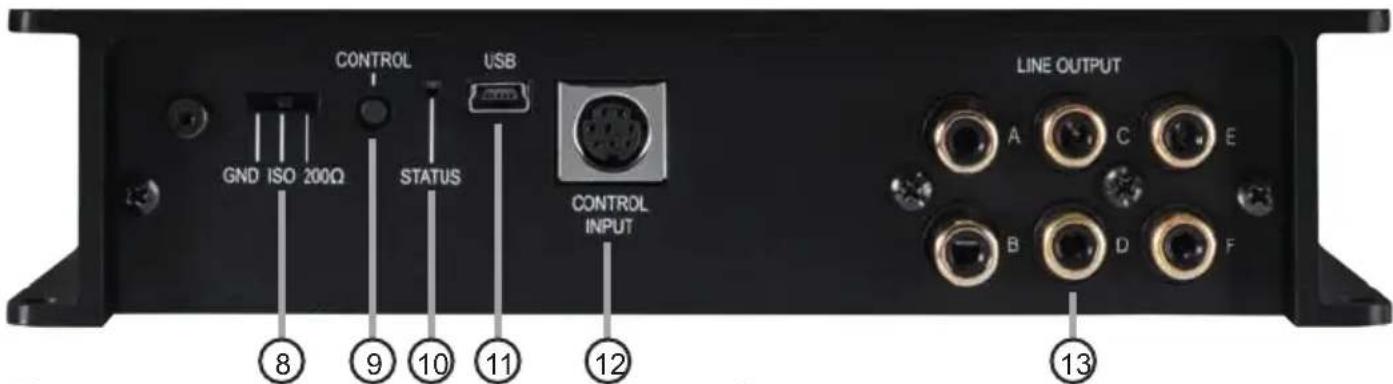

⑧ Masseschalter

Definiert die Verbindung der Masse zwischen Signaleingang und Signalausgang.

⑨ Control Taster

Dient zum Umschalten der Sound Setups oder zum Resetten des Gerätes.

10 Status LED

Die Status LED zeigt den Betriebszustand und den ausgewählten Speicherbereich an.

12 Control Input

Multifunktionsanschluss - dient zum Anschluss einer Fernbedienung und weiterem HELIX Zubehör.

13 Line Output

Vorverstärkerausgänge zum Anschluss des / der Verstärker/s. Zur Einschaltung eines angeschlossenen Verstärkers muss der Remote-Ausgang verwendet werden.

11 USB Eingang

Dient zum Anschluss an den Computer.

① Line Input

4-Kanal Vorverstärkereingang zum Anschluss von Signalquellen, z.B. Radios. Die Eingangsempfindlichkeit ist für alle Kanäle ab Werk auf 4 Volt eingestellt (Linksanschlag). Es ist jedoch möglich, die Eingangsempfindlichkeit zwischen 2 und 4 Volt zu variieren.

② Clipping LED

Diese LED leuchtet rot, wenn einer der vier Line Inputs oder Highlevel Inputs übersteuert wird. Die LED hat keine Funktion bei Ansteuerung über den Digitaleingang. Sofern diese LED aufleuchtet, sollte die Eingangsempfindlichkeit über den Drehregler (Punkt 4; Input Sensitivity) abgesenkt werden, bis die LED erlischt.

③ Highlevel Input

4-Kanal Hochpegel-Lautsprechereingang. Mit Hilfe dieses Eingangs kann der Signalprozessor direkt an die Lautsprecherausgänge eines Werks-/Nachrüstradios oder eines Werksverstärkers angeschlossen werden, sofern dieses / dieser nicht über Vorverstärkerausgänge verfügt. Die Eingangsempfindlichkeit ist für alle Kanäle ab Werk auf 11 Volt eingestellt (Linksanschlag). Es ist jedoch möglich, die Eingangsempfindlichkeit mit dem Regler 4 (Input Sensitivity) zwischen 5 - 11 Volt zu variieren.

Achtung: Verwenden Sie zum Anschluss ausschließlich die mitgelieferten Stecker mit integrierten Schraubklemmen.

Achtung: Der Highlevel- und der Vorverstärkersignaleingang eines einzelnen Kanals darf nicht gleichzeitig genutzt werden, da dies zu Schäden an ihrem Autoradio führen kann. Es ist aber zulässig, an einem Kanal den Highlevel- und an einem anderen Kanal den Vorverstärkersignaleingang zu verwenden.

④ Input Sensitivity

Mit Hilfe dieses Reglers kann die Eingangsempfindlichkeit der Kanäle an die Ausgangsspannung des angeschlossenen Steuergerätes angepasst werden. Dieser Regler ist kein Lautstärkeregler, sondern dient nur der Anpassung. Die Einstellung dieses Reglers beeinflusst nicht den optischen Eingang. Die Regelbereiche liegen bei 2 - 4 Volt für den Cinch-Eingang (Line Input) und 5 - 11 Volt für den Hochpegel-Lautsprechereingang (HighlevelInput).

Achtung: Es ist zwingend notwendig, die Eingangs- empfindlichkeit des DSP MINI an die Signalquelle anzupassen, um Schäden am Signalprozessor zu vermeiden.

Hinweis: Werkseitig ist die Eingangsempfindlichkeit auf Linksanschlag justiert. Dies ist in nahezu allen Fällen bereits die optimale Einstellung.

⑤ Optical Input

Optischer Eingang im SPDIF-Format für den Anschluss an Signalquellen mit digitalem Ausgang. Die „Sampling Rate“ dieses Eingangs muss zwischen 12 - 96 kHz liegen. Das Eingangssignal wird automatisch an die interne Abtastrate angepasst. Um diesen Eingang zu aktivieren und in der Lautstärke regeln zu können, wird eine optional erhältliche Fernbedienung empfohlen.

Hinweis: Es können ausschließlich Stereosignale und keine MP3- oder Dolby-codierten Daten verarbeitet werden!

Hinweis: Eine gleichzeitige Verwendung des optischen Eingangs zusammen mit den Hochpegel-Signaleingängen oder den Vorverstärker-Signaleingängen ist möglich.

⑥ Auto Remote

Die Einschaltung des Signalprozessors erfolgt automatisch bei Ansteuerung über die Hochpegel-Lautsprechereingänge (Highlevel Input) oder sobald ein Remote-Signal am Remote-Eingang (Remote in) anliegt.

Mit Hilfe des Auto Remote-Schalters kann die automatische Einschaltung über die Hochpegel-Lautsprechereingänge aktiviert bzw. deaktiviert werden. Die Deaktivierung (Auto Remote = Off) sollte vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Signalprozessors kommt.

Hinweis: Werkseitig ist die automatische Einschaltung über den Hochpegel-Lautsprechereingang des DSP MINI aktiviert (Auto Remote = On).

Hinweis: Wird die automatische Einschaltung des Signalprozessors deaktiviert, muss der Remote-Eingang belegt werden. Eine automatische Einschaltung über den Hochpegel-Lautsprechereingang ist dann nicht mehr möglich.

⑦ Power Input

Diese Buchse dient zum Anschluss des Signalprozessors an die Stromversorgung des Fahrzeuges sowie für die Remote-Ein- und Ausgänge.

Sofern die Hochpegel-Lautsprechereingänge verwendet werden, muss der Remote-Eingang (Remote in) nicht belegt werden.

Der Remote-Ausgang (Remote out) dient zum prozessorgesteuerten Einschalten der am Line Output angeschlossenen Verstärker. Schließen Sie den Remote-Ausgang an die Remote-Eingänge Ihrer Verstärker an. Um Störgeräusche beim Ein- und Ausschalten zu vermeiden, sollte der Remote-Ausgang in jedem Fall belegt werden.

Dieser Ausgang aktiviert sich automatisch, sobald der Bootvorgang des DSP abgeschlossen ist. Zudem wird dieser Ausgang bei aktiviertem „Power Save Mode“ und bei Betriebssoftware-Updates abgeschaltet.

Achtung: Verwenden Sie ausschließlich den mitgelieferten Stecker mit integrierten Schraubklemmen.

Wichtig: Verwenden Sie niemals ein anderes

Signal als den Remote-Ausgang, um angeschlossene Verstärker einzuschalten!

⑧ Masseschalter

Beim HELIX DSP MINI ist die Masse der Signaleingänge galvanisch von der Masse der Signalausgänge getrennt. Dies ist in den meisten Fahrzeugen die beste Option, um Störgeräusche wie z.B. von der Lichtmaschine zu unterbinden. Allerdings gibt es auch Fälle, wo die Massen der Eingänge mit den Ausgängen direkt „hart“ oder über einen 200 Ohm Widerstand „weich“ verbunden werden müssen.

Der Masseschalter hat drei Positionen:

• Mittelstellung: Massen galvanisch getrennt.
• Linksanschlag: Massen „hart“ zusammengeschaltet.
• Rechtsanschlag: Massen „weich“ gekoppelt.

⑨ Control Taster

Der DSP MINI bietet 10 interne Speicherplätze für Sound Setups. Mit Hilfe des Control Tasters lässt sich zwischen zwei Speicherplätzen umschalten. Diese können im DSP PC-Tool festgelegt werden.

Hinweis: Werkseitig sind die Speicherbereiche eins und zwei eingestellt. Zum manuellen Umschalten zwischen den zwei Setups muss der Control Taster eine Sekunde lang gedrückt werden. Der Umschaltvorgang wird durch einmaliges rotes Blinken der Status LED angezeigt. Um zwischen allen internen Speicherplätzen umschalten zu können, wird die optional erhältliche Display-Fernbedienung DIRECTOR empfohlen. Wird der Taster länger als fünf Sekunden gedrückt, so wird das Gerät resettet und der gesamte interne Speicher gelöscht! Anschließend wird dies durch ein durchgehendes rotes Leuchten und grünes schnelles Dauerblinken der Status LED angezeigt.

Achtung: Nach dem Resetten des Gerätes kann der HELIX DSP MINI keine Audiosignale mehr wiedergeben, bis ein neues Sound Setup eingespielt wurde.

10 Status LED

Die Status LED zeigt den Betriebszustand des Signalprozessors und dessen Speichers an.

Grün: DSP eingeschaltet und betriebsbereit.

Orange: Power Save Modus aktiv.

Rot: Protection Mode aktiv. Dieser kann unterschiedliche Ursachen haben. Der DSP MINI ist mit Schutzschaltungen gegen Über- und Unterspannung sowie Überhitzung ausgestattet. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie z.B. Kurzschlüsse oder fehlerhafte Verbindungen. Ist die Sicherheitsschaltung der Temperaturüberwachung aktiv, wird der Remote-Ausgang sowie die Signalausgabe abgeschaltet, bis ein sicherer Betrieb wieder gewährleistet werden kann.

Rot / grün langsam blinkend: Keine Betriebssoftware auf dem DSP installiert. Verbinden Sie den Signalprozessor mit der DSP PC-Tool Software und bestätigen das automatische Update der Betriebssoftware. Die aktuellste Version des DSP PC-Tools finden Sie auf www.audiotec-fischer.com.

Rot / grün schnell blinkend: Aktuell ausgewählter Sound Setup-Speicherplatz ist leer. Ein neues DSP Setup muss über die DSP PC-Tool Software eingespielt werden oder schalten Sie auf einen Speicherplatz mit vorhandenem Sound Setup um.

⑪ USB Eingang

Mit Hilfe dieses Eingangs wird der HELIX DSP MINI über das beiliegende Kabel mit dem Computer verbunden und kann anschließend über das DSP PC-Tool konfiguriert werden.

Hinweis: Es können keine USB Speichermedien an den Signalprozessor angeschlossen werden.

Inbetriebnahme und Funktionen

Control Input

Dieser Multifunktionseingang dient zum Anschluss von HELIX Zubehörprodukten, wie beispielsweise einer Fernbedienung, mit deren Hilfe diverse Funktionen des Signalprozessors gesteuert werden können. Die Funktionalität muss je nach Typ der Fernbedienung zuerst im „Device Configuration Menu“ der DSP PC-Tool Software oder an der Fernbedienung selbst konfiguriert werden.

Line Output

6-Kanal Vorverstärkerausgang zum Anschluss von Verstärkern. Die maximale Ausgangsspannung beträgt 4 Volt. Wenn Sie diesen Ausgang verwenden, ist es zwingend erforderlich den Remote-Ausgang des Power Inputs zum Einschalten des / der an den Line Output angeschlossenen Verstärker zu benutzen, da ansonsten Störsignale auftreten können. Der Remote-Ausgang schaltet sich automatisch während des „Power Save Mode“ sowie bei einem Software-Update ab. Die Ausgänge können in der DSP PC-Tool Software den Eingängen beliebig zugeordnet werden.

Einbau und Installation

Der HELIX DSP MINI wird wie nachfolgend beschrieben an das Autoradio angeschlossen.

Achtung: Für die Durchführung der nachfolgenden Schritte werden Spezialwerkzeuge und Fachwissen benötigt. Um Anschlussfehler und Beschädigungen zu vermeiden, fragen Sie im Zweifelsfall Ihren Einbauspezialisten und beachten Sie zwingend die allgemeinen Anschluss- und Einbauhinweise (siehe Seite 2).

1. Anschluss der Vorverstärkereingänge

Diese Eingänge (Line Input) können mit entsprechenden Kabeln (RCA / Cinch-Kabel) an die Vorverstärker- / Lowlevel- / Cinch-Ausgänge des Radios angeschlossen werden. Im Signalprozessor lassen sich die Signaleingänge über die DSP PC-Tool Software frei den Vorverstärkerausgängen (Line Output) zuweisen. Die Einschaltautomatik des Signalprozessors funktioniert bei den Vorverstärkereingängen nicht, so dass der Remote-Eingang zwingend belegt werden muss.

Achtung: Der Highlevel- und der Vorverstärkersignaleingang eines einzelnen Kanals darf nicht gleichzeitig genutzt werden, da dies zu Schäden an ihrem Autoradio führen kann. Es ist aber zulässig, an einem Kanal den High level- und an einem anderen Kanal den Vorverstärkersignaleingang zu verwenden.

2. Anschluss der Highlevel-Lautsprechereingänge

Die Hochpegel-Lautsprechereingänge können direkt mit den Lautsprecherausgängen des Werks- bzw. Nachrüstradios mit Hilfe entsprechender Kabel (Lautsprecherkabel mit max. 1 mm² Querschnitt) verbunden werden.

Sollten Sie ein normales Werksradio anschließen, empfehlen wir folgende Kanalbelegung:

Kanal B = Vorne rechts

Kanal D = Hinten rechts

Dabei müssen nicht zwingend alle Eingänge belegt werden. Werden nur zwei Kanäle belegt, empfehlen wir die Kanäle A und B zu verwenden. Achten Sie bitte auf eine korrekte Polung! Wenn Sie einen oder mehrere Anschlüsse verpolen, kann dadurch die Funktion des Signalprozessors beeinträchtigt werden. Bei Verwendung dieses Eingangs muss der Remote-Eingang nicht belegt werden, da sich der Signalprozessor automatisch einschaltet, sobald ein Lautsprechersignal anliegt.

3. Anschluss einer digitalen Signalquelle

Sofern Sie über eine Signalquelle mit optischem Digitalausgang verfügen, kann diese an den Signalprozessor angeschlossen werden. Der HELIX DSP MINI ist werkseitig so konfiguriert, dass automatisch auf den Digitaleingang umgeschaltet wird, wenn dort ein Audiosignal anliegt.

Diese Funktion kann über die DSP PC-Tool Software deaktiviert bzw. auf einen manuellen Modus (in Verbindung mit einer optional erhältlichen Fernbedienung) geändert werden.

Die Einschaltautomatik des Signalprozessors funktioniert bei Verwendung des Digitaleingangs nicht, so dass der Remote-Eingang des Power Inputs zwingend belegt werden muss. Eine gleichzeitige Nutzung des Digitaleingangs sowie der Hochpegel- oder der Vorverstärkersignaleingänge ist möglich.

Wichtig: Das digitale Audiosignal einer Quelle ist üblicherweise nicht lautstärkegeregelt. Das bedeutet, dass an den Signalausgängen des HELIX DSP MINI der volle Pegel anliegt und die angeschlossenen Verstärker voll ausgesteuert werden. Dies kann im Extremfall die Lautsprecher zerstören. Wir raten deshalb dringend dazu, eine optionale Fernbedienung zur Einstellung der Lautstärke der digitalen Signaleingänge zu verwenden!

Hinweis: Der HELIX DSP MINI kann nur unkomprimierte, digitale Stereo PCM-Signale mit einer Abtastrate zwischen 12 kHz und 96 kHz verarbeiten. Es können keine MP3- oder Dolbycodierten Daten verarbeitet werden, sondern ausschließlich Stereosignale.

4. Einstellung der Eingangsempfindlichkeit

Achtung: Es ist zwingend notwendig die Eingangsempfindlichkeit des DSP MINI an die Signalquelle anzupassen, um Schäden am Signalprozessor zu vermeiden.

Um die Eingangsempfindlichkeit zu verändern, verwenden Sie den Drehregler 4 (Punkt 4, Seite 4; Input Sensitivity). Werkseitig ist die Eingangsempfindlichkeit auf Linksanschlag justiert. Dies ist in nahezu allen Fällen bereits die optimale Einstellung. Nur wenn die Signalquelle einen zu kleinen Maximalpegel liefert, sollte die Eingangsempfindlichkeit mit Hilfe des Drehreglers vorsichtig angehoben werden. Die Einstellung dieses Drehreglers beeinflusst sowohl die Vorverstärkereingänge als auch die Hochpegel-Eingänge!

Zur Anpassung der Eingangsempfindlichkeit führen Sie bitte die folgenden Schritte durch:

1. Schließen Sie während dieser Prozedur keinen Verstärker an die Ausgänge des Signal-

prozessors.

1. Schalten Sie den Signalprozessor ein.
2. Drehen Sie die Lautstärke Ihres Radios auf 90 % der Gesamtlautstärke und spielen Sie über das CD-Laufwerk ein 1 kHz Testsignal (Vollaussteuerung 0 dB) ab.
3. Sollte die Clipping LED bereits leuchten, verringern Sie mit Hilfe des Drehreglers (Punkt 4, Seite 4; Input Sensitivity) die Eingangsempfindlichkeit, bis die Clipping LED erlischt.
4. Erhöhen Sie die Eingangsempfindlichkeit durch Rechtsdrehung bis die Clipping LED aufleuchtet. Drehen Sie nun den Drehregler gegen den Uhrzeigersinn bis die Clipping LED wieder erlischt.

5. Anschluss der Stromversorgung

Vor dem Anschluss des +12 V Versorgungskabels an das Bordnetz muss die Autobatterie abgeklemmt werden.

Schließen Sie die Stromversorgung ausschließlich über den mitgelieferten Stecker mit Schraubklemmen an. Achten Sie unbedingt auf eine korrekte Polarität.

Die Masseleitung muss an einer nicht isolierten Stelle mit dem Kfz-Chassis verbunden werden. Ein nicht ausreichender Massekontakt führt zu unerwünschten Störgeräuschen und Fehlfunktionen.

Die Plusleitung wird entweder direkt an den Pluspol der Batterie oder an einen Stromverteiler angeschlossen, der mit dem Pluspol der Batterie verbunden ist. Die Stromaufnahme des HELIX DSP MINI ist mit ca. 400 mA zwar sehr gering, trotzdem sollten Kabel mit min. 1 mm² Querschnitt für die Spannungsversorgung verwendet werden.

6. Anschluss des Remote-Eingangs

Der Remote-Eingang des Power Inputs muss mit dem Remote-Ausgang des Steuergeräts (Radio) verbunden sein, sofern die Vorverstärkereingänge (Line Input) oder der Digitaleingang (Optical Input) des Signalprozessors als Signaleingänge / Signaleingang genutzt werden / wird. Es wird dringend davon abgeraten, den Remote-Eingang des Signalprozessors über das Zündungsplus des Fahrzeugs zu

steuern, um Störgeräusche beim Ein- und Ausschalten zu vermeiden. Bei Verwendung des Hochpegel-Lautsprechereingangs (Highlevel Input) muss der Remote Eingang nicht belegt werden, sofern das angeschlossene Radio über BTL-Ausgangsstufen verfügt.

7. Konfiguration des Remote-Eingangs

Die Einschaltung des HELIX DSP MINI erfolgt automatisch bei Ansteuerung über die Hochpegel-Lautsprechereingänge (HighlevellInput) oder sobald ein Remote-Signal am Remote-Eingang anliegt. Mit Hilfe des Auto Remote-Schalters (Seite 4, Punkt 6; Auto Remote) kann die automatische Einschaltung deaktiviert werden (Auto Remote = Off). Dies sollte vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Signalprozessorskommt.

Hinweis: Wird die automatische Einschaltung des Signalprozessors deaktiviert, muss der Remote-Eingang belegt werden. Eine automatische Einschaltung über den Hochpegel-Lautsprecher eingang ist dann nicht mehr möglich.

Hinweis: Werkseitig ist die automatische Einschaltung über den Hochpegel-Lautsprechereingang des DSP MINI aktiviert.

8. Konfiguration des DSPs

Es wird dringend empfohlen, vor der ersten Inbetriebnahme die grundlegenden Einstellungen im DSP mit Hilfe der DSP PC-Tool Software vorzunehmen.

Eine Missachtung kann zur Zerstörung der angeschlossenen Verstärker / der Lautsprecher führen. Informationen zum Anschluss des Signalprozessors an einen PC finden Sie auf Seite 9.

9. Anschluss des Remote-Ausgangs

Dieser Ausgang dient dazu, einen am Line Output angeschlossenen Verstärker mit einem Remote-Signal zu versorgen. Bitte verwenden Sie ausschließlich dieses Signal zur Einschaltung externer Verstärker, um Ein- und Ausschaltgeräusche zu vermeiden.

Der HELIX DSP MINI kann mit Hilfe der DSP PC-Tool Software frei konfiguriert werden. Die Software stellt alle Funktionen übersichtlich und bedienerfreundlich zur Verfügung, so dass Sie diese individuell einstellen können. Dabei können alle sechs DSP Kanäle separat eingestellt werden. Bevor Sie den HELIX DSP MINI das erste Mal an einen Computer anschließen, gehen Sie auf unsere Homepage und laden die aktuellste Software Version des DSP PC-Tools herunter. Es ist ratsam, regelmäßig nach Updates der Software zu schauen, damit das Gerät immer auf dem aktuellsten Stand ist.

Die Software sowie die dazugehörige Bedienungsanleitung finden Sie auf www.audiotec-fischer.com. Es wird dringend empfohlen, die Bedienungsanleitung der Software (Sound Tuning Magazin) vor der ersten Benutzung durchzulesen, um Komplikationen und Fehler zu vermeiden.

Wichtig: Stellen Sie sicher, dass der HELIX DSP MINI bei der ersten Installation der Software noch nicht an den PC angeschlossen ist. Verbinden Sie diesen erst, wenn die Software samt der USB-Treiber vollständig installiert ist!

Im folgenden Abschnitt lesen Sie die wichtigsten Schritte zum Anschluss und der ersten Inbetriebnahme:

1. Laden Sie die DSP PC-Tool Software unter www.audiotec-fischer.com herunter und installieren diese auf ihrem Computer.
2. Schließen Sie danach den DSP MINI mit dem beiliegenden USB-Kabel an den Computer an. Wenn Sie längere Distanzen zu überbrücken haben, verwenden Sie bitte eine aktive USB-Verlängerung mit integriertem Repeater und kein passives USB-Kabel.
3. Schalten Sie erst den Signalprozessor ein und starten Sie anschließend die Software. Sofern die Betriebssoftware des DSPs nicht mehr aktuell ist, wird diese automatisch aktualisiert.
4. Nun können Sie den HELIX DSP MINI mithilfe der DSP PC-Tool Software frei konfigurieren. Nützliche Hinweise zur korrekten Einstellung entnehmen Sie z.B. unserem „Sound Tuning Magazin“, welches auf unserer Webseite zum Download bereit steht.

Achtung: Es wird dringend empfohlen, vor der ersten Inbetriebnahme die Lautstärke am Radio auf Minimum zu drehen und an die Vorverstärkerausgänge des DSP MINI noch nichts anzuschließen, bis die grundlegenden Einstellungen im Signalprozessor vorgenommen wurden. Speziell bei Verwendung in vollaktiven Systemen besteht sonst Zerstörungsgefahr für die Lautsprecher.

Konfigurationshinweise für die DSP-Soundeffekte

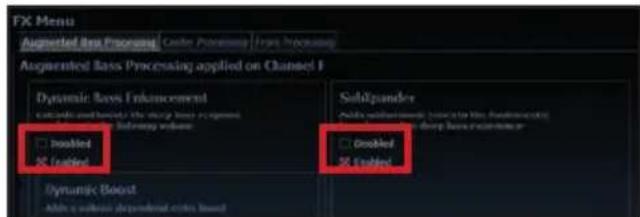

Der HELIX DSP MINI bietet einzigartige DSP-Sound effekte wie das „Augmented Bass Processing“, den „StageXpander“, den „RealCenter“ und noch mehr.

Um jedoch in den Genuss aller DSP-Soundeffekte zu kommen, müssen bei der Hard- und Software-konfiguration bestimmte Einstellungen vorgenommen werden.

Hinweise für das Center Processing mit seiner RealCenter- und ClarityXpander-Funktion

Um die RealCenter- und ClarityXpander-Funktion für einen Center-Lautsprecher nutzen zu können, müssen folgende Schritte durchgeführt werden:

1. Sie benötigen mindestens ein linkes und ein rechtes analoges oder digitales Eingangssignal.
2. Öffnen Sie das IO-Menü im DSP PC-Tool. Routen Sie das linke und das rechte analoge oder digitale Eingangssignal (kein Summensignal) auf die Ausgangskanäle A und B (siehe Beispiel im nachfolgenden Bild). Es spielt dabei keine Rolle ob der Ausgangskanal als Front-, Rear-, Center-Kanal etc. definiert ist.

Hinweis: Die beste Performance erzielen Sie, wenn das Eingangssignal ein Fullrange-Signal ist.

1. Bilden Sie aus den gleichen zwei Eingangssignalen ein Summensignal und routen dies auf den Ausgangskanal E. Dieser sollte als „Center Full“ definiert werden.

1. Wiederholen Sie die Schritte zwei und drei für alle genutzten Routing-Matrizen.
2. Wechseln Sie nun in das FX-Menü und aktivieren den gewünschten Soundeffekt durch setzen eines Hakens.

Hinweis: Das Center Processing wird ausschließlich auf den Ausgangskanal E angewendet.

Hinweise für die StageXpander- und ClarityXpander-Funktion

Die Einstellungen des StageXpanders und Front ClarityXpanders wirken typischerweise auf die Kanäle A und B. Sollten Sie jedoch ein 2-Wege-Front-system vollaktiv über die Kanäle A bis D ansteuern, dann muss dieses Sound-Feature auf alle vier Kanäle A bis D Einfluss nehmen. Dazu müssen Sie im FX-Menü unter „Front Processing“ bei der „Link to C+D“-Funktion einen Haken setzen.

Hinweise für das Augmented Bass Processing mit seiner Dynamic Bass Enhancement- und SubXpander-Funktion

Auch für das Augmented Bass Processing müssen bestimmte Einstellungen vorgenommen werden, um dessen Soundeffekte anwenden zu können.

1. Sie benötigen mindestens ein links und ein rechtes analoges oder digitales Eingangssignal. Hinweis: Wenn Sie den analogen Signaleingang verwenden, erzielen Sie die beste Performance bei Belegung aller vier Eingänge.
2. Öffnen Sie das IO-Menü im DSP PC-Tool. Bilden Sie nun ein Summensignal aus allen linken und rechten analogen oder digitalen Eingangssignalen und routen dies auf den Ausgangskanal F.

1. Wiederholen Sie das Routing für alle genutzten Routing-Matrizen.
2. Wechseln Sie nun in das FX-Menü und aktivieren den gewünschten Soundeffekt durch setzen eines Hakens.

Hinweis: Das Augmented Bass Processing wird ausschließlich auf den Ausgangskanal F angewendet.

Einbau einer HELIX Extension Card

Der HELIX DSP MINI kann durch die Montage einer HELIX Extension Card (HEC) um weitere Schnittstellen wie beispielsweise einem Bluetooth® Audio Streaming Modul, einer High Resolution Audio USB Soundkarte etc. erweitert werden.

Zur Montage einer HEC muss das Seitenblech des DSP MINI demontiert und gegen das der HEC beiliegende Seitenblech ausgetauscht werden.

Achtung: Installieren Sie ausschließlich für den DSP MINI vorgesehene HEC Module an der dafür vorgesehenen Position. Die Benutzung eines nicht für das Gerät spezifizierten HEC Moduls oder eine Installation an einer nicht dafür vorgesehenen Position im Gerät kann zu Schäden am HEC Modul, dem Signalprozessor, des Radios oder anderen angeschlossenen Geräten führen.

Im folgenden Abschnitt nun die wichtigsten Schritte zum Einbau und der ersten Inbetriebnahme eines HEC Moduls:

1. Ziehen Sie zunächst alle Steckverbindungen vom Gerät ab.
2. Lösen Sie die fünf Schrauben (eine Inbus- und vier Kreuzschlitzschrauben) des Seitenblechs der Geräteseite mit dem USB Eingang und entfernen dieses.
3. Ziehen Sie nun das Bodenblech zur Seite heraus.
4. Bereiten Sie das Modul für den Einbau in das Gerät vor. Informationen dazu entnehmen Sie bitte der Bedienungsanleitung des jeweiligen HEC Moduls.

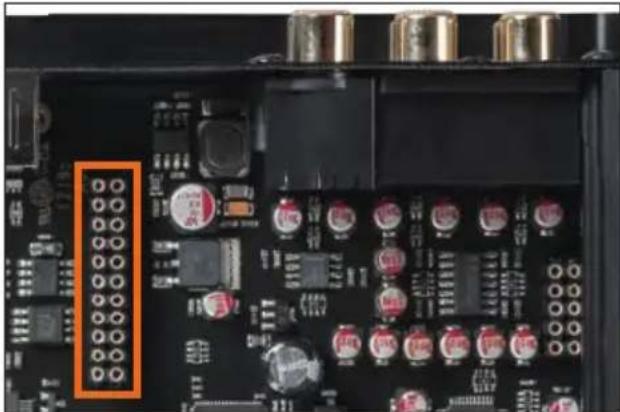

5. Stecken Sie das HEC Modul in den im Gerät vorgesehenen Sockel (siehe Markierung im nachfolgenden Bild).

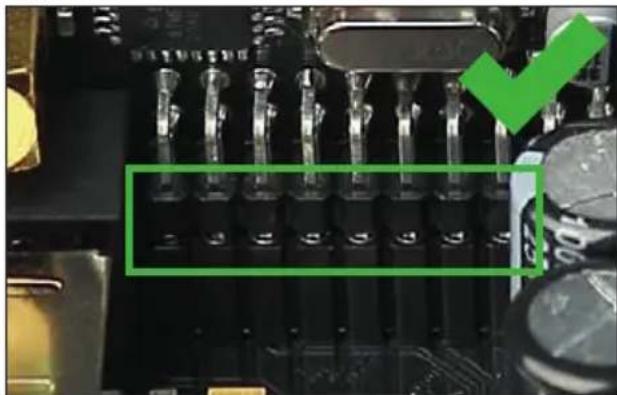

1. Achten Sie auf den richtigen Sitz des HEC Moduls und darauf, dass alle Kontaktstifte vollständig im Sockel stecken.

1. Schieben Sie das Bodenblech wieder seitlich in das Gehäuse des Signalprozessors. Anschließend befestigen Sie das neue, dem HEC Modul beiliegende Seitenblech mit der Inbus- und den Kreuzschlitzschrauben.
2. Verschrauben Sie das HEC Modul mit dem Seitenblech. Genaue Informationen zur Befestigung entnehmen Sie bitte der Bedienungsanleitung des jeweiligen Moduls.
3. Schließen Sie alle Steckverbindungen wieder an das Gerät an.
4. Schalten Sie den Signalprozessor ein. Das installierte HEC Modul wird nun automatisch vom Gerät erkannt und die Status LED des HEC Moduls leuchtet grün.
5. Das Modul kann nun in der DSP PC-Tool Software konfiguriert werden.

96 kHz Abtastrate

Der HELIX DSP MINI bietet eine Signalverarbeitung mit einer doppelten Abtastrate von 96 kHz. Dadurch ist die Audiobandbreite nicht wie üblich auf 22 kHz begrenzt, sondern erlaubt einen ausgedehnten Frequenzgang bis über 40 kHz. Die höhere Abtastrate stellt aber deutlich höhere Anforderungen an den DSP selbst, denn die Anzahl der möglichen Rechenoperationen wird bei einer Verdoppelung der Abtastrate auf die Hälfte reduziert. Erst der Einsatz der allerneuesten Chipgeneration ermöglicht es, trotz gesteigertem Funktionsumfang die Abtastrate auf 96 kHz anzuheben.

Der HELIX DSP MINI verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil im HELIX DSP MINI stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der HELIX DSP MINI auch beim Motorstart voll funktionsfähig bleibt.

Power Save Modus

Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt, die Leistungsaufnahme der an den Signalprozessor angeschlossenen Verstärker drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45 Min. eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlässt und abgeschlossen hat. Sobald der „Power Save Mode“ aktiv ist, wird der Remote-Ausgang und damit die angeschlossenen Verstärker abgeschaltet. Der HELIX DSP MINI reaktiviert den Remote-Ausgang innerhalb einer Sekunde, sobald wieder ein Musiksignal an einem seiner Eingänge anliegt. Es ist zu dem möglich, über die DSP PC-Tool Software die Abschaltverzögerung zu variieren bzw. den „Power Save Mode“ komplett zu deaktivieren.

Automatic Digital Signal Detection

Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Signalprozessor auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.

Technische Daten

Eingänge 4 x Cinch

4 x Hochpegel-Lautsprechereingang

1 x Optisch SPDIF-Format (12 - 96 kHz)

1 x Remote In

Eingangsempfindlichkeit......Cinch 2 - 4 Volt

Hochpegel 5 - 11 Volt

Ausgänge ....6 x Cinch

1 x Remote Out

Ausgangsspannung....4 Volt

Frequenzbereich....10 Hz - 44.000 Hz

DSP Auflösung 64 Bit

DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)

DSP Typ ......Audio Signalprozessor

Signalwandler....A/D: Asahi Kasei

D/A: Asahi Kasei

Signal- / Rauschabstand Digitaleingang....106 dB (A-bewertet)

Signal- / Rauschabstand Analogeingang....103 dB (A-bewertet)

Klirrfaktor (THD+N) Digitaleingang....< 0,001 %

Klirrfaktor (THD+N) Analogeingang....< 0,002 %

Intermodulationsverzerrungen Digitaleingang ....../< 0,004 %

Intermodulationsverzerrungen Analogeingang .... < 0,004 %

Übersprechen....> 90 dB

Betriebsspannung....9,6 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)

Stromaufnahme ....../< 400 mA

Max. Remote-Ausgangsstrom....500 mA

Zusätzliche Features ....HEC Slot, Masseschalter, Control Input,

32 Bit CoProcessor, ADEP.3-Schaltkreis,

Auto Remote-Schalter

Abmessungen (H x B x T) 40 x 177 x 104 mm

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.

Technische Änderungen und Irrtümer vorbehalten! Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

Hinweis:

„Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.“

Congratulations!

Dear Customer,

Audiotec Fischer GmbH

Hünegräben 26 · 57392 Schmallenberg · Germany

Tel.: [phone] · Fax: [phone]

E-mail: [e-mail] · Internet: www.audiotec-fischer.com
