WD1612D - Warmhalteschublade Atag - Kostenlose Bedienungsanleitung

Produkttyp	Wärmeschublade
Marke	Atag
Modell	WD1612D
Maximale Belastbarkeit	25 kg
Temperaturbereich	30 bis 80 °C
Hauptfunktionen	Geschirrvorwärmen, Warmhalten, Auftauen, Slow Cooking, Teiggehen lassen
Bedienelemente	Temperatur-Drehknopf, LED-Kontrollleuchte
Stromversorgung	230 V, empfohlene 10 A Sicherung
Frontmaterial	Edelstahl oder Glas (je nach Ausführung)
Pflege und Reinigung	Mit einem feuchten Tuch und Seifenwasser reinigen. Keinen Dampfreiniger oder Scheuermittel verwenden.
Sicherheit	Nicht als Ablagefläche verwenden. Keine Kunststoffgegenstände ablegen. 25 kg nicht überschreiten. Nicht auf die Schublade steigen.
Statusanzeige	Die LED blinkt, wenn das Gerät eingeschaltet ist, und leuchtet dauerhaft, wenn die Schublade geschlossen ist.
Ungefähre Vorwärmzeit	Ca. 30 Minuten für 6 Personen bei 60 °C
Installation	In einen Möbelausschnitt eingebaut, mit 4 seitlichen Schrauben befestigt
Reparierbarkeit	Ersatzteile über den Atag-Kundendienst erhältlich

Häufig gestellte Fragen - WD1612D Atag

Wie verwende ich die Wärmeschublade Atag WD1612D?

Öffnen Sie die Schublade, legen Sie Geschirr oder Speisen ein, stellen Sie die gewünschte Temperatur mit dem Drehknopf ein (nur bei geöffneter Schublade sichtbar), und schließen Sie die Schublade. Die Kontrollleuchte blinkt und leuchtet dann dauerhaft, wenn die Schublade geschlossen ist.

Was sind die Mindest- und Höchsttemperaturen?

Die Temperatur lässt sich zwischen 30 °C (Auftauen) und 80 °C (Warmhalten und Slow Cooking) einstellen.

Kann man Speisen direkt in die Schublade legen?

Ja, das Gerät ist zum Warmhalten von Speisen und für das Slow Cooking konzipiert. Legen Sie niemals heiße Töpfe oder direkt aus dem Ofen kommende Gerichte hinein, um die Heizplatte nicht zu beschädigen.

Wie reinige ich die Wärmeschublade?

Verwenden Sie ein feuchtes Tuch mit Seifenwasser. Wischen Sie anschließend mit einem weichen Tuch nach. Verwenden Sie keinen Dampfreiniger, keine Scheuermittel, Alkohol oder Lösungsmittel. Die Edelstahlfront benötigt ein spezielles, nicht scheuerndes Reinigungsmittel.

Was tun, wenn die LED dauerhaft blinkt?

Die LED blinkt, wenn das Gerät eingeschaltet und die Schublade geöffnet ist. Wenn sie bei geschlossener Schublade blinkt, prüfen Sie, ob die Schublade richtig geschlossen ist: Die LED sollte dann dauerhaft leuchten. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Was ist die maximale Belastbarkeit?

Die maximale Belastbarkeit der Schublade beträgt 25 kg. Überschreiten Sie diese Grenze nicht, um Schäden am Gerät zu vermeiden.

Kann die Schublade zum Auftauen von Lebensmitteln verwendet werden?

Ja, stellen Sie die Temperatur auf 30 °C (Auftaustellung). Diese Funktion eignet sich auch zum Gehenlassen von Teig.

Wie verwende ich die Slow-Cooking-Funktion?

Stellen Sie die Temperatur auf 80 °C mit Gebläse ein. Nach dem Anbraten der Speisen (Fleisch usw.) setzen Sie den Topf oder das Gericht in die Schublade und lassen Sie es langsam gemäß der empfohlenen Zeit garen.

Wie installiere ich die Wärmeschublade in einem Möbelstück?

Schieben Sie das Gerät in den Möbelausschnitt, öffnen Sie die Schublade und befestigen Sie es seitlich mit den mitgelieferten 4 Schrauben. Die Front kann mit einem Schraubenschlüssel im unteren Bereich vertikal ausgerichtet werden.

Was tun bei Störungen oder Fehlfunktionen?

Konsultieren Sie zunächst die Bedienungsanleitung für grundlegende Überprüfungen (Stromversorgung, 10A-Sicherung, Schubladenschluss). Wenn das Problem weiterhin besteht, wenden Sie sich an den Atag-Kundendienst oder einen qualifizierten Fachmann.

BEDIENUNGSANLEITUNG WD1612D Atag

Gebrauchsanweisung Wärmeschublade

DE Bedienungsanleitung DE 3 – DE 12

EN Manual EN 3 - EN 12

Gebruikte pictogrammen - Pictogrammes utilisés - Verwendete Symbole Pictograms used

Belangrijk om te weten - Important à savoir - Wichtige Informationen Important information

Tip - Conseil - Tipp - Tip

Milieubescherming 4

Gerätebeschreibung 5

Sicherheitshinweise 6

Installation 7

Verwendung der warmhaltelade

Allgemeine informationen 9

Bedienungselemente 9

Bedienungsprinzip 9

Auswahl der temperatur 10

Aufwärmzeit 11

Pflege und reinigung 12

Entsorgung des Geräts und der Verpackung

Das Produkt wurde aus nachhaltigen Materialien hergestellt. Am Ende seiner Nutzungsdauer muss das Gerät allerdings auf eine verantwortungsbewusste Weise entsorgt werden. Die entsprechenden Behörden können Sie darüber informieren.

Die Verpackung des Geräts ist wiederverwertbar. Für diese wurden die folgenden Materialien verwendet:

• Pappe
  • Polyäthylenfolie (PE)
  • FCKW-freies Polystyrol (PS-Hartschaum)

Entsorgen Sie diese Materialien verantwortungsbewusst und gemäß den gesetzlichen Bestimmungen.

Auf dem Produkt befindet sich ein Symbol eines durchgekreuzten Papierkorbs. Dies zeigt an, dass Haushaltsgeräte als Sondermüll entsorgt werden müssen. Das Gerät darf am Ende seiner Nutzungsdauer nicht über den normalen Abfallstrom verwertet werden. Sie müssen es bei einem kommunalen Abfallsammelpunkt abgeben oder bei einer Verkaufsstelle, die dies für Sie übernimmt.

Indem Haushaltsgeräte gesondert gesammelt werden, wird vermieden, dass die Umwelt und die Gesundheit der Bevölkerung geschädigt werden. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden, lassen sich wiederverwerten, sodass auf diese Art und Weise eine erhebliche Menge an Energie und Rohstoffen eingespart werden kann.

Konformitätserklärung

Hiermit erklären wir, dass unsere Produkte die einschlägigen europäischen Richtlinien, Normen und Vorschriften sowie sämtliche Normen, auf welche diese verweisen, einhalten.

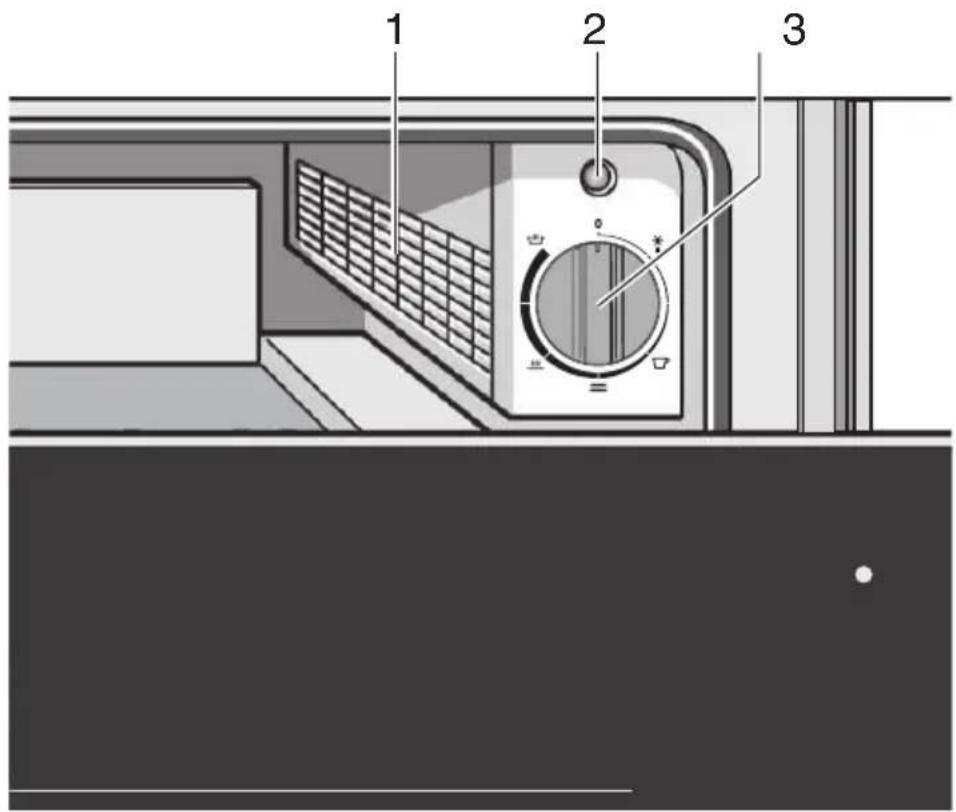

1. Lüfter und Erwärmung

2. Anzeigeleuchte

3. Blinkt, wenn das Gerät eingeschaltet ist

4. Leuchtet, wenn das Gerät eingeschaltet und die Schublade geschlossen ist

5. Drehknopf zum Einstellen der Temperatur

Bei der eingestellten Temperatur handelt es sich um die Temperatur der Heizplatte unten in der Schublade, wenn diese leer ist. Eigene Messungen können davon abweichen und sind nicht dafür geeignet, die Genauigkeit der Temperatur zu kontrollieren.

Das Gerät erwärmt sich nur bei geschlossener Schublade.

Bitte lesen Sie die gesonderten Sicherheitsvorschriften bevor Sie das Gerät in Betrieb nehmen!

Bewahren Sie diese Anleitung in der Nähe des Geräts auf. Wenn Sie das Gerät verkaufen oder an jemanden weitergeben, sorgen Sie bitte dafür, dass die Anleitung beim Gerät bleibt.

Lesen Sie bitte die Empfehlungen durch, bevor Sie die Warmhaltelade installieren und in Gebrauch nehmen. Diese dienen Ihrer Sicherheit und der Sicherheit Dritter.

Diese Warmhaltelade wurde entworfen, um von Privatpersonen im eigenen Haushalt verwendet zu werden. Sie ist ausschließlich zum Vorwärmen von Geschirr, Warmhalten von Speisen und zum langsamen Garen bestimmt. Jede andere Nutzung ist verboten und kann gefährlich sein. Der Hersteller lehnt jegliche Haftung im Falle unsachgerechter Nutzung ab.

Die Außenseite der Wärmeschublade kann in bestimmten Fällen bis zu 70 °C heiß werden (abhängig von der gewählten Temperatur und der Verwendungsdauer). Verwenden Sie Topflappen oder Ofenhandschuhe, um warmes Geschirr aus der Schublade zu nehmen.

Speisen warmhalten

Stellen Sie niemals Töpfe u.Ä. direkt vom Herd oder aus dem Backofen in die Schublade. Dies kann zu Schäden an der Heizplatte führen.

Die Schublade darf mit höchstens 25 kg beladen werden.

Bei Überladung kann das Gerät beschädigt werden.

Klettern Sie nicht auf die geöffnete Schublade und setzen Sie sich nicht darauf. Das Gerät kann beschädigt werden.

Bewahren Sie keine Kunststoffprodukte oder entflammbaren

Gegenstände im Gerät auf und legen sie solche auch nicht auf dem

Gerät ab. Sie könnten schmelzen oder während der Nutzung in Brand geraten.

Bevor Sie die Schublade anschließen, müssen Sie sich davon überzeugen, dass alle Kabel Ihrer elektronischen Anlage einen ausreichenden Durchschnitt aufweisen, um das Gerät normal versorgen zu können. Ihre Anlage muss mit einer Schmelzsicherung von 10 Ampere gesichert sein.

Einbau

Schieben Sie das Gerät in die Nische des Küchenmöbels. Überprüfen Sie, ob das Gehäuse gut in der Nische sitzt.

Öffnen Sie die Schublade und befestigen Sie das Gerät an dem Schrank mithilfe der vier mitgelieferten Schrauben.

WD1674M - WD1611D - WD1612D - WD1692D

Bei der WD1674M lassen sich die Aluminiumprofile um +/- 1 mm verstellen.

Die Vorderseite lässt sich um einige Millimeter justieren, um sie mit anderen Geräten zu fluchten. Dies ist mithilfe eines Inbusschlüssels an der Unterseite des Geräts möglich.

Allgemeine Informationen

Ein Schutzgitter verhindert Kontakt mit den Widerständen und dem Lüfter.

Bedienungselemente

Sie verfügen über einen Drehknopf zum EIN/AUS-Schalten und für die Temperatureinstellung. Der Drehschalter ist nur bei geöffneter Schublade sichtbar. Bei geschlossener Schublade können Sie an der Kontrollleuchte an der Vorderseite sehen, ob das Gerät eingeschaltet ist.

Bedienungsprinzip

• Stellen Sie das Geschirr oder die Schalen mit Speisen in die Schublade.
• Stellen Sie die gewünschte Temperatur ein. Die Kontrollleuchte „unter Spannung“ beginnt zu blinken.
• Schließen Sie die Schublade. Die Kontrollleuchte „unter Spannung“ leuchtet auf.

Auswahl der Temperatur

Mit dem Temperaturschalter können Sie eine Temperatur zwischen 30 und 80 °C einstellen.

Symbol	Temperatur Funktion Verwendung
0 0 Aus -
[A740]	30 °C Auftauen	Zum Auftauen von Lebensmitteln. Aufgehen lassen von Teig.
- 40 °C Auftauen
[57Tx]	50 °C Vorwärmen von Trinkgeschirr	Vorwärmen von Kaffeetassen.
	60 °C Vorwärmen von Geschirr Vorwärmen von Tellern und Schalen. Warmhalten von Speisen (Eier, Brot).
[22CW]	70 °C Speisen warmhalten Warmhalten von Speisen (Fleisch, Fisch, Gemüse).
[VD3Z] °C Warmhalten und Aufwärmen	Warmhalten und Aufwärmen	Warmhalten und Aufwärmen von Speisen.
	80 °C mit Lüfter	Langsames Garen Nach dem Anbraten die Pfanne oder Schale in die Schublade stellen. Lassen Sie das Gericht langsam in der empfohlenen Zeit garen.

Aufwärmzeit

Die Aufwärmzeit für Geschirr hängt von mehreren Faktoren ab:

• dem Füllstand;
• der Verteilung und Belastung;
• der Temperaturregelung.

• dem Material und der Materialstärke des Geschirrs;

Es ist somit nicht möglich, im Vorhinein genaue Angaben zu machen.

Einige Richtwerte:

Bei einer eingestellten Temperatur von 60 °C beträgt die Dauer für eine gleichmäßige Erwärmung:

• des Geschirrs für eine Mahlzeit von sechs Personen ungefähr 30 min.
• des Geschirrs für eine Mahlzeit von zwölf Personen ungefähr 40 min.

Sie werden selbst herausfinden, welche Zeitdauer am besten für Ihr Geschirr geeignet ist.

Vor der Pflege des Geräts müssen Sie es ausschalten und abkühlen lassen.

Reinigen Sie alle Oberflächen nur mit einem feuchten Tuch und Seifenwasser. Trocknen Sie diese anschließend mit einem weichen Tuch ab.

Reinigen Sie das Gerät nicht mit einem Dampfreiniger.

Von der Verwendung von Scheuerprodukten, Alkohol oder Lösungsmitteln ist abzuraten; sie könnten das Gerät beschädigen.

Die Vorderseite ist aus Edelstahl oder Glas und verkratzt leicht. Verwenden Sie ein nicht scheuerndes Spezialreinigungsmittel für Edelstahl.

Den Glasboden können Sie mit warmem Wasser und Abwaschmittel reinigen. Trocknen Sie diese anschließend gut ab und legen Sie sie erst wieder in die Schublade, wenn sie vollkommen trocken ist.
