Produkttyp	Schallpegelmesser
Marke	Testo
Modell	815
Messbereich	32 bis 130 dB
Genauigkeit	±1,5 dB (unter Referenzbedingungen)
Frequenzbewertung	A und C
Zeitbewertung	Schnell (125 ms) und Langsam (1 s)
Auflösung	0,1 dB
Funktionen	MIN/MAX-Haltefunktion, Datenhaltefunktion, Auto-Ausschaltung, Hintergrundbeleuchtung
Abmessungen	255 x 55 x 30 mm
Gewicht	170 g (inklusive Batterie)
Stromversorgung	9V-Batterie (6F22 oder gleichwertig)
Batterielebensdauer	Ca. 50 Stunden (mit Alkali-Batterie)
Display	LCD, 4-stellig
Mikrofon	Elektret-Kondensatormikrofon, 1/2 Zoll Durchmesser
Normen	IEC 61672-1 Klasse 2, ANSI S1.4 Typ 2
Betriebstemperatur	0 bis 40 °C
Lagertemperatur	-10 bis 50 °C
Luftfeuchtigkeit	10 bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Wartung	Mit einem weichen, feuchten Tuch reinigen; keine Lösungsmittel verwenden
Batteriewechsel	Batteriefach öffnen, durch 9V-Batterie ersetzen
Automatische Abschaltung	Nach ca. 15 Minuten Inaktivität
Mitgeliefertes Zubehör	Batterie, Bedienungsanleitung, Tragetasche
Garantie	2 Jahre (vorbehaltlich der Bedingungen)

Häufig gestellte Fragen - 815 Testo

Welche Art von Batterie verwendet der Testo 815 Schallpegelmesser?

Der Testo 815 verwendet eine Standard-9V-Batterie, normalerweise den Typ 6F22. Zum Austausch öffnen Sie das Batteriefach auf der Rückseite und legen Sie eine neue Batterie ein.

Wie kalibriere ich den Testo 815?

Die Kalibrierung sollte mit einem Schallkalibrator (z. B. Testo 0554 0454) durchgeführt werden. Setzen Sie das Mikrofon in den Kalibrator ein, schalten Sie das Messgerät ein und stellen Sie die Kalibrierschraube ein, bis die Anzeige dem Referenzpegel des Kalibrators entspricht.

Was ist der Messbereich des Testo 815?

Der Messbereich beträgt 32 bis 130 dB in drei automatisch umschaltenden Bereichen: 32-80 dB, 50-100 dB und 80-130 dB.

Welche Frequenzbewertungen sind verfügbar?

Der Testo 815 bietet A-Bewertung (für Umgebungsgeräusche) und C-Bewertung (für Spitzen- und Impulsgeräusche). Auswahl über die Taste 'WEIGHT'.

Kann ich Spitzenpegel mit dem Testo 815 messen?

Ja, das Messgerät verfügt über eine 'MAX'-Haltefunktion, die den höchsten Schallpegel erfasst. Verwenden Sie die 'MAX/MIN'-Taste zum Umschalten.

Wie verwende ich die Datenhaltefunktion?

Drücken Sie die 'HOLD'-Taste, um den aktuellen Messwert auf dem Display einzufrieren. Erneutes Drücken hebt die Funktion auf.

Wie lang ist die automatische Abschaltzeit?

Das Messgerät schaltet sich nach ca. 15 Minuten Inaktivität automatisch aus, um die Batterie zu schonen. Zum Deaktivieren halten Sie die Einschalttaste beim Einschalten gedrückt.

Wie genau ist der Testo 815?

Die Genauigkeit beträgt ±1,5 dB unter Referenzbedingungen (1 kHz, 94 dB). Für andere Frequenzen erfüllt es die Klasse-2-Normen nach IEC 61672-1.

Welches Zubehör wird mit dem Messgerät geliefert?

Zum Standardzubehör gehören eine 9V-Batterie, Bedienungsanleitung und eine weiche Tragetasche. Ein Schaumstoff-Windschutz kann ebenfalls enthalten sein.

Wie sollte ich das Mikrofon reinigen?

Verwenden Sie eine weiche Bürste oder Druckluft, um Schmutz zu entfernen. Vermeiden Sie es, die Mikrofonmembran zu berühren. Für das Gehäuse mit einem feuchten Tuch abwischen; keine aggressiven Reinigungsmittel verwenden.

BEDIENUNGSANLEITUNG 815 Testo

Bedienungsanleitung de

Instruction Manual en

CE

2 Allgemeine Hinweise

Allgemeine Hinweise

Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit auf, um bei Bedarf nachschlagen zu können.

Kennzeichnungen

Darstellung Bedeutung Bemerkungen

Warnhinweis: Warnung! Warnhinweis aufmerksam Schwere Körperverletzungen können eintreten, lesen und die genannten wenn die genannten Vorsichtsmaßnahmen Vorsichtsmaßnahmen treffen! nicht getroffen werden.

Warnhinweis: Vorsicht! Warnhinweis aufmerksam Leichte Körperverletzungen oder Sachschäden lesen und die genannten können eintreten, wenn die genannten Vor- Vorsichtsmaßnahmen treffen! sichtsmaßnahmen nicht getroffen werden.

Hinweis Hinweise besonders

beachten.

Tastenbezeichnung Taste drücken.

Text, Displayinhalt Text bzw. Symbol wird auf

dem Display angezeigt.

Inhalt

Allgemeine Hinweise 2

Inhalt 3

1. Sicherheitshinweise ....4

2. Bestimmungsgemäße Verwendung ....5

3. Produktbeschreibung......6

3.1 Anzeige- und Bedienelemente 6

3.2 Spannungsversorgung 6

1. Inbetriebnahme ....7

4.1 Batterie einlegen....7

1. Bedienung 7

5.1 Ein-/Ausschalten 7

5.2 Gerät einstellen....7

5.3 Messen 10

5.4 Kalibrierung 12

1. Wartung und Pflege 13

6.1 Batteriewechsel 13

6.2 Mikrofon 13

6.3 Messgerät 13

1. Technische Daten ....14

2. Zubehör und Ersatzteile .....15

3. Messtechnische Grundlagen .....16

4

1. Sicherheitshinweise

1. Sicherheitshinweise

Elektrische Gefahren vermeiden:

▶ Nicht an oder in der Nähe von spannungsführenden Teilen messen!

Produktsicherheit/Gewährleistungsansprüche wahren:

▶ Nur sach- und bestimmungsgemäß und unter Einhaltung der vorgegebenen Parameter einsetzen. Keine Gewalt anwenden.
▶ Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern.
Zulässige Lager- und Transporttemperatur sowie die zulässige Betriebstemperatur beachten
▶ Darauf achten, dass keine Flüssigkeit in das Mikrofon eindringt.
Produkt nur öffnen, wenn dies zu Wartungs- oder Instandhaltungsarbeiten ausdrücklich in der Dokumentation beschrieben ist.
▶ Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Dokumentation beschrieben sind. Dabei an die vorgegebenen Handlungsschritte halten. Aus Sicherheitsgründen nur Original-Ersatzteile von Testo verwenden.
▶ Bei unsachgemäßer Behandlung oder Gewaltanwendung erlöschen die Garantieansprüche!

Fachgerecht entsorgen:

▶ Defekte Akkus/leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.

▶ Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umweltschonende Entsorgung.

Dieses Produkt erfüllt laut Konformitätsbescheinigung die Richtlinien gemäß 89/336/EWG.

Messgerät konform zu DIN EN 60651 (IEC 651), Klasse 2.

2. Bestimmungsgemäße Verwendung

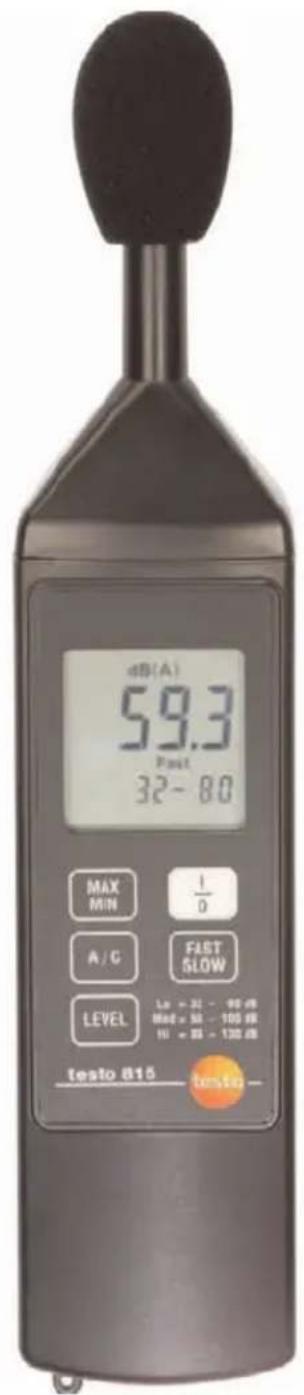

testo 815 ist ein Schallpegel-Messgerät mit den Schallpegelmessbereichen 32-80dB, 50-100dB und 80-130dB, zwei Zeitbewertungen, zwei Frequenzbewertungen, einer Maximum/Minimum Funktion und Stativschraube.

Mit Hilfe des Kalibrators (Zubehörteil) kann das Messgerät mit beiliegendem Abgleichschraubendreher nachkalibriert werden.

6

1. Produktbeschreibung

3. Produktbeschreibung

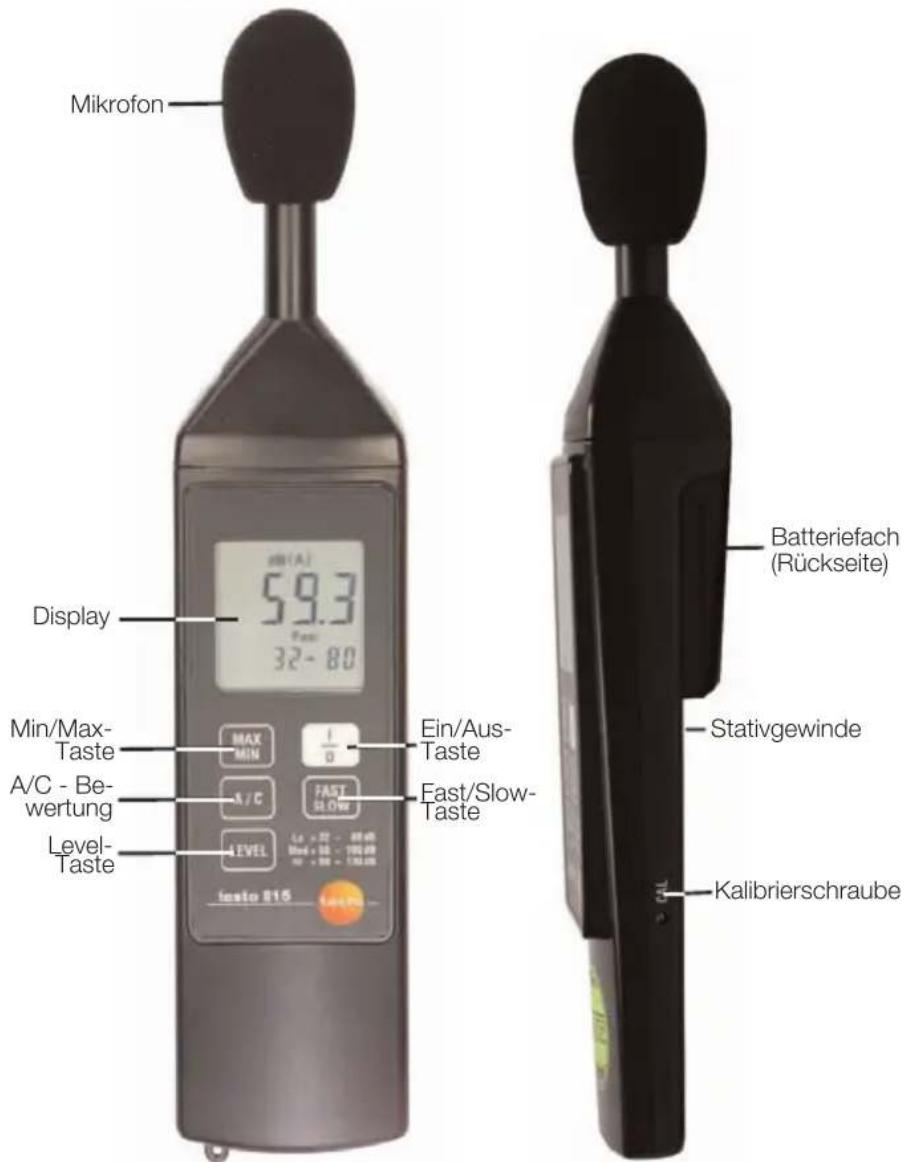

3.1 Anzeige- und Bedienelemente

3.2 Spannungsversorgung

Die Spannungsversorgung erfolgt über einen 9V-Block-Batterie Typ 006 P oder IEC6F22 oder NEDA 1604 (im Lieferumfang).

4. Inbetriebnahme

4.1 Batterie einlegen

1 Rückseite des testo 815 mit einem Schraubendreher öffnen und Deckel entfernen.
2 Im Deckel befindet sich das Batteriefach.

3 Halteclip der Batterie leicht anheben, Batterie herausnehmen.
4 Neue 9-Volt Blockbatterie einlegen. Auf richtige Polung achten.
5 Deckel wieder auf das Gehäuse aufsetzen und mit Schraubendreher schließen.

5. Bedienung

5.1 Ein-/Ausschalten

▶ Gerät einschalten: . 10
- Alle Segmente leuchten kurz auf und das Gerät wechselt in den Messmodus (Messbereich 32 - 80dB).
▶ Gerät ausschalten: drücken.

5.2 Gerät einstellen

Folgende Funktionen können eingestellt werden:

Funktion Beschreibung Einstellmöglichkeiten
Zeitbewertung	Messzeit einstellen	Fast oder Slow
Frequenzbewertung	Bewertung einstellen,	A oder C
Level Messbereich umschalten 32...80dB		50...100dB80...130dB
Holdfunktion Max-Hold/Min-Hold Funktion MAX / MIN einschalten

8

1. Bedienung

Zeitbewertung einstellen

Mit der Taste FAST dile Messzeit (Zeitbewertung) eingestellt

SLOW/FAST:

Es stehen die Bereiche "Slow" mit einer Zeitbewertung von 1s und "Fast" mit 125ms zur Verfügung. Die Integration der eintreffenden Schallsignale erfolgt dementsprechend über einen Zeitraum von 1s bzw. 125ms. Bei der Einstellung "Fast" erhöht sich die Anzeigerate im Display von einem Messwert pro Sekunde auf ca. 5-6 Messraten je Sekunde. Bei Geräuschen, deren Signal sich nur langsam in der Lautstärke verändert, wie z.B. Maschinen, Kopierer, Drucker usw. sollte die Zeitbewertung "Slow" gewählt werden. Um plötzliche Schallpegeländerungen (z.B. von Baumaschinen) zu erfassen, wählen Sie die Betriebsart "Fast".

Frequenzbewertung einstellen

Mit der Taste A/C die Frequenzbewertung eingestellt.

A/C:

Es stehen die Frequenzbewertungen "A" und "C" zur Verfügung. Für Standard-Schallpegelmessungen wird die Frequenzbewertung A verwendet. Diese Bewertung entspricht dem Schalldruck- empfinden des menschlichen Ohres. Im Zusammenhang wird auch von "gehörrichtiger Lautstärke" gesprochen. Sollen auch die niederfrequenten Anteile eines Geräusches bewertet werden, wird die Frequenzbewertung C verwendet. Ist der angezeigte Wert bei der C-Bewertung wesentlich höher als bei der A-Bewertung, ist der Anteil an niederfrequentem Geräusch hoch.

Messbereich einstellen

Mit der Taste LEVEL der Messbereich umgeschaltet.

de

Level:

Das Schallpegel-Messgerät testo 815 umfasst den Bereich 32...130 dB. Es stehen die Messbereiche 32...80, 50...100 und 80...130 dB zur Verfügung. Unmittelbar nach dem Einschalten befindet sich das Gerät im niedrigsten Messbereich 32...80 dB. Durch Betätigen der Taste "LEVEL" wird der Messbereich um jeweils ein Stufe nach oben weitergeschaltet. Aus dem höchsten Messbereich 80...130 dB schaltet man zurück in den niedrigsten Bereich 32...80 dB.

MAX/MIN - Hold Funktion

Mit der Taste MAX MIN die Max-Hold bzw. Min-Hold Funktion eingeschaltet. Nach Betätigen der Taste "Max/Min" erscheint im Display die Anzeige "Max". Das Gerät zeigt in diesem Modus den Maximalwert des Schallpegels seit Einstellen des Max-Modus an. In diesem Modus wird die Anzeige nur dann aktualisiert, wenn ein höherer Wert als der zuletzt angezeigte aufgetreten ist. Durch erneutes Betätigen der Taste "Max/Min" geht das Gerät in den Min-Hold Modus. Im Display erscheint die Anzeige "Min". In diesem Modus wird die Anzeige nur dann aktualisiert, wenn der Schallpegel den angezeigten Wert unterschreitet. Wird die "Max/Min" Taste noch einmal betätigt, blinkt die Anzeige Max/Min im Display. In diesem Modus wird der aktuelle Wert angezeigt und der Maximal- bzw. Minimalwert gespeichert. Die Anzeige des Maximal- und Minimalwertes erfolgt über erneutes Betätigen der Taste "Max Min". Um den Max Min Modus zu verlassen, muss die Taste "Max Min" zwei Sekunden lang gedrückt werden.

Durch Betätigen der Level-, Fast/Slow- oder A/C-Taste wird der Max-Min-Modus gelöscht.

1. Bedienung

5.3 Messen

! Schallwellen können an Wänden, Decken und anderen Gegenständen reflektiert werden. Auch das Gehäuse des Messgeräts und die messende Person sind bei falscher Handhabung Störfaktoren im Schallfeld und können zu falschen Messergebnissen führen.

Messfehler vermeiden

Das Gerätegehäuse und die Bedienperson können nicht nur den Schall, der aus einer bestimmten Richtung kommt behindern, sondern sie können sogar Reflexionen verursachen und somit erhebliche Messfehler hervorrufen. Experimente haben gezeigt, dass zum Beispiel bei Frequenzen um 400 Hz Körperfehler bis zu 6 dB entstehen können, wenn man weniger als einen Meter vom Körper entfernt misst. Bei anderen Frequenzen ist dieser Fehler zwar geringer, doch sollte ein Mindestabstand eingehalten werden. Allgemein wird empfohlen, das Messgerät mindestens 30 cm - jedoch besser 50 cm - vom Körper entfernt zu halten.

Es wird empfohlen das Gerät für genaue Messungen auf einem Stativ zu befestigen

Messung durchführen

1 Gerät einschalten
2 Messzeit ("FAST/SLOW") einstellen
3 Frequenz ("A/C") einstellen
4 Messbereich ("Level") einstellen
5 Mikrofon immer genau auf die zu messende Schallquelle richten (Bezugrichtung).
6 Mit "Max/Min" den höchsten und niedrigsten Wert speichern

Absolutdruckabhängigkeit

Werksseitig ist das testo 815 für Messungen in einer Höhe von 0 m ü. NN kalibriert. Messungen in anderen Höhen haben Messfehler zur Folge, die anhand einer Tabelle (siehe Technische Daten) korrigiert werden können. Ziehen Sie bitte vom gemessenen Wert den entsprechenden Korrekturwert ab (z.B. - 0,1 dB bei Messungen in einer Höhe von 500 m ü. NN). Vermeiden können Sie diesen Messfehler, wenn Sie vor (und nach) jeder Messung das Messgerät in der entsprechenden Höhe kalibrieren. Beachten Sie hierzu die Bedienungsanleitung des Kalibrators.

Windschutz

Der im Lieferumfang enthaltene Windschutz sollte generell bei Messungen im Freien oder beim Auftreten von Luftbewegungen aufgesetzt werden. Windgeräusche am Mikrofon verursachen einen Messfehler, da sich das Nutzsignal (der Geräuschquelle) und das Windgeräusch addieren.

Der Windschutz verfälscht den Messwert nicht.

Über- und Untersteuerung

Das Schallpegelmessgerät kontrolliert bei jedem Messzyklus, ob der gemessene Schallpegel im Gültigkeitsbereich des jeweiligen Messbereiches liegt. Abweichungen werden durch "Over" bzw. "Under" auf dem Display angezeigt. Die Kriterien für Über- bzw. Untersteuerung sind allerdings verschieden. Übersteuerung wird signalisiert, wenn der während des letzten Messzyklus aufgetretene Maximalwert (Spitzenwert z.B. kurzer Tonimpuls, Knall) zu groß war. Dieser Wert kann bedeutend größer als der angezeigte Effektivwert des Schallpegels sein. Es kann daher "Over" signalisiert werden, obwohl ein Schallpegel im normalen Rahmen des jeweiligen Messbereiches angezeigt wird. "Under" orientiert sich dagegen am gemessenen Effektivwert und wird daher bei einfacher Unterschreitung der unteren Grenze des Messbereichs gesetzt.

1. Bedienung

5.4 Kalibrierung

Das Schallpegel-Messgerät testo 815 ist bereits im Werk kalibriert worden. Zur Überprüfung der Genauigkeit ist es aber empfehlenswert, besonders wenn das Gerät lange nicht benutzt wurde, eine Nachkalibrierung mit dem Kalibrator durchzuführen. Bei Messungen unter rauen Bedingungen, in großen Höhen, bei hoher Luftfeuchte oder bei besonders hohen Anforderungen an die Messergebnisse, sollte das Gerät testo 815 vor und nach der Messung mit dem Kalibrator überprüft werden.

Zum Kalibrieren wird der Kalibrator mit einer Drehbewegung auf das Mikrofon aufgesetzt. Schalten Sie das Schallpegelmessgerät ein und stellen Sie es auf den Messbereich 50-100 dB, Zeitbewertung "Fast" und Frequenzbewertung "A" ein.

Anschließend wird der Kalibrator eingeschaltet, indem Sie den Schalter auf mittlere Stellung (94 dB) bringen. Bei einer Abweichung des angezeigten Wertes können Sie das Schallpegelmessgerät mit beiliegendem Abgleichschraubendreher nachjustieren. Danach kann überprüft werden, ob auch der zweite Pegel des Kalibrators innerhalb der Fehlergrenze von ± 0,2 dB angezeigt wird. Bitte beachten Sie, dass Sie dazu den entsprechenden Messbereich (80-130 dB) auswählen müssen. Liegt der angezeigte Wert nicht innerhalb der Fehlergrenze, wenden Sie sich bitte an unseren Service.

6. Wartung und Pflege

6.1 Batteriewechsel

Erscheint im Display das Batteriesymbol, beträgt die Standzeit noch ca. 10 Std. Um Fehlmessungen zu vermeiden wird empfohlen, die Batterie baldmöglichst zu wechseln.

1 Schraube auf der Rückseite des testo 815 mit einem Schraubendreher lösen und Gehäuserückseite entfernen.
2 Auf der Gehäuserückseite befindet sich das Batteriefach.
3 Verbrauchte Batterie herausnehmen und neue Batterie, Typ 9V Block einsetzen (Polung beachten).
4 Gehäuserückseite wieder aufsetzen und mit Schraubendreher die Schraube vorsichtig festziehen.

6.2 Mikrofon

Im Gehäusekopf befindet sich ein robustes, langzeitstabiles Messmikrofon. Eine Funktionsüberprüfung kann mit dem Kalibrator vorgenommen werden. Ein verschmutztes Gehäuse kann mit Alkohol (Isopropanol) gereinigt werden.

Unbedingt darauf achten, dass keine Flüssigkeit in das Messmikrofon eindringt.

Der aufgesteckte Windschutz schützt das Mikrofon auch vor Staub und Feuchtigkeit.

Bei defektem Mikrofon (vgl. Kalibrierung) wenden sie sich bitte an unseren Service.

6.3 Messgerät

Das testo 815 ist wartungsfrei und unterliegt daher keinen besonderen Wartungsintervallen. Reinigen Sie das Gehäuse mit einem feuchten Tuch. Schwache Haushaltsreiniger dürfen verwendet werden.

Zum Reinigen niemals scharfe Reinigungs- oder Lösungsmittel verwenden.

7. Technische Daten

7. Technische Daten

Eigenschaft Werte

Messwertaufnehmer: ½ Zoll Elektret-Kondensator Messmikrofon

Messbereich gesamt: 32...130 dB

Pegelbereiche: 32...80 dB

50...100 dB

80...130 dB

Frequenzbereich: 31,5 Hz bis 8 kHz

Frequenzbewertung: A/C

Bezugsfrequenz: 1000 Hz

Ersatzimpedanz des Mikrofons: 1kΩ bei 1 kHz

Absolutdruckabhängigkeit: -1,6*10 -3 dB/hPa

Zeitbewertung: 125 ms (Fast) oder

1 s (Slow)

Genauigkeit: ± 1,0 dB (unter Referenzbedingungen : 94dB bei 1kHz)

Anzeige: 4-stellige LCD - Anzeige, Höhe 13mm

Auflösung: 0,1 dB

Anzeigeaktualisierung: 0,5 s

Stativgewinde: 14 Zoll

Batterie: 9V Block (6F 22)

Batteriestandzeit: ca. 70 Stunden (Alkali-Mangan)

Betriebstemperatur: 0...+40°C

Betriebsfeuchte: 10 bis 90 %rF

Lagertemperatur: -10...+60°C

Lagerfeuchte: 10 bis 75 %rF

Gehäusematerial: ABS

Absolutdruckabhängigkeit

Höhe in m ü. NN	Druck p in mbar	Korrektur in dB
0 - 250	1013 - 984	0,0
>250 - 850	983 - 915 -0,1
>850 - 1450	914 - 853 -0,2
>1450 - 2000	852 - 795 -0,3

Korrekturwerttabelle

Relative Feuchte: 65 % rF

Bezugswert Schalldruckpegel: 124 dB

Temperaturbereich mit Abweichung <0,5 dB: 0...40 °C

Temperatur in °C	Korrektur in dB
-10	-0,8
50	1

Frequenzbewertung

Nennfrequenz in Hz A-Bewertung C-Bewertung Fehlergrenzen
in Hz in Hz in Hz Klasse 2
31,5 -39,4 -3,0 ±3
63 -26,2 -0,8 ±2
125 -16,1 -0,2 ±1,5
250 -8,6 -0,0 ±1,5
500 -3,2 -0,0 ±1,5
1000 0 0	±1,5
2000 +1,2	-0,2 ±2
4000 +1,0	-0,8 ±3
8000 -1,1	-3,0 ±5

de

8. Zubehör und Ersatzteile

Bezeichnung	Artikel-Nr.
Schallpegelmessgerät testo 815inkl. Batterie, Bedienungsanleitung, Schraubendreher, Windschutz	0563 8155
Kalibrator	0554 0452
Windschutz	0193 0815
9V-Akku	0515 0025
Ladegerät zum externen Laden der Akkus	0554 0025
Schraubendreher	0554 0818

1. Messtechnische Grundlagen

9. Messtechnische Grundlagen

Druck und Schall

Geräusche sind Schalldruckänderungen der Luft. Unter Normalbedingungen herrscht ein Luftdruck von 1013 mbar, um dessen Wert der Schalldruck der Geräuschquelle schwankt. Das menschliche Ohr nimmt diese Druckschwankungen wahr und setzt sie in Nervenimpulse um. Dabei ist das Ohr ein Drucksensor mit enormen Dynamikumfang. Das leiseste für Menschen wahrnehmbare Geräusch verursacht Druckschwankungen von 0,0002 μbar (entspr. 0 dB), das lauteste Geräusch (das wir ohne Schmerzen wahrnehmen können) hat einen Schalldruckpegel von 635 μbar (entspr. 130 dB).

Das entspricht einem Druckunterschied um das 3.000.000fache. Da die Angabe des Druckes in mbar sehr unhandliche Zahlen ergeben würde, führt man eine logarithmische Schreibweise ein und rechnet mit Pegelwerten. Dabei entspricht eine Pegelzunahme von 20 dB einer Druckzunahme um das 10 fache. Ein Schallpegelmesser nach EN 60651 misst den frequenzbewerteten Effektivwert des Schallpegels, er ist ein Maß für die insgesamt während der Messzeit umgesetzte Schallenergie.
