EHC 933 011 E - Ofen AMICA - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts EHC 933 011 E AMICA als PDF.
| Produkttyp | Elektro-Einbauofen |
| Marke | Amica |
| Modell | EHC 933 011 E |
| Abmessungen (B x H x T) | 595 x 595 x 575 mm |
| Innenvolumen | 65 L |
| Nettogewicht | 35 kg |
| Gesamtleistung | 3,2 kW |
| Spannung / Frequenz | 230 V / 50 Hz |
| Energieeffizienzklasse | A |
| Anzahl der Funktionen | 8 |
| Hauptfunktionen | Heißluft, Grill, Ober-/Unterhitze, Auftauen, Unterhitze, Oberhitze, Umluft, Beleuchtung |
| Reinigungsart | Katalytisch |
| Kindersicherung | Ja |
| Kaltfronttür | Ja (3-fach Verglasung) |
| Mitgeliefertes Zubehör | Grillrost, Fettpfanne, Emaille-Backblech |
| Installationsart | Einbaugerät |
| Reparaturfähigkeitsindex | 8,4 / 10 |
| Garantie | 2 Jahre |
| Herstellungsland | Polen |
Häufig gestellte Fragen - EHC 933 011 E AMICA
Benutzerfragen zu EHC 933 011 E AMICA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ofen kostenlos im PDF-Format! Finden Sie Ihr Handbuch EHC 933 011 E - AMICA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EHC 933 011 E von der Marke AMICA.
BEDIENUNGSANLEITUNG EHC 933 011 E AMICA
(D) BEDIENUNGSANLEITUNG......2
(F) NOTICE D'UTILISATION......41
Der Einbauherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein.
Bevor der Einbauherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.
Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.
Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.
Achtung!
Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.
Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Bedienelemente 9
Ihr Herd stellt sich vor....12
Installation.... 13
Bedienung 19
Backen und Braten – Praktische Hinweise 30
Allgemeine Pflegehinweise 33
Wenn's mal ein Problem gibt....39
Technische Daten 40
Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden.
Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen.
Achtung! Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt (Brandgefahr!).
Versuchen Sie Flammen niemals mit Wasser zulöschen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtentflammbaren Decke.
Achtung! Verwenden Sie die Kochfläche nicht als Ablagefläche (Brandgefahr!).
Achtung! Sollten Sie auf der Kochfläche Beschädigungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung (Stromschlaggefahr!).
Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts.
Zugängliche Teile können bei Be nut zung heiß werden. Kinder fern halten.
Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegenstände, die die Oberfläche beschädigen könnten (Entstehung von Sprüngen oder Brüchen).

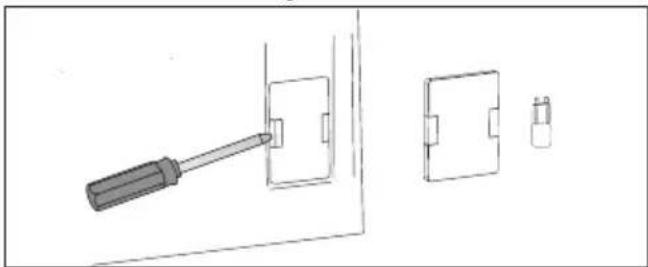

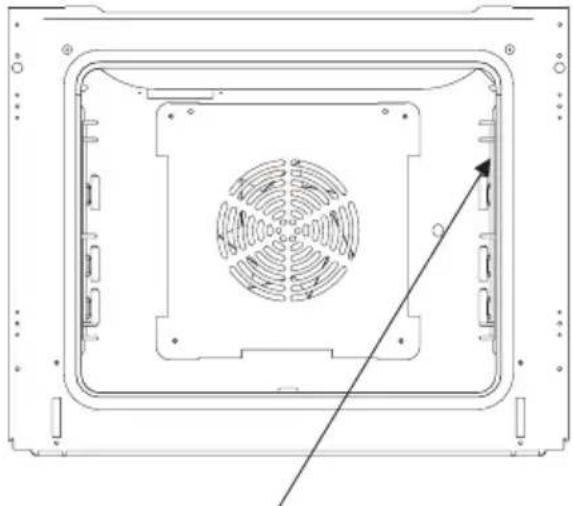

Achtung. Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist.
Zur Reinigung des Geräts keine Dampfreiniger verwenden.
Verbrühungsgefahr! Heißer Dampf kann beim Öffnen der Gerätetür entweichen. Während oder nach dem Garbetrieb die Gerätetür vorsichtig öffnen. Beim Öffnen nicht über die Gerätetür beugen. Beachten Sie, dass Dampf je nach Temperatur nicht sichtbar ist.
- Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochflächen aufliegen, da deren Isolierung nicht hitzebeständig ist.
- Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden.
- Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betrifft insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und dadurch eine bleibende Beschädigung verursachen kann. Etwaige Verschmutzungen sind laufend zu beseitigen.
- Zur Vermeidung von irreversiblen Veränderungen des Kochfelds darf Geschirr mit feuchtem Boden nicht auf warme Kochflächen gestellt werden.
- Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf Glaskeramik-Kochfeldern geeignet ist.
- Bei Feststellung einer Beschädigung des Kochfelds – Kratzern, Rissen oder Absplitterungen – ist der Betrieb des Herdes sofort abzubrechen und die Reparatur bei der Kundendienststelle zu melden.
- Das Kochfeld nicht einschalten, ohne vorher ein Kochgeschirr darauf zu stellen.
- Scharfkantiges Geschirr, das eine Beschädigung des Kochfelds verursachen kann, darf nicht benutzt werden.
- Nicht auf die sich vorheizenden (nicht mit Geschirr überdeckten) Halogen-Kochflächen schauen.
- Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geöffnete Backofentür und Kochgeschirr mit einem Gewicht über 25 kg auf die Kochflächen gestellt werden.
- Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwenden; sie können die Oberfläche zerkratzen, was dazu führen kann, dass das Glas springt.
- In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sämtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden.
- Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbedingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden.
- Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei denn, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde.
- Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen.
- Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestimmungsgemäß und kann gefährlich sein.
Wer Energie verantwortlich verbraucht, der schont nicht nur die Haushaltskasse, sondern handelt auch umweltbewusst. Seien Sie dabei! Sparen Sie Elektroenergie! Folgendes können
• Das richtige Kochgeschirr benutzen.
Töpfe mit flachem und dickem Boden sparen bis zu 1/3 an Strom. Deckel nicht vergessen, sonst ist der Stromverbrauch 4-mal so hoch!
- Kochgeschirr auf die Kochfläche abstimmen.
Das Kochgeschirr sollte nie kleiner als die Kochfläche sein.
- Kochflächen und Topfböden stets sauber halten.
Verschmutzungen stören die Wärmeübertragung – sind sie erst einmal stark eingebrannt, ist die Reinigung oft nur noch mit umweltbelastenden Mitteln möglich.
- Unnötiges „Topfgucken“ vermeiden.
Auch die Backofentür nicht unnötig oft öffnen.
Rechtzeitig herunterschalten und Restwärme nutzen.
Bei langen Garzeiten 5-10 Minuten vor Ende der Garzeit ausschalten. Sie sparen bis zu 20% an Strom.
- Backofen nur bei größeren Mengen einsetzen.
Fleisch mit einem Gewicht bis zu 1 kg lässt sich sparsamer im Topf auf dem Herd garen.
- Nachwärme des Backofens nutzen.
Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten.
Wichtig! Bei Betrieb mit Zeitschaltuhr entsprechend kürzere Garzeiten einstellen.
- Backofentür gut geschlossen halten.
Durch Verschmutzungen an den Türdichtungen geht Wärme verloren. Deshalb: Am besten sofort beseitigen!
- Herd nicht direkt neben Kühl- oder Gefrieranlagen einbauen.
Deren Stromverbrauch steigt dadurch unnötig.
Für den Transport haben wir das Gerät durch die Verpak- kung gegen Beschädigung gesichert. Nach dem Auspacken entsorgen Sie bitte umweltfreundlich die Verpak-
kungsteile.
Alle Verpackungsmaterialien sind umweltverträglich, hundertprozentig wieder zu verwerten und wurden mit einem entsprechenden Symbol gekennzeichnet.
Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten.
Nach Beendigung der Benutzung des Geräts darf es nicht zusammen mit dem gewöhnlichen Hausmüll entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle für Elektro- und elektronische Geräte abzuge-
ben. Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert.
Die bei der Herstellung dieses Geräts eingesetzten Materialien sind ihrer Kennzeichnung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertstoffen oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Beitrag zum Umweltschutz.
Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von Ihrer Gemeindeverwaltung informiert.

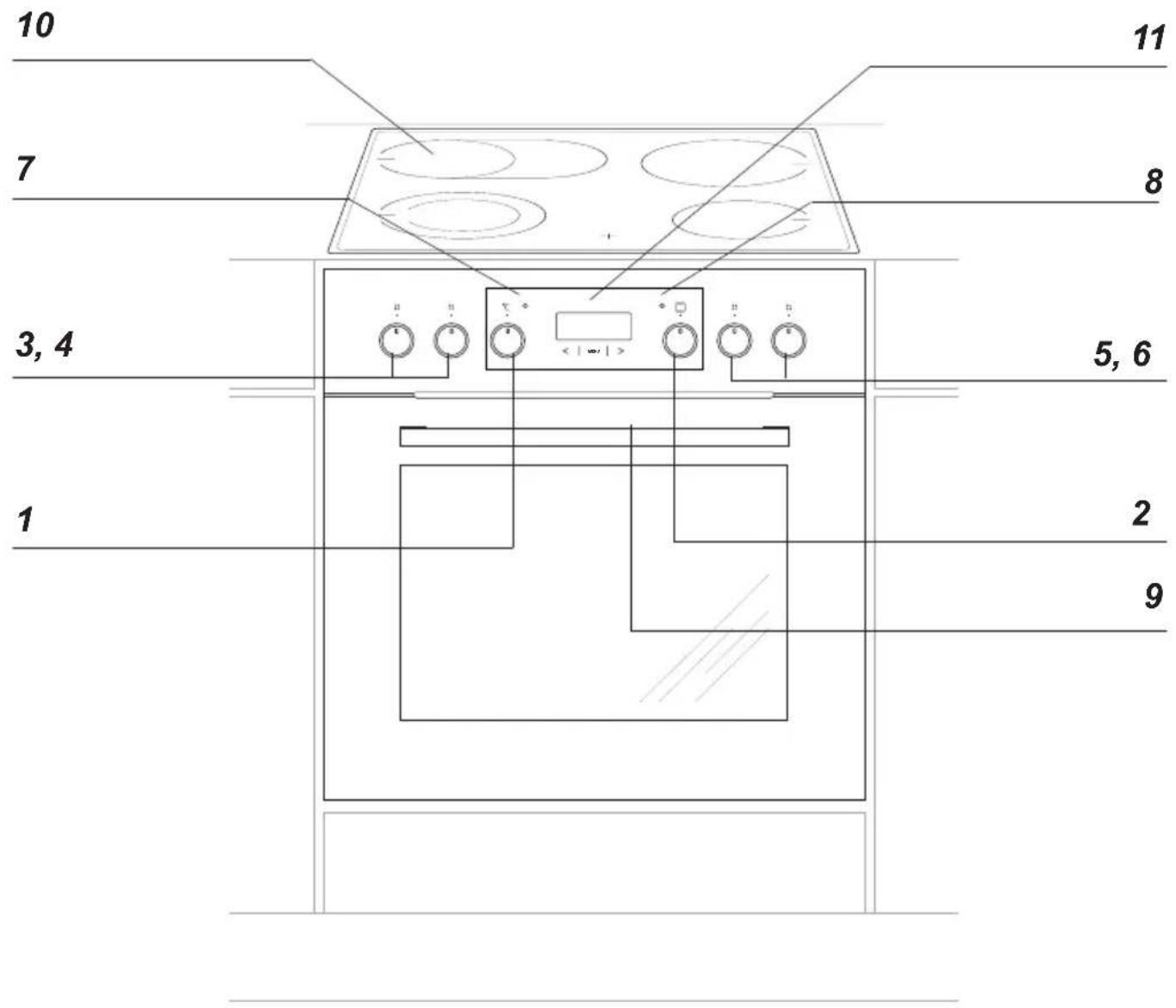

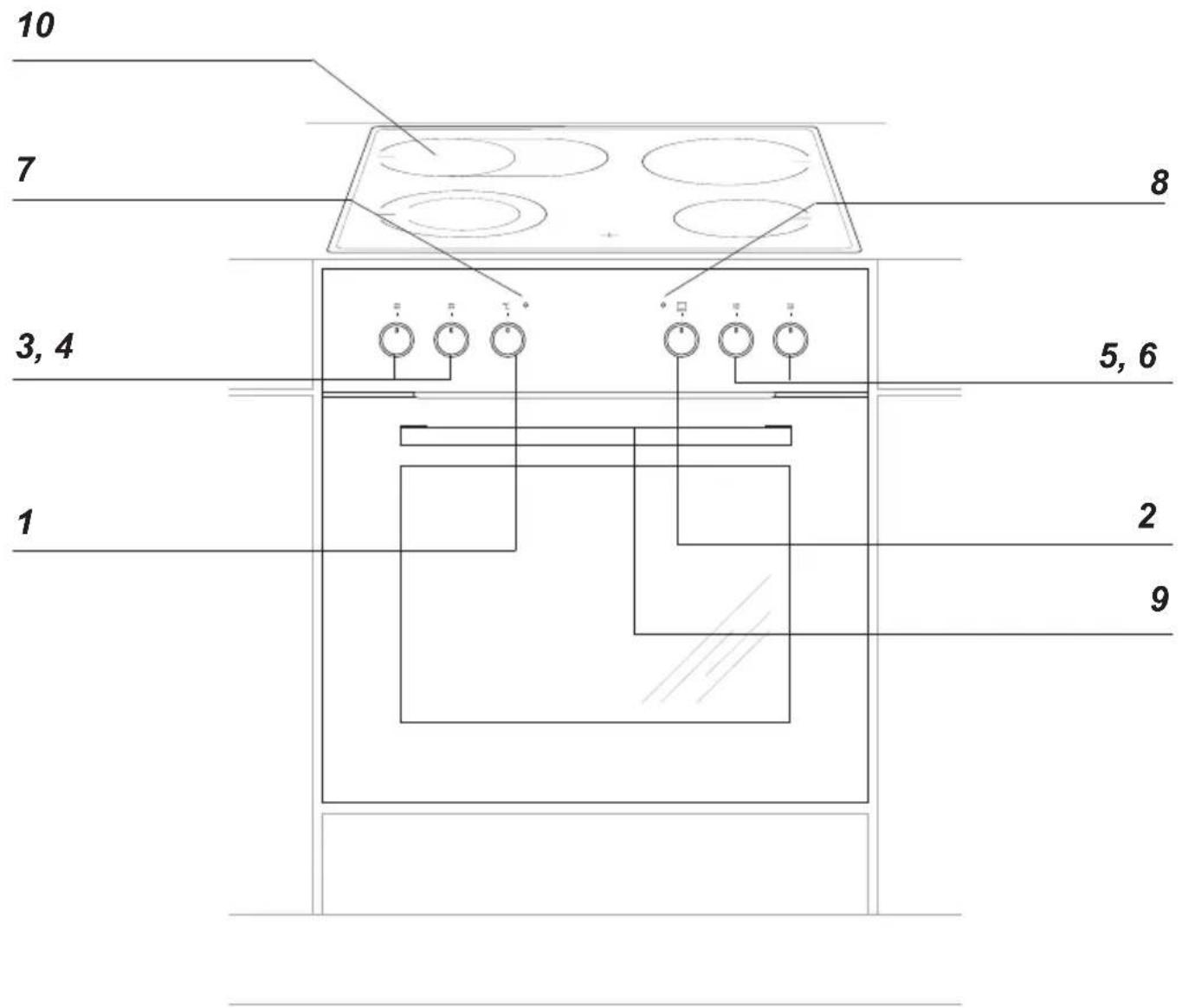

BEDIENELEMENTE
1 Backofen-Temperaturregler
2 Backofen-Funktionsregler
3, 4, 5, 6 Schalter für Kochflächen
7 Kontrollleuchte (Heizunganzeige) L
8 Kontrollleuchte (Betriebsanzige) R
9 Türgriff
10 Glaskeramik-Kochfeld
11 Zeit schaltuhr
1 Backofen-Temperaturregler
2 Backofen-Funktionsregler
3, 4, 5, 6 Schalter für Kochflächen
7 Kontrollleuchte (Heizunganzeige) L
8 Kontrollleuchte (Betriebsanzige) R
9 Türgriff
10 Glaskeramik-Kochfeld

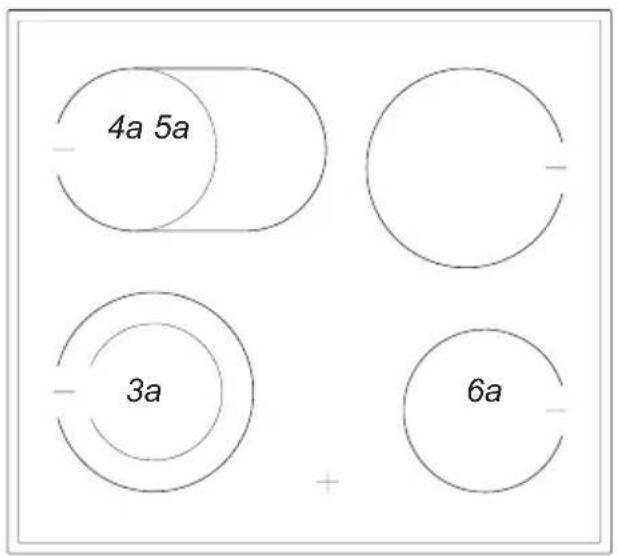

Glaskeramik-Kochfeld
3a ∅ 18 / ∅ 12 cm
4a ∅ 14 x 25 cm
5a ∅ 18 cm
6a ∅ 14,5 cm
Ausstattung des Herdes – Zusammenstellung:
Grillrost (Gitterrost)
*vorhanden nur bei einigen Modellen
Vorbereitung der Arbeitsplatte der Küchenmöbel für den Einbau des Kochfelds
- Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der Herd entspricht der Wärmeschutzklasse Y, d.h. er darf nur auf einer Seite neben höheren Küchenmöbeln oder Wänden eingebaut werden.
- Die Arbeitsplatte des Möbels muss zwischen 28 und 40 mm dick und mindestens 600 mm tief sein. Sie muss flach sein und waagerecht liegen. Die Arbeitsplatte ist an der Wand gegen überlaufende Flüssigkeiten und Feuchte abzudichten.
- Der Abstand zwischen der Ausschnittkante und der Kante der Arbeitsplatte sollte vorne mind. 60 mm und hinten mind. 50 mm betragen.
- Die Einbaumöbel müssen auf der Oberfläche furniert und die zum Verkleben eingesetzten Klebstoffe gegen die Temperatur von 100°C beständig sein. Bei Nichterfüllung dieser Anforderung kann es zur Verformung der Oberfläche und zum Ablösen des Furniers kommen.
- Die Ausschnittkanten sollten mit einem gegen Aufquellen der Feuchtigkeit beständigen Mittel geschützt sein.

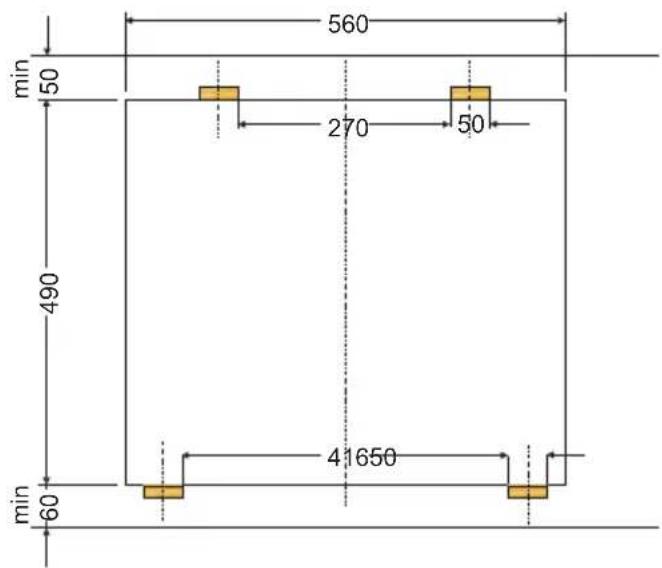

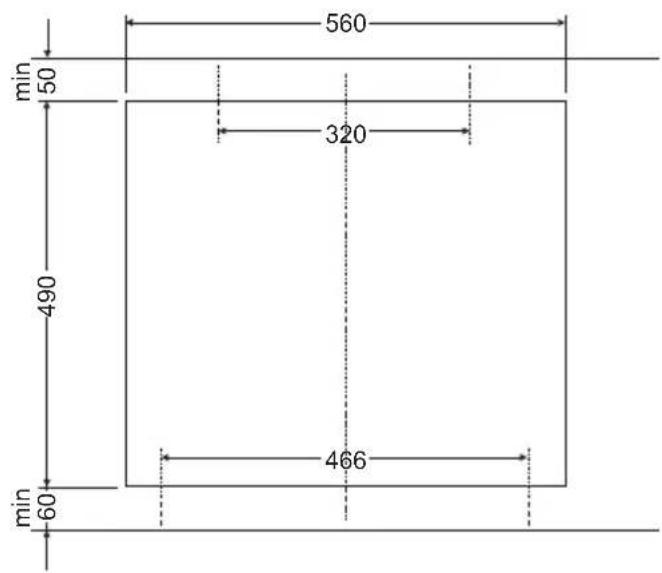

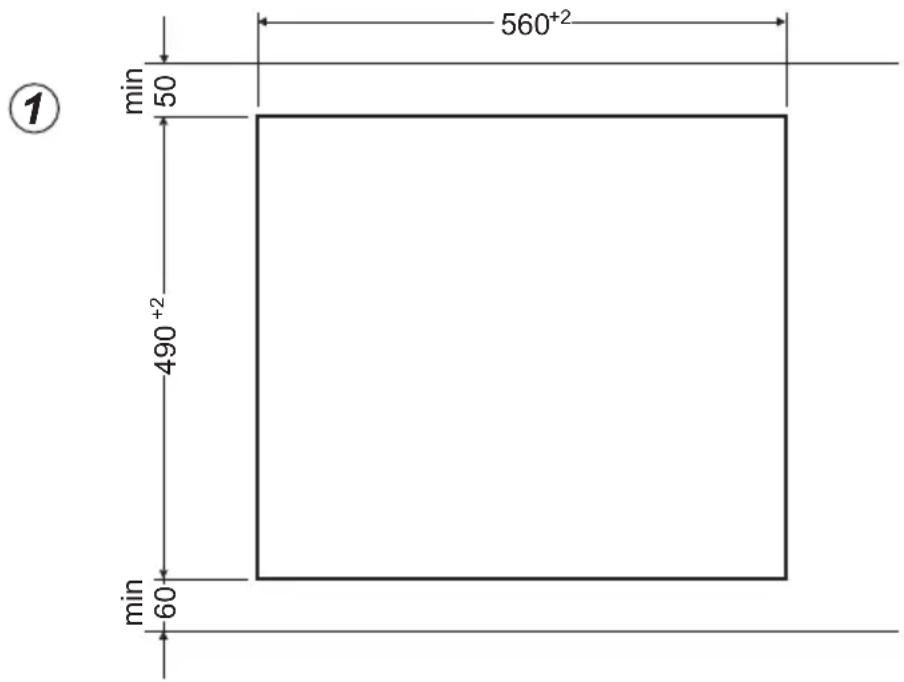

- Den Ausschnitt in der Arbeitsplatte nach Maßen gemäß Zeichnung 1 vorbereiten.
Montage der Schaumstoff-Dichtung \*
Der Einbau des Geräts ohne Schaumstoff-Dichtung ist verboten.

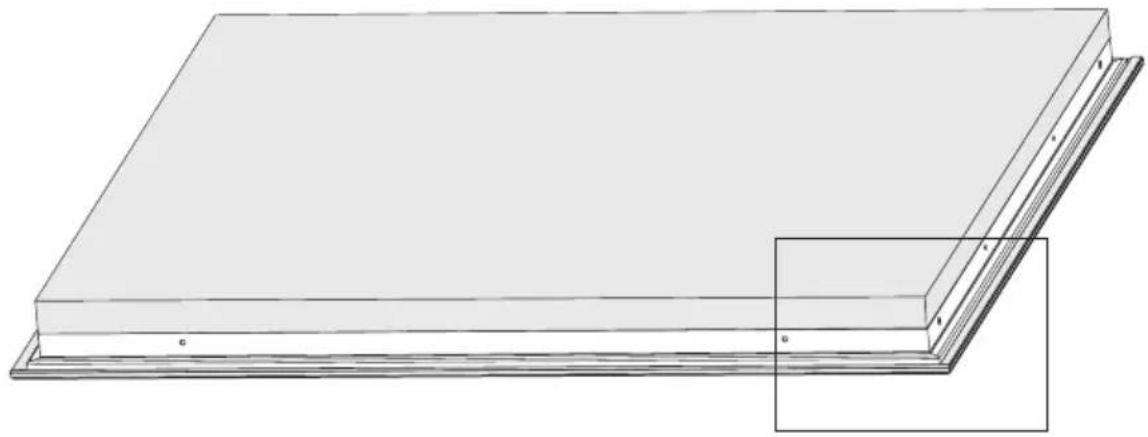

Die Dichtung ist am Gerät folgenderweise anzubringen.
Vor Einbau des Geräts in der Küchenarbeitsplatte ist die mit dem Gerät mitgelieferte Schaumstoff-Dichtung an der Unterseite des Rahmens der.
Küchenarbeitsplatte anzubringen:
- Die Schutzfolie von der Dichtung entfernen,
- Die Dichtung anschließend an der Unterseite des Rahmens anklebeni (Abb.)
* bei einigen Modellen ist die Dichtung an der Platte angeklebt

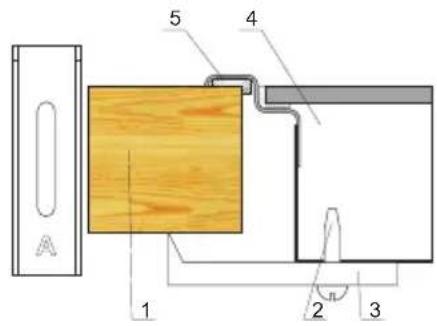

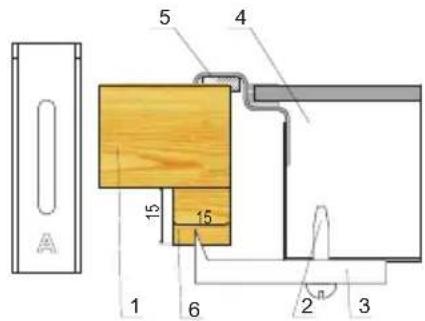

Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel
- Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern "A" einzusetzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnehmen. Für die Befestigung einer 28 mm dicken Arbeitsplatte sind neben den Halteklammern "A" zusätzlich 4 Holzstücke mit Maßen von 15x15x50 mm einzusetzen. Die Montage ist der Abb. 4 und Abb. 5 zu entnehmen.
• Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld überprüfen.
• Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben.
• Die Arbeitsplatte sauber machen, das Kochfeld in die Öffnung einsetzen und bis zur Arbeitsplatte andrücken.
• Die Halteklammern vertikal zum Kochfeldrand einstellen und bis zum Anschlag anschrauben.
2
1 - Arbeitsplatte
2 - Schraube
3 - Halteklammer
4 - Kochfeld
5 - Kochfelddichtung
3
4
1 - Arbeitsplatte
2 - Schraube
3 - Halteklammer
4 - Kochfeld
5 - Kochfelddichtung
6 - Holzstück
5

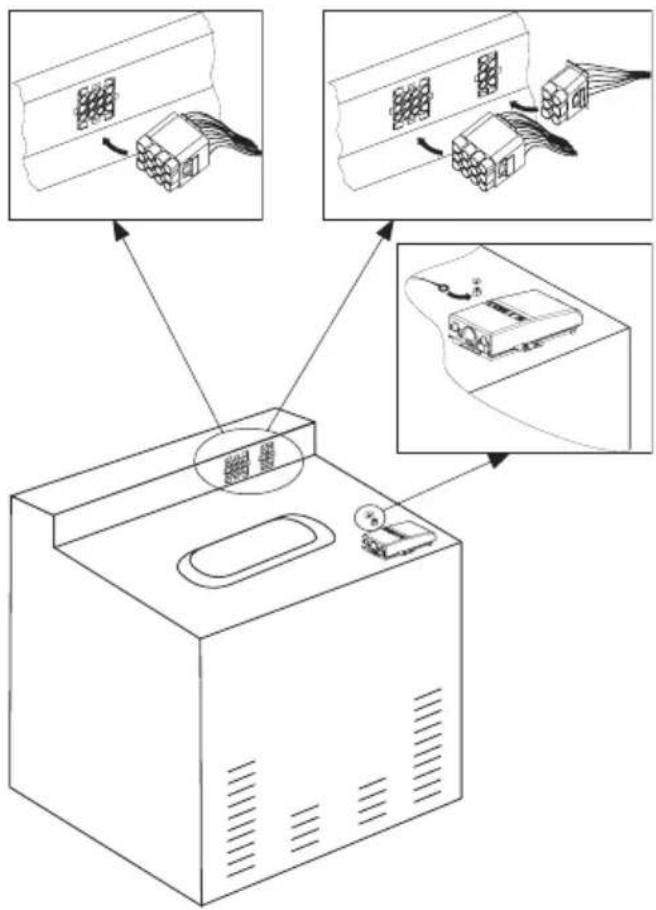

Einbau des Backofens:

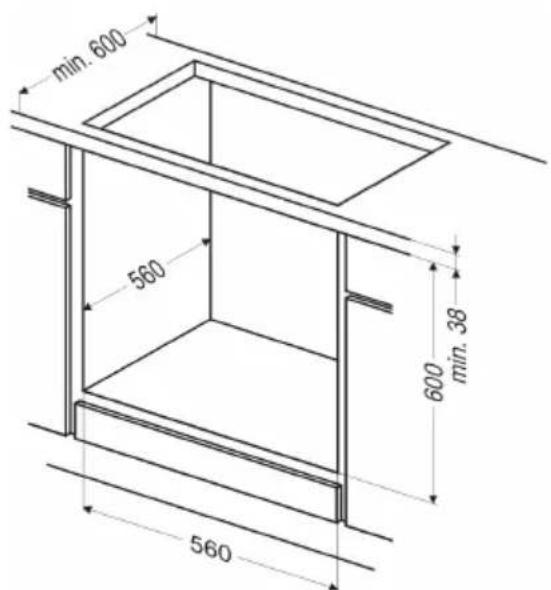

- Öffnung im Umbauschrank für den Einbau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten (Abb. A),
- bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschließen,
- den Backofen ein Stück weit in den vorher angefertigten Umbauschrank schieben und an das Kochfeld anschließen. Abb. B),
- unbedingt die Nullungsleitung des Kochfelds (gelb-grün) an die in der Nähe der Anschlussdose platzierte Nullklemme des Backofens (Bezeichnung ⏚) anschließen,
- den Backofen vollständig in den Umbauschrank schieben und mit vier Schrauben an den auf der Skizze dargestellten Stellen in dieser Position sichern. (Abb.C).
Abb. A
Der Einbau muss bei abgeschalteter Stromversorgung durchgeführt werden.
Elektrischer Anschluss
Achtung!
Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen.
Hinweise für die Elektrofachkraft
Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N\~50Hz) ausgelegt. Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der Anschlussleiste gemäß dem nachfolgenden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen.
Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen.
Achtung!
Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneten Anschlussleiste angeschlossen werden muss. Die Elektroinstallation des Herdes sollte mit einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betragen.
Vor Anschluss des Herdes an das Stromnetz sind die Informationen auf Typenschild und Schaltplan durchzulesen.

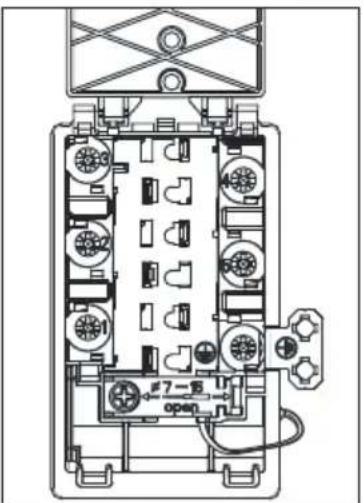

Anschlussdose öffnen: Zum Entriegeln Schraubendreher ansetzen (1) und geringfügig nach unten bewegen (2).
Anschluss-Schaltplan
| Schema möglicher AnschlüsseAchtung! Spannung der Heizelemente 230V.Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PE verbunden werden. |  | Empfohlene Art der Anschluss-leitung | ||
| 1. | Bei 230V Netz Einphasenanschluss mit Betrieb snull. Brücken verbinden die Klemmen 1-2-3 sowie Klemmen 4-5 Schutzleiter auf ± | 1/N~ |  | H05VV-F3G4 |
| 2. | Bei 400/230 Netz Zweiphasenanschluss mit Be trieb snull. Brücken verbinden Klemmen 2-3 so wie 4-5. Schutzleiter auf ± | 2/N~ |  | H05VV-F4G2,5 |
| 3. | Bei 400/230V Netz Dreiphasenanschluss mit Be trieb snull. Brücken verbinden 4-5. Phasen re ihnen fol ge nach 1-2-3. Null auf 4-5, Schutzleiterauf ± | 3/N~ |  | H05VV-F5G1,5 |
| L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter | ||||
Vor dem ersten Einschalten des Backofens
- vorhandene Verpackungsteile vom Kochfeld und vom Backofen entfernen, Backofen-Innenraum und Kochfeld von Konservierungsmitteln reinigen,
- Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen,
- Raumbelüftung einschalten oder Fenster öffnen,
- Backofen bei 250°C, etwa 30 min. eingeschaltet lassen, Verschmutzungen entfernen und genau reinigen, Kochflächen etwa 4 min. ohne Kochgeschirr eingeschaltet lassen.

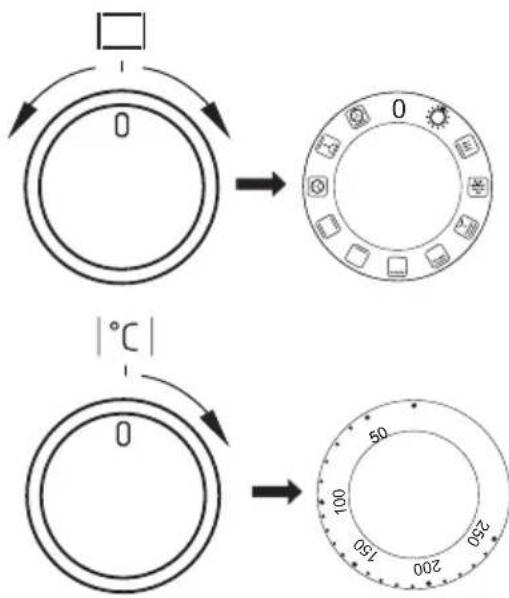

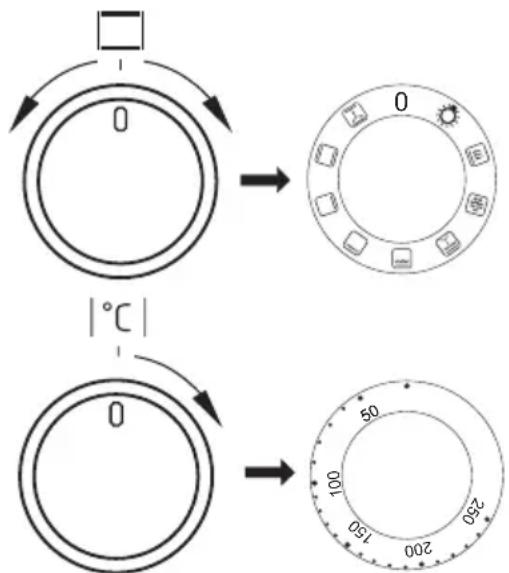

Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen:
- den Regler leicht eindrücken und loslassen,
- auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.

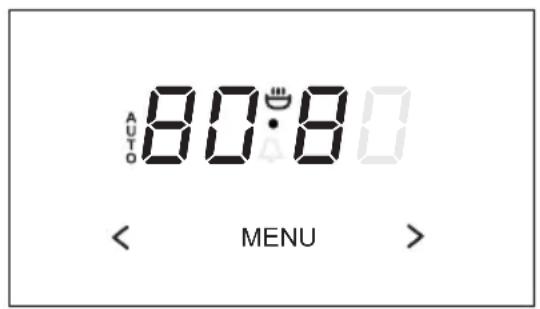

Bei Backöfen mit Zeitschaltuhr Tb erscheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit „0.00“. Aktuelle Uhrzeit auf der Zeitschaltuhr einstellen. Ohne die Einstellung der aktuellen Uhrzeit läßt sich der Backofen nicht betreiben.
Wichtig!
Der elektronische Programmschalter Tb ist mit Sensoren ausgestattet, die durch Berühren der gekennzeichneten Oberfläche mit den Fingern bedient werden.
Jede Umsteuerung eines Sensors wird durch ein akustisches Signal bestätigt.
Die Oberfläche der Sensoren muss sauber gehalten werden.
Wichtig!
Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.
Schalter für Kochflächen

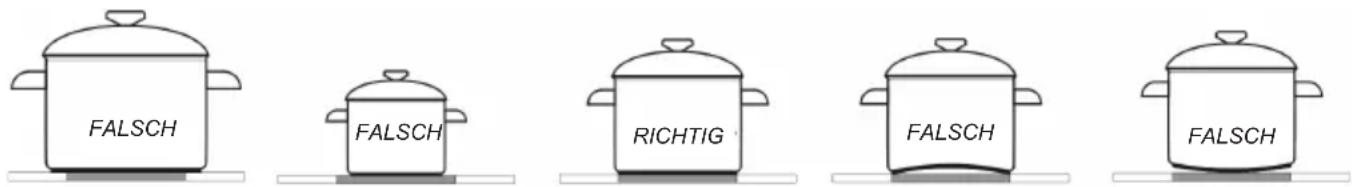

Das richtige Koch- und Backgeschirr
Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch fläche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergrößerte Kochfläche mit den Maßen 140x250 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. Es ist zu beachten, dass zum Kochgeschirr immer passende Deckel verwendet werden. Es empfiehlt sich, Kochgeschirr mit dickem Boden und einer schwachen Innenwölbung zu verwenden.
Verschmutzte Kochstellen- und Geschirroberflächen verhindern eine vollständige Wärmeausnutzung.
Die richtige Heizleistung
Die Kochflächen verfügen über eine differenzierte Heizleistung. Die Heizleistung lässt sich stufenweise regulieren, indem man den Schalter nach rechts oder links dreht.
Die Kennzeichnungen auf der Außenseite des Reglers entsprechen den einzelnen Positionen der Heizleistung der jeweiligen Kochflächen.
Beispiele für Reglereinstellungen
0 Aus
- MIN. Warmhalten
1 Dünsten von Gemüsen, Schonendes Kochen
- Kochen von Suppen, mehreren Speisen
2 Schwaches Braten
• Anbraten von Fleisch, Fisch
3 MAX. Schnelles Erwärmen, Schnellkochen, Braten

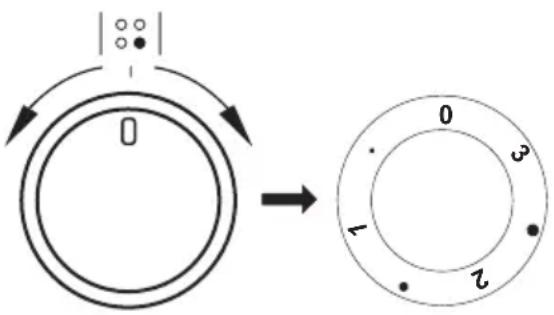

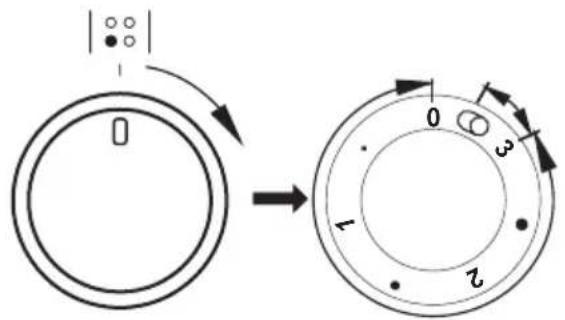

Vergrößerte Kochfläche einschalten
Wichtig!
Das Einschalten der Kochfläche darf nur durch das Drehen des Reglers im Uhrzeigersinn erfolgen. Das Einschalten in der Gegenrichtung kann den Regler beschädigen.
Bei einer Schalterstellung von „0 ● 1 ● 2 ● 3“ ist die innere Kochfläche in Betrieb und die Wärmemenge für das Kochgeschirr ist leicht regulierbar. Kurzes Drehen des Schalters auf die Position – Schaltet die äußere Kochfläche ein. Ab jetzt lässt sich die Wärmemenge von beiden Kochflächen leicht regulieren, denn der innere Schalter wird beide Kochflächen erst nach Rückstellung des Reglers auf die 0-Position abschalten.
Restwärmeanzeige
Wenn die Temperatur einer Kochfläche 50°C übersteigt, wird dies durch das Leuchten eines entsprechenden Restwärmeanzeigefeldes signalisiert.
Das Leuchten der Restwärmeanzeige warnt den Bediener vor einem zufälligen Berühren der heißen Kochfläche.
Nach Ausschalten der Heizleistung kann für 5-10 Minuten die angefallene Restwärme noch für verschiedenen Zwecke genutzt werden, z.B. zum Aufwärmen oder Warmhalten von Speisen, ohne dass die Heizleistung eingeschaltet werden muss.

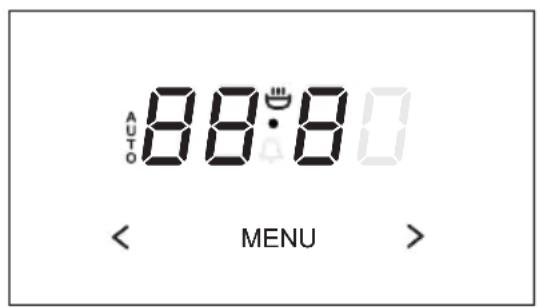

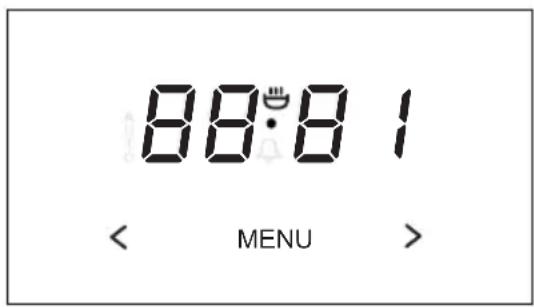

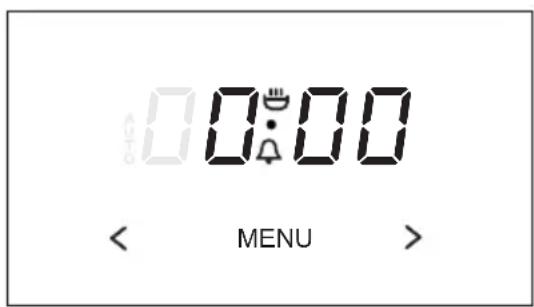

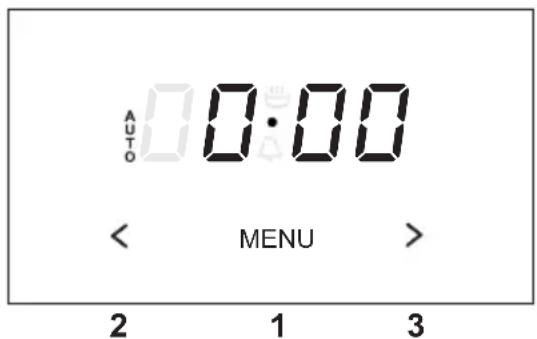

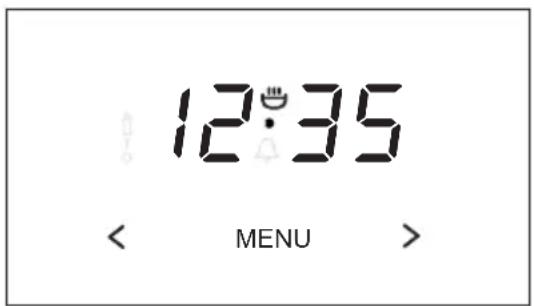

Elektronische schaltuhr\*
A - Anzeigefeld
MENU -Anwahltaste für Betriebsfunktionen 1
<- Sensor „-” 2
- Sensor „+” 3
Uhrzeit einstellen

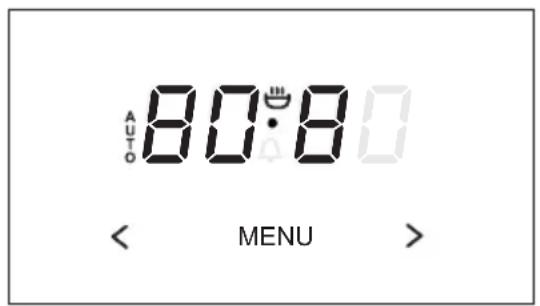

Beim Netzanschluss oder bei er neu tem Ein schal ten nach vorherigem Netzspannungsausfall wird an der An zei ge Uhr 0.00 angezeigt.
- Sensor 1 drücken und solange gedrückt halten;inderAnzeigeerscheintdann.
- Uhrzeit mit den Sensoren 2 und 3 einstellen.
Nach Ablauf von ca. 7 sek. nach Uhrzeiteinstellung werden die neuen Daten ge speichert.
Achtung! Ohne eingestellte Uhrzeit ist die Backofenfunktion unmöglich.
Timer
Zeitdauer ist im Bereich von 1 Minute bis 23 Stun den und 59 Minuten. Um den Timer einzustellen, sindfolgende Tätigkeitendurchzuführen:
- Sensor 1 drücken und solange gedrückt hal ten; in der Anzeige er scheint dann,
- Zeitdauer am Timer mit den Sensoren 3 und 2 einstellen. Die eingestellte Zeitdauer ist an der Anzeige zu sehen und die Betriebsfunktion 📞 leuchtet.
Nach Ablauf der eingestellten Zeitdauer wird ein Schallsignal ausgelöst und die Betriebsfunktion fängt wieder an zu blinken.
- Sensoren 1, 2 oder 3 drücken, um das Schallsignal abzustellen; dann erlischt die Betriebsfunktion und in der Anzeige wird die Uhrzeit angezeigt.
Achtung!
Wenn das Schallsignal nicht manuell abgestellt worden ist, wird es au to ma tisch nach Ablauf von ca. 7 Minuten au to ma tisch abgeschaltet.
*vorhanden nur bei einigen Modellen
Halbautomatischer betrieb
Wenn der Backofen in einem vor ge ge be nen Zeitpunkt abgeschaltet werden soll, sind folgende Tätigkeitendurchzuführen:
- Knebelgriffe der Backofenfunktionen und der Temperaturindiegewünschten Positionen bringen, bei denen der Backofen be trieben werden soll,
- Sensor 1 solange gedrückt halten, bis der Anzeige erscheint dann:
- gewünschte Betriebsdauer mit den Sensoren 3 und 2, im Bereich von 1 Minute bis zu 10 Stun den einstellen.
Die eingegebene Zeitdauer wird nach ca. 7 Sekunden gespeichert und in der Anzeige er scheint wieder die Uhrzeit, wobei die Betriebsfunktion AUTOleuchtet.
Nach Ablauf der eingestellten Zeitdauer wird der Backofen automatisch ab ge schal tet, es er tönt ein Schallsignal und die Betriebsfunktion AUTO beginnt zu blinken;
- Knebelgriffe der Backofenfunktionen und der Temperatur in die Abschaltposition bringen,
- Sensor 1, 2 oder 3 drücken, um das Schallsignal abzustellen; die Betriebsfunktion er lischt und es erscheint die Uhrzeit in der Anzeige.
Automatischer betrieb
Wenn der Backofen für eine vor ge ge be ne Betriebsdauer ein- und in einem festgelegten Zeit punkt ausgeschaltet wer den soll, dann sind die Betriebsdauer und der Zeit punkt der Abschaltungwiefolgteinzustellen:
- Sensor 1 solange gedrückt halten, bis der Anzeige erscheint dann:
- gewünschte Betriebsdauer mit den Sensoren 3 und 2 einstellen (siehe HalbautomatischerBetrieb).
- Sensor 1 solange gedrückt halten, bis der Anzeige erscheint dann:
- Abschaltzeitpunkt (Betriebsende) mit den Sensoren 3 und 2 einstellen; der kann nur um maximal 23 Stunden und 59 Mi nu ten vom aktuellen Zeitpunkt entfernt sein,
- Knebelgriffe der Backofenfunktionen und der Temperatur in die gewünschten Po si tionen bringen, bei denen der Back ofen be trieben werden soll.
Die Betriebsfunktion AUTO leuchtet, der Back offen wird jedoch erst in dem Zeit punkt eingeschaltet,derausdemUnterschiedzwischen dem eingestellten Abschaltzeitpunkt und der eingestellten Be triebs dau er folg (wenn z.B. die Be triebs dau er auf 1 Stunde und der Abschaltzeitpunkt auf 14.00 Uhr ein ge stellt worden sind, wird der Back ofen um13.00Uhrautomatischeingeschaltet).
Nachdem der Betriebsende-Zeit punkt erreicht worden ist, wird der Backofen au to matischabgeschaltet, das Schallsignalausgelöst und die Betriebsfunktion AUTO beginnt wiederzublinken,
- Knebelgriffe der Backofenfunktionen und derTemperaturindieAbschaltpositionbringen,
- Sensor 1, 2 oder 3 drücken, um das Schallsignal abzustellen; die Betriebsfunktion AUTO er lischt und die Uhrzeit erscheint in derAnzeige.
Achtung! DieprogrammiertenEinstellungen lassen sich jederzeit überprüfen und kor ri gie ren. Es ist aber unmöglich, die Uhrzeiteinstellung zu ändern, wenn sich das Programmiergerätinhalbautomatischem oder automatischem Be trieb be fin det.
EINSTELLUNGEN LÖSCHEN
Die Einstellungen der Timer oder die Funk ti on desautomatischenBetriebskönnenjederzeit gelöscht werden.
Löschen der Einstellungen des au to ma tischen Betriebes:
- Betätigen Sie gleichzeitig die Sensoren 2
Löschen der Einstellungen der Timer:
- Wählen Sie die Timer – Funk ti on aus, in dem Sie den Sensor 1betätigen
- Betätigen Sie erneut die Sensoren 2 und 3,
ÄNDERUNG DES TONS DESAKUSTISCHENSIGNALS
Der Ton des akustischen Signals kann in fol- gen der Weise geändert werden:
- Betätigen Sie gleichzeitig die Sensoren 2 und 3,
- Mit dem Sensor 1 wählen Sie die Funk ti-on "Ton", die Anzeige auf dem Dis play wird pulsieren:
Mit dem Sensor 2 wählen Sie den ent sprechen den Ton im Bereich von 1 bis 3 aus.
Backofenfunktionen
Backofen mit Umluft (mit Gebläse)
Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – Die Wahl der gewünschten Funktion erfolgt durch Drehen des Drehschalters in die entsprechende Position, und des Temperaturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert.
Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen:
- den Regler leicht eindrücken und loslassen,
- auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.
Beim Ausschalten des Geräts sind beide Schalter auf die „●”/„0“-Position zu drehen.
Achtung!
Unabhängig von der Wahl der Betriebsart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde.
0 Nullstellung
Unabhängige Backofen-Beleuchtung
Durch das Drehen des Reglers auf diese Stellung wird der Backofen-Innenraum beleuchtet.
Schnelles Aufheizen
Eingeschaltet sind die Oberhitze, der Grill und der Ventilator. Zum Vorwärmen des Backofens.
Auftauen
Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern.
Umluft-Intensiv-Grillen (Rundum-Grill)
Durch Einstellen des Reglers in diese Position werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillprozesses und eine Verbesserung des Geschmacks der Speise. Der Grillprozess muss bei geschlossener Backofentür erfolgen.
Supergrill
Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalteter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden.
Grill
Das sog. „Oberflächengrillen“ wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden).
Unterhitze
Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unterhitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Kuchen, Kuchen mit Obstfüllung).
Unter- und Oberhitze
Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenbacken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet.
Gebläse sowie Unter- und Oberhitze
Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenbacken in Betrieb genommen.
Herkömmlicher Backofen mit Gebläse (diese Funktion wird zum Backen empfohlen).
Kontrollleuchte
Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die L Kontrollleuchte, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empfiehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der L Kontrollleuchte erfolgen. Während des Backens wird die L Kontrollleuchte zeitweise sich ein- und ausschalten (Thermostatfunktion des Backofens). Die R Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbeleuchtung“ leuchten.
Backofen mit Heißluft (mit Gebläse und Heißluft)
Der Backofen kann mit Unterhitze und Oberhitze, Grillhitze und Heißluftheizung erwärmt werden. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – die Wahl der gewünschten Funktion erfolgt durchs Drehen des Drehschalters in die entsprechende Position und des Temperaturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durchs Drehen auf den entsprechenden Temperaturwert.
Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen:
- den Regler leicht eindrücken und loslassen, - auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander folgenden Funktionen des Backofens.
Beim Ausschalten des Geräts sind beide Schalter in die „●“ / „0“ Position zu drehen..
Achtung!
Unabhängig von der Wahl der Betriebsart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde.
0 Nullstellung
Unabhängige Backofen-Beleuchtung
Durch das Drehen des Reglers auf diese Stellung wird der Backofen-Innenraum beleuchtet.
Schnelles Aufheizen
Eingeschaltet sind die Oberhitze, der Grill und der Ventilator. Zum Vorwärmen des Backofens.
Auftauen
Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern.
Umluft-Intensiv-Grillen (Rundum-Grill)
Durch Einstellen des Reglers in diese Position werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillprozesses und eine Verbesserung des Geschmacks der Speise. Der Grillprozess muss bei geschlossener Backofentür erfolgen.
Supergrill
Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalteter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden.
Grill
Das sog. „Oberflächengrillen“ wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden).
Unterhitze
Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unterhitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Kuchen, Kuchen mit Obstfüllung).
Unter- und Oberhitze
Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenbacken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet.
Heißluft
Durch das Drehen des Reglers auf die Funktion „Heißluft“ wird der Backofen zwangsweise mit Hilfe eines an der Backofen-Rückwand zentral angebrachten Umluftgebläses beheizt. Im Vergleich zum herkömmlichen Backofen erfolgt das Backen bei niedrigeren Temperaturen.
Diese Beheizungsart ermöglicht eine gleichmäßige Wärmeverteilung um das sich im Backofen befindende Backgut herum.
Gebläse sowie Unter- und Oberhitze
Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenbacken in Betrieb genommen.
Herkömmlicher Backofen mit Gebläse (diese Funktion wird zum Backen empfohlen).
Heißluft und Unterhitze
Durch Drehen des Reglers auf diese Position werden Heißluft und Unterhitze eingeschaltet und die Temperatur im unteren Bereich des Backofens wird erhöht. Die Zufuhr einer großen Wärmemenge erfolgt von unten. Diese Funktion ist für saftige Kuchen, Pizza gut geeignet.
Kontrollleuchte
Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die L Kontrollleuchte, so ist die eingestellte Backofentemperatur erreicht. Falls das Kochrezept empfiehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der L Kontrollleuchte erfolgen. Während des Backens wird die L Kontrollleuchte zeitweise sich ein- und ausschalten (Thermostatfunktion des Backofens). Die R Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbeleuchtung“ leuchten.
Grillen
Beim Grillen wird das Gericht mit tels der InfrarotstrahlenvomerhitztenGrillheizelement zubereitet.
Um den Grill einzuschalten:
- Backofen-Schalter in die Position umdrehen, die mit Sym bo len Grill, gekennzeichnet ist,
- Backofen während 5 Minuten (bei geschlossenerBackofentür)durchwärmen,
- Backblechmitderzuzubereitenden Speise in rich ti ger Höhe im Bac ko fen anordnen; beim Gril len am Rost ist ein leeres Backblech für das ab trop fen de Fett in direkt niedrigerer Höhe (unter demRost)anzuordnen,
- Gegrillt wird bei geschlossener Backofentür.
Bei den Backofenfunktion Grillhitze und Intensiv-Grillen die Temperatur 250°C einstellen, und bei Backofenfunktion Umluft-Grillen höchstens 190°C einstellen.
Zugängliche Teile können bei Be nut zung als Grillgerät heiß werden. Kinder fern halten!
Es wird empfohlen:
- die Dicke der zu grillenden Fle isch portion von 2 - 3 cm nicht zu über schre iten,
- Fleisch- und Fi sch spe isen vor dem Grillen mit ein wenig Öl oder Fett ein zu reiben,
- größere Speiseportionen erst kurz vor dem Gril len, da gegen kleinere direkt danach salzen,
- die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden.
Gebäck
- Zum Backen verwenden Sie am besten die mitgelieferten Bleche.
- Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen.
- Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten nicht ausreichend gar wird.
- Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann.
- Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar).
- Es empfiehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen.
- Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze.
- Nähere Backhinweise finden Sie in der Tabelle, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden.
- Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung.
Braten von Fleisch
- Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empfiehlt es sich auf den Gasherdbrennern zu garen.
- Zum Braten empfiehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Griffe haben sollte.
- Beim Braten auf dem Gitter- oder Grillrost empfiehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben.
- Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.
Backofen mit Umluft (mit Gebläse)
| Art Gebäck | Backofenfunktionen | Temperatur Einschubhöhe Garzeit [min] | |
| °C |  | ||
 |  | 160 - 200 2 - 3 | 30 - 50 |
 |  | 150 3 25 - 35 | |
 |  | 160 - 180 2 - 3 | 20 - 40* |
| [55BA] |  | 150 3 65 - 70 | |
 |  | 220 - 240 3 10 | - 15 |
 |  | 210 - 220 2 45 | - 60 |
 |  | 190 2 - 3 60 | - 70 |
 |  | 230 - 250 4 14 | - 18 |
 |  | 225 - 250 2 120 | - 150 |
 | [26KD] | 160 - 230 2 90 | - 120 |
 |  | 190 2 - 3 70 | - 90 |
 |  | 160 - 180 2 45 | - 60 |
 |  | 190 - 210 2 40 | - 50 |
 |  | 170 - 190 3 40 | - 50 |
* Kleingebäck
Achtung!
Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können.
Backofen mit Heißluft (mit Gebläse und Heißluft)
| Art Gebäck Backofenfunktionen | Temperatur°C | Einschubhöhe(°C) | Garzeit [min](L) |
 |  | 160 - 200 2 - 3 | 30 - 50 |
 |  | 160 - 180 2 - 3 | 20 - 40* |
 |  | 140 - 160 2 - 3 | 10 - 40* |
 |  | 200 - 230 1 - 3 | 10 - 20 |
 |  | 210 - 220 2 45 | - 60 |
 |  | 160 - 180 2 - 3 | 45 - 60 |
 |  | 190 2 - 3 60 | - 70 |
 |  | 230 - 250 4 14 | - 18 |
 |  | 225 - 250 2 120 | - 150 |
 |  | 160 - 180 2 120 | - 160 |
 |  | 160 - 230 2 90 | - 120 |
 |  | 160 - 190 2 90 | - 120 |
 |  | 190 2 - 3 50 | - 60 |
 |  | 160 - 180 2 45 | - 60 |
| [5K6S] |  | 175 - 190 2 60 | - 70 |
 |  | 190 - 210 2 40 | - 50 |
 |  | 170 - 190 3 40 | - 50 |
* Kleingebäck
Achtung!
Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können.
Die Pflege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einfluss auf die Verlängerung der einwandfreien Funktionstüchtigkeit des Gerätes.
Vor der Reinigung Herd ausschalten. Dabei nicht vergessen sicherzustellen, dass sich alle Schalter in Position „●“ befinden. Lassen Sie den Herd vollständig auskühlen, bevor Sie mit der Reinigung beginnen.
Glaskeramik-Kochfeld
- Das Kochfeld regelmäßig nach jedem Gebrauch reinigen. Es empfiehlt sich, das Kochfeld nach Möglichkeiten im warmen Zustand (nach dem Erlöschen der Restwärmeanzeige) zu reinigen. Eine starke Verschmutzng des Kochfeldes, insbesondere das Einbrennen von überlaufenem Kochgut vermeiden.
- Keine aggressiven Scheuermittel, wie z.B. Scheuerpulver mit Schleifmitteln, Scheuerpasten, -steine, Bimssteine, Stahlwolle usw. verwenden. Diese können die Kochfeld-Oberfläche verkratzen und bleibende Beschädigung verursachen.

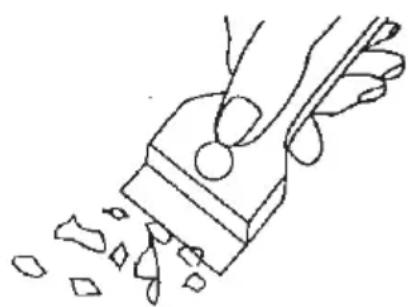

- Grobe, fest an das Kochfeld anliegende Verschmutzungen können mit einem speziellen Klingenschaber beseitigt werden, dabei muss darauf geachtet werden, dass der Rahmen des Glaskeramik-Kochfeldes nicht beschädigt wird.
Achtung! Die scharfe Schneide ist immer durch die Verschiebung des Halters (Daumendruck) zu sichern. Beim Benutzen vorsichtig vorgehen – Verletzungsgefahr! Von Kindern fernhalten.
- Schonende Reinigungs- und Waschmittel gemäß den Anweisungen verwenden, z.B. Fett lösende Flüssigkeiten oder Emulsionen aller Art. Sind keine dieser Mittel erhältlich, empfiehlt sich eine Lösung aus warmem Wasser mit Zugabe von Spülmitteln oder Spezialreinigern für Spülen aus Edelstahl.
- Zum Waschen und Reinigen der Kochfeld-Oberfläche ein weiches Tuch mit guter Saugkraft verwenden. Glaskeramik-Kochfeld nach jeder Reinigung trockenreiben.
- Besonders darauf achten, dass das Kochfeld nicht beschädigt wird und keine tiefen Kratzer und Absplitterungen entstehen, wie sie durch das Herunterfallen von Metalldeckeln oder anderen Gegenständen mit scharfen Rändern verursacht werden.
Backofen
- Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen-Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen.
- Den Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.
• Steam Clean-Dampfreinigung:
(Buchstabe Q in der Art Backofen)
– In eine in die erste Einschubleiste von unten gestellte Schüssel 0,25 l Wasser (1 Glas) gießen,
– Backofentür schließen,
- Backofen-Temperaturregler auf „50°C“ und Backofen-Multifunktionsregler auf „Unterhitze“ drehen
- Backofen-Innenraum ca. 30 Minuten vorheizen,
- Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmittel reinigen.
• Dampfreinigung - Aqualytic:
(Buchstaben Qa in der Art Backofen)
– Auf den Boden des Backofens ca. 0,5 l (2 Glas) Wasser geben.
– Backofentür schließen,
- Backofen-Temperaturregler auf „90°C“ und Backofen-Multifunktionsregler auf „Unter- und Oberhitze“ drehen
- Backofen-Innenraum ca. 30 Minuten vorheizen,
- Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmittel reinigen.
- Nach der Reinigung Backofen-Innenraum trockenreiben.
Auswechseln der Backofen-Beleuchtung\*
Um Stromstöße zu vermeiden, vor dem Wechsel den Herd ausschalten.
- Alle Drehschalter in der Schalterblende auf „•” / „0“ drehen und die Stromzufuhr abschalten,
- Die Abdeckung herausdrehen und reinigen, dann genau trocken wischen.
-
Die Glühlampe aus der Fassung drehen, gegebenenfalls durch eine neue ersetzen – Backofen-Glühlampe hitzefest (300°C) mit folgenden Parametern:
-
Spannung 230 V
– Leistung 25 W - Fassung E14.
- Die Glühlampe genau in die Keramikfassung drehen.
• Abdeckung einschrauben.
*vorhanden nur bei einigen Modellen
Wechsel der Halogenleuchte im Backofen*
Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel der Halogenleuchte vergewissern, dass das Gerät abgeschaltet ist.
Beleuchtung des Backofens
- Das Gerät von der Stromversorgung trennen.
- Die Bleche herausnehmen.
- Wenn der Backofen über Teleskop-Führungsschienen verfügt, müssen sie herausgenommen werden.
- Die Abdeckung mit einem flachen Schraubendreher anheben, abnehmen, reinigen und unbedingt trocken wischen.
- Die Halogenleuchte nach unten ziehen und herausnehmen. Es ist dabei ein Tuch oder Papier zu verwenden. Die Leuchte bei Bedarf durch eine neue Halogenleuchte G9 ersetzen.
-Spannung 230V
-Leistung 25W - Die Halogenleuchte sorgfältig in die Fassung setzen.
- Die Abdeckung einsetzen.
ALLGEMEINE PFLEGEHINWEISE
- Die Backöfen, die mit dem Buchstaben D gekennzeichnet wurden, wurden mit leicht ausbaubaren Blechträgern ausgerüstet. Um diese zur Reinigung herausnehmen zu können, an der vorderen Halterung ziehen, den Blechträger kippen und aus der hinteren Halterung herausnehmen.

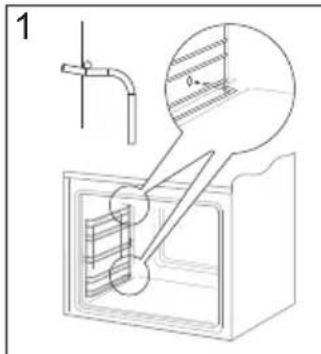

Herausnehmen der Blechträger
Einsetzen der Blechträger
- Die mit den Buchstaben Dp gekennzeichneten Backöfen verfügen über nicht rostende Auszüge, die an den Blechträgern befestigt sind. Die Auszüge sind samt Blechträgern herauszunehmen und zu waschen. Vor dem Einlegen der Bleche sind sie herauszuziehen (wenn der Backofen heiß ist, sind die Führungsschienen herausziehen, indem die hintere Kante der Bleche an den Stoßstangen im vorderen Bereich der Auszüge angesetzt wird) und anschließend mit dem Blech einschieben.
Achtung!
Teleskopschienen nicht in der Spülmaschine reinigen

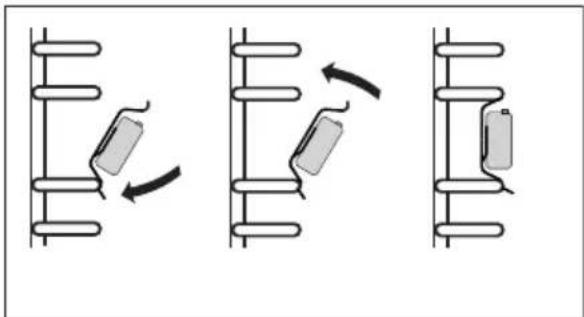

Herausnehmen der Teleskopschienen
Einsetzen der Teleskopschienen
Backofentür aushängen
Zum Reinigen und für einen besseren Zugang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür öffnen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken (Abb. A). Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Backofentür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden.
Klappbügel nach oben drücken
Herausnahme der inneren Scheibe
- Mit Hilfe eines flachen Schraubendrehers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben wird (Abb. B).

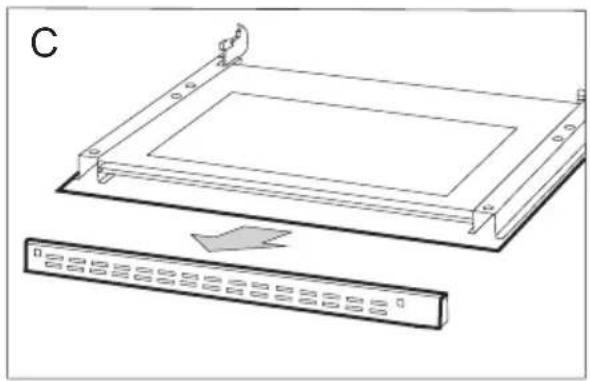

- Die obere Türleiste herausnehmen. (Abb.B, C)
ALLGEMEINE PFLEGEHINWEISE
- Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. Mittlere Scheibe herausnehmen (Zeichnung D).
- Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen.
Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in umgekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im oberen Teil befinden.
Hinweis! Die obere Leiste sollte nicht gleichzeitig an beiden Seiten der Tür eingedrückt werden. Zur korrekten Montage der oberen Türleiste sollte zuerst das linke Ende an die Tür gelegt und anschließend das rechte Ende eingedrückt werden, bis es „einrastet“. Anschließend die Leiste an der linken Seite eindrücken, bis sie „einrastet“.
Herausnahme der inneren Scheibe
Technische Kontrollüberprüfungen
Außer der Sauberhaltung des Herdes ist auf folgendes zu achten:
- Funktionsprüfungen für Steuerelemente und Baugruppen des Geräts durchführen. Nach Ablauf der Garantiezeit mindestens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Servicewerkstatt durchführen lassen.
- Festgestellte Betriebsstörungen beheben.
- Eine regelmäßige Wartung der Baugruppen gemäß den Wartungsintervallen durchführen.
Achtung!
Sämtliche Reparaturen und Regulierungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen.
WENN'S MAL EIN PROBLEM GIBT
In jedem Notfall:
- Baugruppen des Gerätes ausschalten
• Stromzufuhr des Geräts abschalten - Reparatur anmelden
- Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch.
| PROBLEM URSACHE MASSNAHMEN | |
| 1. Das Gerät funktioniert nicht. | Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen |
| 2. Auf der Zeit-Anzeige erscheint die Uhrzeit „0.00“ | Die Stromzufuhr für das Gerät wurde abgeschaltet oder es gab einen kurzzeitigen Stromausfall. |
| 3. Backofen-Beleuchtung ist ausgefallen | Glühlampe gelockert oder beschädigt |
Nennspannung 230/400V \~ 50 Hz
Nennleistung max. 9,8 kW
Ausmaße des Geräts (HxBxT) 59,5 x 59,5 x 57,5 cm
Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6
Übereinstimmungserklärung des Herstellers
Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht:
● Niederspannungsrichtlinie 2014/35/EC,
- Elektromagnetische Verträglichkeit 2014/30/EC,
• ErP Richtlinie 2009/125/EC,
Dem Gerät wurde deshalb das CE Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde.
Beim Grillen wird das Gericht mit tels der InfrarotstrahlenvomerhitztenGrillheizelement zubereitet.
Technische gegevens 79
Voor de elektronische programmator\*
Veld van de display
Halfautomatische stand
- Achtung!
- INHALTSVERZEICHNIS
- BEDIENELEMENTE
- Vorbereitung der Arbeitsplatte der Küchenmöbel für den Einbau des Kochfelds
- Montage der Schaumstoff-Dichtung \*
- Die Dichtung ist am Gerät folgenderweise anzubringen.
- Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel
- Einbau des Backofens:
- Elektrischer Anschluss
- Hinweise für die Elektrofachkraft
- Vor dem ersten Einschalten des Backofens
- Wichtig!
- Schalter für Kochflächen
- Das richtige Koch- und Backgeschirr
- Die richtige Heizleistung
- Beispiele für Reglereinstellungen
- Aus
- Vergrößerte Kochfläche einschalten
- Restwärmeanzeige
- Elektronische schaltuhr\*
- Uhrzeit einstellen
- Timer
- Halbautomatischer betrieb
- Automatischer betrieb
- EINSTELLUNGEN LÖSCHEN
- ÄNDERUNG DES TONS DESAKUSTISCHENSIGNALS
- Backofenfunktionen
- Backofen mit Umluft (mit Gebläse)
- Nullstellung
- Unabhängige Backofen-Beleuchtung
- Schnelles Aufheizen
- Auftauen
- Umluft-Intensiv-Grillen (Rundum-Grill)
- Supergrill
- Grill
- Unterhitze
- Unter- und Oberhitze
- Gebläse sowie Unter- und Oberhitze
- Kontrollleuchte
- Backofen mit Heißluft (mit Gebläse und Heißluft)
- Heißluft
- Heißluft und Unterhitze
- Grillen
- Um den Grill einzuschalten:
- Es wird empfohlen:
- Gebäck
- Braten von Fleisch
- Glaskeramik-Kochfeld
- Backofen
- Auswechseln der Backofen-Beleuchtung\*
- Um Stromstöße zu vermeiden, vor dem Wechsel den Herd ausschalten.
- ALLGEMEINE PFLEGEHINWEISE
- Backofentür aushängen
- Herausnahme der inneren Scheibe
- Technische Kontrollüberprüfungen
- WENN'S MAL EIN PROBLEM GIBT
- Übereinstimmungserklärung des Herstellers
- Voor de elektronische programmator\*
- Veld van de display
- Halfautomatische stand
Marke : AMICA
Modell : EHC 933 011 E
Kategorie : Ofen
