Produkttyp	Standventilator
Marke	SilverCrest
Modell	SV 60 A1
Eingangsspannung	220-240 V~, 50 Hz
Stromverbrauch	60 W
Schutzklasse	II (doppelte Isolierung)
Leistung im Standby	0,276 W
Maximaler Luftdurchsatz	59,0 m³/min
Schallleistungspegel	61 dB(A)
Maximale Luftgeschwindigkeit	3,1 m/s
Servicequotient	1,2 (m³/min)/W
Fernbedienungsversorgung	1 CR2025-Batterie, 3 V
Reichweite Fernbedienung	5 Meter
Anzahl der Geschwindigkeiten	6
Lüftungsmodi	Natürlich, Einschlafen, Sanft, Normal
Oszillation	Horizontal, Vertikal, Kombiniert
Timer	1 bis 8 Stunden
Garantie	3 Jahre
Lieferumfang	Hauptelement, Sockel, Standrohr, Gitter, Flügel, Fernbedienung, Batterie, Montagezubehör
Verwendung	Nur für den Innenbereich

Häufig gestellte Fragen - SV 60 A1 SILVERCREST

Wie schalte ich den Ventilator ein und aus?

Zum Ein- oder Ausschalten des Ventilators drücken Sie die Taste ⏻ (EIN/AUS) auf dem Bedienfeld oder der Fernbedienung.

Wie stelle ich die Geschwindigkeit des Ventilators ein?

Drücken Sie mehrmals die Taste SPEED (✿), um eine der 6 Geschwindigkeiten auszuwählen. Der Geschwindigkeitsindikator auf dem Bedienfeld leuchtet entsprechend auf, von 1 (niedrigste) bis 6 (höchste).

Wie verwende ich die Oszillation?

Drücken Sie mehrmals die Taste OSC, um zwischen horizontaler (↔), vertikaler (↕), kombinierter (∞) Oszillation oder Stopp der Oszillation zu wählen. Sie können den Ventilatorkopf auch manuell neigen, indem Sie ihn leicht nach oben oder unten ziehen, jedoch nur wenn das Gerät ausgeschaltet ist.

Wie programmiere ich den Timer?

Wenn der Ventilator eingeschaltet ist, halten Sie die Taste TIMER () gedrückt, um die automatische Abschaltzeit von 1 bis 8 Stunden einzustellen. Die Timer-Anzeige leuchtet auf.

Welche verschiedenen Lüftungsmodi gibt es?

Drücken Sie mehrmals die Taste MODE (☐☐), um in den Modus Natürlich (Geschwindigkeitswechsel), Einschlafen (allmähliche Geschwindigkeitsreduzierung alle 15 Minuten), Sanft (konstanter schwacher Luftstrom) oder Normal (feste Geschwindigkeit, Standardmodus) zu wechseln.

Wie ersetze ich die Batterie der Fernbedienung?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung, indem Sie den Halter entfernen. Ersetzen Sie die verbrauchte Batterie durch eine Knopfzelle CR2025 und beachten Sie die Polarität (+ nach oben). Schließen Sie das Fach wieder.

Wie reinige ich den Ventilator?

Schalten Sie den Ventilator aus und ziehen Sie den Netzstecker. Entfernen Sie die Batterie aus der Fernbedienung. Reinigen Sie die Außenseite mit einem leicht feuchten Tuch. Zum Reinigen der Flügel und Gitter bauen Sie das Frontgitter ab (in umgekehrter Reihenfolge der Montage) und bürsten Sie Staubablagerungen ab. Verwenden Sie niemals aggressive Reinigungsmittel und tauchen Sie das Gerät nicht in Wasser.

Wie baue ich den Ventilator zusammen?

Befestigen Sie das Standrohr mit der L-Schraube und der Unterlegscheibe am Sockel. Verlängern Sie die obere Stange und setzen Sie das Hauptelement ein. Befestigen Sie das hintere Gitter mit der Kontermutter, montieren Sie dann den Flügel und ziehen Sie die Flügelkontermutter fest. Hängen Sie schließlich das vordere Gitter ein und schließen Sie den Scharnierclip. Befolgen Sie die in der Anleitung enthaltene Abbildung.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterie leer ist (ersetzen Sie sie durch eine CR2025). Stellen Sie sicher, dass die Schutzlasche entfernt wurde. Die Reichweite beträgt 5 Meter; nähern Sie sich dem Ventilator. Wenn das Problem weiterhin besteht, verwenden Sie die Tasten auf dem Bedienfeld.

Was sind die wesentlichen Sicherheitshinweise?

Tauchen Sie das Gerät niemals in Wasser. Verwenden Sie es nur in trockenen Innenräumen. Führen Sie keine Gegenstände in das Gitter ein. Außerhalb der Reichweite von Kindern aufbewahren. Vor der Reinigung den Netzstecker ziehen. Nicht verwenden, wenn das Kabel beschädigt ist. Halten Sie einen Mindestabstand von 50 cm zu anderen Gegenständen ein.

BEDIENUNGSANLEITUNG SV 60 A1 SILVERCREST

Montage-, Bedienungs- und Sicherheitshinweise

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 36

43

Beschermingsklasse: II/☐

Stroomvoorziening

Liste der verwendeten Piktogramme und Symbole ...... Seite 37

Einleitung Seite 37

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 37

Lieferumfang. Seite 37

Teilebeschreibung Seite 38

Technische Daten.... Seite 38

Sicherheitshinweise Seite 38

Sicherheitshinweise für Batterien / Akkus. Seite 41

Vor der Verwendung...... Seite 42

Auspacken.... Seite 42

Batterie einlegen/ersetzen. Seite 42

Montage Seite 43

Höheneinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 43

Bedienung Seite 43

Ventilatorgeschwindigkeit. Seite 43

Oszillation Seite 43

Brisen-Modus Seite 44

Timer (automatische Ausschaltzeit) Seite 44

Reinigung und Pflege Seite 44

Reinigung des Rotorblatts und der Schutzgitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 44

Lagerung Seite 45

Entsorgung Seite 45

Garantie Seite 45

Liste der verwendeten Piktogramme und Symbole
	GEFAHR! Dieses Symbol mit dem Signalwort zeigt eine Gefahr mit hohem Risiko an, die bei Nichtvermeidung zu schweren Verletzungen oder zum Tod führt.		Schutzklasse II. Das Produkt hat eine doppelte Isolierung.
	WARNUNG! Dieses Symbol mit dem Signalwort zeigt eine Gefahr mit mittlerem Risiko an, die bei Nichtvermeidung zu schweren Verletzungen oder zum Tod führen kann.		Spannung (Wechselstrom)
	VORSICHT! Dieses Symbol mit dem Signalwort zeigt eine Gefahr mit niedrigem Risiko an, die bei Nichtvermeidung zu leichten oder mittelschweren Verletzungen führen kann.		Spannung (Gleichstrom)
	HINWEIS: Dieses Symbol mit dem Signalwort bietet weitere nützliche Informationen.		Hertz (Netzfrequenz)
	Gefahr - Risiko eines Stromschlags! Watt
	Verwenden Sie das Produkt nur in trockenen Innenräumen.		Stecken Sie Ihre Finger nicht durch das Gitter.

STANDVENTILATOR SV 60 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist zur Erzeugung einer kühlenden Luftzirkulation vorgesehen. Jede andere nicht in dieser Anleitung erwähnte Verwendung kann zu Schäden am Produkt oder schweren Verletzungen führen. Dieses Produkt ist nur zur Verwendung in Haushalten

vorgesehen; es ist nicht für die gewerbliche Verwendung geeignet.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund unsachgemäßer Verwendung.

Lieferumfang

Überprüfen Sie nach dem Auspacken des Produktes, ob die Lieferung vollständig ist und alle Teile in ordnungsgemäßem Zustand sind. Entfernen Sie vor der Verwendung sämtliche Verpackungsmaterialien.

1 Haupteinheit
1 Runde Bodenplatte
1 Ständer mit L-Bolzen
1 Vorderes Gitter mit Gitter-Rahmen
1 Hinteres Gitter
1 Gitter-Feststellmutter
1 Rotorblatt-Feststellmutter
1 Rotorblatt
1 Fernbedienung
1 Batterie (vorinstalliert)

Teilebeschreibung

1 Bedienpanel
2 Hinteres Gitter
3 Gitter-Feststellmutter
4 Rotorblatt
5 Rotorblatt-Feststellmutter
6 Vorderes Gitter
7 Gitter-Rahmen
8 Scharnier-Clip
9 Unterlegscheibe
10 L-Bolzen
11 Runde Bodenplatte
12 Ständer
13 Einstellregler
14 Obere Stange
15 Verriegelungsknopf
16 Haupteinheit
17 ↔ Anzeige Horizontale Brise
18 Anzeige Vertikale Brise
19 ∞ Anzeige Multidirektionale Brise
20 Taste OSC (Oszillation)
21 Taste SPEED (Geschwindigkeit)
22 Taste MODE (Modus)
23 Taste ON/OFF (Ein/Aus)
24 Taste TIMER
25 Anzeige Sanfte Brise
26 Geschwindigkeitsanzeige
27 Einschlafanzeige
28 Anzeige Natürliche Brise
29 Timer-Anzeige
30 Batteriefach
31 Fernbedienung

i HINWEIS: Die Funktionen der

Fernbedienungstasten und der Tasten am Bedienpanel 1 der Haupteinheit 16 sind identisch.

Technische Daten

Eingangsspannung: 220-240 V \~, 50 Hz

Leistungsverbrauch: 60 W

Schutzklasse: II/☐

Fernbedienung -

Stromversorgung: 1 x 3 V ——, CR2025

Reichweite: 5 Meter

Bezeichnung Symbol Wert Einheit

Maximaler Volumenstrom	F	59,0	m^3/min
Ventilator-Leistungsaufnahme	P	51,5	W
Serviceverhältnis	SV	1,2	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0,276	W
Ventilator-Schall-leistungspegel	L_WA	61	dB(A)
Maximale Luft-geschwindigkeit	C	3,1	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:1986 (Korr. 1992)
Kontaktadresse für weitere Informationen	OWIM GmbH & Co. KGStiftsbergstraße 1DE-74167 NeckarsulmGERMANYwww.owim.com

Sicherheitshinweise

MACHEN SIE SICH VOR DER BENUTZUNG DES PRODUKTES MIT ALLEN SICHERHEITS- UND BEDIENHINWEISEN VERTRAUT! WENN SIE DIESES PRODUKT AN ANDERE WEITERGEBEN, GEBEN SIE AUCH ALLE DOKUMENTE WEITER!

Im Falle von Schäden aufgrund der Nichteinhaltung dieser Bedienungsanleitung erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen!

Im Falle von Sach- oder Personenschäden aufgrund einer unsachgemäßen Benutzung oder Nichteinhaltung der Sicherheitshinweise wird keine Haftung übernommen!

⚠️ WARNING! LEBENSGEFAHR UND UNFALLGEFAHR FÜR SÄUGLINGE UND KINDER!

Lassen Sie Kinder nicht mit dem Verpackungsmaterial unbeaufsichtigt. Das Verpackungsmaterial stellt eine Erstickungsgefahr dar. Kinder unterschätzen die damit verbundenen Gefahren häufig. Halten Sie Kinder stets von Verpackungsmaterialien fern.

⚠️ GEFAHR! Gefahr eines Stromschlags! Versuchen Sie nicht, das Produkt selbst zu reparieren. Im Falle einer Fehlfunktion dürfen Reparaturen ausschließlich von qualifiziertem Personal durchgeführt werden.

⚠️ WARNING! Gefahr eines Stromschlags! Tauchen Sie die elektrischen Teile des Produktes nicht in Wasser oder andere Flüssigkeiten ein. Halten Sie das Produkt niemals unter fließendes Wasser.

⚠ VORSICHT! Gefahr eines Stromschlags! Verwenden Sie kein beschädigtes Produkt. Trennen Sie das Produkt vom Stromnetz und wenden Sie sich an Ihren Händler, wenn es beschädigt ist.

⚠️ WARNING! Verletzungsgefahr! Vermeiden Sie den Kontakt mit beweglichen Teilen. Warten Sie, bis alle Teile vollkommen zum Stillstand gekommen sind, bevor Sie diese berühren.

⚠️ WARNING! Verletzungsgefahr! Schalten Sie das Produkt aus und trennen Sie es vom Stromnetz, bevor Sie Reinigungsarbeiten durchführen und wenn das Produkt nicht in Verwendung ist.

⚠️ WARNING! Eine unsachgemäße Verwendung kann zu Verletzungen führen. Verwenden Sie dieses Produkt ausschließlich dieser Anleitung entsprechend. Versuchen Sie nicht, das Produkt in irgendeiner Weise zu ändern.

■ Dieses Produkt kann von Kinderi ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Produkt spielen.
  ■ Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Achten Sie darauf, dass die Nennspannung am Typenschild mit der Netzspannung Ihrer Stromversorgung übereinstimmt.

Nehmen Sie das Produkt nicht in Betrieb, wenn das Netzkabel oder der Stecker beschädigt sind, wenn das Produkt nicht funktioniert oder in irgendeiner Weise beschädigt ist.

■ Verwenden Sie das Produkt nur in trockenen Innenräumen.

Bedienen Sie das Produkt nicht mit nassen Händen oder wenn Sie auf einem nassen Fußboden stehen. Berühren Sie den Netzstecker nicht mit nassen Händen.

Schützen Sie das Produkt vor Hitze. Stellen Sie das Produkt nicht in der Nähe von offenen Flammen oder Hitzequellen wie Öfen oder Heizgeräten auf.

■ Führen Sie keine Finger oder Fremdkörper in Öffnungen des Produktes ein und blockieren Sie die Lüftungsöffnungen nicht.

Überprüfen Sie den Netzstecker und die Anschlussleitung regelmäßig auf Schäden. Wenn die Netzanschlussleitung dieses Produktes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Schützen Sie die Anschlussleitun vor Schäden. Lassen Sie sie nicht über scharfe Kanten hängen und quetschen oder biegen Sie sie nicht. Halten Sie die Anschlussleitung von heißen Oberflächen und offenen Flammen fern. Achten Sie darauf, dass niemand versehentlich daran ziehen oder darüber stolpern kann.

■ Sollte die Anschlussleitung überhitzen, stellen Sie die Verwendung des Produktes ein und trennen Sie das Produkt von der Steckdose.

■ Ziehen Sie den Netzstecker nicht an der Anschlussleitung aus der Steckdose. Wickeln Sie die Anschlussleitung nicht um das Produkt.

Schützen Sie Produkt, Anschlussleitung und Netzstecker vor Staub, direkter Sonneneinstrahlung, Tropf- und Spritzwasser.

Aus Sicherheitsgründen wird empfohlen, das Schutzgitter nicht zu entfernen. Sollten Sie es dennoch entfernen müssen, stellen Sie sicher, dass der Ventilator von der Stromversorgung getrennt ist, bevor Sie das Schutzgitter entfernen.

■ Verwenden Sie das Produkt niemals ohne oder mit einem beschädigten Schutzgitter.

■ Stellen Sie das Produkt auf einer festen, ebenen und stabilen Oberfläche auf, um ein Umkippen während des Betriebes zu verhindern.

■ Halten Sie das Produkt mindestens 50 cm von anderen Gegenständen entfernt (Vorhängen, Wänden etc.).

■ Halten Sie während des Gebrauchs Hände, Haare, Kleidung und andere Gegenstände vom Sicherheitsgitter fern, um Verletzungen und Beschädigungen am Produkt zu vermeiden.

■ Versuchen Sie nicht, das Produkt zu bewegen, während es in Betrieb ist. Schalten Sie das Produkt immer aus, bevor Sie es bewegen.

■ Schalten Sie das Produkt immer aus, bevor Sie es von der Stromversorgung trennen.

Trennen Sie das Produkt vom Stromnetz, bevor Sie es reinigen, zusammenbauen oder für längere Zeit nicht verwenden. Wischen Sie es mit einem trockenen, weichen Tuch ab.

Lassen Sie das Produkt vor dem Anschluss an das Stromnetz und vor der Lagerung vollständig trocknen. Lassen Sie das Produkt vor der Lagerung vollständig abkühlen.

Lagern Sie das Produkt an einem kühlen, trockenen Ort, geschützt vor Feuchtigkeit und außerhalb der Reichweite von Kindern.

- Sicherheitshinweise für Batterien / Akkus

LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

EXPLOSIONSGEFAHR!

Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. ■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser. ■ Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Hinweise für Knopfzellenbatterien

⚠️ WARNING: Batterie nicht in den Mund nehmen, Gefahr chemischer Verätzung.

Die mit diesem Produkt gelieferte Fernbedienung enthält eine Knopfzellenbatterie. Wenn die Knopf-zellenbatterie verschluckt wird, kann sie innerhalb von 2 Stunden zu schweren inneren Verbrennungen führen und zum Tode führen.

■ Halten Sie neue und gebrauchte Batterien von Kindern fern.

■ Wenn das Batteriefach nicht sicher schließt, verwenden Sie das Produkt nicht mehr und halten Sie es von Kindern fern.

■ Wenn Sie annehmen, dass Batterien verschluckt wurden oder in ein Körperteil gelangt sind, suchen Sie sofort einen Arzt auf.

Risiko des Auslaufens von Batterien / Akkus

■ Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können, z. B. auf Heizkörpern / direkte Sonneneinstrahlung.

- Wenn Batterien / Akkus ausge- laufen sind, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten mit den Chemika- lien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf!

SCHUTZHAND- SCHUHE TRAGEN!

Ausgelaufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.

■ Entfernen Sie Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp / Akkutyp!
- Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (−) an Batterie / Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Batterie / Akku vor dem Einlegen!
■ Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.

● Vor der Verwendung

- Auspacken

Entfernen Sie das Verpackungsmaterial. Überprüfen Sie, ob alle Teile vollständig sind.

● Batterie einlegen/ersetzen

Ziehen Sie vor der ersten Benutzung den Batterieschutzstreifen aus dem Batteriefach 30. Öffnen Sie das Batteriefach 30, indem Sie die Batteriehalterung (Rückseite der Fernbedienung 31) heraus ziehen (Abb. H).

Entfernen Sie, falls notwendig, die verbrauchte Batterie.
Setzen Sie eine Knopfzelle (Typ CR2025) in die Batteriehalterung ein. Die Polaritätsmarkierung + muss nach oben zeigen.
■ Schieben Sie die Batteriehalterung wieder in das Batteriefach 30 ein.

Montage

Abb. Schritt

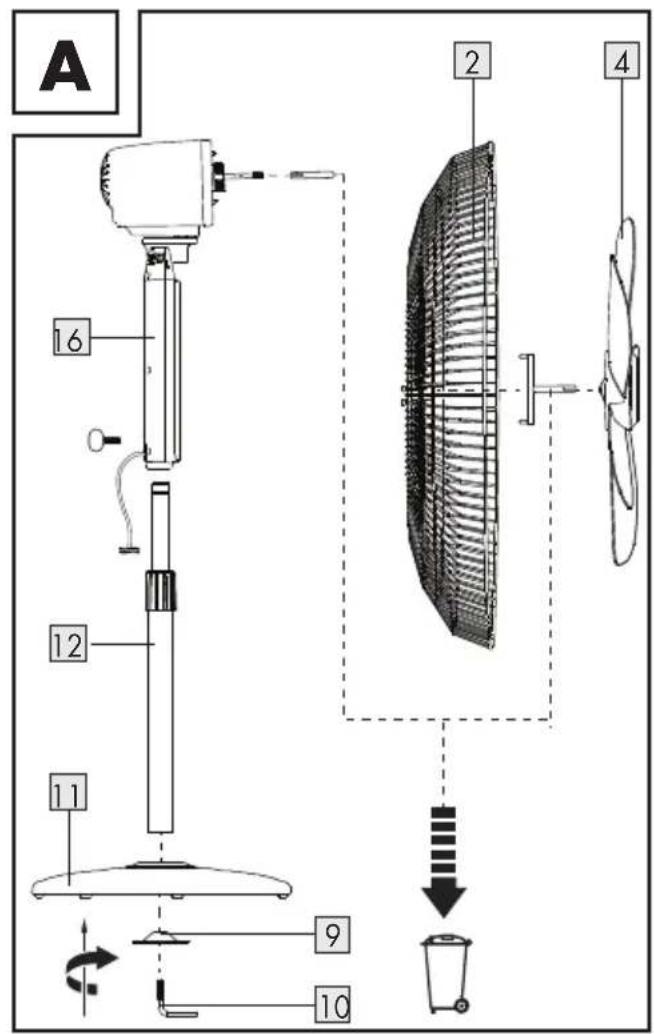

HINWEIS: Die folgenden Teile dienen ausschließlich zum Transport. Entfernen und entsorgen Sie diese Teile nach dem Auspacken.

Schutzrohr (befestigt an der Antriebswelle der Haupteinheit 16)

A ■ Schutzstecker (befestigt zwischen dem hinteren Gitter 2 und dem Rotorblatt 4)

Drehen Sie den L-Bolzen 10 ab. Entfernen Sie die Unterlegscheibe 9 von dem Ständer 12. Setzen Sie den Ständer 12 auf die runde Bodenplatte 11. Sichern Sie die beiden Teile mit der Unterlegscheibe 9 und dem L-Bolzen 10.

Verlängern Sie die obere Stange 14 auf ihre maximale Länge (siehe „Höheneinstellung“).

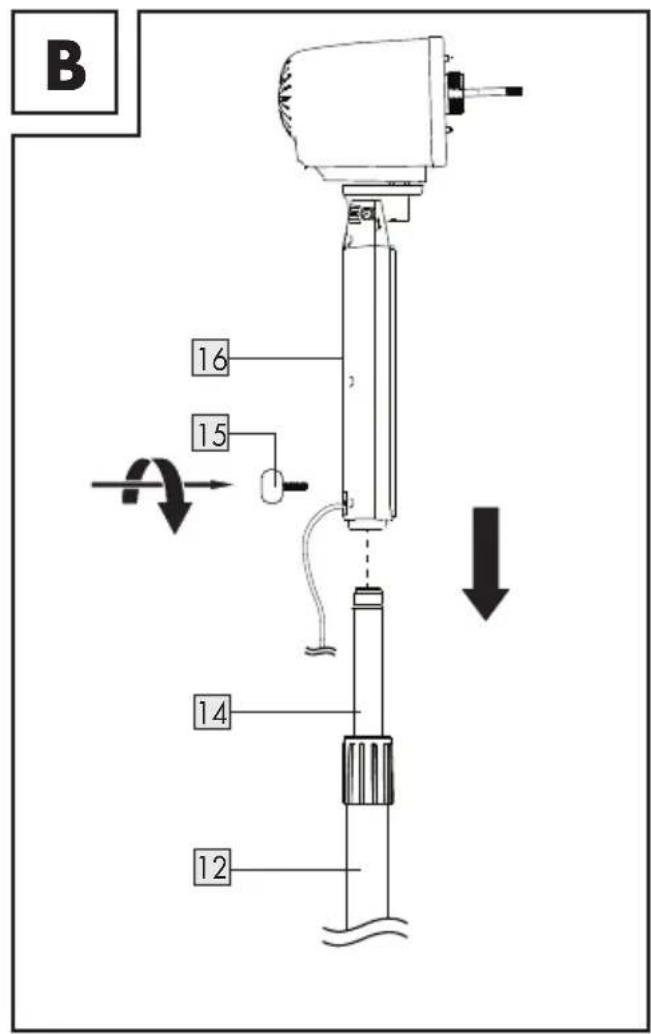

B Setzen Sie die Haupteinheit 16 an der oberen Stange 14 ein. Sichern Sie beide Teile mit dem Verriegelungsknopf 15.

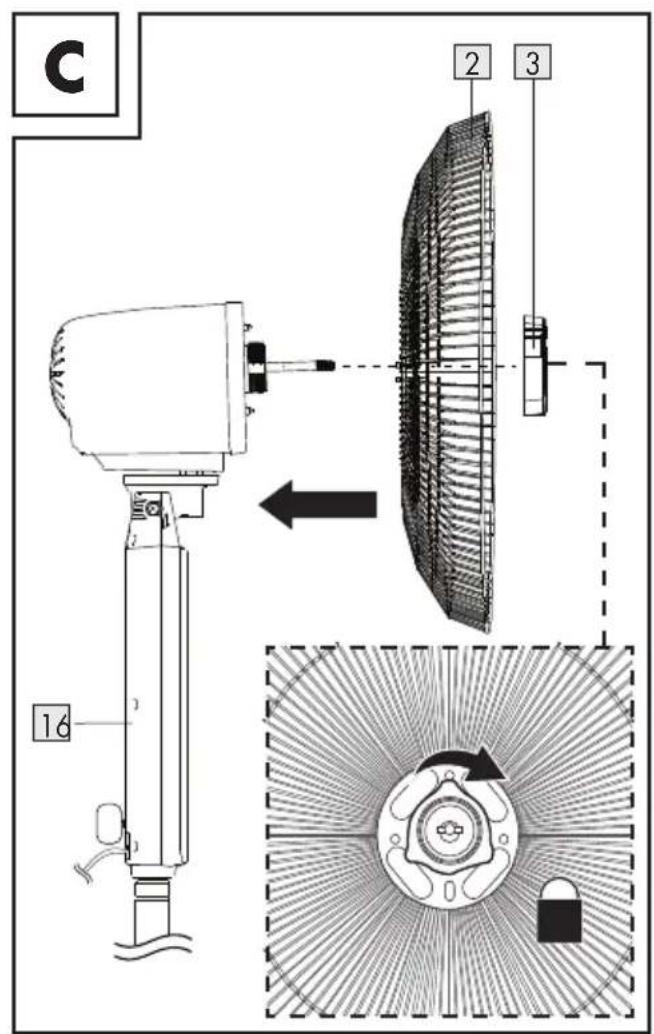

Entfernen Sie die Rotorblatt-Feststellmutter 5 von der Antriebswelle der Haupteinheit 16 sowie die Gitter-Feststellmutter 3 von der Haupteinheit 16. Entfernen Sie den Schutzstecker vom hinteren Gitter 2. Setzen Sie

C das hintere Gitter 2 auf die Haupteinheit 16 auf. Richten Sie dazu die runden Löcher des hinteren Gitters 2 über den 3 Befestigungslaschen der Haupteinheit 16 aus. Sichern Sie das Gitter mit der Gitter-Feststellmutter 3. Drehrichtung: ☐.

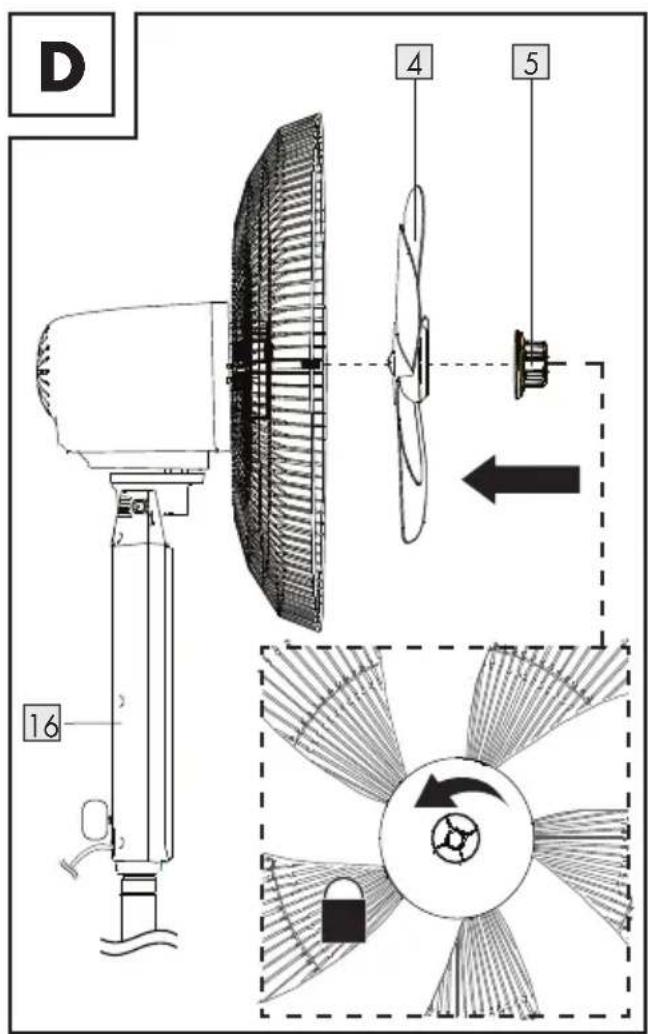

Setzen Sie das Rotorblatt 4 auf die Antriebswelle der Haupteinheit 16. Sichern Sie es mit der Rotorblatt-Feststellmutter 5. Drehrichtung:

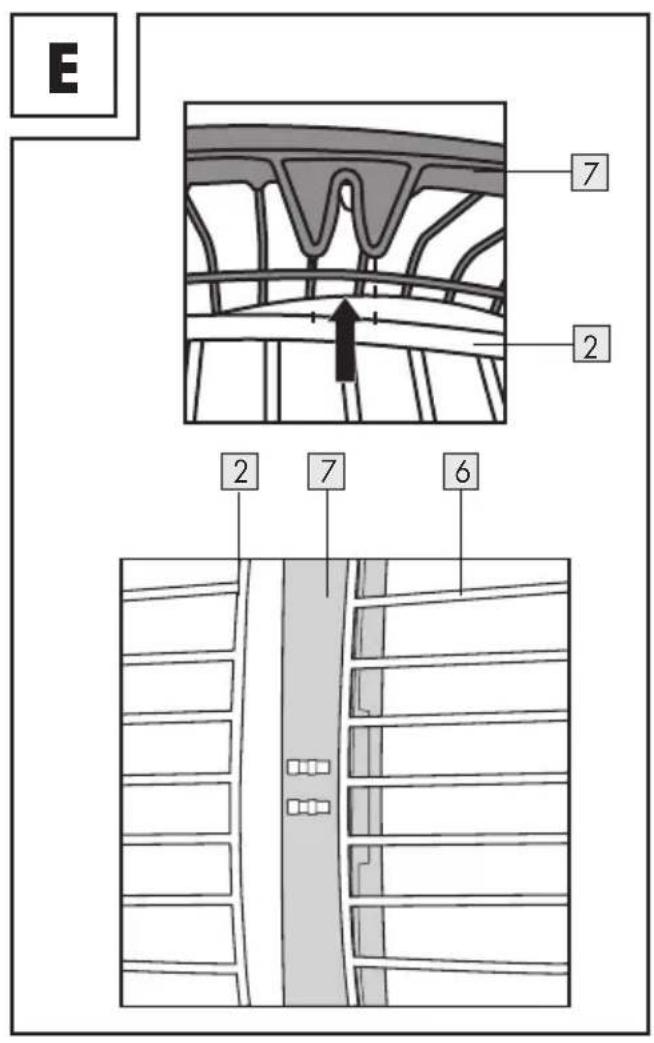

HINWEIS: Stellen Sie sicher, dass der Gitter-Rahmen 7 an 8 Positionen am vorderen Gitter 6 einrastet.

E Drehen Sie die Verriegelungsschraube vom Scharnier-Clip 8 ab. Setzen Sie das vordere Gitter 6 auf das hintere Gitter 2. Der Haken des Gitter-Rahmens 7 muss dabei am hinteren Gitter 2 eingehängt werden.

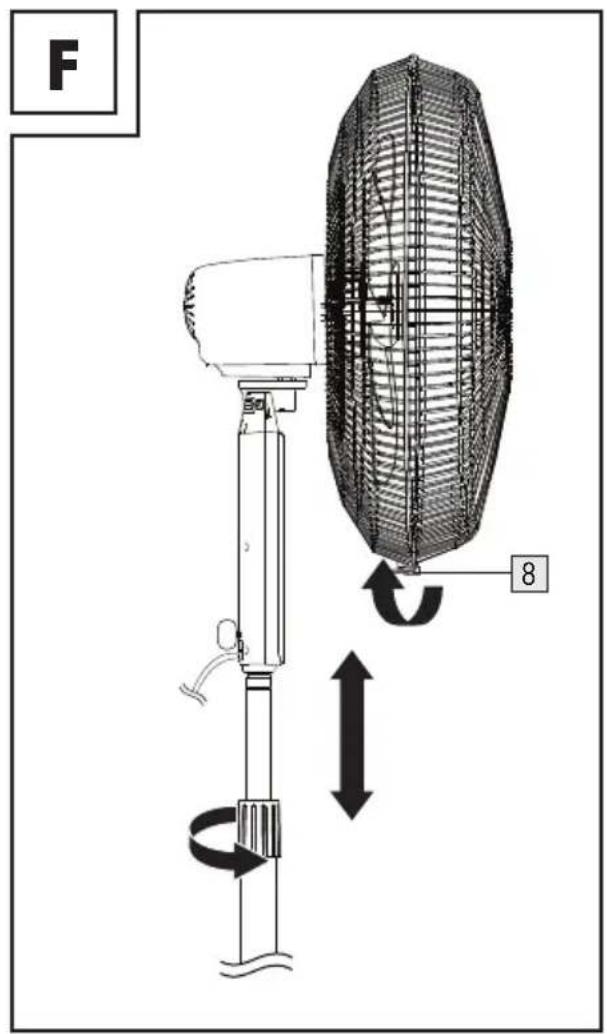

Sichern Sie beide Gitter 2/6 durch Schließen des Scharnier-Clips 8. Drehen Sie die Verriegelungsschraube am Scharnier-Clip 8 ein.

Höheneinstellung

• Lockern Sie den Einstellregleß durch Drehen entgegen dem Uhrzeigersinn (Abb. F).
  ■ Passen Sie die Länge der oberen Standet an.
  Drehen Sie den Einstellregleß im Uhrzeigersinn fest, nachdem Sie die gewünschte Höhe eingestellt haben (Abb. F).

Bedienung

■ Stellen Sie das Produkt auf einen flachen, stabilen Untergrund.

■ Verbinden Sie den Netzsteckreit einer geeigneten Steckdose.

Ein-/Ausschalten des Produktes: Drücken Sie ⏻ 23.

- Ventilatorgeschwindigkeit

Drücken Sie mehrma 21, um eine der 6 Ventilatorgeschwindigkeiten auszuwählen:

Anzeige Funktion

1	Niedrigste Geschwindigkeit
6	Höchste Geschwindigkeit

Oszillation

Drücken Sie, während das Produkt eingeschaltet ist, mehrmals 20, um zwischen den verschiedenen Oszillationsmodi umzuschalten:

drücken Anzeige Funktion

1x	↔	17	Horizontale Oszillation.
2x	↔	18	Vertikale Oszillation.
3x	∞	19	Horizontale / Vertikale Oszillation.

4x Oszillation endet.

i HINWEISE:

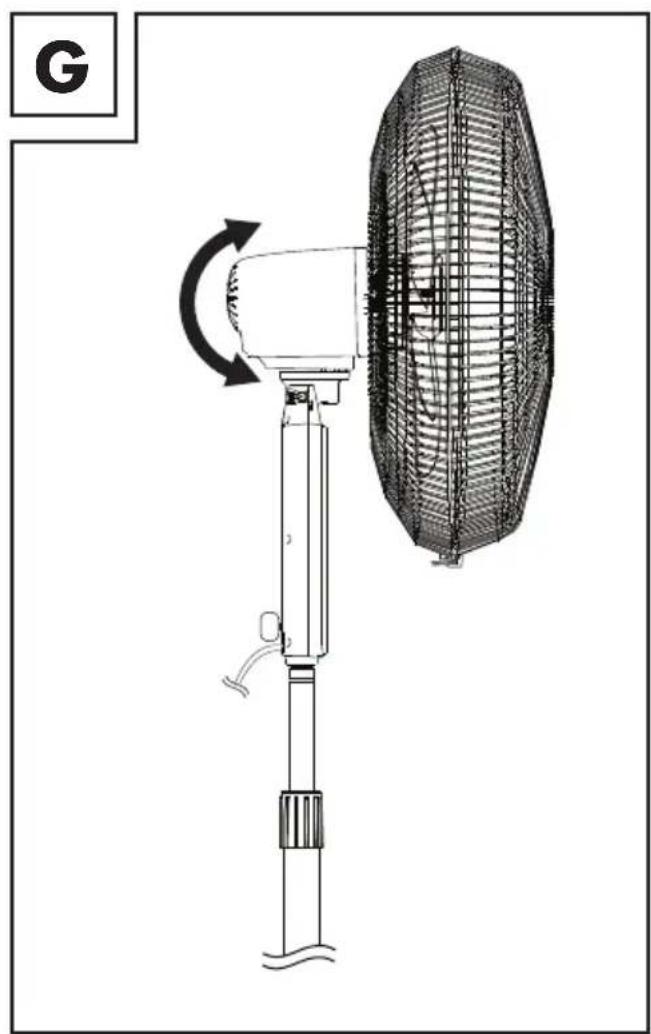

- Sie können den Winkel des Produkts auch manuell einstellen, indem Sie es leicht nach oben / unten ziehen (Abb. G).

■ Stellen Sie den Winkel nicht ein, während das Produkt in Betrieb ist.

- Brisen-Modus

Drücken Sie mehrmäß 22, um den gewünschten Brisen-Modus auszuwählen:

drücken	Modus-Beschreibung
1x	Natürlich ☑ - regelmäßiges Umschalten zwischen verschiedenen Ventilatorgeschwindigkeiten.Ventilatorgeschwindigkeiten anpassen: Drücken Sie im Modus Natürliche Brise mehrmals 21:1x vor allem niedrigere Geschwindigkeit2x Kombination aus höherer und niedrigerer Geschwindigkeit3x vor allem höhere Geschwindigkeit
2x	Schlafen ☑ - regelmäßiges Umschalten zwischen 3 Ventilatorgeschwindigkeiten (bei Start aus Geschwindigkeit 3). Das Produkt senkt die Ventilatorgeschwindigkeit in 15-Minuten-Inkrementen. Danach schaltet das Produkt auf niedrigste Geschwindigkeit um.
3x	Sanft ☑ - kontinuierliche sanfte Brise
4x	Normal - gleichbleibende Brise mit der eingestellten Ventilatorgeschwindigkeit (von 1 bis 6).i HINWEIS: Der normale Modus ist der Standardmodus, nach dem Einschalten.

Timer (automatische Ausschaltzeit)

Wenn das Produkt eingeschaltet ist, halten Sie 24 gedrückt, um die automatische Ausschaltzeit einzustellen. Sie können eine Zeit von 1 bis 8 Stunden wählen.

● Reinigung und Pflege

Vor der Reinigung: Drücken Sie ⏻ 23. Trennen Sie das Produkt von der Stromversorgung, um es vollständig auszustellen. Entfernen Sie vor der Reinigung die Batterie aus der Fernbedienung 31.

⚠️ WARNING! Tauchen Sie die elektrischen Teile des Produktes nicht in Wasser oder andere Flüssigkeiten ein. Halten Sie das Produkt niemals unter fließendes Wasser.

■ Reinigen Sie das Produkt mit einem leicht angefeuchteten Tuch.

Lassen Sie kein Wasser oder andere Flüssigkeiten in das Innere des Produktes gelangen.

■ Verwenden Sie zur Reinigung keine scheuernden, aggressiven Reinigungsmittel oder harten Bürsten.

Lassen Sie nach der Reinigung alle Teile trocknen.

- Reinigung des Rotorblatts und der Schutzgitter

Staubablagerungen auf dem Rotorblatt und auf den Gittern 2 / 6 können mit einer Bürste (nicht mitgeliefert) entfernt werden. Bei hartnäckigen Verschmutzungen kann das vordere Gitter 6 für eine gründliche Reinigung entfernt werden. Gehen Sie dazu in umgekehrter Reihenfolge des „Montage“-Abschnitts vor.

■ Reinigen Sie die Gitter / 6 und das Rotorblatt 4 mit einem angefeuchteten Tuch. Geben Sie bei hartnäckiger Verschmutzung ein mildes Reinigungsmittel auf das Tuch. Trocknen Sie alle Teile, bevor Sie sie wieder anbringen.

HINWEIS: Die Gitter 2 / 6 dienen als Schutzabdeckungen, um den Benutzer vor dem Berühren des Rotorblatts 4 zu schützen.

⚠️ GEFAHR! Bevor Sie die Schutzabdeckung entfernen, kontrollieren Sie, ob das Produkt von der Stromversorgung getrennt ist.

■ Wenn Sie mit der Reinigung fertig sind, montieren Sie das vordere Gitter 6 wieder am Produkt.

Lagerung

Lagern Sie das Produkt in der Original-verpackung, wenn es nicht in Verwendung ist.

Bewahren Sie das Produkt an einem trockenen Ort außerhalb der Reichweite von Kindern auf.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien / Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model No.: HG03555

Version: 01/2018
