Produkttyp	Dunstabzugshaube
Marke	ZANUSSI
Modell	ZHP 613
Verwendung	Haushalt, zum Entfernen von Küchengerüchen
Minimale Installationshöhe	650 mm zwischen Kochfeld und Dunstabzugshaube
Luftaustrittsdurchmesser	≥ 120 mm
Stromversorgung	220-240 V, 50/60 Hz (Netz)
Erforderlicher Schalter	Zweipolig mit Kontaktöffnung von mindestens 3 mm
Beleuchtung	Glühlampe 40 W oder Halogenlampe 20 W (je nach Ausführung)
Fettfilter	Selbsttragende Metallfilter, waschbar (in der Spülmaschine)
Geruchsfilter	Aktivkohlefilter, nicht waschbar, muss ersetzt werden
Bedienelemente	Licht (L), Motor (M), Geschwindigkeiten (V): minimal, mittel, maximal
Betrieb	Abluft- oder Umluftbetrieb
Wartung der Fettfilter	Alle 2 Monate (oder häufiger je nach Nutzung), Reinigung in der Spülmaschine
Austausch Kohlefilter	Alle 3-4 Monate
Außenreinigung	Feuchtes Tuch und neutrales Flüssigwaschmittel
Sicherheit	Nicht mit offenen Flammen verwenden; Friteusen überwachen; nicht unter der Haube flambieren
Entsorgung und Recycling	Nicht mit dem Hausmüll entsorgen; an einer Sammelstelle für Elektroaltgeräte abgeben
Abmessungen (Schätzung)	Breite ca. 60-90 cm, Tiefe ca. 50 cm, Höhe variabel

Häufig gestellte Fragen - ZHP 613 ZANUSSI

Was ist die minimale Installationshöhe der Dunstabzugshaube?

Der Mindestsicherheitsabstand zwischen Kochfeld und Dunstabzugshaube muss mindestens 650 mm betragen.

Kann ich die Dunstabzugshaube im Umluftbetrieb installieren?

Ja, das Gerät kann im Umluftbetrieb betrieben werden. Dazu muss ein Loch von 125 mm in der Abdeckung über der Haube vorgesehen werden und ein Schlauch von 120 mm verwendet werden. Die Aktivkohlefilter müssen eingesetzt sein.

Wie reinigt man die Fettfilter?

Entfernen Sie die Metallfilter und waschen Sie sie in der Spülmaschine oder von Hand mit einem milden Reinigungsmittel. Lassen Sie sie trocknen, bevor Sie sie wieder einsetzen. Es wird empfohlen, sie alle 2 Monate zu reinigen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss alle 3 bis 4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden.

Wie wechselt man die Glühbirne der Dunstabzugshaube?

Bei Glühlampen 40 W: Entfernen Sie die Fettfilter, schrauben Sie die Glühbirne heraus und ersetzen Sie sie durch eine mit denselben Eigenschaften. Bei Halogenlampen 20 W: Entfernen Sie die Beleuchtungshalterung (2 Schrauben), ziehen Sie die Lampe heraus und setzen Sie die neue ein, wobei Sie auf den korrekten Anschluss achten.

Welchen Schalter muss ich für den elektrischen Anschluss verwenden?

Schließen Sie die Dunstabzugshaube an das Netz an, indem Sie einen zweipoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm dazwischenschalten.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst die Stromversorgung und den Schalter. Wenn das Problem weiterhin besteht, überprüfen Sie die Glühbirne und die Sicherungen. Weitere Details entnehmen Sie bitte der Bedienungsanleitung.

Kann ich die Dunstabzugshaube beim Gasherd verwenden?

Ja, aber es muss eine ausreichende Belüftung des Raumes gewährleistet sein. Wenn die Küche keine hat, öffnen Sie ein Fenster nach außen, um das Eindringen von Frischluft zu gewährleisten.

Wie stelle ich die Motorgeschwindigkeit ein?

Verwenden Sie die Taste V (Geschwindigkeiten), um zwischen 3 Stufen zu wählen: minimal (leise bei geringem Dampf), mittel (normale Nutzung) und maximal (starke Emissionen).

Können die Fettfilter in der Spülmaschine gewaschen werden?

Ja, die selbsttragenden Metallfilter sind spülmaschinenfest. Vermeiden Sie es, sie während des Waschens zu biegen.

BEDIENUNGSANLEITUNG ZHP 613 ZANUSSI

HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG

INSTRUCTIES VOOR MONTAGE, GEBRUIK EN ONDERHOUD

INDICE

IT

EMPFEHLUNGEN UND HINWEISE 24

CHARACTERISTIKEN 25

MONTAGE 26

BEDIENUNG 28

WARTUNG. 29

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES 31

EIGENSCHAPPEN 32

INSTALLATIE 33

GEBRUIK 35

ONDERHOUD 36

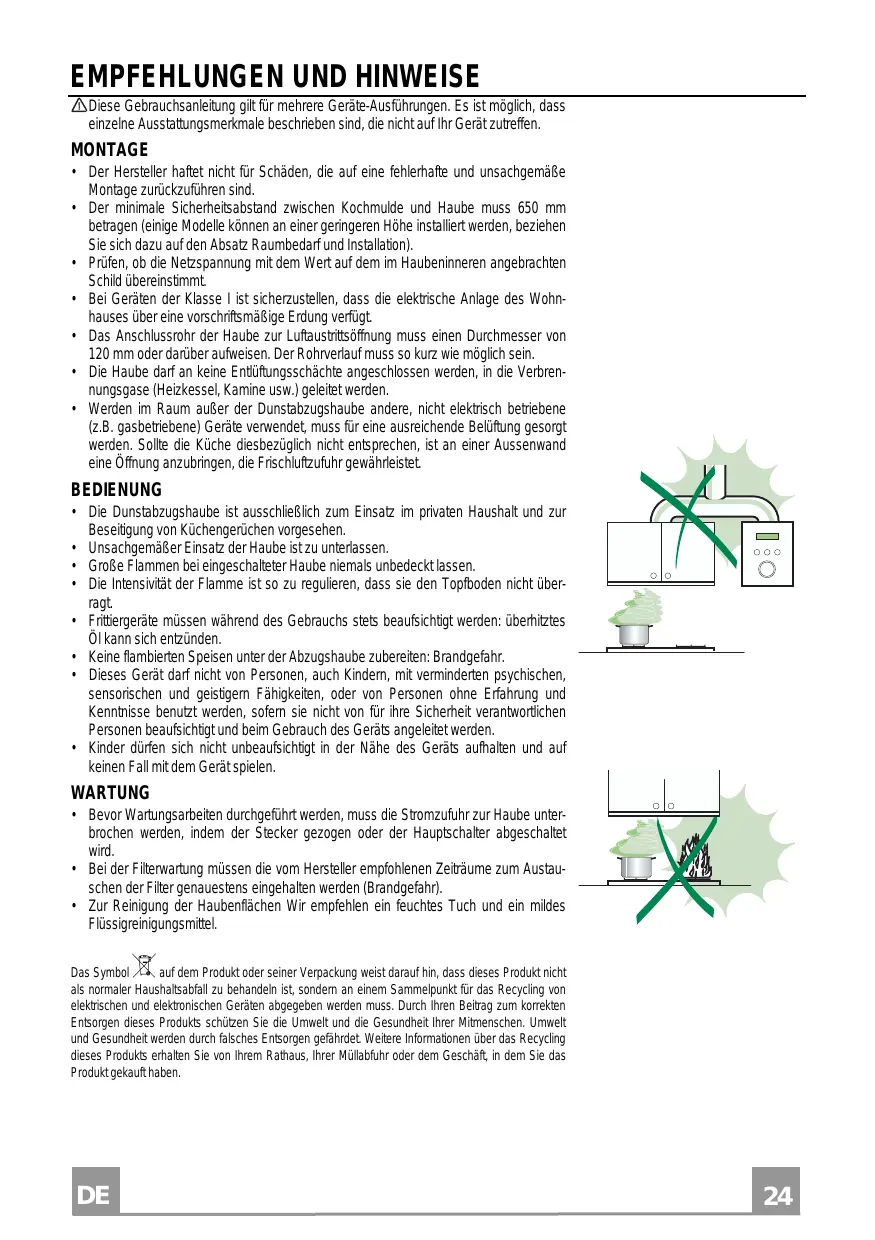

These Gebrauchsanleitung gilt fur mehrere Geräe-Ausfuhrungen. Es ist möglich, dass einzelnie Ausstattungsmerkmal Beschreiben sind, die nicht auf Ihr Gerät zuteffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäß Montage zrückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (eineige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prufen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschfrist本事ige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftastrittsöffnung muss einen Durchmesser von 120mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haubearf an eine Entlüfungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüfung gesorgt werden. Sollte die Kuche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubRINGen, die Frischluftzuführ gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengeruchen vorgesehen.
• Unsachgemäß Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt setzen.
• Die Intensität der Flamme ist so zu regulieren, dass sie den Topf Boden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzüden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerätarf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistgem Fähigkeiten, oder von Personen ohne Erfahrung und Kennissesbenutz werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder durfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerät speiten.

WARTUNG

• Bevor Wartungsarbeiten durchgefuhrt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschelt wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Products schutzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefahrdet. Weitere Informationen über das Recycling these Products erhalten Sie von ihrem Rathaus, Ihr Mullabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

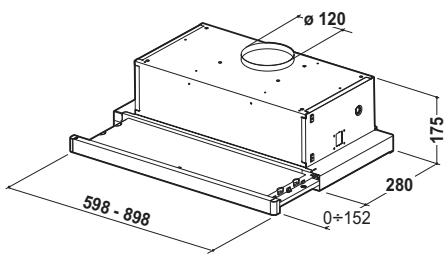

Platzbedarf

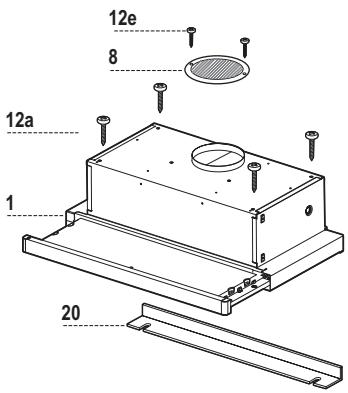

Koponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblasegruppe, Filter
8	1	Luftleitgitter Luftaustritt
20	1	Abdeckprofil
Pos.	St.	Montagekomponenten
12a	4	Schrauben 4,2 x 44,4
12e	2	Schrauben 2,9 x 9,5
St.		Dokumentation
1		Bedienungsanleitung

Bohren der Trägerplatte und Montage der Dunstabzugshaube

MONTAGE MIT SCHRAUBEN

• Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterflüche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Locher 4,5mm in die Tragerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch 125mm in die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

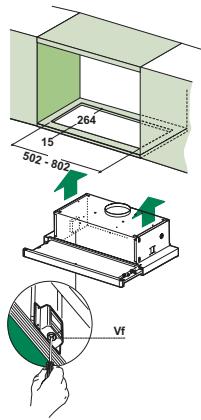

MONTAGE MIT SCHNAPPVERSCHLUSS

• Die Haube kann direkt an der Oberschrank-Unterfläche mit seitlichen Einrasthalterungen montiert werden.
• Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.
• Die Haube einfahren, bis die sichlichen Schnappverschlüsse einrasten.
• Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

ABDECKPROFIL

• Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden.

Anschlüsse

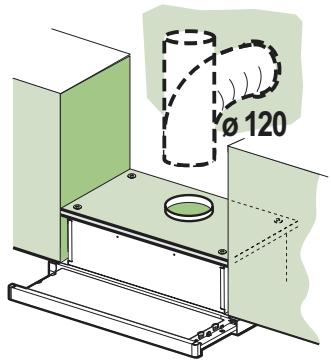

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (φ 120 mm) and die Außenrohrleitung angeschlossen werden.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnehmer.

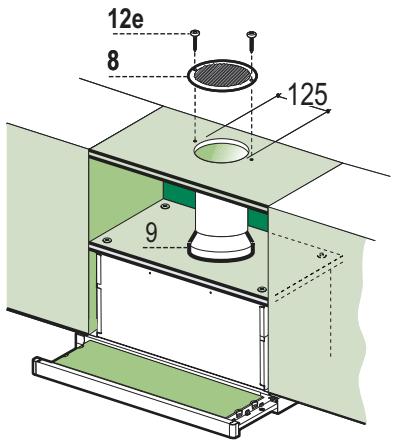

ANSCHLUSS IN UMLUFTVERSION

• In das eventuell über der Haube vorhandene Bord ein Loch 125mm bohren.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch φ 120mm anschlieben.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 × 9,5) beim Austritt der Rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschaltset werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu horen ist.

Bedienfeld

L Beleucht. Schaltet die Beleuchting ein und aus.
M Motor Schaltet den Geblasemotor ein und aus.
V Geschw. bestimmte die Geblasegechwindigkeit und steuert fol-gende Geschwindigkeitsstu-fen:

1. geringste Geblasestufe, diese Stufe ist für einen ständigen und besonders leisen Luftstausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guts Verhältnisses zwischen Fordervolumen und Gerauschentwicklung für die meisten Anwendungs-situationen.
3. hochste Geblasestufe, eignet sich für starke Kochdunstentwicklung, auch über langere zeithin.

L Beleucht. Schaltet die Beleuchting ein und aus.
M Motor Schaltet den Geblasemotor ein und aus.
V Geschw. bestimmte die Geblasegechwindigkeit und steuert fol-gende Geschwindigkeitsstu-fen:

1. geringste Geblasestufe, diese Stufe ist für einen ständigen und besonderss leisen Luftstausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guts Verhältnisses zwischen Fordervolumen und Gerauschentwicklung für die meisten Anwendungs-situationen.

Fettfilter

REINIGUNG DER METALLFETTFILTER

• Die Filter konnen im Geschirrspüller gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, früiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.
• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnahmen.
• Die Filter im Geschirrspüller bei stärkstem Reinigungssprogramm und höchster Temperatur, mindestens 65°C , reinigen und vor dem Wiedereinsetzen trocknen setzen, damit nicht knicken. (Eine eventuelle Vergebung der Filteroberfläche, zu der es im Laufe der Zeit kommt kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen, damit darauf achten, dass die Verregelung sightbar ist.
• Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

FILTERWECHSEL

• Die Filter lässt sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonderss intensiver Nutzung,häufiger ersetzt werden.
• Den Wrasenleitschirm herausziehen.
  Die Fettfilter entnehmen
• Die entsprechenden Haken losen und den gesattigten Aktivkohlefilter entnahmen.
  Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.

AUSWECHSELN DER LAMPEN

Glühlampen 40W

Die Metallfettfilter entfernen.
Die Lampen ausschrauben und durch gleichwertige ersetzen.
Die Metallfettfilter wieder montieren.

Beleuchtung

AUSWECHSELN DER LAMPEN

Halogenlampe 20 W

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaubeziehen.
  Die Lampe aus der Halterungnehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf auf achten, daß die beiden Steckerstifte vorschrifsmäßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
