BEDIENUNGSANLEITUNG ZHC7141 ZANUSSI

Bedienungs anleitung

Bedienungsanleitung INHALTSVERZEICHNIS

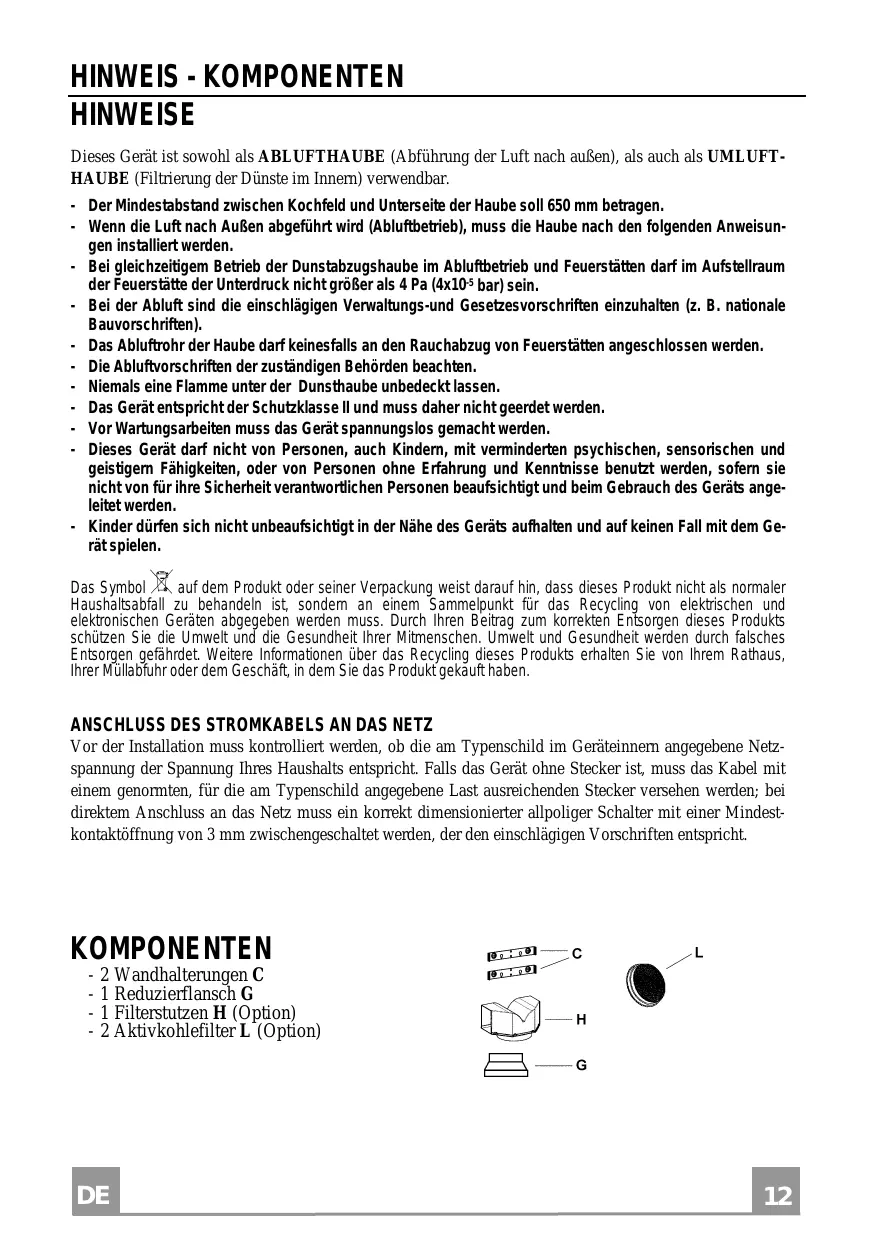

HINWEIS - KOMPONENTEN 11

MONTAGE 12

BEDIENUNG - WARTUNG. 13

Manuel d'Instructions SOMMAIRE

ATTENTION - COMPOSANTS. 14

INSTALLATION 15

UTILISATION-ENTRETIEN 16

Gebruiksaanwijzing

INHOUDSOPGAVE

Dieses Gerät ist sowohl als ABLUFTHAUBE (Abführung der Luft nach außen), als auch als UMLUFT-HAUBE (Filtrierung der Düste im Innern) verwendbar.

• Der Mindestabstand zwischen Kochfeld und Unterseite der Haube soll 650mm betragen.
• Wenn die Luft nach Außen abgeführrt wird (Abluftbetrieb), muss die Haube nach den folgenden Anweisungen installiert werden.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4x10 ^-5 bar) sein.
• Bei der Abluft sind die einschlagigen Verwaltungs-und Gesetzesvorschriften einzahalten (z. B. nationale Bauvorschriften).
• Das Abluftrohr der Haube darf keinesfalls an den Rauchabzug von Feuerstätten angeschlossen werden.
  Die Abluftvorschrift der zuständigen Behörden beachten.
• Niemals eine Flamme unter der Dunsthaube unbedeckt setzen.
• Das Gerät entspricht der Schutzklasse II und muss daher nicht geerdet werden.
• Vor Wartungsarbeiten muss das Gerät spanningslos gemacht werden.
• Dieses Geratarfnd nicht von Personen, auch Kindern,mit verminderten psychischen,sensorischen und geistigernFahigkeiten,oder von Personen ohne Erfahrung und Kenntnisse benutzt werden,sofern sie nicht von fur ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Gerats angeleitet werden.
• Kinder)dufen sich nicht unbeaufsichtigt in der Naze des Gerats aufhalten und auf keinen Fall mit dem Gerat speien.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaftsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Products schufen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这些东西 erhalten Sie von ihrem Rathaus, ihrer Mullabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

ANSCHLUSS DES STROMKABELS AN DAS NETZ

Vor der Installation muss kontrolliert werden, ob die am Typenschild im Geräteinnern angegebene Netzspannung der Spannung Ihres Haushalts entspricht. Falls das Gerät ohne Stecker ist, muss das Kabel mit einem genormten, für die am Typenschild angegebene Last ausreichenden Stecker versehen werden; bei direktem Anschluss an das Netz muss ein korrekt dimensionierter allpoliger Schalter mit einer Mindest-kontaktöffnung von 3mm zwischengeschäftet werden, der den einschlagigen Vorschriften entspricht.

KOMPONENTEN

-2 Wandhalterungen C
-1 Reduzierflansch G
-1 Filterstutzen H (Option)
- 2 Aktivkohlefilter L (Option)

Die Haube muss mittig über dem Kochfeld installiert werden. Der Mindestabstand zwischen Kochfeld und Unterseite der Haube soll 650~mm betragen.

Für die Installation wie folgt vorgehen:

1) 6 Löcher (X1-X2-J) mit 8mm Durchmesser nach den Maßangaben der Abb.1 ausführten.
2) Die für die jeweilige Montage mitgelieferten Schrauben und Dubel verwenden.
3) Die Wandhalterungen C (Abb. 2) mittels der Bohrungen X1-X2 an der Wand befestigen.
4) Die Haube mittels der externen Bohrlicher J1 und J2 (Abb. 3) an der Wand befestigen.
5) Montage als ABLUFTHAUBE oder UMLUFTHAUBE:

ABLUFBETRIEB

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120mm ) an den Auslass angeschlossen werden.

• Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Haubenausgang anbringen.
• Das Rohr mit passenden Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter ausbauen.

• Den Filterstutzen H einbauen (Abb. 6).
• Den Aktivkohlefilter L (Abb.7) einlagen und durch Drehen im Uhrzeigersinn (um zirka 10^ ) einrasten setzen. Zum Ausbauen in umgekehrter Reihenfolge vorgehen.

Montage der Kamine:

6) Befestigen Sie das obere Kaminteil A (Abb. 8) mit den vier beiliegenden, selbstschneiden den Schrauben 0.9mm an den Halterungen C (Abb.2/Abb.8). Der Abstand zwischen den Bohrlochern X1 und X2 hangt von der Höhe des oberen Kaminteils H ab.
7) Um das andere Kaminteil B (Abb. 9) anzubringen die beiden Seiteinteile leicht auseinan- derbiegen und dann an der Haube einsetzen (Abb. 9).

BEDIENUNG

Es empfeihlt sich, die Dunsthaube, noch bevor Sie mit dem Kochen beginnen, einzuschalten und auch danach noch ungebahr 15 Minuten, oder jeder falls bis alle Gerüche beseitigt sind, laufen zu halten.

1) Bedienleiste mit Schiebeschaltern (Abb.11):

Ein Schalter schaltet die Beleuchtung ein - ON/OFF.

Ein Schalter steuert die drei Geblasestufen - OFF/ON-1-2-3.

Eine Kontrollampe zeigt den Motorbetrieb an.

WARTUNG

NB: Vor sãmtlichen Wartungs- und Reparaturarbeiten, sowie dem Auswechseln der Lampen muss die Stromzufahr zum Gerät unterbrochen werden.

1. Beleuchting

40W Gluhampen (Abb.10):

Die Metallfettfilter entfern.
Die Lampen ausschrauben und durch gleichwertige ersetzen.
Die Metallfettfilter wieder montieren.

2.Filter

ACHTUNG - Die angegebenen Wartungsintervalle sind unbedingt einzuhalten, da fettgetränkte Filter liegt brennbar sind.

Je nach dem, wie intensiv die Haube gebraucht wird, müssen die Metallfettfilter in entsprechenden Zeitabständen (mindestens alle 2 Monate) ausgebaut und mit warmem Seifenwasser bzw. im Geschirrspuler gewaschen und nach dem Trocknen wieder eingebaut werden (Aktivkohlefilter)dürfen keinesfalls gewaschen werden, sondern sind alle 2 Monate auszuwechseln).

3.Pflege

Zur äußeren Reinigung der Haube einen mit Alkohol oder einem handelsüblichen Reinigungsmittel angefeuchteten Lappen verwenden. Keine scheuernden Mittel oder Utensilien benutzen.

ACHTUNG: Die Herstellerfirma übernimmt keine Haftung für solche Schäden, die durch die mangelnde Wartung des Fettfilters (alle zwei Monate waschen), unterlassenes Auswechseln des Aktivkohlefilters und Nichtbeachtung der obigen Anleitungen zu Montage und Elektronanschluss entstehen können.
