DVD1012 - Tragbarer DVD-Player Reflexion - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer DVD-Player
Marke	Reflexion
Modell	DVD1012
Abmessungen (B x T x H)	Ca. 25 x 18 x 3 cm
Gewicht	Ca. 1 kg
Stromversorgung	DC-12V-Adapter (enthalten) und wiederaufladbarer Akku
Akkulaufzeit	Bis zu 3 Stunden
Disc-Kompatibilität	DVD, DVD±R/RW, CD, CD-R/RW, MP3, JPEG
Bildschirmgröße	7 Zoll TFT-LCD
Auflösung	480 x 234 Pixel
Wiedergabefunktionen	Wiedergabe, Pause, Stopp, Vorlauf, Rücklauf, Überspringen, Wiederholen, Zoom
Anschlüsse	AV-Ausgang, Kopfhöreranschluss, USB-Anschluss
Fernbedienung	enthalten
Regionalcode	Region 2 (möglicherweise multiregional)
Enthaltenes Zubehör	Netzadapter, Fernbedienung, AV-Kabel, Autoladegerät, Benutzerhandbuch
Wartung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Nicht Flüssigkeiten oder extremen Temperaturen aussetzen. Von direktem Sonnenlicht fernhalten.
Verfügbarkeit von Ersatzteilen	Akku, Fernbedienung, Netzadapter beim Hersteller erhältlich

Häufig gestellte Fragen - DVD1012 Reflexion

Welche Disc-Formate unterstützt der Reflexion DVD1012?

Der Player unterstützt DVD, DVD±R/RW, CD, CD-R/RW, MP3 und JPEG Discs.

Kann ich Videos von einem USB-Stick abspielen?

Ja, der USB-Anschluss ermöglicht die Wiedergabe kompatibler Video-, Musik- und Fotodateien. Unterstützte Formate sind AVI, MP4, MP3 und JPEG.

Wie lange hält der Akku?

Der eingebaute wiederaufladbare Akku bietet bei voller Ladung bis zu 3 Stunden Wiedergabe.

Wie groß ist der Bildschirm?

Der DVD1012 verfügt über ein 7-Zoll-TFT-LCD-Display mit einer Auflösung von 480 x 234 Pixeln.

Unterstützt es multiregionale DVDs?

Das Gerät ist normalerweise auf Region 2 eingestellt, kann aber mit multiregionalen oder codefreien Discs kompatibel sein. Überprüfen Sie das Handbuch auf Anweisungen zum Wechseln der Region.

Wie schließe ich den Player an einen Fernseher an?

Verwenden Sie das mitgelieferte AV-Kabel, um den AV-Ausgang des Players mit den Eingangsbuchsen Ihres Fernsehers zu verbinden. Wählen Sie den richtigen Eingangskanal am Fernseher.

Was soll ich tun, wenn sich der Player nicht einschaltet?

Stellen Sie sicher, dass der Akku geladen ist, oder schließen Sie den Netzadapter an. Wenn Sie den Akku verwenden, versuchen Sie, den Netzschalter 3 Sekunden lang gedrückt zu halten. Wenn immer noch kein Strom, wenden Sie sich an den Support.

Wie reinige ich die Linse oder den Bildschirm?

Verwenden Sie ein weiches, trockenes Mikrofasertuch, um den Bildschirm und die Linse vorsichtig abzuwischen. Verwenden Sie keine flüssigen Reinigungsmittel oder scheuernden Materialien.

Kann ich den Akku selbst austauschen?

Der Akku ist austauschbar, es wird jedoch empfohlen, ihn von einem qualifizierten Techniker austauschen zu lassen oder den Reflexion-Support für den Service zu kontaktieren.

Welche Sicherheitsvorkehrungen sollte ich beachten?

Setzen Sie den Player keinem Wasser, keiner Feuchtigkeit oder extremen Temperaturen aus. Vermeiden Sie Stürze. Aufgrund von Kleinteilen von Kindern unter 3 Jahren fernhalten.

BEDIENUNGSANLEITUNG DVD1012 Reflexion

TRAGBARER DVD-PLAYER

CE

Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vollständig durch, bevor Sie dieses Produkt anschließen, in Betrieb nehmen oder einstellen.

Inhalt

Inhalt S 1

Wichtige Sicherheitshinweise S2

Sicherheitshinweise S3

Tastenbelegung S4-S6

SETUP-Menüeinstellung S7-S8

SETUP-Menüeinführung S9

Mode Menü Einstellungen S10

Parameter und Spezifikationen S11

Batteriedaten S11

Wichtige Sicherheitshinweise

Warnung: Um das Risiko eines Elektroschocks zu reduzieren, keine Abdeckungen entfernen. Im Geräteinneren befinden sich keine zu wartenden Teile. Wenden Sie sich stets an qualifiziertes Personal.

Warnung: Zur Vermeidung von Feuer und Stromschlag, Gerät weder Regen noch Feuchtigkeit aussetzen.

Das Gerät darf keinen Flüssigkeitstropfen oder -spritzern ausgesetzt werden. Auf dem Gerät dürfen keine mit Flüssigkeit gefüllten Objekte, wie z. B. Vasen, abgestellt werden.
Den Player nicht direktem Sonnenlicht oder Wärmequellen, wie Radiatoren oder Öfen aussetzen.
Decken Sie keine Belüftungsöffnungen ab. Schlitze und Öffnungen am Gerät dienen der Belüftung. Die Öffnungen dürfen niemals dadurch blockiert werden, dass der Player auf ein Kissen, Sofa oder eine ähnliche Oberfläche gestellt wird.
Stellen Sie den Player nicht auf einen instabilen Wagen, Ständer, Dreifuß, Gestell oder Tisch. Das Gerät kann herunterfallen und es kann zu Beschädigungen oder Verletzungen kommen.
Stellen Sie niemals schwere oder scharfe Gegenstände auf den LCD-Bildschirm oder auf das Gehäuse.
- Verwenden Sie nur den mitgelieferten Netzadapter. Durch die Verwendung eines anderen Netzadapters werden alle Garantieansprüche null und nichtig.
Der Netzstecker des Adapters dient zur Unterbrechung der Stromversorgung und soll weiterhin betriebsbereit bleiben.
Ziehen Sie bei Nichtnutzung den Netzstecker.
Beachten Sie bei der Entsorgung der Batterie auf die Umweltaspekte.

VORSICHT: Ein falsch eingesetzte Batterie kann explodieren. Nur mit dem gleichen oder ähnlichen Batterietyp austauschen.

WARNUNG: Die Batterie (Batteriepack oder eingesetzte Batterien) dürfen nicht hohen Temperaturen ausgesetzt werden, wie Sonneneinstrahlung, Feuer usw.

WARNUNG: Eine zu hohe Lautstärke der Kopfhörer kann zu Hörverlust führen.

WARNUNG: Nur Befestigungs- und Zubehörteile verwenden, die vom Hersteller empfohlen werden. Der Player wird von einem Netzadapter mit Strom versorgt. Der Netzadapter dient zur Unterbrechung der Stromversorgung und soll weiterhin betriebsbereit bleiben.

Vorsicht: Eine falsch eingelegte Batterie kann explodieren. Nur mit dem gleichen oder ähnlichen Batterietyp (Lithium-Batterie) austauschen.

Dieses Symbol auf dem Produkt weist darauf hin, dass dieses Gerät nicht zusammen mit dem Hausmüll entsorgt werden darf (Gültig in der EU). Zur Vermeidung möglicher Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung muss dieses Gerät getrennt von anderen Abfällen entsorgt und gewissenhaft dem Recycling zugeführt werden, um die Materialien effektiv wiederverwerten zu können Bringen Sie am Ende der Nutzungsdauer das Gerät zu einer zuständigen Sammelstelle oder wenden sich an den Händler, bei dem Sie es gekauft haben. Diese nehmen das Produkt zum umweltgerechten Recycling an.

Sicherheitshinweise

ACHTUNG

STROMSCHLAGGEFAHR NICHT ÖFFNEN

Warnung: Dieser digitale Videodisk-Player verwendet ein Lasersystem. Steuerungen oder Einstellungen anders als in dieser Bedienungsanleitung beschrieben können zur Freisetzung gefährlicher Strahlung führen.

Warnung: Um eine direkte Aussetzung des Laserstrahls zu vermeiden, öffnen Sie nicht das Gehäuse. Sichtbare Laserstrahlung, wenn das Gehäuse geöffnet ist.

Warnung: Niemals in den Laserstrahl blicken.

Vorsicht: Stellen Sie dieses Gerät nicht in einem geschlossenen Raum auf, wie z.B. auf einem Bücherregal oder einem ähnlichen Ort.

Warnung: Wenn das Gerät von einem Kind benutzt wird, müssen sich die Eltern vergewissern, dass das Kind die Bedienungsanleitung verstanden hat und wie mit der Batterie umgegangen wird, damit diese stets korrekt benutzt wird.

Warnung: Wenn sich die Batterie überhitzt, anschwillt oder es zu einer Geruchsfreisetzung kommt, verwenden Sie diese bitte nicht mehr und wenden Sie sich für einen Austausch an einen Kundendienst-Center.

Warnung: Laden Sie die Batterie nicht an Orten mit unzureichender Belüftung, wie: Matratzen, Sofa, Kissen, weichen Malten usw.

Warnung: Wir übernehmen keine Verantwortung für Schäden, die aus einer falschen Verwendung oder durch Nichtbeachten des Aufklebers mit Warnhinweisen auf dem Batteriegehäuse entstanden sind.

Warnung: Es darf kein USB-Verlängerungskabel mit einer Länge von mehr als 250 mm am USB-Port verwendet werden.

Anmerkungen zum C opyright

Es ist gesetzlich verboten, urheberrechtlich geschütztes Material ohne Erlaubnis zu kopieren, auszustrahlen, anzuzeigen, über Kabel zu senden, öffentlich wiederzugeben oder zu mieten. Dieses Produkt verwendet die von Macrovision entwickelte Kopierschutzfunktion. Auf einigen Disks wurden Kopierschutz- Signale aufgezeichnet.

Bei der Aufzeichnung und Wiedergabe dieser Disks treten Bildstörungen auftreten. Dieses Produkt verwendet eine Kopierschutztechnologie, die durch US-Patente und andere Rechte zum Schutz geistigen Eigentums geschützt ist. Patente und anderes geistiges Eigentum gehören der Macrovision Corporation und anderen Eigentümern. Die Verwendung dieser Schutzverfahren muss von Macrovision Corporation genehmigt werden und ist ausschließlich für den Heimeinsatz und andere beschränkte Nutzungsbereiche gedacht, falls nicht anders von Macrovision Corporation autorisiert. Reverse-Engineering und Auseinanderbauen ist nicht gestattet.

- SERIENNUMMER: Sie finden die Seriennummer auf der Rückseite des Geräts. Diese Nummer gilt ausschließlich für dieses Gerät und wird nicht für andere Geräte benutzt. Sie sollten hier die Daten notieren und diese Anleitung als einen Kaufbeleg aufbewahren.

Modell-Nr. Serien-Nr. Kaufdatum

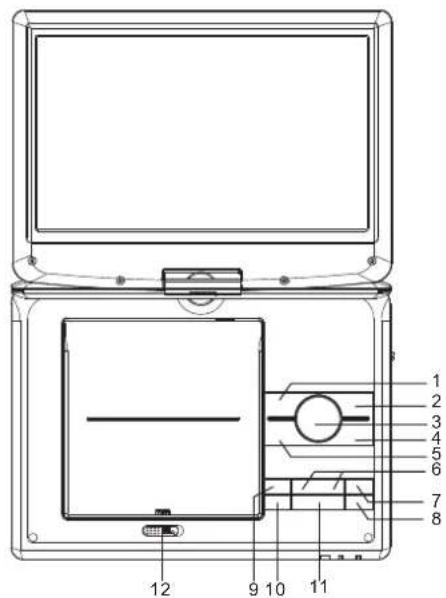

Tastenbelegung Hauptgerät

1. Left/Fast Backward

kurz drücken: links

lange drücken: schneller Rücklauf

1. Right/Fast Forward

kurz drücken: rechts

lange drücken: schneller Vorlauf

3.Enter: Bestätigt Menü-Auswahl

1. Down/Forward Skip

kurz drücken: runter

lange drücken: vorwärts springen

1. Up/Reverse Skip

kurz drücken: aufwärts

lange drücken: rückwärts Springen

1. VOL-/VOL+ (Lautstärke -/+)

2. Setup

3. Source (Quelle)/ DVD/DVB

kurz drücken: Source (Quelle)

lange drücken: DVD/DVB

1. AV- OUT

2. ⚠ Kopfhörer-Buchse

3. Koaxial-Anschluß

18.On/Off

19.DC-In 9-12V

1. Antenne

Einsetzen der Batterie

1. Ziehen Sie den

Batteriehalter heraus.

Öffnung

1. Setzen Sie die Batterien ein.

HINWEISE:

Die Batterie während der Aufbewahrung oder längerer

Nichtnutzung des DVD-Players entfernen.

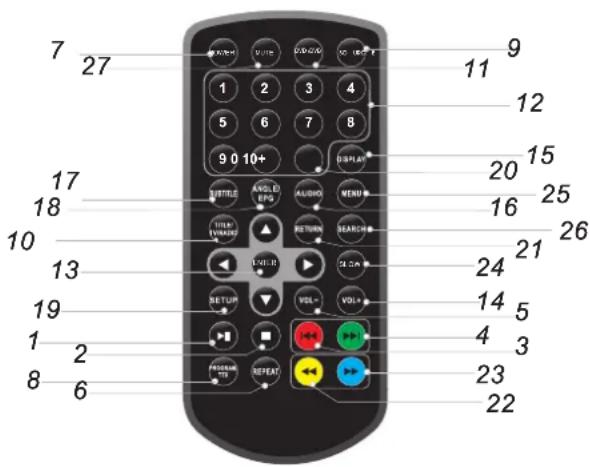

Tastenbelegung Fernbedienung

1. PLAY/ PAUSE (Wiedergabe/Pause)

Drücken Sie einmal PLAY/PAUSE, um die Wiedergabe zu unterbrechen und drücken Sie PLAY/PAUSE erneut, um die Wiedergabe fortzusetzen.

2. STOP

Wenn Sie diese Taste einmal gedrückt wird, merkt sich das Gerät die Stelle, an der es angehalten wurde. Wenn anschließend ENTER gedrückt wird, wird die Wiedergabe ab der gespeicherten Stelle fortgesetzt. Aber wenn anstelle von ENTER erneut STOP gedrückt wurde, ist die Wiederaufnahmefunktion nicht verfügbar.

3. Zurückspringen

DVD: Geht ein Kapitel/Track bis zum Anfang zurück. DVB: ROTE Taste im Videotext.

4. Vorwärtsspringen

DVD: Geht zum nächsten Kapitel/Track. DVB: GRÜNE Taste im Videotext.

5. VOL- (Lautstärke -)

Lautstärke einstellen.

6. WIEDERHOLEN

Drücken Sie während der Wiedergabe REPEAT, um den gewünschten Wiederholungsmodus auszuwählen. DVD: Wiedergabe eines Kapitels/Titels/aller Titel auf einer Disk. VCD/CD: Wiedergabe eines Tracks/aller Tracks auf einer Disk. Mp3/WMA: Sie können den Wiedergabemodus Repeat One (Track wiederholen)/Repeat folder (Ordner wiederholen) für eine Disk wählen.

7. POWER

Taste für Standby des DVD-Players

8. PROGRAMMIEREN

DVD/VCD/CD/Mp3: Mit der Programmierfunktion können Sie Ihre Lieblingstracks einer Disk speichern. Drücken Sie die Taste PROGRAM, anschließend wird das Programmiermenü auf dem Bildschirm angezeigt. Jetzt können Sie mit den Zifferntasten die Titel-, Kapitel- oder Tracknummern direkt eingeben und die PLAY-Option wählen. Um zur normalen Wiedergabe zurückzukehren, drücken Sie PROGRAM und wählen Sie im Programmiermenü die Option CLEAR (Löschen).

TTX: Videotext-Funktion DVB

JPEG: Zum Auswählen eines Diashowmodus drücken Sie wiederholt die Taste PROGRAM. Es gibt 16 Diashowmodi.

A ufbau Fernbedienung

9. SOURCE (Quelle)

DVD/CARD/USB.

10. TITLE (Titel)

DVD: Rückkehr zum DVD-Titelmenü.

DVB: Zum Fernseh- oder Radioprogramm umschalten.

11. DVD/DVB

Zum DVD- oder DVB-Modus umschalten.

12. 0-9 ZIFFERNTASTEN

Auswahl eines nummerierten Menüpunkts.

13. ENTER

Bestätigt eine Menüauswahl.

14. VOL + (Lautstärke +)

Lautstärke einstellen.

15. ANZEIGE

Zeigt Wiedergabezeit und Statusinformationen an.

16. AUDIO

DVD/DVB: Drücken Sie während der Wiedergabe mehrmals AUDIO, um zu einer anderen Audio-Sprache oder Tonspur umzuschalten, falls vorhanden.

CD/VCD: Drücken Sie während der Wiedergabe mehrmals AUDIO, um einen unterschiedlichen Audiokanal (Stereo, links oder rechts) wiederzugeben.

17. UNTERTITEL

Drücken Sie während der Wiedergabe mehrmals SUBTITLE

(Untertitel), um zu einer anderen Untertitel-Sprache umzuschalten.

18. ANGLE (Blickwinkel)/EPG

Ändern Sie mit ANGLE (Blickwinkel) den Blickwinkel bei DVDs, die diese Funktion unterstützen.

Bei DVB werden EPG-Informationen angezeigt.

19. SETUP

Öffnet oder schließt das Setupmenü.

20.10+

Um Track 10 oder einen Track auszuwählen, der größer als 10 ist, drücken Sie zuerst 10+. Zum Beispiel: Auswahl von Track 12. Drücken Sie zuerst 10+ und drücken Sie anschließend die Zifferntaste 2.

21. RETURN (Zurück)

Geht zum höheren Menü zurück oder schließt das Menü.

22.

DVD:IDurch Drücken von können Sie eine vom 5 Rücklauf -Geschwindigkeiten einstellen (x2-> x4-> x8-> x20). Mit ENTER kehren Sie zur normalen Wiedergabe zurück. DVB

23.

DVD:Durch Drücken von ▶ können eine vom 5 Vorlauf -Geschwindigkeiten einstellen (x2-> x4-> x8-> x20). Mit ENTER kehren Sie zur normalen Wiedergabe zurück. DVB:BLAUE Taste im Videotext.

24. SLOW (Zeitlupe)

Zeitlupe.

25. MENÜ

DVD-Diskmenü aufrufen.

26. SEARCH (Suche)

Springt im DVD-Modus zum gewünschten Zeitpunkt, Titel oder Kapitel.

27. MUTE (Stummschaltung)

Deaktiviert die Audioausgabe.

Einstellung SETUP-Menü

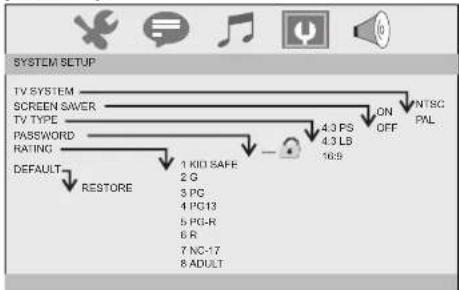

Systemsetupseite

Rufen Sie mit SETUP das Setupmenü auf. Wählen Sie mit den Richtungstasten ▲▼◀ den gewünschten Menüpunkt. Drücken Sie nach Abschluss der Einstellungen SETUP, um wieder zur normalen Anzeige zurückzukehren.

Systemsetup

TV-System

Auswahl des Farbsystems, das auf ihrem Fernseher bei der AV-Ausgabe eingestellt ist. Dieser DVD-Player ist mit NTSC und PAL kompatibel.

PAL - Wählen Sie diese Option, wenn der angeschlossene Fernseher das PAL-System verwendet. Es ändert das Videosignal einer NTSC-Disk und die Ausgabe erfolgt im PAL-Format. NTSC - Wählen Sie diese Option, wenn der angeschlossene Fernseher das PAL-System verwendet. Es ändert das Videosignal einer PAL-Disk und die Ausgabe erfolgt im NTSC-Format.

Bildschirmschoner

Diese Funktion schaltet den Bildschirmschoner ein oder aus. TV-Typ

Wählt das Seitenverhältnis der Bildwiedergabe.
4:3 PS: Wenn Sie einen normalen Fernseher besitzen und möchten, dass beide Seiten des Bilds beschnitten oder formatiert werden, damit sie auf Ihren Fernsehbildschirm passen.
4:3 LB: Bei einem normalen Fernseher wird ein breites Bild mit schwarzen Balken am oberen und unteren Rand des Fernsehbildschirms angezeigt.
16:9: Breitbild-Bildschirm.

Passwort

Eingabe Benutzerpasswort. Das Standardpasswort lautet 0000.

Bewertung

Nach Eingabe des richtigen Passworts können Sie die Kindersicherung ändern.

Standardeinstellungen

Wiederherstellen der Werkseinstellungen des Setupmenüs

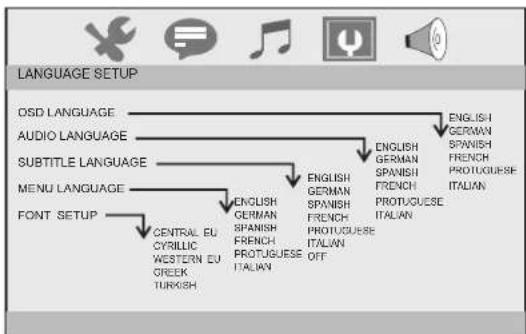

Spracheinstellungsseite

Spracheinstellung

Sie können die OSD- und die Audio/Untertitel/Menü-Sprache von DVDs auszuwählen, falls verfügbar. Sie können auch die Schriftart für MPEG4-Untertitel wählen.

SETUP-Menüeinstellung

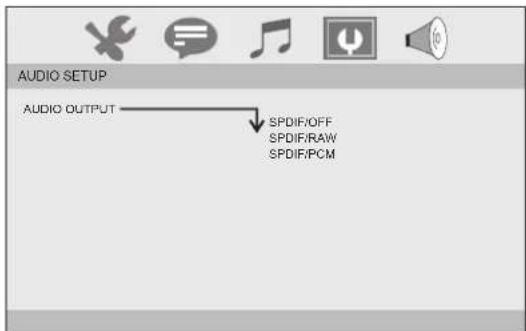

Audiosetup

Mit dieser Funktion wählen Sie den SPDIF-Ausgang: SPDIF Aus, SPDIF/RAW, SPDIF/PCM.

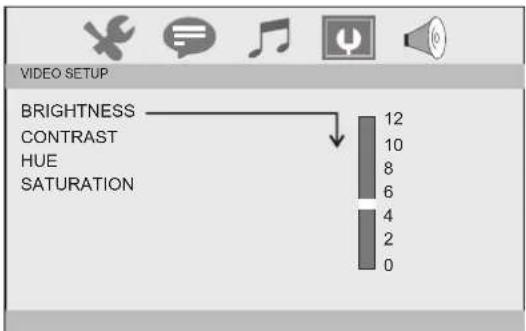

Videosetup

Sie können die Videoeinstellungen ändern: Helligkeit, Kontrast, Farbton, Sättigung.

Lautsprechersetup

Downmix:

LT/RT: Bei der Wiedergabe einer DVD 5.1-Kanäledisk werden die Kanäle LS/RS/Mitte über die beiden L-und R-Kanäle ausgegeben. STEREO: Bei der Wiedergabe einer DVD 5.1-Kanäledisk wird der LS nur über den L-Kanal, der RS nur über den R-Kanal und Mitte über die beiden L- und R-Kanäle ausgegeben.

Kanalführer

TV-Kanäle: Rufen Sie die TV-Kanalliste auf.

Drücken Sie in den TV-Kanälen die DISPLAY-Taste, um die Programme zu sortieren.

Radiokanäle: Rufen Sie die Radio-Kanalliste auf. Drücken Sie in den Radio-Kanälen die DISPLAY-Taste, um die Programme zu sortieren.

Kanal-Klassifizierung: Einstellen der Kanalklasse: Bevorzugt, Film, Nachrichten, Show.

Kanäle bearbeiten: Kanäle bearbeiten: Umbenennen, Verschieben, Löschen.

SETUP-Menüeinführung DVB-SETUPMENÜ

Systemkonfiguration

TV-Einstellung: Wählt das TV-System und den TV-Typ. Videoeinstellungen: Ändert die Video-Einstellungen: Helligkeit, Kontrast, Farbton, Sättigung.

Audioeinstellungen: Wählt die koaxialen, digitalen

Ausgangsmodi: OFF (Aus), RAW, PCM.

Sprache: Wählt die OSD-Sprache

Kindersicherung: Ändert das Passwort und stellt die

Kanalsperre ein. Das Standardpasswort lautet 0000.

Systeminformationen: Informationen über die Aktualisierung von Daten, Tuner, Version der F/W und des Modells.

Installation

TV Empfang über DVB-T

Schalten Sie das Gerät ein und schließen Sie die Antenne an.

Drücken Sie die „SOURCE-DVD/DVB“ Taste 3 Sekunden

Drücken Sie dann die „SETUP“ Taste...

..das Setup-Menü öffnet sich

Gehen Sie mit der PFEILTASTE-RECHTS.....

zu „INSTALLATION"

Wählen sie „AUTOM.SCANNEN“ und drücken Sie ENTER

Gehen Sie mit der PFEILTASTE-RUNTER

.....auf „SCANNEN STARTEN“ und drückem Sie „ENTER“

Das Gerät sucht jetzt alle empfangbaren Sender!

Medien abspielen ..... DVD,USB oder Card

Schalten Sie das Gerät ein.

Drücken Sie die „SOURCE-DVD/DVB“ Taste 3 Sekunden lang

Drücken Sie erneut kurz die „SOURCE-DVD/DVB“ Taste

Wählen Sie jetzt Ihre Medien-Datei mit der „Pfeiltaste rechts“

Und drücken Sie die „Enter-Taste“

USB unterstützt folgende Formate: MP3, WMA, MP4, DIVX4, 5, 6, (AVI)

Spiel

Es sind drei Spiele verfügbar: BoxMan, Burning Tetris und Hit Rat. Zum Spielen „ENTER“ drücken.

EPG (Elektronischer Programmführer)

Der DVB-T-Player bietet einen elektronischen Programmführer, der für jeden Fernsehsender eine schnelle Vorschau derLiveübertragung anzeigt, bevor Sie ihn im Vollbildmodus anzeigen.

1 Drücken Sie EPG
Ein Menü des elektronischen Programmführers öffnet sich mit einem TV-Kanalmenü auf der linken Seite und dem entsprechenden Live-Sendung des gewählten Programms auf der rechten Seite des Bildschirms.
2 Drücken Sie "▶"um digitalen Videotext anzuzeigen, der vom gewählten Kanal geliefert wird.
Kehren Sie mit "◀" zur Programmliste zurück.

3 Drücken Sie " ▲"oder " ▼ um die einzelnen TV-Kanäle zu wechseln und sie live anzuzeigen.

* Verlassen von dieser Seite

--- Drücken Sie „EPG“

Mode Menü Einstellungen


BRIGHT/Helligkeit

Stellen Sie die Helligkeit des Bildschirms ein.

CONTRAST/Kontrast

Stellen Sie den Kontrast des Bildschirms ein.

COLOUR/Farbe

Stellen Sie die Farben auf dem Bildschirm ein.

ENGLISCH

Stellen Sie Ihre gewünschte OSD-Sprache ein.

RESET

Reset auf Werkseinstellung.

Option

ZOOM

Anpassen des Bildschirm ZOOM auf 16:9 oder 4:3

STANDBY

Diese Funktion macht es möglich, automatisch das Gerät in Standby-Modus, 3 oder 4 Stunden, zu setzen.

3 H (3 Stunden): Das Gerät schaltet sich nach 3 Stunden in den Standby-Modus, wenn innerhalb dieser Zeit keine Taste am Gerät gedrückt wird.

4 H (4 Stunden): Das Gerät schaltet sich nach 3 Stunden in den Standby-Modus, wenn innerhalb dieser Zeit keine Taste am Gerät gedrückt wird.

OFF (Aus): Die automatische Standby-Funktion wird deaktiviert ..

Digitaler Videotext

Wenn das aktuelle Programm digitalen Videotext überträgt, kann der DVB-T-Player diesen anzeigen. Die Inhalte des digitalen Videotexts variieren je nach Programmanbieter. Es kann sich um Bilder und Ton für das Programm, Seiten mit Informationen über die Programme, Wetter, Nachrichten oder andere Optionen handeln.

Drücken Sie TTX, das Videotext-Fenster öffnet sich auf dem Bildschirm.

Drücken Sie zum Umblättern der Videotextinformationen die Taste

*Verlassen des Videotexts

— Drücken Sie zum Verlassen des Videotexts die Taste TTX.

Batteriedaten

Batteriespezifikationen

Ausgangsspannung: 7,4V

Lade / Entladezeit

Standard-Ladezeit: 3 – 4Std.

Aufbewahrungs- und Betriebsbedingungen

1. Aufbewahrungsbedingung Temperatur Luftfeuchtigkeit

6 Monate -20°C - +45°C 65±20%

1 Woche -20°C - +65°C 65±20%

1. Betriebsbedingungen Temperatur Luftfeuchtigkeit

Standardladung -0°C - +45°C 65±20%

Standardentladung -20°C - +65°C 65±20%

Parameter und Spezifikationen Elektronische Parameter

Punkt		Standardanforderung
Spannungsversorgung		: AC 100-240 V, 50/60 Hz.
Leistungsaufnahme		:<12W
Luftfeuchtigkeitim Betrieb		: 5 % bis 90 %
Ausga gespanung	VIDEO-AUSGANG	:1 Vp-p (75Ω)
	AUDIO-AUSGANG	:1.4 Vrms (1 KHz, 0 dB)

System

Laser	:Halbleiterlaser, Wellenlänge 650 nm
Signalsystem	:NTSC/PAL
Frequenzbereich	:20Hz bis 20 kHz (1dB)
Signal-/Rauschabstand	:Mehr als 80 dB(Nur ANALOGE AUSGANGS-Buchsen)
Dynamikbereich	:Mehr als 85dB (DVD/CD)

Hinweis: Änderungen am Design und an den Spezifikationen ohne vorherige Ankündigung vorbehalten.

www.ultramedia.de

Elektrische und elektronische Geräte sowie Batterien enthalten Materialien, Komponenten und Substanzen, welche für Sie und Ihre Umwelt schädlich

sein können, sofern die Abfallmaterialien (entsorgte elektrische und elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden. Elektrische und elektronische Geräte sowie Batterien sind mit der

durchgestrichenen Mülltonne, wie unten abgebildet, kenntlich gemacht. Dieses Symbol bedeutet, dass elektrische und elektronische Altgeräte sowie Batterien nicht mit dem

Hausmüll entsorgt werden dür fen, sie müssen separat entsorgt werden.

Als Endverbraucher ist es notwendig, dass Sie Ihre erschöpften Batterien bei den entsprechenden Sammelstellen abgeben. Auf diese Weise stellen Sie sicher, dass die

Batterien entsprechend der Gesetzgebung recycelt werden und keine Umweltschäden anrichten. Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden

können, alternativ er folgt auch Abholung. Weitere Informationen erhalten Sie bei der Umweltbehörde Ihrer Gemeinde.

Mit dem Masterpasswort können Sie wieder ein neues Passwort einstellen. Schützen Sie Ihr Passwort.

UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

21337 Lüneburg

Tel.: [phone], Fax: [phone] (24 Cent/Minute / Mobilfunkpreis können abweichen!) (Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00)

www.ultramedia.de

[e-mail]

übernimmt für dieses Produkt eine Garantie für die Dauer von 24 Monaten ab Kaufdatum.

Ausgeschlossen von der Garantie sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Garantiesiegel oder nicht lesbarer Seriennummer, sowie die Schäden durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem Grund verursacht werden, die den "Reflexion" Produkten nicht zuzuschreiben sind.

Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung.

Im Garantiefall senden Sie das System in der Originalverpackung, mit komplettem Zubehör und mit Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt Fracht) an oben angegebene Adresse. Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt UltraMedia keine Haftung! UltraMedia sendet frei Haus zurück. Vor einem eventuellen Versand des Systems setzen Sie sich bitte mit uns unter der oben angegebenen Adresse, Tel.-, Faxnummer oder Mailadresse in Verbindung.

Für Rückfragen stehen wir gerne zur Verfügung!
