Produkttyp	Nähmaschine
Marke	AEG
Modell	680
Abmessungen (L x H x B)	390 x 280 x 214 mm
Gewicht	7,5 kg
Stromversorgung	230 V, 50 Hz
Motorleistung	41 W
Beleuchtung	12 V, 5 W (Glühlampe)
Gesamtleistungsaufnahme	60 W
Nähgeschwindigkeit	Einstellbar über Geschwindigkeitsregler oder Fußanlasser
Sticharten	Geradstich, Zickzack, Blindstich, Overlock, Knopfloch, Zierstiche, Stretchstiche u. v. m.
Stichauswahl	Elektronisch über Tasten (Muster 1–99)
Stichbreite und -länge	Einstellbar (Breite 0–6 mm, Länge 0,3–4 mm)
Nadelsystem	Haushaltsnadeln (flache Seite nach hinten)
Nähfußsystem	Wechselbar mit Schnellspannhebel, inkl. Universal-, Knopfloch-, Reißverschluss-, Knopfannäh-, Kräusel- und Blindstichfuß
Spulensystem	Horizontaler Spuler, automatisches Aufspulen, Spulenkapsel
Freiarmfunktion	Ja (durch Abnehmen des Anschiebetisches)
Zusatzfunktionen	Rückwärtsnaht, Nadelposition oben/unten, Start/Stopp-Taste, PES-Autostopp, Musterspiegelung, Fadenschneider
Sicherheitsmerkmale	Abschaltautomatik bei Störungen (OL, FC), Kindersicherung durch unbeaufsichtigten Betrieb vermeiden
Reinigung und Wartung	Regelmäßiges Ölen der beweglichen Teile, Reinigung von Spulenkapsel und Transporteur, Lampenwechsel
Zubehör	3 Spulen, Nadelset, Schraubendreher (groß/klein), Garnrollenhalter, Nahttrenner, Quiltführung (optional), Säumer (optional)
Garantie	24 Monate (SDC Vertriebs GmbH, Service-Hotline: +49 7271 / 9337-99)
Umweltschutz	Gerät nicht im Hausmüll entsorgen, sondern an Sammelstellen abgeben

Häufig gestellte Fragen - 680 AEG

Wie fädele ich den Oberfaden richtig ein?

Drehen Sie das Handrad zu sich, um die Nadel ganz nach oben zu stellen. Heben Sie den Nähfuß an. Ziehen Sie den Faden unter die Fadenführung und über die obere Scheibe. Führen Sie ihn zwischen den Spannungsscheiben hindurch, durch den rechten Schlitz nach unten und links wieder hoch. Ziehen Sie den Faden straff von rechts nach links über den Fadengeber, dann durch die Nadelfadenführung und schließlich von vorne nach hinten durch das Nadelöhr. Ziehen Sie etwa 10 cm Faden heraus.

Wie stelle ich die Oberfadenspannung richtig ein?

Die Oberfadenspannung wird über den Regler eingestellt. Eine höhere Zahl erhöht die Spannung. Bei korrekter Einstellung treffen sich Ober- und Unterfaden in der Stoffmitte. Zu hohe Spannung: Der Oberfaden zeigt oben. Zu niedrig: Der Oberfaden zeigt unten. Für Zickzackstiche die Spannung etwas niedriger einstellen (1–3).

Wie spule ich die Unterfadenspule auf?

Legen Sie eine Garnrolle auf den horizontalen Stift und sichern Sie diese. Fädeln Sie den Faden durch die Führung und von innen durch die Öffnung in der Spulenkante. Stecken Sie die leere Spule auf den Spuler, drücken Sie diesen nach rechts und betätigen Sie den Fußanlasser vorsichtig. Das Aufspulen stoppt automatisch. Drücken Sie den Spuler zurück und entfernen Sie die volle Spule.

Wie lege ich die Unterfadenspule richtig ein?

Ziehen Sie etwa 10 cm Faden von der Spule ab. Setzen Sie die Spule so ein, dass sie sich gegen den Uhrzeigersinn dreht (beim Ziehen). Führen Sie den Faden durch die Aussparung A und die Kerbe B. Ziehen Sie den Faden nach links. Setzen Sie den Schieberdeckel wieder auf.

Welche Nadelgröße sollte ich für welchen Stoff verwenden?

Feine Stoffe: dünne Nadeln (z. B. 70/10) und feiner Faden. Schwere Stoffe: dickere Nadeln (z. B. 100/16) und kräftiger Faden. Für Stretchstoffe: Stretchnadeln. Für Leder: Ledernadeln. Verwenden Sie immer qualitativ hochwertige Nadeln und wechseln Sie diese regelmäßig.

Was tun, wenn die Nadel bricht oder Stiche ausgelassen werden?

Mögliche Ursachen: falsche Nadelgröße, verbogene Nadel, falsches Einfädeln oder lockere Nähfuß. Überprüfen Sie die Nadel (ersetzen, falls verbogen), setzen Sie sie richtig ein, fädeln Sie neu ein und stellen Sie die Nähfußbefestigung sicher. Bei ausgelassenen Stichen auch die Nadelgröße anpassen (siehe Stoff-Faden-Nadel-Tabelle).

Wie nähe ich ein Knopfloch?

Setzen Sie die Knopflochschiene ein. Markieren Sie die Knopflochposition auf dem Stoff. Legen Sie den Knopf in die Schiene und senken Sie den Nähfuß. Drücken Sie den Knopflochhebel nach unten und nach hinten. Wählen Sie eines der Knopflochmuster (08, 09, 10, 96, 97). Nähen Sie langsam bis das Knopfloch fertig ist. Heben Sie dann den Nähfuß und entnehmen Sie den Stoff.

Wie reinige und öle ich die Nähmaschine?

Ziehen Sie vor der Reinigung immer den Netzstecker. Entfernen Sie die Stichplatte und bürsten Sie Flusen von Transporteur und Spulenkapsel. Ölen Sie regelmäßig die beweglichen Teile im Kopfdeckel mit je einem Tropfen Öl. Schalten Sie die Maschine aus und warten Sie 3–5 Minuten nach dem Betrieb, bevor Sie die Glühlampe wechseln.

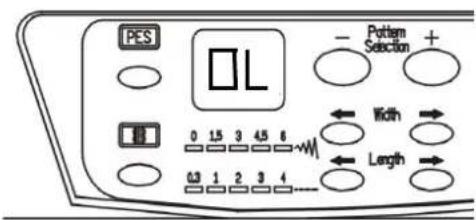

Was bedeutet die Fehlermeldung 'OL'?

Die Anzeige 'OL' erscheint, wenn sich der Faden verdrillt oder verheddert hat. Drehen Sie das Handrad vorsichtig, um die Verdrillung zu lösen. Entfernen Sie den Stoff und überprüfen Sie den Einfädelweg. Bei wiederholtem Auftreten reinigen Sie die Spulenkapsel und den Transporteur.

Wie verwende ich den Freiarm?

Entfernen Sie den Anschiebetisch, indem Sie ihn nach links ziehen. Die Maschine wird dann zum Freiarm, ideal zum Nähen von Ärmeln, Hosenbeinen oder anderen schmalen Teilen. Achten Sie darauf, dass die Maschine stabil steht.

BEDIENUNGSANLEITUNG 680 AEG

BEDIENUNGSANLEITUNG INSTRUCTION MANUAL

Beim Gebrauch eines Elektrogeräts sollten stets grundlegende Sicherheitsmaßnahmen beachtet werden.

Lesen Sie sämtliche Hinweise vor Gebrauch Ihrer Haushaltsnähmaschine aufmerksam durch.

ACHTUNG – Zur Vermeidung von Verletzungen durch elektrischen Stromschlag:

Die Maschine nie unbeaufsichtigt lassen, wenn sie mit dem Stromnetz verbunden ist. Unmittelbar nach dem Gebrauch sowie vor jeder Reinigung den Stecker aus der Steckdose ziehen.

Vor dem Einsetzen einer neuen Glühbirne den Netzstecker ziehen. Eine Glühbirne mit max. 5 Watt verwenden.

VORSICHT – Zur Vermeidung von Bränden, elektrischen Stromschlägen und Personenschäden:

Die Maschine darf nicht als Spielzeug benutzt werden. Höchste Aufmerksamkeit ist geboten, wenn die Maschine von Kindern oder in Gegenwart von Kindern benutzt wird. Die Maschine darf ausschließlich zu dem in dieser Anleitung beschriebenen Zweck eingesetzt werden. Verwenden Sie ausschließlich Zubehör, das vom Hersteller in dieser Anleitung empfohlen wird. Die Maschine darf auf keinen Fall betrieben werden, wenn Kabel oder Stecker beschädigt sind, die Maschine nicht ordnungsgemäß funktioniert, zu Boden gefallen oder beschädigt bzw. nass geworden ist. Ist eine Überprüfung oder Reparatur notwendig oder sind elektrische bzw. mechanische Justierungen erforderlich, bringen Sie die Maschine zum nächstgelegenen Service-Kundendienst. - Diese Maschine ist mit einem Spezialkabel ausgestattet, das bei Beschädigung durch ein Kabel gleichen Typs ersetzt werden muss. Ein Kabel gleichen Typs erhalten Sie bei Ihrem Händler. Die Maschine darf nicht mit verstopften Belüftungsöffnungen betrieben werden. Halten Sie die Belüftungsöffnungen der Maschine und des Fußanlassers frei von Flusen, Staub und losem Gewebe. - Keine Gegenstände in die Öffnungen der Maschine stecken oder fallen lassen. - Die Maschine nicht im Freien verwenden. - Die Maschine darf nicht an Orten betrieben werden, an denen Sprays oder reiner Sauerstoff verwendet werden. - Keine Gegenstände auf den Fußanlasser stellen, da die Maschine unerwartet anlaufen könnte und Motor bzw. Fußanlasser heißlaufen könnten. - Zum Ausschalten alle Schalter auf „AUS“ stellen und anschließend den Stecker aus der Steckdose ziehen. - Den Stecker nicht am Kabel herausziehen, sondern beim Herausziehen am Stecker festhalten. - Die Finger von allen beweglichen Teilen fernhalten. Besondere Vorsicht ist im Bereich um die Nähnadel geboten. - Stets die korrekte Stichplatte verwenden. Eine falsche Stichplatte kann zu Nadelbruch führen. - Keine verbogenen Nadeln verwenden. - Das Nähgut beim Nähen nicht ziehen oder schieben. Dadurch könnte die Nadel verbogen werden oder brechen. - Zur Durchführung von Arbeiten im Nadelbereich wie Einfädeln bzw. Auswechseln der Nadel oder Wechseln des Nähfußes die Maschine stets ausschalten. - Zum Ausführen der in dieser Anleitung beschriebenen Wartungsarbeiten stets den Stecker der Nähmaschine aus der Steckdose ziehen. - Verwenden Sie nur den Originalfußanlasser, um Schäden zu vermeiden. Ausschließlich Original-Ersatzteile verwenden.

DIESE ANLEITUNG BITTE GUT AUFBEWAHREN

Vorsicht: Bei Arbeiten im Nadelbereich sorgsam vorgehen, damit keine Fingerverletzungen auftreten. Bei der ersten Inbetriebnahme der Maschine ein Stück Stoff unter den Nähfuß legen und die Maschine einige Minuten uneingefädelt laufen lassen. Eventuell austretendes Öl mit einem Lappen abwischen.

Hauptbestandteile der Maschine 5

Zubehör 6

Betriebsschalter 7

Entfernen des Anschiebetisches....7

Zubehörfach 7

Ausrichten der Maschine 8

Auswechseln der Nadel....8

Abnehmen und Anbringen des Nähfußschaftes 9

Auswechseln des Nähfußes 9

Aufspulen der Unterfadenspule 10-11

Einlegen der Unterfadenspule 12-13

Einfädeln des Oberfadens 14

Einfädeln mit der Zwillingsnadel 15

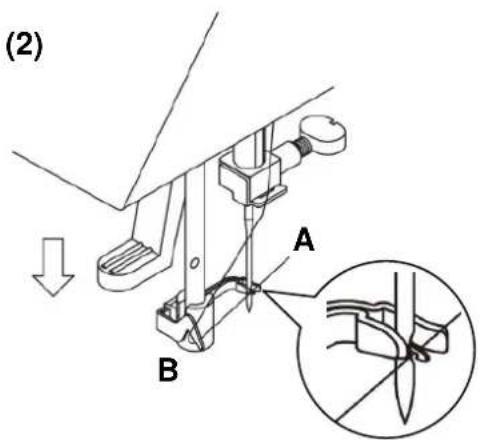

Automatisches Nadeleinfädeln 16

Herausziehen des Spulenfadens 17

Einstellung der Oberfadenspannung 18

Einstellung der Unterfadenspannung 19

Einstellung der Spannung für Zickzackstich und Stickereien 19

Stoff-Faden-Nadel-Tabelle 20

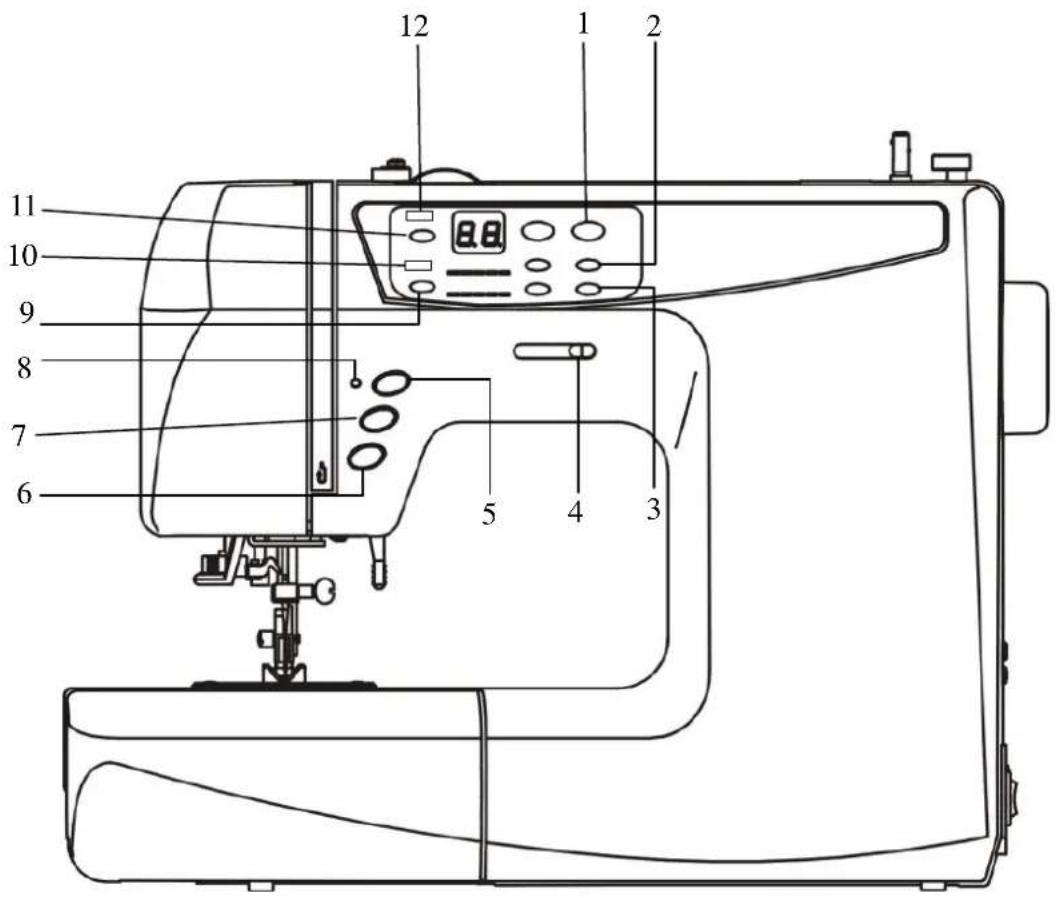

Näh- (Musterauswahl) und Bedienungstabelle 21

Wahltasten 23

Taste Nadelstop oben - unten 24

Anzeige Nadelstop oben - unten 24

Rückwärtstaste 24

Start / Stopp Taste 25

Geschwindigkeitsregler 25

Taste für Musterauswahl 25

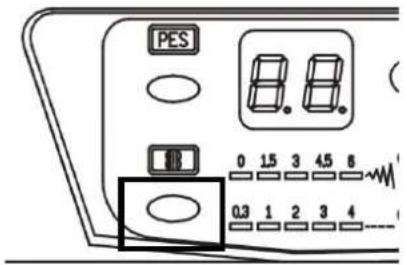

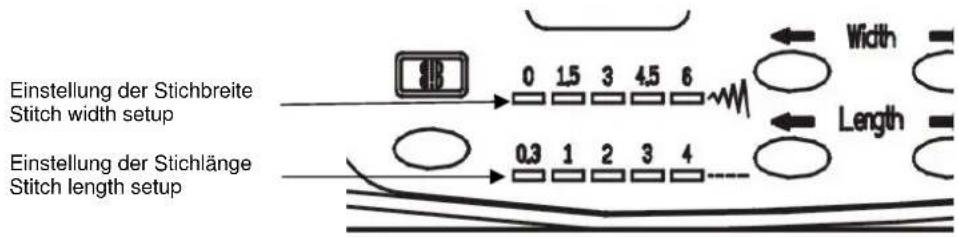

Einstellung der Stichbreite 26

Einstellung der Stichlänge 26

Einstellung der Stichbreite und Stichlänge 27

PES Autostopp-Taste / Einzelmusterfunktion 28

Musterspiegelung 28

Sicherheitsfunktionen 29

Fehlerbehebung 29

Mit dem Nähen beginnen 30

Geradstiche 31

Zickzack Stich 31

Freiarmnähen 31

Vernähen 31

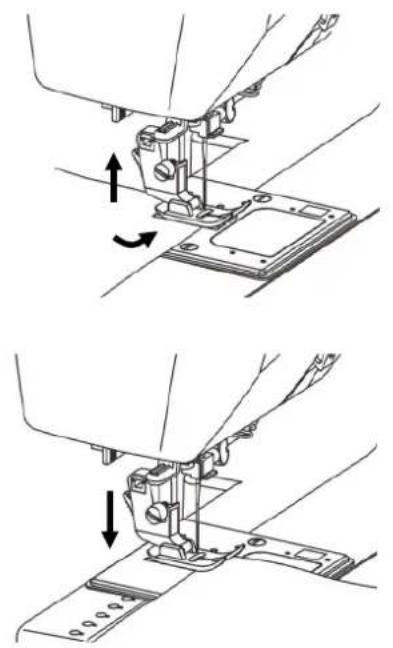

Ändern der Nährichtung 32

Stichausgleichsregler 32

Overlockstiche 33

Gerader Stretchstich....33

Dreifach Zickzack Stich/Smok Stich....33

Blindstich 34

Knopflöcher nähen 35

Reißverschlüsse einnähen 36

Säumer 37

Quiltführung....37

Knöpfe annähen 37

Reinigen und Ölen 38

Ölen der beweglichen Teile im Kopfdeckel 39

Auswechseln der Glühlampe 39

Fehlertabelle 40

INHALT

1. Obere Fadenführung
2. Oberfadenspannungsregler
3. Geschwindigkeitseinstellhebel
4. Rückwärtstaste
5. Fadengeber
6. Vorderer Deckel
7. Nadelpositionsknopf
8. Start/Stopp-Knopf
9. Anschiebetisch
10. Nadelklammerschraube
11. Schieberdeckel
12. Knopflochhebel
13. Hebel für Nadeleinfädler
14. Nadeleinfädler
15. Nähfußschaftschraube
16. Nähfuß
17. Stichplatte
18. Spulenstop
19. Aufspuler
20. Horizontaler Garnrollenstift
21. Griff
22. Handrad
23. Stichausgleichsregler
24. Stromschalter
25. Anschluss für Anlasser
26. Kabelsteckdose
27. Nähfußlifter
28. Absenkbarer Transporteur
29. Oberer Fadenführer
30. Fadenspannungsscheibe
31. Geschwindigkeitsregler
32. Rückwärtstaste
33. Fadenhebel
34. Abdeckhaube
35. Nadelpositionstaste
36. Start/Stopp-Taste
37. Verlängerungstisch
38. Nadelklemmschraube
39. Spulen- und Schiffchenabdeckung
40. Knopflochhebel
41. Einfädelhebel
42. Nadeleinfädler
43. Schraube des Nähfußhalters
44. Nähfuß
45. Stichplatte
46. Spulenwickel-Stopper
47. Spulenwickler
48. Horizontaler Garnrollenstift
49. Griff
50. Handrad
51. Stichbalance-Wählscheibe
52. Netzschalter
53. Fußanlasser-Anschluss
54. Steckverbinder
55. Nähfußhebel
56. Transporteur-Höhenhebel

1. Universalfuß für Zickzack- und Geradstich (an der Nähmaschine montiert)
2. Knopflochschiene
3. Reißverschlussfuß
4. Knopfannähfuß
5. Kräuselfuß
6. Blindstichfuß
7. Spule (3)
8. Schraubendreher (groß)
9. Schraubendreher (klein)
10. Schraubendreher für Stichplatte
11. Garnrollenhalter (groß)
12. Garnrollenhalter (klein)
13. Nahttrenner
14. Extra-Spulenstift
15. Fingerschutz (montiert)
16. Nadeln
17. Allzweckfuß (an der Maschine)
18. Knopflochfuß
19. Reißverschlussfuß
20. Knopffuß
21. Kräuselfuß
22. Blindstichfuß
23. Spule (3)
24. Schraubendreher (groß)
25. Schraubendreher (klein)
26. Schraubendreher für Stichplatte
27. Spulenkappe (groß)
28. Spulenkappe (klein)
29. Knopflochschneider
30. Zusätzlicher Spulenstift
31. Fingerschutz (an der Maschine)
32. Nadeln

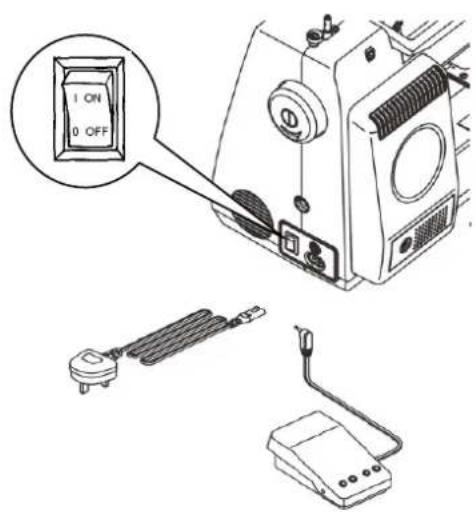

BETRIEBSSCHALTER / NETZSCHALTER

1. Verbinden Sie den Stecker des Fußanlassers mit der Nähmaschine und schließen Sie dann die Maschine an das Stromnetz an.
2. Drücken Sie den Schalter "EIN".
3. Die Nähgeschwindigkeit kann mit Hilfe des Geschwindigkeitsreglers eingestellt werden. Trennen Sie die Maschine von der Stromversorgung, wenn Sie diese unbeaufsichtigt lassen.
4. Benutzen Sie nur den Original-Fußanlasser, um Schäden zu vermeiden.
5. Stecken Sie den Stecker des Fußanlassers in die Nähmaschine. Schließen Sie dann die Maschine an die Stromversorgung an.
6. Schalten Sie den Schalter auf "EIN".
7. Die Nähgeschwindigkeit kann über den Geschwindigkeitsregler variiert werden. Trennen Sie die Maschine vom Stromnetz, wenn Sie sie unbeaufsichtigt lassen.
8. Nur das Original-Fußpedal verwenden, um Schäden zu vermeiden.

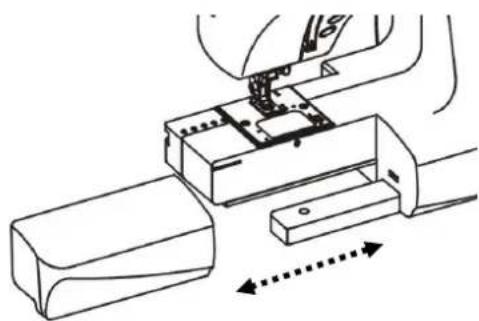

ENTFERNEN DES ANSCHIEBETISCHES / ABNAHME DES VERLÄNGERUNGSTISCHES

Halten Sie das linke Ende des Tisches fest und ziehen Sie ihn in Richtung des Pfeils heraus.

1. Der Anschiebetisch kann in Richtung des Pfeils geöffnet und Zubehör herausgenommen werden.
2. Schließen Sie den Anschiebetisch nach dem Herausnehmen von Zubehör in umgekehrter Richtung.
3. Der Anschiebetisch kann geöffnet und Zubehör entnommen werden, indem Sie der Pfeilrichtung folgen.
4. Schließen Sie ihn anschließend.

AUSRICHTEN DER MASCHINE

Wenn die Nähmaschine nicht fest steht, entfernen Sie den Anschiebetisch und stellen Sie die Maschine, wie in der Abbildung dargestellt, ein.

1. Schalten Sie die Maschine aus.
2. Stellen Sie die Nadel in die höchste Position.
3. Lockern Sie die Nadelklammerschraube. Entfernen Sie die alte Nadel.
4. Ersetzen Sie eine Nadel, wenn sie verbogen oder beschädigt ist, durch eine neue Nadel.
5. Stecken Sie die Nadel - mit der flachen Seite von Ihnen abgewandt – bis zum Anschlag in den Nadelschaft.
6. Drehen Sie die Nadelklammerschraube richtig fest.
7. Schalten Sie den Strom aus.
8. Heben Sie die Nadel in ihre höchste Position.
9. Lösen Sie die Nadelklemmschraube und entfernen Sie die alte Nadel.
10. Wenn eine Nadel verformt, verbogen oder beschädigt ist, ersetzen Sie sie durch eine neue Nadel.
11. Führen Sie die Nadel mit der flachen Seite von Ihnen weg zeigend so weit wie möglich nach oben ein.
12. Ziehen Sie die Nadelklemmschraube fest an.

Um festzustellen, ob eine Nadel verbogen ist, legen Sie diese mit der flachen Seite nach unten auf eine ebene Fläche (eine Nadelplatte, ein Stück Glas. etc.). Die Lücke zwischen der Nadel und der ebenen Fläche sollte gleichmäßig sein.

Benutzen Sie niemals eine verbogene oder zerbrochene Nadel. Dies kann zum Auslassen von Stichen oder zum Reißen des Fadens führen. Beschädigte Nadeln können den Stoff ruinieren.

Kaufen Sie immer Nadeln mit einer guten Qualität. Tauschen Sie die Nadel regelmäßig aus.

ABNEHMEN UND ANBRINGEN DES NÄHFUßSCHAFTES / HOW TO REMOVE AND ATTACH THE SHANK Heben Sie den Nähfuß an.

Heben Sie den Nähfuß an.

Drehen Sie die Schraube mit dem Schraubendreher gegen den Uhrzeigersinn, um den Schaft zu entfernen.

Zum Anbringen legen Sie den Schaft auf die Nähfußsohle. Senken Sie den Nähfußlifter. Drehen Sie die Schraube im Uhrzeigersinn fest.

1. Schalten Sie die Maschine aus.
2. Stellen Sie die Nadel in die höchste Position und heben Sie den Nähfuß an.
3. Drücken und entriegeln Sie den Hebel wie dargestellt. Entfernen Sie den Nähfuß.
4. Schalten Sie den Strom aus.
5. Heben Sie die Nadelstange in ihre höchste Position und heben Sie den Nähfuß an.
6. Druckhebel wie abgebildet betätigen und den Nähfuß entfernen.

1. Legen Sie den Nähfußstift direkt unter die Einkerbung des Fußhalters.
2. Senken Sie den Nähfußlifter ab.
3. Drücken Sie den Schaft in den Nähfußsteg. Der Schaft rastet in den Fuß ein.
4. Setzen Sie den Nähfußstift direkt unter die Nut des Fußhalters.
5. Senken Sie den Nähfußhebel.
6. Drücken Sie den Nähfußhebel, die Hebelstange verriegelt den Fuß an Ort und Stelle.

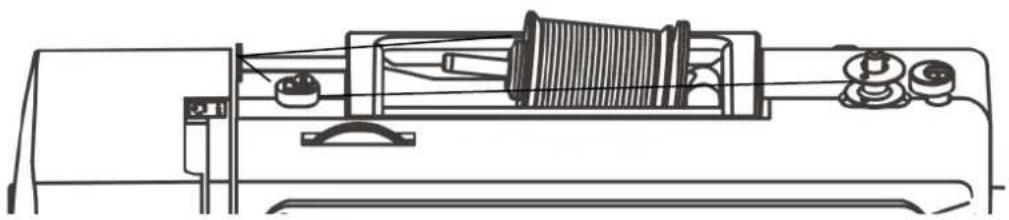

AUFSPULEN DER UNTERFADENSPULE

1. Schieben Sie eine Garnrolle auf den Garnrollenstift und sichern Sie diese mit einem Garnrollenhalter.
2. Legen Sie die Garnrolle und den Garnrollenhalter auf den Garnrollenstift.

1. Fädeln Sie den Faden, wie in der Abbildung dargestellt, ein.
2. Folgen Sie der Pfeilrichtung und fädeln Sie den Faden wie im Diagramm ein.

1. Fädeln Sie den Faden von innen durch die obere Öffnung in der Spule. Stecken Sie dann die leere Spule auf den Spuler.
2. Faden durch die Innenseite der Öffnung an der Oberkante der unteren Spule führen, dann die leere Spule auf die Spindel legen.

1. Drücken Sie die Spule nach rechts. Halten Sie dabei das Fadenende. Drücken Sie vorsichtig den Anlasser, um mit dem Spulen zu beginnen.
2. Schieben Sie den Spuler nach rechts, halten Sie das Fadenende. Drücken Sie langsam das Fußpedal, um mit dem Aufspulen zu beginnen.

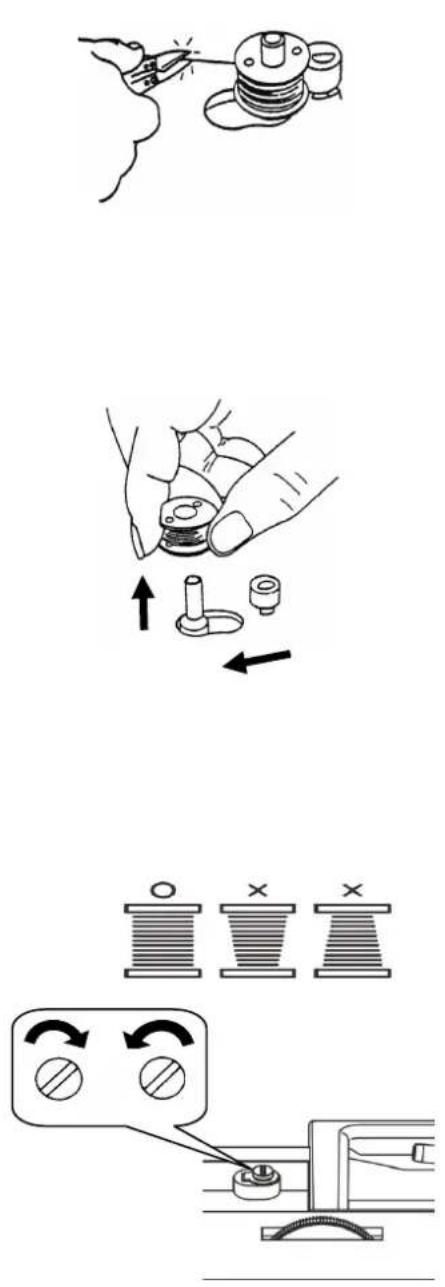

1. Wenn die Spule voll ist, endet das Aufspulen automatisch. Schneiden Sie dann den Faden ab.
2. Wenn das Aufspulen abgeschlossen ist, lassen Sie das Fußpedal los, um die Maschine zu stoppen, und schneiden Sie dann den Faden ab.
3. Drücken Sie den Spuler wieder nach links und entfernen Sie die volle Spule.
4. Spulenspindel wieder nach links zurückführen und volle Spule entfernen.

Verändern Sie die Einstellung, wenn das Spulen ungleichmäßig ist: Drehen im Uhrzeigersinn bedeutet eine tiefere Position.

Drehen gegen den Uhrzeigersinn bedeutet eine höhere Position. Verändern Sie die Einstellung, bis das Gespulte gleichmäßig aussieht. Die Fadenführung ist hinter dem Vorderdeckel.

1. Lösen Sie die Verriegelung des Schieberdeckels (drücken Sie nach rechts) und entfernen Sie den Schieberdeckel.
2. Verriegelung der Spulendeckelplatte lösen (nach rechts drücken) und Spulendeckel entfernen.

1. Entfernen Sie die Spule.
2. Spule entfernen.

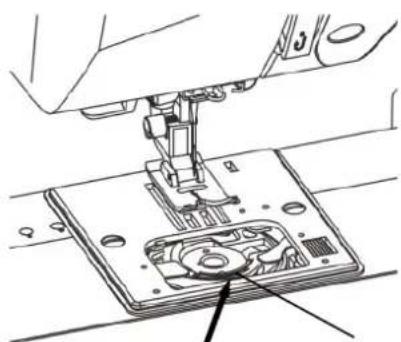

1. Ziehen Sie etwa 10 cm Faden aus der aufgewickelten Spule und setzen Sie diese ein, dass sie sich beim Ziehen des Fadens entgegen dem Uhrzeigersinn dreht.
2. Faden ca. 10 cm aus der aufgewickelten Spule ziehen, beim Ziehen des Fadens muss sich die Spule gegen den Uhrzeigersinn drehen. Dann setzen Sie die Spule ein.

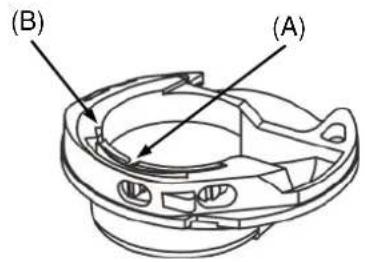

1. Ziehen Sie vorsichtig den Spulenfaden heraus. Lassen Sie diesen dabei durch die Aussparung im Spulengehäuse (A) laufen. Ziehen Sie ihn nach links.
2. Spulenfaden vorsichtig durch die Aussparung im Spulengehäuse (A) ziehen und nach links ziehen.

1. Ziehen Sie dann den Faden in die Kerbe (B).
2. Ziehen Sie dann den Faden in die Kerbe (B).

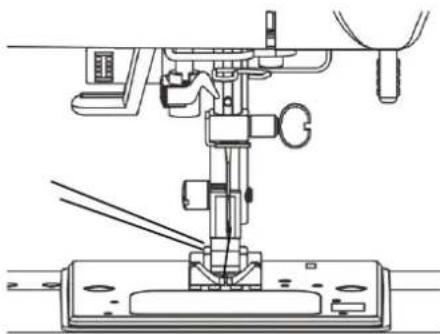

1. Ziehen Sie den Faden wie in der Abbildung dargestellt ein.
2. Ziehen Sie den Faden in Pfeilrichtung.

1. Bringen Sie den Schieberdeckel an (siehe Schritte A und B). Hinweis: Die Spule dreht sich gegen den Uhrzeigersinn.
2. Spulendeckel anbringen, Schritte A und B befolgen. Hinweis: Die Spule dreht sich gegen den Uhrzeigersinn.

EINFÄDELN DES OBERFADENS

Drehen Sie das Handrad zu sich, um die Nadel ganz nach oben zu stellen. Heben Sie den Nähfuß an.

1. Ziehen Sie den Faden unter die Fadenführung und ziehen Sie ihn nach oben über die Fadenführung.
2. Legen Sie ihn zwischen die beiden Spannungsscheiben.
3. Führen Sie den Faden durch den Schlitz auf der rechten Seite nach unten und durch den Schlitz auf der linken Seite nach oben.
4. Ziehen Sie den Faden straff von rechts nach links, über den Fadengeber und nach unten in das Öhr des Fadengebers.
5. Legen Sie ihn in die Fadenführung.
6. Ziehen Sie den Faden nach links hinter die Nadelfadenführung.
7. Fädeln Sie von vorne nach hinten durch die Nadel ein, und ziehen Sie etwa 10 cm Faden durch das Nadelöhr. (Siehe Seite 15 zum automatischen Einfädeln)

1. Nehmen Sie den 2. Garnrollenhalter aus dem Zubehörfach und stecken Sie ihn in den Schlitz des Aufspulers (wie abgebildet).
2. Stecken Sie die Garnrolle und den Garnrollenhalter auf die beiden Garnrollenstifte. (Achten Sie darauf, dass die Enden auf der rechten Seite sind.)
3. Fädeln Sie die beiden Fäden genauso wie bei einem einzelnen Faden ein.
4. Nach dem Durchfädeln durch die Führungen (siehe 5) müssen die Fäden dann durch die einzelnen Nadelöhre (6) gefädelt werden.

Hinweis:

1. Das automatische Einfädelsystem kann bei zwei Nadeln nicht verwendet werden.
2. Die Stichbreite darf zwei Drittel der maximalen Breite nicht überschreiten, da sonst die Nadel brechen kann. Zwillingsnadeln und Garnstift sind optional zu erwerben.
3. Nehmen Sie die zusätzliche Garnrollenhalterung aus dem Zubehör und setzen Sie sie in den Schlitz des Garnrollenarms ein (wie abgebildet).
4. Legen Sie die Garnrollen auf beide Garnrollenstifte und die Garnrollenhalter. (Achten Sie auf den Einschnitt auf der rechten Seite.)
5. Beide Fäden auf die gleiche Weise einfädeln wie beim Einfädeln eines einzelnen Fadens.
6. Nach dem Durchfädeln durch die Führung (siehe 5) ziehen Sie die Fäden durch jedes Nadelöhr (6).

Hinweis:

HINWEIS: * Die Nadel muss in der höchsten Position stehen.

* Der Nadeleinfädler kann nicht mit der Zwillingsnadel verwendet werden.

1. Stellen Sie die Nadel auf die höchste Position. Senken Sie den Nadeleinfädler so weit wie möglich.
2. Haken A geht automatisch in das Nadelöhr. Ziehen Sie den Faden um die Führung B herum und unter den Haken A.
3. Drücken Sie den Hebel nach hinten und führen Sie den Nadeleinfädler in seine ursprüngliche Lage zurück. Ziehen Sie die Fadenschlinge nach hinten, um das Einfädeln durch das Nadelöhr zu beenden.

Hinweis: * Drehen Sie nicht das Handrad, während Sie den Nadeleinfädler verwenden.

* Berühren Sie beim Nähen nicht den Hebel für den Nadeleinfädler, da dadurch der Nadeleinfädler beschädigt wird. Wir empfehlen, den Strom auszuschalten, wenn Sie die Einfädelvorrichtung verwenden.

1. Halten Sie den oberen Faden mit der linken Hand und drehen Sie das Handrad langsam zu sich.
2. Halten Sie den Oberfaden mit der linken Hand und drehen Sie das Handrad langsam in Ihre Richtung.

1. Ziehen Sie vorsichtig am oberen Faden, so dass der untere Faden in einer Schlinge heraus kommt.
2. Ziehen Sie vorsichtig am Oberfaden, und der Unterfaden kommt in einer Schlaufe nach oben.

1. Ziehen Sie beide Fäden zusammen nach hinten durch den Nähfuß.
2. Beide Fäden zusammen nach hinten und durch den Nähfuß zur Maschinenrückseite führen.

EINSTELLUNG DER OBERFADENSPANNUNG

Bei geraden Nähten sollten sich der Nadelfaden und der Spulenfaden in der Mitte der beiden Stofflagen miteinander verbinden.

Wenn Sie von oben und unten auf den Stich schauen, werden Sie bemerken, dass keine Lücken vorhanden sind. Jeder Stich ist gerade und gleichmäßig.

Beim Einstellen der Oberfadenspannung gibt eine größere Zahl eine höhere Spannung an.

Gründe, warum die Oberfadenspannung verändert werden sollte:

1. Der Stoff ist steif oder schwer.
2. Sie nähen mehr als zwei Lagen Stoff zusammen.

Die Spannung ist zu hoch:

Der Nadelfaden schaut oben am Stoff heraus und die Naht fühlt sich uneben an.

Drehen Sie den Regler herunter, um die Oberfadenspannung zu verringern.

Die Spannung ist zu niedrig:

Der Nadelfaden schaut unten am Stoff heraus und die Naht fühlt sich uneben an.

Drehen Sie den Regler höher, um die Oberfadenspannung zu verstärken.

EINSTELLUNG DER UNTERFADENSPANNUNG

1. Drehen Sie die Schraube durch das Loch hindurch links herum, um die Spannung zu verringern.
2. Die untere Fadenspannung ist bereits eingestellt. Verstellen Sie diese nicht, wenn es nicht wirklich erforderlich ist.
3. Drehen Sie die Schraube nach links, um die Spannung zu verringern.
4. Die Unterfadenspannung ist bereits eingestellt. Nehmen Sie keine Einstellung vor, wenn dies nicht erforderlich ist.

Achtung:

Bevor Sie die Oberfadenspannung oder Unterfadenspannung verstellen, überprüfen Sie erst den Einfädelweg. Wichtig dabei ist, dass Sie gleiche Garnstärken für Ober- und Unterfaden verwenden, z.B. Allesnäher aus Polyester. Sollten Sie unten große Schlaufen haben, kann es an der Einfädelung der Oberfadenspannung liegen. (Es kann sein, dass der Faden nicht fest in die Oberfadenspannung eingezogen wurde.) Bitte überprüfen Sie den Einfädlungsweg. Benutzen Sie unterschiedliche Garnstärken, empfehlen wir Ihnen eine 2. Spulenkapsel zu kaufen, damit Sie die Grundeinstellung nicht verändern müssen.

Note:

Die Oberfadenspannung sollte etwas niedriger sein, wenn Sie Zickzack- oder Satinstiche nähen. Der obere Faden sollte leicht auf der Unterseite des Stoffes durchkommen.

Bitte beachten Sie die Hinweise zum Nähen der verschiedenen Stoffe in der folgenden Tabelle.

Es gibt sehr viele verschiedene Stoffe, Fäden und Nadeln. Es ist wichtig, die richtige Kombination zu verwenden.

Kaufen Sie nur Garn von guter Qualität. Es sollte reißfest und gleichmäßig dick sein. Verwenden Sie den gleichen Faden für Nadel und Spule. Testen Sie Faden und Nadelgröße immer an einem Stoffrest.

Im Allgemeinen werden feine Fäden und Nadeln zum Nähen von leichten Stoffen und schwere Fäden und größere Nadeln zum Nähen von schweren Stoffen verwendet. Eine Nadel für Jeansstoff mit einer scharfen Spitze wird zum Nähen von schweren Stoffen wie Jeansstoff und Segeltuch verwendet. Zum Absteppen muss eine spezielle Absteppnadel mit einem größeren Öhr für dickes Garn verwendet werden.

Ledernadeln schneiden in Glatt- und Wildleder, so dass keine Einstichlöcher im Leder zu sehen sind. Der Schnitt schließt sich nach Herausziehen der Nadel und hinterlässt so keine Einstichlöcher. Verwenden Sie zum Nähen von Stretch und sehr feinen oder synthetischen Stoffen eine Stretchnadel. Die Stretchnadel verhindert das Auslassen von Stichen.

Überprüfen Sie die Nadelspitze regelmäßig, ob sie rau oder stumpf ist. Laufmaschen in Maschenware, feiner Seide und seidenartigen Stoffen werden häufig von beschädigten Nadeln verursacht.

NÄH- (MUSTERAUSWAHL) UND BEDIENUNGSTABELLE

Muster Nr.	01	02	03	04	05	06	07	08	09	10
Nähfuß
Muster	[8475]		[K2XA]		[COBX]	[CY14]	[177]	[144]	[144]	[144]
Muster Nr.	11	12	13	14	15	16	17	18	19	20
Nähfuß
Muster
Muster Nr.	21	22	23	24	25	26	27	28	29	30
Nähfuß
Muster				[YS62]	[SY68]
Muster Nr.	31	32	33	34	35	36	37	38	39	40
Nähfuß
Muster
Muster Nr.
Nähfuß
Muster
Muster Nr.	51	52	53	54	55	56	57	58	59	60
Nähfuß			[6ZDG]	[6ZWY]	[6HAC]
Muster
Muster Nr.
Nähfuß
Muster
Muster Nr.
Nähfuß
Muster
Muster Nr.
Nähfuß

SEWING (PATTERN SELECTOR) AND OPERATION CHART

	01	02			04	05	06	07	08	09	10
Presser foot
Pattern	[HEX]	[WDX]	[40Y8]	[2X4E]	[4BK4]	[30Y9]
Pattern no.	11	12	13	14	15	16		17	18	19	20
Presser foot
Pattern
Pattern no.	21	22	23	24	25	26		27	28	29	30
Presser foot
Pattern
Pattern no.					[DHXX]			[AAAX]	[ZZZX]		[DBYT]
Presser foot	[2XOH]	[2SY3]	[24K2]		[97KZ]	[07YK]		[44Z2]	[W4D0]	[7804]	[0ZYK]
Pattern										[ZCSY]
Pattern no.	[COWA]		[AATC]	[WDBA]	[6Q23]			[CESA]	[WDD4]		[BASY]
Presser foot	[28C3]	[X26D]	[CZ5A]		[WYXXW]			[9H4A]			[387A]
Pattern
Pattern no.	[KAAX]								[6B6X]	[Y3D0]	[04XA]
Presser foot	[COAY]	[TW7T]	[9400]		[4X9Y]			[2CY6]		[40W8]
Pattern
Pattern no.	[8TKX]	[W2HD]	[2YXS]	[95Y2]	[84ZH]	[30X4]		[ABY0]	[03BH]	[82WX]
Presser foot	[75BY]	[TX8Z]		[XKZZ]	[63KZ]
Pattern
Pattern no.						[02W4]		77	78	79	80
Presser foot	[70ZT]	[ABOW]			[0AC7]
					[7HBW]
Pattern no.	[2AA7]	[0X4A]	[CGHS]		[0H52]			87	88	89	90
Presser foot	[2YWH]	[0ZZB]	[TXTK]		[6XSW]	[044A]
Pattern
Pattern no.	[2TYI]	[46AZ]	[0K4E]	[HKBT]		[0DK5]		97	98	99
Presser foot					[27HZ]
Pattern

BEDIENUNGTASTEN / OPERATION BUTTONS

1. Taste für Musterauswahl
2. Einstellung der Stichbreite
3. Einstellung der Stichlänge
4. Geschwindigkeitstaste
5. Nadelstop oben - unten
6. Start/Stopp-Taste
7. Rückwärtstaste
8. Anzeige der Nadelposition
9. Musterspiegelung
10. Anzeige für Musterspiegelung
11. PES Einzelmustertaste
12. PES Einzelmusteranzeige
13. Musterauswahltaste
14. Einstellung der Stichbreite
15. Stichlängeneinstellung
16. Geschwindigkeitsregler
17. Nadelpositionstaste
18. Start/Stopp-Taste
19. Rückwärtstaste
20. Nadelpositionsanzeige
21. Spiegeltaste
22. Spiegeltaste-Anzeige
23. PES-Autostopp-Taste
24. PES-Autostopp-Anzeige

NADELSTOPP OBEN / UNTEN / NADELPOSITIONSTASTE

1. Durch Drücken der Taste ändert sich die Nadelposition (nach oben/unten).
2. Nach dem Drücken der Start-Taste befindet sich die Nadel automatisch in der obersten Position.
3. Wenn Sie die Taste drücken, können Sie die Nadelposition ändern (oben/unten).
4. Die Nadel wird automatisch auf "oben" gesetzt, wenn Sie die Taste drücken.

ANZEIGE NADELSTOP OBEN - UNTEN / NEEDLE POSITION INDICATOR

Wenn die Anzeige leuchtet, ist die Nadel in der untersten Position.

Drücken Sie die Taste vor oder während des Nähens. Die Maschine näht rückwärts, während Sie die Taste gedrückt halten. (Nur für Muster 01 und 02)

1. Drücken Sie die Taste zum Starten oder Stoppen der Maschine.
2. Wenn Sie die Taste drücken, beginnt die Maschine langsam zu nähen und geht dann zu der eingestellten Geschwindigkeit über.
3. Wenn der Fußanlasser eingesteckt ist, ist die Start-/Stopp-Taste außer Funktion. Die Geschwindigkeit wird über den Fußanlasser kontrolliert.
4. Drücken Sie diese Taste, um die Maschine zu starten oder zu stoppen.
5. Drücken Sie diese Taste; die Maschine näht langsam und beschleunigt dann auf die eingestellte Geschwindigkeit.
6. Wenn der Fußansteuerungsstecker angeschlossen ist, funktioniert der Start-/Stopp-Knopf nicht. Die Geschwindigkeit wird über den Fußansteuerungsregler gesteuert.

REGLER ZUM EINSTELLEN DER GESCHWINDIGKEIT / SPEED ADJUSTMENT LEVER

1. Verschieben Sie diesen Regler zum Ändern der Geschwindigkeit.
2. Durch die Position des Hebels können Sie die Geschwindigkeit des Nähens selbst bestimmen.
3. Schieben Sie diesen Hebel, um die Nähgeschwindigkeit zu ändern.
4. Die Einstellung des Geschwindigkeitsbegrenzungs-Einstellhebels begrenzt die maximale Geschwindigkeit der Maschine.

TASTE FÜR MUSTERAUSWAHL / PATTERN SELECTION BUTTON

Drücken Sie die Taste für die Musterauswahl, um das gewünschte Muster auszuwählen. Jedes Muster hat eine eigene Nummer. Sie können die Rechts- oder Links-Taste zur Auswahl des Musters drücken. 99 -1 + 2 + 3...

Zum Beispiel Muster Nr. 17: Drücken Sie die Taste für die Musterauswahl 5 Sekunden lang. Die LED-Anzeige ändert schnell die Musternummer. Lassen Sie die Taste los, wenn Sie die Nummer erreicht haben.

EINSTELLUNG DER STICHBREITE / STITCH WIDTH SETUP

1. Zum Einstellen der Breite: Die Breite ist für jedes Stichmuster begrenzt. Wenn die Einstellung außerhalb der Begrenzung ist, piepst der Summer drei Mal. Dies bedeutet, Sie können die Breite nicht weiter einstellen.
2. Stellen Sie die Breite ein. Die Breite ist für jedes Muster begrenzt. Wenn die Einstellung außerhalb des Grenzwerts liegt, ertönt der Summer dreimal "Bee", was bedeutet, dass die Naht nicht weiter eingestellt werden kann.

EINSTELLUNG DER STICHLÄNGE / STITCH LENGTH SETUP

1. Zum Einstellen der Länge: Die Länge ist für jedes Stichmuster begrenzt. Wenn die Einstellung außerhalb der Begrenzung ist, piepst der Summer drei Mal. Dies bedeutet, Sie können die Länge nicht weiter einstellen.

EINSTELLUNG DER STICHBREITE UND STICHLÄNGE / STITCH WIDTH SETUP AND STITCH LENGTH SETUP

Einstellung der Stichbreite Stitch width setup
Nr Item	Breite Width	Anzeige Display	Nr Item	Breite Width	Anzeige Display
1	0.0		6	3.7
2	0.7		7	4.5
3	1.5		8	5.2
4	2.2		9	6.0
5	3.0

Maß: mm

Maß: mm

Einstellung der StichlängeStitch length setup
NrItem	LängeLength	AnzeigeDisplay	Nr.Item	LängeLength	AnzeigeDisplay
1	0.3		6	2.5
2	0.5		7	3.0
3	1.0		8	3.5
4	1.5		9	4.0
5	2.0

Maß: mm

Maß: mm

PES EINZELMUSTER / PES AUTO STOP TASTE

1. Wenn Sie diese Taste bei einem Zierstichmuster drücken, stoppt die Nähmaschine am Ende des Musters.
2. Wenn Sie diese Taste bei einem beliebigen Muster drücken, stoppt die Nähmaschine automatisch, nachdem das gesamte Muster genäht wurde.

1. Wenn die Anzeige leuchtet, ist die PES-Autostoppfunktion eingeschaltet.
2. Die PES-Autostoppfunktion ist eingeschaltet, wenn die Anzeige leuchtet.

MUSTERSPIEGELUNG / SPIEGELTASTE

1. Nähen Sie das gewünschte Muster.
2. Drücken Sie dann die Spiegeltaste, um im spiegelbildlichen Muster weiterzunähen.
3. Nähen Sie Ihr ausgewähltes Muster.
4. Dann drücken Sie die Spiegel-Taste, und das gespiegelte Muster wird genäht.

1. Wenn der Spiegelknopf gedrückt wird, leuchtet die Anzeige.
2. Drücken Sie die Spiegel-Funktionstaste, die Anzeige leuchtet auf.

SICHERHEITSFUNKTIONEN

Die LED-Anzeige "☐" erscheint während des Spulens. Schieben Sie nach dem Beenden des Spulens die Garnrolle nach links und beginnen Sie mit dem Nähen.

Wenn die Nähmaschine nach Drücken der Start/Stopp-Taste läuft und Sie den Fußanlasser anschließen und drücken, zeigt das LED "FC" an und die Nähmaschine stoppt. Lassen Sie einfach den Fußanlasser los. Die Nähmaschine geht dann zur normalen LED-Anzeige zurück. Beginnen Sie erneut zu nähen.

Bitte beachten Sie, dass Sie nur die Start/Stopp-Taste oder den Fußanlasser aktivieren können.

FEHLERBEHEBUNG

Während des Nähens zeigt die LED-Anzeige "OL" an und stoppt. Drehen Sie das Handrad, um das Verdrillungsproblem zu lösen.

MIT DEM NÄHEN BEGINNEN (VORBEREITUNG)

Nachdem Sie sich mit der Bedienung der Nähmaschine vertraut gemacht haben, können Sie mit dem Nähen beginnen. Beachten Sie bitte vor dem Nähen die folgenden Punkte, um problemlos zu nähen.

1. Überprüfen Sie, ob die Nadel gerade, unbeschädigt und richtig eingesetzt ist.
2. Stellen Sie die Nadel vor Beginn und nach Ende des Nähens ganz nach oben.
3. Ziehen Sie vor dem Nähen vorsichtig den Ober- und Unterfaden ca. 10 cm heraus und durch den Nähfuß hindurch.
4. Probieren Sie zuerst an einem Reststück die geeignete Stichlänge und Fadenspannung aus.
5. Legen Sie den Stoff unter den Nähfuß.
6. Drücken Sie die Start/Stopp-Taste zum Starten. Starten Sie mit einer geringen Geschwindigkeit.
7. Oder verwenden Sie den Fußanlasser. Drücken Sie ihn zum Nähen langsam nach unten.
8. Der Beginn und das Ende jeder Naht muss auf einem kurzen Stück rückwärts genäht werden, um das Aufgehen der Naht zu verhindern. (Das Rückwärtsnähen ist aber nur für gerade Stiche geeignet.)
9. Führen Sie den Stoff mit der Hand vorsichtig vor der Nadel. Halten Sie den Stoff nicht fest, da dies den Transport durch die Maschine beeinträchtigen kann.
10. Drehen Sie das Handrad beim Drehen immer nach vorne (gegen den Uhrzeigersinn).
11. Stellen Sie die Nadel nach dem Beenden des Nähens und vor der Entnahme des Stoffes ganz nach oben, so dass die Nadelspitze den Stoff nicht mehr berührt, um ein Verbiegen oder Abbrechen der Nadel zu vermeiden. Ziehen Sie den Stoff dann nach hinten heraus.

1. Dies ist eine der gebräuchlichsten Sticharten.
2. Der Universalfuß Zickzack Geradstich kann sowohl für Zickzack als auch für gerade Stiche verwendet werden.
3. Zum Nähen dünner Stoffe sollten Sie kleinere Stichlängen verwenden.
4. Dieses Stichmuster ist eines der am häufigsten verwendeten Muster.
5. Der Zickzack-Nähfuß kann auch für Geradstiche und Zickzackstiche verwendet werden.
6. Für dünnere Stoffe verwenden Sie eine kleinere Stichlänge.

Der Zickzackstich ist ein sehr nützlicher Stich. Wenn die Stichlänge auf (0,3) eingestellt wird, kann der Satinstich (Muster ≡) zum Sticken, Applizieren etc. verwendet werden. Bitte lockern Sie, wenn Sie diesen Stich zum Nähen eines dünnen Stoffes verwenden, die obere Spannung etwas und legen Stickvlies unter den Stoff oder das Futter, um ein Kräuseln zu vermeiden. (Stellen Sie bitte bei Verwendung des Zickzackstiches die obere Spannung auf 1-3).

1. Das Freiarmnähen ist zum Nähen von Ärmeln, Hosen, etc. nützlich.
2. Die Nähmaschine kann als Flachbettmaschine verwendet werden, aber auch einfach durch Herausnehmen des Anschiebetisches in eine Freiarmmaschine verwandelt werden.
3. Freiarms-Nähen ist nützlich zum Nähen von Ärmeln, Hosen usw.
4. Ihre Nähmaschine kann als Flachbettmaschine verwendet werden, lässt sich aber durch Entfernen des Verlängerungstisches leicht in eine Freiarmmaschine umwandeln.

Drücken Sie, wenn Sie bis zum Ende des Stoffes genäht haben, den Rückwärtsknopf und nähen Sie etwa 2 - 3 Stiche vor und zurück. Stellen Sie dann die Nadel in die höchste Position, heben Sie den Nähfuß an und ziehen Sie den Stoff nach hinten heraus. Die Fäden können mit dem Fadenschneider auf der Rückseite abgeschnitten werden (siehe Pfeil).

ÄNDERN DER NÄHRICHTUNG / CHANGE SEWING DIRECTION

1. Stoppen Sie beim Erreichen einer Ecke die Nähmaschine. Senken Sie dann die Nadel in den Stoff. Tipp: Benutzen Sie die Nadelposition oben/unten.
2. Heben Sie den Nähfuß an und verwenden Sie die Nadel als Drehpunkt. Drehen Sie den Stoff um die Nadel herum in die gewünschte Richtung.
3. Senken Sie den Nähfuß und fahren Sie mit dem Nähen fort.
4. Stoppen Sie die Nähmaschine, wenn Sie eine Ecke erreichen. Senken Sie dann die Nadel in den Stoff. Tipp: Verwenden Sie die Nadelposition auf/ab.
5. Heben Sie den Nähfuß an und verwenden Sie die Nadel als Drehpunkt. Drehen Sie den Stoff um die Nadel in die gewünschte Richtung.
6. Senken Sie den Nähfuß und nähen Sie weiter.

STICHAUSGLEICH REGLER / STITCH BALANCE DIAL

1. Der Pfeil zeigt auf den Stichausgleichsregler. "+" "-"
2. Verwenden Sie den großen Schraubenzieher zum Einstellen.
3. Bitte drehen Sie beim Einstellen des Abgleichs vorsichtig. Sonst kann eine Übersteuerung auftreten. Tipp: Merken Sie sich die Ausgangsposition.
4. Der Pfeil zeigt auf das Musterbalance-Einstellrad. „+“ -
5. Verwenden Sie einen großen Schraubendreher zum Einstellen.
6. Führen Sie die Balance-Einstellung in kleinen Schritten durch. Tipp: Merken Sie sich die ursprüngliche Position.

1. Drehen Sie den Regler, wenn die Muster überlappen (A), im Uhrzeigersinn („+“).
2. Drehen Sie den Regler, wenn die Muster zu weit auseinander sind (B), gegen den Uhrzeigersinn („-“).
3. Wenn die Muster beim Nähen überlappen (A), drehen Sie das Einstellrad auf „+“ (im Uhrzeigersinn).
4. Wenn die Muster beim Nähen getrennt sind (C), drehen Sie das Einstellrad auf „-“ (gegen den Uhrzeigersinn).

OVERLOCKSTICHE (Nähfuß Sonderzubehör) / OVERLOCK STITCHES (Overlock foot optional)

Verwenden Sie diese Stiche zum Zusammennähen und Versäubern von Stoffkanten in einem Arbeitsgang.

Verwenden Sie diesen Stich für gestrickte, Trikot oder andere dehnbare Stoffe, auch geeignet für Schrittnaht und Taschenbeutel. Bei diesem Stich näht die Maschine vorwärts und rückwärts. Sie macht dabei dreifache Stiche, die nicht einfach reißen und auf dehnbaren Stoffen Halt geben.

Diese Stiche sind geeignet für Smokeffekte, zum Nähen von Frottee und Ausbessern von Rissen.

Einstellungsposition:

1. Setzen Sie den Blindstichfuß ein.
2. Wählen Sie Muster "11" aus.
3. Stellen Sie die Stichlänge auf "1,5-2,5" ein.
4. Stellen Sie die Stichbreite auf "3-5" ein.

Einstellungsposition:

1. Setzen Sie den Blindstichfuß ein.
2. Musterauswahl "13"
3. Stichlängenregler auf "1,5-2,5"
4. Nadelbreitenregler auf "3-5"
5. Falten Sie den Stoff wie dargestellt. Die Falten sollten so breit wie die spätere Saumbreite sein: die unterste Falte sollte ca. 5 mm von der Stoffkante entfernt sein.
6. Falten Sie das Material wie abgebildet. Machen Sie die Falte so breit, wie die fertige Naht sein soll: Der untere Falz sollte etwa 5 mm vom Stoffrand entfernt sein.
7. Verwenden Sie den Blindstichfuß. Überprüfen Sie während des Nähens die Saumweite und die Nadelstiche, um sicherzustellen, dass der Saum gleichmäßig wird.
8. Verwenden Sie den Blindsaumfuß. Kontrollieren Sie während des Nähens Nahtbreite und Nadeleinstellung, um sicherzustellen, dass diese gleichmäßig bleiben.
9. Nähen Sie den Blindstich auf der Unterseite des Stoffes, so dass nur die Spitze des Blindstichts auf der Außenseite des Stoffes sichtbar ist. Drehen Sie den Stoff nach dem Ende des Nähens herum und glätten Sie ihn. Die Naht ist fast unsichtbar! (nur für dicke Stoffe geeignet)
10. Nähen Sie den Blindsaum auf der Unterseite des Materials, sodass nur die Spitze des Zickzackstichs die Außenseite des Materials durchsticht. Wenn Sie mit dem Nähen fertig sind, drehen Sie den Stoff auf die rechte Seite und glätten Sie ihn. Die Naht ist fast unsichtbar! (nur für dicke Stoffe)

KNOPFLÖCHER NÄHEN

Knopflochpositionen (Markierungen) Kurznaht Riegel (Diagramm 4)

Knopfhalterung Knopfloch (Diagramm 5)

1. Setzen Sie die Knopflochschiene ein.
2. Ziehen Sie den oberen und den unteren Faden ca. 10 cm heraus und legen Sie diese unter die Knopflochschiene (Abbildung 1).
3. Markieren Sie die Knopflöcher auf dem Stoff (Abbildung 4).
4. Legen Sie den Stoff unter den Nähfuß. Legen Sie den Knopf, wie in Abbildung 5 dargestellt (siehe Pfeil), hinein.
5. Senken Sie den Nähfuß ab. Siehe Seite 5, Pos. 12.
6. Ziehen Sie den Knopflochhebel nach unten und drücken Sie ihn nach hinten.
7. Wählen Sie eines der Knopflochmuster aus (08, 09, 10, 96 oder 97) und stellen Sie die Nadel ganz nach oben. Stichlänge und Stichbreite können bei Bedarf manuell verändert werden.
8. Beginnen Sie langsam zu nähen, bis das Knopfloch fertig gestellt ist.
9. Heben Sie den Nähfuß an und nehmen Sie den Stoff heraus.
10. Setzen Sie den Knopfloch-Nähfuß ein.
11. Ober- und Unterfaden ca. 10 cm herausziehen und unter den Nähfuß legen. (Abbildung 1)
12. Markieren Sie die Knopflöcher auf dem Stoff. (Abbildung 4)
13. Stoff unter den Nähfuß legen. Gemäß Abbildung 5 den Knopf einlegen.
14. Senken Sie den Nähfuß ab.
15. Drücken Sie den Knopflochhebel und schieben Sie ihn nach hinten.
16. Stellen Sie das Knopflochmuster ein (08, 09, 10, 96, 97), wählen Sie das Muster und bringen Sie die Nadel in die oberste Position. Stichlänge und -breite können bei Bedarf von Hand verändert werden.
17. Nähen Sie langsam, bis das Knopfloch fertig ist.
18. Heben Sie den Nähfuß an und nehmen Sie den Stoff heraus.

REISSVERSCHLÜSSE EINNÄHEN / ZIPPER SEWING

Verwenden Sie den Reißverschlussfuß.

Wählen Sie den Geradstich.

1. Der Reißverschlussfuß ist zum Nähen an einer Kante ausgelegt, um so das Nähen auf dem Reißverschluss zu vermeiden.
2. Bringen Sie den Reißverschlussfuß an.

Tipp: Heften Sie den Reißverschluss vorher ein.

1. Legen Sie den Reißverschluss rechts von der Nadel, um dessen linke Seite zu nähen.
2. Legen Sie den Reißverschluss links von der Nadel, um dessen rechte Seite zu nähen.
3. Um die linke Seite des Reißverschlusses zu nähen, legen Sie den Reißverschluss rechts von der Nadel.
4. Um die rechte Seite des Reißverschlusses zu nähen, legen Sie ihn links von der Nadel.

Nähen Sie wie dargestellt.

SÄUMER (Sonderzubehör) / HEMMING (Optional)

1. Heben Sie den Nähfuß an und stellen Sie die Nadel ganz nach oben.
2. Falten Sie den Stoffrand 2 Mal etwa 3 mm und legen Sie ihn unter den Nähfuß.
3. Senken Sie den Nähfuß. Nähen Sie ein paar Stiche und lassen Sie die Nadel im Stoff stecken.
4. Ziehen Sie den gefalteten Stoff in die spiralförmige Öffnung des Rollsaumfußes.
5. Zum Nähen halten Sie mit der linken Hand den Stoffrand etwas nach links. Mit der rechten Hand halten Sie den Vorderrand des Stoffes und neigen ihn etwa 10 Grad nach links. Beginnen Sie dann mit dem Nähen. Sichern Sie das Nahtende mit ein paar Stichen. Verwenden Sie nur geeignete Stoffe. Es ist etwas Übung erforderlich, um optimale Resultate zu erhalten.
6. Heben Sie den Nähfuß und die Nadel in ihre höchste Position.
7. Den Stoffrand zweimal ca. 3 mm umschlagen und unter den Fuß legen.
8. Senken Sie den Nähfuß und nähen Sie ein paar Stiche; lassen Sie die Nadel im Stoff.
9. Führen Sie den Faltenstoff in die Spiralöffnung des Saumfußes ein.
10. Beim Nähen hält die linke Hand den Stoffrand links. Die rechte Hand hält das vordere Stoffende etwa 10 Grad nach links. Dann mit dem Nähen beginnen. Es können nur geeignete Materialien verwendet werden, und etwas Übung kann erforderlich sein, um beste Ergebnisse zu erzielen.

QUILTFÜHRUNG (Sonderzubehör) / QUILTER GUIDE (Optional)

1. Schieben Sie die Quiltführung durch das Loch im Nähfußschaft.
2. Stellen Sie die Quiltführung auf die gewünschte Nahtdistanz ein.
3. Nähen Sie eine Naht zum Testen der Stiche. Verstellen Sie dann ggf. erneut die Quiltführung.
4. Schieben Sie die Führungsstange des Quilters durch das Loch des Nähfußhalters.
5. Stellen Sie den Quilter-Führer auf den gewünschten Stichabstand ein.
6. Nähen Sie eine Naht zum Testen der Maschinenstiche und stellen Sie dann die gewünschte Quiltposition ein.

1. Verwenden Sie den Knopfannähfuß und lassen Sie ihn einrasten.
2. Legen Sie den Knopf zwischen Nähfuß und Stoff und senken Sie den Nähfuß ab. Versenken Sie den Transporteur und benutzen Sie den Zickzackstich Nr. 3 (siehe Abbildung).
3. Drehen Sie das Handrad mit der Hand in Ihre Richtung und probieren Sie vorsichtig, ob die Nadel durch die Mitte des ersten Loches und dann durch die Mitte des anderen Loches geht.
4. Nähen Sie bei mittlerer Geschwindigkeit 5 bis 6 Stiche. Ziehen Sie den Faden auf die linke Seite und vernähen Sie den Faden.
5. Verwenden Sie den Knopfannähfuß und befestigen Sie ihn fest.
6. Legen Sie den Knopf zwischen Nähfuß und Stoff und senken Sie den Nähfuß ab. Senken Sie den Transporteur und verwenden Sie den Zickzackstich Nr. 3 (siehe Abbildung).
7. Drehen Sie das Handrad zu sich hin und testen Sie vorsichtig, dass die Nadel durch die Mitte des ersten Lochs und dann durch das andere geht.
8. Nähen Sie 5-6 Stiche mit mittlerer Geschwindigkeit. Ziehen Sie den Faden auf die linke Seite und nähen Sie von Hand.

REINIGEN UND ÖLEN

Fadengeber

Achtung: Ziehen Sie stets den Netzstecker, bevor Sie die Glühlampe austauschen oder Wartungsarbeiten an der Maschine vornehmen.

Ziehen Sie vor dem Reinigen den Stecker aus der Steckdose. Die Nähmaschine muss, damit sie ihre Funktionen beibehält und eine lange Lebensdauer hat, in regelmäßigen Abständen gewartet und geölt werden.

Hinweis: Ziehen Sie den Netzstecker, wenn Sie die Maschine reinigen oder die Lampe wechseln.

1. Nehmen Sie die Stichplatte heraus, indem Sie die Schrauben auf beiden Seiten lösen.
2. Entfernen Sie die Stichplatte, indem Sie die Schrauben auf beiden Seiten lösen.
3. Drehen Sie das Handrad, bis der Fadengeber ganz oben steht.
4. Drehen Sie das Handrad, bis der Fadengeber die höchste Position erreicht.
5. Nehmen Sie das Spulengehäuse heraus. Entfernen Sie Fusseln und Flusen an Transporteur und Spulengehäuse.
6. Nehmen Sie den Spulenkorb heraus. Entfernen Sie mit einer Bürste Flusen und Fusseln rund um den Transporteur und den Spulenkorb.

ÖLEN DER BEWEGLICHEN TEILE IM KOPFDECKEL

Achtung: Ziehen Sie stets den Netzstecker, bevor Sie die Glühlampe austauschen oder Wartungsarbeiten an der Maschine vornehmen.

Ziehen Sie den Stecker aus der Steckdose und öffnen Sie den Kopfdeckel mit einem Schraubenzieher und tropfen Sie je einen Tropfen Öl ausschließlich auf die beweglichen Teile.

1. Ziehen Sie den Stecker aus der Steckdose und öffnen Sie den vorderen Deckel.
2. Warten Sie 3 bis 5 Minuten, bis sich die Glühlampe abgekühlt hat. Nehmen Sie die Glühlampe heraus, siehe Abbildung. Setzen Sie eine neue Glühlampe ein.
3. Verwenden Sie eine Birne mit 12V ~ 5W.

Achtung: Setzen Sie die Birne mit der richtigen Seite ein.

Problem	Mögliche Ursache Mögliche Fehlerbehebung
Die Fäden verknoten unter dem Stoff	- Der obere Faden ist falsch eingefädelt.- Die Oberfadenspannung ist auf O eingestellt.	- Fädeln Sie neu ein. Siehe Seite 14- Erhöhen Sie die Oberfadenspannung. Siehe Seite 18
Unregelmäßige Stiche	- Falsche Nadelgröße.- Falsches Einfädeln.- Oberfadenspannung zu locker.- Zu stark am Stoff gezogen.- Lockerer Nähfuß.- Ungleichmäßig aufgespult.- Stichplatte gebrochen.	- Wählen Sie die richtige Nadelgröße.- Fädeln Sie neu ein. Siehe Seite 14- Erhöhen Sie die obere Spannung. Siehe Seite 18- Ziehen Sie den Stoff vorsichtig.- Setzen Sie den Nähfuß neu ein.- Spulen Sie neu auf. Siehe Seite 10 und 11- Tauschen Sie die Stichplatte aus.
Nadel gebrochen	- Falsche Nadelgröße für den Stoff.- Nadel verbogen.- Zu stark am Stoff gezogen.- Nadelklammerschraube locker.- Drehen an der Mustereinstellscheibe, während die Nadel im Stoff steckt.- Lockerer Nähfuß.	- Wählen Sie die zu Faden und Stoff passende Nadelgröße.- Setzen Sie eine neue Nadel ein. Siehe Seite 8- Führen Sie den Stoff nur vorsichtig.- Drehen Sie die Nadelklammerschraube richtig fest.- Bei der Auswahl des Musters darf die Nadel nicht im Stoff stecken.- Setzen Sie den Nähfuß neu ein.
Fäden verheddert	- Oberer und unterer Faden sind vor dem Beginn der Naht nicht unter dem Nähfuß nach hinten gezogen worden.	- Ziehen Sie beide Fäden unter dem Nähfuß nach hinten, drehen Sie dann das Handrad mit der rechten Hand.
Faltenbildung	- Falsche Fadenspannung.- Oberer Faden falsch eingefädelt.- Verwendung von zwei verschiedenen Stärken oder Arten von Fäden.- Nadel verbogen oder stumpf.- Lockerer Nähfuß.- Stoff zu dünn oder zu weich.	- Stellen Sie die Fadenspannung ein. Siehe Seite 18- Fädeln Sie neu ein. Siehe Seite 14- Verwenden Sie die gleiche Stärke und Art von Fäden.- Setzen Sie eine neue Nadel ein.- Setzen Sie den Nähfuß neu ein.- Verwenden Sie eine Unterlage aus Stickvlies.
Stiche werden ausgelassen	- Falsche Nadelgröße.- Nadel verbogen oder stumpf.- Falscher Sitz der Nadel.- Falsches Einfädeln.	- Wählen Sie die zu Faden und Stoff passende Nadelgröße. Siehe Seite 20- Setzen Sie eine neue Nadel ein.- Setzen Sie die Nadel neu ein. Siehe Seite 8- Fädeln Sie neu ein. Siehe Seite 14
Oberer Faden reißt	- Zu schnell mit dem Nähen begonnen.- Falsches Einfädeln.- Oberfadenspannung zu hoch.- Falscher Sitz der Nadel.- Für den Stoff unpassende Nadel und Faden.- Fadenanfang und Einkerbung auf der linken Seite.- Spulengehäuse falsch eingesetzt.- Nadelöhr ist scharfkantig.- Rillen in der Spule.- Rillen am Nadelöhr.	- Starten Sie mit einer mittleren Geschwindigkeit.- Fädeln Sie neu ein. Siehe Seite 14- Stellen Sie die Oberfadenspannung ein. Siehe Seite 18- Setzen Sie die Nadel neu ein. Siehe Seite 8- Wählen Sie die zum Stoff passende Nadel und Faden. Siehe Seite 20- Legen Sie die Einkerbung auf die rechte Seite.Siehe Seite 10 und 11- Setzen Sie das Spulengehäuse neu ein. Siehe Seite 38- Setzen Sie eine neue Nadel ein.- Polieren Sie das Spulengehäuse oder tauschen Sie es aus.- Setzen Sie die Nadel neu ein.
Unterer Faden reißt	- Unterer Faden falsch eingefädelt.- Untere Fadenspannung zu hoch.- Fusseln in der Spule oder in der Spulenkapsel.	- Fädeln Sie neu ein. Siehe Seite 12 und 13- Stellen Sie die untere Fadenspannung richtig ein. Siehe Seite 19- Reinigen Sie das Spulengehäuse und die Spulenkapsel. Siehe Seite 38
Stoff bewegt sich nicht	- Stichlänge auf “O” eingestellt.- Reste im Transporteur festgesetzt- Fäden verheddert- Transporteur versenkt	- Stellen Sie die Stichlänge ein.- Reinigen Sie den Transporteur. Siehe Seite 38- Ziehen Sie den oberen und den unteren Faden unter den Nähfuß.- Transporteur einschalten.
Nähmaschine blockiert, klopfendes Geräusch	- Faden in der Spulenkapsel verheddert. - Nehmen	- Sie die Spulenkapsel heraus und reinigen Sie es. Siehe Seite 38
Die Nähmaschine arbeitet nicht	- Der Stecker ist nicht in der Steckdose.- Die Nähmaschine ist nicht eingeschaltet.	- Stecker einstecken- Nähmaschine einschalten
Der untere Faden wird über den Stoff nach oben gezogen	- Die Oberfadenspannung ist zu hoch.- Der obere Faden ist falsch eingefädelt.- Der untere Faden ist falsch eingefädelt.	- Stellen Sie die obere Fadenspannung richtig ein. Siehe Seite 18- Fädeln Sie neu ein. Siehe Seite 14- Fädeln Sie neu ein. Siehe Seite 12 und 13

FEHLERSUCHE

Der Kaufbeleg mit dem Kaufdatum gilt als Garantienachweis. Bitte bewahren Sie den Beleg sorgfältig auf. Bitte setzen Sie sich im Garantiefall mit unserer Service Hotline in Verbindung. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigung an zerbrechlichen Teilen, z.B. Garnrollenstift. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher oder unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von einer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Diese Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.

SDC Vertriebs GmbH; Mittelwegring 12 Servicehotline: +49(0)7271 / 9337-99

76751 Jockgrim

Entsorgen Sie elektrische Geräte nicht im Hausmüll, sondern nutzen Sie Sammelstellen in Ihrer Gemeinde. Die Standorte der Sammelstellen erfahren Sie von Ihrer Gemeindeverwaltung.

Technische Daten:

Abmessungen der Maschine: (L) 390 x (H) 280 x (B) 214 mm

Gewicht: 7,5 kg

230 V, 50 Hz,

Motor 41 W, Lampe 12 V, 5 W, Gesamtleistungsaufnahme 60 W

TÜV/GS und CE geprüft

Garantie 24 Monate

SDC Vertriebs GmbH ; Mittelwegring 12

Servicehotline: + 49 (0)7271 / 9337-99

76751 Jockgrim
