11681 - Nähmaschine AEG - Kostenlose Bedienungsanleitung

Produkttyp	Nähmaschine
Marke	AEG
Modell	11681
Abmessungen (ca.)	40 x 20 x 30 cm (B x T x H)
Gewicht	ca. 8 kg
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme	80 W
Sticharten	20 verschiedene Stichprogramme
Nähgeschwindigkeit	max. 800 Stiche pro Minute
Nadelposition	einstellbar
Einfädler	automatisch
Spulenaufnahme	horizontal
Fadenspannung	einstellbar
Nähfußdruck	einstellbar
Rückwärtsnähen	ja
Freiarmsystem	ja
Zubehör	Nähfüße, Nadelset, Spulen, Nahttrenner
Wartung	regelmäßige Reinigung und Ölung
Sicherheit	Kindersicherung
Reparierbarkeit	Ersatzteile verfügbar

Häufig gestellte Fragen - 11681 AEG

Wie öle ich die Nähmaschine?

Entfernen Sie den Netzstecker. Reinigen Sie die Spulenkapsel und den Greiferbereich mit einem Pinsel. Geben Sie einen Tropfen Nähmaschinenöl auf die angegebenen Ölpunkte (siehe Handbuch). Lassen Sie die Maschine kurz laufen, um das Öl zu verteilen.

Was tun bei Fadenriss?

Schalten Sie die Maschine aus. Überprüfen Sie den Oberfaden und den Unterfaden auf Knoten oder Verwicklungen. Fädeln Sie beide Fäden neu ein. Stellen Sie die Fadenspannung gegebenenfalls nach.

Wie stelle ich die Fadenspannung ein?

Drehen Sie das Spannungsrad an der Vorderseite. Höhere Zahlen bedeuten stärkere Spannung. Testen Sie auf einem Stoffrest, bis das Stichbild gleichmäßig ist. Der Ober- und Unterfaden sollten sich in der Stoffmitte treffen.

Wie wechsle ich die Nadel?

Drehen Sie das Handrad bis die Nadel in der höchsten Position ist. Lösen Sie die Nadelschraube mit einem Schraubendreher. Ziehen Sie die alte Nadel heraus und setzen Sie eine neue ein (flache Seite nach hinten). Ziehen Sie die Schraube wieder fest.

Welches Nähgarn verwenden?

Verwenden Sie Garn mittlerer Stärke (z.B. Nähgarn der Stärke 50) aus Polyester oder Baumwolle. Achten Sie auf gute Qualität, um Fadenriss und Staub zu vermeiden.

Wie reinige ich die Maschine?

Ziehen Sie den Netzstecker. Entfernen Sie die Stichplatte und reinigen Sie den Greiferbereich mit einem Pinsel. Saugen Sie losen Fussel ab (nicht mit Druckluft). Ölen Sie die Maschine nach jedem größeren Reinigungsvorgang.

Warum näht die Maschine nicht?

Mögliche Ursachen: Faden ist falsch eingefädelt, Nadel ist verbogen oder stumpf, Spannung ist falsch eingestellt. Überprüfen Sie alle genannten Punkte. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie verwende ich den automatischen Einfädler?

Heben Sie die Nadel in die höchste Position. Drücken Sie den Einfädlerhebel nach unten, bis der Haken durch das Nadelöhr geht. Führen Sie den Faden von hinten durch den Haken. Lassen Sie den Hebel los, der Faden wird durchgezogen.

Welche Nähfüße sind enthalten?

Standardmäßig sind ein Universalnähfuß, ein Reißverschlussfuß, ein Knopflochfuß und ein Saumfuß enthalten. Einige Modelle enthalten zusätzlich einen Stickfuß.

Wo finde ich Ersatzteile?

Ersatzteile wie Nadeln, Spulen, Nähfüße und Riemen sind online oder bei Fachhändlern erhältlich. Verwenden Sie die genaue Modellnummer (AEG 11681) für die Suche. Originalteile werden empfohlen.

BEDIENUNGSANLEITUNG 11681 AEG

BEDIENUNGSANLEITUNG INSTRUCTION MANUAL

WICHTIGE SICHERHEITSHINWEISE

Beim Gebrauch eines Elektrogeräts sollten stets grundlegende Sicherheitsmaßnahmen beachtet werden.

Lesen Sie sämtliche Hinweise vor Gebrauch Ihrer Haushaltsnähmaschine aufmerksam durch.

ACHTUNG – Zur Vermeidung von Verletzungen durch elektrischen Stromschlag:

Die Maschine nie unbeaufsichtigt lassen, wenn sie mit dem Stromnetz verbunden ist. Unmittelbar nach dem Gebrauch sowie vor jeder Reinigung den Stecker aus der Steckdose ziehen.

Vor dem Einsetzen einer neuen Glühbirne den Netzstecker ziehen. Eine Glühbirne mit max. 5 Watt verwenden.

VORSICHT – Zur Vermeidung von Bränden, elektrischen Stromschlägen und Personenschäden:

• Die Maschine darf nicht als Spielzeug benutzt werden. Höchste Aufmerksamkeit ist geboten, wenn die Maschine von Kindern oder im Beisein von Kindern benutzt wird. Die Maschine darf ausschließlich zu dem in dieser Anleitung beschriebenen Zweck eingesetzt werden. Benutzen Sie ausschließlich Zubehör, das vom Hersteller in dieser Anleitung empfohlen wird. Die Maschine darf auf keinen Fall betrieben werden, wenn Kabel bzw. Stecker beschädigt sind, die Maschine nicht ordnungsgemäß funktioniert, zu Boden gefallen oder beschädigt bzw. nass geworden ist. Ist eine Überprüfung bzw. Reparatur notwendig oder sind elektrische bzw. mechanische Justierungen erforderlich, so bringen Sie die Maschine zum nächstgelegenen Service-Kundendienst.
• Diese Maschine ist mit einem Spezialkabel ausgestattet, das bei Beschädigung durch ein Kabel gleichen Typs ersetzt werden muss. Ein Kabel gleichen Typs erhalten Sie bei Ihrem Händler. Die Maschine darf nicht mit verstopften Belüftungsöffnungen betrieben werden. Halten Sie die Belüftungsöffnungen der Maschine und des Fußanlassers frei von Flusen, Staub und losem Gewebe.

- Keine Gegenstände in die Öffnungen der Maschine stecken bzw. fallen lassen.

- Die Maschine nicht im Freien verwenden.

- Die Maschine darf nicht an Orten betrieben werden, an denen Sprays oder reiner Sauerstoff verwendet werden.

- Keine Gegenstände auf den Fußanlasser stellen, da die Maschine unerwartet anlaufen und Motor bzw. Fußanlasser heißlaufen könnten.

- Zum Ausschalten alle Schalter auf „AUS“ stellen und anschließend den Stecker aus der Steckdose ziehen.

- Den Stecker nicht am Kabel herausziehen, sondern beim Herausziehen am Stecker festhalten.

- Die Finger von allen beweglichen Teilen fernhalten. Besondere Vorsicht ist im Bereich um die Nähnadel geboten.

- Stets die korrekte Stichplatte verwenden. Eine falsche Stichplatte kann zu Nadelbruch führen.

- Keine verbogenen Nadeln verwenden.

- Das Nähgut beim Nähen nicht ziehen oder schieben. Dadurch könnte die Nadel verbogen werden bzw. brechen.

- Zur Durchführung von Arbeiten im Nadelbereich wie Einfädeln bzw. Auswechseln der Nadel oder Wechseln des Nähfußes die Maschine stets ausschalten.

- Zum Ausführen der in dieser Anleitung beschriebenen Wartungsarbeiten stets den Stecker der Nähmaschine aus der Steckdose ziehen.

- Benutzen Sie nur den Original Fußanlasser, um Schäden zu vermeiden. Ausschließlich Original-Ersatzteile verwenden.

DIESE ANLEITUNG BITTE GUT AUFBEWAHREN

Vorsicht: Bei Arbeiten im Nadelbereich sorgsam vorgehen, damit keine Fingerverletzungen auftreten. Bei der ersten Inbetriebnahme der Maschine ein Stück Stoff unter den Nähfuß legen und die Maschine einige Minuten uneingefädelt laufen lassen. Eventuell austretendes Öl mit einem Lappen abwischen.

1. Obere Fadenführung
2. Obefadenspannungsregler
3. Geschwindigkeitsregler
4. Rückwärtstaste
5. Fadengeber
6. Frontdeckel
7. Nadelpositionstaste
8. Start/Stopp-Taste
9. Anschiebetisch
10. Nadelklammerschraube
11. Schieberdeckel
12. Knopflochhebel
13. Hebel für Nadeleinfädler
14. Nadeleinfädler
15. Nähfußschaft
16. Nähfuß
17. Stichplatte
18. Spulenstop
19. Spuleinrichtung
20. Horizontaler Garnrollenstift
21. Griff
22. Handrad
23. Stichausgleichsregler
24. Stromschalter
25. Anschluss für Fußanlasser
26. Kabelsteckdose
27. Nähfußlifter
28. Absenkbarer Transporteur
29. Oberfadenführung
30. Spannungseinstellrad
31. Geschwindigkeitsregler
32. Rückwärtstaste
33. Fadenhebel
34. Gesichtsabdeckung
35. Nadelpositionstaste
36. Start/Stopp-Taste
37. Verlängerungstisch
38. Nadelklemmschraube
39. Spulen- und Schiffchenabdeckung
40. Knopflochhebel
41. Einfädelhebel
42. Einfädler
43. Nähfüßchen-Halteschraube
44. Nähfüßchen
45. Stichplatte
46. Spulenwickel-Stopper
47. Spulenwickler
48. Horizontaler Spulenstift
49. Griff
50. Handrad
51. Stichbalance-Wählscheibe
52. Netzschalter
53. Fußanlasser-Anschluss
54. Steckeranschluss
55. Nähfußhebel
56. Feed dog height lever

1. Universaltfuß Geradstich Zickzack (an Nähmaschine montiert)
2. Knopflochschiene
3. Reißverschlussfuß
4. Knopfannähfuß
5. Kräuselfuß
6. Blindstichfuß
7. Spule
8. Schraubendreher (groß)
9. Schraubendreher (klein)
10. Schraubendreher für Stickplatte
11. Garnrollenhalter (groß)
12. Garnrollenhalter (klein)
13. Nahttrenner
14. Extra-Garnrollenstift
15. Fingerschutz (montiert)
16. Nadeln
17. Allzweckfuß (an der Maschine)
18. Knopflochfuß
19. Reißverschlussfuß
20. Knopffuß
21. Kräuselfuß
22. Blindstichfuß
23. Spule
24. Schraubendreher (groß)
25. Schraubendreher (klein)
26. Stichplattenschraubendreher
27. Spulenkapsel (groß)
28. Spulenkapsel (klein)
29. Knopflochschneider
30. Extra spool pin
31. Finger protector (On machine)
32. Needles

BETRIEBSSCHALTER / POWER SWITCH

1. Verbinden Sie den Stecker des Anlassers mit der Nähmaschine und schließen Sie dann die Maschine an das Stromnetz an.
2. Drücken Sie den Schalter "EIN".
3. Die Nähgeschwindigkeit kann mit Hilfe des Geschwindigkeitsreglers eingestellt werden. Nehmen Sie die Maschine von der Stromversorgung, wenn Sie diese unbeaufsichtigt lassen.
4. Benutzen Sie nur den Original Fußanlasser, um Schäden zu vermeiden.
5. Stecken Sie den Stecker des Fußanlassers in die Nähmaschine. Schließen Sie dann die Maschine an die Stromversorgung an.
6. Schalten Sie den Schalter auf "EIN".
7. Die Nähgeschwindigkeit kann über den Geschwindigkeitsregler variiert werden. Trennen Sie die Maschine vom Stromnetz, wenn Sie sie unbeaufsichtigt lassen.
8. Nur das Original-Fußpedal verwenden, um Schäden zu vermeiden.

ENTFERNEN DES ANSCHIEBETISCHES / REMOVING EXTENSION TABLE

Halten Sie das linke Ende des Tisches fest und ziehen Sie ihn in Richtung des Pfeils heraus.

1. Der Anschiebetisch kann in Richtung des Pfeils geöffnet und Zubehör herausgenommen werden.
2. Schließen Sie den Anschiebetisch nach dem Herausnehmen von Zubehör in umgekehrter Richtung.
3. Der Ausziehtisch kann geöffnet und das Zubehör in Pfeilrichtung entnommen werden.
4. Schließen Sie ihn anschließend wieder.

AUSRICHTEN DER MASCHINE / LEVELING THE MACHINE

Wenn die Nähmaschine nicht fest steht, entfernen Sie den Nähtisch und stellen Sie die Maschine, wie in der Abbildung dargestellt, ein.

1. Schalten Sie die Maschine aus.
2. Stellen Sie die Nadel in die höchste Position.
3. Lockern Sie die Nadelklammerschraube. Entfernen Sie die alte Nadel.
4. Ersetzen Sie eine Nadel, wenn sie verbogen oder beschädigt ist, durch eine neue Nadel.
5. Stecken Sie die Nadel - mit der flachen Seite von Ihnen abgewandt – bis zum Anschlag in den Nadelschaft.
6. Drehen Sie die Nadelklammerschraube richtig fest.
7. Schalten Sie den Strom aus.
8. Heben Sie die Nadel in ihre höchste Position.
9. Lösen Sie die Nadelklemmschraube und entfernen Sie die alte Nadel.
10. Wenn eine Nadel verformt, verbogen oder beschädigt ist, ersetzen Sie sie durch eine neue Nadel.
11. Setzen Sie die Nadel mit der flachen Seite von Ihnen weg zeigend so weit wie möglich nach oben ein.
12. Ziehen Sie die Nadelklemmschraube fest an.

Um festzustellen, ob eine Nadel verbogen ist, legen Sie diese mit der flachen Seite nach unten auf eine ebene Fläche (eine Nadelplatte, ein Stück Glas, etc.). Die Lücke zwischen der Nadel und der ebenen Fläche sollte gleichmäßig sein.

Benutzen Sie niemals eine verbogene oder zerbrochene Nadel. Dies kann zum Auslassen von Stichen oder zum Reißen des Fadens führen. Beschädigte Nadeln können den Stoff ruinieren.

Kaufen Sie immer Nadeln mit einer guten Qualität. Tauschen Sie die Nadel regelmäßig aus.

1. Schalten Sie die Maschine aus.
2. Heben Sie den Nähfuß an.
3. Drehen Sie die Schraube mit dem Schraubendreher gegen den Uhrzeigersinn, um den Schaft zu entfernen.
4. Zum Anbringen legen Sie den Schaft auf die Nähfußsohle. Senken Sie den Nähfußlifter. Drehen Sie die Schraube im Uhrzeigersinn fest.
5. Schalten Sie die Maschine aus.
6. Heben Sie den Nähfuß an.
7. Drehen Sie die Schraube mit dem Schraubendreher gegen den Uhrzeigersinn, um den Schaft zu entfernen.
8. Beim Anbringen setzen Sie den Schaft auf die Nähfußstange. Senken Sie den Nähfußhebel. Drehen Sie die Schraube im Uhrzeigersinn, um sie festzuziehen.

AUSWECHSELN DES NÄHFUSSES

1. Schalten Sie die Maschine aus.
2. Stellen Sie die Nadel in die höchste Position und heben Sie den Nähfuß an.
3. Drücken und entriegeln Sie den Hebel wie dargestellt. Entfernen Sie den Nähfuß.
4. Schalten Sie die Maschine aus.
5. Nadelstange in die höchste Position bringen und den Nähfuß anheben.
6. Druckhebel wie abgebildet betätigen, Nähfuß entfernen.

1. Legen Sie den Nähfußstift direkt unter die Einkerbung des Nähfußschaftes.
2. Senken Sie den Nähfußlifter ab.
3. Drücken Sie den Schaft in den Nähfußsteg. Der Schaft rastet in den Fuß ein.
4. Platzieren Sie den Stift des Nähfußes direkt unter der Nut des Fußhalters.
5. Senken Sie den Nähfußhebel.
6. Drücken Sie den Nähfußhebel, der Hebelarm verriegelt den Fuß.

AUFSPULEN DER UNTERFADENSPULE

1. Schieben Sie eine Garnrolle auf den Garnrollenstift und sichern Sie diesen mit einem Garnrollenhalter.
2. Legen Sie die Garnrolle und den Garnrollenhalter auf den Garnrollenstift.

1. Fädeln Sie den Faden, wie in der Abbildung dargestellt, ein.
2. Folgen Sie der Pfeilrichtung und fädeln Sie den Faden wie im Diagramm ein.

1. Fädeln Sie den Faden von innen durch die obere Öffnung in der Spule. Stecken Sie dann die leere Spule auf den Spuler.
2. Faden durch die Innenseite der Öffnung an der Oberkante der Spule führen, dann die leere Spule auf die Spindel setzen.

1. Drücken Sie die Spule nach rechts. Halten Sie dabei das Ende des Fadens. Drücken Sie vorsichtig den Anlasser, um mit dem Spulen zu beginnen.
2. Schieben Sie den Spuler nach rechts, halten Sie das Fadenende fest. Drücken Sie langsam das Fußpedal, um mit dem Aufspulen zu beginnen.

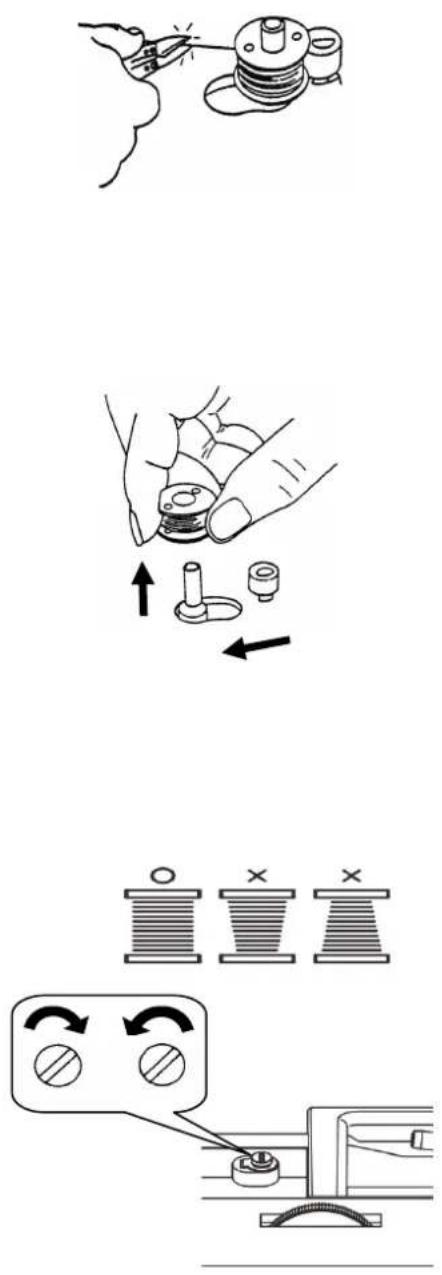

1. Wenn die Spule voll ist, wird das Aufspulen automatisch beendet. Schneiden Sie dann den Faden ab.
2. Wenn das Aufspulen abgeschlossen ist, lassen Sie das Fußpedal los, um die Maschine zu stoppen, und schneiden Sie dann den Faden ab.
3. Drücken Sie den Spuler wieder nach links und entfernen Sie die volle Spule.
4. Rückholspindel nach links zurückführen und volle Spule entfernen.

Verändern Sie die Einstellung, wenn das Spulen ungleichmäßig ist: Drehen im Uhrzeigersinn bedeutet eine tiefere Position.

Drehen gegen den Uhrzeigersinn bedeutet eine höhere Position.

Verändern Sie die Einstellung, bis das Gespulte gleichmäßig aussieht.

1. Lösen Sie die Verriegelung des Schieberdeckels (drücken Sie nach rechts) und entfernen Sie den Schieberdeckel.
2. Entriegeln Sie die Verriegelung der Spulendeckelplatte (nach rechts drücken) und entfernen Sie den Spulendeckel.

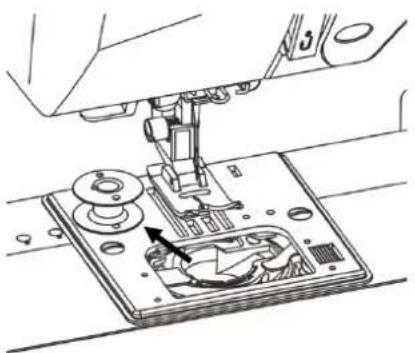

1. Entfernen Sie die Spule.
2. Entfernen Sie die Spule.

1. Ziehen Sie etwa 10 cm Faden aus der aufgewickelten Spule und setzen Sie diese so ein, dass sie sich beim Ziehen des Fadens entgegen dem Uhrzeigersinn dreht.

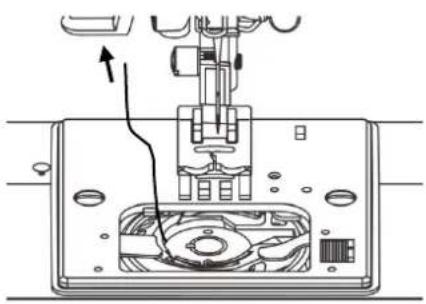

1. Ziehen Sie vorsichtig den Spulenfaden heraus. Lassen Sie diesen dabei durch die Aussparung im Spulengehäuse (A) laufen. Ziehen Sie ihn nach links.

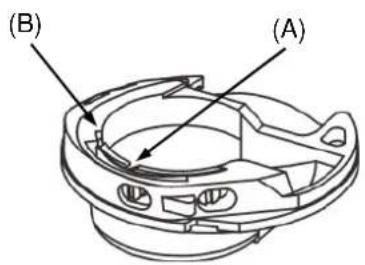

1. Ziehen Sie dann den Faden in die Kerbe (B).

1. Ziehen Sie den Faden wie in der Abbildung dargestellt ein.

1. Bringen Sie den Schieberdeckel an (siehe Schritte A und B). Hinweis: Die Spule dreht sich gegen den Uhrzeigersinn.

EINFÄDELN DES OBERFADENS

Drehen Sie das Handrad zu sich, um die Nadel ganz nach oben zu stellen.

Heben Sie den Nähfuß an.

1. Ziehen Sie den Faden unter die Fadenführung und ziehen Sie ihn nach oben über die Fadenführung.
2. Legen Sie ihn zwischen die beiden Spannungsscheiben.
3. Führen Sie den Faden durch den Schlitz auf der rechten Seite nach unten und durch den Schlitz auf der linken Seite nach oben.
4. Ziehen Sie den Faden straff von rechts nach links, über den Fadengeber und nach unten in das Öhr des Fadengebers.
5. Legen Sie ihn in die Fadenführung.
6. Ziehen Sie den Faden nach links hinter die Nadelfadenführung.
7. Fädeln Sie von vorne nach hinten durch die Nadel ein, und ziehen Sie etwa 10 cm Faden durch das Nadelöhr.

(Siehe Seite 16 zum automatischen Einfädeln)

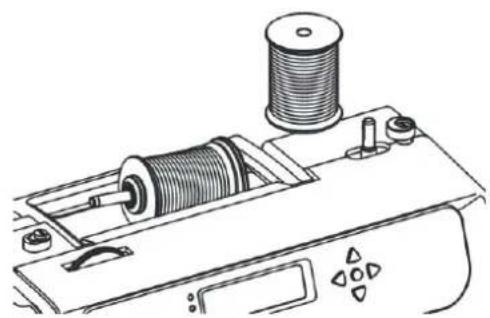

1. Nehmen Sie den 2. Garnrollenhalter aus dem Zubehörfach und stecken Sie ihn in die dafür vorgesehene Halterung.
2. Stecken Sie die Garnrollen auf die beiden Garnrollenstifte. (Achten Sie darauf, dass die Enden auf der rechten Seite sind.)
3. Fädeln Sie die beiden Fäden genauso wie bei einem einzelnen Faden ein.
4. Nach dem Durchfädeln durch die Führungen (siehe 5) müssen die Fäden dann durch die einzelnen Nadelöhre (6) gefädelt werden.

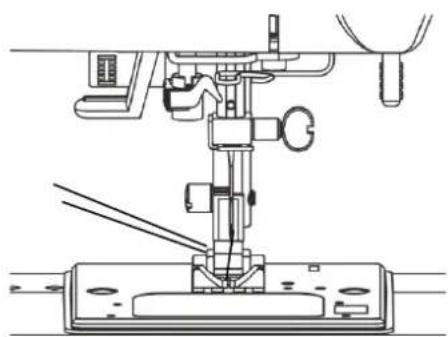

Hinweis:

1. Das automatische Einfädelsystem kann bei zwei Nadeln nicht verwendet werden.
2. Die Stichbreite darf zwei Drittel der maximalen Breite nicht überschreiten, da sonst die Nadel brechen kann. Zwillingsnadeln und Garnstift sind optional zu erwerben.

HINWEIS: * Die Nadel muss in der höchsten Position stehen.

* Der Nadeleinfädler kann nicht mit der Zwillingsnadel verwendet werden.

1. Stellen Sie die Nadel auf die höchste Position. Senken Sie den Nadeleinfädler so weit wie möglich.
2. Haken A geht automatisch in das Nadelöhr. Ziehen Sie den Faden um die Führung B herum und unter den Haken A.
3. Drücken Sie den Hebel nach hinten und führen Sie den Nadeleinfädler in seine ursprüngliche Lage zurück. Ziehen Sie die Fadenschlinge nach hinten, um das Einfädeln durch das Nadelöhr zu beenden.

Hinweis: * Drehen Sie nicht das Handrad, während Sie den Nadeleinfädler verwenden.

* Berühren Sie beim Nähen nicht den Hebel für den Nadeleinfädler, da dadurch der Nadeleinfädler beschädigt wird. Wir empfehlen, den Strom auszuschalten, wenn Sie die Einfädelvorrichtung verwenden.

1. Halten Sie den Oberfaden mit der linken Hand und drehen Sie das Handrad langsam zu sich, bis die Nadel den Unterfaden heraufholt.
2. Halten Sie den Oberfaden mit der linken Hand und drehen Sie das Handrad langsam in Ihre Richtung, bis die Nadel den Unterfaden hochzieht.

1. Ziehen Sie vorsichtig am oberen Faden, so dass der untere Faden in einer Schlinge heraus kommt.
2. Ziehen Sie vorsichtig am Oberfaden, und der Unterfaden kommt in einer Schlaufe nach oben.

1. Ziehen Sie beide Fäden zusammen nach hinten durch den Nähfuß.
2. Ziehen Sie beide Fäden zusammen nach hinten durch den Nähfuß und führen Sie sie zur Rückseite der Maschine.

EINSTELLUNG DER OBERFADENSPANNUNG

Bei geraden Nähten sollten sich der Nadelfaden und der Spulenfaden in der Mitte der beiden Stofflagen miteinander verbinden.

Wenn Sie von oben und unten auf den Stich schauen, werden Sie bemerken, dass keine Lücken vorhanden sind. Jeder Stich ist gerade und gleichmäßig.

Beim Einstellen der Oberfadenspannung gibt eine größere Zahl eine höhere Spannung an.

Gründe, warum die Oberfadenspannung verändert werden sollte:

1. Der Stoff ist steif oder schwer.
2. Sie nähen mehr als zwei Lagen Stoff zusammen.

Die Spannung ist zu hoch:

Der Nadelfaden schaut oben am Stoff heraus und die Naht fühlt sich uneben an.

Drehen Sie den Regler herunter, um die Oberfadenspannung zu verringern.

Die Spannung ist zu niedrig:

Der Nadelfaden schaut unten am Stoff heraus und die Naht fühlt sich uneben an.

Drehen Sie den Regler höher, um die Oberfadenspannung zu verstärken.

EINSTELLUNG DER UNTERFADENSPANNUNG

1. Drehen Sie die Schraube durch das Loch hindurch links herum, um die Spannung zu verringern.
2. Die untere Fadenspannung ist bereits eingestellt. Verstellen Sie diese nicht, wenn es nicht wirklich erforderlich ist.
3. Drehen Sie die Schraube nach links, um die Spannung zu verringern.
4. Die Unterfadenspannung ist bereits eingestellt. Verstellen Sie sie nicht, wenn es nicht notwendig ist.

Achtung:

Bevor Sie die Oberfadenspannung oder Unterfadenspannung verstellen, überprüfen Sie erst den Einfädelweg. Wichtig dabei ist, dass Sie gleiche Garnstärken für Ober- und Unterfaden verwenden, z.B. Allesnäher aus Polyester. Sollten Sie unten große Schlaufen haben, kann es an der Einfädelung der Oberfadenspannung liegen. (Es kann sein, dass der Faden nicht fest in die Oberfadenspannung eingezogen wurde.) Bitte überprüfen Sie den Einfädlungsweg. Benutzen Sie unterschiedliche Garnstärken, empfehlen wir Ihnen eine 2. Spulenkapsel zu kaufen, damit Sie die Grundeinstellung nicht verändern müssen.

Hinweis:

Die Oberfadenspannung sollte etwas niedriger sein, wenn Sie Zickzack- oder Satinstiche nähen. Der obere Faden sollte leicht auf der Unterseite des Stoffes durchkommen.

Bitte beachten Sie die Hinweise zum Nähen der verschiedenen Stoffe in der folgenden Tabelle.

Es gibt sehr viele verschiedene Stoffe, Fäden und Nadeln. Es ist wichtig, die richtige Kombination zu verwenden.

Kaufen Sie nur Garn von guter Qualität. Es sollte reißfest und gleichmäßig dick sein. Verwenden Sie den gleichen Faden für Nadel und Spule.

Testen Sie Faden und Nadelgröße immer an einem Stoffrest.

Im Allgemeinen werden feine Fäden und Nadeln zum Nähen von leichten Stoffen und schwere Fäden und größere Nadeln zum Nähen von schweren Stoffen verwendet. Eine Nadel für Jeansstoff mit einer scharfen Spitze wird zum Nähen von schweren Stoffen wie Jeansstoff und Segeltuch verwendet. Zum Absteppen muss eine spezielle Absteppnadel mit einem größeren Öhr für dickes Garn verwendet werden.

Ledernadeln schneiden in Glatt- und Wildleder, so dass keine Einstichlöcher im Leder zu sehen sind. Der Schnitt schließt sich nach

Herausziehen der Nadel und hinterlässt so keine Einstichlöcher. Verwenden Sie zum Nähen von Stretch und sehr feinen oder synthetischen Stoffen eine Stretchnadel. Die Stretchnadel verhindert das Auslassen von Stichen.

Überprüfen Sie die Nadelspitze regelmäßig, ob sie rau oder stumpf ist. Laufmaschen in Maschenware, feiner Seide und seidenartigen Stoffen werden häufig von beschädigten Nadeln verursacht.

LCD-Bildschirm-Nähanzeige

1. Grundeinstellung (Geradstich)
2. Anzeige der Mustergruppen
3. Anzeige des Nähfußes
4. Musteranzeige
5. Stichlängenanzeige
6. Stichbreitenanzeige
7. Stichlängeneinstellung/Mustergruppenauswahl
8. Musterauswahltaste/Enter
9. Stichbreiteneinstellung/Mustergruppenauswahl
10. PES-Einzelmusteranzeige
11. PES-Einzelmustertaste
12. Spiegeltaste
13. Anzeige für die Spiegeltaste
14. Mustergruppenauswahltaste

LCD-Bildschirm Mustereinstellung

1. Anzeige der Mustergruppen
2. Ausgewähltes Muster
3. Eingeblendete Musterauswahlanzeige
4. Musterauswahltaste hoch / runter
5. Bestätigungstaste für die Musterauswahl/Enter
6. Musterauswahltaste links/rechts
7. Mustergruppenauswahltaste

LCD-Bildschirm Näh-Modus

1. Näh-Modus Anzeige
2. Näh-Modus Musterposition
3. Näh-Modus Musteranzahl im Display
4. Näh-Modus Nähanzeige
5. Näh-Modus Musteranzeige
6. PES Autostop Anzeige
7. PES Autostopptaste
8. Spiegeltaste
9. Anzeige für die Spiegeltaste
10. SPEICHER-Modus Einstelltaste im Nähmodus MEM SEW oder im Speichermodus MEM EDIT
11. Mustergruppenauswahltaste

MEM-Modus Nähbildschirm

LCD-Bildschirm Speicher-Modus

1. SPEICHER-Modus Anzeige
2. SPEICHER-Modus (MEM EDIT)
3. SPEICHER-Modus - Musteranzeige
4. Positionseinstellung / Anzahl der gespeicherten Muster
5. Musterauswahltaste (Enter)
6. Positionseinstellungstaste links/rechts
7. Einfügen-Einstelltaste
8. Löschen-Einstelltaste
9. SPEICHER-Modus Taste EDIT
10. Mustergruppenauswahltaste (Select)

1. Das Drücken der Taste verändert die Nadelposition (nach oben/unten).
2. Die Nadel ist nach dem Drücken der Start/Stop-Taste während des Nähens automatisch in der obersten Position.
3. Wenn Sie die Taste drücken, können Sie die Nadelposition ändern (nach oben/unten).
4. Die Nadel wird automatisch in die oberste Position gebracht, wenn Sie während des Nähens die Start/Stop-Taste drücken.

ANZEIGE DER NADELPOSITION / NADELPOSITIONSANZEIGE

Wenn die Anzeige leuchtet, ist die Nadel in der untersten Position.

Drücken Sie die Taste vor oder während des Nähens. Die Maschine näht rückwärts.

(Nur für Muster ⊕ ⊕)

1. Drücken Sie die Taste zum Starten oder Stoppen der Maschine.
2. Wenn Sie die Taste drücken, beginnt die Maschine langsam zu nähen und geht dann zu der eingestellten Geschwindigkeit über.
3. Wenn der Fußanlasser eingesteckt ist, ist die Start-/Stopp-Taste außer Funktion.
4. Drücken Sie diese Taste, um die Maschine zu starten oder zu stoppen.
5. Drücken Sie diese Taste; die Maschine näht langsam und beschleunigt dann auf die eingestellte Geschwindigkeit.
6. Wenn der Fußanlasser-Stecker angeschlossen ist, funktioniert der Start/Stopp-Knopf nicht.

HEBEL ZUM EINSTELLEN DER GESCHWINDIGKEIT / SPEED ADJUSTMENT LEVER

1. Verschieben Sie diesen Hebel zum Ändern der Geschwindigkeit.
2. Die Einstellung dieses Hebels begrenzt die maximale Geschwindigkeit der Nähmaschine.
3. Schieben Sie diesen Hebel, um die Nähgeschwindigkeit zu ändern.
4. Die Einstellung des Geschwindigkeitsbegrenzungs-Einstellhebels begrenzt die Höchstgeschwindigkeit der Maschine.

MUSTERLISTE / PATTERN LIST

Mustergruppe 1

1. Drücken Sie die Mustergruppenauswahltaste „Select“ und wählen Sie die Mustergruppe 1, 2 oder 3.
2. Die ausgewählte Mustergruppe muss durch Enter bestätigt werden. Jetzt erscheint sie auf dem Display.
3. Wählen Sie mit den Tasten hoch / runter – rechts / links Ihr Muster aus.
4. Ihr ausgewähltes Muster ist jetzt schwarz unterlegt.
5. Drücken Sie die Entertaste erneut. Im LCD-Bildschirm erscheint das Muster. Das Muster ist nähbereit. Stichlänge und Stichbreite verändern, siehe Seite 26.

MUSTERAUSWAHLTASTE (Select)

EINSTELLUNG DER STICHBREITE / ODER RECHTS/LINKS-TASTE

1. Stellen Sie die Breite ein. Die Breite ist für jedes Muster begrenzt. Wenn die Einstellung außerhalb der Begrenzung liegt, ertönt der Summer 3 Mal. Dies bedeutet, dass Sie die Naht nicht breiter stellen können.
2. Die Stichbreiteneinstellung kann mit (+) und min. (-) eingestellt werden.
3. Die Buchstabengröße kann mit dieser Funktion eingestellt werden.
4. Mit dieser Funktion können auch Muster ausgewählt werden.

STICHBREITENEINSTELLUNG ODER RECHTS/LINKS TASTE

EINSTELLUNG DER STICHLÄNGE ODER OBEN/UNTEN TASTE

1. Stellen Sie die Länge ein. Die Länge ist für jedes Muster begrenzt. Wenn die Einstellung außerhalb der Begrenzung liegt, ertönt der Summer 3 Mal. Dies bedeutet, dass die Länge nicht weiter eingestellt werden kann.
2. Die Stichlängeneinstellung kann mit (+) und min. (-) eingestellt werden.
3. Die Buchstabengröße kann mit dieser Funktion nicht eingestellt werden.

STICHLÄNGENEINSTELLUNG ODER OBEN/UNTEN TASTE

PES AUTOSTOPTASTE - EINZELMUSTERFUNKTION / PES AUTO STOP BUTTON

1. Wenn das Zeichen "~" angezeigt wird, kann die „PES Autostoppfunktion“ eingestellt werden.
2. Wenn "~" angezeigt wird, kann die „PES Autostoppfunktion“ eingestellt werden.

1. Die PES Autostoppfunktion ist eingestellt, wenn die Anzeige erscheint.
2. Die Nähmaschine stoppt automatisch nach dem Ende des gesamten Musters.
3. Die PES-Autostopp-Funktion ist eingestellt, wenn die Anzeige leuchtet.
4. Die Nähmaschine stoppt automatisch, nachdem das komplette Muster fertig genäht ist.

MUSTERSPIEGELUNGSTASTE / SPIEGELTASTE

1. Wenn das Zeichen "\~" angezeigt wird, kann die „Anzeige für Spiegelfunktion“ eingestellt werden.
2. Wenn "\~" angezeigt wird, kann die „Spiegelanzeige“ eingestellt werden.

1. Die Spiegelfunktion ist eingestellt, wenn die Anzeige erscheint.
2. Die Nähmaschine näht das Muster spiegelbildlich.
3. Die Spiegel-Funktion wurde eingestellt, wenn die Anzeige aufleuchtet.
4. Die Nähmaschine näht das gespiegelte Muster.

Info – LCD-Bildschirm Fehlerbehebung / Info – LCD-Screen-Fehlerkorrektur

Nach dem Aufspulen schieben Sie den Spuler nach links. Nun können Sie nähen.

FEHLERBEHEBUNG / KORREKTUR

Während des Nähens erscheint "x". Die Maschine stoppt. Drehen Sie das Handrad, um das Problem der Fadenschlingung zu lösen.

Wenn diese Fehlermeldung erscheint, schieben Sie den Knopflochhebel nach oben.

Die Position des Nähfußes ist falsch – korrigieren Sie es gemäß Abbildung, senken Sie den Nähfuß ab.

Nehmen Sie den Fuß vom Anlasser.

Lassen Sie den Fuß vom Anlasser los.

EINSTELLUNG DER MUSTERANZEIGE IM SPEICHER- UND NÄHMODUS / MODE EDIT SEWING INDICATOR

Drücken Sie die Stichlängeneinstellungstaste (oben/unten), um die Mustereinstellseite auszuwählen.

Drücken Sie die Stichlängen-Einstelltaste (Auf/Ab), um die Seite zum Bearbeiten des Musters auszuwählen.

Drücken Sie links/rechts, um das Muster auszuwählen.

1. Drücken Sie die Taste "Select", bis der grüne Punkt bei der Position MEM leuchtet.
2. Drücken Sie die Taste „Select“, bis das grüne Licht an der Position MEM erscheint.
3. Drücken Sie die Edit-Taste, bis "MEM EDIT" im LCD-Bildschirm erscheint.
4. Drücken Sie die Edit-Taste, bis "MEM EDIT" im Display erscheint.
5. Betätigen Sie die Musterauswahltaste.
6. Betätigen Sie die Musterauswahltaste.
7. Wählen Sie mit den Stichlängeneinstellungstasten (oben/unten) oder den Stichbreiteneinstellungstasten (links/rechts) das Muster (z.B. Zahlen) aus.
8. Wählen Sie mit dem Stichlängen-Taster auf/ab oder dem Stichbreiten-Taster links/rechts Ihr Muster (z. B. Figuren).
9. Bestätigen Sie es mit der Enter-Taste zur Speicherung (siehe S. 29).
10. Bestätigen Sie es mit der Enter-Taste zur Speicherung (siehe S. 29).
11. Das gewählte Muster erscheint im LCD-Bildschirm sowie die Vorschau auf dem 2. Speicherplatz.
12. Das gewählte Muster erscheint auf dem Display und die Vorschau auf 02.
13. Geben Sie die Zahlen bis 4 oder mehr ein. Sie haben eine Speicherkapazität von max. 30 Mustern in der Musterfolge.
14. Geben Sie Zahlen bis 4 oder mehr ein. Die Kapazität beträgt bis zu 30 Muster in der Musterfolge.
15. Drücken Sie die Edit-Taste, um in den Nähmodus zu gelangen (MEM-SEW-Modus). Drücken Sie die Start/Stopp-Taste oder den Fußanlasser zum Nähen.
16. Drücken Sie die Taste Bearbeiten, jetzt befinden Sie sich im Nähmodus (MEM SEW Modus). Drücken Sie die Start/Stopp-Taste oder das Fußpedal zum Nähen.

Info: Die Nähmaschine besitzt einen Kurzzeitspeicher; d. h. bei Stromausfall ist die Speicherung noch vorhanden. Mit Delete können Sie die Speicherung im MEM-EDIT löschen.

1. Drücken Sie die Edit-Taste, bis im LCD-Bildschirm „MEM EDIT“ erscheint.
2. Drücken Sie die Edit-Taste, bis "MEM EDIT" im Display erscheint.
3. Drücken Sie die Stichbreiteneinstelltasten links/rechts oder Stichlängeneinstelltasten oben/unten, um zu den zu löschenden Mustern zu gelangen.
4. Drücken Sie die Stichbreiten-Taste links/rechts oder die Stichlängen-Taste oben/unten, um das zu löschende Muster zu erreichen.
5. Drücken Sie auf Löschen (Delete). Das Muster rechts davon schiebt sich nach links.
6. Drücken Sie auf Löschen. Das rechte Muster rückt nach links.

MUSTER EINFÜGEN

1. Drücken Sie die Edit-Taste, bis im LCD-Bildschirm „MEM EDIT“ erscheint.
2. Drücken Sie die Edit-Taste, bis „MEM EDIT“ auf dem Display erscheint.
3. Drücken Sie die Stichbreiteneinstelltasten links/rechts und bewegen Sie die Nummer „4“ unter D.
4. Stichbreitentaste links/rechts drücken und die Zahl „4“ auf D stellen.
5. Drücken Sie auf Einfügen (Insert Taste). Ein Leerzeichen erscheint.
6. Drücken Sie die Einfügen-Taste – Leerzeichen.
7. Wählen Sie über die Musterauswahltaste (enter) "G" aus und fügen Sie „G“ mit der Insert Taste ein. Die Nummer 4 bleibt auf der gleichen Position.
8. Mit der Musterauswahltaste (Enter) wählen Sie "G" und fügen Sie es mit der Einfügen-Taste ein. Die Nummer 4 bleibt an derselben Position.

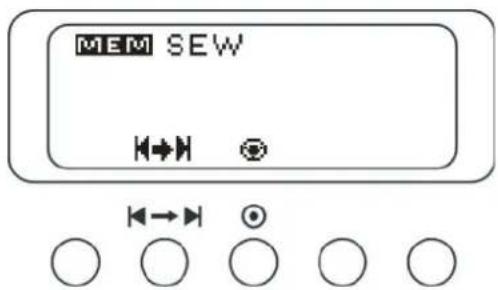

EINFÜGEN IN DEN NÄHMODUS / NÄHBETRIEBSANZEIGE

Im LCD Bildschirm sehen Sie:

1. Keine links/rechts Umkehrfunktion.
2. Stopp ohne das Muster zu beenden.
3. Keine links/rechts Umkehrfunktion.
4. Stopp ohne vollendetes Muster.

Im LCD Bildschirm sehen Sie:

1. Links/rechts Umkehrfunktion.
2. Stopp nach beendetem Muster.

Info: Drücken Sie vor dem Nähbeginn die Taste der Autostopptaste und Ihr Muster wird einmal genäht.

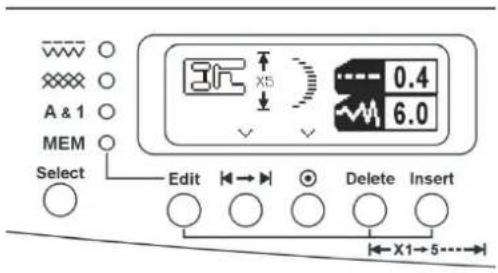

Mustervergrößerung

1. Sie können das Muster bis zu 5 Mal vergrößern, indem Sie die Insert-Taste drücken (siehe Musterabbildung).
2. Sie können das Muster bis zu 5 Mal vergrößern, indem Sie die Einfügen-Taste drücken. (siehe Muster)
3. Beispiel für Vergrößerung.
4. Vergrößerung

MIT DEM NÄHEN BEGINNEN (VORBEREITUNG)

Nachdem Sie sich mit der Bedienung der Nähmaschine vertraut gemacht haben, können Sie mit dem Nähen beginnen. Beachten Sie bitte vor dem Nähen die folgenden Punkte, um problemlos zu nähen.

1. Überprüfen Sie, ob die Nadel gerade, unbeschädigt und richtig eingesetzt ist.
2. Stellen Sie die Nadel vor Beginn und nach Ende des Nähens ganz nach oben.
3. Ziehen Sie vor dem Nähen vorsichtig den Ober- und Unterfaden ca. 10 cm heraus und durch den Nähfuß hindurch.
4. Probieren Sie zuerst an einem Reststück die geeignete Stichlänge und Fadenspannung aus.
5. Legen Sie den Stoff unter den Nähfuß.
6. Drücken Sie die Start/Stopp-Taste zum Starten. Starten Sie mit einer geringen Geschwindigkeit.
7. Oder verwenden Sie den Fußanlasser. Drücken Sie ihn zum Nähen langsam nach unten.
8. Der Beginn und das Ende jeder Naht muss auf einem kurzen Stück rückwärts genäht werden, um das Aufgehen der Naht zu verhindern. (Das Rückwärtsnähen ist aber nur für gerade Stiche geeignet.)
9. Führen Sie den Stoff mit der Hand vorsichtig vor der Nadel. Halten Sie den Stoff nicht fest, da dies den Transport durch die Maschine beeinträchtigen kann.
10. Drehen Sie das Handrad beim Drehen immer nach vorne (gegen den Uhrzeigersinn).
11. Stellen Sie die Nadel nach dem Beenden des Nähens und vor der Entnahme des Stoffes ganz nach oben, so dass die Nadelspitze den Stoff nicht mehr berührt, um ein Verbiegen oder Abbrechen der Nadel zu vermeiden. Ziehen Sie den Stoff dann nach hinten heraus.

1. Dies ist eine der gebräuchlichsten Sticharten.
2. Der Universalfuß Zickzack Geradstich kann sowohl für Zickzack als auch für gerade Stiche verwendet werden.
3. Zum Nähen dünner Stoffe sollten Sie kleinere Stichlängen verwenden.
4. Dieser Stich ist eines der am häufigsten verwendeten Muster.
5. Der Zickzack-Nähfuß kann auch für Geradstiche und Zickzackstiche verwendet werden.
6. Für dünnere Stoffe verwenden Sie eine kleinere Stichlänge.

ZICKZACKSTICH / ZIG-ZAG STITCH

Musterauswahlposition

Der Zickzackstich ist ein sehr nützlicher Stich. Wenn die Stichlänge auf (0,3) eingestellt wird, kann der Satinstich (Muster ≡) zum Sticken, Applizieren etc. verwendet werden. Bitte lockern Sie, wenn Sie diesen Stich zum Nähen eines dünnen Stoffes verwenden, die obere Spannung etwas und legen Sie Stickvlies unter den Stoff oder das Futter, um ein Kräuseln zu vermeiden. (Stellen Sie bitte bei Verwendung des Zickzackstiches die obere Spannung auf 1-3).

1. Das Freiarmnähen ist zum Nähen von Ärmeln, Hosen, etc. nützlich.
2. Die Nähmaschine kann als Flachbettmaschine verwendet werden, aber auch einfach durch Herausnehmen des Anschiebetisches in eine Freiarmmaschine verwandelt werden.
3. Das Freiarmsystem ist nützlich zum Nähen von Ärmeln, Hosen usw.
4. Ihre Nähmaschine kann als Flachbettmaschine verwendet werden, lässt sich aber durch Entfernen des Verlängerungstisches leicht in eine Freiarmmaschine umwandeln.

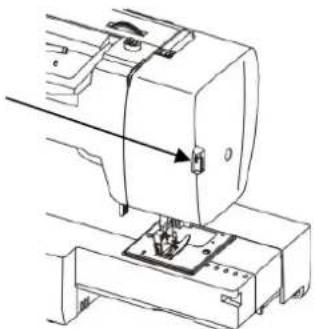

Vernähen / SEAM FINISHING

Fadenschneider Schlitz zum Schneiden des Fadens

Drücken Sie, wenn Sie bis zum Ende des Stoffes genäht haben, den Rückwärtsknopf und nähen Sie etwa 2-3 Stiche vor und zurück. Stellen Sie dann die Nadel in die höchste Position, heben Sie den Nähfuß an und ziehen Sie den Stoff nach hinten heraus. Die Fäden können mit dem Fadenschneider auf der Rückseite abgeschnitten werden (siehe Pfeil).

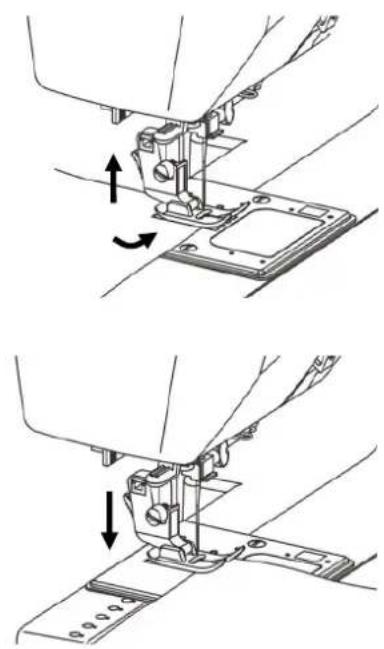

ÄNDERN DER NÄHRICHTUNG / CHANGE SEWING DIRECTION

1. Stoppen Sie beim Erreichen einer Ecke die Nähmaschine. Senken Sie dann die Nadel in den Stoff. Tipp: Benutzen Sie die Nadelposition oben/unten.
2. Heben Sie den Nähfuß an und verwenden Sie die Nadel als Drehpunkt. Drehen Sie den Stoff um die Nadel herum in die gewünschte Richtung.
3. Senken Sie den Nähfuß und fahren Sie mit dem Nähen fort.
4. Stoppen Sie die Nähmaschine, wenn Sie eine Ecke erreichen. Senken Sie dann die Nadel in den Stoff. Tipp: Verwenden Sie die Nadelposition auf/ab.
5. Nähfuß anheben und die Nadel als Drehpunkt verwenden. Drehen Sie den Stoff um die Nadel in die gewünschte Richtung.
6. Senken Sie den Nähfuß und nähen Sie weiter.

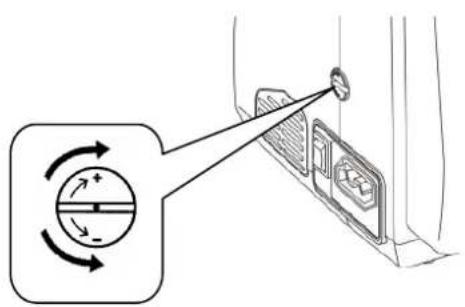

STICHAUSGLEICH-REGLER / STITCH BALANCE DIAL

1. Der Pfeil zeigt auf den Stichausgleichsregler. " + " " - "
2. Verwenden Sie den großen Schraubenzieher zum Einstellen.
3. Bitte drehen Sie beim Einstellen des Abgleichs vorsichtig. Sonst kann eine Übersteuerung auftreten. Tipp: Merken Sie sich die Ausgangsposition.
4. Der Pfeil zeigt auf den Stichausgleichsregler. "+" "-"
5. Verwenden Sie den großen Schraubenzieher zum Einstellen.
6. Wenn Sie den Abgleich einstellen, machen Sie kleine Einstellungen. Tipp: Merken Sie sich die Ausgangsposition.

1. Drehen Sie den Regler, wenn die Muster überlappen (A), im Uhrzeigersinn (" +").
2. Drehen Sie den Regler, wenn die Muster zu weit auseinander sind (B), gegen den Uhrzeigersinn (" - ").
3. Wenn Sie das Muster nähen und es überlappt (A), drehen Sie den Einstellregler auf "+" (im Uhrzeigersinn).
4. Wenn Sie das Muster nähen und es getrennt ist (C), drehen Sie den Einstellregler auf "-" (gegen den Uhrzeigersinn).

OVERLOCKSTICHE (NÄHFUß Sonderzubehör) / OVERLOCKNÄHEN (OVERLOCKFUß OPTIONAL)

MG 1 MG 2 MG 2

Verwenden Sie diese Stiche der Mustergruppe 1 und 2 zum Zusammennähen und Versäubern von Stoffkanten in einem Arbeitsgang.

Verwenden Sie diesen Stich für gestrickte, Trikot oder andere dehnbare Stoffe, auch geeignet für Schrittnaht und Taschenbeutel. Bei diesem Stich näht die Maschine vorwärts und rückwärts. Sie macht dabei dreifache Stiche, die nicht einfach reißen und auf dehnbaren Stoffen Halt geben.

Diese Stiche sind geeignet für Smokefekte, zum Nähen von Frottee und Ausbessern von Rissen.

Einstellungsposition:

1. Setzen Sie den Blindstichfuß ein.
2. Wählen Sie Muster " ≧" aus. (Mustergruppe 2)
3. Stellen Sie die Stichlänge auf "2,5 - 3" ein.
4. Stellen Sie die Stichbreite auf "3-5" ein.

Einstellungsposition:

1. Blindstich-Nähfuß anbringen.
2. Stichmuster "̲" wählen.
3. Stichlängenregler auf "2,5-3" stellen.
4. Nadelbreitenregler auf "3-5" stellen.
5. Falten Sie den Stoff wie dargestellt. Die Falten sollten so breit wie die spätere Saumbreite sein: die unterste Falte sollte ca. 5 mm von der Stoffkante entfernt sein.
6. Falten Sie das Material wie abgebildet. Machen Sie die Falte so breit, wie die fertige Naht sein soll: Die untere Falte sollte etwa 5 mm vom Stoffrand entfernt sein.
7. Verwenden Sie den Blindstichfuß. Überprüfen Sie während des Nähens die Saumweite und die Nadelstiche, um sicherzustellen, dass der Saum gleichmäßig wird.
8. Verwenden Sie den Blindsaumfuß. Kontrollieren Sie während des Nähens Nahtbreite und Nadeleinstellung, um sicherzustellen, dass diese gleichmäßig bleiben.
9. Nähen Sie den Blindstich auf der Unterseite des Stoffes, so dass nur die Spitze des Blindstichs auf der Außenseite des Stoffes sichtbar ist. Drehen Sie den Stoff nach dem Ende des Nähens herum und glätten Sie ihn. Die Naht ist fast unsichtbar! (nur für dicke Stoffe geeignet)
10. Nähen Sie den Blindstich auf der Unterseite des Stoffes, sodass nur die Spitze des Zickzackstichs die Außenseite des Stoffes durchsticht. Wenn Sie mit dem Nähen fertig sind, drehen Sie den Stoff auf die rechte Seite und glätten Sie ihn. Die Naht ist fast unsichtbar! (nur für dicke Stoffe).

KNOPFLÖCHER NÄHEN

Knopflochpositionen (Markierungen) Kurznaht (Abbildung 3)

Knopfhalterung (Abbildung 4)

1. Setzen Sie die Knopflochschiene ein.
2. Ziehen Sie den oberen und den unteren Faden ca. 10 cm heraus, und legen Sie diese unter die Knopflochschiene (Abbildung 1).
3. Markieren Sie die Knopflöcher auf dem Stoff (Abbildung 3).
4. Legen Sie den Stoff unter den Nähfuß. Legen Sie den Knopf, wie in Abbildung 4 dargestellt (siehe Pfeil), hinein.
5. Senken Sie den Nähfuß ab.
6. Ziehen Sie den Knopflochhebel nach unten und drücken Sie ihn nach hinten.
7. Wählen Sie ein Knopflochmuster aus. Siehe Mustergruppe 1. Stellen Sie das Muster ein und stellen Sie die Nadel ganz nach oben. Stichlänge und Stichbreite kann nach Bedarf manuell verändert werden. (Abbildung 2)
8. Beginnen Sie langsam zu nähen, bis das Knopfloch fertig gestellt ist.
9. Heben Sie den Nähfuß an und nehmen Sie den Stoff heraus.
10. Setzen Sie den Knopfloch-Nähfuß ein.
11. Ziehen Sie Ober- und Unterfaden ca. 10 cm heraus und legen Sie sie unter den Nähfuß. (Abbildung 1)
12. Markieren Sie die Knopflochposition auf dem Stoff. (Abbildung 3)
13. Legen Sie den Stoff unter den Nähfuß. Legen Sie den Knopf gemäß Abbildung 4 ein.
14. Senken Sie den Nähfuß ab.
15. Drücken Sie den Knopflochhebel und schieben Sie ihn nach hinten.
16. Wählen Sie das Knopfloch-Stichmuster (Stichgruppe 1), stellen Sie das Muster ein und bringen Sie die Nadel in die oberste Position. (Abbildung 2)
17. Nähen Sie langsam, bis das Knopfloch fertig ist.
18. Heben Sie den Nähfuß an und nehmen Sie den Stoff heraus.

REISSVERSCHLÜSSE EINNÄHEN

Verwenden Sie den Reißverschlussfuß.

Wählen Sie den Geradstich.

1. Der Reißverschlussfuß ist zum Nähen an einer Kante ausgelegt, um so das Nähen auf dem Reißverschluss zu vermeiden.
2. Bringen Sie den Reißverschlussfuß an.

Tipp: Heften Sie den Reißverschluss vorher ein.

1. Legen Sie den Reißverschluss rechts von der Nadel, um dessen linke Seite zu nähen.
2. Legen Sie den Reißverschluss links von der Nadel, um dessen rechte Seite zu nähen.
3. Um die linke Seite des Reißverschlusses zu nähen, legen Sie den Reißverschluss rechts von der Nadel.
4. Um die rechte Seite des Reißverschlusses zu nähen, legen Sie ihn links von der Nadel.

Nähen Sie wie dargestellt.

Nähen Sie wie dargestellt.

SÄUMER (Sonderzubehör) / SAUM (Optional)

1. Heben Sie den Nähfuß an und stellen Sie die Nadel ganz nach oben.
2. Falten Sie den Stoffrand 2 Mal etwa 3 mm und legen Sie ihn unter den Nähfuß.
3. Senken Sie den Nähfuß. Nähen Sie ein paar Stiche und lassen Sie die Nadel im Stoff stecken.
4. Ziehen Sie den gefalteten Stoff in die spiralförmige Öffnung des Rollsaumfußes.
5. Zum Nähen halten Sie mit der linken Hand den Stoffrand etwas nach links. Mit der rechten Hand halten Sie den Vorderrand des Stoffes und neigen ihn etwa 10 Grad nach links. Beginnen Sie dann mit dem Nähen. Sichern Sie das Nahtende mit ein paar Stichen.

Verwenden Sie nur geeignete Stoffe. Es ist etwas Übung erforderlich, um optimale Resultate zu erhalten.

QUILTFÜHRUNG (Sonderzubehör) / QUILTER GUIDE (Optional)

1. Schieben Sie die Quiltführung durch das Loch im Nähfußschaft.
2. Stellen Sie die Quiltührung auf die gewünschte Nahtdistanz ein.
3. Nähen Sie eine Naht zum Testen der Stiche. Verstellen Sie dann ggf. erneut die Quiltführung.
4. Schieben Sie den Führungsarm des Quilters durch das Loch des Nähfußhalters.
5. Stellen Sie die Quiltführung auf den gewünschten Stichabstand ein.
6. Nähen Sie eine Naht, um die Maschinenstiche zu testen, und stellen Sie dann die Quiltführung auf die gewünschte Position ein.

1. Verwenden Sie den Knopfannähfuß und lassen Sie ihn einrasten.
2. Legen Sie den Knopf zwischen Nähfuß und Stoff und senken Sie den Nähfuß ab. Versenken Sie den Transporteur und benutzen Sie den Zickzackstich Nr. 3 (s. Abbildung).
3. Drehen Sie das Handrad mit der Hand in Ihre Richtung und probieren Sie vorsichtig, ob die Nadel durch die Mitte des ersten Loches und dann durch die Mitte des anderen Loches geht.
4. Nähen Sie bei mittlerer Geschwindigkeit 5 bis 6 Stiche. Ziehen Sie den Faden auf die linke Seite und vernähen Sie den Faden.
5. Verwenden Sie den Knopfannähfuß und befestigen Sie ihn fest.
6. Legen Sie den Knopf zwischen Nähfuß und Stoff und senken Sie den Nähfuß. Senken Sie den Transporteur und verwenden Sie Zickzackstich Nr. 3 (siehe Bild).
7. Drehen Sie das Handrad zu sich hin und testen Sie vorsichtig, dass die Nadel durch die Mitte des ersten Lochs und dann durch das andere geht.
8. Nähen Sie 5-6 Stiche mit mittlerer Geschwindigkeit. Ziehen Sie den Faden auf die linke Seite und vernähen Sie ihn von Hand.

REINIGEN UND ÖLEN

Fadengeber

Sattel des Spulenträgers reinigen

Achtung: Ziehen Sie stets den Netzstecker, bevor Sie die Glühlampe austauschen oder Wartungsarbeiten an der Maschine vornehmen.

Ziehen Sie vor dem Reinigen den Stecker aus der Steckdose. Die Nähmaschine muss, damit sie ihre Funktionen beibehält und eine lange Lebensdauer hat, in regelmäßigen Abständen gewartet und geölt werden.

Hinweis: Ziehen Sie den Netzstecker, wenn Sie die Maschine reinigen oder die Lampe wechseln.

1. Nehmen Sie die Stichplatte heraus, indem Sie die Schrauben auf beiden Seiten lösen.
2. Entfernen Sie die Stichplatte, indem Sie die Schrauben auf beiden Seiten lösen.
3. Drehen Sie das Handrad, bis der Fadengeber ganz oben steht.
4. Drehen Sie das Handrad, bis der Fadengeber die höchste Position erreicht hat.
5. Nehmen Sie das Spulengehäuse heraus. Entfernen Sie Fusseln und Flusen an Transporteur und Spulengehäuse.
6. Nehmen Sie den Spulenkorb heraus. Entfernen Sie mit einer Bürste Flusen und Fusseln rund um den Transporteur und den Spulenkorb.

ÖLEN DER BEWEGLICHEN TEILE IM KOPFDECKEL

Achtung: Ziehen Sie stets den Netzstecker, bevor Sie die Glühlampe austauschen oder Wartungsarbeiten an der Maschine vornehmen.

Ziehen Sie den Stecker aus der Steckdose und öffnen Sie den Kopfdeckel mit einem Schraubenzieher und tropfen Sie je einen Tropfen Öl ausschließlich auf die beweglichen Teile.

1. Ziehen Sie den Stecker aus der Steckdose und öffnen Sie den vorderen Deckel.
2. Warten Sie 3 bis 5 Minuten, bis sich die Glühlampe abgekühlt hat. Nehmen Sie die Birne heraus, indem Sie diese gegen den Uhrzeigersinn drehen, siehe Abbildung. Setzen Sie eine neue Glühlampe ein und drehen Sie diese im Uhrzeigersinn.
3. Verwenden Sie eine Glühlampe mit 12V ~ 5W.
4. Ziehen Sie den Netzstecker und öffnen Sie den Kopfdeckel.
5. Warten Sie, bis die Glühlampe abgekühlt ist. Entfernen Sie die Glühlampe wie abgebildet. Setzen Sie eine neue ein.
6. Verwenden Sie eine 12-V-\~-5-W-Glühbirne.

Problem	Mögliche Ursache Mögliche Fehlerbehebung
Die Fäden verknoten unter dem Stoff	- Der obere Faden ist falsch eingefädelt.- Die Oberfadenspannung ist auf O eingestellt.	- Fädeln Sie neu ein. Siehe Seite 14- Erhöhen Sie die Oberfadenspannung. Siehe Seite 18
Unregelmäßige Stiche	- Falsche Nadelgröße.- Falsches Einfädeln.- Oberfadenspannung zu locker.- Zu stark am Stoff gezogen.- Lockerer Nähfuß.- Ungleichmäßig aufgespult.- Stichplatte gebrochen.	- Wählen Sie die richtige Nadelgröße.- Fädeln Sie neu ein. Siehe Seite 14- Erhöhen Sie die obere Spannung. Siehe Seite 18- Ziehen Sie den Stoff vorsichtig.- Setzen Sie den Nähfuß neu ein.- Spulen Sie neu auf. Siehe Seite 10 und 11- Tauschen Sie die Stichplatte aus.
Nadel gebrochen	- Falsche Nadelgröße für den Stoff.- Nadel verbogen.- Zu stark am Stoff gezogen.- Nadelklammerschraube locker.- Drehen an der Mustereinstellscheibe, während die Nadel im Stoff steckt.- Lockerer Nähfuß.	- Wählen Sie die zu Faden und Stoff passende Nadelgröße.- Setzen Sie eine neue Nadel ein. Siehe Seite 8- Führen Sie den Stoff nur vorsichtig.- Drehen Sie die Nadelklammerschraube richtig fest.- Bei der Auswahl des Musters darf die Nadel nicht im Stoff stecken.- Setzen Sie den Nähfuß neu ein.
Fäden verheddert	- Oberer und unterer Faden sind vor dem Beginn der Naht nicht unter dem Nähfuß nach hinten gezogen worden.	- Ziehen Sie beide Fäden unter dem Nähfuß nach hinten, drehen Sie dann das Handrad mit der rechten Hand.
Faltenbildung	- Falsche Fadenspannung.- Oberer Faden falsch eingefädelt.- Verwendung von zwei verschiedenen Stärken oder Arten von Fäden.- Nadel verbogen oder stumpf.- Lockerer Nähfuß.- Stoff zu dünn oder zu weich.	- Stellen Sie die Fadenspannung ein. Siehe Seite 18- Fädeln Sie neu ein. Siehe Seite 14- Verwenden Sie die gleiche Stärke und Art von Fäden.- Setzen Sie eine neue Nadel ein.- Setzen Sie den Nähfuß neu ein.- Verwenden Sie eine Unterlage aus Stickvlies.
Stiche werden ausgelassen	- Falsche Nadelgröße.- Nadel verbogen oder stumpf.- Falscher Sitz der Nadel.- Falsches Einfädeln.	- Wählen Sie die zu Faden und Stoff passende Nadelgröße. Siehe Seite 20- Setzen Sie eine neue Nadel ein.- Setzen Sie die Nadel neu ein. Siehe Seite 8- Fädeln Sie neu ein. Siehe Seite 14
Oberer Faden reißt	- Zu schnell mit dem Nähen begonnen.- Falsches Einfädeln.- Oberfadenspannung zu hoch.- Falscher Sitz der Nadel.- Für den Stoff unpassende Nadel und Faden.- Fadenanfang und Einkerbung auf der linken Seite.- Spulengehäuse falsch eingesetzt.- Nadelöhr ist scharfkantig.- Rillen in der Spule.- Rillen am Nadelöhr.	- Starten Sie mit einer mittleren Geschwindigkeit.- Fädeln Sie neu ein. Siehe Seite 14-Stellen Sie die Oberfadenspannung ein. Siehe Seite 18- Setzen Sie die Nadel neu ein. Siehe Seite 8- Wählen Sie die zum Stoff passende Nadel und Faden. Siehe Seite 20-Legen Sie die Einkerbung auf die rechte Seite.Siehe Seite 10 und 11- Setzen Sie das Spulengehäuse neu ein. Siehe Seite 42- Setzen Sie eine neue Nadel ein.- Polieren Sie das Spulengehäuse oder tauschen Sie es aus.- Setzen Sie die Nadel neu ein.
Unterer Faden reißt	- Unterer Faden falsch eingefädelt.- Untere Fadenspannung zu hoch.- Fusseln in der Spule oder in der Spulenkapsel.	- Fädeln Sie neu ein. Siehe Seite 12 und 13-Stellen Sie die untere Fadenspannung richtig ein. Siehe Seite 19- Reinigen Sie das Spulengehäuse und die Spulenkapsel. Siehe Seite 42
Stoff bewegt sich nicht	- Stichlänge auf "O" eingestellt.- Reste im Transporteur festgesetzt- Fäden verheddert- Transporteur versenkt	- Stellen Sie die Stichlänge ein.- Reinigen Sie den Transporteur. Siehe Seite 42- Ziehen Sie den oberen und den unteren Faden unter den Nähfuß.- Transporteur einschalten.
Nähmaschine blockiert, klopfendes Geräusch	- Faden in der Spulenkapsel verheddert. - Nehmen	- Sie die Spulenkapsel heraus und reinigen Sie es. Siehe Seite 42
Die Nähmaschine arbeitet nicht	- Der Stecker ist nicht in der Steckdose.- Die Nähmaschine ist nicht eingeschaltet.	- Stecker einstecken- Nähmaschine einschalten
Der untere Faden wird über den Stoff nach oben gezogen	- Die Oberfadenspannung ist zu hoch.- Der obere Faden ist falsch eingefädelt.- Der untere Faden ist falsch eingefädelt.	- Stellen Sie die obere Fadenspannung richtig ein. Siehe Seite 18- Fädeln Sie neu ein. Siehe Seite 14- Fädeln Sie neu ein. Siehe Seite 12 und 13

FEHLERSUCHTABELLE

Der Kaufbeleg mit dem Kaufdatum gilt als Garantienachweis. Bitte bewahren Sie den Beleg sorgfältig auf. Bitte setzen Sie sich im Garantiefall mit unserer Service-Hotline in Verbindung. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigung an zerbrechlichen Teilen, z.B. Garnrollenstift. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher oder unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von einer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Diese Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.

SDC Vertriebs GmbH; Mittelwegring 12 Service-Hotline: [phone] / 9337-99

76751 Jockgrim

Entsorgen Sie elektrische Geräte nicht im Hausmüll, sondern nutzen Sie Sammelstellen in Ihrer Gemeinde. Die Standorte der Sammelstellen erfahren Sie von Ihrer Gemeindeverwaltung.

Technische Daten:

Abmessungen der Maschine: (L) 390 x (H) 280 x (B) 214 mm

Gewicht: 7,5 kg

230 V, 50 Hz

Motor 41 W, Lampe 12 V, 5 W, Gesamtleistungsaufnahme 60 W

TÜV/GS und CE geprüft

Garantie 24 Monate

SDC Vertriebs GmbH; Mittelwegring 12

Service-Hotline: [phone] / 9337-99

76751 Jockgrim
