Produkttyp	LCD-Projektor
Modell	CP-EW300N
Marke	Hitachi
Auflösung	WXGA (1280 x 800)
Helligkeit	3000 ANSI-Lumen
Kontrastverhältnis	2000:1
Projektionstechnologie	3LCD
Objektiv	Wechselobjektiv (optional: FL-701, SL-702, ML-703, LL-704, UL-705)
Zoom	Motorisiert (je nach Objektiv)
Fokus	Motorisiert
Lens Shift	Vertikal und horizontal (je nach Objektiv)
Bildschirmgröße	30 - 600 Zoll
Projektionsabstand	0,8:1 bis 10,3:1 (je nach Objektiv)
Lampenlebensdauer	ca. 5000 Stunden (Normalmodus)
Stromverbrauch	ca. 310 W (Normalmodus)
Netzteil	AC 100-240 V, 50/60 Hz
Abmessungen (B x H x T)	ca. 349 x 105 x 264 mm
Gewicht	ca. 4,6 kg
Anschlüsse	HDMI, VGA, Composite, S-Video, USB, RJ-45 (LAN)
Besondere Merkmale	Wechselobjektiv-System, motorisierte Optik, Trapezkorrektur
Reinigung	Objektiv mit Objektivtuch, Gehäuse mit weichem Tuch und mildem Reinigungsmittel
Sicherheitshinweise	Netzstecker vor Objektivwechsel ziehen, 45 Min. Abkühlzeit beachten
Lieferumfang	Bedienungsanleitung, Netzkabel, Fernbedienung, Objektivdeckel

Häufig gestellte Fragen - CP-EW300N HITACHI

Wie schließe ich den Projektor an eine Leinwand an?

Verbinden Sie den Projektor per HDMI- oder VGA-Kabel mit Ihrer Signalquelle und stellen Sie den Projektionsabstand entsprechend der Tabelle in der Anleitung ein.

Welche Objektive sind für den CP-EW300N erhältlich?

Es sind Wechselobjektive der Serien FL-701 (kurz), SL-702 (kurz), ML-703 (mittel), LL-704 (lang) und UL-705 (ultra lang) erhältlich.

Wie wechsel ich das Objektiv?

Schalten Sie den Projektor aus, ziehen Sie den Netzstecker, warten Sie 45 Minuten zur Abkühlung. Lösen Sie den Objektivverriegelungshebel, nehmen Sie das Objektiv ab und setzen Sie das neue ein. Achten Sie auf die Ausrichtung des Etiketts.

Warum sollte ich den Netzstecker vor dem Objektivwechsel ziehen?

Im Inneren des Projektors herrscht Hochspannung. Durch Ziehen des Netzsteckers vermeiden Sie Stromschlaggefahr.

Wie reinige ich das Objektiv?

Verwenden Sie ein im Fachhandel erhältliches Objektivtuch (z.B. für Kameras) und wischen Sie die Linse vorsichtig ab. Für das Gehäuse ein weiches, leicht feuchtes Tuch mit mildem Reinigungsmittel.

Was bedeutet die Zentrierungsfunktion?

Die Zentrierungsfunktion bringt das Objektiv nach dem Wechsel in die Mittelstellung. Drücken Sie die LENS SHIFT Taste und wählen Sie im Menü 'ZENTRIERUNG' aus.

Kann ich den Projektor an der Decke montieren?

Ja, wenden Sie sich für den Objektivwechsel bei Deckenmontage jedoch an Ihren Fachhändler, um Verletzungen zu vermeiden.

Welche Bildschirmgrößen sind möglich?

Der Projektor unterstützt Bildschirmgrößen von 30 bis 600 Zoll, abhängig vom verwendeten Objektiv und Abstand.

Warum ist das Bild an den Rändern unscharf?

Möglicherweise liegt der Fokus nicht optimal. Passen Sie den Fokus an oder reduzieren Sie die Trapezkorrektur, da diese zu Verzerrungen führen kann.

Wo finde ich die Projektionsabstandstabelle?

Die genauen Abstände für jedes Objektiv finden Sie in der Bedienungsanleitung des optionalen Objektivs. Allgemeine Formeln sind ebenfalls angegeben.

BEDIENUNGSANLEITUNG CP-EW300N HITACHI

Bedien ungsanleitung für das optionale Objektiv

Wichtige Sich erheitsanleitungen

(Befolgen Sie immer diese Anleitungen)

Bitte lesen Sie diesen Abschnitt zu den wichtigen Sicherheitsanleitungen, bevor Sie das Projektorobjektiv austauschen. Um Unfälle beim Austauschen des Objektivs zu vermeiden und die Produktsicherheit nach dem Austauschen zu gewährleisten, befolgen Sie die hier beschriebenen Sicherheitsanleitungen.

- Diese Symbole zeigen Vorgänge an, die zu Körperverletzungen oder Sachschäden führen können, falls sie nicht genau befolgt werden.

⚠ Warning	Dieses Symbol zeigt an, dass die Gefahr von schweren Körperverletzungen, sogar mit Todesfolge, besteht, falls der Bedienungsvorgang nicht genau befolgt wird.
⚠ Vorsicht	Dieses Symbol zeigt an, dass die Gefahr von Körperverletzungen oder Sachschäden besteht, falls der Bedienungsvorgang nicht genau befolgt wird.

- Diese Symbole zeigen die Art der zu treffenden Vorbeugemaßnahmen an.

	Dieses Symbol weist darauf hin, dass Vorsicht geboten ist.		Dieses Symbol warnt vor möglicher großer Hitze.
	Dieses Symbol weist auf Stromschlaggefahr hin.		Dieses Symbol zeigt an, dass ein Vorgang nicht durchgeführt werden darf.

⚠ Warning

■ Aus Sicherheitsgründen sollten Sie die Austauschanleitung lesen, bevor Sie dieses Produkt installieren

■ Bitte lesen Sie diese Bedienungsanleitung und die Anleitungen für den zu verwendenden LCD-Projektor aufmerksam durch, um den korrekten Gebrauch zu gewährleisten.

Der fehlerhafte Gebrauch kann zu einem Brand, einer Körperverletzung oder Sachschäden führen.

■ Vermeiden Sie Stöße oder Erschütterungen. Stöße und Erschütterungen können zu einer Körperverletzung oder Sachschäden führen. Das Objektiv dient zur Projizierung. Achten Sie darauf, es nicht anzustoßen.

Zur Beachtung

■ Gehen Sie sorgsam mit dem Objektiv um.

• Bitte schützen Sie das Objektiv beim Transportieren, indem Sie den Objektivdeckel aufsetzen.
• Berühren Sie die Linse nicht, um Beschlag oder Schmutz auf dem Objektiv zu vermeiden, der zu einer Beeinträchtigung der Anzeigequalität führen kann.
• Berühren Sie das Objektiv nicht direkt mit den Händen oder Fingern. Dadurch kann seine Linse beschmutzt werden, wodurch die Bildqualität beeinträchtigt werden würde.
• Das Objektiv ist ein optisches Präzisionsgerät. Gehen Sie vorsichtig damit um und setzen Sie es keinen Stößen oder Erschütterungen aus.
• Legen Sie das Objektiv immer mit der Linse nach unten weisend auf ein weiches Tuch, wenn Sie es ablegen möchten.

■ Reinigung

• Verwenden Sie im Fachhandel erhältliche Objektivtücher (wie sie zur Reinigung von Kameras, Brillen usw. verwendet werden), um das Objektiv zu reinigen.
• Verwenden Sie für die Reinigung der anderen Teile ein weiches Tuch. Bei starker Verschmutzung verdünnen Sie ein neutrales Reinigungsmittel in Wasser, befeuchten Sie das weiche Tuch, und wringen Sie es dann aus.
• Verwenden Sie keine Reinigungsmittel oder Chemikalien außer den oben angeführten (vermeiden Sie Benzol und Verdünnungsmittel).

Informa tion für Nutzer

in den Ländern der Europäischen Union

Das auf dem Produkt oder auf der Verpackung angebrachte Symbol bedeutet, dass Ihre elektrischen und elektronischen Geräte nicht mit dem Haushaltsmüll entsorgt werden sollen. Es existieren separate Recycling-Sammelsysteme in der EU. Für mehr Informationen wenden Sie sich bitte an Ihre örtlichen Behörden oder an den Fachhändler, bei dem Sie das Produkt erworben haben.

Bedienungsschritte

• Projizieren Sie ein Bild, wie in der Bedienungsanleitung des LCD-Projektors beschrieben, und stellen Sie Größe und Fokus des projizierten Bildes ein.
• Siehe die Projektionsabstandstabelle in dieser Bedienungsanleitung für Informationen zum Projektionsabstand des optionalen Objektivs.

Hinweis

• Unter Umständen erlaubt der Projektionsabstand die Fokussierung auf die Randstellen des Bildschirms nicht. Stellen Sie den Fokus ein, um ein ausgewogenes Bild zwischen der Mitte und den Randstellen des Bildschirms zu erhalten.
• Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.
• Das Zoomobjektiv kann in Abhängigkeit von der Zoomposition zu einer Verzerrung des Bildes auf dem Bildschirm führen.
• Falls die Trapezentzerrung zu stark ist, kann das Bild auf dem Bildschirm verzerrt sein.
• Bei einigen Objektiven kann die Trapezentzerrung begrenzt sein.

Wichtige Anleitungen für den Betrieb

⚠️ Warnung

■ Platzieren Sie das Objektiv nicht an einem Ort, wo es direktem Sonnenlicht oder anderem starken Licht ausgesetzt ist, bzw. In der Nähe von Wärmequellen.

Dies kann einen Brand aufgrund der Eigenschaften des Objektivs verursachen. Außerdem besteht auch die Gefahr von Körperverletzungen oder einer Beschädigung des Objektivs.

■ Ziehen Sie den Netzstecker des LCD-Projektors ab, bevor Sie das Objektiv austauschen.

Das Innere des LCD-Projektors weist Hochspannungsbereiche auf, die zu Stromschlag führen können.

■ Bevor Sie das Objektiv austauschen, schalten Sie den LCD-Projektor aus, ziehen Sie den Netzstecker ab, und lassen Sie den Projektor mindestens 45 Minuten lang stehen, damit er sich vollständig auskühlen kann.

■ Achten Sie beim Anbringen darauf, dass kein Staub ins Innere oder auf den Anschlussstecker gelangt.

Der fortgesetzte Gebrauch mit Staub im Inneren kann zu einem Brand oder Stromschlag führen.

■ Wenn der Projektor an der Decke angebracht ist, wenden Sie sich zum Austausch des Objektivs an Ihren Fachhändler.

Dies könnte eine Verletzung zur Folge haben.

⚠ Vorsicht

■ Berühren Sie beim Austauschen des Objektivs nicht die LCD-Tafeln oder Polarisierungsplatten des LCD-Projektors, bzw. stoßen Sie sie nicht an.

Dadurch kann das Gerät beschädigt werden. Außerdem kann auch die optische Einstellung gestört werden, so dass eine erneute Einstellung erforderlich wird.

■ Achten Sie beim Austauschen des Objektivs darauf, die Anschlussstecker oder -drähte im LCD-Projektor nicht zu beschädigen.

Dadurch kann das Gerät beschädigt werden. Ziehen Sie nicht an den Anschlusssteckern oder -drähten und achten Sie darauf, dass sie sich nicht in den Leiterplatten oder dem Gehäuse verfangen.

Lieferumfang

Die folgenden Zubehörteile werden mit jedem Objektiv mitgeliefert.

Objektiv Modell Mitgeliefertes Zubehör
Objektiv mit festem kurzem Projektionsabstand FL-701		Objektivdeckel (vorder und hinter)Bedienungsanleitung für das optionale Objektiv
Objektiv mit kurzem Projektionsabstand SL-702		Objektivdeckel (vorder und hinter)Bedienungsanleitung für das optionale Objektiv
Objektiv mit mittlerem Projektionsabstand ML-703		Objektivdeckel (vorder und hinter)Bedienungsanleitung für das optionale Objektiv
Objektiv mit langem Projektionsabstand LL-704		Objektivdeckel (vorder und hinter)Bedienungsanleitung für das optionale Objektiv
Objektiv mit ultralangem Projektionsabstand UL-705		Objektivdeckel (vorder und hinter)Bedienungsanleitung für das optionale Objektiv

Technische Daten

Modell			FL-701 SL-702 ML-703 LL-704 UL-705
Zoom			-Motorisiert Motorisiert Motorisiert Motorisiert
Fokussierung			Motorisiert Motorisiert Motorisiert Motorisiert Motorisiert
Linsen-verstellung	Vertical	CP-X8150 1:1	9:-1 - 1:1 9:-1 - 1:1	9:-1 - 1:1 9:-1 - 1:1	1:1
		CP-WX8240 1:1	5:-1 - 1:1 5:-1 - 1:1	5:-1 - 1:1 5:-1 - 1:1	1:1
		CP-X8160 CP-SX8350	1:1	9:1 - 1:1	10:0 - 1:1	9:1 - 1:1	9:1 - 1:1
		CP-WX8255 CP-WU8440 CP-WU8450	1:1	10:0 - 1:1	10:-1 - 1:1	10:0 - 1:1	10:0 - 1:1
	Horizontal	CP-X8150 CP-WX8240	1:1	10:0 - 0:10	10:0 - 0:10	10:0 - 0:10	10:0 - 0:10
		CP-X8160 CP-WX8255 CP-SX8350 CP-WU8440 CP-WU8450	1:1	6:4 - 4:6	6:4 - 4:6	6:4 - 4:6	6:4 - 4:6
F-Zahl			1,8	1,6 - 2,0	1,6 - 2,9	1,7 - 2,0	1,7 - 2,0
Brennweite			13 mm	19 - 29 mm	24 - 48 mm	46 - 79 mm	77 - 133 mm
Zoomverhältnis			1,0:1	1,5:1	2,0:1	1,7:1	1,7:1
Projektionsverhältnis		CP-X8150 CP-WX8240	1,0:1	1,5 - 2,2:1	1,9 - 3,8:1	3,6 - 6,1:1	6,0 - 10,3:1
		CP-X8160 CP-WX8255 CP-SX8350 CP-WU8440 CP-WU8450	0,8:1	1,2 - 1,8:1	1,5 - 3,0:1 2,.8 - 4,9:1	4,9 - 8,3:1
Bildschirmgröße			30 - 600 Zoll	30 - 600 Zoll	30 - 600 Zoll	30 - 600 Zoll	30 - 600 Zoll
Gewicht			1,1 kg	0,7 kg	0,9 kg 1,5 kg	1,6 kg

* Abhängig vom verwendeten Projektor wird das Objektiv FL-701 möglicherweise nicht vom Projektor erkannt und kann aus dem korrekten Verschiebebereich wandern, was zu Abschattung von Teilen des Bildschirms führen kann. Führen Sie die Funktion ZENTRIERUNG wie unter "Objektiv-Austauschanleitung" beschrieben aus.

Projektionsabstand

FL-701
Seitenverhältnis 4:3 Seitenverhältnis 16:10

■ SL-702
Seitenverhältnis 4:3

Seitenverhältnis 16:10

* Die obigen Angaben sind nur Entwurfswerte. Die tatsächlichen Abstände liegen innerhalb ±10% dieser Angaben.
* Nicht in der obigen Tabelle angeführte Projektionsabstände lassen sich anhand der folgenden Formel berechnen. Projektionsabstand = (K1) x Bildschirmdiagonale + (K2)
* Die Projektionsabstände für die Bildschirmgrößen 4:3, 16:10 und 16:9 können je nach Panel-Seitenverhältnis anhand der folgenden Formeln berechnet werden.

CP-X8150 / CP-X8160 / CP-SX8350 Bildschirmgröße 16: 9: Projektionsabstand = (K1) x 1,0895 x Bildschirmdiagonale + (K2)

Bildschirmgröße 16:10: Projektionsabstand = (K1) x 1,0600 x Bildschirmdiagonale + (K2)

Bildschirmgröße 4: 3: Projektionsabstand = (K1) x 1,1321 x Bildschirmdiagonale + (K2)

Bildschirmgröße 16: 9: Projektionsabstand = (K1) x 1,0278 x Bildschirmdiagonale + (K2)

Projektionsabstand (Fortsetzung)

■ ML-703
Seitenverhältnis 4:3 Seitenverhältnis 16:10

■ LL-704
Seitenverhältnis 4:3 Seitenverhältnis 16:10

* Die obigen Angaben sind nur Entwurfswerte. Die tatsächlichen Abstände liegen innerhalb ±10% dieser Angaben.

* Nicht in der obigen Tabelle angeführte Projektionsabstände lassen sich anhand der folgenden Formel berechnen. Projektionsabstand = (K1) x Bildschirmdiagonale + (K2)

* Die Projektionsabstände für die Bildschirmgrößen 4:3, 16:10 und 16:9 können je nach Panel-Seitenverhältnis anhand der folgenden Formeln berechnet werden.

CP-X8150 / CP-X8160 / CP-SX8350

Bildschirmgröße 16: 9: Projektionsabstand = (K1) x 1,0895 x Bildschirmdiagonale + (K2)

Bildschirmgröße 16:10: Projektionsabstand = (K1) x 1,0600 x Bildschirmdiagonale + (K2)

Bildschirmgröße 4: 3: Projektionsabstand = (K1) x 1,1321 x Bildschirmdiagonale + (K2)

Bildschirmgröße 16: 9: Projektionsabstand = (K1) x 1,0278 x Bildschirmdiagonale + (K2)

Projektionsabstand (Fortsetzung)

■ UL-705
Seitenverhältnis 4:3 Seitenverhältnis 16:10

* Die obigen Angaben sind nur Entwurfswerte. Die tatsächlichen Abstände liegen innerhalb ±10% dieser Angaben.
* Nicht in der obigen Tabelle angeführte Projektionsabstände lassen sich anhand der folgenden Formel berechnen. Projektionsabstand = (K1) x Bildschirmdiagonale + (K2)
* Die Projektionsabstände für die Bildschirmgrößen 4:3, 16:10 und 16:9 können je nach Panel-Seitenverhältnis anhand der folgenden Formeln berechnet werden.

CP-X8150 / CP-X8160 / CP-SX8350 Bildschirmgröße 16: 9: Projektionsabstand = (K1) x 1,0895 x Bildschirmdiagonale + (K2)

Bildschirmgröße 16:10: Projektionsabstand = (K1) x 1,0600 x Bildschirmdiagonale + (K2)

Bildschirmgröße 4: 3: Projektionsabstand = (K1) x 1,1321 x Bildschirmdiagonale + (K2)

Bildschirmgröße 16: 9: Projektionsabstand = (K1) x 1,0278 x Bildschirmdiagonale + (K2)

Objektiv-Austauschanleitung

1. Die Objektivverstellung wieder in Mittelstellung bringen.

(1) Drücken Sie die Taste LENS SHIFT. Der Dialog OBJ. VERSCH. erscheint.

(2) Drücken Sie bei geöffnetem Dialogfenster die Taste ENTER oder INPUT, um die Funktion ZENTRIERUNG auszuführen, die das Objektiv zentriert.

(3) Zur Bestätigung wird eine Dialogmeldung angezeigt. Drücken Sie die Taste ▶, um ZENTRIERUNG auszuführen.

Hinweis

• Die Funktion ZENTRIERUNG kann auch im Standby-Modus ausgeführt werden, indem Sie die Tasten FUNCTION und LENS SHIFT auf dem Bedienfeld 3 Sekunden lang gleichzeitig betätigen.

1. Ausschalten den Projektor

Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab. Lassen Sie den Projektor ausreichend abkühlen.

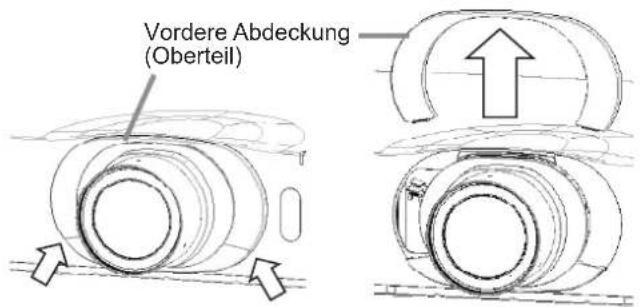

1. Abnehmen der Frontabdeckung

Bewegen und schieben Sie die Frontabdeckung nach oben, während Sie die Frontabdeckung unten zusammendrücken, und nehmen Sie die Frontabdeckung vom LCD-Projektor ab.

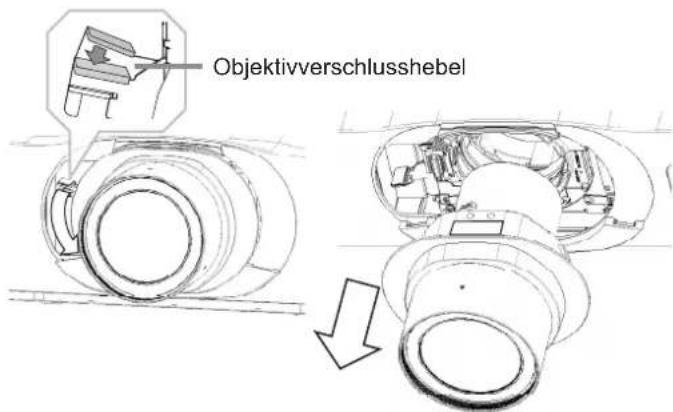

1. Abnehmen des Objektivs

Stützen Sie das Objektiv mit der Hand, bringen Sie den Objektivverriegelungshebel in die unterste Position, und nehmen Sie das Objektiv vom LCD-Projektor ab. Sie können den Hebel bewegen, solange die obere Platte die untere berührt.

⚠ Vorsicht

■ Beim Abnehmen des Objektivs darauf achten, dass dieses nicht gegen die Linse im LCD-Projektor schlägt, da dies eine Funktionsstörung zur Folge haben kann.

■ Vermeiden Sie ein Berühren oder Anstoßen der Objektivfassung, da dies Funktionsstörungen zur Folge haben kann.

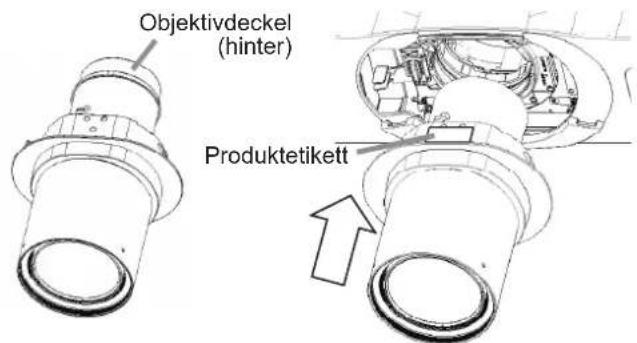

1. Anbringen des Objektivs

(1) Nehmen Sie den Objektivdeckel ab, dann halten Sie das Objektiv so, dass das Produktetikett oben ist, und setzen Sie das Objektiv in den LCD-Projektor ein.

⚠ Vorsicht

■ Wenn das Objektiv mit angebrachtem Objektivdeckel in den LCD-Projektor eingesetzt wird, kann dies eine Störung zur Folge haben.
■ Beim Einsetzen des Objektivs darauf achten, dass seine Linsenfläche nicht an den LCD-Projektor schlägt, da dies eine Funktionsstörung zur Folge haben kann.
■ Vermeiden Sie ein Berühren oder Anstoßen der Objektivfassung, da dies Funktionsstörungen zur Folge haben kann.

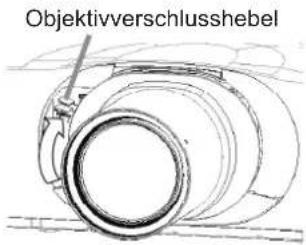

(2) Stützen Sie das Objektiv mit der Hand und stellen Sie den Objektivverriegelungshebel wieder nach oben (bis der Objektivverriegelungshebel mit einem Klicken einrastet).

⚠ Warning

■ Um einen Fall des Objektivs zu vermeiden, nach der Anbringung kontrollieren, dass es fest sitzt und nicht wackelt. Wenn das Objektiv herunterfällt, kann es zu Verletzungen oder Sachschäden am Objektiv selbst bzw. dem näheren Umfeld kommen.

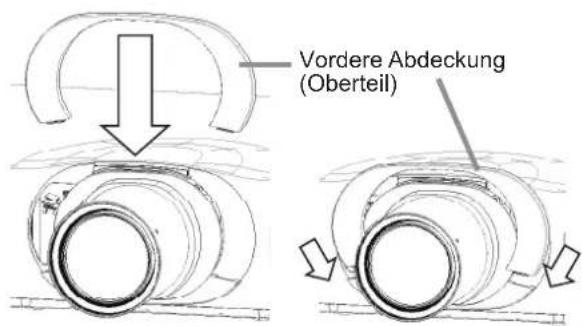

1. Anbringen der Frontabdeckung

Setzen Sie die Frontabdeckung in das Gehäuse des LCD-Projektors ein.

Der Austausch des Objektivs ist damit abgeschlossen.
