Produkttyp	Drahtlose IP-Überwachungskamera
Modell	IC-7110W
Bildsensor	1/4-Zoll-CMOS, 1,3 Megapixel
Videokompression	H.264, MJPEG
Auflösung	1280x1024 (SXGA), 640x480 (VGA)
Schwenk-/Neigebereich	Schwenken: 270°, Neigen: 120°
Netzwerkschnittstelle	10/100Mbps Ethernet
WLAN-Standard	IEEE 802.11b/g/n
Sicherheit	WEP, WPA/WPA2
Stromversorgung	5V DC, 1A
Stromverbrauch	5,5 W max
Abmessungen (LxBxH)	100 x 100 x 120 mm
Gewicht	300 g
Betriebstemperatur	0 °C bis 40 °C (32 °F bis 104 °F)
Luftfeuchtigkeit	10 % bis 90 % nicht kondensierend
Nachtsicht	8 IR-LEDs, Reichweite bis zu 5 m
Bewegungserkennung	Ja, konfigurierbare Empfindlichkeit
Audio	Eingebautes Mikrofon, Einweg-Audio
Unterstützte Protokolle	TCP/IP, HTTP, SMTP, FTP, DDNS, UPnP, NTP
Verwaltung	Webbrowser, ActiveX/Plug-in
Montage	Wand- oder Deckenhalterung im Lieferumfang
Konformität	FCC Part 15 Class B, CE
Im Lieferumfang enthaltenes Zubehör	Ethernet-Kabel, Netzteil, Montageset, Kurzanleitung

Häufig gestellte Fragen - IC-7110W Edimax

Wie richte ich die Edimax IC-7110W Kamera zum ersten Mal ein?

Verbinden Sie die Kamera über ein Ethernet-Kabel mit Ihrem Router. Schalten Sie die Kamera ein. Legen Sie die CD-ROM ein und führen Sie den Setup-Assistenten aus, oder greifen Sie über einen Webbrowser auf die Standard-IP-Adresse (192.168.2.3) zu. Folgen Sie den Anweisungen auf dem Bildschirm, um die WLAN-Einstellungen zu konfigurieren und ein Administratorkennwort zu erstellen.

Wie lauten die Standard-IP-Adresse und die Anmeldedaten der Kamera?

Die Standard-IP-Adresse ist 192.168.2.3. Der Standard-Benutzername ist admin und das Kennwort ist leer (leer lassen). Es wird dringend empfohlen, das Kennwort während der Ersteinrichtung zu ändern.

Wie kann ich die Kamera von einem entfernten Standort aus anzeigen?

Aktivieren Sie DDNS (Dynamic DNS) in den Netzwerkeinstellungen der Kamera und registrieren Sie einen Hostnamen. Alternativ verwenden Sie die Edimax- oder Überwachungs-Apps von Drittanbietern, die Portweiterleitung unterstützen. Stellen Sie sicher, dass Ihr Router Port 80 (oder einen benutzerdefinierten Port) an die lokale IP der Kamera weiterleitet.

Ich kann das ActiveX-Steuerelement im Internet Explorer nicht installieren. Was soll ich tun?

Stellen Sie sicher, dass Sie Internet Explorer verwenden und die ActiveX-Filterung deaktiviert ist. Möglicherweise müssen Sie die IP der Kamera zur Liste der vertrauenswürdigen Sites hinzufügen und die Sicherheitsstufe senken. Wenn das Problem weiterhin besteht, versuchen Sie einen anderen Browser oder aktivieren Sie das Plugin über die Benachrichtigungsleiste des Browsers.

Wie konfiguriere ich Bewegungserkennungsbenachrichtigungen?

Melden Sie sich in der Weboberfläche der Kamera an und gehen Sie zu den Einstellungen für 'Bewegungserkennung'. Aktivieren Sie die Bewegungserkennung, zeichnen Sie den Erkennungsbereich auf dem Videobild ein und passen Sie die Empfindlichkeit an. Richten Sie dann unter 'Ereignis' E-Mail- oder FTP-Benachrichtigungen ein.

Kann die Kamera im Freien verwendet werden?

Die IC-7110W ist nur für den Innenbereich konzipiert. Sie ist nicht wetterfest. Wenn Sie eine Überwachung im Freien benötigen, stellen Sie sie unter einem überdachten Bereich auf oder verwenden Sie ein für den Außenbereich geeignetes Kameragehäuse.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Drücken und halten Sie die Reset-Taste (befindet sich am Kameragehäuse) etwa 10 Sekunden lang, bis die LED blinkt. Die Kamera startet mit den Standardeinstellungen neu. Alternativ können Sie das Zurücksetzen über die Weboberfläche unter 'System > Werkseinstellungen' durchführen.

Welche Nachtsichtfähigkeiten hat diese Kamera?

Die Kamera verfügt über 8 IR-LEDs, die bei völliger Dunkelheit eine Nachtsicht von bis zu 5 Metern bieten. Das Bild schaltet bei schwachem Licht automatisch auf Schwarzweiß um.

Kann ich die Kamera fernschwenken und neigen?

Ja, die IC-7110W unterstützt Schwenken (270°) und Neigen (120°) über die Weboberfläche oder unterstützte mobile Apps. Sie können virtuelle Joystick-Tasten verwenden oder Patrouillenrouten einstellen.

Wie reinige und warte ich die Kamera?

Verwenden Sie ein weiches, trockenes Tuch, um die Linse und das Gehäuse zu reinigen. Verwenden Sie keine flüssigen Reinigungsmittel. Halten Sie die Kamera von direkter Sonneneinstrahlung und Feuchtigkeit fern. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Wenn die Kamera eine Fehlfunktion aufweist, wenden Sie sich an den Support oder lesen Sie das Benutzerhandbuch.

BEDIENUNGSANLEITUNG IC-7110W Edimax

Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob irgendetwas in der Verpackung fehlt, und wenden Sie sich an Ihren Händler, um fehlende Teile zu melden.

● 1 x Netzwerkkamera
- 1 x Netzteil
● 1 x Ethernetkabel
● 1 x Schnellinstallationsanleitung
- 1 x CD mit Dienstprogrammen, Benutzerhandbuch und mehrsprachiger Schnellinstallationsanleitung
- 1 x Montagesatz
● 1 x Zubehörsatz
● 2 x Abnehmbare Antenne (nur IC-7100W)

LED-Anzeigen

LED-Name	Beschreibung
Power/Cloud	Die Power-LED blinkt und leuchtet, wenn die Kamera angeschaltet ist und auf Cloud (Wolke) zugegriffen werden kann.
Audio((●))	Die Audio-LED zeigt an, ob Audiodaten von der Kamera gesendet werden.
LAN	Die LAN-LED zeigt an, ob es im lokalen Netzwerk Aktivitäten gibt.
Activity(nur IC-7100P)	Die Activity-LED blinkt, wenn Daten übertragen werden.
Wi-Fi(nur IC-7100W)	Die Wi-Fi-LED zeigt an, ob es im Wi-Fi-Netzwerk Aktivitäten gibt.

DIE ERSTEN SCHRITTE

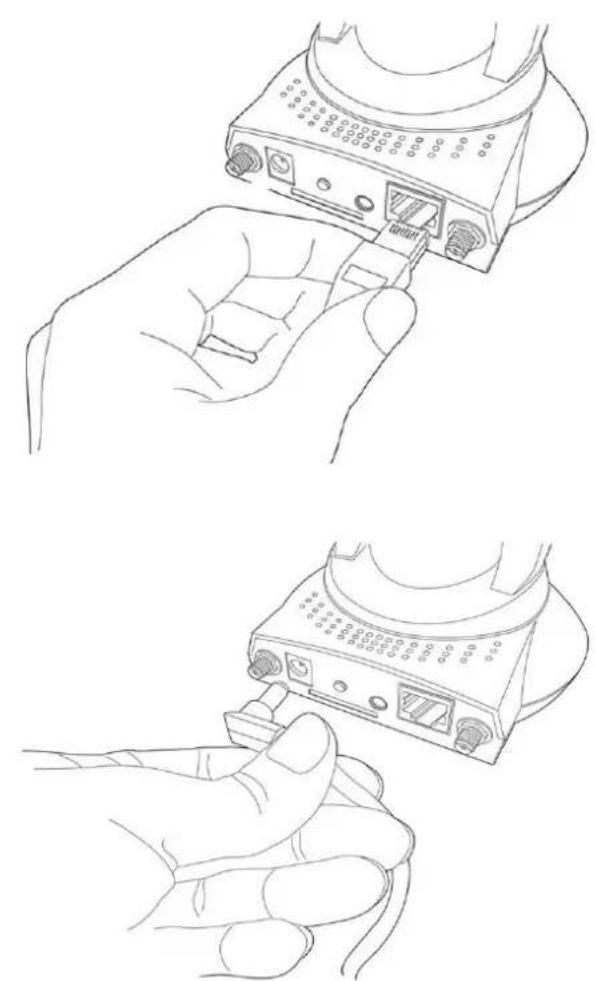

1. Schließen Sie den LAN-Anschluss der Netzwerkkamera mit einem Ethernetkabel an einen Router oder den LAN-Anschluss eines Switch an, dann schalten Sie die Netzwerkkamera an.

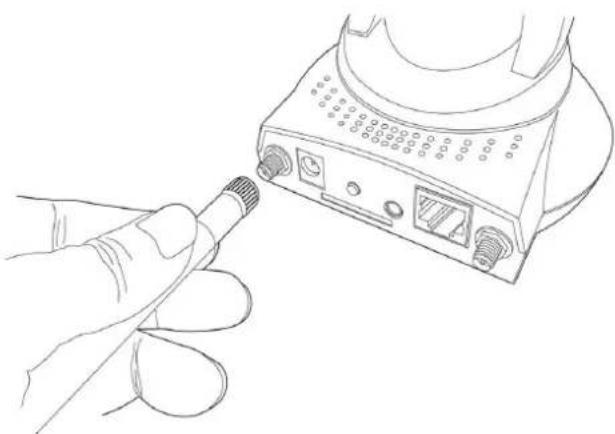

1. Wenn Sie ein drahtloses Modell haben, schließen Sie die Antennen an die Antennenstecker an.

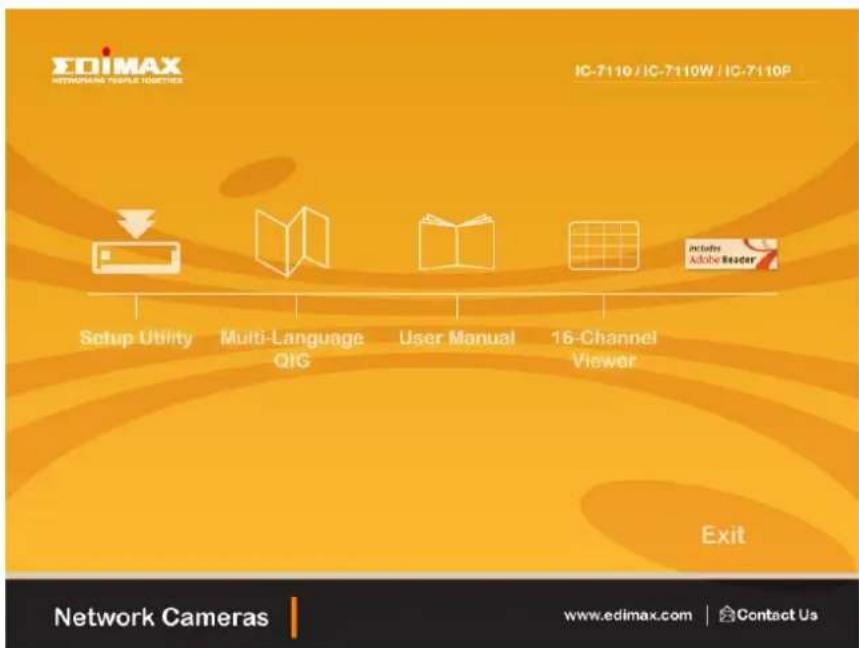

1. Stecken Sie die Edimax-CD in Ihr CD-ROM-Laufwerk und klicken auf "Setup Utility", um das Dienstprogramm EdiView Finder zu installieren. Der Einrichtungsassistent wird Sie durch den Einrichtungsvorgang führen.

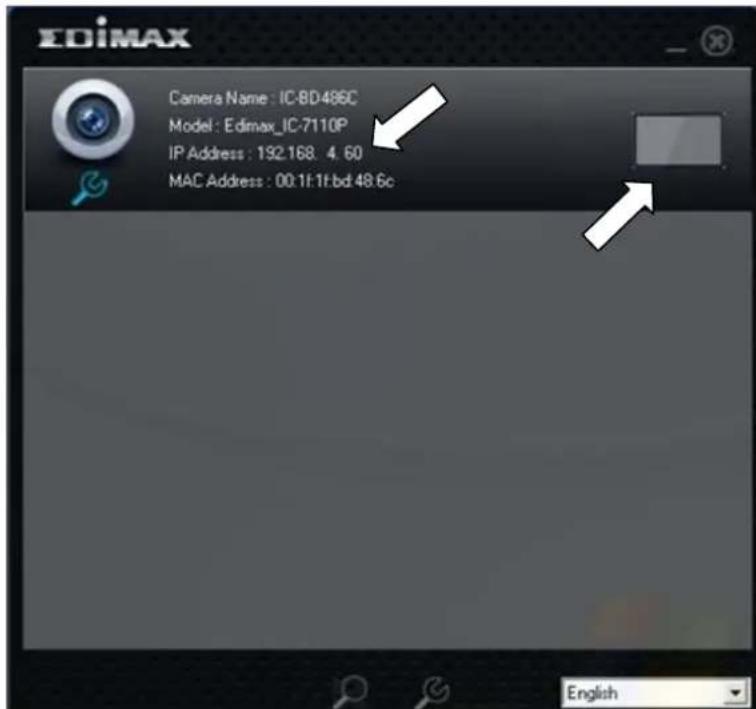

1. Nach Beendigung der Installation starten Sie den EdiView Finder und klicken auf das Bildschirmsymbol auf der rechten Seite, um eine Vorschau auf das von der Netzwerkkamera aufgenommene Video zu erhalten. Sie können auf die Konfigurationsschnittstelle der Netzwerkkamera zugreifen, indem Sie die IP-Adresse der Netzwerkkamera (wie sie im EdiView Finder gezeigt wird) in den Internet Explorer eingeben.

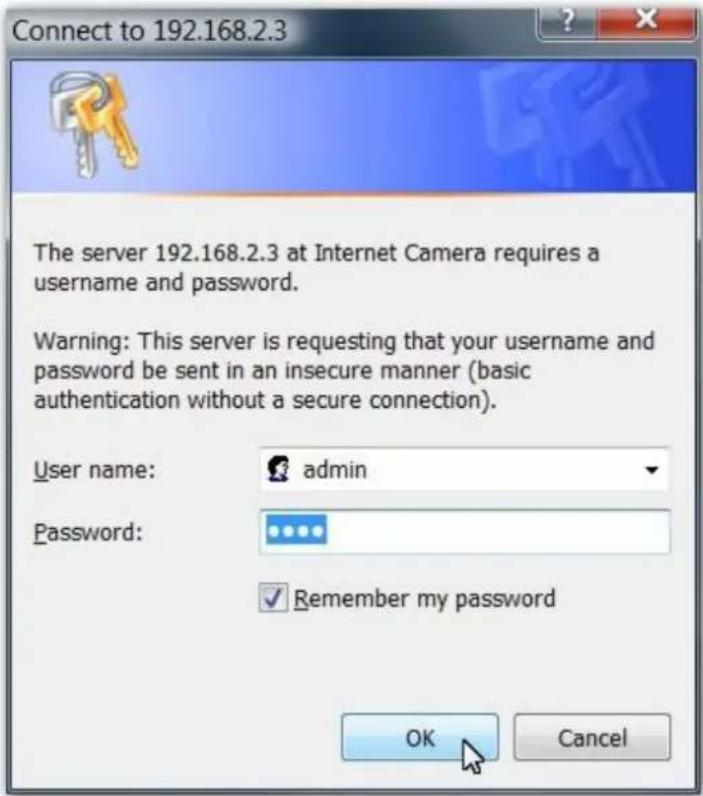

1. Nach dem Öffnen der Konfigurationsschnittstelle der Netzwerkkamera werden Sie aufgefordert, sich anzumelden. Geben Sie "admin" in das Benutzernamenfeld und "1234" in das Passwortfeld ein und klicken dann auf "OK".

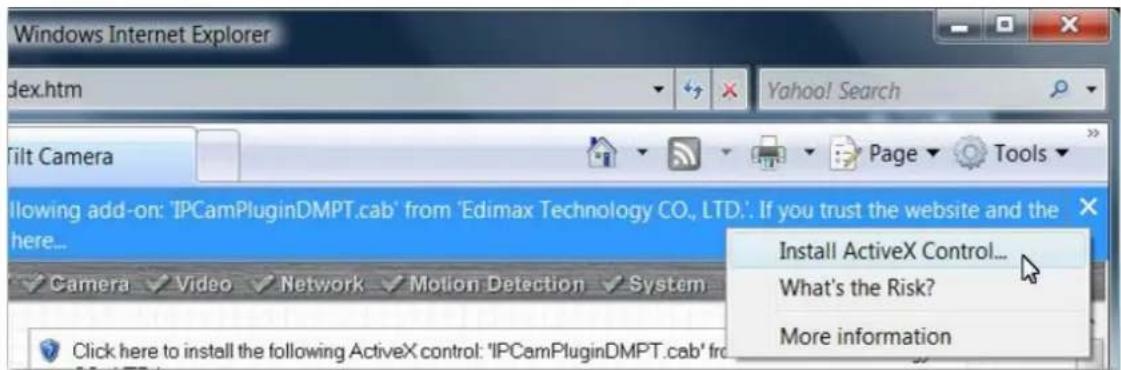

1. Wenn Sie sich angemeldet haben, fordert Sie der Browser auf, ActiveX zu installieren. Klicken Sie auf "Install ActiveX Control...", um fortzufahren.

1. Jetzt sollten Sie in der Lage sein, die Videobilder zu sehen, die von Ihrer neuen Edimax-Netzwerkkamera aufgenommen wurden. Bezüglich erweiterte Einstellung sehen Sie bitte das Benutzerhandbuch, das auf der CD enthalten ist.

German: Dieses Gerät erfüllt die Voraussetzungen gemäß den Richtlinien 2004/108/EC, 2006/95/EC, 2009/125/EC.

Das Produkt beinhaltet Software, die den Bedingungen der GNU/GPL-Version 2 unterliegt. Das Programm ist eine sog. „Free Software“, der Autor stellt das Programm ohne irgendeine Gewährleistungen zur Verfügung. Wir bieten Ihnen für einen Zeitraum von drei Jahren an, eine vollständige maschinenlesbare Kopie des Quelltextes der Programme zur Verfügung zu stellen – zu nicht höheren Kosten als denen, die durch den physikalischen Kopiervorgang anfallen.
