Produkttyp	Smart Dimmer-Schalter (Touch)
Modell	TSL-SWI-DIMMERT
Marke	Tesla (Tesla Smart)
Abmessungen	86 x 86 x 43 mm
Eingangsleistung	100-240V AC, 50/60Hz
Dimmsteuerung	Phasenabschnitt
Maximale Last (induktiv)	220W (LED/CFL)
Maximale Last (ohmsch)	300W (Glühlampe)
Bereitschaftsleistung	≤0.5W
Konnektivität	WiFi 802.11 b/g/n, 2.4GHz
Steuerkanal	1 Kanal
Tastenlebensdauer	500.000 Zyklen
Betriebstemperatur	-10°C bis 45°C
Betriebsfeuchtigkeit	< 90%
Mitgeliefertes Zubehör	Dimmer, Schrauben
Erforderliches Werkzeug	Schraubendreher, Schlitzschraubendreher, Spannungsprüfer, Zange
Smart-Funktionen	App-Steuerung (Tesla Smart), Sprachsteuerung über Alexa/Google Assistant, Szenen & Timer
Kompatible Dimmer	Nur dimmbare LED/CFL/Glühlampen
Installation	Erfordert Neutralleiter; ~30 Minuten
Sicherheitszertifizierung	CE, RoHS

Häufig gestellte Fragen - TSL-SWI-DIMMERT TESLA

Warum flackert mein Licht oder dimmt nicht richtig?

Der Smart Dimmer-Schalter unterstützt nur dimmbare Lichtquellen. Nicht dimmbare Glühlampen können Flackern oder Fehlfunktionen verursachen. Ersetzen Sie die Glühlampen durch kompatible dimmbare.

Der Dimmer hat keine Stromversorgung. Was sollte ich überprüfen?

Der Dimmer benötigt einen Neutralleiter für die Stromversorgung. Wenn Ihrem Schalterkasten ein Neutralleiter fehlt, funktioniert das Gerät nicht. Ziehen Sie einen Elektriker hinzu, um einen Neutralleiter zu installieren.

Kann den Dimmer nicht mit der Tesla Smart App verbinden.

Stellen Sie sicher, dass Ihr Smartphone mit einem 2,4 GHz WiFi-Netzwerk verbunden ist. Versetzen Sie den Dimmer in den Kopplungsmodus (Taste 5 Sekunden gedrückt halten, bis die LED schnell blinkt). Bestätigen Sie, dass sich das Gerät in Reichweite (25 m vom Router) befindet.

Was ist die maximale Steuerreichweite?

Der Dimmer sollte sich innerhalb von 25 Metern zu Ihrem WiFi-Router oder Gateway befinden. Wände und Materialien können die Reichweite verringern. Erwägen Sie, den Router neu zu positionieren oder ein Mesh-System hinzuzufügen.

Funktioniert der Dimmer, wenn WiFi getrennt ist?

Ja, die lokale manuelle Steuerung (Touch-Taste) funktioniert weiterhin. App-Steuerung, Sprachbefehle und Smart-Szenen sind jedoch nicht verfügbar. Die LED blinkt schnell, um den Netzwerkverlust anzuzeigen.

Wie setze ich den Dimmer auf die Werkseinstellungen zurück?

Halten Sie die Taste 5 Sekunden gedrückt, bis die LED-Anzeige schnell blinkt (Schnellkonfigurationsmodus). Lassen Sie los, das Gerät ist zurückgesetzt. Es wechselt in den Kopplungsmodus.

Wie richte ich die Sprachsteuerung mit Alexa oder Google ein?

Aktivieren Sie den Tesla Smart Skill in der Alexa- oder Google Home-App. Verknüpfen Sie Ihr Tesla Smart-Konto. Entdecken Sie dann die Geräte. Sprachbefehle wie 'Schalte das Licht im Schlafzimmer ein' oder 'Stelle auf 50%' funktionieren.

Welche Lasttypen unterstützt dieser Dimmer?

Er unterstützt ohmsche Lasten bis 300 W (Glühlampe) und induktive Lasten bis 220 W (dimmbare LED/CFL). Nicht geeignet für nicht dimmbare LEDs oder Motoren.

Wie entsorge ich dieses Produkt?

Nicht mit dem Hausmüll entsorgen. Befolgen Sie die örtlichen Vorschriften für WEEE (Elektro- und Elektronik-Altgeräte). Bringen Sie es zu einem zertifizierten Recyclingzentrum.

Kann ich diesen Dimmer ohne Neutralleiter installieren?

Nein, der Dimmer benötigt einen Neutralleiter, um seine interne Elektronik zu versorgen. Wenn Ihr Schalterkasten keinen Neutralleiter hat, ist eine Installation ohne Neuverkabelung nicht möglich.

BEDIENUNGSANLEITUNG TSL-SWI-DIMMERT TESLA

TSL-SWI-DIMMER/ TSL-SWI-DIMMERT

TT

TESLA

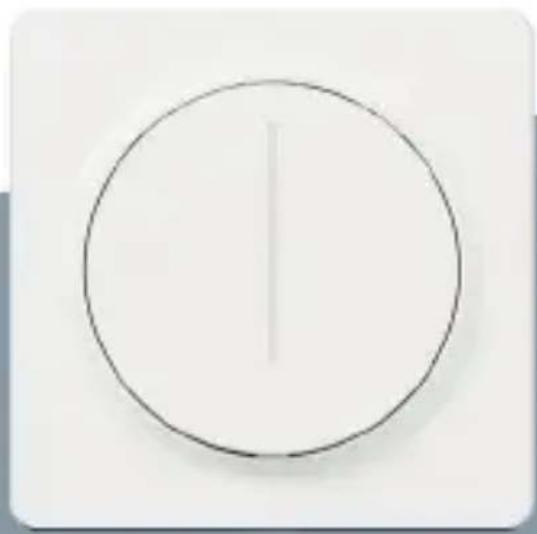

Circular white object on a plain white square background, resembling a stylus or button (no text or symbols visible)

Zustand der Kontrollleuchte

Lichtfarbe Lichtzustand Schalterzustand
Weif3 LED-Leiste	mit dem Helligkeitsniveau	Anzünden
	Helligkeitskontrollleuchte blinkt langsam (pulsiert)	Erlöschen
	Untere LED blinkt schnell Netz abgetrennt
	Untere LED blinkt Modus der schnellen Konfiguration
	Untere LED blinkt langsam Konfigurationsmodus AP

Spezifikation

Aufgenommene Leistung: 100\~240V AC 50/60Hz

Betätigung der Dämmerung: Abstiegsflanke

Induktionsbelastung (LED/CFL): <220W

Widerstandsbelastung: <300W

Kommunikation: WiFi 802.11 b/g/n 2.4GHz

Kontrollkanal: 1 CH

Aufgenommene Leistung im

Bereitschaftsmodus: ≤0.5W

Betriebstemperatur: -10^ 45^

Betriebsfeuchtigkeit: <90%

Lebensdauer der Taste: 500k Drücken

Abmessungen: 86x86x53.5mm [TSL-SWI-DIMMER]

86x86x43mm [TSL-SWI-DIMMERT]

Contents Supplied

Notwendige Werkzeuge

Schraubenzieher

Flacher Schraubenzieher

Spannungsprüfer

Ca. 30 Minuten Ihrer
Zeit zur Installation
und zur Einstellung des
Dimmers.

Installation

Die Installation dieses Produktes erfordert die Manipulierung mit der Kabelleitung mit der Spannung von 100-240 Volt. Halten Sie die beschriebenen Schritte konsequent ein. Im Zweifelsfall wenden Sie sich an einen qualifizierten Elektroinstallateur. Sichern Sie, dass alle Arbeiten im Einklang mit den entsprechenden örtlichen und nationalen Vorschriften durchgeführt werden.

1 Schalten Sie den Schutzschalter aus

Schalten Sie den Schutzschalter aus und testen Sie die Leistung mittels des Spannungsprüfers.

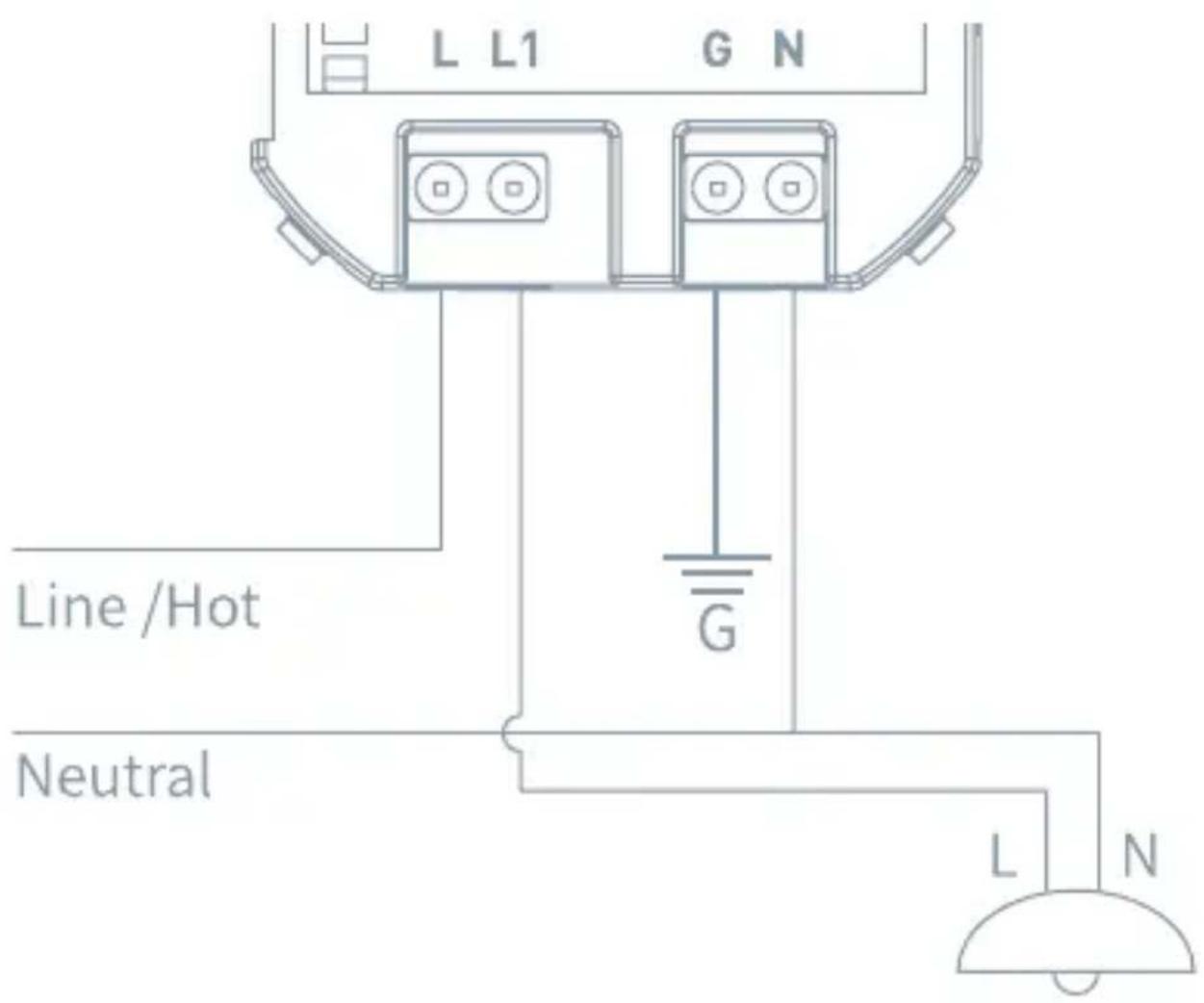

2 Schaltschema

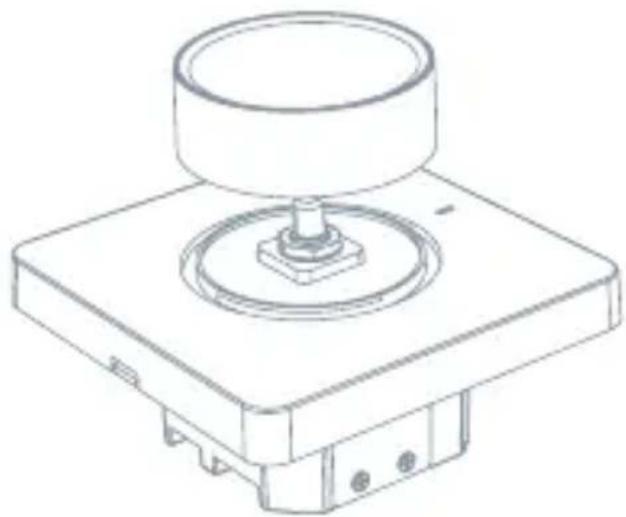

3 Ziehen Sie den Befehlschalter aus

(Nur für TSL-SWI-DIMMER)

Ziehen Sie den

Befehlschalter in Richtung

nach oben aus.

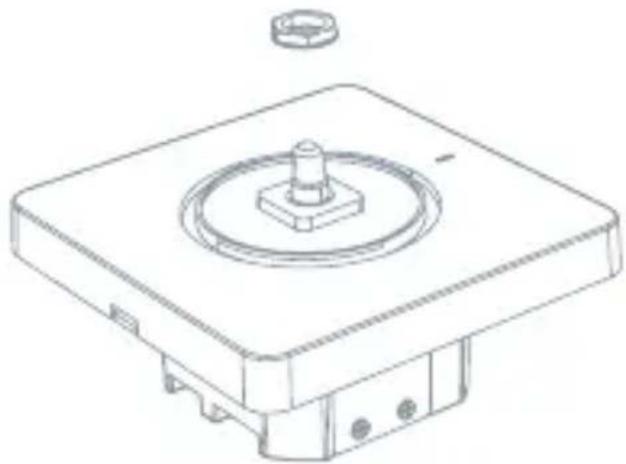

4 Nehmen Sie die Muttern und Dichtungen heraus

(Nur für TSL-SWI-DIMMER)

Nehmen Sie die Muttern des Dimmers und die

Dichtungen heraus.

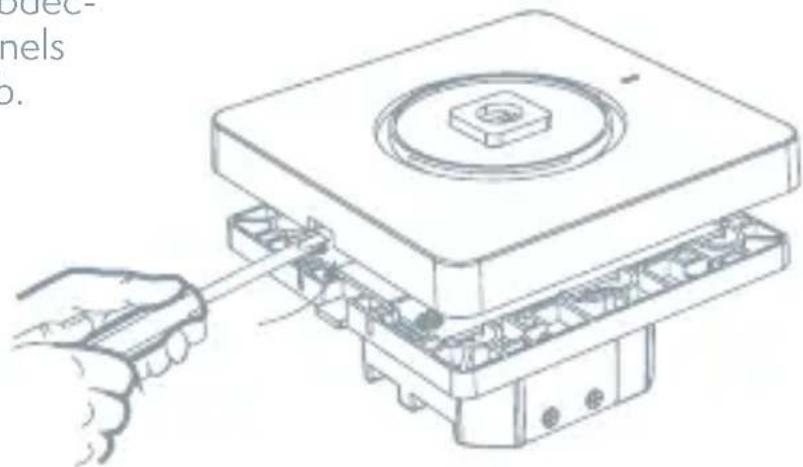

5 Nehmen Sie das Panel herab

Nehmen Sie die Abdeckung des Touchpanels des Dimmers herab.

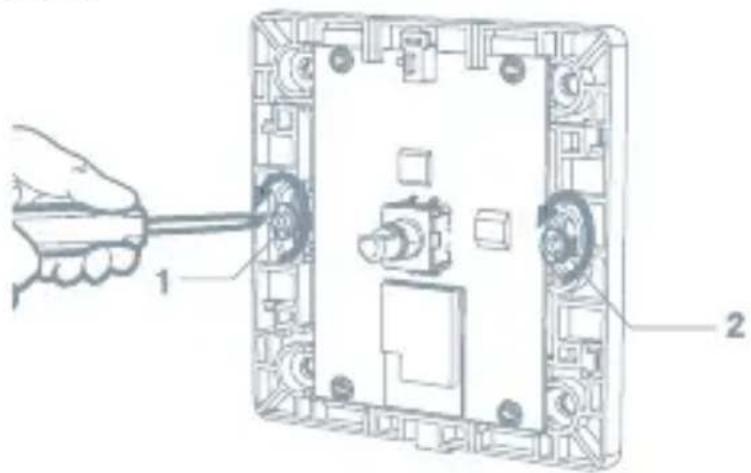

6 Installieren Sie den Schalter

Verwenden Sie mitgelieferte Schrauben.

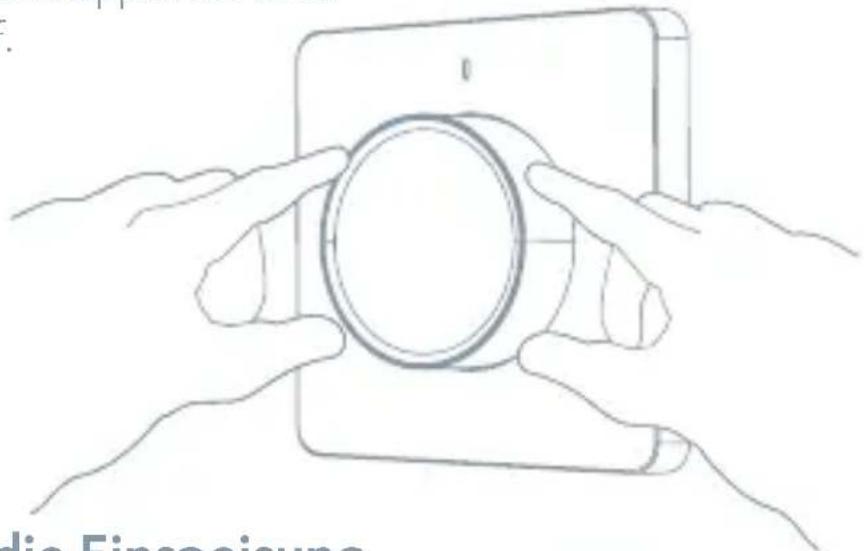

7 Befestigen Sie die Wandplatte

Schließen Sie den Adapter an den Dimmer mit Hilfe der mitgelieferten Schrauben an und schnappen Sie es an die Wandplatte auf.

8 Schalten Sie die Einspeisung

Schalten Sie die Einspeisung auf dem Schutzschalter ein.

Benutzung der App

1 Vorbereitung zum Gebrauch

- Laden Sie die App Tesla Smart von Google Store oder Apple Store in Ihr Smartphone herunter.

- Vergewissern Sie sich, dass Ihr Smartphone an das 2,4GHz-Netz des Routers angeschlossen ist.

2 Anschluss der Einrichtung

- Öffnen Sie die App Tesla Smart Smaund Klicken Sie auf „Add device“ („Einrichtung hinzufügen“).

•Wählen Sie „Switches“ - Tesla Smart Dimmer

- Folgen Sie den Anweisungen, die Sie Schritt für Schritt ausführen, indem Sie das Gerät einsetzen

3 Betätigen Sie den Dimmer

• Betätigen Sie den Dimmer mit Hilfe der App

- Stellen Sie in der App die Szenen und den Zeitschalter ein

Problemlösung

1. Das Licht blinkt oder leuchtet nicht. Der Smart Dimmer unterstützt nur die dämmerbaren Leuchten. Die nicht dämmerbaren Leuchten können blinken oder sie werden nicht leuchten.
2. Es ist nicht möglich, den Dimmer einzuschalten. Smart Dimmer müssen vom Nullleiter eingespeist werden. Wenn der Dimmer an den Nullleiter nicht angeschlossen ist, kann er nicht funktionieren.
3. Das Produkt kann an die App nicht angeschlossen werden. Vergewissern Sie sich, dass Ihr Mobiltelefon und das Gerät (Tore) an demselben Wi-Fi-Netz angeschlossen sind und dass sich die Geräte im Paaring-Modus befinden. Überprüfen Sie die Qualität des Kommunikationssignals des Geräts.
4. Von welchem Abstand kann das Produkt betätigt werden? Vergewissern Sie sich, dass die Entfernung zwischen dem Produkt und dem Wi-Fi-Router oder dem Tor nicht 25 Meter überschreitet. Wenn das Material und die Stärke der Wand die Kommunikation beeinflussen, empfehlen wir, die Anbringung des Wi-Fi-Routers oder des Tors zu ändern oder die Anzahl der Wi-Fi-Router oder der Tore zu erhöhen und so eine normale Kommunikation des Produkts zu sichern.
5. Wird der Dimmer auch nach der Abtrennung vom Netz funktionieren? Im Falle der Abtrennung vom Netz beginnt die Zustandskontrollleuchte zu blinken. In diesem Fall werden die sämtlichen Betätigungselemente der App, die intelligente Durchschaltung und andere Netzfunktionen nicht funktionieren, aber die lokale Betätigung wird nicht beeinflusst.

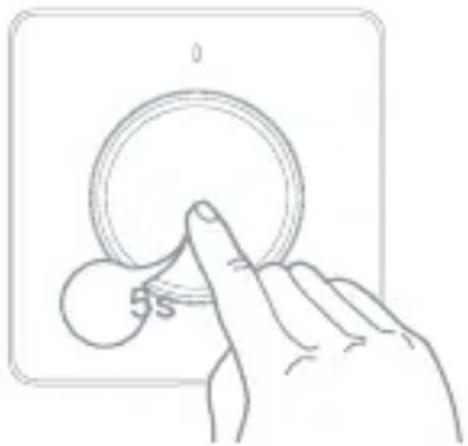

Reset

Wenn Sie den Dimmer zurücksetzen und in den Betrieb der schnellen Konfiguration wechseln wollen, drücken Sie und halten Sie die Taste des Schalters für 5 Sekunden.

1 Fertigkeiten von Tesla Smart (Alexa)

• Melden Sie sich in Ihr Alexa-Konto des Smartphones oder in dem Computer an und klicken Sie auf „Home“ („Heim“) > „Skills & Games“ („Fertigkeiten und Spiele“).
• Finden Sie „Smart Life“ („Smart Leben“) aus und wählen Sie nach dem blauen Logo (gleich wie bei der Applikation).
• Melden Sie sich zum Konto an, das Sie im Schritt 2 registriert haben, und danach klicken Sie auf „Link Now“ („Verbinden jetzt“).
• Nach dem erfolgreichen Anschluss des Kontos klicken Sie auf „Authorize“ („Bestätigen“), wodurch Sie die Einstellung beenden.

Wir gratulieren Ihnen! Geräte Alexa (Echo) können den Schalter betätigen.

In der App Tesla Smart (siehe Schritt 2) können Sie die Schalter hinzufügen oder löschen und Alexa wird nachfolgend automatisch synchronisiert. Wenn Sie im Verzeichnis der Geräte auf Seite Alexa den Namen des Schalters nicht sehen, klicken Sie auf „Discover“ („Aussuchen“) und das Verzeichnis wird mit dem Verzeichnis der App Tesla Smart synchronisiert.

2 Fertigkeiten von Tesla Smart(Google)

- In dem Hauptmenü der Homepage der App Google Home finden Sie „Home Control“ („Betätigung des Haushalts“) auf und klicken Sie auf „+“.

• Finden Sie im Verzeichnis „Tesla Smart“ auf.
• Geben Sie Ihr Tesla Smart Konto und Passwort ein, das Sie im Schritt

0 gebildet haben, und nachfolgend klicken Sie auf „Link Now“ („Verbinden jetzt“).

- Nachdem Sie die Räume zum Schalter zuordnen, wird Ihr Schalter in dem Verzeichnis auf Seite Home Control angegeben.

Betätigen Sie Ihren Smart Dimmer mittels Google Home. Jetzt können Sie Ihren Smart Dimmer mittels Google Home betätigen.

Wenn Sie die Leuchte als „bedroom light“ („Licht im Schlafzimmer“) benennen, sind die unterstützten Stimmenbefehle wie folgt:

INFORMATIONEN ÜBER DIE ENTSORGUNG UND WIEDERVERWERTUNG

Dieses Produkt ist mit einem Symbol für die getrennte Sammlung gekennzeichnet. Das Produkt muss im Einklang mit den Vorschriften für die Entsorgung von elektrischen und elektronischen Geräten (Richtlinie 2012/19/EU über elektrische und elektronische Geräteabfälle) entsorgt werden. Eine Entsorgung über den normalen Hausmüll ist unzulässig. Alle elektrischen und elektronischen Produkte müssen im Einklang mit allen örtlichen und europäischen Vorschriften an dafür vorgesehenen Sammelstellen, die über eine entsprechende Genehmigung und Zertifizierung gemäß den örtlichen und legislativen Vorschriften verfügen entsorgt werden. Die richtige Entsorgung und Wiederverwertung hilft dabei die Auswirkungen auf die Umwelt und die menschliche Gesundheit zu minimieren. Weitere Informationen zur Entsorgung erhalten Sie von Ihrem Verkäufer, der autorisierten Servicestelle oder bei den örtlichen Ämtern.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Tesla Global Limited, dass der Funkanlagentyp TSL-SWI-DIMMER der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: tsl.sh/doc

Konnektivität: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Frequenzband: 2.400 - 2.4835 GHz

Max. Sendeleistung. (EIRP): < 20 dBm

Produzent

Tesla Global Limited
