9212-1000 - Schrauber Hazet - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schlagschrauber
Modell	9212-1000
Batteriespannung	18 V
Akkukapazität	5,0 Ah (Li-Ion)
Leerlaufdrehzahl	0 - 400 / 0 - 800 / 0 - 1800 U/min (3 Stufen)
Drehmomentstufen	Stufe 1: 180 Nm, Stufe 2: 400 Nm, Stufe 3: 1000 Nm
Max. Drehmoment	1000 Nm
Max. Lösemoment	1400 Nm
Vierkantantrieb	1/2" (12,5 mm)
Schraubengrößenkapazität	M24
Gewicht (inkl. Akku)	3,7 kg
Abmessungen (L x B x H)	230 x 89,5 x 227,8 mm
Schalldruckpegel	101 dB(A)
Schallleistungspegel	112 dB(A)
Vibrationsbeschleunigung	17,8 m/s²
Ladegerätemodell	9212-03
Ladegerät-Eingang	100 - 240 V~, 50/60 Hz, 110 W
Ladegerät-Ausgang	12 - 18 V, 4,0 A
Ladezeit	Ca. 80 Minuten
Mitgeliefertes Zubehör	Akku (9212-05), Schnellladegerät, Gürtelclip, Handschlaufe, Kunststoffkoffer
Wartung	Mit weichem Tuch reinigen; Lösungsmittel vermeiden; Einsätze regelmäßig prüfen
Sicherheitsmerkmale	Überhitzungsschutz, automatische Akkuabschaltung bei 70°C, LED-Arbeitsleuchte
Betriebstemperatur (Entladung)	10 bis +40 °C
Betriebstemperatur (Ladung)	0 bis +40 °C
Lagertemperatur	-10 bis +40 °C
Entsorgung	Nicht im Hausmüll entsorgen; Li-Ion-Akkus und Elektronik an dafür vorgesehenen Sammelstellen recyceln

Häufig gestellte Fragen - 9212-1000 Hazet

Was ist das maximale Drehmoment des Hazet 9212-1000?

Das maximale Drehmoment beträgt 1000 Nm (Stufe 3). Beim Lösen beträgt das maximale Lösemoment 1400 Nm.

Wie ändere ich die Drehmomentstufe?

Drücken Sie den Steuerknopf am Griff, um durch die drei Stufen zu schalten: Stufe 1 (180 Nm), Stufe 2 (400 Nm), Stufe 3 (1000 Nm). Die Drehmomentbegrenzung gilt nur in Anzugsrichtung.

Welchen Akkutyp verwendet der Hazet 9212-1000?

Es verwendet einen Li-Ion Akku mit 18 V und 5,0 Ah Kapazität. Das mitgelieferte Akkumodell ist 9212-05.

Wie lange dauert das Aufladen des Akkus?

Die Ladezeit beträgt ca. 80 Minuten mit dem mitgelieferten Schnellladegerät (Modell 9212-03). Das Ladegerät hat eine LED-Anzeige, die den Ladezustand anzeigt.

Kann ich ein beliebiges Ladegerät mit diesem Schlagschrauber verwenden?

Nein, Sie müssen das vorgeschriebene Ladegerät (HAZET 9212-03) verwenden, das für Li-Ion-Akkus ausgelegt ist. Die Verwendung eines anderen Ladegeräts kann zu Brand oder Schäden führen.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung des Werkzeugs treffen?

Tragen Sie stets persönliche Schutzausrüstung: Schutzbrille, Gehörschutz, Handschuhe und eng anliegende Kleidung. Vermeiden Sie lose Kleidung und Schmuck. Nicht in explosionsgefährdeten Bereichen verwenden. Halten Sie Kinder vom Arbeitsbereich fern.

Wie reinige ich den Schlagschrauber?

Verwenden Sie ein weiches Tuch, das mit Seifenwasser angefeuchtet ist. Verwenden Sie keine Lösungsmittel wie Benzin, Benzol oder Bleichmittel, da diese Kunststoffteile beschädigen können. Nach der Reinigung gründlich trocknen.

Welches Drehmoment wird zum Anziehen von Schrauben mit diesem Werkzeug empfohlen?

Das Werkzeug hat voreingestellte Drehmomentgrenzen, aber nach dem Anziehen verwenden Sie immer einen Drehmomentschlüssel, um die Schraubverbindung zu überprüfen und abzuschließen. Verlassen Sie sich nicht ausschließlich auf den Schlagschrauber für das endgültige Drehmoment.

Wie entsorge ich den Akku oder das Werkzeug?

Nicht in den Hausmüll werfen. Li-Ion-Akkus und elektronische Geräte müssen zu dafür vorgesehenen Recycling- oder Sammelstellen gebracht werden. Beachten Sie die örtlichen Vorschriften zur Entsorgung von Sonderabfällen.

Was macht die LED-Arbeitsleuchte?

Die LED-Arbeitsleuchte schaltet sich automatisch ein, wenn das Werkzeug aktiviert wird, und schaltet sich 15 Sekunden nach dem Loslassen aus. Sie beleuchtet dunkle Arbeitsbereiche.

BEDIENUNGSANLEITUNG 9212-1000 Hazet

Akku-Schlagschrauber

1 Zu Ihrer Information .... 3
2 Zu Ihrer Sicherheit .... 4
3 Aufbau und Funktion...... 9
4 Wartung und Pflege ..... 15

Table of contents

HAZET - WERK Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY

+49 (0) 21 91 / 7 92-0 • FAX [phone] / 7 92-375 (National) •

FAX [phone] / 7 92-400 (International) • www.hazet.de • e-mail [e-mail]

1. Allgemeine Informationen

• Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebsanleitung vor der ersten Inbetrieb nahme gründlich durchgelesen und verstanden hat.
• Diese Betriebsanleitung enthält wichtige Hinweise, die zum sicheren und störungsfreien Betrieb Ihres HAZET-Werkzeuges erforderlich sind.
• Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebsanleitung.
• Bewahren Sie deshalb diese Betriebs an leitung immer bei Ihrem HAZET-Werkzeug auf.
• Dieses Werkzeug wurde für bestimmte An wendungen entwickelt. HAZET weist ausdrücklich darauf hin, dass dieses Werkzeug nicht verändert und/oder in einer Weise eingesetzt werden darf, die nicht seinem vorgesehenen Verwendungs zweck entspricht.
• Für Verletzungen und Schäden, die aus unsachgemäßer, zweckentfremdeter und nicht bestimmungsgemäßer Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.
• Darüber hinaus sind die für den Einsatzbereich des Werkzeugs geltenden Unfallverhütungs vorschriften und allgemeinen Sicherheits bestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

Betriebsanleitung lesen!

Der Betreiber ist verpflichtet die Betriebsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Betriebs anleitung zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hinwei se, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werkzeugs oder des Werkstücks führen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

1. Verantwortung des Betreibers

• Das Gerät ist zum Zeitpunkt seiner Ent wick-lung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Per sonal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird. Jede Per son, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Betriebsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.
• Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.
• Alle Sicherheits-, Warn- und Bedienungs- hin weise am Gerät sind stets in gut les- barem Zustand zu halten. Beschädigte Schil der oder Aufkleber müssen sofort erneuert werden.
• Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.
• Betriebsanleitung stets in unmittelbarer Nähe des Geräts aufbewahren.
• Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
• Sicherheitseinrichtungen immer frei er reichbar vorhalten und regelmäßig prüfen.

2.Bestimmungsgemäße Verwendung

Die Betriebssicherheit ist nur bei bestimmungsgemäßerVerwendungentsprechend der Angaben in der Betriebsanleitung gewährleistet. Neben den Arbeitssicherheits-Hinweisen in dieser Betriebsanleitung sind die für den Ein satz bereich des Gerätes allgemein gültigen Sicherheits-, Unfallverhütungs- und Umwelt schutz-Vorschriften zu beachten und einzuhalten.

Die Benutzung und Wartung muss immer entsprechend den lokalen staatlichen Landes- oder Bundesbestimmungenerfolgen.

• Betriebsanleitung stets in unmittelbarer Nähe des Gerätes aufbewahren.
• Der HAZET-Akku-Schlagschrauber ist ein handliches, batteriebetriebenes Werkzeug für den handwerklichen Einsatz. Er dient dem Lösen und Anziehen von Schraubverbindungen und ist mit einer MD-Begrenzung ausgestattet.

3 Drehmoment-Anzug-Stufen:

• Stufe 1 = 180 Nm
• Stufe 2 = 400 Nm

• Stufe 3 = 1000 Nm

• Gerät nur in technisch einwandfreien und betriebssicheren Zustand betreiben.

• Sicherheitseinrichtungen immer frei erreichbar vorhalten und regelmäßig prüfen.
• Der unsachgemäße Gebrauch der Akku-Schlagschrauber oder der Gebrauch nicht entsprechend der Sicherheitshinweise kann zu schweren Verletzungen oder zum Tode führen.
• Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungs-gemäß.
• Ansprüche jeglicher Art gegen den Hersteller und / oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen.
• Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

HINWEIS

Jede Verschraubung muss mit einem geeigneten Drehmomentschlüssel nachgezogen / überprüft werden.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

3. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist die HAZET-Akku-Schlagschrauber auf seine volle Funktionsfähigkeit zu prüfen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf die Schlagschrauber nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und die Schlagschrauber wird dennoch verwendet, besteht die Gefahr von erheblichen Körper-, Gesundheits- und Sachschäden.

Elektrische Energien können schwere Verletzungen verursachen. Zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr sind folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

• Anschlusskabel und Gehäuse dürfen nicht beschädigt sein. Werkzeuge/Ladegeräte, die fallen gelassen wurden oder beschädigt sind, müssen vor Wiederinbetriebnahme von Fachpersonal geprüft werden.
• Keine Werkzeuge verwenden, bei denen der Ein-/Aus-Schalter defekt ist. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein-bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.
• Verlegte Kabel dürfen keine heißen oder scharfen Teile berühren oder in einer anderen Weise beschädigt werden. Kabel sind so zu verlegen, dass sie für Personen keine Stolpergefahr darstellen.
• Ladegerät und Schlagschrauber nicht Wasser oder anderen Flüssigkeiten aussetzen. Dabei können gefährliche Spannungsentladungen entstehen.

• Nicht in Gebrauch befindlichen Akku von metallenen Gegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben usw. fern halten. Diese Gegenstände können eine Verbindung zwischen den Polen herstellen und so einen Kurzschluss verursachen, der zu Funkenschlag, Feuer oder Bränden führen kann.

• Ladegerät und/oder die Schlagschrauber nicht selbst zerlegen/öffnen. Unsachgemäßer Zusammenbau kann zur Beeinträchtigung der Funktionstüchtigkeit, zu Feuer, zu einem elektrischen Schlag und/oder zu Verletzungen führen.

• Alle Service- oder Reparaturarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.
• Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.
• Betätigen Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.
• Verlängerungskabel müssen für das Ladegerät ausreichend dimensioniert sein. Kabel, die nicht für die benötigte Stromstärke ausgelegt sind, können überhitzen.
• Der Akku darf nur mit dem ausdrücklich dafür vorgesehenen Ladegerät aufgeladen werden. Ein Ladegerät, das für einen anderen Akku-Typ vorgesehen ist, kann bei diesem Akku-Typ Feuer auslösen.
• Das Werkzeug nur mit dem vorgesehenen Akku verwenden. Die Verwendung eines anderen Akkus kann Feuer verursachen.
• Der Akku und das Ladegerät erwärmen sich während des Ladevorganges leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.
  • Die Akku-Schlagschrauber nur an Ortenverwenden, die durch geltende Verordnungen für Arbeitsbereiche und elektrische Anlagen bestimmt und vorgeschrieben werden.
• Aus Sicherheitsgründen sind Veränderungen an der HAZET-Akku-Schlagschrauber untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungsausschluss.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

• Arbeitshandschuhe und Schutzbrille tragen.

Werkzeuge mit elektrischem Antrieb können Späne, Staub und anderen Abrieb mit hoher Geschwindigkeit aufwirbeln, was zu schweren Augenverletzungen führen kann.

• Gehörschutz tragen.

Lange Belastung, durch die Arbeitsgeräusche einer Schlagschrauber, kann zu dauerhaftem Gehörverlust führen.

- Gesichtsmaske oder Atemschutz tragen.

Materialabtragende Werkzeuge erzeugen Staub und anderen Abrieb, der zu Schädigungen der Lunge und Atemwege führen kann. Einige Materialien, wie Klebstoffe und Teer ent- halten Chemikalien, deren Dämpfe, über einen längeren Zeitraum eingeatmet, schwere Schädigungen verursachen können.

- Enganliegende

Arbeitsschutzkleidung

tragen. Werkzeuge mit drehbaren Teilen oder Werkzeuge, die andere Werkzeuge antreiben, wie z.B. Bohrer etc., können sich in den Haaren,

der Kleidung, Schmuck oder anderen losen Gegenständen verfangen, was zu schweren Verletzungen führen kann. Tragen Sie niemals weite und/oder mit Bändern oder Schlaufen etc. versehene Kleidung, die sich in den drehenden Werkzeugteilen verfangen kann. Legen Sie bei der Arbeit sämtlichen Schmuck, Uhren, Identifikationsmarken, Armbänder, Halsketten etc. ab, die sich am Werkzeug verfangen könnten. Fassen Sie niemals Werkzeugteile an, die in Bewegung sind. Lange Haare zusammenbinden oder bedecken.

- Elektrowerkzeuge gehören nicht in Kinderhände. Unbeaufsichtigte Werkzeuge können von nicht autorisierten Personen benutzt werden und zu deren oder zur Verletzung dritter Personen führen.

- Nur einwandfreie, schlagschraubertaugliche Steckschlüsseleinsätze verwenden. Minderwertige, unpassende oder beschädigte Aufsteckwerkzeuge wie Steckschlüssel-Einsätze etc. können sich bei der Betätigung lösen und durch den Arbeitsbereich geschleudert werden, was zu schwersten Verletzungen führen kann. Verwenden Sie nur Kraft-Steckschlüssel-Einsätze, die für die Geschwindigkeit des Werkzeugs zugelassen sind. Verwenden Sie keine Kraft-Steckschlüssel-Einsätze, die während des Gebrauchs hingefallen, gestoßen, beschädigt oder verändert worden sind.

- Für Schlagschrauber nur Kraft-Steckschlüssel-Einsätze für die Maschinenbetätigung verwenden.

- Auf Reaktionsmoment achten. Auf die Bildung von Reaktionsmomenten und den möglichen Bruch des zu betätigenden Werkzeuges achten. An engen Stellen können Reaktionsmomente zu Verletzungen führen. Gegen unerwartete Reaktionsmomente müssen Gegenmaßnahmen getroffen werden.

- Gerät nicht in explosionsgefährdeten Räumen verwenden. Elektrowerkzeuge wie die Schlagschrauber können Funkenschlag verursachen oder zur Entzündung brennbarer Materialien führen. Werkzeuge nie in der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden.

- Gerät nicht auf andere Personen richten. Bei Betrieb des Werkzeuges Kinder und andere Personen aus dem Arbeitsbereich fernhalten.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

- Gerät mit aufgestecktem Steckschlüssel-Einsatz nicht im Leerlauf drehen lassen. Kraft-Steckschlüssel-Einsätze können sich lockern oder abbrechen und weggeschleudert werden und den Bediener oder dritte Personen treffen, die sich im Arbeitsbereich aufhalten.

• Die Verwendung jedes Werkzeuges sofort abbrechen, wenn man sich unwohl oder kribbelig fühlt oder wenn Schmerzen auftreten.

- Vibration, sich wiederholende Bewegungen oder unbequeme Stellung können schädlich für Hände und Arme sein.

- Elektrisch betriebene Werkzeuge können bei der Verwendung vibrieren.

- Vor dem Wechsel von Zubehör, dem Einstellen und der Einlagerung Akku vom Werkzeug abnehmen oder den Schalter auf AUS bzw. in gesicherte Position stellen. Mit solchen präventiven Sicherheits-Maßnahmen kann die unbeabsichtigte Betätigung vermieden werden.

- Verwenden Sie nur vom Hersteller empfohlene Teile, Befestigungen und Zubehör.

- Das Werkzeug niemals mit dem Finger am Auslöseknopf tragen.

- Unbeabsichtigte Betätigung vermeiden.

- Den Griff trocken, sauber, öl- und fettfrei halten.

- Achten Sie auf einen sauberen, gut gelüfteten und stets gut beleuchteten Arbeitsbereich.

• Das Werkzeug niemals unter Alkoholoder Drogeneinfluss benutzen.

- Reparaturen nur von autorisiertem Fachpersonal durchführen lassen.

- Kunststoffteile nicht mit Lösungsmitteln reinigen.

- Lösungsmittel wie Benzin, Waschbenzin, Kohlenstofftetrachlorid und Alkohol können Kunststoffteile verformen oder reißen lassen. Nicht mit den o.g. Lösungsmitteln in Berührung bringen.

- Bei Arbeiten an erhöhten Stellen immer darauf achten, dass sich niemand unter dem Arbeitsfeld befindet, bevor Sie mit der Arbeit beginnen.

Wichtige Sicherheitshinweise für das Schnellladegerät:

Dieser Abschnitt enthält wichtige Sicherheitsund Betriebshinweise für das Schnellladegerät:.

Vor der Inbetriebnahme des Ladegerätes lesen Sie alle Anweisungen und Markierungen auf:

1. dem Ladegerät

2. dem Akku,

- Arbeitstemperatur für Li-Ion Batterien: 10 bis +40°C für Entladung 0 bis +40°C für Ladung

• Arbeitstemperatur für Ladegerät: 0 bis +40°C

- Zur Vermeidung von elektrischem Schlag, Ladegerät von der Steckdose trennen, bevor Wartungs- oder Reinigungsarbeiten begonnen werden. Das Entfernen des Akkus reduziert die Gefahr nicht.

- Der nicht vorschriftsmäßige Gebrauch des Ladegerätes kann zu schweren Verletzungen führen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Zur Vermeidung dieser Gefahren:

• Akku niemals auseinanderbauen.
• Akku nie ins Feuer werfen, selbst wenn er beschädigt oder vollständig abgenutzt ist. Explosionsgefahr!
• Akku niemals kurzschließen.
• Niemals Gegenstände in die Belüftungslöcher des Ladegerätes stecken, da sonst die Gefahr eines Stromschlages oder der Beschädigung des Ladegerätes besteht.
• Akku niemals im Freien aufladen.
• Akku niemals direkter Sonneneinstrahlung aussetzen.
• Aufladen nur in gut belüfteten Räumen mit geringer Feuchtigkeit.
• Akku niemals aufladen, wenn die Temperatur unter 0°C (32°F) oder über 40°C (104°F) liegt.
• Niemals zwei Ladegeräte zusammen - schließen.
• Niemals Gegenstände in die Akkuaufnahme stecken.
• Niemals einen Verstärker-Transformer beim Aufladen benutzen.
• Niemals einen Motorgenerator oder Gleichstrom zum Aufladen verwenden.
• Akku und Ladegerät niemals an Orten lagern, an denen die Temperatur 40°C (104°F) erreichen kann.
• Ladegerät immer bei 230 V Standard-Elektroanschlüssen benutzen. Die Benutzung des Ladegerätes bei höheren Spannungen kann zur Überhitzung und Beschädigung des Ladegerätes führen.
• Zwischen mehreren Ladevorgängen immer mindestens 15 Minuten Wartezeit einhalten, um eine Überhitzung des Ladegerätes zu vermeiden.
• Ladegerät immer von der Stromquelle trennen, wenn es nicht in Gebrauch ist.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

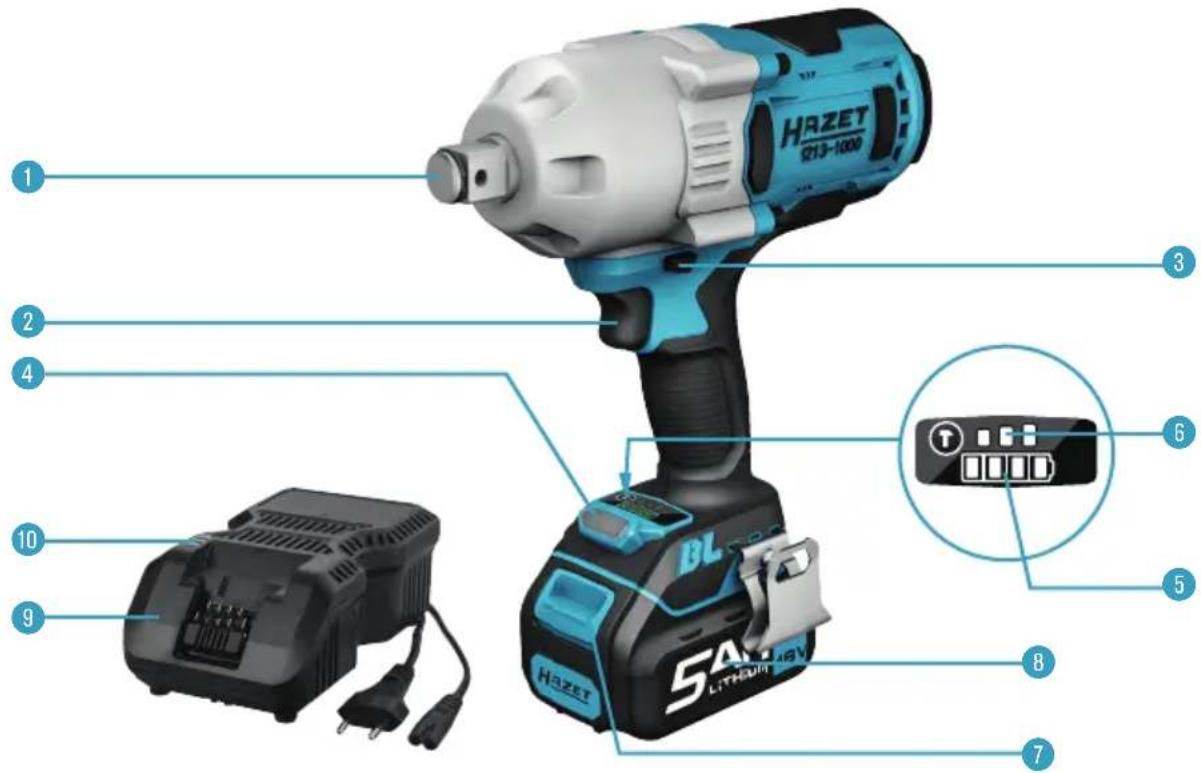

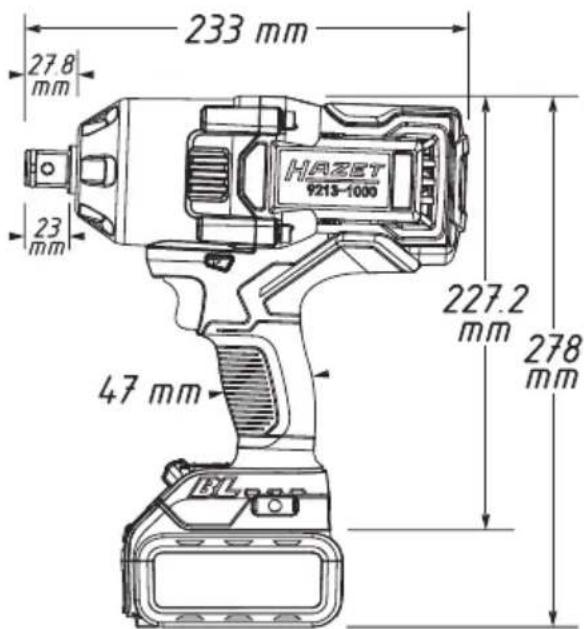

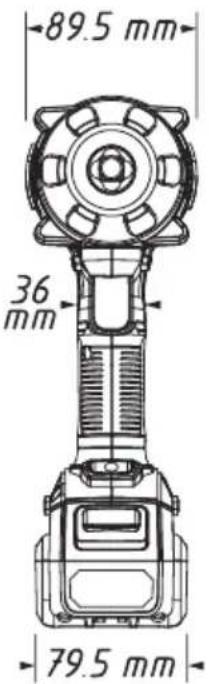

1. Technische Daten / Geräteelemente: Akku-Schlagschrauber HAZET 9212-1000 / 9213-1000

Akku-Schlagschrauber	HAZET 9212-1000 HAZET 9213-1000
Akku-Leistung	18 V - 5,0 Ah 18 V - 5,0 Ah
Drehzahl ohne Last	0 - 400 / 0 - 800 / 0 - 1800 0 - 400 / 0 - 800 / 0 - 1800
Schalterfunktion	Rechts- / Linkslauf Rechts- / Linkslauf
Drehmoment Anzug Stufe 1	180 Nm (0-400 U/min) 180 Nm (0-400 U/min)
Drehmoment Anzug Stufe 2	400 Nm (0-800 U/min) 400 Nm (0-800 U/min)
Drehmoment Anzug Stufe 3	1000 Nm (0-1800 U/min) 1000 Nm (0-1800 U/min)
Antriebsvierkant	12.5 1⁄2“ 20 3⁄4“
Gewicht inkl. Akku	3,7 kg 3,7 kg
Abmessungen inkl. Akku	230 x 89,5 x 278 mm	230 x 89,5 x 278 mm
Max. Drehmoment	1000 Nm	1000 Nm
Empf. Drehmoment	1000 Nm	1000 Nm
Max. Lösemoment	1400 Nm	1400 Nm
Schalldruckpegel	101 Lp A [dB(A)]	101 Lp A [dB(A)]
Schallleistungspegel	112 Lp W [dB(A)]	112 Lp W [dB(A)]
Vibrationsbeschleunigung	17,8 m/s2	17,8 m/s2
Schraubengröße	M24	M24
Stromstärke ohne Last	< 7,0 A	< 7,0 A

Ladegerät HAZET 9212-03
Eingangsspannung 100 - 240 V~ 50/60	Hz 110 W
Ausgangsspannung 12 - 18 V - 4,0 A
Sicherheitszulassung CB, ETL, GS, ICES, PSE
Akku-Typ Li-Ion
Ladezeit 80 min

Zubehör optional
HAZET Nr.	Bezeichnung
9212-05	Ersatz-Akku 5Ah

Lieferumfang

Der HAZET-Akku-Schlagschrauber wird in einem Kunststoff-koffer ausgeliefert, mit Gürtelclip und Handschlaufe.

Zum Lieferumfang gehören:

HAZET 9212-1000 oder 9213-1000 Akku-Schlagschrauber

HAZET 9212-05 18V / 5,0A Ah Li-Ion Akku

HAZET 9212-03 Schnellladegerät

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Pos.	Bezeichnung Pos. Bezeichnung
1	Vierkant 6 Drehmoment Stufen Anzeige
2	Betätigungsknopf 7 Akku Sicherheitsverschluss
3	Umschaltknopf Links-Rechts-Lauf 8 Akku
4	LED-Arbeitslicht 9 Ladegerät
5	Akku-Kapazitätsanzeige 10 Ladestandanzeige

9213-1000

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Befestigung des Akkus:

• Akku einschieben bis er mit einem Klick einrastet.
• Nicht eingerastet kann der Akku vom Werkzeug abfallen, zerstört werden und / oder Sie oder umstehende Personen verletzen.
• Der Akku verfügt über eine Ladestandanzeige. Die 4-Stufen LED's (grün) dienen der Anzeige der Restkapazität.
• Wird der Betätigungsknopf gedrückt, erscheint für 5 Sek. der Akku-Ladezustand und kann abgelesen werden.
• Der Akku verfügt über einen Überhitzungsschutz und schützt die HAZET-Akku-Schlagschrauber und den Akku vor Überhitzung. Wird die max. Temperatur von 70°C erreicht, schaltet der Akku automatisch ab und die HAZET-Akku-Bohmaschine kann nicht weiter betrieben werden.

Anzeige der Ladekapazität Status
1 LED	1 0 - 25 %
2 LED	1, 2		26 - 50 %
3 LED	1, 2, 3		51 - 75 %
4 LED	1, 2, 3, 4		76 - 100 %

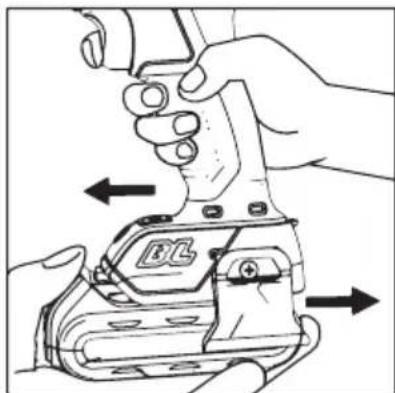

Lösen des Akkus:

- Sicherheitsverschluss drücken und dabei Akku vom Werkzeuggriff abziehen.

• Arbeitsbereich aufräumen.
- Unbefugte Personen aus dem Arbeitsbereich entfernen.
- Für ausreichende Beleuchtung und Belüftung am Arbeitsplatz sorgen.
- Sicherstellen, dass der Akku richtig eingesetzt und eingerastet ist.

Einstellen der Drehrichtung:

• Die Drehrichtung wird durch den Umschaltknopf eingestellt.

Die Drehrichtung kann nicht bei laufenden Schlagschrauber geändert werden. Um die Drehrichtung umzuschalten, muss der Schlagschrauber angehalten werden und dann der Umschalt-Knopf zur Änderung der Drehrichtung betätigt werden.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

Einstellung der Drehmoment-Stufen:

Der HAZET-Akku-Schlagschrauber verfügt über eine Drehmoment-Stufen-Kontrolle für die 3 Drehmoment-Stufen. Wird die Kontrolltaste am Handgriff betätigt, kann die gewünschte Drehmoment-Stufe eingestellt werden.

• Stufe 1: der HAZET-Akku-Schlagschrauber ist auf 180 Nm Drehmoment begrenzt.
• Stufe 2: der HAZET-Akku-Schlagschrauber ist auf 400 Nm Drehmoment begrenzt.
• Stufe 3: der HAZET-Akku-Schlagschrauber ist auf 1000 Nm Drehmoment begrenzt.

Hinweis:

Die Drehmoment-Begrenzung wirkt nur in Anzugs-Richtung. Beim Lösen wirkt die komplette Leistung des HAZET-Akku-Schlagschraubers, kann aber über die Kontrolltaste am Handgriff eingestellt werden.

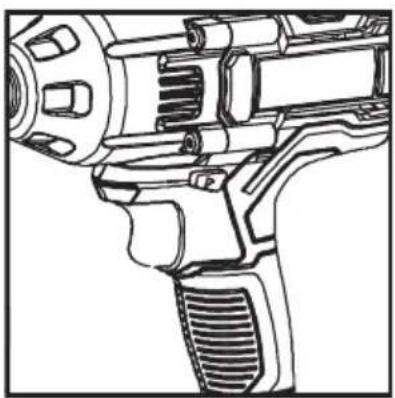

Achtung:

Nach Anzug des voreingestellten Drehmomentes müssen die Verschraubungen mit einem geeigneten Drehmomentschlüssel nachgezogen / überprüft werden. Der Schraubanzug nur mit dem HAZET-Akku-Schlagschrauber ist nicht zulässig.

• Betätigungsknopf gedrückt halten, Werkzeug läuft.
• Betätigungsknopf loslassen, Werkzeug stoppt.
• Die Geschwindigkeit / Drehzahl wird über den Betätigungsknopf geregelt. Für niedrige Geschwindigkeit / Drehzahl wird der Betätigungsknopf wenig und für höhere Drehzahl / Geschwindigkeit stärker gedrückt.

LED-Arbeitslicht:

Die HAZET-Akku-Schlagschrauber verfügt über ein LED-Arbeitslicht. Dieses Arbeitslicht schaltet sich automatisch bei Betätigung des Werkzeuges ein und sorgt für eine optimale Ausleuchtung des Arbeitsbereiches, auch bei dunklen Arbeitsverhältnissen. Das Arbeitslicht schaltet sich bei Nichtbetätigung nach 15 Sek. automatisch aus.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Anmerkung:

Lautes Betriebsgeräusch! Unbedingt Gehörschutz tragen!

Schrauben anziehen und lösen:

• Zum Anziehen und Lösen einer Schraube muss ein geeigneter Steckschlüssel-Einsatz entsprechend der Schraubengröße ausgewählt und montiert werden.
• Vorsicht: Bei zu lang andauernden Schraubanzug kann die Schraube zu stark angezogen werden und brechen!
• Schraubanzüge mit einem Schlagschrauber immer im rechten Winkel zur Schraube ausführen.
• Bei schräg angesetztem Schlagschrauber kann der Schraubenkopf beschädigt werden, und die Kraft wird nicht auf die Schraube übertragen.

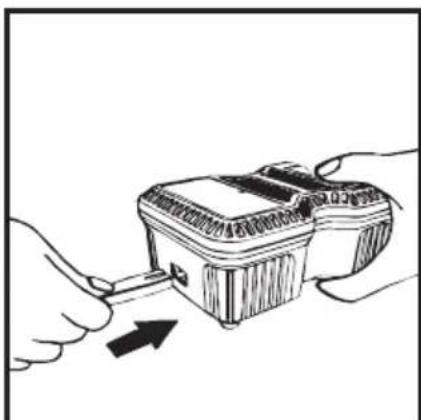

Vor Beginn des Ladevorganges:

• Die Spannung der Stromquelle mit der zugelassenen Spannung auf der Bezeichnungsplakette des Ladegerätes vergleichen.
- Beim Laden mit höherer als der zugelassenen Spannungen besteht Brandgefahr für das Ladegerät.
- Kabel auf Beschädigungen prüfen. Beschädigte Kabel müssen vor der Anwendung erneuert werden.
- Ladegerät mit der Stromquelle verbinden. Alle 3 Lade-LED's leuchten für 1 - 2 Sekunden auf
- Akku kopfüber mit der Anschluss-Seite in das Ladegerät einschieben. Darauf achten, dass der Akku an der Bahn des Ladegerätes anliegt und die Kontakte einrasten.
- Erkennt das Ladegerät eine Überhitzung des Akkus, blinken alle 3 Lade-LED's zur selben Zeit. Entfernen Sie den Akku und lassen Sie das Ladegerät für ca. 15 - 30 Minuten abkühlen, bevor Sie den Ladevorgang fortsetzen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Wird der Akku falsch in das Ladegerät eingesetzt, können die Anschlüsse des Ladegerätes verbiegen oder zerstört werden.

- Während des Ladevorganges wird der Ladezustand angezeigt:

• Weniger als 30% geladen: Alle 3 Lade-LED's blinken.
• Weniger als 60% geladen: Eine Lade-LED leuchtet, die anderen beiden blinken.
• Über 60% geladen: 2 LED's leuchten und eine blinkt.
• 100% geladen: Alle 3 Lade-LED's leuchten.

- Der Ladevorgang kann ungefähr 80 Minuten dauern. Wenn alle 3 Lade-LED's leuchten, ist der Ladevorgang abgeschlossen.

Bei Funktionsstörungen Ladegerät sofort von der Stromquelle trennen! Akku ggf. neu einsetzen.

Fehlerbeseitigung / Vermeidung:

• Stecker niemals am Kabel aus der Steckdose ziehen.
• Immer am Stecker heraus ziehen, um Beschädigungen des Kabels zu vermeiden.
• Ladegerät mit der Hand festhalten und Akku aus dem Ladegerät entnehmen.
• Der Akku und das Ladegerät erwärmen sich während des Ladevorganges leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.
• Nach Beendigung eines Ladevorganges bis zum Start eines neuen Ladevorganges 15 Minuten Wartezeit einhalten.
• Erkennt das Ladegerät eine Überhitzung des Akkus, blinken alle 3 Lade-LED's zur selben Zeit. Entfernen Sie den Akku und lassen Sie das Ladegerät für ca. 15 - 30 Minuten abkühlen, bevor Sie den Ladevorgang fortsetzen.
• Wird vom Ladegerät eine Störung des Akkus festgestellt, blinken 2 Lade-LED'S zur selben Zeit. Bitte entfernen Sie den Akku und lassen ihn für 15 – 30 Minuten abkühlen. Sollten beide Lade-LED's danach weiter blinken, könnte ein Defekt am Akku vorliegen. Bitte senden Sie den Akku umgehend zur Analyse ein.
• Wenn das Ladegerät ein Defekt hat, blinken alle 3 Lade-LED's zur selben Zeit. Bitte entfernen Sie den Akku und nehmen Sie das Ladegerät vom Stromnetz. Nach 2 Minuten stecken Sie den Stecker wieder in die Steckdose und legen den Akku ein. Sollten immer noch alle 3 Lade-LED's blinken, senden Sie das Ladegerät umgehend zur Analyse ein.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Wartung und Pflege:

• Vor jeder Wartungs- oder Reparaturarbeit den Akku vom Werkzeug trennen.
• Steckschlüssel-Einsätze regelmäßig kontrollieren. Abgenutzte oder beschädigte Steckschlüssel-Einsätze können vom Werkzeug abrutschen oder die Effizienz herabsetzen und so den Motor schädigen.

Wartung des Motors:

• Die Motoreinheit-Windung / Wicklung / Spule ist der wichtigste Teil des Elektro-Werkzeugs. Werkzeug pfleglich behandeln, um sicher zu stellen, dass die Wicklung / Spule nicht beschädigt oder durch Wasser oder Öl nass wird.

Pflege:

- Das HAZET-Akku-Werkzeug sollte in regelmäßigen Abständen mit einem handelsüblichen lösemittelfreien Reiniger ohne Schleifzusätze behandelt werden.

Auf Staub kontrollieren:

• Staub kann mit einem weichen Tuch oder mit einem mit Seifenwasser befeuchteten Tuch entfernt werden.
• Keine Bleiche, chlorhaltige Reinigungsmittel, Benzin oder Verdünnung verwenden, da diese den Kunststoff beschädigen können.
• Kunststoffteile mit einem weichen, in Seifenwasser angefeuchteten Lappen reinigen und abtrocknen.

Ersatzteile:

• Nur Original-Ersatzteile des Herstellers verwenden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Gerätes führen.
• Bei Verwendung nicht freigegebener Ersatzteile verfallen sämtliche Garantie-, Service-, Schadenersatz und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

Aufbewahrung und Lagerung:

Das Gerät ist unter folgenden Bedingungen zu lagern und aufzubewahren:

• Gerät trocken und staubfrei lagern.
- Gerät keinen Flüssigkeiten und / oder aggressiven Substanzen aussetzen
• Gerät nicht im Freien aufbewahren.
- Gerät für Kinder unzugänglich aufbewahren.
• Lagertemperatur -10°C bis +40°C.
• Relative Luftfeuchtigkeit max. 60%.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Entsorgung:

• Alt-Akkus (Li-Ion) und elektrische Geräte gehören nicht in den Hausmüll und sind über geeignete Sammelstellen zu entsorgen.
• Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden!
• Die Verringerung von Umweltbelastungen und die Bewahrung der Umwelt stehen im Mittelpunkt unserer Aktivitäten!

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

1. General information

Immer persönliche Schutzausrüstung tragen!

Immer persönliche Schutzausrüstung tragen!

Immer persönliche Schutzausrüstung tragen!

HAZET - WERK Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstraße 25 - 29 • 42857 Remscheid • GERMANY
+49 (0) 21 91 / 7 92-0 • FAX [phone] / 7 92-375 (National)
FAX [phone] / 7 92-400 (International) • www.hazet.de • e-mail [e-mail]
