Coloss 21 - Auto-Lautsprecher Auna - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer (Lautsprecher für den Fahrzeuginnenraum)
Marke	Auna
Modell	Coloss 21
Artikelnummer	10027026
Durchmesser	533 mm (21 Zoll)
Nennimpedanz (pro Schwingspule)	4 Ω (Dual-Schwingspule)
Gesamtimpedanz (parallel)	2 Ω
Gesamtimpedanz (seriell)	8 Ω
RMS-Leistung	3500 W
Frequenzbereich	20 - 500 Hz
Resonanzfrequenz	30 Hz
XMAX (lineare Auslenkung)	30 mm
Empfindlichkeit (1W/1m)	88 dB ± 3 dB
Magnetgewicht	10,40 kg
Schwingspulendurchmesser	10,16 cm
Korbmaterial	Aluminium, schwarz
Membranmaterial	Ungepresste Papiermembran, schwarz
Farbe	Schwarz
Einbauort	Fahrzeuginnenraum (z. B. Kofferraum, Tür)
Besonderheiten	Dual-Schwingspule, Aluminiumkorb, ungepresste Papiermembran
Sicherheitshinweise	Beachten Sie die Anschlusshinweise in der Bedienungsanleitung, um Schäden zu vermeiden.
Pflege und Reinigung	Oberfläche mit einem trockenen Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Ersatzteile und Reparatur	Bei Defekt wenden Sie sich an den Auna-Kundendienst oder einen autorisierten Fachhändler.

Häufig gestellte Fragen - Coloss 21 Auna

Wie schließe ich den Lautsprecher an?

Der Lautsprecher verfügt über eine Dual-4-Ohm-Schwingspule. Sie können die Spulen parallel (Gesamtimpedanz 2 Ω) oder seriell (8 Ω) anschließen. Das genaue Anschlussdiagramm finden Sie in der Bedienungsanleitung.

Welche RMS-Leistung kann der Lautsprecher verarbeiten?

Die RMS-Leistung beträgt 3500 Watt. Die Spitzenleistung ist nicht spezifiziert, aber der Lautsprecher ist für hohe Belastungen ausgelegt.

Was bedeutet XMAX und wie hoch ist er?

XMAX ist die maximale lineare Auslenkung der Membran und beträgt 30 mm. Ein hoher XMAX ermöglicht tiefe und druckvolle Basswiedergabe.

Welchen Frequenzbereich deckt der Lautsprecher ab?

Der Frequenzbereich liegt zwischen 20 Hz und 500 Hz, ideal für den Einsatz als Subwoofer.

Kann der Lautsprecher im Freien verwendet werden?

Nein, der Lautsprecher ist für den Fahrzeuginnenraum konzipiert. Setzen Sie ihn nicht Feuchtigkeit oder extremen Temperaturen aus.

Welches Gehäuse wird empfohlen?

Der Hersteller gibt keine spezifischen Gehäuseempfehlungen. Die Gehäuseabstimmung sollte auf die TSP-Parameter (Thiele-Small) abgestimmt sein. Für optimale Ergebnisse konsultieren Sie einen Fachmann oder nutzen Sie Simulationssoftware.

Wie groß ist der Lautsprecher?

Der Durchmesser beträgt 533 mm (21 Zoll). Die Einbautiefe ist nicht angegeben – messen Sie vor dem Einbau den verfügbaren Raum.

Welche Impedanz hat der Lautsprecher?

Der Lautsprecher besitzt eine Dual-4-Ohm-Schwingspule. Je nach Verschaltung ergibt sich eine Gesamtimpedanz von 2 Ohm (parallel) oder 8 Ohm (seriell).

Wie pflege ich den Lautsprecher?

Reinigen Sie die Membran und den Korb vorsichtig mit einem weichen, trockenen Tuch. Verwenden Sie keine scharfen Reinigungsmittel oder Wasser.

Was tun bei einem Defekt?

Wenden Sie sich an den Auna-Kundendienst oder einen autorisierten Händler. Führen Sie keine eigenständigen Reparaturen durch, da dies die Garantie gefährden könnte.

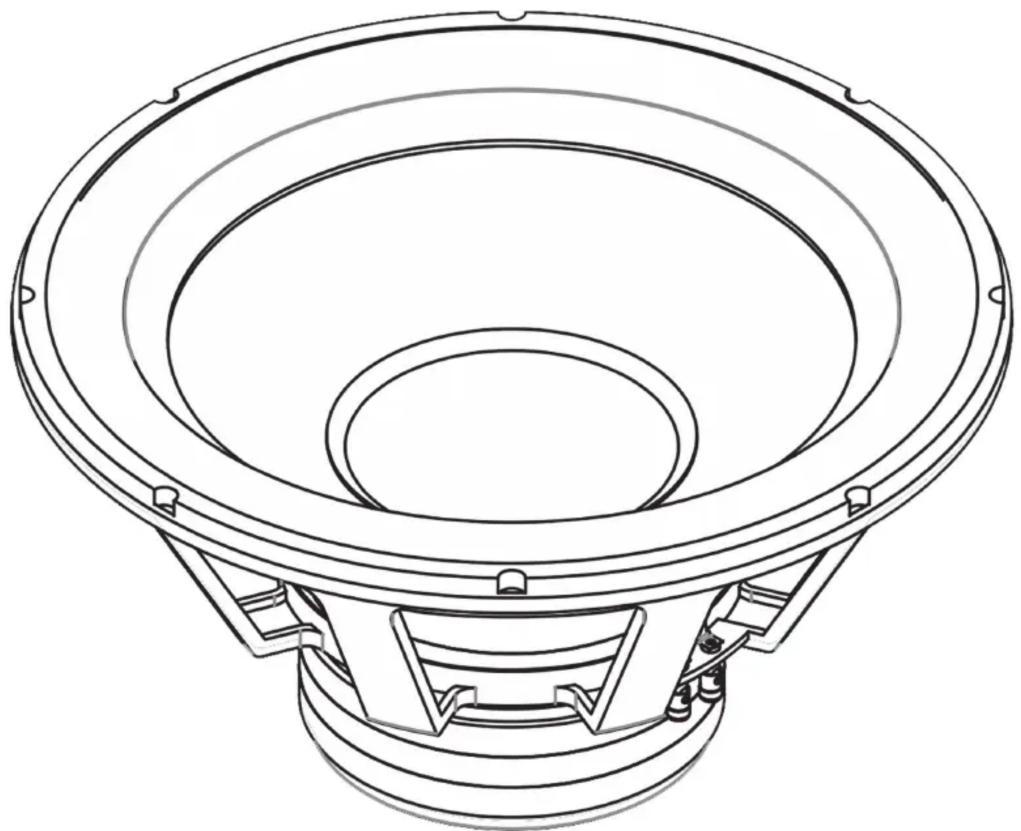

BEDIENUNGSANLEITUNG Coloss 21 Auna

Aluminium mit ungepresster Papiermembran

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschlusshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen.

Technische Daten

Artikelnummer 100270	25 10027026 100270	27
Resonanzfrequenz 35 Hz	30 Hz 27 Hz
XMAX 30 mm 30 mm 30 mm
Magnet 8,22 kg 10,40 kg	13,32 kg
Schwingspule 10.16 cm VC	C, Dual 4 Ω 10.16 cm VC	, Dual 4 Ω 12,7 cm VC	Dual Ω
RMS-Leistungsaufnahme	3000 W 3500 W 4500 W
Empfindlichkeit 88 dB ± 3	dB 88 dB ± 3 dB 88 dB	± 3 dB
Frequenzbereich	20-500 Hz	20-500 Hz	20-500 Hz
Durchmesser	457 mm	533 mm	610 mm
Korb	Aluminium, schwarz
Cone	Ungepresste Papiermembran, schwarz

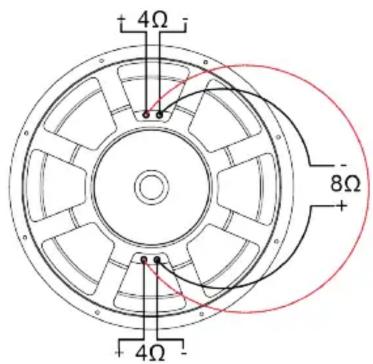

Anschlussdiagramm

Hersteller: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin.

CE

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2004/108/EG (EMV)

2011/65/EU (RoHS)

2006/95/EG (LVD)

Dear Customer,

Producer: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin.

CE
