Produkttyp	Druckluftschlauch-Aufroller
Marke	Holzmann
Modell	LSR 10M
Schlauchlänge (ausziehbar)	10 m
Schlauchlänge (Trommelanschluss)	1 m
Schlauchmaterial	PVC, knickresistent
Schlauchinnendurchmesser	10 mm (3/8 Zoll)
Max. Betriebsdruck	17 bar
Kupplungstyp	2× 1/4 Zoll Schnellkupplung
Aufrollmechanismus	Automatisch mit Rückzugsfeder und Ratschenarretierung
Montage	Wandhalterung (im Lieferumfang) für stationäre oder mobile Nutzung
Halterohr	Aluminium-Halterohr zur Aufhängung
Verwendung	Stationär an Druckluftanschluss oder mobil mit Kompressor
Reinigung	Nicht mit Wasser; feuchtes Tuch, trocken nachwischen
Wartung	Feder nachstellbar (1-2 Umdrehungen gegen Uhrzeigersinn)
Sicherheitshinweise	Druckluft vor Aufrollen abstellen; Schlauch nicht ausgerollt lassen; Verletzungsgefahr durch zurückschnellenden Schlauch
Materialbeständigkeit	Nicht gegen Säuren, Chemikalien, starke Sonneneinstrahlung oder Kälte
Energieversorgung	Druckluft (keine elektrische Energie nötig)
Gewicht	ca. 5 kg (geschätzt)
Abmessungen (ca.)	ca. 40×30×30 cm (ohne ausgezogenen Schlauch)
Lieferumfang	Schlauchtrommel, Wandhalterung, Alu-Halterohr, Montagematerial

Häufig gestellte Fragen - LSR 10M Holzmann

Wie rollt man den Schlauch richtig ab?

Wie rollt man den Schlauch wieder auf?

Kann der Schlauchroller mobil verwendet werden?

Wie reinige ich den Schlauch?

Was tun, wenn der Aufrollmechanismus nicht mehr funktioniert?

Welche Kupplungsart hat der Schlauch?

Darf der Schlauch dauerhaft ausgerollt bleiben?

Kann der Schlauch bei Kälte verwendet werden?

Wie hoch ist der maximale Betriebsdruck?

Welche Schlauchlänge hat der Aufroller?

BEDIENUNGSANLEITUNG LSR 10M Holzmann

DRUCKLUFTSCHLAUCH-AUFROLLER

EN

Wir gratulieren Ihnen herzlich zum Erwerb des LSR10M Lutftschlauchrollers. Er ist eine ideale Ergänzung für jede Fachwerkstätte, in der Ordnung und Funktionalität an oberster Stelle stehen. Der HOLZMANNN LSR10M wurde aus hochwertigen Materialien und Komponenten gefertigt. Die Rückzugsfeder regelt den automatischen Aufrollmechanismus - ein Ratschenmechanismus, welcher beim Ausziehen des Schlauches einrastet, fixiert den Schlauch in der gewählten Länge. Bei Anziehen des Schlauches löst sich der Fixiermechanismus der Ratsche, und der Schlauch wird wieder vollständig vom Aufrollmechanismus aufgerollt. Die mitgelieferte Wandhalterung kann an Hauswänden etc. mit dem mitgelieferten Montagematerial befestigt werden. Sie können den LSR10M mittels eines Alu-Halterohres an diese Wandhalterung aufhängen aber auch jederzeit wieder abnehmen. Somit ist eine stationäre als auch mobile Verwendung möglich.

2. MONTAGEHINWEISE

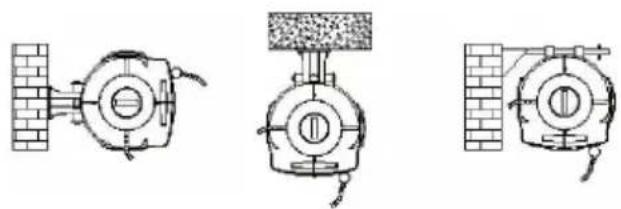

Montieren Sie die LSR 10m Wandhalterung nahe eines stationären Druckluftanschlusses! Die Installationsart (siehe Abbildung) ist je nach Montagestandort und -höhe frei wählbar. Die Bedienungsfreundlichkeit beim Abrollen des Schlauches ist maßgeblich. Für den mobilen Einsatz mit einem Kompressor kann der LSR10m von der Wandhalterung abgenommen und mobil verwendet werden.

Achten Sie beim Bohren der Löcher auf die richtigen Abstände, nebenstehende schematische Darstellung gibt Ihnen die Abstände.

Der Luftschlauch der LSR10M ist knickresistent.

Schalten Sie die Druckluftzufuhr ab, bevor Sie den Schlauch aufrollen!

Nach der Arbeit sollten Sie den Luftschlauch komplett aufrollen. Wird der Luftschlauch über lange Zeiträume starkem Sonnenlicht und Hitze ausgesetzt, setzt dies dem Material mit der Zeit zu. Das Aufrollen des Schlauches funktioniert dann nicht mehr.

Wenn der Luftschlauch für längere Zeit sehr kalten Temperaturen ausgesetzt wird, beeinträchtigt das ebenfalls das Material, es verliert an Flexibilität, wodurch das Aufrollen erschwert wird. Setzen Sie den Luftschlauch keinen Säuren, chemischen Reinigungsmitteln und sonstigen aggressiven Chemikalien aus.

4. AUFROLLEN UND ABROLLEN

Abrollen des Luftschlauches: Ziehen Sie den Luftschlauch bis auf die gewünschte Nutzlänge, gegen Ende des Abrollens verlangsamen Sie den Zug, sodass Sie ein ratschenartiges Geräusch hören.

Ziehen Sie den Schlauch zumindest 1,5m aus.

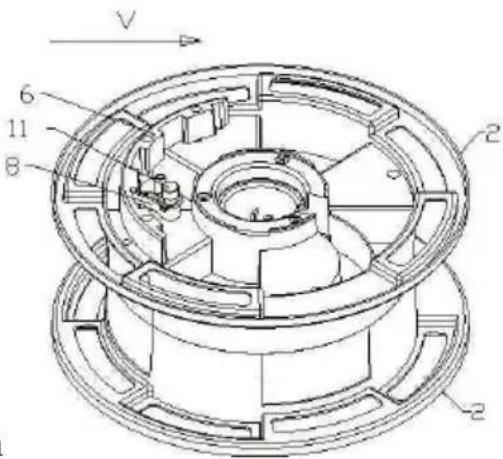

Wenn Sie mit dem Abrollen aufhören, und den Schlauch kurz aufrollen lassen, schnappt die Ratschenscheibe 8 in einem der Ratschen 6 ein.

Aufrollen: Ziehen Sie am Luftschlauch ca. 30cm schneller an, sodass Sie KEIN Ratschengeräusch hören - führen Sie den Luftschlauch bis er vollstän-

dig aufgerollt ist, mit der Hand. Auch wenn das Aufrollen automatisch vonstatten geht, heißt das nicht, sie können den Luftschlauch einfach ausgerollt auslassen! Verletzungsgefahr für umstehende Personen durch den zurückschnellenden Schlauch!

5. INSTANDHALTUNG

Reinigen Sie den Luftschlauch NICHT MIT WASSER. Sollte er sehr dreckig sein, reinigen Sie den Schlauch mit einem feuchten Tuch und wischen Sie trocken nach. Sollten Sie dennoch den Luftschlauch immer wieder in naßen Zustand aufrollen, fangen die inneren Metallkomponenten wie Ratsche, Feder etc .. mit der Zeit zu rosten an.

Wenn der Aufrollmechanismus nicht mehr funktioniert:

Dies geschieht v.a. wenn der Luftschlauch über lange Zeiträume in ausgerolltem Zustand ist, die Feder ist ständig unter Spannung und gibt mit der Zeit etwas nach.

Um die Feder nachzustellen, müssen Sie die linke Abdeckung (14) abmontieren. Fixieren Sie den Kopf der Feder (3), nehmen Sie die Feder (3) etwas heraus drehen Sie die

Feder 1-2 Umdrehungen gegen UZS und legen Sie sie wieder ein. Abschließend montieren Sie wieder die linke Abdeckung zurück.

6. TECHNISCHE DATEN

Schlauchlänge ausziehbar 10m

Schlachlänge Trommel-Anschluss 1m

Schlauchmaterial PVC

Schlauchinnendurchmesser 10mm (3/8")

max. Betriebsdruck 17bar

Kupplungstype 2x 1/4“ Schnellkupplung

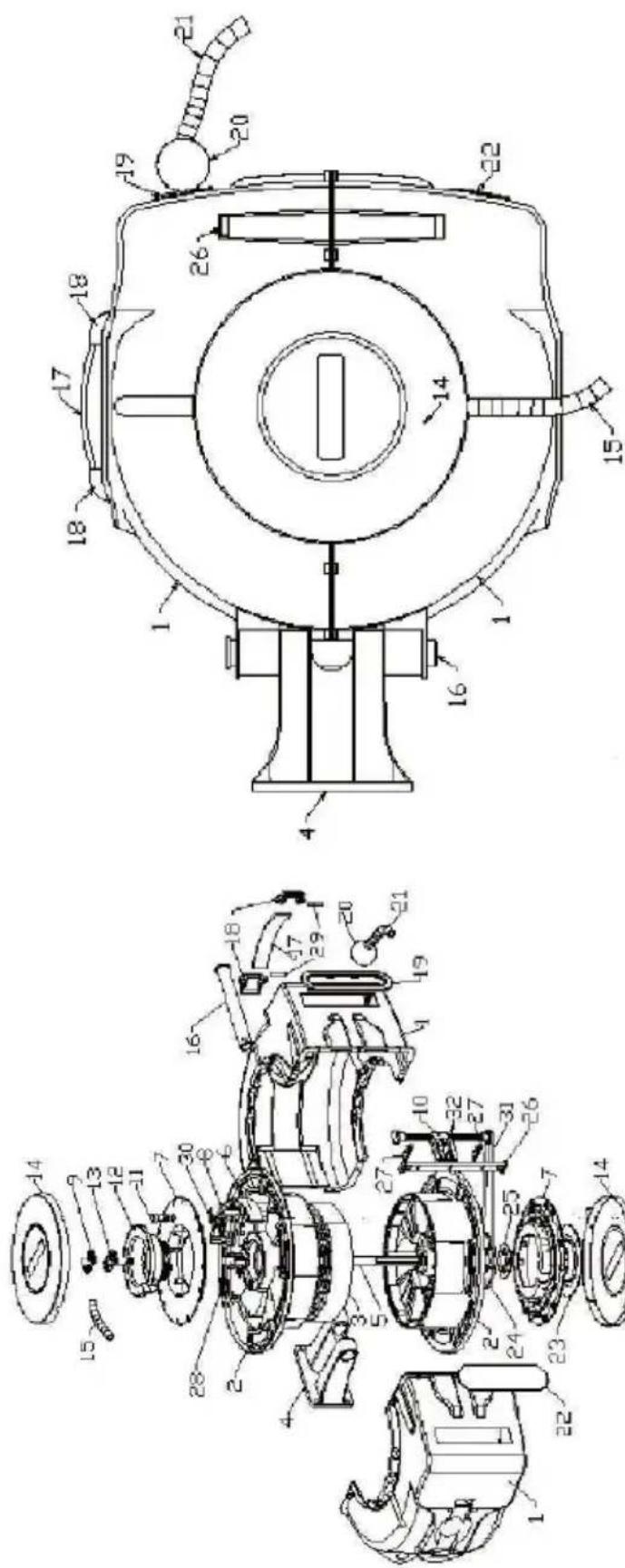

11 Riemenscheibenhalterung
12 Schlauchdreheinheit
13 Schlauchanschluss
14 Abdeckungt
15 Schlauch
16 Alu-Halterohr
17 Griff
18 Griffhalterung
19 Rahmen
20 Schlauchstopper
1 Aussenverkleidung
2 Aufspultrommel
3 Feder
4 Wandhalterung
5 Rollachse
6 Ratschen
7 rechte und linke Abdeckung
8 Ratschenscheibe
9 Fixiermutter
10 Konstruktion
