Produkttyp	Wäschetrockner
Marke	Whirlpool
Modell	AWZ 541
Bauart	Ablufttrockner
Trommelvolumen	100 Liter
Fassungsvermögen	ca. 5 kg
Programme	Standard, Schon, Bügeltrocken, Kaltluft
Steuerung	Drehschalter
Energieeffizienzklasse	C
Anschlussspannung	220-240 V
Leistungsaufnahme	2000 W
Abmessungen (H×B×T)	85 × 60 × 60 cm
Gewicht	35 kg
Sicherheit	Überhitzungsschutz, Türverriegelung
Filter	Flusenfilter (im Türrahmen)
Wartung	Flusenfilter nach jedem Trocknen reinigen
Lüftungsanschluss	Schlauchdurchmesser 100 mm
Geräuschentwicklung	ca. 65 dB(A)
Zubehör	Abluftschlauch, Bedienungsanleitung
Ersatzteile	Riemen, Heizung, Türdichtung verfügbar

Häufig gestellte Fragen - AWZ 541 WHIRLPOOL

Wie reinige ich den Flusenfilter beim Whirlpool AWZ 541?

Öffnen Sie die Tür und ziehen Sie den Filter im Türrahmen nach oben heraus. Entfernen Sie Flusen mit der Hand oder einem feuchten Tuch. Setzen Sie den Filter wieder ein. Reinigen Sie ihn nach jedem Trockenvorgang, um optimale Trockenleistung zu gewährleisten.

Warum wird die Wäsche nicht richtig trocken?

Mögliche Ursachen: Flusenfilter verstopft, Abluftschlauch geknickt oder verstopft, Überlastung (max. 5 kg), falsches Programm gewählt. Prüfen Sie diese Punkte und wiederholen Sie den Vorgang.

Welche Programme hat der AWZ 541?

Der Trockner bietet in der Regel Programme wie Standard (Schranktrocken), Schon (für empfindliche Textilien), Bügeltrocken (leicht feucht zum Bügeln) und Kaltluft (Auffrischen ohne Wärme).

Kann ich den Trockner in einem Schrank oder einer Nische aufstellen?

Ja, aber achten Sie auf ausreichende Belüftung. Der Abluftschlauch muss nach außen geführt werden. Halten Sie einen Mindestabstand von 10 cm zu Wänden ein und decken Sie die Lüftungsschlitze nicht ab.

Was bedeutet die Kontrollleuchte ‚Filter reinigen‘?

Diese Leuchte erinnert Sie daran, den Flusenfilter zu reinigen. Wenn sie leuchtet oder blinkt, schalten Sie das Gerät aus, reinigen Sie den Filter und starten Sie neu. Ignorieren kann zu schlechter Trocknung und Überhitzung führen.

Wie wechsle ich den Türdichtungsgummi?

Der Türdichtungsgummi (Sperrlippe) kann mit der Zeit verschleißen. Zum Wechseln: Tür öffnen, alte Dichtung aus der Nut ziehen, neue Dichtung gleichmäßig in die Nut drücken. Achten Sie auf richtigen Sitz. Ersatzteile sind über den Kundendienst erhältlich.

Der Trockner startet nicht – was kann ich tun?

Überprüfen Sie: Ist der Netzstecker eingesteckt? Ist die Tür richtig geschlossen? Ist der Flusenfilter eingesetzt? Eventuell hat die Sicherung ausgelöst. Wenn nichts hilft, wenden Sie sich an den Kundendienst.

Kann ich Sport- oder Daunenschuhe im Trockner trocknen?

Nein, der AWZ 541 ist nicht für Sportschuhe oder Daunenprodukte geeignet, da diese beschädigt werden können oder Brandgefahr besteht. Trocknen Sie solche Artikel an der Luft.

Wie oft sollte der Abluftschlauch gereinigt werden?

Mindestens einmal jährlich. Trennen Sie den Schlauch vom Trockner und der Wandöffnung, entfernen Sie Flusen mit einem Staubsauger oder einer Bürste. Ein verstopfter Schlauch verlängert die Trockenzeit und erhöht den Energieverbrauch.

Wo finde ich die Bedienungsanleitung für den AWZ 541?

Die Bedienungsanleitung liegt dem Gerät bei. Falls verloren, können Sie auf notice-facile.com eine PDF-Version herunterladen oder eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG AWZ 541 WHIRLPOOL

INHALT D
BESCHREIBUNG DES TROCKNERS	SEITE 4
FLUSENSIEB	SEITE 4
KONDENSWASSERBEHÄLTER	SEITE 4
VOR DEM ERSTEN GEBRAUCH	SEITE 5
VORSICHTSMASSNAHMEN	SEITE 5
VORBEREITEN DER WÄSCHE	SEITE 6
WAHL DER TROCKENZEIT ODER DES TROCKENPROGRAMMS UND DER ZUSATZFUNKTIONEN	SEITE 7
STARTEN UND AUSFÜHREN DES TROCKENPROGRAMMS	SEITE 8
INSTALLATION	SEITE 9
ELEKTRISCHER ANSCHLUSS	SEITE 9
DIREKTER WASSERABLAUF	SEITE 10
TÜRANSCHLAG WECHSELN	SEITE 10
WARTUNG	SEITE 10
ERST EINMAL SELBST PRÜFEN	SEITE 11
KUNDENDIENST	SEITE 11

Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch, damit Sie mit Ihrem Trockner vertraut werden.

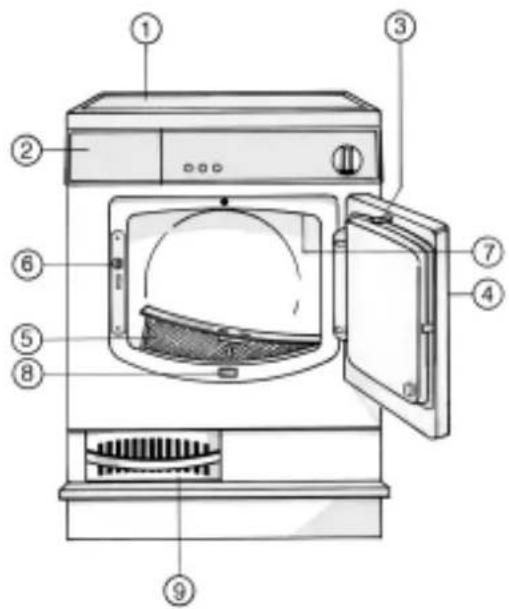

BESCHREIBUNG DES TROCKNERS

1. Arbeitsfläche
2. Kondenswasserbehälter
3. Kontaktstift
4. Tür (Türanschlag kann gewechselt werden)

Siehe Abschnitt "Türanschlag wechseln".

Tür öffnen: Am Griff ziehen.

Tür schließen: Leicht bis zum Einrasten zudrücken.

1. Flusensieb
2. Kindersicherung

Kunststoffschraube mit einer Münze oder einem Schraubenzieher im Uhrzeigersinn drehen.

Schlitz senkrecht: Tür kann nicht geschlossen werden.

Schlitz waagerecht: Tür kann geschlossen werden.

1. Innenbeleuchtung (falls vorhanden)

Leuchtet nur bei geöffneter Tür und aktiver Programmwahl.

Licht aus: Programmwahlschalter auf "0" stellen.

1. Taste für Wärmetauscher-Klappe
2. Wärmetauscher

Flusensieb nach jedem Trockenvorgang reinigen.

1. Sieb nach oben herausziehen.
2. Sieb öffnen.
3. Sieb mit weicher Bürste oder den Fingerkuppen reinigen.
4. Flusensieb schließen und wieder in den Trockner einsetzen.

Anzeige Flusensieb leuchtet

Bei Aufleuchten ist das Sieb verstopft und muß gereinigt werden.

Wird die Wäsche nicht ausreichend getrocknet, zunächst das Sieb auf Verschmutzung prüfen.

KONDENSWASSERBEHÄLTER

Kondenswasserbehälter nach jedem Trockenvorgang leeren

1. Klappe durch leichtes Drücken (rechts) öffnen und Kondenswasserbehälter entnehmen.
2. Behälter leeren.
3. Behälter wieder einschieben, bis er hörbar einrastet.

Anzeige Wasserbehälter leuchtet

Zeigt an, daß der Kondenswasserbehälter voll ist und geleert werden muß. Das Trockenprogramm wird automatisch unterbrochen.

Elektronisch gesteuerter Wäschetrockner

Programmwahlschalter auf "0" stellen, Kondenswasserbehälter leeren und Programm neu starten.

Zeitgesteuerter Wäschetrockner

Kondenswasserbehälter leeren und bei gedrückter Start-Taste Programmwähler auf den Strich links neben dem Entleerungssymbol ( ) drehen.

Nach Ablauf des Pumpzyklus den Wahlschalter wieder in die Position drehen, in der er sich zum Zeitpunkt der Unterbrechung des Trockengangs befand.

VOR DEM ERSTEN GEBRAUCH

• Versichern Sie sich, daß Ihr Gerät keine Transportschäden aufweist. Im Zweifelsfall das Gerät nicht anschließen. Kundendienst oder Fachhändler rufen.
• Verpackungsmaterial (Kunststoffe usw.) nicht in Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.
• Dieses Gerät wurde für den Hausgebrauch entwickelt und ist ausschließlich für das Trocknen von Wäsche zu verwenden.

Umwelthinweise

1. Verpackungsmaterial

Die Verpackung besteht aus 100% recyclingfähigem Material und ist durch das Recycling-Symbol (Δgekennzeichnet.

2. Trockner

Der Trockner wurde aus wiederverwertbaren Materialien hergestellt. Materialien bei einer späteren Verschrottung einer ordnungsgemäßen und damit umweltgerechten Entsorgung zuführen. Den Trockner durch Abschneiden des Netzkabels funktionsuntüchtig machen.

- Den Programmwahlschalter nach Gebrauch stets auf "0" stellen, damit Kinder den Trockner nicht versehentlich in Betrieb setzen können.

Der Trockner ist nur für den Hausgebrauch bestimmt.

Dieser Trockner entspricht der EU-Richtlinie 93/68/EWG.

VORBEREITEN DER WÄSCHE

Vorbereiten der Wäsche

Prüfen, ob alle Knöpfe und Reißverschlüsse geschlossen und alle Taschen leer sind. Wäsche auf links drehen und locker in die Trommel legen, um ein Knittern der Wäsche zu vermeiden.

Maximale Füllmenge

• Baumwolle 5,0 kg
- Baumwolle mit

Zusatzfunktion Rapid 3,5 kg

(elektronische Modelle)

• Pflegeleicht 2,5 kg

Die angegebenen Mengen entsprechen einer normalen Waschmaschinenfüllung.

Sortieren der Wäsche

A) Nach Pflege-Symbolen am Kragen oder an der Seitennaht:

Für Trockner geeignet

Nur bei niedriger Temperatur trocknen

Nicht trocknergeeignet

B) Nach Menge und Gewebestärke

Wenn mehr Wäsche als Fassungsvolumen vorhanden ist, die Wäsche entsprechend des Gewichts sortieren (z.B. Handtücher von leichter Unterwäsche trennen).

C) Nach Gewebearten

Baumwolle/Leinen: Handtücher, Jersey, Bett- und Tischwäsche aus Baumwolle oder Leinen. Pflegeleicht: Blusen, Hemden, Overalls usw. aus Polyester oder Polyamid sowie Mischgewebe aus Baumwolle und Synthetik.

D) Nach Trockengrad

• Bügeltrocken, schranktrocken etc..

Nicht für den Trockner geeignet sind:

Wolle, Seide, feine Gewebe, Nylonstrümpfe, feine Stickereien, Wäsche mit Metallbesatz, große Stücke wie Schlafsäcke etc.

Achtung: Wäsche, die mit Fleckenmittel behandelt wurde, oder Gummikleidung keinesfalls im Trockner trocknen (Brand- oder Explosionsgefahr). Keine mit Pflanzenöl verschmutzte Wäsche trocknen.

Elektronische Trocknermodelle

1. Programm und Zusatzfunktionen entsprechend der Tabelle wählen (s. Programmtabelle).
2. Zusatzfunktionen (sofern vorhanden)

Durch Drücken der Tasten gewünschte Zusatzfunktionen vor dem Programmstart wählen. Zur Bestätigung leuchtet die Anzeige über der Taste. Unzulässige Kombinationen von Programmen und Zusatzfunktionen werden durch einen Alarmton gemeldet. Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt.

Startvorwahl

Verzögert den Programmstart. Mit jedem Tastendruck wird der Programmstart um je zwei Stunden bis zu maximal acht Stunden verzögert. Nach dem Einstellen der gewünschten Stundenzahl die Start-Taste drücken. Bei aktivierter Startvorwahl blinkt die Anzeige. Zum Ausschalten oder Ändern der Startvorwahl den Programmwahlschalter auf "0" stellen. Das Öffnen der Tür unterbricht die Startvorwahl. Tür schließen und Start-Taste erneut drücken, um Startvorwahl mit der verbleibenden Zeit wieder zu aktivieren. Nach Betätigung der Start-Taste hören Sie das Anlaufgeräusch der Pumpe.

* Schonen

Setzt die Trockentemperatur herab. Für Feinwäsche geeignet. Im Programm "Feinwäsche" automatisch integriert, eine Zuwahl ist daher nicht möglich.

Rapid (nur für Baumwolle, max. 3,5 kg.)

Verkürzt die Trockenzeit z.B. für Handtücher oder andere Wäschestücke gleicher Größe. Nicht verwenden für große Teile wie Bettücher etc..

Aktiviert einen Summton, der nach Ende des Programms in regelmäßigen Abständen ertönt.

3. Zusatzprogramme

Lüften

Die Wäsche wird 30 Minuten lang ohne Wärmezufuhr durchlüftet.

Zeitprogramme (20 bis 60 Minuten)

Zum schonenden Nachtrocknen oder zur Trocknung einzelner Wäschestücke. Für alle Gewebearten geeignet.

WAHL DER TROCKENZEIT ODER DES TROCKENPROGRAMMS UND DER ZUSATZFUNKTIONEN

Zeitgesteuerte Trocknermodelle

1. Trockenzeit und Zusatzfunktionen entsprechend der Tabelle wählen (s. Programmtabelle).

2. Zusatzfunktionen (sofern vorhanden)

Zur Auswahl einer Zusatzfunktion ist die entsprechende Taste zu drücken. Das erneute Drücken der Taste schaltet die Zusatzfunktion wieder aus.

Startvorwahl

Verzögert den Programmstart. Den Wahlschalter im Uhrzeigersinn auf die gewünschte Stundenzahl drehen und die Start-Taste drücken. Der Programmstart kann bis zu 8 Stunden verzögert werden. Die Startvorwahl läßt sich jederzeit durch Drehen des Startvorwahlschalters ändern. Die verbleibende Zeit bis zum Programmstart wird am Wahlschalter angezeigt. Das Öffnen der Tür unterbricht die Startvorwahl. Tür schließen und Start-Taste erneut drücken, um Startvorwahl mit der verbleibenden Zeit wieder zu aktivieren. Zum Ausschalten der Startvorwahl den Startvorwahlschalter auf "0" stellen.

Schonen

Reduziert die Trockenintensität. Für Feinwäsche geeignet.

Aktiviert einen Summton, der nach Ende des Programms in regelmäßigen Abständen ertönt.

3. Zustatzprogramm

Lüften

Die Wäsche wird 20 Minuten lang ohne Wärmezufuhr durchlüftet.

STARTEN UND AUSFÜHREN DES TROCKENPROGRAMMS

1. Nach Wahl der gewünschten Trockenzeit oder des Programms und der Zusatzfunktionen die Start-Taste drücken.
2. Wurde die Zusatzfunktion Summer gewählt, ertönt nach Ablauf des Programms über einen bestimmten Zeitraum in regelmäßigen Abständen ein Summton.
3. Wird die Wäsche nach Programmende nicht entnommen, setzt automatisch der Knitterschutz ein. Die Trommel dreht sich in regelmäßigen Abständen 20 Min. (zeitgesteuerte Modelle) oder 70 Min. (elektronisch gesteuerte Modelle) lang, um ein Knittern der Wäsche zu vermeiden.

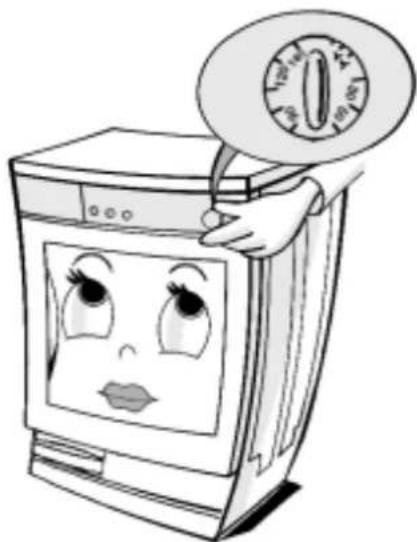

4. Nach Programmende den Programmwahlschalter auf "0" stellen. Die Betriebsanzeige erlischt.

5. Nach jedem Trockenvorgang das Flusensieb reinigen und den Kondenswasserbehälter entleeren.

6. Wird bei elektronischen Modellen das Programm während des Ablaufs verändert, hält der Trockner an. Zur Ausführung des neuen Programms die Start -Taste erneut drücken.

Programmunterbrechung

Zur Unterbrechung des Trockenvorgangs den Programmwahlschalter auf "Lüften" (_) stellen und bei elektronischen Modellen die Start-Taste erneut drücken.

Vor dem Öffnen der Tür mindestens 5 Minuten warten, damit der Trockner abkühlen kann.

Aus Sicherheitsgründen stoppt jedes Programm automatisch, wenn die Tür geöffnet wird. Zum Wiedereinschalten die Tür schließen und die Start-Taste erneut drücken.

INSTALLATION

• Trockner in einem frostfreien Raum aufstellen.
• Schutzfolie von der Bedienblende entfernen.

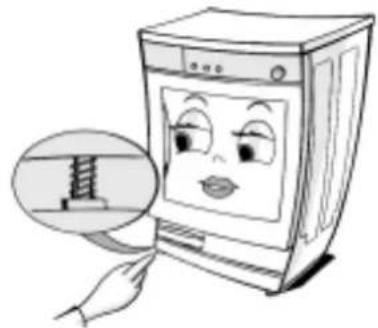

- Trockner mit Hilfe der vier verstellbaren Füße waagerecht aufstellen.
- Sollte die Raumtemperatur bei Betrieb des Trockners über 35°C ansteigen, ist der Raum zu lüften.
- Vor der ersten Inbetriebnahme sicherstellen, daß Kondenswasserbehälter und Wärmetauscher ordnungsgemäß positioniert sind.
- Das Gerät, wenn möglich, mit dem mitgelieferten Schlauch direkt an das Abwassersystem des Hauses anschließen (s. "Direkter Wasserablauf").
- Netzkabel nicht zwischen Trockner und Wand einklemmen.

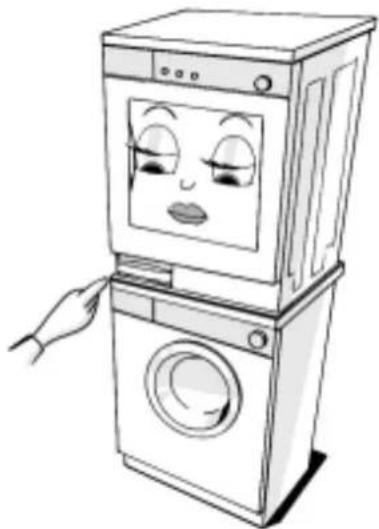

Der Trockner kann auf eine Waschmaschine aufgesetzt werden. Verwenden Sie hierzu den bei Ihrem Händler erhältlichen Zubehörsatz AMH 542.

Mindest Nischenmaße:

Breite: 600mm

Höhe: 850mm

Tiefe: 600mm

ELEKTRISCHER ANSCHLUSS

• Der elektrische Anschluß muß in Einklang mit den örtlichen Vorschriften ausgeführt werden.
• Angaben über die zulässige Betriebsspannung die Leistungsaufnahme und die erforderliche Absicherung finden Sie auf dem rückseitig angebrachten Typenschild.
• Gemäß den gesetzlichen Bestimmungen muß der Trockner geerdet werden.
• Keine Verlängerungskabel oder Mehrfachstecker verwenden.
• Vor Wartungsarbeiten am Gerät Netzstecker ziehen.
• Geräte mit Transportschäden nicht in Betrieb nehmen. Informieren Sie den Kundendienst.
• Austausch des Netzkabels nur durch den Kundendienst.

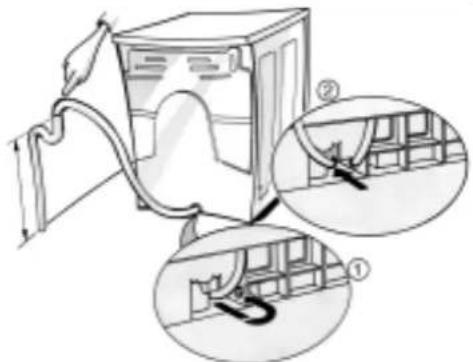

Wasserauslaß an Trocknerrückseite

Um den Kondenswasserbehälter nicht nach jedem Trockengang entleeren zu müssen, kann über den mitgelieferten Schlauch das Kondenswasser direkt in ein Waschbecken oder einen Siphon geleitet werden.

1. Vorhandenen Schlauch im unteren hinteren Bereich des Trockners abziehen und auf das Kunststoffkreuz stecken (s. Abbildung). Ein saugfähiges Tuch unterlegen.
2. Den mitgelieferten Ablaufschlauch auf den jetzt freien Anschluß stecken. Maximale Ablaufhöhe 1m.
3. Den Schlauch knick- und verdrehungsfrei verlegen. Das Schlauchende soll zur Vermeidung des Siphoneffekts nicht in das

Ablaufwasser eintauchen können. Länge des mitgelieferten Schlauchs: 1,5m. Maximal zulässige Länge: 2,5m.

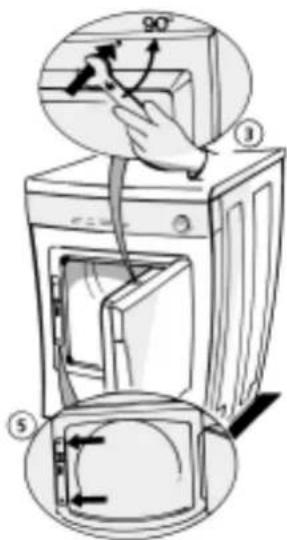

TÜRANSCHLAG WECHSELN

Türanschlag wechseln

1. Netzstecker ziehen.
2. Tür öffnen.
3. Kontaktstift an der Türinnenseite (oben) mit einem Schraubenschlüssel um 90 Grad drehen und herausnehmen.
4. Die beiden Schrauben am Türscharnier entfernen und die Tür abnehmen.
5. Entfernen der Türverriegelung:

• Die beiden Schrauben ober- und unterhalb der Türverriegelung entfernen. Türverriegelung unten anheben, um ca. 1,5 cm nach oben schieben und herausnehmen.

1. Wechsel des Türanschlags:

2. Tür drehen.

3. Tür auf der gewünschten Seite mit den beiden Schrauben befestigen.
4. Türverriegelung auf der gegenüberliegenden Seite einsetzen und um ca. 1,5 cm nach unten schieben.
   • Die beiden Schrauben ober- und unterhalb des Türverriegelung festschrauben.

5. Auf korrekten Einbau achten. Die Kindersicherung muß sich oberhalb des Schließmechanismus befinden.

6. Kontaktstift an der Türinnenseite (oben) wieder einsetzen.

1. Trocknergehäuse mit einem sanften Haushaltsreiniger säubern. Keine Scheuermittel verwenden.
2. Flusensieb nach jedem Trockenvorgang reinigen.
3. Ist das Flusensieb verstopft, mit Wasser und einer weichen Bürste säubern.

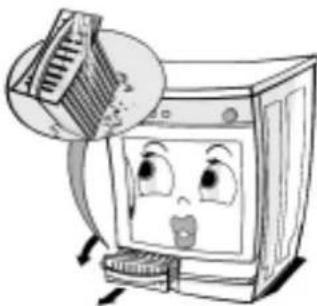

4. Wärmetauscher mindestens vierteljährlich wie folgt reinigen:

5. Tür öffnen und die Taste in der Einfüllöffnung drücken.
   • Die Wärmetauscherklappe springt auf.
   • Die Haltefedern drehen und den Wärmetauscher entnehmen.

6. Staub und Flusen an den Dichtungen und am Wärmetauschergehäuse mit einem feuchten Tuch abwischen.

WARTUNG

• Wärmetauscher unter fließendem Wasser reinigen.
• Zum Wiedereinbauen den Wärmetauscher in sein Gehäuse einsetzen und mit Hilfe der Haltefedern festklemmen.

Anmerkung: Die Aluminiumplatten des Wärmetauschers können sich im Laufe der Zeit verfärben.

1. Staub und Flusen an Türdichtung und Türinnenseite mit einem feuchten Tuch abwischen.

Sollte der Trockner nicht zufriedenstellend arbeiten, überprüfen Sie zunächst folgende Punkte, bevor Sie den Kundendienst rufen:

Trockenvorgang dauert zu lang / Wäsche wird nicht richtig trocken:

• Richtiges Programm bzw. die richtige Trockenzeit gewählt?
• War die eingelegte Wäsche zu naß (Schleuderdrehzahl der Waschmaschine weniger als 800 U/min)?
• Ist das Flusensieb verstopft (Anzeige Flusensieb leuchtet)?
• Ist der Wärmetauscher verschmutzt?
  • Herrscht eine zu hohe Raumtemperatur?
• Nach einem Stromausfall müssen elektronische Trockner neu gestartet werden.

Der Trockner läuft nicht:

• Ist der Stecker in der Steckdose?
  • Liegt ein Stromausfall vor?
• Ist die Sicherung defekt?
• Ist die Trocknertür geschlossen?
• ist eine Trockenzeit oder ein Programm gewählt?
  • Ist die Start-Taste gedrückt?

Anzeige Flusensieb oder Wasserbehälter leuchtet:

• Ist das Flusensieb sauber?
  • Ist der Wasserbehälter leer?

• Ist der Wasserbehälter richtig eingeschoben?

• Ist der Wärmetauscher sauber?
• Wurde die Pumpenposition (zeitgesteuerte Trockner) gewählt (Siehe Abschnitt: "Kondenswasserbehälter")?

Wassertropfen unter dem Gerät:

• Ist der Wärmetauscher richtig eingeschoben?
• Wurden Staub und Flusen von der Dichtung des Wärmetauschers entfernt?
• Wurden Staub und Flusen von der Türdichtung entfernt?

Glühlampe wechseln (sofern vorhanden):

• Funktioniert die Innenbeleuchtung nicht, ist eventuell die Glühlampe defekt sein.
  • Netzstecker ziehen!
• Tür öffnen und Glaskappe in der Trommel abschrauben.
• Glühlampe austauschen und und Glaskappe wieder anbringen.
• Ersatzglühlampe: 15W, 220/240 V, Gewinde E14, zugelassen bis 300°C.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Erst prüfen, ob Sie die Störung selbst beheben können (siehe "Erst einmal selbst prüfen").
2. Programmstart wiederholen, um zu sehen, ob sich die Störung von selbst gegeben hat.

Sollte der Trockner nach Prüfung dieser Punkte trotzdem nicht einwandfrei funktionieren, rufen Sie bitte den Kundendienst in Ihrer Nähe.

Bitte halten Sie folgende Informationen bereit:

• Eine kurze Beschreibung der Störung.
  • Genaue Typenbezeichnung und Modell des Trockners.
  • Die Servicenummer des Trockners (auf der rechten Seite bei geöffneter Tür sichtbar).

SERVICE 0000 000 00000

- Ihre vollständige Anschrift und Telefonnummer.
