Produkttyp	Wäschetrockner (Ablufttrockner)
Marke und Modell	Whirlpool AWZ 226
Abmessungen (B × H × T)	600 × 850 × 560 mm
Gewicht	Ca. 35 kg
Netzanschluss	230 V / 50 Hz, 2000 W
Trommelvolumen	Ca. 100 Liter
Fassungsvermögen (max. Beladung)	6 kg
Programme	Baumwolle (Bügeltrocken, Schranktrocken), Pflegeleicht, Mischwäsche, Zeitprogramme
Zusatzfunktionen	Schonen (Knitterschutz)
Abluftanschluss	Durchmesser 10 cm, max. Länge 3 m mit zwei Bögen
Flusensieb	Ja, nach jedem Trocknen reinigen
Türanschlag	Wechselbar (links/rechts)
Füße	Höhenverstellbar (2 Vorderfüße)
Installation	Freistehend oder als Wasch-Trocken-Säule (mit Set AMH 542)
Mindestabstand zur Wand	10 cm
Umgebungstemperatur	Min. 15 °C, max. 35 °C
Energieeffizienzklasse	B (geschätzt)
KinderSicherheit	Kindersicheres Design (kein spezielles Schloss)
Reinigung und Wartung	Flusensieb reinigen, Gehäuse mit feuchtem Tuch und mildem Reinigungsmittel, keine Scheuermittel
Zubehör (separat erhältlich)	Abluftschlauch-Set AMH 577, Wasch-Trocken-Säulen-Set AMH 542
Garantie	Herstellergarantie gemäß rechtlicher Vorgaben
Konformität	EU-Richtlinie 93/68/EU

Häufig gestellte Fragen - AWZ 226 WHIRLPOOL

Wie installiere ich den Whirlpool AWZ 226 Wäschetrockner?

Stellen Sie den Trockner waagerecht auf festem Untergrund. Halten Sie mindestens 10 cm Abstand zur Rückwand. Für den Abluftanschluss verwenden Sie den mitgelieferten Schlauch oder das Zubehörset AMH 577. Der elektrische Anschluss muss von einem Fachmann gemäß den örtlichen Vorschriften erfolgen.

Wie reinige ich das Flusensieb?

Das Flusensieb sollte nach jedem Trockenvorgang gereinigt werden. Entfernen Sie das Sieb, wischen Sie die Flusen mit der Hand ab oder verwenden Sie eine weiche Bürste. Bei Bedarf mit Wasser und milder Seife spülen und gut trocknen, bevor Sie es wieder einsetzen.

Kann ich den Türanschlag wechseln?

Ja, der Türanschlag ist wechselbar. Ziehen Sie den Netzstecker, öffnen Sie die Tür, entfernen Sie den Kontaktstift und die Scharnierschrauben. Hängen Sie die Tür aus, versetzen Sie die Scharniere auf die gegenüberliegende Seite und setzen Sie den Kontaktstift wieder ein. Eine detaillierte Anleitung finden Sie in der Bedienungsanleitung.

Welche Programme hat der Trockner?

Der Trockner bietet Programme für Baumwolle (Bügeltrocken, Schranktrocken), Pflegeleicht, Mischwäsche sowie Zeitprogramme. Zusätzlich gibt es die Schonen-Funktion für empfindliche Wäsche.

Warum trocknet mein Trockner nicht richtig?

Mögliche Ursachen: Das Flusensieb ist verstopft, der Abluftschlauch ist geknickt oder zu lang, die Beladung ist zu groß, oder die Umgebungstemperatur ist zu niedrig (<15°C). Überprüfen Sie diese Punkte. Reinigen Sie das Sieb und stellen Sie sicher, dass die Luft frei zirkulieren kann.

Kann ich den Trockner auf eine Waschmaschine stellen?

Ja, der Trockner kann mit dem Zubehörsatz AMH 542 auf einer Frontlader-Waschmaschine montiert werden. Achten Sie darauf, dass der Abluftschlauch nicht eingeklemmt wird und waagerecht oder nach oben verläuft.

Was muss ich bei der Entsorgung des alten Geräts beachten?

Der Trockner enthält wiederverwertbare Materialien. Entsorgen Sie ihn gemäß den örtlichen Vorschriften. Machen Sie das Gerät vor der Entsorgung unbrauchbar, indem Sie das Netzkabel durchtrennen.

Wie kann ich Energie sparen?

Trocknen Sie immer volle Beladungen, nutzen Sie die maximale Schleuderdrehzahl der Waschmaschine, reinigen Sie das Flusensieb nach jedem Vorgang, und vermeiden Sie ÜberTrocknung. Stellen Sie den Trockner nicht in kalten Räumen auf (<15°C).

Ist der Trockner kindersicher?

Kinder dürfen nicht mit dem Gerät spielen. Der Trockner verfügt über keine spezielle Kindersicherung, aber die Tür öffnet nicht von außen. Bewahren Sie Kinder fern und lassen Sie den Trockner nie unbeaufsichtigt in Betrieb.

Welches Zubehör ist für den Trockner erhältlich?

Das Abluftschlauch-Set AMH 577 für die Abluftführung und das Wasch-Trocken-Säulen-Set AMH 542 zur Montage auf einer Waschmaschine sind als Zubehör erhältlich.

BEDIENUNGSANLEITUNG AWZ 226 WHIRLPOOL

VOR DEM ERSTEN GEBRAUCH/ANSCHLÜSSE

VORSICHTSMAßNAHMEN UND ALLGEMEINE

EMPFEHLUNGEN

BESCHREIBUNG DES TROCKNERS

ABLUFTANSCHLUSS

WECHSELN DES TÜRANSCHLAGS

VOR DEM ERSTEN GEBRAUCH/ANSCHLÜSSE

1. Auspacken und Überprüfen

• Nach dem Auspacken versichern Sie sich, dass das Gerät keine Transportschäden aufweist. Im Zweifelsfall das Gerät nicht anschließen. Wenden Sie sich an den Kundendienst oder den örtlichen Fachhändler.
• Verpackungsmaterial (Plastiktüten, Polystyrol usw.) nicht in der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

2. Elektrischer Anschluss

• Der elektrische Anschluss muss gemäß der Installationsanleitung des Herstellers und gemäß den üblichen Sicherheitsvorschriften von Fachpersonal vorgenommen werden.
• Der elektrische Anschluss muss in Einklang mit den örtlichen Vorschriften ausgeführt werden.
• Angaben über die zulässige Betriebsspannung, die Leistungsaufnahme und die erforderliche Absicherung finden Sie auf dem rückseitig angebrachten Typenschild.
• Der Hersteller übernimmt keine Haftung für infolge unsachgemäßer Behandlung entstandene Personen- oder Sachschäden.
• Der Trockner muss gemäß den gesetzlichen Bestimmungen geerdet werden.
• Keine Verlängerungskabel oder Mehrfachstecker verwenden.
  • Vor Wartungsarbeiten am Gerät Netzstecker ziehen.
• Geräte mit Transportschäden nicht in Betrieb nehmen. Wenden Sie sich an eine unserer Kundendienststellen.
• Austausch des Netzkabels nur durch den Kundendienst.

3. INSTALLATION

• Den Trockner nicht in Räumen anschließen, in denen er extremen Bedingungen ausgesetzt sein kann. Das sind zum Beispiel: schlechte Be- und Entlüftung, Temperaturen um den Gefrierpunkt, hohe Temperaturen (über 35°C).
  • Die Schutzfolie vom Bedienfeld abziehen.
• Den Trockner waagerecht durch das Einstellen der beiden Vorderfüße aufstellen.
• Das Netzkabel darf nicht zwischen dem Trockner und der Wand eingeklemmt sein.

Wasch-Trockensäule

Der Trockner kann auf eine Frontlader-Waschmaschine aufgesetzt werden. Hierzu den bei Ihrem Fachhändler lieferbaren Zubehörsatz AMH 542 verwenden.

Mindest-Gehäuseabmessungen:

Breite: 600 mm

Höhe: 850 mm

Tiefe: 560 mm

VORSICHTSMAßNAHMEN UND ALLGEMEINE EMPFEHLUNGEN

1. Verpackung

Die Verpackung besteht aus 100% recyclingfähigem Material und ist daher mit dem Recycling-Symbol gekennzeichnet.

2. Energiespartipps

• Immer volle Beladung trocknen: abhängig von Wäscheart und Programm/Trockenzeit.
• Immer die maximal zulässige Schleuderdrehzahl der Waschmaschine nutzen. Sie sparen Zeit und Energie beim anschließenden Trocknen.
  • Die Wäsche nicht übertrocknen.
  • Das Flusensieb nach jedem Trockenvorgang säubern.
• Den Trockner nicht in einem sehr kalten Raum (minimal Temperatur 15 °C) aufstellen.
• Immer das geeignete Programm/die geeignete Trockenzeit für die Wäsche wählen, um die gewünschte Trocknung zu erreichen.
  • Die Zusatzfunktion Schonen nur bei kleinen Beladungsmengen wählen.
• Trocknen Sie z. B. Baumwolle Bügeltrocken und Schranktrocken zusammen. Beginnen Sie mit der Programmeinstellung Bügeltrocken/Trockenzeit, entnehmen Sie die Bügelwäsche am Ende und trocknen Sie die verbleibende Wäsche mit der Einstellung Schranktrocken zu Ende.

3. Entsorgung von Verpackung und alten Geräten.

Der Trockner wurde aus wiederverwertbaren Materialien hergestellt. Den Trockner bei einer späteren Verschrottung einer ordnungsgemäßen und damit umweltgerechten Entsorgung entsprechend den örtlichen Vorschriften zuführen.

- Vor dem Verschrotten den Trockner durch Abschneiden des Netzkabels funktionsuntüchtig machen.

4. Kindersicherheit:

Kinder dürfen nicht mit dem Trockner spielen.

5. Allgemeine Empfehlungen:

• Den Programm-/Zeitwahlschalter nach Gebrauch stets auf "0" stellen. Auf diese Weise kann der Trockner nicht versehentlich in Betrieb gesetzt werden.
• Vor Säuberung oder Wartung den Trockner ausschalten und Netzstecker ziehen.

• Zur äußeren Reinigung des Trockners ein neutrales Reinigungsmittel und ein feuchtes Tuch verwenden.
  • Keine Scheuermittel benutzen.

• Flusen an der Tür und der Türdichtung mit einem feuchten Tuch abwischen.

• Falls sich die Maschen des Flusensiebs zugesetzt haben, es mit Wasser und einer weichen Bürste reinigen.
• Falls erforderlich, kann das Netzkabel durch ein baugleiches Kabel ersetzt werden, das über unseren Kundendienst erhältlich ist. Das Netzkabel darf nur von Fachpersonal ausgewechselt werden.

EU-Konformitätserklärung

Dieser Trockner entspricht in Konstruktion, Ausführung und Lieferzustand den Sicherheitsvorschriften der EU-Richtlinie:

• 93/68/EU.

- Der Trockner darf nur für den vorgeschriebenen Gebrauch im Haushalt verwendet werden.

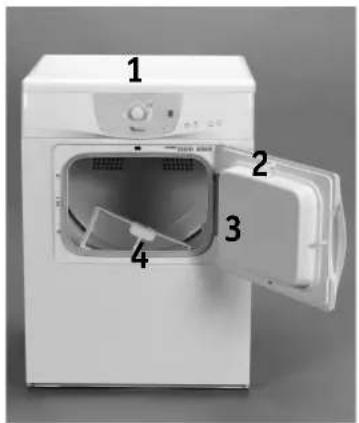

BESCHREIBUNG DES TROCKNERS

1. Arbeitsfläche
2. Kontaktstift
3. Tür Öffnen der Tür: Am Griff ziehen Schließen der Tür: Leicht bis zum Anschlag zudrücken.
4. Flusensieb

ABLUFTANSCHLUSS

Abhängig vom Gerätemodell befindet sich der Abluftschlauch zusammen mit einem Adapter in der Trommel.

Hinweis: Falls der Abluftschlauch nicht mitgeliefert wird, können Sie den bei Ihrem Händler erhältlichen Zubehörsatz AMH 577 verwenden.

Montage des Abluftschlauchs

1. Legen Sie ein Handtuch oder das Verpackungsmaterial rechts neben den Trockner.
2. Kippen Sie den Trockner rechtsseitig auf das Handtuch oder das Verpackungsmaterial.
3. Drücken Sie den Adapter in den Schlauch (siehe Abbildung). Schieben Sie den Adapter auf das Anschlußstück im Trocknerboden und verrasten Sie den Adapter (siehe Abbildung).

Abluftführung ins Freie

• Führen Sie den Abluftschlauch ohne ihn abzuknicken ins Freie (Innendurchmesser 10 cm, maximale Länge mit zwei Bögen 3 m).
• Stellen Sie sicher, dass der Abluftschlauch bei Installation auf einer Waschmaschine nicht durchhängt und eingeklemmt wird. Er sollte stets waagerecht oder nach oben weisend angebracht werden.
• Schließen Sie den Abluftschlauch nicht an mit Fliegengittern geschützte Abluftsysteme an. Diese können sich zusetzen und eine Betriebsstörung des Trockners verursachen.
• Schließen Sie den Abluftschlauch nicht an ein Kaminsystem an.
• Schließen Sie den Abluftschlauch nicht an das Heizungssystem an. Schließen Sie den Schlauch nur an feuchtigkeitsisiolierte Abluftsysteme an.

Betrieb des Trockners ohne Abluftschlauch

• Verwenden Sie den Trockner nur in großen und gut belüfteten Räumen.
  • Halten Sie den Raum frei von Staub.
  Zwischen der Trocknerrückseite und der Stellwand muss ein Mindestabstand von 10 cm eingehalten werden.

Wechseln des Türanschlags

1. Netzstecker ziehen.
2. Tür öffnen.
3. Mit einem Schraubendreher den Kontaktstift an der Türinnenseite (oben) um 90° drehen und herausnehmen.
4. Die beiden Schrauben am Türscharnier herausdrehen und die Tür aushängen.
5. Die beiden Schrauben oberhalb und unterhalb der Türverriegelung herausdrehen.
6. Entfernen der Türverriegelung:

Mit einem Schraubendreher die kleine Rippe in der oberen Öffnung herunterdrücken und die Verriegelung nach vorne abnehmen.

1. Wechseln des Türanschlags:

Tür auf der gewünschten Seite mit den beiden Schrauben befestigen.

Türverriegelung auf der gegenüberliegenden Seite einhängen und einrasten.

Die beiden Schrauben oberhalb und unterhalb der Türverriegelung festschrauben.

1. Kontaktstift an der Türinnenseite (oben) wieder einsetzen.
