Produkttyp	Wäschetrockner
Marke	Whirlpool
Modell	AWZ Expert AI
Gehäusemaße (B x H x T)	600 mm x 850 mm x 560 mm
Gewicht (ca.)	45 kg
Fassungsvermögen (ca.)	8 kg
Spannung / Frequenz	230 V / 50 Hz
Leistungsaufnahme (ca.)	2500 W
Schutzart	IPX4
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Zeitprogramme, Bügeltrocken, Schranktrocken
Besondere Funktionen	Expert AI, Knitterschutz, Startzeitvorwahl, Schonen
Trocknungssystem	Ablufttrockner
Abluftanschluss	Schlauch (Innendurchmesser 100 mm, max. Länge 3 m)
Türanschlag	Wechselbar (rechts/links)
Flusensieb	Nach jedem Trockenvorgang reinigen
Kindersicherung	Ja (Tastensperre am Bedienfeld)
Energieeffizienzklasse	A++
Zubehör (optional)	Abluftschlauch AMH 577, Säulenverbindung AMH 542
Umgebungstemperatur min./max.	15 °C / 35 °C
Netzkabel	Ersatzteil, nur durch Fachpersonal austauschbar
Konformität	EU-Richtlinie 93/68/EU

Häufig gestellte Fragen - AWZ Expert AI WHIRLPOOL

Wie installiere ich den Abluftschlauch?

Legen Sie ein Handtuch rechts neben den Trockner, kippen Sie ihn auf die Seite und drücken Sie den Adapter in den Schlauch. Schieben Sie den Adapter auf das Anschlussstück im Trocknerboden und rasten Sie ihn ein. Führen Sie den Schlauch ohne Knicke ins Freie (max. 3 m Länge).

Wie wechsle ich den Türanschlag?

Ziehen Sie den Netzstecker, öffnen Sie die Tür, drehen Sie den Kontaktstift um 90° und entfernen Sie ihn. Lösen Sie die Scharnierschrauben und die Verriegelungsschrauben. Entfernen Sie die Türverriegelung durch Herunterdrücken einer Rippe. Setzen Sie die Tür auf der gewünschten Seite wieder ein und montieren Sie die Verriegelung gegenüber.

Wie reinige ich das Flusensieb?

Entfernen Sie das Flusensieb nach jedem Trockenvorgang und reinigen Sie es mit einem weichen Tuch. Bei verstopften Maschen waschen Sie es mit Wasser und einer weichen Bürste.

Welche Programme hat der Trockner?

Der Trockner bietet Programme für Baumwolle (Bügeltrocken, Schranktrocken), Pflegeleicht, Feinwäsche und Zeitprogramme. Zudem gibt es die Funktionen Expert AI und Schonen.

Wie kann ich Energie sparen?

Trocknen Sie immer volle Ladungen, nutzen Sie die maximale Schleuderdrehzahl der Waschmaschine, vermeiden Sie Übertrocknung, reinigen Sie das Flusensieb nach jedem Vorgang und wählen Sie das passende Programm.

Darf ich den Trockner auf eine Waschmaschine stellen?

Ja, mit dem Zubehörsatz AMH 542 können Sie den Trockner auf eine Frontlader-Waschmaschine aufsetzen. Stellen Sie sicher, dass der Abluftschlauch nicht eingeklemmt ist.

Was muss ich bei der Entsorgung beachten?

Trennen Sie das Gerät vom Stromnetz, schneiden Sie das Netzkabel ab und entsorgen Sie es umweltgerecht entsprechend den örtlichen Vorschriften. Verpackungsmaterial ist recyclingfähig.

Wie schütze ich Kinder vor dem Trockner?

Stellen Sie sicher, dass Kinder nicht mit dem Trockner spielen. Nutzen Sie die Kindersicherung (Tastensperre) am Bedienfeld, falls vorhanden.

Was tun bei Transportschäden?

Schließen Sie das Gerät nicht an, wenn Transportschäden sichtbar sind. Wenden Sie sich an den Kundendienst oder den Fachhändler.

Kann ich den Abluftschlauch an ein Kaminsystem anschließen?

Nein, schließen Sie den Abluftschlauch nicht an Kaminsysteme, Heizungsanlagen oder mit Fliegengittern geschützte Abluftsysteme an. Nur an feuchtigkeitsisolierte Abluftsysteme.

BEDIENUNGSANLEITUNG AWZ Expert AI WHIRLPOOL

VOR DEM ERSTEN GEBRAUCH/ANSCHLÜSSE

VORSICHTSMAßNAHMEN UND ALLGEMEINE

EMPFEHLUNGEN

BESCHREIBUNG DES TROCKNERS

ABLUFTANSCHLUSS

WECHSELN DES TÜRANSCHLAGS

VOR DEM ERSTEN GEBRAUCH/ANSCHLÜSSE

1. Auspacken und Überprüfen

• Nach dem Auspacken versichern Sie sich, dass das Gerät keine Transportschäden aufweist. Im Zweifelsfall das Gerät nicht anschließen. Wenden Sie sich an den Kundendienst oder den örtlichen Fachhändler.
• Verpackungsmaterial (Plastiktüten, Polystyrol usw.) nicht in der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

2. Elektrischer Anschluss

• Der elektrische Anschluss muss gemäß der Installationsanleitung des Herstellers und gemäß den üblichen Sicherheitsvorschriften von Fachpersonal vorgenommen werden.
• Der elektrische Anschluss muss in Einklang mit den örtlichen Vorschriften ausgeführt werden.
• Angaben über die zulässige Betriebsspannung, die Leistungsaufnahme und die erforderliche Absicherung finden Sie auf dem rückseitig angebrachten Typenschild.
• Der Hersteller übernimmt keine Haftung für infolge unsachgemäßer Behandlung entstandene Personen- oder Sachschäden.
• Der Trockner muss gemäß den gesetzlichen Bestimmungen geerdet werden.
• Keine Verlängerungskabel oder Mehrfachstecker verwenden.
  • Vor Wartungsarbeiten am Gerät Netzstecker ziehen.
• Geräte mit Transportschäden nicht in Betrieb nehmen. Wenden Sie sich an eine unserer Kundendienststellen.
• Austausch des Netzkabels nur durch den Kundendienst.

3. INSTALLATION

• Den Trockner nicht in Räumen anschließen, in denen er extremen Bedingungen ausgesetzt sein kann. Das sind zum Beispiel: schlechte Be- und Entlüftung, Temperaturen um den Gefrierpunkt, hohe Temperaturen (über 35°C).
  • Die Schutzfolie vom Bedienfeld abziehen.
• Den Trockner waagerecht durch das Einstellen der beiden Vorderfüße aufstellen.
• Das Netzkabel darf nicht zwischen dem Trockner und der Wand eingeklemmt sein.

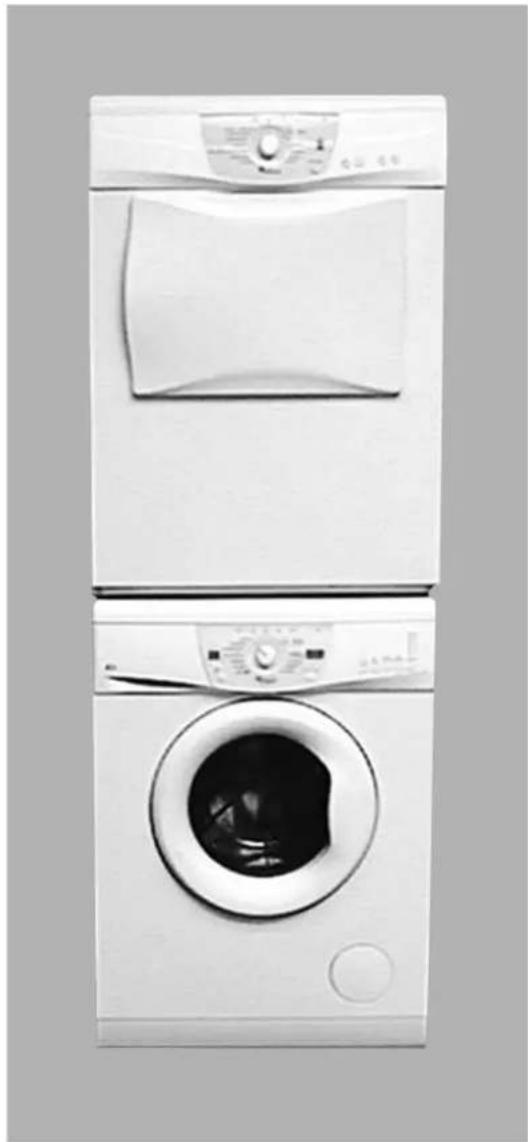

Wasch-Trockensäule

Der Trockner kann auf eine Frontlader-Waschmaschine aufgesetzt werden. Hierzu den bei Ihrem Fachhändler lieferbaren Zubehörsatz AMH 542 verwenden.

Mindest-Gehäuseabmessungen:

Breite: 600 mm

Höhe: 850 mm

Tiefe: 560 mm

VORSICHTSMAßNAHMEN UND ALLGEMEINE EMPFEHLUNGEN

1. Verpackung

Die Verpackung besteht aus 100% recyclingfähigem Material und ist daher mit dem Recycling-Symbol gekennzeichnet.

2. Energiespartipps

• Immer volle Beladung trocknen: abhängig von Wäscheart und Programm/Trockenzeit.
• Immer die maximal zulässige Schleuderdrehzahl der Waschmaschine nutzen. Sie sparen Zeit und Energie beim anschließenden Trocknen.
  • Die Wäsche nicht übertrocknen.
  • Das Flusensieb nach jedem Trockenvorgang säubern.
• Den Trockner nicht in einem sehr kalten Raum (minimal Temperatur 15 °C) aufstellen.
• Immer das geeignete Programm/die geeignete Trockenzeit für die Wäsche wählen, um die gewünschte Trocknung zu erreichen.
  • Die Zusatzfunktion Schonen nur bei kleinen Beladungsmengen wählen.
• Trocknen Sie z. B. Baumwolle Bügeltrocken und Schranktrocken zusammen. Beginnen Sie mit der Programmeinstellung Bügeltrocken/Trockenzeit, entnehmen Sie die Bügelwäsche am Ende und trocknen Sie die verbleibende Wäsche mit der Einstellung Schranktrocken zu Ende.

3. Entsorgung von Verpackung und alten Geräten.

Der Trockner wurde aus wiederverwertbaren Materialien hergestellt. Den Trockner bei einer späteren Verschrottung einer ordnungsgemäßen und damit umweltgerechten Entsorgung entsprechend den örtlichen Vorschriften zuführen.

- Vor dem Verschrotten den Trockner durch Abschneiden des Netzkabels funktionsuntüchtig machen.

4. Kindersicherheit:

Kinder dürfen nicht mit dem Trockner spielen.

5. Allgemeine Empfehlungen:

• Den Programm-/Zeitwahlschalter nach Gebrauch stets auf "0" stellen. Auf diese Weise kann der Trockner nicht versehentlich in Betrieb gesetzt werden.
• Vor Säuberung oder Wartung den Trockner ausschalten und Netzstecker ziehen.

• Zur äußeren Reinigung des Trockners ein neutrales Reinigungsmittel und ein feuchtes Tuch verwenden.
  • Keine Scheuermittel benutzen.

• Flusen an der Tür und der Türdichtung mit einem feuchten Tuch abwischen.

• Falls sich die Maschen des Flusensiebs zugesetzt haben, es mit Wasser und einer weichen Bürste reinigen.
• Falls erforderlich, kann das Netzkabel durch ein baugleiches Kabel ersetzt werden, das über unseren Kundendienst erhältlich ist. Das Netzkabel darf nur von Fachpersonal ausgewechselt werden.

EU-Konformitätserklärung

Dieser Trockner entspricht in Konstruktion, Ausführung und Lieferzustand den Sicherheitsvorschriften der EU-Richtlinie:

• 93/68/EU.

- Der Trockner darf nur für den vorgeschriebenen Gebrauch im Haushalt verwendet werden.

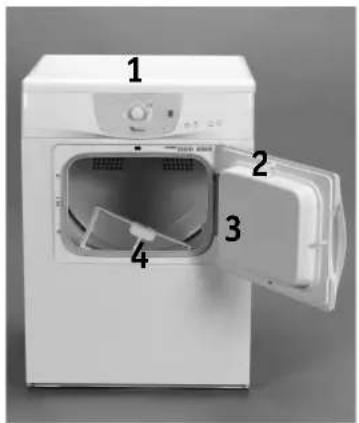

BESCHREIBUNG DES TROCKNERS

1. Arbeitsfläche
2. Kontaktstift
3. Tür Öffnen der Tür: Am Griff ziehen Schließen der Tür: Leicht bis zum Anschlag zudrücken.
4. Flusensieb

ABLUFTANSCHLUSS

Abhängig vom Gerätemodell befindet sich der Abluftschlauch zusammen mit einem Adapter in der Trommel.

Hinweis: Falls der Abluftschlauch nicht mitgeliefert wird, können Sie den bei Ihrem Händler erhältlichen Zubehörsatz AMH 577 verwenden.

Montage des Abluftschlauchs

1. Legen Sie ein Handtuch oder das Verpackungsmaterial rechts neben den Trockner.
2. Kippen Sie den Trockner rechtsseitig auf das Handtuch oder das Verpackungsmaterial.
3. Drücken Sie den Adapter in den Schlauch (siehe Abbildung). Schieben Sie den Adapter auf das Anschlußstück im Trocknerboden und verrasten Sie den Adapter (siehe Abbildung).

Abluftführung ins Freie

• Führen Sie den Abluftschlauch ohne ihn abzuknicken ins Freie (Innendurchmesser 10 cm, maximale Länge mit zwei Bögen 3 m).
• Stellen Sie sicher, dass der Abluftschlauch bei Installation auf einer Waschmaschine nicht durchhängt und eingeklemmt wird. Er sollte stets waagerecht oder nach oben weisend angebracht werden.
• Schließen Sie den Abluftschlauch nicht an mit Fliegengittern geschützte Abluftsysteme an. Diese können sich zusetzen und eine Betriebsstörung des Trockners verursachen.
• Schließen Sie den Abluftschlauch nicht an ein Kaminsystem an.
• Schließen Sie den Abluftschlauch nicht an das Heizungssystem an. Schließen Sie den Schlauch nur an feuchtigkeitsisiolierte Abluftsysteme an.

Betrieb des Trockners ohne Abluftschlauch

• Verwenden Sie den Trockner nur in großen und gut belüfteten Räumen.
  • Halten Sie den Raum frei von Staub.
  Zwischen der Trocknerrückseite und der Stellwand muss ein Mindestabstand von 10 cm eingehalten werden.

Wechseln des Türanschlags

1. Netzstecker ziehen.
2. Tür öffnen.
3. Mit einem Schraubendreher den Kontaktstift an der Türinnenseite (oben) um 90° drehen und herausnehmen.
4. Die beiden Schrauben am Türscharnier herausdrehen und die Tür aushängen.
5. Die beiden Schrauben oberhalb und unterhalb der Türverriegelung herausdrehen.
6. Entfernen der Türverriegelung:

Mit einem Schraubendreher die kleine Rippe in der oberen Öffnung herunterdrücken und die Verriegelung nach vorne abnehmen.

1. Wechseln des Türanschlags:

Tür auf der gewünschten Seite mit den beiden Schrauben befestigen.

Türverriegelung auf der gegenüberliegenden Seite einhängen und einrasten.

Die beiden Schrauben oberhalb und unterhalb der Türverriegelung festschrauben.

1. Kontaktstift an der Türinnenseite (oben) wieder einsetzen.
