Produkttyp	Schaltnetzteil
Hersteller	Phoenix Contact
Modell	STEP-PS/1AC/24DC/0,75
Eingangsspannungsbereich	100 - 240 V AC (Weitbereichseingang)
Eingangsfrequenz	50/60 Hz
Ausgangsspannung	24 V DC
Ausgangsstrom	0,75 A
Ausgangsleistung	18 W
Wirkungsgrad	typ. 85 %
Abmessungen (B x H x T)	ca. 22,5 x 90 x 100 mm
Gewicht	ca. 0,2 kg
Schutzart	IP20
Betriebstemperatur	-25 °C bis +70 °C
Lagertemperatur	-40 °C bis +85 °C
Kühlung	Freie Konvektion (lüfterlos)
Anschlussart	Federzugklemmen (Push-in)
LED-Anzeige	Grüne LED für Ausgangsspannung OK
Überlastschutz	Ja, mit automatischer Rückstellung
Kurzschlussschutz	Ja
Überspannungsschutz	Ja
Isolationsspannung	4 kV AC (Eingang/Ausgang)
Montage	Auf Hutschiene (TS35)
Zertifikate	CE, UL (typisch)

Häufig gestellte Fragen - STEP-PS/1AC/24DC/0 75 Phoenix Contact

Wie schließe ich das Netzteil an?

Verbinden Sie die Eingangsklemmen (L und N) mit dem Stromnetz (100-240 V AC) und die Ausgangsklemmen (+ und -) mit Ihrer Last. Achten Sie auf korrekte Polarität.

Was bedeutet die grüne LED?

Die grüne LED leuchtet, wenn die Ausgangsspannung stabil im Sollbereich liegt und das Netzteil ordnungsgemäß arbeitet.

Kann ich mehrere Netzteile in Reihe schalten?

Ja, Sie können mehrere Netzteile in Reihe schalten, um eine höhere Gesamtspannung zu erreichen. Beachten Sie dabei die maximal zulässige Spannung und den Überspannungsschutz.

Ist das Netzteil für den Außeneinsatz geeignet?

Nein, das Netzteil hat die Schutzart IP20, d.h. es ist nur für den Einsatz in trockenen Innenräumen geeignet. Vermeiden Sie Feuchtigkeit und Staub.

Welche Sicherungen sind erforderlich?

Wir empfehlen eine Sicherung (z.B. T1A) im Eingangskreis, um das Netzteil vor Überspannungen zu schützen. Die Sicherung sollte den Strom des Netzteils angemessen dimensioniert sein.

Wie hoch ist der Wirkungsgrad?

Der typische Wirkungsgrad beträgt etwa 85 %, je nach Last und Umgebungstemperatur.

Was passiert bei Überlast?

Bei Überlast schaltet das Netzteil automatisch ab (Überlastschutz). Nach Beseitigung der Überlast und kurzer Abkühlzeit schaltet es sich wieder ein.

Kann ich die Ausgangsspannung einstellen?

Nein, die Ausgangsspannung ist fest auf 24 V DC eingestellt und kann nicht verändert werden.

Ist das Netzteil kurzschlussfest?

Ja, das Netzteil ist kurzschlussfest. Bei Kurzschluss wird der Ausgang abgeschaltet, nach Fehlerbehebung erfolgt automatische Wiederherstellung.

Wie reinige ich das Gerät?

Reinigen Sie das Netzteil mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten, die in das Gerät eindringen könnten.

BEDIENUNGSANLEITUNG STEP-PS/1AC/24DC/0 75 Phoenix Contact

Primär getaktete Stromversorgung, 1AC, Ausgangsstrom 0,75 A

INTERFACE

Datenblatt

103297_de_00

1 B e s c h r e Merkmale u n g

STEP POWER-Stromversorgungen – für die Gebäude-technik

Die kompakten Stromversorgungen der neuen STEP POWER-Generation eignen sich aufgrund ihrer Bauform speziell für Installationsverteiler und flache Bedienpulte. Die Netzteile sind mit 24 V DC Ausgangsspannung in vier Leistungsklassen und Baubreiten sowie den Sonderspannungen 5, 12, 15 und 48 V DC verfügbar. Mit ihrem hohen Wirkungsgrad und den geringen Stand-by-Verlusten wird eine hohe Energieeffizienz erzielt.

– Einfache Montage auf der Tragschiene und an der Wand

– Maximale Energieeffizienz durch geringe Leerlauf-Verluste

- Schnelle Inbetriebnahme mit LED-Funktionsüberwachung

– Hohe Betriebssicherheit durch lange Netzausfallüberbrückung unter Volllast und hohe MTBF (> 500.000 h)

- Weltweit einsetzbar in allen Industriezweigen durch Weitbereichseingang und internationales Zulassungspaket

- Großer Temperaturbereich von -25 °C bis +70 °C

- Parallelschaltbar zur Leistungserhöhung und Redundanz

EXPLOSIONSGEFAHR

Betriebsmittel nur entfernen, wenn es sich im spannungslosen Zustand und im nicht explosionsgefährdeten Bereich befindet!

GEFAHR

Im Gerät befinden sich Bauelemente mit lebensgefährlicher Spannung und hoher gespeicherter Energie! Niemals bei anliegender Spannung arbeiten!

Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.

Diese steht unter der Adresse www.download.phoenixcontact.de zum Download bereit.

2 Inhaltsverzeichnis

1 Beschreibung ....1
2 Inhaltsverzeichnis....2
3 Bestelldaten ....3
4 Technische Daten ....3
5 Aufbau....6
6 Blockschaltbild 7
7 Sicherheitshinweise ....7
8 Installation....8
9 Einbaulage 8
10 Montage auf Tragschiene....9

Montage....9

Demontage 9

11 Anschluss an verschiedene Systeme....9
12 Eingang....10

Absicherung der Primärseite....10

Empfohlene Vorsicherung zum Leitungsschutz 10

13 Ausgang....10

Absicherung der Sekundärseite....10

14 Signalisierung....11
15 Funktion .... 11

Ausgangskennlinie....11

Temperaturverhalten....11

Parallelbetrieb....12

Redundanzbetrieb 12

Leistungserhöhung 12

3 Bestelldaten

Beschreibung Typ Art.-Nr. VPE

Primär getaktete Stromversorgung, 1AC, Ausgangsstrom 0,75 A STEP-PS/1AC/24DC/0.75 2868635 1

4 Technische Daten

Eingangsdaten

Eingangsnennspannungsbereich 100 V AC ... 240 V AC

Eingangsspannungsbereich AC 85 V AC ... 264 V AC

Eingangsspannungsbereich DC 95 V DC ... 250 V DC

Frequenzbereich AC 45 Hz ... 65 Hz

Frequenzbereich DC 0 Hz

Stromaufnahme ca. 0,3 A (120 V AC)

Einschaltstrombegrenzung

I^2t

Netzausfallüberbrückung

Einschaltzeit typisch

Schutzbeschaltung

Eingangssicherung, eingebaut

Empfohlene Vorsicherung zum Leitungsschutz

ca. 0,2 A (230 V AC)

< 15 A (typisch)

< 0,1 A^2s

> 15 ms (bei 120 V AC)

> 70 ms (bei 230 V AC)

< 0,5 s

Transientenüberspannungsschutz Varistor

1,25 A (träge, intern)

6 A (Charakteristik B)

10 A (Charakteristik B)

16 A (Charakteristik B)

Ausgangsdaten

Nennausgangsspannung

Ausgangsstrom

Derating

Regelabweichung

Verlustleistung Nennlast maximal

Verlustleistung Leerlauf maximal

Wirkungsgrad

Anstiegszeit

Restwelligkeit

Schaltspitzen

Parallelschaltbarkeit

Serienschaltbarkeit nein

Überspannungsschutz gegen interne Überspannungen

Rückeinspeisungsfestigkeit

24 V DC ± 1 %

0,75 A (-25 °C ... 70 °C)

0,83 A (-25 °C ... 40 °C)

1,4 A (maximaler Ausgangsstrom)

ab +60 °C: 2,5 % pro Kelvin

< 1 % (Laständerung statisch 10 % ... 90 %)

< 2 % (Laständerung dynamisch 10 % ... 90 %)

< 0,1 % (Eingangsspannungsänderung ± 10 % )

3,6 W

0,5 W

> 84 % (bei 230 V AC und Nennwerten)

< 0,5 s ( U_OUT (10 % ... 90 %))

< 75 mVSS (bei Nennwerten)

< 75 mVSS

ja, zur Redundanz und Leistungserhöhung

ja, begrenzt auf ca. 35 V DC

max. 35 V DC

Signalausgang DC-OK, aktiv

Statusanzeige

LED "DC OK" grün / U_OUT > 21,5 V: LED leuchtet

Allgemeine Daten

Isolationsspannung Eingang/Ausgang 4 kV AC (Typprüfung)	2 kV AC (Stückprüfung)
Isolationsspannung Eingang/PE 3,5 kV AC (Typprüfung)	2 kV AC (Stückprüfung)
Isolationsspannung Ausgang/PE 500 V DC (Stückprüfung)
Schutzart IP20
Schutzklasse II
MTBF > 500000 h nach IEC 61709 (SN 29500)
Material Gehäuse Polycarbonat
Material Fußriegel Kunststoff POM
Abmessungen B / H / T (Lieferzustand) 36 mm / 90 mm / 61 mm
Gewicht 0,1 kg

Umgebungsbedingungen

Umgebungstemperatur (Betrieb) -25 °C ... 70 °C (> 55 °C Derating)
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb)	95 % (bei 25 °C, keine Betauung)
Vibration (Betrieb) < 15 Hz, Amplitude ±2,5 mm nach IEC 60068-2-6	15 Hz ... 150 Hz, 2,3g, 90 min.
Schock	30g je Raumrichtung, nach IEC 60068-2-27
Verschmutzungsgrad nach EN 50178	2
Klimaklasse	3K3 (nach EN 60721)

Normen

Elektrische Ausrüstung von Maschinen	EN 60204
Sicherheitstransformatoren für Schaltnetzteile	IEC 61558-2-17
Elektrische Sicherheit (von Einrichtungen der Informationstechnik)	IEC 60950/VDE 0805 (SELV)
Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln	EN 50178/VDE 0160 (PELV)
Schutzkleinspannung	IEC 60950 (SELV) und EN 60204 (PELV)
Sichere Trennung	DIN VDE 0100-410DIN VDE 0106-1010
Schutz gegen elektrischen Schlag	DIN 57100-410
Schutz gegen gefährliche Körperströme, Grundanforderungen für sichere Trennung in elektrischen Betriebsmitteln	DIN VDE 0106-101
Begrenzung Netz-Oberschwingungsströme	EN 61000-3-2
Zertifikat	CB-Scheme

Zulassungen

UL-Zulassungen	UL Listed UL 508
	UL/C-UL Recognized UL 60950

Konformität zur EMV-Richtlinie 2004/108/EG
Störfestigkeit nach EN 61000-6-2
Entladung statischer Elektrizität EN 61000-4-2
	Gehäuse Level 3
	Kontaktentladung ± 6 kV (Kontaktentladung)
	Luftentladung ± 8 kV (Luftentladung)
	Bemerkung Kriterium B
Elektromagnetisches HF-Feld EN 61000-4-3
	Gehäuse Level 4
	Frequenzbereich 80 MHz ... 3000 MHz
	Feldstärke 10 V/m
	Bemerkung Kriterium A
Schnelle Transienten (Burst) EN 61000-4-4
	Eingang 4 kV (Level 4 - unsymmetrisch)
	Ausgang 2 kV (Level 3 - unsymmetrisch)
	Bemerkung Kriterium B
Stoßstrombelastungen (Surge) EN 61000-4-5
	Eingang 4 kV (unsymmetrisch: Leitung gegen Erde)2 kV (symmetrisch: Leitung gegen Leitung)
	Ausgang 2 kV (Level 3 - unsymmetrisch: Leitung gegen Erde)1 kV (Level 3 - symmetrisch: Leitung gegen Leitung)
	Bemerkung Kriterium B
Leitungsgeführte Beeinflussung	EN 61000-4-6
	Eingang/Ausgang	Level 3 - unsymmetrisch
	Frequenzbereich 10 kHz ... 80 MHz
	Spannung	10 V
	Bemerkung Kriterium A
Spannungseinbrüche	EN 61000-4-11
	Eingang (Netzausfallüberbrückung > 20 ms)
	Bemerkung Kriterium A
Störaussendung nach EN 61000-6-3
Funkstörspannung nach EN 55011		EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich / EMC 1
Funkstörstrahlung nach EN 55011		EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich / EMC 1

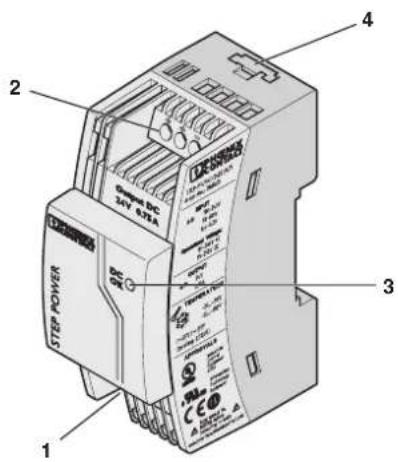

5 A u f b a u

1 AC-Eingang
2 DC-Ausgang
3 LED "DC OK"
4 Universal-Rastfuß für EN-Tragschienen und zur Wandmontage

[mm^2] AWG [Nm]

starr flexibel Drehmoment

Eingangsnennspannungsbereich 100 V AC ... 240 V AC

Eingangsspannungsbereich AC

Eingangsspannungsbereich DC

Frequenzbereich AC

Frequenzbereich DC

Eingangssicherung, eingebaut

Empfohlene Vorsicherung zum Leitungsschutz

Anschlussart

Abisolierlänge

85 V AC ... 264 V AC

95 V DC ... 250 V DC

45 Hz ... 65 Hz

0 Hz

1,25 A (träge, intern)

6 A (Charakteristik B)

10 A (Charakteristik B)

16 A (Charakteristik B)

Schraubanschluss

6,5 mm

Ausgangsdaten

Nennausgangsspannung	24 V DC ±1 %
Ausgangsstrom	0,75 A (-25 °C ... 70 °C)0,83 A (-25 °C ... 40 °C)1,4 A (maximaler Ausgangsstrom)
Anschlussart	Schraubanschluss
Abisolierlänge	6,5 mm

6 Blockschaltbild

7 Sicherheitshinweise

EXPLOSIONSGEFAHR

Betriebsmittel nur entfernen, wenn es sich im spannungslosen Zustand und im nicht explosionsgefährdeten Bereich befindet!

GEFAHR

Im Gerät befinden sich Bauelemente mit lebensgefährlicher Spannung und hoher gespeicherter Energie! Niemals bei anliegender Spannung arbeiten!

WARNUNG

Beachten Sie vor der Inbetriebnahme:

Der Netzanschluss muss fachgerecht ausgeführt und der Schutz gegen elektrischen Schlag sichergestellt sein!

Das Gerät muss nach den Bestimmungen der EN 60950 außerhalb der Stromversorgung spannungslos schaltbar sein (z. B. durch den primärseitigen Leitungsschutz)!

Alle Zuleitungen müssen ausreichend abgesichert und dimensioniert sein!

Alle Ausgangsleitungen müssen dem max. Ausgangstrom des Gerätes entsprechend dimensioniert oder gesondert abgesichert sein!

Ausreichend Konvektion muss gewährleistet sein!

VORSICHT

Die Stromversorgungen sind Einbaugeräte. Die Installation und Inbetriebnahme darf nur von entsprechend qualifiziertem Fachpersonal durchgeführt werden. Dabei sind die jeweiligen landesspezifischen Vorschriften einzuhalten.

8 Installation

ACHTUNG

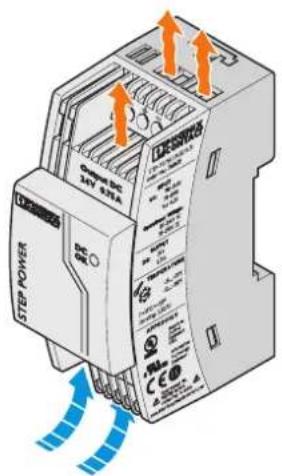

Um eine ausreichende Konvektion zu gewährleisten, empfehlen wir einen Mindestabstand von 30 mm in vertikaler Richtung zu anderen Geräten.

Die Stromversorgung ist auf alle Tragschienen nach EN 60715 aufrastbar, auch eine Wandbefestigung ist möglich. Das Gerät muss waa- gerecht montiert werden (Anschlussklemmen oben und unten).

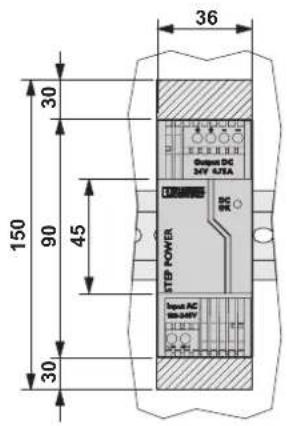

9 E i n b a u l a g e

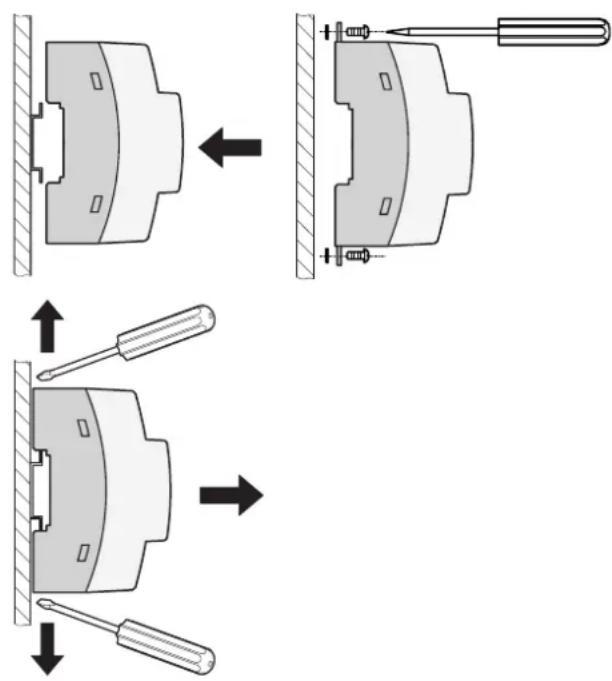

10 Montage auf Tragschiene

Zur Montage auf einer EN-Tragschiene rasten Sie das Gerät gerade auf die Tragschiene auf.

Wenn die Stromversorgung direkt auf einer ebenen Fläche befestigt werden soll, drücken Sie die orangefarbenen Fußriegel nach oben und unten. Legen Sie eine Unterlegscheibe zwischen die ausgezogenen Fußriegel und den ebenen Untergrund (Außendurchmesser max. 8,5 mm, Dicke max.

1,3 mm, z. B. Federring für M4 nach DIN 127-B oder Zahn-scheibe nach DIN 6797).

Befestigen Sie das Gerät anschließend mit zwei Schrauben (Gewindedurchmesser max. 4 mm, Kopfdurchmesser max. 8,5 mm).

Demontage

Zur Demontage von der EN-Tragschiene drücken Sie die orangefarbenen Fußriegel nach außen und ziehen das Gerät von der Tragschiene ab.

Bei Wandmontage lösen Sie die Schrauben und drücken die Fußriegel anschließend wieder nach innen.

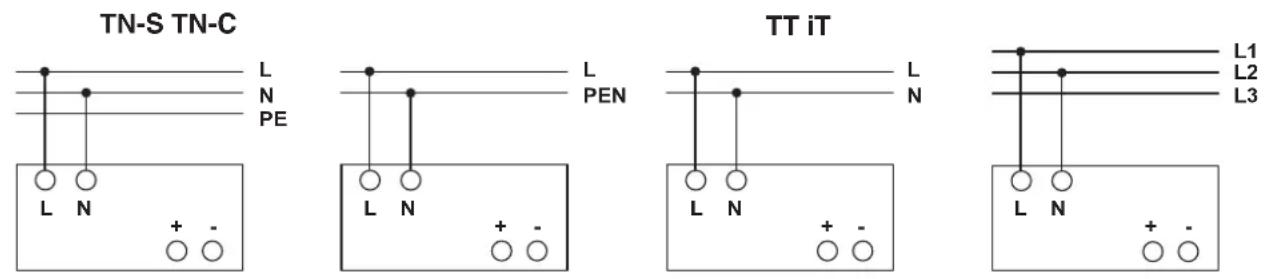

11 Anschluss an verschiedene Systeme

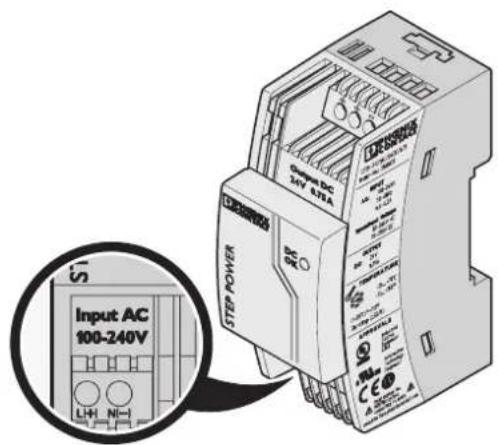

Der Anschluss für 100 V AC ... 240 V AC erfolgt über die Schraubverbindungen L und N.

Das Gerät kann an 1-phasigen Wechselstromsystemen oder an zwei Außenleitern von Drehstromsystemen (TN-, TT- oder IT-Netz nach VDE 0100-300/IEC 60364-3) mit Nennspannungen 100 V AC ... 240 V AC angeschlossen werden.

Für den Betrieb an zwei Außenleitern eines Drehstromsystems muss eine allpolige Trennvorrichtung vorgesehen werden.

12 Eingang

VORSICHT

Löst eine interne Sicherung aus, liegt mit hoher Wahrscheinlichkeit ein Gerätedefekt vor. In dem Fall ist eine Überprüfung des Geräts im Werk erforderlich!

Absicherung der Primärseite

Die Installation des Geräts muss entsprechend den Bestimmungen der EN 60950 erfolgen. Das Gerät muss über eine geeignete Trennvorrichtung außerhalb der Stromversorgung spannungslos schaltbar sein.

Hierzu eignet sich z. B. der primärseitige Leitungsschutz. Zum Geräteschutz ist eine interne Sicherung vorhanden. Ein zusätzlicher Geräteschutz ist nicht erforderlich.

Empfohlene Vorsicherung zum Leitungsschutz

Leitungsschutzschalter 6 A, 10 A oder 16 A, Charakteristik B (oder funktionsgleich). Schalten Sie bei DC-Anwendungen eine geeignete Sicherung vor!

13 Ausgang

VORSICHT

Stellen Sie sicher, dass alle Ausgangsleitungen dem maximalen Ausgangsstrom entsprechend dimensioniert oder gesondert abgesichert sind. Die sekundärseitigen Kabel müssen ausreichend große Querschnitte haben, um die Spannungsfälle auf den Leitungen so klein wie möglich zu halten.

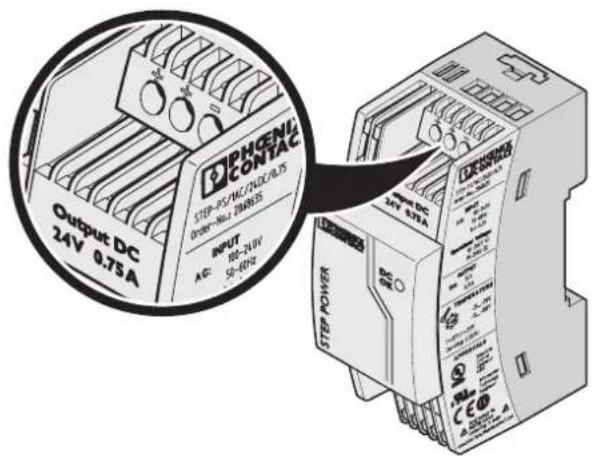

Der Anschluss erfolgt über die Schraubverbindungen "+" und "-" am Schraubanschluss des DC-Ausgangs. Die eingestellte Ausgangsspannung beträgt bei Auslieferung 24 V DC.

Absicherung der Sekundärseite

Das Gerät ist elektronisch kurzschluss- und leerlauffest. Die Ausgangsspannung wird im Fehlerfall auf maximal 35 V DC begrenzt.

14 Signalisierung

Die LED "DC OK" ermöglicht eine Funktionsauswertung der Stromversorgung direkt am Einsatzort.

	Zustand 1 Zustand 2
LED "DC OK" leuchtet aus
Ursache Ausgangsspannung	>21,5 V	Ausgangsspannung < 21,5 V oder keine Spannung am Ausgang
Bedeutung Ausgangsspannung und Ausgangsstrom sind OK		Das Gerät ist in Betrieb, aber es liegt ein Fehler am Verbraucher vor, die Stromaufnahme ist größer als I_1 oder der Ausgang ist kurzgeschlossen.Das Gerät ist außer Betrieb, weil keine Netzspannung anliegt, die primärseitige Sicherung ausgelöst hat oder das Gerät defekt ist.

15 Funktion

Ausgangskennlinie

Die Stromversorgung arbeitet nach der in der Abbildung dargestellten U/I-Kennlinie mit einer Leistungsreserve. Bei Umgebungstemperaturen T_AMB < +40^ st e haldauerhaft zur Verfügung, bei höheren Temperaturen für einige Minuten. Der Ausgangsstrom wird bei sekundärseitigem Kurzschluss und Überlast auf I_MAX begrenzt. Dabei schaltet das Modul nicht ab, sondern liefert kontinuierlich den Ausgangsstrom. Die Sekundärspannung wird dabei so lange abgesenkt, bis der Kurzschluss behoben ist. Die U/I-Kennlinie mit der Leistungsreserve gewährleistet, dass hohe Einschaltströme kapazitiver Lasten als auch von Verbrauchern mit DC/DC-Wandlern im Eingangskreis zuverlässig versorgt werden.

$$ U _ {N} = 2 4 \mathrm{V} $$

$$ I _ {N} = 0, 7 5 \mathrm{A} $$

Bei einer Umgebungstemperatur bis zu +55 °C stellt das Gerät den kontinuierlichen Ausgangsstrom I_N zur Verfügung. Bei Umgebungstemperaturen über +55 °C muss die Ausgangsleistung um 2,5 % je Kelvin Temperaturerhöhung reduziert werden. Bei Umgebungstemperaturen über +70 °C bzw. thermischer Überlastung schaltet das Gerät nicht ab. Die Ausgangsleistung wird so weit reduziert, dass ein Geräteschutz gegeben ist. Nach Abkühlung wird die Ausgangsleistung wieder erhöht.

Parallelbetrieb

Typgleiche Geräte können sowohl zur Redundanz als auch zur Leistungserhöhung parallelgeschaltet werden. Im Lieferzustand ist dazu kein weiterer Abgleich erforderlich.

Für eine symmetrische Stromaufteilung empfehlen wir, alle Kabelverbindungen von der Stromversorgung zu einer Sammelschiene in gleicher Länge und mit gleichem Leiterquerschnitt auszuführen!

Systembedingt sollte bei der Parallelschaltung von mehr als zwei Stromversorgungen eine Schutzbeschaltung an jedem einzelnen Geräteausgang installiert werden (z. B. Entkoppeldiode oder DC-Sicherung). Somit werden bei einem sekundären Gerätedefekt hohe rückwärtsgespeiste Ströme vermieden.

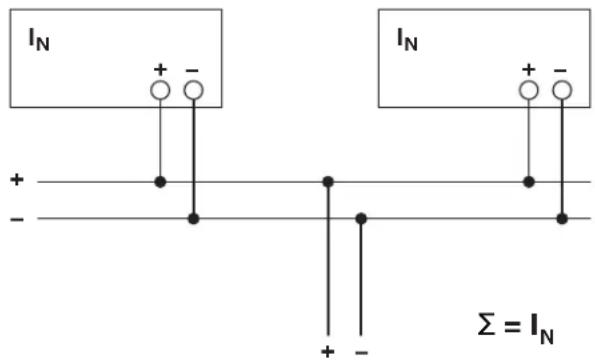

Redundante Schaltungen eignen sich zur Versorgung von Anlagen, die besonders hohe Anforderungen an die Betriebssicherheit stellen. Kommt es im Primärkreis der ersten Stromversorgung zu einem Defekt, so übernimmt automatisch das zweite Gerät unterbrechungsfrei die vollständige Stromversorgung und umgekehrt. Zu diesem Zweck werden die parallel zu schaltenden Stromversorgungen so dimensioniert, dass der Gesamtstrombedarf aller Verbraucher von einer Stromversorgung vollständig abgedeckt werden kann. 100 % Redundanz erfordert externe Entkoppeldioden (QUINT-DIODE/40, Art.-Nr. 2938963)!

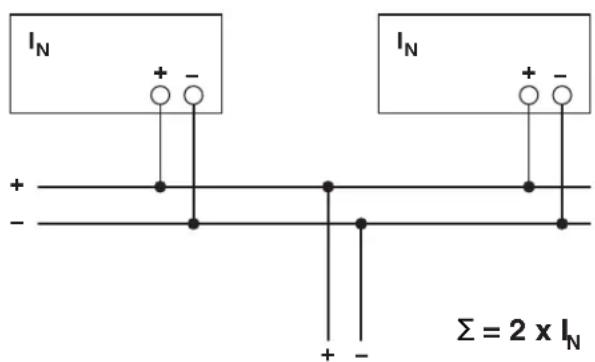

Bei n parallel geschalteten Geräten kann der Ausgangsstrom auf n x I _N erhöht werden. Die Parallelschaltung zur Leistungs-erhöhung findet ihren Einsatz bei der Erweiterung bestehender Anlagen. Es wird eine Parallelschaltung empfohlen, wenn die Stromversorgung nicht den Strombedarf des leistungs-stärksten Verbrauchers abdeckt. Ansonsten sollten die Verbraucher auf voneinander unabhängige Einzelgeräte aufge- teilt werden. Es können maximal fünf Geräte parallelgeschaltet werden!
