Produkttyp	DVD-Player (Mobiler Multimedia-Empfänger)
Bildschirmgröße	7,0 Zoll TFT-LCD (16:9 Breitbild)
Display-Auflösung	1440 x 234 Pixel (336.960 Subpixel)
Medienkompatibilität	DVD+R/RW, DVD-R/RW, CD-R/RW, CD-DA, MP3, WMA, VCD, SVCD, AVI, MPEG1/2, XviD, DivX, JPEG
Tuner	AM/FM mit RDS, 30 Senderspeicher (18 FM, 12 AM)
Audioausgang	Vorverstärker-Lineausgang 100 Ohm, 2 VRMS; Subwoofer-Phasenregelung 0-180°
Stromversorgung	11-16 VDC, negative Masse
Sicherung	15 A mini-ATM
Einbaugröße	1 DIN (ISO-DIN montierbar)
Fernbedienung	44-Tasten-Infrarot
USB-Anschluss	USB 1.0, max. 500 mA
Rückfahrkameraeingang	Ja (Normal-/Spiegelansicht)
Navigationsbereit	Ja (erfordert optionales NAV101/102-Modul)
Audiorregler	3-Band-Klangregelung (Bass, Mitten, Höhen), 7 voreingestellte EQ-Kurven
Monitor-Mechanismus	Motorisiert ausklappbar mit Neigungsverstellung, automatisches Öffnen/Schließen, Hindernisschutz
Sicherheitsmerkmal	Parkbremsensperre zur Verhinderung von Video während der Fahrt
Regionscode	2 (Europa, Japan usw.)
Abmessungen (ca.)	178 x 50 x 158 mm (1 DIN)
Reinigung	Silikontuch und mildes Reinigungsmittel verwenden; Alkohol vermeiden

Häufig gestellte Fragen - VME 9309 TS MAC AUDIO

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Drücken Sie die RESET-Taste auf der Vorderseite (unten rechts) mit einer Stiftspitze. Dadurch werden alle Einstellungen außer Passwort und Kindersicherung zurückgesetzt.

Warum öffnet sich der Monitor nicht automatisch, wenn ich das Gerät einschalte?

Die Einstellung TFT Auto Open ist möglicherweise ausgeschaltet. Gehen Sie zu SETUP > Hardware und stellen Sie sie auf Ein. Wenn sie auf Manuell gesetzt ist, fährt der Monitor bei ausgeschalteter Zündung nicht ein.

Wie stelle ich die Uhr ein?

Gehen Sie zu SETUP > Allgemein. Wählen Sie unter Uhrmodus 12H oder 24H. Stellen Sie dann Uhr (HH:MM) über den Touchscreen oder die Fernbedienung ein.

Wie verwende ich die Kindersicherungsfunktion?

Gehen Sie zu SETUP > Bewertung, geben Sie das Standardpasswort 0000 ein. Legen Sie dann ein neues Passwort fest und wählen Sie eine Bewertungsstufe (z.B. PG-13). Discs mit höheren Bewertungen erfordern das Passwort zur Wiedergabe.

Welche Disc-Formate unterstützt der VME 9309 TS?

Es unterstützt DVD+R/RW, DVD-R/RW, CD-R/RW, CD-DA, MP3, WMA, VCD, SVCD, AVI, MPEG1/2, XviD, DivX und JPEG-Bild-CDs.

Wie schließe ich eine Rückfahrkamera an?

Schließen Sie die Kamera an den RÜCKFAHRKAMERAEINGANG (Cinch) an. Stellen Sie in SETUP > Hardware Kamera In auf Normal oder Spiegel. Wenn Sie den Rückwärtsgang einlegen, zeigt der Monitor automatisch die Kameransicht.

Warum ist der Bildschirm während der Fahrt schwarz?

Die Parkbremsensperre ist aktiv: Video wird nur bei angezogener Parkbremse angezeigt. Dies ist eine Sicherheitsfunktion. Schließen Sie das PRK SW-Kabel an den Parkbremsenschalter an, um dies korrekt zu funktionieren.

Wie stelle ich den Neigungswinkel des Monitors ein?

Drücken Sie die TILT-Taste auf der Fernbedienung oder der Vorderseite, und verwenden Sie dann die ∧/∨-Tasten oder den Drehregler, um schrittweise oder kontinuierlich einzustellen.

Wie speichere ich Radiosender manuell?

Stellen Sie den gewünschten Sender ein. Berühren Sie die MEM-Taste auf dem Bildschirm, wählen Sie dann eine Speichernummer (P1-P6). Der Sender wird mit seinem PS-Namen gespeichert, falls verfügbar.

Was bedeutet 'Region Error'?

Der Regionscode der DVD stimmt nicht mit dem Code des Geräts (Region 2) überein. Überprüfen Sie die Disc-Verpackung auf Regionskompatibilität. Nur Discs mit Regionscode 2 oder ALL werden abgespielt.

BEDIENUNGSANLEITUNG VME 9309 TS MAC AUDIO

Danke, dass Sie sich für ein Produkt von Audiovox entschieden haben. Wir hoffen, Ihnen die Funktion des Geräts mit den in dieser Bedienungsanleitung beschriebenen Anweisungen einfach und verständlich erklären zu können. Bitte nehmen Sie sich einige Minuten Zeit um sich mit der Bedienungsanleitung zubefassen. Dies erleichtert Ihnen dann später die Bedienung des Gerätes.

Vorbereitung 3

Optionale Geräte 3
Achtung 4
Montage 5
Schaltbild 7
Bedienelemente und Anzeigen 8
Fernbedienung 10
Verwenden des TFT-Monitors 12
Bedienungsanweisung 13
Setup-Menü 14

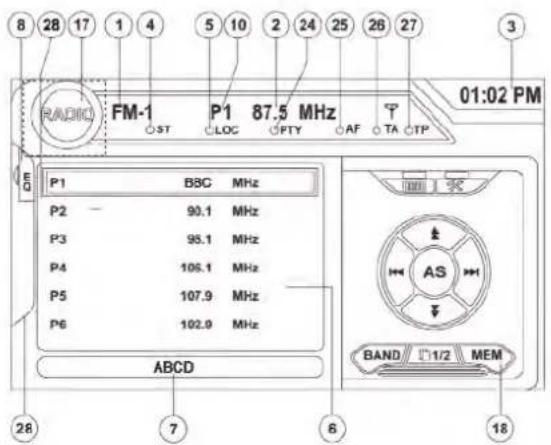

Bedienung des Radios 18

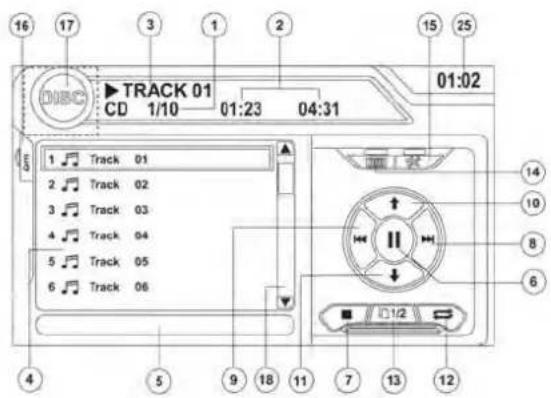

DVD/CD Video/Audio-Betrieb 20
MP3/USB/WMA-Betrieb 26
Fehlerbehebung 29
Pflege und Wartung	31
Technische Daten	31

Garantie

VORBEREITUNG

Wir gratulieren Ihnen zu dem Kauf des mobilen Audiovox VME 9309TS-Multimedia-Receivers. Sie sollten diese Anleitung vollständig lesen, bevor Sie mit der Montage des Geräts beginnen. Wir empfehlen, die Montage des Audiovox VME 9309TS-Receivers von einem zuverlässigen Fachhändler vornehmen zu lassen.

Technische Merkmale

DVD

• Bildformat – Cinema, Normal und Aus (Bereitschaft)
• Schneller Vorlauf, schneller Rücklauf – 2X, 4X und 8X
• Langsamer Vorlauf, langsamer Rücklauf – 2X, 4X und 8X
• Wiedergabe, Pause, Stopp, nächstes Kapitel und vorheriges Kapitel
• ESP - 2 MB-Puffer

CD / MP3 / WMA

• ID3 Tag-kompatibel
• Verzeichnissuche (nur MP3 / WMA)
- Direkter Track-Zugriff über Fernbedienung
- Brennen von bis zu 1500 MP3- und WMA-Dateien auf eine DVD+R /RW
- Suchen von Tracks vorwärts und rückwärts
- Zufallswiedergabe, wiederholte Wiedergabe und Anspielen
- Wiedergabe, Pause, Stopp, nächster Track und vorheriger Track
- ESP - 2 MB-Puffer

UKW/MW-RDS-Radio

• Frequenzschritte für USA/Europa/Lateinamerika/Asien
  • 30 Sender-Speicherplätze (18 UKW, 12 MW)
  • Auto Stereo/Mono
• Lokal/Distanz
  • Automatisches Speichern/Vorschau-Suche
  • RDS (Radio Data System)

Gehäuse

• 1.0 DIN (Import/ISO-DIN-montierbar)
- Motorisierter LCD-Bildschirm mit Aus- und Hochschwenkfunktion
- 7-Zoll Active Matrix TFT/LCD-Monitor mit entspiegelter Oberfläche
- Einstellen des Bildschirm-Neigungswinkels
- Wärmemanagementsystem – Luft-Zwangskühlung stellt Solltemperatur der Chip-Sätze beim Betrieb sicher
• 3,5mm Front Video- und Audio-Input
• RCA Audio / Video Input
• USB 1.0 (500 mA max.)

Allgemein

• Kompatibel mit dem Navigationsgerät (NAV101 / NAV102)
  • Infrarot-Fernbedienung mit 44 Tasten
• Ein Composite Video-Ausgang für zusätzliche Bildschirme
• Ein Audio-/Video Auxiliary-Eingang für Spielekonsole, Camcorder, Navigationsgerät usw.
• Drei-Band-Klangeinstellung (Bass, Mitten und Höhen) mit acht voreingestellten Equalizer-Kurven
  • Line-Ausgang für vorne, hinten und Subwoofer
• Subwoofer-Phasensteuerung von 0 \~ 180 Grad
• Programmierbare Lautstärkeregelung pro Quelle
• Eingang für Rückfahrkamera (Normalbild und Spiegelbild)
• Kalibrierungsmodus für Touchscreen
  • Vorverstärkung Ausgangsimpedanz 100Ohm
  • 2VRMS-Line-Ausgang – Alle Kanäle
  • Audio-Steuerung über Drehschalter

Optionale Geräte

- NAV101/NAV102

An dem VME 9309TS kann ein Navigationssystem angeschlossen werden. Bevor Sie auf die Navigationsfunktionen zugreifen können, müssen Sie das NAV-Modul kaufen und installieren. Alle Montage- und Bedienungsanweisungen sind im Lieferumfang des NAV-Navigationsmoduls enthalten. Nach dem Anschließen des NAV-Moduls und bei dessen ordnungsgemäßer Funktion wird der NAV-Modus aktiviert. Ist das NAV-Modul nicht installiert, wird die NAV-Option grau hinterlegt angezeigt. Dies zeigt an, dass die Funktion nicht zur Verfügung steht.

- Rückfahrkamera

An den VME 9309TS kann eine Rückfahrkamera angeschlossen werden. Bevor Sie auf die Kamerafunktionen zugreifen können, müssen Sie eine Rückfahr-Videokamera kaufen und installieren. Nach dem Anschließen der Rückfahrkamera und bei deren ordnungsgemäßer Funktion wird der CAMERA-Modus aktiviert. Ist die Kamera nicht installiert, wird die CAMERA-Option grau hinterlegt angezeigt. Dies zeigt an, dass die Funktion nicht zur Verfügung steht.

Werkzeuge und Material

Zur Montage des VME 9309TS-Receivers benötigen Sie die folgenden Werkzeuge und Materialien:

• Torx-, Schlitz- und Kreuz-Schraubendreher
- Seitenschneider und Abisolierzange
- Werkzeug zum Herausnehmen des eingebauten Radios (Schraubendreher, Steckschlüsselsatz oder andere Werkzeuge)
- Isolierband
- Crimpzange
- Spannungsmesser/Stromprüfer
- Crimpverbindungen
• 18-adriges Anschlusskabel
• 16- bis 18-adriges Lautsprecherkabel

Unterbrechen der Stromversorgung durch die Batterie

Schalten Sie vor der Montage des Geräts die Zündung ab, und lösen Sie das Kabel vom Minuspol (–) der Batterie, um einen Kurzschluss zu vermeiden.

HINWEIS:

Wenn der VME 9309TS-Receiver in ein Fahrzeug eingebaut werden soll, das mit einem Navigationssystem ausgestattet ist, lösen Sie das Batteriekabel nicht. Anderenfalls gehen die im Speicher des Navigationssystems abgelegten Daten unter Umständen verloren. In diesem Fall sollten Sie bei der Montage allerdings besonders vorsichtig sein, um einen Kurzschluss zu vermeiden.

ACHTUNG! Schließen Sie das Gerät nur an eine 12-Volt-Spannungsversorgung mit ordnungsgemäßer Erdung an.

ACHTUNG! Montieren Sie das Gerät nicht an einer Position, an der die Sicherheit beim Fahren durch die Bedienung und die Verwendung des Geräts beeinträchtigt werden könnte.

ACHTUNG! Verwenden Sie die Videofunktion des Geräts nie während der Fahrt, um Unfälle zu vermeiden (mit Ausnahme der Videofunktion zur Verwendung der Rückfahrkamera). Die Verwendung während der Fahrt ist gesetzlich verboten.

ACHTUNG! Das Gerät darf nicht zerlegt oder verändert werden.

ACHTUNG! Schützen Sie das Gerät vor Feuchtigkeit und Wasser, um Verletzungen durch einen Stromschlag oder Feuer zu verhindern.

ACHTUNG! Verwenden Sie ausschließlich Datenträger im Standardformat.

ACHTUNG! Schützen Sie den TFT-Monitor vor externer Krafteinwirkung, um Beschädigungen des integrierten Mechanismus dieses Geräts zu vermeiden.

ACHTUNG! Durch die Verwendung einer falschen Sicherung kann das Gerät beschädigt oder in Brand gesetzt werden.

ACHTUNG! Der Monitor ist motorbetrieben. Schieben, ziehen oder drehen Sie den Monitor nicht von Hand, um eine Beschädigung des Mechanismus zu vermeiden.

MONTAGE

1. Vorbereiten der Montage

Drücken Sie auf die Metallklammern auf beiden Seiten, und nehmen Sie das Radio aus dem Einbaugehäuse.

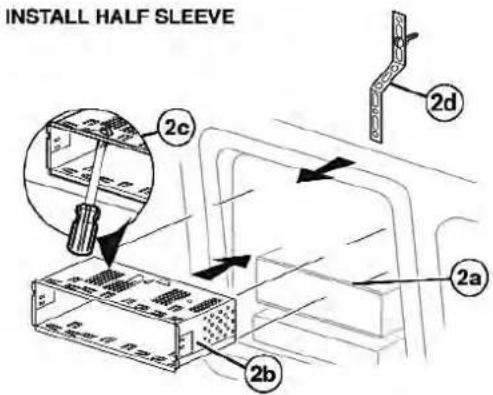

1. Montieren Sie das Einbaugehäuse.

a. Montieren Sie gegebenenfalls einen Adapter.

b. Montieren Sie das Einbaugehäuse in den Adapter oder das Armaturenbrett. Verwenden Sie dazu nur die mitgelieferten Schrauben. Drücken Sie das Gehäuse nicht gewaltsam in die Öffnung, und achten Sie darauf, dass es sich nicht verbiegt oder verformt.

c. Suchen Sie die Metalllaschen, die sich oben, unten und seitlich am Gehäuse befinden. Wenn das Gehäuse vollständig in die Öffnung des Armaturenbretts geschoben wurde, biegen Sie so viele Laschen wie erforderlich nach außen, damit das Gehäuse fest im Armaturenbrett sitzt.

d. Montieren Sie dann den mitgelieferten Haltebügel, um das Gerät zusätzlich zu sichern.

VORSICHT! Gehen Sie sorgfältig vor, um eine Beschädigung der Fahrzeugverkabelung zu vermeiden.

1. Halten Sie das Radio vor die Öffnung im Armaturenbrett, sodass die Verkabelung in das Einbaugehäuse geführt werden kann.

Verkabelung

Nehmen Sie die Verkabelung wie in der Abbildung auf Seite 7 dargestellt vor. Schließen Sie dann das gelöste Batteriekabel wieder an. Ist kein ACC-Anschluss verfügbar, schließen Sie das ACC-Kabel mit einem Schalter an die Stromversorgung an.

HINWEIS:

Achten Sie beim Austauschen von Sicherungen darauf, dass Sie die richtige Sicherung mit der erforderlichen Amperezahl verwenden, um eine Beschädigung des Radios zu vermeiden. Für den VME 9309TS-Receiver muss eine ATM/MIN-Flachsicherung mit 15 Ampere verwendet werden. Diese befindet sich im schwarzen Filterkasten und ist mit dem Haupt-Kabelbaum in Reihe geschaltet.

Abschließen der Montage

Nachdem Sie alle Kabel angeschlossen haben, schalten Sie das Gerät ein, um sicherzustellen, dass es betriebsbereit ist. Beachten Sie dabei, dass die Zündung eingeschaltet sein muss. Kann das Gerät nicht eingeschaltet werden, überprüfen Sie die Verkabelung, bis Sie den Fehler gefunden haben. Sobald das Gerät betriebsbereit ist, schalten Sie die Zündung aus und montieren das Chassis.

1. Schließen Sie den Kabeladapter an den vorhandenen Kabelbaum an.
2. Schließen Sie das Antennenkabel an.
3. Schieben Sie das Radio vorsichtig in das Einbaugehäuse, und achten Sie darauf, dass die richtige Seite nach oben zeigt. Sobald das Radio sich in der richtigen Position befindet, rasten die Quetschklemmen ein.

HINWEIS:

Für den ordnungsgemäßen Betrieb des CD/DVD-Players muss das Chassis waagerecht mit einer maximalen Abweichung von 20° montiert werden. Achten Sie darauf, dass dieser Richtwert eingehalten wird.

1. Befestigen Sie ein Ende des gelochten Haltebügels (im Lieferumfang enthalten) an der Stiftschraube auf der Rückseite des Chassis. Verwenden Sie dazu die passende Sechskantmutter. Befestigen Sie das andere Ende des perforierten Haltebügels an einer sicheren Stelle am Armaturenbrett ober- oder unterhalb des Radios. Verwenden Sie dazu die mitgelieferte Schraube und Sechskantmutter.

Biegen Sie den Haltebügel gegebenenfalls in die richtige Position.

VORSICHT! Der rückwärtige Teil des Radios muss durch den Haltebügel gestützt werden, um Beschädigungen des Armaturenbretts durch das Gewicht des Radios und Betriebsstörungen des Radios zu vermeiden.

1. Bringen Sie alle Teile, die Sie zur Montage abgenommen haben, wieder an das Armaturenbrett an.

Abschließende ISO-DIN-Montage

1. Nehmen Sie den Zierrahmen ab.
2. Befestigen Sie die Haltevorrichtung an dem neuen Radio. Verwenden Sie dazu die Schrauben des alten Radios.
3. Schieben Sie das Radio-Chassis in die Öffnung, und sichern Sie das Gerät.
4. Bringen Sie die Abdeckung wieder an.

Schaltbild

Technische Änderungen und Irrtum vorbehalten.

BEDIENELEMENTE UND ANZEIGEN

Bedienung der Schalter

1. Öffnen/Schließen

Drücken Sie diese Taste, um den automatischen Ausfahr-Mechanismus zu aktivieren, und stellen Sie die gewünschte Position des TFT-Monitors ein. Drücken Sie erneut auf diese Taste, um den TFT-Monitor wieder einzufahren.

2. /WIDE/NAV

Bei eingefahrenem Monitor wird durch die Taste der Sendersuchlauf Richtung niedrigerer Frequenzen gestartet. Bei ausgefahrenem Monitor wird durch einen kurzen Druck auf die Bilddarstellung zwischen Full und Standby Modus für den Monitor umgeschaltet. Durch einen längeren Druck auf wird das optional erhältliche Navigations Modul Bildmäßig dargestellt und im Hintergrund läuft die Audiowidergabe der vorherigen Quelle weiter. Bei diesem „MIX“- Modus kann keine Touch Screen Bedienung der Navigationsoberfläche erfolgen. Um TS Einstellungen tätigen zu können müssten Sie den „MIX“ Modus durch erneutes längeres betätigen des Schalters ausschalten.

3. ▶ | / TILT

Bei eingefahrenem Monitor wird durch▶ der Sendersuchlauf Richtung höherer Frequenzen gestartet.

Bei ausgefahrenem Monitor wird durch betätigen der TILT Taste die Winkeleinstellung des Monitors aktiviert welche mittels des Lautstärkereglers wunschgemäß eingestellt werden kann.

4. BAND/PIC

Bei eingefahrenem Monitor kann mittels der BAND Taste zwischen FM 1/2/3 und AM1/2 umgeschaltet werden.

Bei ausgefahrenem Monitor kann mittels der PIC Taste die Helligkeits- und Kontrasteinstellung erfolgen.

5. AUDIO

Drehen Sie den Regler, um die Lautstärke einzustellen. Drücken Sie den Regler, um Audioeinstellungen einzugeben und/oder zu bestätigen.

6. SRC

Durch kurzes drücken der SRC Taste wird das Gerät eingeschaltet. Das ausschalten des Gerätes erfolgt durch längeres betätigen der SRC Taste. Durch kurzes betätigen der SRC Taste während des eingeschalteten Gerätes mit eingefahrenem Monitor wird die Quellenauswahl aktiviert welche dann auf dem kleinem Display angezeigt wird. Durch wiederholtes drücken schalten Sie zwischen den verschiedenen Quellen hin und her. Die im Display angezeigte Quelle wird nach 3 Sekunden ausgewählt. Bei ausgefahrenem Monitor öffnet sich nach der Betätigung der SRC Taste das Quellen Auswahlmenü auf dem Bildschirm, wo Sie dann mittels des Touch Screens Ihre Auswahl treffen können.

7. LCD-Display

8. Front AV-Eingang

Die Front Audio-/ Videoeingangsfunktion kann über das Quellenauswahlmenü (AUX1) angewählt werden.

An diesem Eingang können Sie portable Medien Quellen anschließen. Die Steckerbelegung sehen Sie auf Seite 9.

9. Infrarot-Empfänger für die Fernbedienung

10. Reset

Drücken Sie diese Taste, um die Systemeinstellungen auf die Werkseinstellungen zurückzusetzen (mit Ausnahme des Kennworts und der Einstellungen für die Kindersicherung).

11. ( ▲)

Drücken Sie einmal auf diese Taste, um eine Disk einzulegen oder auszuwerfen. Halten Sie diese Taste gedrückt, um die Position des Mechanismus zurückzusetzen.

12. TFT-Monitor

13. USB-Anschluss

Front USB Eingang inklusive „schiebefähiger“ Abdeckung. An dem USB Eingang können Handelsübliche USB Medien angeschlossen werden, die eine maximale Stromaufnahme von 500 mA nicht überschreiten. Über diesen Eingang können Audio- und Video Formate wiedergegeben werden. Anschließbare Medien sind z.B. MP3 Player, USB Sticks und Kameras (sofern diese Kameras Bilder im JPEG Format speichern).

14. DISP

Im CD/DVD Betrieb aktiviert die DISP (Display) Taste die obere Statuszeile wo weitere CD/DVD Informationen der Disc angezeigt werden wie z.B. Titelanzahl und Laufzeit.

HINWEIS: Für Nicht-Video-Quellen stehen nur der CINEMA- und der Bereitschafts- bzw. Standby-Modus zur Verfügung.

D

Die Fernbedienung des VME 9309TS-Receivers dient zum steuern des Grundgerätes.

AUDIOVOX

Tabelle 1: Funktionen auf der Fernbedienung

Name	Ref.nr.	DVD VCD		TUNER	CD/MP3 USB
MENU 1		Hauptmenü der Disk öffnen Während des VCD-Betriebs die PBC-Wiedergabesteuerung ein- /ausschalten
TITLE 2		Titelmenü der Disk öffnen Die ersten 10 Sekunden jedes Kapitels/Titels anspielen
MUTE 3	Audioausgabe ein- bzw. ausschalten		Audioausgabe ein- bzw. ausschalten	Audinausgabe ein- bzw. ausschalten	Audinausgabe ein- bzw. ausschalten	Audioausgabe ein- bzw. ausschalten
POWER ⏻	4	Gerät ein- bzw. ausschalten	Gerät ein- bzw. ausschalten	Gerät ein- bzw. ausschalten	Gerät ein- bzw. ausschalten	Gerät ein- bzw. ausschalten
AUDIO	5	Audiosprache für die Disk-Wiedergabe ändern
REPT A-B	6	Wiederholung der Wiedergabe vom Zeitabschnitt A bis Zeitabschnitt B einstellen	Wiederholung der Wiedergabe vom Zeitabschnitt A bis Zeitabschnitt B einstellen
REPT	7	Wiedergabe des aktuellen Kapitels wiederholen	Wiedergabe des aktuellen Kapitels wiederholen		Wiedergabe des aktuellen Tracks wiederholen	Einzel/Ordner/OFF
SRC	8	Wiedergabequelle auswählen	Wiedergabequelle auswählen	Wiedergabequelle auswählen	Wiedergabequelle auswählen	Wiedergabequelle auswählen
SUBTITLE	9	Untertitelsprache auswählen
DISP	10	Wiedergabeinformationen anzeigen/ Eingabe löschen oder zurückgehen, um Fehler im Direct Access-Modus zu korrigieren	Wiedergabeinformationen anzeigen/ Eingabe löschen oder zurückgehen, um Fehler im Direct Access-Modus zu korrigieren	Audio-Modus anzeigen Eingabe löschen oder zurückgehen, um Fehler im Direct Access-Modus zu korrigieren	Audio-Modus anzeigen Eingabe löschen oder zurückgehen, um Fehler im Direct Access-Modus zu korrigieren
Name Ref.nr.		DVD	VCD	TUNER	CD/MP3	USB
PRESET ▲	11	Bild während DVD-Wiedergabe vergrößern, DivX oder Foto	Bild vergrößern	Durch Liste gespeicherter Sender blättern	Durch Listenfenster blättern
PRESET ▼	12	Bild während der DVD-Wiedergabe verkleinern, DivX oder Foto	Bild verkleinern	Durch Liste gespeicherter Sender blättern	Durch Listenfenster blättern
ANGLE	13	Szene aus verschiedenen Blickwinkeln wiedergeben	Bilder einer Bild-CD aus verschiedenen Blickwinkeln wiedergeben (falls verfügbar)	MEM-Tastatur ausschallen
◀	14	Schneller Vorlauf des Disk-Inhalts	Schneller Vorlauf des Disk-Inhalts		Schneller Vorlauf des Disk-Inhalts
VOL-	15	Lautstärke verringern	Lautstärke verringern	Lautstärke verringern	Lautstärke verringern	Lautstärke verringern
VOL-	16	Lautstärke erhöhen	Lautstärke erhöhen	Lautstärke erhöhen	Lautstärke erhöhen	Lautstärke erhöhen
◀◀	17	Vorheriges Kapitel zur Wiedergabe auswählen	Vorheriges Kapitel zur Wiedergabe auswählen	Verfügbaren Radiosender auf niedrigeren Frequenzen suchen	Vorherigen Track zur Wiedergabe auswählen	Vorherigen Track zur Wiedergabe auswählen
▶◀	18	ENTER Wiedergabe anhalten/starten	ENTER Wiedergabe anhalten/starten	Fingestellte Sender durchsuchen und speichern	ENTER Wiedergabe anhalten/starten	Plug/Pause
▶◀	19	Nächstes Kapitel zur Wiedergabe auswählen	Nächstes Kapitel zur Wiedergabe auswählen	Verfügbaren Radiosender auf höheren Frequenzen suchen	Nächsten Track zur Wiedergabe auswählen	Nächsten Track zur Wiedergabe auswählen
■ Band	20	Wiedergabe stoppen	Wiedergabe stoppen		Wiedergabe stoppen	Wiedergabe stoppen
GOTO	21	Direct Access-Modus aktivieren	Direct Access-Modus aktivieren	Direct Access-Modus aktivieren	Direct Access-Modus aktivieren
◀◀	22	Schneller Rücklauf des Diskinhalts	Schneller Rücklauf des Disk-Inhalts		Schneller Rücklauf des Disk-Inhalts	Liste nach unten aktualisieren
Zoom	23	Rein-/oder rauszoomen	Rein-/oder rauszoomen
PIC	24	Ielligkeits-/Kontrasteinstellung anzeigen	Ielligkeits-/Kontrasteinstellung anzeigen	Ielligkeits-/Kontrasteinstellung anzeigen	Ielligkeits-/Kontrasteinstellung anzeigen	Ielligkeits-/Kontrasteinstellung anzeigen
OPEN/CLOSE	25	TFT-Monitor aus- bzw. einfahren	TFT-Monitor aus- bzw. einfahren	TFT-Monitor aus- bzw. einfahren	TFT-Monitor aus- bzw. einfahren	TFT-Monitor aus- bzw. einfahren
TILT	26	Neigungswinkel des Monitors verringern	Neigungswinkel des Monitors verringern	Neigungswinkel des Monitors verringern	Neigungswinkel des Monitors verringern	Neigungswinkel des Monitors verringern
TILT	27	Neigungswinkel des Monitors erhöhen	Neigungswinkel des Monitors erhöhen	Neigungswinkel des Monitors erhöhen	Neigungswinkel des Monitors erhöhen	Neigungswinkel des Monitors erhöhen
WIDE 28		Anzeigemodus auswählen: CINEMA, NORMAL oder Standby	Anzeigemodus auswählen: CINEMA, NORMAL oder Standby	Anzeigemodus auswählen: CINEMA oder Standby	Anzeigemodus auswählen: CINEMA oder Standby	Anzeigemodus auswählen: CINEMA oder Standby
1, 2, 3, 4, 5, 6, 7, 8, 9, 0 (Numerisch Tasten)	29 Direkt zum gewünschten Kapitel wechseln			1-6 dient zum Auswählen gespeicherter Sender des aktuellen Frequenz/bands.	Direkt zum gewünschten Track wechseln	Direkt zum gewünschten Track wechseln
Clear 30		Eingabe löschen oder verlassen Sie um die Fehlercingabe zu vermeiden	Eingabe löschen oder verlassen Sie um die Fehlercingabe zu vermeiden	Eingabe löschen oder verlassen Sie um die Fehlercingabe zu vermeiden	Eingabe löschen oder verlassen Sie um die Fehlercingabe zu vermeiden	Eingabe löschen oder verlassen Sie um die Fehlercingabe zu vermeiden
SETUP	31	Setup-Menü anzeigen	Setup-Menü anzeigen	Setup-Menü anzeigen	Setup-Menü anzeigen	Setup-Menü anzeigen
SEL 32		EQ Menü eröffnen	EQ Menü eröffnen	EQ Menü eröffnen	EQ Menü eröffnen	EQ Menü eröffnen
RDM	33	Alle Kapitel in zufälliger Reihenfolge wiedergeben			Alle Tracks in zufälliger Reihenfolge wiedergeben	Alle Tracks in zufälliger Reihenfolge wiedergeben
SCN	34			Vorschau-Suche	Die ersten 10 Sekunden jedes Tracks anspielen
EJECT	35	Disk auswerfen	Disk auswerfen	Disk auswerfen	Disk auswerfen	Disk auswerfen

VERWENDEN DES TFT-MONITORS

Aus- und Einfahren des TFT-Monitors

Ausfahren des TFT-Monitors

Drücken Sie auf der Gerätevorderseite auf die Taste OPEN (1) oder auf der Fernbedienung auf die Taste ▲(25), um den Mechanismus zum Ausfahren des Monitors in die Wiedergabeposition zu aktivieren.

Einfahren des TFT-Monitors

Drücken Sie auf der Gerätevorderseite auf die Taste OPEN (1) oder auf der Fernbedienung auf die Taste ▲ (25), um den Mechanismus zum Einfahren des Monitors in das Gehäuse zu aktivieren.

„TFT Monitor Auto Open“ zum automatischen Ausfahren des TFT Monitors

Wenn „TFT Auto Open“ aktiviert ist (On), wird der Monitor beim Einschalten des Geräts automatisch ausgefahren und in die zuletzt verwendete Position gestellt. Ist „TFT Auto Open“ deaktiviert (Off), drücken Sie auf der Gerätevorderseite auf die Taste OPEN (1) oder auf der Fernbedienung auf die Taste ▲ (25), um den Monitor in die Wiedergabeposition zu stellen. Ist „TFT Auto Open“ auf manuellen Betrieb (Manual) eingestellt, wird der TFT-Monitor beim Ausschalten des Schlüssels nicht eingefahren (einstellbar im Setup Menü).

Einstellen des Neigungswinkels

Es ist allgemein bekannt, dass die Wiedergabequalität von LCD-Displays vom Blickwinkel abhängt. Der Monitorwinkel kann auf die nachfolgend beschriebene Weise in die optimale Position gestellt werden:

Schrittweise Winkeleinstellung

Drücken Sie die Taste Tilt am Monitor und dann kann mittels des Lautstärkereglers der Winkel eingestellt werden. Oder auf der Fernbedienung (26, 27), um den Neigungswinkel des Bildschirms schrittweise einzustellen.

Fortlaufende Winkeleinstellung

Halten Sie die Taste ∧ oder die Taste ∨ auf der Fernbedienung gedrückt, um den Neigungswinkel in einer fortlaufenden Bewegung einzustellen.

Bildformat

Drücken Sie die Taste WIDE (28) auf der Fernbedienung oder auf dem Monitor (4), um das Bildformat folgendermaßen einzustellen (nur aktiv bei Videoquelle):

Der Bildschirm wird über die gesamte Breite auf das 16:9-Format ausgedehnt. Die Ausdehnung ist über den gesamten Bildschirm gleich.

NORMAL

Bei der herkömmlichen Darstellung im 4:3-Format ist am rechten und linken Bildschirmrand ein freier Streifen zu sehen.

STANDBY

Der Bildschirm wird schwarz. Berühren Sie den Bildschirm, um den Standby-Modus zu beenden.

Tabelle 2: Videoausgangsmodi

Wiedergabequelle Videoausgangsmodi
Radio RGB-Modus
Disc RGB-Modus
AUX 1 CVBS-Modus
AUX 2 CVBS-Modus
NAV RGB-Modus
CAMERA CVBS-Modus

Vorgehensweise zum Einstellen der Parameter

1. Aktivieren des Modus zum Einstellen der Bildqualität:
   Drücken Sie auf der Fernbedienung auf die Taste PIC (24), oder halten Sie auf dem Monitor die Taste PICTURE (4) gedrückt.
2. Auswählen des einzustellenden Parameters: Verwenden Sie die PIC-Taste, um die Helligkeit (BRIGHT) oder den Kontrast (CONTRAST) auszuwählen.
3. Einstellen der Parameter: Verwenden Sie den Lautstärkeregler um die Einstellungen zu ändern.
4. Verlassen des Modus zum Einstellen der Bildqualität: Drücken Sie auf der Fernbedienung auf die Taste PIC oder auf dem Monitor auf die Taste PICTURE.

Handbremsensperre

• Wenn das PRK SW-Kabel an den Bremsschalter angeschlossen ist, kann auf dem TFT-Monitor nur dann ein Video anzeigt werden, wenn die Handbremse gezogen wurde.
• Diese Funktion wird allerdings deaktiviert, wenn die Videoquelle in den Modus CAMERA geschaltet wird.
• Ist die Handbremsensperre aktiviert, wird auf dem vorderen Monitor die Meldung „Parking is On“ angezeigt, sodass der Fahrer während der Fahrt kein Video sehen kann. Diese Funktion hat jedoch keinerlei Auswirkung auf die Monitore im hinteren Fahrzeugbereich.

Stummschaltung

Drücken Sie auf der Fernbedienungstaste (3), um den Ton des Geräts stumm zu schalten. Drücken Sie erneut auf die Taste MUTE, um das Gerät auf die ursprüngliche Lautstärke zurückzusetzen. Im LCD-Display wird die Meldung MUTE angezeigt. Durch das Einstellen der Lautstärke über eine beliebige Audio-Setup-Funktion wird die Stummschaltung aufgehoben.

BEDIENUNGSANWEISUNGEN

Ein-/Ausschalten

Drücken Sie die Taste ⏻ /SRC (6) am Gerät (oder die Taste ⏻ / POWER (4) auf der Fernbedienung), um das Gerät einzuschalten. Die Tasten auf der Gerätevorderseite leuchten auf, und der Status des aktuellen Modus wird im LCD-Display (7) angezeigt. Sie können das Gerät auch einschalten, indem Sie auf die Taste OPEN (1) drücken, um den TFT-Monitor auszufahren.

Halten Sie die Taste 📍 gedrückt, um das Gerät auszuschalten. Der Monitor wird dann eingefahren. Die Quellen werden in der folgenden Reihenfolge durchgeschaltet: AM/FM, DISC, AUX1, AUX2 und KAMERA. Die Navigation kann angewählt werden, wenn es angeschlossen ist. Der Wiedergabemodus wird auf dem Monitor oder auf dem LCD- Display angezeigt.

Bestätigung durch akustisches Signal

Jede Funktionsauswahl wird durch ein akustisches Signal bestätigt. Das akustische Signal kann über das Menü SETUP deaktiviert werden.

Lautstärkeregulierung

Drehen Sie zur Regulierung der Lautstärke den Drehschalter (5) an der Bedienkonsole, oder drücken Sie auf der Fernbedienung auf die Tasten VOL+/VOL-(15, 16). Wenn der Lautstärkepegel auf 0 oder 40 eingestellt wurde, ertönt ein akustisches Signal, um anzuzeigen, dass die unterste bzw. oberste Grenze für die Lautstärke erreicht wurde. Die Lautstärke kann von 0 bis 40 eingestellt werden. Auf dem LCD-Display oder dem TFT-Monitor wird der eingestellte Lautstärkepegel für 3 Sekunden angezeigt.

Programmierbare Einschaltlautstärke

Über diese Option können Sie eine Einschaltlautstärke auswählen, die beim Einschalten des Geräts unabhängig von der zuletzt gewählten Lautstärke eingestellt wird. Um eine bestimmte Einschaltlautstärke zu programmieren, drehen Sie den Regler AUDIO (5), um die gewünschte Lautstärke beim Einschalten festzulegen. Halten Sie die Taste AUDIO gedrückt, während das gelbe Lautsprechersymbol und die Lautstärkeanzeige auf dem Monitor angezeigt wird. Es ertönt ein akustisches Signal, um zu bestätigen, dass die Einschaltlautstärke eingestellt wurde.

Menü zur Audiosteuerung

Das Menü AUDIO CONTROL verfügt über einen 3-Band-Grafikequalizer mit dem Sie das Audiosystem bequern an die akustischen Gegebenheiten im Fahrzeug anpassen können, die je nach Fahrzeugtyp und -größe unterschiedlich sind. Die korrekten Einstellungen für Fader und Balance dienen zum Optimieren der Effekte des Equalizers. Drücken Sie die EQ auf dem TS Monitor, um das Audio-Menü anzuzeigen. Gehen Sie folgendermaßen vor, um eine Audio-Option einzustellen:

Tabelle 4: Audioeinstellungen

Funktion Einstellungsoptionen
EQ User		Im Modus USER können Sie Bass-, Mittel- und Hochton einzeln einstellen.
	Rock	Durch Drücken auf das “EQ”-Feld können Sie zwischen den voreingestellten Equalizern wählen.
	Hip Hop
	Dance
	Latin
	Rave Urban Acoustic
FAD-BAL Durch “Druck” auf das Gitterkreuz kann der Fader/Balance wunschgemäß eingestellt werden.

Zurücksetzen des Systems

Um eine Systemstörung zu beheben oder einen nicht zulässigen Bedienvorgang zurückzusetzen, drücken Sie die Taste RESET (10) in der unteren linken Ecke des Geräts mit der Spitze eines Kugelschreibers. Durch das Zurücksetzen des Systems werden die Werkseinstellungen des Geräts wiederhergestellt.

HINWEIS: Wird das Gerät während der Wiedergabe einer DVD zurückgesetzt, wird die Wiedergabe nach dem Zurücksetzen fortgesetzt.

SETUP MENU

Um auf die Systemeinstellungen zuzugreifen, drücken Sie auf der Fernbedienung auf die Taste SETUP (31), oder berühren Sie die Taste auf dem Bildschirm, um das Menü SETUP zu öffnen. Das Untermenü GENERAL wird blau hervorgehoben angezeigt.

Zugreifen auf Menüelemente

Berühren Sie den Namen eines Untermenüs, um ein untergeordnetes Menü (Language, Audio, RDS usw.) auszuwählen. Die in der hervorgehobenen Untermenü-Option einstellbaren Funktionen werden in der Mitte des Bildschirms angezeigt.

Einstellen einer Option

1. Verwenden Sie den Touchscreen oder die Fernbedienung, um die einzustellende Option auszuwählen.
2. Wechseln Sie mit Hilfe des Touchscreens in das Optionsfeld der einzustellenden Option. In einer weiteren Spalte wird ein Untermenü angezeigt, in dem die ausgewählte Option blau dargestellt ist.
3. Wählen Sie über den Touchscreen einen neuen Wert aus.
4. Bestätigen Sie den eingestellten Wert über den Touchscreen.

Optionen des Untermenüs LANGUAGE

Wenn eine DVD mehrere Untertitel- oder Audiosprachen unterstützt, stehen alle verfügbaren Sprachen während der Wiedergabe zur Auswahl. Wird die ausgewählte Sprache nicht von der DVD unterstützt, wird die Standardsprache verwendet.

Einstellung Optionen	Funktion
OSD English	GermanItalian	Bildschirmanzeige erfolgt auf EnglischBildschirmanzeige erfolgt auf DeutschBildschirmanzeige erfolgt auf Italienisch
DVD Audio English	GermanItalian	DVD-Audio-Ausgaben erfolgen auf Englisch, wenn die Option verfügbar ist.DVD-Audio-Ausgaben erfolgen auf Deutsch, wenn die Option verfügbar ist.DVD-Audio-Ausgaben erfolgen auf Italienisch, wenn die Option verfügbar ist.
DVD Subtitle English	GermanItalianOff	DVD-Untertitel werden automatisch in englischer Sprache angezeigt, wenn sie verfügbar sind.DVD-Untertitel werden automatisch in deutscher Sprache angezeigt, wenn sie verfügbar sind.DVD-Untertitel werden automatisch in italienischer Sprache angezeigt, wenn sie verfügbar sind.DVD-Untertitel werden nicht automatisch angezeigt.
Disc Menu English	GermanItalian	Das DVD-Menu (sofern vorhanden) wird in englischer Sprache angezeigt.Das DVD-Menü (sofern vorhanden) wird in deutscher Sprache angezeigt.Das DVD-Menü (sofern vorhanden) wird in italienischer Sprache angezeigt.

Einstellung Optionen	Funktion
Subwoofer AN	AUS	Subwoofer an oder ausschalten

Einstellung Optionen	Funktion
Sub.W 0 Subwoofer	Ausgang Phasen richtig
Sub.W 180 Subwoofer	Ausgang gegenphasig
		Hinweis: Abhängig von der Installation, kann eine Umpolung die Tieftonwiedergabe verbessern.

Einstellung Optionen	Funktion
RDS On	Off	Das Gerät zeigt RDS-Informationen (Radio Data System) an, sofern verfügbar.
CT	On Off	Die Uhrzeit des Radios automatisch anhand der RDS-Radiosignale synchronisieren.
IA/Vol		Lautstärkeerhöhung für Verkehrsdurchsagen.

Optionen des Untermenüs RATING

Das DVD-System verfügt über eine integrierte Kindersicherung, damit nicht berechtigte Personen keinen Zugriff auf Disk-Inhalte haben, die nur für bestimmte Zuschauergruppen bestimmt sind. Standardmäßig ist die Kindersicherung auf die höchste Einstellung (ohne Einschränkungen) eingestellt. Die Kindersicherung kann nur durch die Eingabe des richtigen Kennwortes aufgehoben werden. Nach Eingabe des Kennworts kann die Kindersicherung konfiguriert werden. Um das Kennwort zurückzusetzen, öffnen Sie das Menü RATING und geben Sie das aktuell eingerichtete Kennwort ein. Wenn Sie das richtige Kennwort eingegeben haben, können Sie auf das Feld PASSWORD zugreifen und ein neues Kennwort eingeben.

Einstellung Optionen Funktion
Password Geben Sie das vierstellige Standardkennwor		ein (0000)
Rating 1. Kid Safe
	2. G
	3. PG
	4. PG-13
	5. PG-R
	6. R
	7. NC-17
	8. Adult
Load Factory Reset	Wahlen Sie die Option RESET aus,	um ausschließlich die Altersbeschränkungen auf die Werkseinstellungen zurückzusetzen. vor dem Rücksetzen müssen Sie den Vorgang mit YES bestätigen oder mit NO abbrechen.

HINWEIS: Notieren Sie das Kennwort, und bewahren Sie es an einem sicheren Ort auf. Die Altersbeschränkung ist auf jeder Disk, der Hülle oder der zugehörigen Dokumentation vermerkt. Ist keine Altersangabe für die Disk verfügbar, wird die Kindersicherungsfunktion für diese Disk nicht unterstützt. Bei einigen Disks sind nur bestimmte Passagen der Disk zugriffsbeschränkt, der allgemeine Inhalt wird jedoch wiedergegeben. Informationen hierzu finden Sie in der Beschreibung der Disk.

Das voreingestellte Passwort ist: 0000

Optionen des Untermenüs HARDWARE

Ist die Rückfahr-Videokamera angeschlossen, das Gerät eingeschaltet und der TFT-Monitor eingefahren, fährt der TFT-Monitor beim Einlegen des Rückwärtsgangs automatisch in die Wiedergabeposition und schaltet in den CAMERA-Modus. Beim Einlegen eines Vorwärtsgangs wird der TFT-Monitor nach zehn Sekunden wieder eingefahren.

Befindet sich der Monitor im Anzeigemodus, schaltet er beim Einlegen des Rückwärtsgangs automatisch in den CAMERA-Modus. Wird das Rückwärtsfahren beendet, schaltet der Monitor wieder in den ursprünglichen Modus.

Einstellung Optionen Funktion
Camera In Normal	Mirror	Kehrt die Kamerabilder um, als würden Sie in einen Rückspiegel schauen.
TFT Auto Open	Auto Manual Off	Der TFT-Monitor fährt beim Einschalten des Geräts automatisch aus.Wenn die Zündung ausgeschaltet ist, wird der TFT-Monitor NICHT eingefahren, wenn er sich zuvor in ausgefahrener Position befand.Zum Ausfahren des TFT-Monitors muss die Taste OPEN (1) gedrückt werden.

Optionen des Untermenüs P.VOL

Einstellung Optionen Funktion
Source Disc		Wählen Sie eine Quelle, für die Sie die relative Lautstärke (LEVEL) anheben möchten.
	Radio
	AUX 1
	AUX 2	Verwenden Sie die Tasten +/- zum Anheben der relativen Lautstärke für die ausgewählte Quelle um 6 Dezibel.
	NAV
	USB

TS Cal (Monitorkalibrierung)

Um auf die Funktion zum Kalibrieren des Monitors zuzugreifen, wählen Sie im Menü SETUP die Option TS CAL. Nach dem Aufrufen des Kalibrierungsmodus wird in einem Eckquadranten des Monitors ein Fadenkreuz angezeigt. Um die Kalibrierung zu starten, halten Sie das Fadenkreuz für eine Sekunde gedrückt, bis es sich in den nächsten Quadranten bewegt. Fahren Sie mit den einzelnen Quadranten fort, bis die Kalibrierung abgeschlossen ist. Um die Funktion ohne Durchführen der Kalibrierung zu verlassen, berühren Sie die Taste BACK.

BEDIENUNG DES RADIOS

1. Anzeige des aktuell ausgewählten Radiobands
2. Anzeige der Radiofrequenz / des Sendernamens
3. Uhrzeit
4. Anzeige für Sendebetrieb in Stereo
5. Anzeige für starkes Signal lokal empfangbarer Sender
6. Gespeicherte Radiosender: Touchpunkt zum Aufrufen gespeicherter Sender
7. Radiotextinformationen:
8. EQ: Touchpunkt zum Aufrufen des „Equalizer“
9. Touchpunkt zum Aufrufen des Bildschirms für die Direkteingabe
10. Anzeige des aktuell gespeicherten Senders

11. : Touchpunkt für die Rückwärtssuche

12. ▶: Touchpunkt für die Vorwärtssuche
13. √: Touchpunkt, um die Frequenz schrittweise zu reduzieren
14. A: Touchpunkt, um die Frequenz schrittweise zu erhöhen
15. BAND: Touchpunkt zum Wechseln zwischen dem UKW/MW-Band
16. AS: Touchpunkt zum automatischen Speichern von Sendern
17. MEM: Anzeigebildschirm zum Speichern des aktuellen Kanals im Senderspeicher
18. 1/2 oder 2/2: Touchpunkt zum Anzeigen einer zweiten Seite mit Touchscreen-Tasten
    20 . Touchpunkt zum Anzeigen des Menüs SETUP
19. LOC: Touchpunkt zum Einstellen starker lokaler Sender
20. Zeigt an, dass die PTY-Funktion aktiviert ist.
21. Zeigt an, dass die RDS-Funktion aktiviert ist.
22. Anzeige Verkehrsfunkdurchsagen AN/AUS
23. Anzeige aktueller Sender mit eigener Verkehrsfunkdurchsage

24. Stationstasten mit gespeicherten Sendernamen

25. Touchpunkt zum Anzeigen des Menüs SOURCE MENU und zum Auswählen einer neuen Wiedergabequelle

26. PS (Vorschau-Suche): Touchpunkt zum Suchen aller verfügbaren Sender, wobei jeder Sender für 5 Sekunden angespielt wird. Die Suche wird fortgesetzt, bis Sie einen Sender auswählen.

27. PTY: Durch Drücken von PTY werden die Programmkategorien zum Auswählen ähnlicher Programme nach Genre aufgelistet. Wird eine PTY-Kategorie aus dem Touchscreen-Menü ausgewählt, sucht das Radio nach Sendern der gewählten Kategorie.

Umstellen auf Radioquelle

• Berühren Sie die obere linke Ecke des Bildschirms (den RADIO-Kreis), um das SOURCE MENU anzuzeigen. Berühren Sie RADIO.
• Drücken Sie auf der Gerätevorderseite die Taste SRC (6) oder die entsprechende Taste auf der Fernbedienung (8), um auf die Quelle AM/FM (UKW/MW) oder RADIO umzuschalten.

Auswählen des UKW/MW-Bands

Berühren Sie auf dem Bildschirm die Taste BAND (15), oder drücken Sie die entsprechende am Gerät (4) oder auf der Fernbedienung (20), um zwischen den folgenden Bändern zu wechseln: FM1, FM2, FM3, AM1 und AM2.

HINWEIS: Die Taste BAND am Gerät funktioniert nur bei eingefahrenem TFT-Monitor.

Sendersuchlauf

So suchen Sie den nächsten höheren Sender:

- Berühren Sie die Taste ▶ auf dem Display.

So suchen Sie den nächsten niedrigeren Sender:

- Berühren Sie die Taste ◀ auf dem Display.

Manuelle Senderwahl

So heben Sie die eingestellte Frequenz um einen Schritt an bzw. senken sie um einen Schritt:

- Berühren Sie die Taste ^A oder ^V auf dem Bildschirm.

Direkte Sendereingabe

Um einen Sender direkt aufzurufen, berühren Sie die Taste ☐ auf dem Bildschirm oder drücken die Taste GOTO (21) auf der Fernbedienung, um das Menü für die Direkteingabe aufzurufen.

Geben Sie die gewünschte Radiosender-Frequenz mit Hilfe des angezeigten Nummernblocks ein. Drücken Sie ENTER, um den ausgewählten Sender aufzurufen. Berühren Sie die Taste EXIT, um den Bildschirm zu verlassen, ohne den Sender zu ändern. Um Ihre Eingabe zu löschen und einen neuen Sender einzugeben, berühren Sie die Taste CLEAR.

Verwenden gespeicherter Sender

Für jedes Band können Sender über die sechs nummerierten Speichertasten gespeichert und aufgerufen werden. Alle sechs für das aktuell ausgewählte Band gespeicherten Sender (P1 bis P6) werden auf dem Bildschirm angezeigt.

Speichern eines Senders

1. Wählen Sie ggf. ein Band und dann einen Sender aus.
2. Berühren Sie die Taste MEM (18) auf dem Bildschirm, um den Bildschirm für gespeicherte Sender aufzurufen.
3. Berühren Sie die Nummer, unter der Sie den aktuellen Sender speichern möchten (oder drücken Sie EXIT, um den Vorgang abzubrechen und das Menü zu schließen). Die Festsendernummer und der Sender werden hervorgehoben.

Aufrufen und Speichern von Sändern mit der Festsenderfunktion und der automatischen Speicherfunktion (AS):

Aufrufen eines Senders

1. Wählen Sie ggf. ein Band aus.
2. Berühren Sie eine der Speichertasten (P1 – P6) auf dem Bildschirm, um den gewünschten gespeicherten Sender aufzurufen.

Manuelles Speichern eines Senders

1. Stellen Sie den gewünschten Sender (Frequenz) manuell ein.
2. Drücken Sie die Taste MEM auf dem Bildschirm, und wählen Sie die gewünschte Festsendertaste (P1 – P6).
3. Der Sender wird unter der gewählten Nummer gespeichert.
4. Anstelle der Frequenz wird die ID des Programmdienstes (z. B. NDR, WDR usw.) gespeichert.

Automatisches Speichern (AS) der Sender mit dem stärksten Signal

1. Halten Sie die Taste für das automatische Speichern (AS) auf dem Bildschirm für 2 Sekunden gedrückt.
2. Der VME beginnt mit der Suche nach den empfangbaren Sendern (dies dauert eine Weile).
3. Nach dem Suchvorgang werden die 6 Sender mit dem stärksten Signal unter den Programmplätzen P1 – P6 gespeichert.
4. Beim automatischen Speichern (AS) werden unter den Programmplätzen P1 – P6 nur die Frequenzen gespeichert, um die benötigte Zeit für das Suchen/Speichern zu reduzieren.
5. Wenn Sie die Programmplätze P1 – P6 nun manuell aufrufen, werden auch die PS-Informationen für den ausgewählten gespeicherten Sender (z. B. P2: WDR) gespeichert.

Radiotext-Meldungsleiste

1. Die Radiotext-Informationen (RT) werden als Teil des RDS-Signals vom Sender übertragen. Diese Informationen werden in der untersten Leiste angezeigt (z. B. ABCD).
2. Nicht alle Sender unterstützen diese zusätzlichen Informationen oder möglicherweise nicht ständig.

Vorschau-Suche (PS)

Um das UKW- oder MW-Band nach verfügbaren Sendern Ihres Bereichs abzusuchen, drücken Sie die Taste PS (21). Berühren Sie die Taste erneut, um die Vorschau-Suche zu beenden.

Suchen nach lokal empfangbaren Sendern (LOC)

Ist die Funktion LOCAL aktiviert, werden nur Sender wiedergegeben, für die ein starkes lokales Signal empfangen wird. Um die Funktion LOCAL im UKW/MW-Radio-Modus zu aktivieren, drücken Sie die Taste 1/2, um zum zweiten Bildschirm der Menüoptionen zu wechseln. Berühren Sie auf diesem Bildschirm die Taste LOC. Drücken Sie erneut auf diese Taste, um die Funktion LOCAL wieder zu deaktivieren. Wenn die Funktion LOCAL aktiv ist, leuchtet die LOC-Anzeige oben im Bildschirm.

Um den Bildschirm ohne Treffen einer Auswahl zu verlassen, berühren Sie EXIT. Um Ihre Eingabe zu löschen und erneut zu beginnen, berühren Sie die Taste CLEAR.

DVD/VCD VIDEO-BETRIEB

HINWEIS: Bei ordnungsgemäßer Montage ist auf dem TFT-Hauptmonitor nur dann ein DVD-Film zu sehen, wenn die Handbremse gezogen wurde. Wenn Sie versuchen, während der Fahrt eine DVD wiederzugeben, wird auf dem TFT-Monitor die Meldung PARKING vor einem blauen Hintergrund angezeigt. Der Betrieb der Rückfahrkamera, sofern angeschlossen, ist jedoch während der Fahrt möglich.

Aus- und Einfahren des TFT-Monitors

Ausfahren des TFT-Monitors

Drücken Sie zum Ausfahren des TFT-Monitors die Taste OPEN (1). Das Gerät gibt ein akustisches Signal aus, woraufhin der Monitor ausgefahren wird. Einfahren des TFT-Monitors

Drücken Sie die Taste OPEN (1) erneut, um den TFT-Monitor einzufahren. Ist der Monitor bereits eingefahren, wird er zunächst aus- und dann wieder eingefahren. Disk einlegen/auswerfen: Nach dem Einlegen einer DVD-Disk wird der DVD-Modus aktiviert und die Wiedergabe der Disk gestartet.

HINWEIS: Ist die Kindersicherung (Rating) aktiviert und die eingelegte Disk nicht zur Wiedergabe autorisiert, müssen Sie den 4-stelligen Code eingeben und/oder die Disk autorisieren (siehe „Optionen des Untermenüs GENERAL“ auf Seite 17).

Es ist nicht möglich, eine Disk einzulegen, wenn sich noch ein Datenträger in dem Gerät befindet oder wenn es ausgeschaltet ist.

HINWEIS: DVD-R- und DVD-RW-Disks werden nur wiedergegeben, wenn die Aufnahme beendet und die DVD geschlossen wurde.

Auswerfen einer Disk

Drücken Sie am Gerät die auf Taste ▲oder auf die entsprechende Taste der Fernbedienung (35), um die Disk auszuwerfen. Daraufhin schaltet das Gerät automatisch in den TUNER-Modus. Sie können eine Disk auch dann auswerfen, wenn das Gerät ausgeschaltet ist. Das Gerät bleibt nach dem Auswerfen der Disk ausgeschaltet.

Zurücksetzen des Lademechanismus

Wenn die Disk nicht richtig geladen wird oder der Mechanismus nicht korrekt funktioniert, halten Sie die Taste ▲(11) am Gerät oder auf der Fernbedienung (35) gedrückt, um den Lademechanismus zurückzusetzen. Anschließend wird der normale Betrieb wieder aufgenommen.

Zugreifen auf den DVD-Modus

Um den DVD-Modus zu aktivieren, wenn bereits eine Disk eingelegt wurde, drücken Sie auf der Gerätevorderseite auf die Taste SRC (6) oder auf die entsprechende Taste der Fernbedienung (8), bis am unteren Rand des Monitors DISC angezeigt wird.

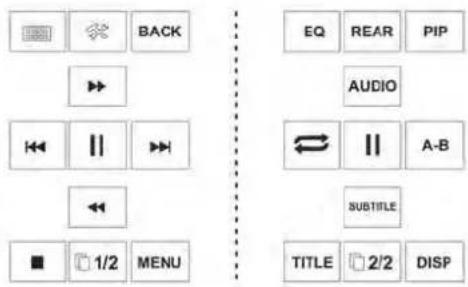

Steuern der Wiedergabe

Berühren Sie den Touchscreen, um auf die Steuerungen zuzugreifen. Berühren Sie die Taste 1/2, um eine zweite Seite mit Steuerelementen anzuzeigen

Anhalten der Wiedergabe

Berühren Sie die Stopptaste (||) auf dem Bildschirm, oder drücken Sie auf der Fernbedienung auf die Taste >/||, um die Wiedergabe anzuhalten. Drücken Sie die Taste > auf dem Bildschirm, um die Wiedergabe fortzusetzen.

Schnelle Wiedergabe vorwärts

Drücken Sie die Taste auf dem Bildschirm, um die schnelle Wiedergabe in Vorwärtsrichtung zu starten. Halten Sie die Taste gedrückt und lassen Sie sie wieder los, um die Geschwindigkeit in 2-fach, 4-fach, 6-fach und 8-fach zu ändern. Drücken Sie die Taste ENTER (18) auf der Fernbedienung, oder berühren Sie die Wiedergabetaste (>) auf dem Display, um die normale Geschwindigkeit der Wiedergabe wieder herzustellen.

Schnelle Wiedergabe rückwärts

Drücken Sie << auf dem Bildschirm, um den aktuellen Titel schnell rückwärts wiederzugeben. Halten Sie die Taste gedrückt und lassen Sie sie wieder los, um die Geschwindigkeit in 2-fach, 4-fach, 6-fach und 8-fach zu ändern.

Drücken Sie die Taste ENTER (18) auf der Fernbedienung, oder berühren Sie die Wiedergabetaste (>) auf dem Bildschirm, um die normale Geschwindigkeit der Wiedergabe wieder herzustellen.

Langsame Wiedergabe vorwärts/rückwärts

Drücken Sie auf der Fernbedienung auf die Taste ||> / BAND (20), um die langsame Wiedergabe vorwärts/rückwärts zu starten. Halten Sie die Taste gedrückt und lassen Sie sie wieder los, um die Geschwindigkeit von 2-fach in 4-fach und 8-fach zu ändern und die Wiedergabe mit der gewählten Geschwindigkeit zu starten.

Wiederholte Wiedergabe

Drücken Sie auf der Fernbedienung oder der Taste RPT (19) oder die entsprechende Taste (7) auf der Fernbedienung, oder berühren Sie die Taste auf dem Bildschirm, um je nach Wiedergabequelle den Wiederholungsmodus wie folgt zu aktivieren:

• DVD: Repeat Chapter, Repeat Title, Repeat Off (Kapitel wiederholen, Titel wiederholen, Wiederholung deaktivieren)

• Video-CD-Modus: (PBC-Wiedergabesteuerung deaktiviert): Repeat Single, Repeat Off (Einzelnes Stückes wiederholen, Wiederholung deaktivieren)

HINWEIS: Bei der Video-CD-Wiedergabe ist die Wiederholfunktion nicht verfügbar, wenn die PBC-Wiedergabesteuerung aktiviert ist.

Wiederholen von Abschnitten (A-B)

Verwenden Sie die Funktion A-B, um einen bestimmten Abschnitt auf der Disk zu wiederholen.

- Drücken Sie auf der Fernbedienung auf die Taste RPT A-B (6) oder auf die entsprechende Taste auf dem Bildschirm, um den Anfangspunkt (A) des zu wiederholenden Abschnitts festzulegen.

- Drücken Sie die Taste RPT A-B erneut, wenn der Endpunkt (B) des zu wiederholenden Abschnitts erreicht wurde. Der ausgewählte Bereich der DVD wird nun fortlaufend wiederholt.

- Drücken Sie die Taste RPT A-B erneut, um die Auswahl des zu wiederholenden Abschnitts A-B aufzuheben und den Wiederholungsmodus zu deaktivieren.

Zufallswiedergabe

Drücken Sie auf der Fernbedienung die RDM Taste (33), während eine DVD, Video-CD oder CD abgespielt wird, um die Zufallswiedergabe zu starten und alle Kapitel/Tracks in zufälliger Reihenfolge wiederzugeben. Auf dem Display wird ON angezeigt. Drücken Sie erneut auf die Taste RDM, um den Modus der Zufallswiedergabe zu deaktivieren.

HINWEIS: Wenn für eine Video-CD die PBC-Wiedergabesteuerung aktiviert ist, wird diese durch das Aktivieren der Zufallswiedergabe automatisch deaktiviert.

Öffnen des DVD-Menüs

Drücken Sie auf der Fernbedienung auf die Taste MENU (1), um das DVD-Hauptmenü aufzurufen. Verwenden Sie die Tasten >>, <<, >>|, |<< um einen Titel aus dem Menü auszuwählen, oder berühren Sie den Titel auf dem Bildschirm.

Drücken Sie auf der Fernbedienung auf die Taste TITLE (2), oder berühren Sie den Titel auf dem Bildschirm, um einen anderen Titel für die Wiedergabe auszuwählen. Drücken Sie zum Bestätigen der Auswahl und zum Starten der Wiedergabe die Play-Taste.

Sie können einen Titel auch über den Touchscreen auswählen.

Wechseln zwischen Kapiteln

Drücken Sie auf der Fernbedienung auf die Taste >>| (19) oder auf dem Bildschirm auf die Taste >>|, um zum nächsten Kapitel auf der DVD zu wechseln. Drücken Sie auf der Fernbedienung auf die Taste |<< (17) oder auf dem Bildschirm auf die Taste |<<, um zum vorherigen Kapitel zu wechseln.

Suchfunktion

Führen Sie während der Wiedergabe einer DVD oder Video-CD die folgenden Schritte aus, um über die GOTO-Suchfunktion auf eine bestimmte Stelle einer Disk zuzugreifen:

1. Drücken Sie auf der Fernbedienung auf die Taste GOTO (21), um den GOTO-Suchmodus zu aktivieren.

2. Drücken Sie auf der Fernbedienung auf die Taste >> oder << (14, 22), um eine Kategorie auszuwählen (das ausgewählte Element wird blau hervor gehoben).

1. Geben Sie über die numerischen Tasten (29) auf der Fernbedienung einen Zeitpunkt in das Feld ein.

2. Drücken Sie auf der Fernbedienung auf die Taste >/|| (18), um zu der angegebenen Stelle auf der Disk zu wechseln.

3. Drücken Sie erneut auf die Taste GOTO, um den Suchmodus zu verlassen.

- Im DVD-Modus können Sie die Suche nach einem bestimmten Zeitpunkt im aktuellen Titel oder in einem Titel/Kapitel durchführen.

Durchsuchen einer DVD

Time – Zu einem bestimmten Zeitpunkt des aktuellen Titels wechseln Title/Chapter – Zu einem bestimmten Zeitpunkt in einem Titel oder Kapitel wechsel

- Drücken Sie im Video-CD-Modus auf die Taste GOTO, um einen Track oder eine Disk zu durchsuchen oder um den Suchmodus zu verlassen.

Durchsuchen eines Tracks im Video-CD-Modus Time – Zu einem bestimmten Zeitpunkt des aktuellen Tracks wechseln Track – Zu einem bestimmten Track wechseln

Durchsuchen einer Disk im Video-CD-Modus Time – Zu einem bestimmten Zeitpunkt auf der Disk wechseln Track – Zu einem bestimmten Track wechseln

Verwenden Sie die Taste „um Titel oder Kapitel auszuwählen oder die Zeit einzugeben.

• Title (Titel): _/#
  • Chapter (Kapitel): __/##
  • Time (Zeit):

Geben Sie den gewünschten Titel, das Kapitel/den Track oder die Zeit über den Zahlenblock auf dem Bildschirm ein, und drücken Sie ENTER. Um den Bildschirm ohne Treffen einer Auswahl zu verlassen, berühren Sie EXIT. Um Ihre Eingabe zu löschen und erneut zu beginnen, berühren Sie die Taste CLEAR.

Verwenden alternativer Blickwinkel (nur im DVD-Modus)

Einige DVDs enthalten Szenen, die aus verschiedenen Blickwinkeln betrachtet werden können. Für Disks, die verschiedene Blickwinkel bereitstellen, drücken Sie auf der Fernbedienung auf die Taste ANGLE (13), um zwischen den verschiedenen Blickwinkeln für das angezeigte Bild zu wechseln.

Zoomen

Drücken Sie auf der Fernbedienung auf die Tasten ZOOM (23), um das angezeigte Videobild zu vergrößern oder zu verschieben. Folgende Optionen sind verfügbar: „ZOOM 1.5“, „ZOOM 2“, „ZOOM 3“ und „OFF“.

Mehrsprachige Disks (Nur im DVD-Modus)

Ändern der Audiosprache

Wenn Sie eine mehrsprachige DVD anschauen, drücken Sie auf der Fernbedienung auf die Taste AUDIO (5), um eine Sprache auszuwählen.

Ändern der Untertitelsprache

Wenn Sie eine mehrsprachige DVD anschauen, drücken Sie auf der Fernbedienung auf die Taste SUBTITLE (9), um die gewünschte Sprache für die Untertitel auszuwählen.

HINWEIS: Drücken Sie während der Video-CD-Wiedergabe auf der Fernbedienung auf die Taste AUDIO (5), um den linken oder rechten Kanal bzw. den Stereomodus auszuwählen.

PBC-Wiedergabesteuerung (Play Back Control) (Nur im Video-CD-Modus)

Auf einer Video-CD mit PBC-Funktion bietet die PBC-Wiedergabesteuerung zusätzliche Möglichkeiten der Steuerung bei der Wiedergabe einer Video-CD. Drücken Sie auf der Fernbedienung auf die Taste MENU (1), um die PBC-Wiedergabesteuerung zu aktivieren oder zu deaktivieren. Ist die PBC-Wiedergabesteuerung aktiviert, wird die Wiedergabe mit dem ersten Track aus der Wiedergabeliste gestartet.

HINWEIS: Ist die PBC-Wiedergabesteuerung aktiviert, sind die Funktionen für den schnellen Vorlauf, die Wiedergabe in Zeitlupe und das Wechseln zum vorherigen oder nächsten Track verfügbar. Das Wiederholen und das direkte Anwählen eines Tracks sind jedoch nicht möglich.

Wenn die PBC-Wiedergabesteuerung aktiviert ist, wird diese durch die Auswahl der Funktion zum Scannen, zum Aktivieren der Zufallswiedergabe oder Durchsuchen automatisch deaktiviert.

Wiedergabeinformationen

Drücken Sie während der Wiedergabe einer DVD oder Video-CD auf die Taste DISP (2) oder auf der Fernbedienung (10), um Wiedergabeinformationen anzuzeigen. Daraufhin werden unter anderem das aktuell wiedergegebene Medium und die aktuelle Wiedergabezeit angezeigt.

DVD-Wiedergabeinformationen

Während der Wiedergabe einer DVD werden die folgenden Informationen oben im Bildschirm angezeigt:

• Title (Titel): 05/08 – „05/08“ gibt an, dass der 5. von 8 Titeln der DVD wiedergegeben wird.
• Chapter (Kapitel): 012/016 – „002/016“ zeigt an, dass der 2. von 16 Titeln auf der DVD wiedergegeben wird.
• 00:41:28 – „00:41:28“ zeigt die Wiedergabezeit des aktuellen Titels an.
  Unten im Bildschirm werden die folgenden Informationen angezeigt:
  • Uhrzeit

Video-CD-Wiedergabeinformationen

Während der Wiedergabe einer Video-CD-Wiedergabe werden die folgenden Informationen oben im Bildschirm angezeigt:

• VCD2.0 – Das Format der aktuell eingelegten Disk.
- Title: 06/18 – „06/18“ Zeigt an, dass der 6. von insgesamt 18 Tracks auf der Video-CD wiedergegeben wird.
- 00:02:18 – „00:02:18“ zeigt die Wiedergabezeit des aktuell angegebenen Tracks an.

Regionaler Code

Sowohl DVD-Player als auch die DVD-Disks sind nach Regionen codiert. Diese regionalen Codes müssen für die fehlerfreie Wiedergabe übereinstimmen. Andernfalls kann die Disk nicht abgespielt werden. Der Code dieses Geräts ist 2. DVDs mit anderen regionalen Codes können mit diesem Gerät nicht abgespielt werden.

General Disc Information

Die Anweisungen für die Steuerung des TFT-Monitors und zum Einlegen/Auswerfen von Medien sind für DVDs und CDs gleich. Informationen zu diesen Themen finden Sie im Abschnitt zum DVD/Video-CD-Betrieb.

Der VME 9309TS-Receiver kann Musik oder Audio-Dateien von folgenden Diskmedien wiedergeben:

• CD-DA
• CD-R/RW
  • DVD
• DVD+R/RW
• DVD-R/RW

Nach dem Einlegen einer Disk bei ausgefahrenem TFT-Monitor werden der Disk- und Track-Titel (sofern vorhanden) sowie die Track-Nummer und die Wiedergabezeit auf dem Bildschirm angezeigt.

Benutzeroberfläche des CD-Players

Im folgenden sind die Bildschirmanzeigen und die Touchpunkte für die CD-Wiedergabe aufgeführt.

1. Aktueller Track und Gesamtanzahl der Tracks auf der Disk
2. Verstrichene Wiedergabezeit/Länge des Tracks
3. Titel des aktuellen Tracks
4. Verfügbare Track-Titel
5. ID3-Informationen
6. II : Touchpunkt zum Starten/Anhalten der Disk-Wiedergabe
7. ■ : Touchpunkt zum Stoppen der Disk-Wiedergabe

8. |: Touchpunkt zum Wechseln zum nächsten Track

9. |<<: Touchpunkt zum Wechseln zum vorherigen Track
10. ↑/ >>: Touchpunkt zum Navigieren durch die Abspielliste/zum Starten des schnellen Vorlaufs
11. ↓/<<: Touchpunkt zum Navigieren durch die Abspielliste/zum Starten des schnellen Rücklaufs
12. Touchpunkt zum Aktivieren/Deaktivieren der wiederholten Wiedergabe
13. 1/2 oder 2/2: Touchpunkt zum Anzeigen einer zweiten Seite mit Touchscreen-Tasten
14. Touchpunkt zum Aufrufen des Bildschirms für die Direkteingabe
15. Touchpunkt zum Anzeigen des Menüs SETUP
16. Touchpunkt zum Anzeigen des „Equalizers“
17. Touchpunkt zum Anzeigen des Menüs SOURCE MENU und zum Auswählen einer neuen Wiedergabequelle
18. Touchpunkte der Bildlaufleiste und Pfeile zum Anzeigen der vorherigen/nächsten Song-Seite
19. Aktuelle Uhrzeit

Steuern der Wiedergabe

Stoppen der Wiedergabe

Berühren Sie auf dem Bildschirm die Taste ■, oder drücken Sie auf der Fernbedienung auf die Taste ■ (20), um die Disk-Wiedergabe zu stoppen.

Um die Wiedergabe fortzusetzen, berühren Sie die Taste ▶ auf dem Bildschirm.

Anhalten der Wiedergabe

Berühren Sie die Taste ▶ auf dem Bildschirm, um die Disk-Wiedergabe anzuhalten oder fortzusetzen.

Wechseln zwischen Tracks

Drücken Sie die Taste >>| (19) auf der Fernbedienung oder die entsprechende Taste auf dem Bildschirm, um zum nächsten Track auf der Disk zu wechseln. Drücken Sie die Taste |<< (17) auf der Fernbedienung oder auf dem Bildschirm, um zum vorherigen Track zu wechseln.

Wiederholte Wiedergabe

Berühren Sie die Taste ⇌ auf dem Bildschirm, oder drücken Sie die Taste RPT (7) auf der Fernbedienung, um den Wiederholdungsmodus wie folgt zu wechseln:

• DVD: Repeat Chapter, Repeat Title, Repeat Off (Kapitel wiederholen, Titel wiederholen, Wiederholung deaktivieren)
- CD-DA: Repeat One, Repeat All, Repeat Off (einen wiederholen, alle wiederholen, Wiederholung deaktivieren)
- CD-R/RW: Repeat One, Repeat All, Repeat Off (einen wiederholen, alle wiederholen, Wiederholung deaktivieren)
- DVD-R/RW: Repeat One, Repeat All, Repeat Off (einen wiederholen, alle wiederholen, Wiederholung deaktivieren)

Track-Suchfunktion (nur für CD-DA-Disks)

Drücken Sie während der Disk-Wiedergabe die Taste SCN auf der Fernbedienung (34), um die ersten 10 Sekunden jedes Tracks anzuspielen. Ist der gesuchte Track gefunden, drücken Sie erneut auf die Taste SCN, um die Funktion abzubrechen und den gewählten Track abzuspielen.

Zufallswiedergabe

Drücken Sie bei gestoppter Disk-Wiedergabe die Taste RDM auf der Fernbedienung (33), um die Tracks auf der Disk in wechselnder Reihenfolge auf Zufallsbasis wiederzugeben. Drücken Sie die Taste RDM erneut, um den Modus der Zufallswiedergabe zu deaktivieren.

HINWEIS: CD-R- und CD-RW-Disks werden nur wiedergegeben, wenn sie abgeschlossen sind.

Schneller Vorlauf

Drücken Sie die Taste ↑ auf dem Bildschirm, um den schnellen Vorlauf zu starten. Halten Sie die Taste gedrückt und lassen Sie sie anschließend los, um die Geschwindigkeit in 2-fach, 4-fach, 6-fach und 8-fach zu ändern.

Schneller Rücklauf

Drücken Sie die Taste ↓ auf dem Bildschirm, um den schnellen Rücklauf zu starten. Halten Sie die Taste gedrückt und lassen Sie sie wieder los, um die Geschwindigkeit in 2-fach, 4-fach, 6-fach und 8-fach zu ändern.

Direkte Track-Eingabe

Um einen Track direkt auszuwählen, berühren Sie die Taste ☐ auf dem Bildschirm, um das Menü für die Direkteingabe anzuzeigen.

Geben Sie über das angezeigte Zahlenfeld die gewünschte Track-Nummer ein, und drücken Sie anschließend auf ENTER. Um den Bildschirm ohne Treffen einer Auswahl zu verlassen, berühren Sie EXIT. Um Ihre Eingabe zu löschen und erneut zu beginnen, berühren Sie die Taste CLEAR.

MP3/USB/WMA-BETRIEB

Die Anweisungen für die Steuerung des TFT-Monitors und zum Einlegen/Auswerfen von Medien sind für DVDs und MP3-Medien gleich. Informationen zu diesen Themen finden Sie im Abschnitt zum DVD/Video-CD-Betrieb.

Anforderungen für MP3/WMA-Medien und -Dateien

Mit diesem Player können MP3- und WMA-Dateien wiedergegeben werden, die auf CD-R/RWs, DVD+R/RWs und DVD-R/RWs aufzeichnet sind. Bei CD-RWs muss sichergestellt sein, dass die Formatierung vollständig und nicht als Schnellformatierung durchgeführt wird, um Fehler bei der Wiedergabe zu vermeiden. Auf eine Disk können bis zu 1500 Lieder/Dateien als MEGA DVD-Musikmix gebrannt werden. Sie sollten diese Zahl von Liedern/Dateien nicht überschreiten, um Probleme beim Lesen der Disk zu vermeiden.

Kompatibilität mit dem MP3-Format

Die nachfolgend aufgeführten Dateinamenformate sind mit diesem Gerät kompatibel:

• ISO 9660 – Dateiname: 12 Zeichen, Dateierweiterung: 3 Zeichen
• ISO 9660 – Dateiname: 31 Zeichen, Dateierweiterung: 3 Zeichen
• Joliet – 64 Zeichen

Entspricht der Name des Ordners oder der Datei nicht dem ISO 9660-Dateisystemstandard, ist eine korrekte Anzeige oder Wiedergabe unter Umständen nicht möglich. Verwenden Sie die folgenden Einstellungen, wenn Sie Audiodaten für die MP3-Disk komprimieren:

• Übertragungsbitrate: 128 kbps
  • Abtastfrequenz: 48 kHz

Wenn Sie die maximale Kapazität zum Beschreiben mit MP3-Dateien nutzen, deaktivieren Sie die Option für das zusätzliche Beschreiben. Wenn Sie die gesamte Kapazität einer leeren Disk nutzen möchten, aktivieren Sie die Einstellung „Disc at once“ zur Nutzung der gesamten Kapazität bei einem Schreibvorgang.

Reihenfolge der MP3-Wiedergabe

Bei der Wiedergabe erfolgt der Zugriff auf die Dateien und Ordner (Ordnersuche, Dateisuche und Ordnerauswahl) in der Reihenfolge, in der sie vom CD-Brenner geschrieben wurden. Daher entspricht die erwartete Wiedergabereihenfolge möglicherweise nicht der Reihenfolge der tatsächlichen Wiedergabe. Sie können die

Reihenfolge der MP3/WMA-Dateiwiedergabe festlegen, indem Sie die Dateien auf ein Medium (z. B. eine CD-R) schreiben und den Dateinamen dabei eine Wiedergabereihenfolge zuweisen, beispielsweise „01“ bis „99“. Zum Beispiel erfolgt für ein Medium mit der folgenden Ordner-/Dateihierarchie die Ordnersuche, Dateisuche oder Ordnerauswahl folgendermaßen:

Der VME 9309TS-Player erkennt nur drei Ordnerebenen und zeigt keine Ordner an, die nur andere Ordner enthalten. Im obigen Beispiel zeigt das Gerät die Ordner 3, 4, 6 und 8 aber nicht die Ordner 2 und 7 an, da diese keine Tracks enthalten. Ordner 5 wird überhaupt nicht erkannt, da er sich auf der vierten Ebene befindet.

MP3 und USB-Benutzeroberfläche

Im Folgenden sind die Bildschirmanzeigen und die Touchpunkte für die MP3-Wiedergabe aufgeführt.

1. Aktueller Track und Gesamtanzahl der Tracks im Stammordner der Disk
2. Verstrichene Wiedergabezeit/Länge des Tracks
3. Aktuelle Uhrzeit
4. Tracktitel
5. ID3-Informationen
6. II : Touchpunkt zum Starten/Anhalten der Disk-Wiedergabe
7. DIR-: zum vorherigen Ordner

8. |: Touchpunkt zum Wechseln zum nächsten Track

9. |<<: Touchpunkt zum Wechseln zum vorherigen Track
10. /▲>: Touchpunkt zum Navigieren durch die Abspielliste/zum Starten des schnellen Vorlaufs
11. ↓ / <<: Touchpunkt zum Navigieren durch die Abspielliste/zum Starten des schnellen Rücklaufs
12. DIR -: Touchpunkt zum Anzeigen des vorherigen Ordners
13. DIR +: Touchpunkt zum Anzeigen des nächsten Ordners
14. Touchpunkt zum Aufrufen des Bildschirms für die Direkteingabe
15. Touchpunkt zum Anzeigen des Menüs SETUP
16. Touchpunkt zum Anzeigen von „Spectrum Analyzer“ > „Equalizer“
17. Touchpunkt zum Anzeigen des Menüs SOURCE MENU und zum Auswählen einer neuen Wiedergabequelle
18. Ordnername
19. 1/2 oder 2/2: ■ : Touchpunkt zum Stoppen der Disk-Wiedergabe
20. DIR+:zum nächsten Ordner

Steuern der MP3/WMA-Disk-Wiedergabe

Wiedergeben von MP3/WMA-Dateien

Nach dem Einlegen einer MP3/WMA-Disk werden die Dateien in der Reihenfolge wiedergegeben, in der sie im Stammverzeichnis abgelegt wurden.

HINWEIS: Verwenden Sie beim Brennen von MP3/WMA-Dateien auf eine DVD-Disk die 2X- oder 4X-Schreibfunktion, sofern verfügbar. Diese langsamere Schreibgeschwindigkeit hilft, Pufferfehler zu vermeiden, und sie verbessert die Zuverlässigkeit beim Lesen der Disk. Verwenden Sie beim Brennen zahlreicher Songs/Dateien auf einer Disk mehrere Ordner, um die Navigation durch die Musik zu erleichtern. Wählen Sie die Option „Disc at Once“, und schließen Sie Ihre Disk.

Stoppen der Wiedergabe

Berühren Sie auf dem Bildschirm die Taste ■, oder drücken Sie auf der Fernbedienung auf die Taste ■ / BAND (20), um die Disk-Wiedergabe zu stoppen. Um die Wiedergabe fortzusetzen, berühren Sie die Taste ▶ auf dem Bildschirm oder die Taste >/|| (18) auf der Fernbedienung.

Anhalten der Wiedergabe

Um die Wiedergabe anzuhalten, berühren Sie die Taste ▶ auf dem Bildschirm oder die Taste >/|| (18) auf der Fernbedienung.

Wechseln zwischen Tracks

Drücken Sie die Taste >>| (19) auf der Fernbedienung oder die entsprechende Taste auf dem Bildschirm, um zum nächsten Track auf der Disk zu wechseln. Drücken Sie die Taste |<< (17) auf der Fernbedienung oder auf dem Bildschirm, um zum vorherigen Track zu wechseln.

FEHLERBEHEBUNG

Problem

Ursache

Lösung

ALLGEMEINES

Das Gerät lässt sich nicht ten Typs und mit der richtigen Amperezahl ein	Die Sicherung für das Radio ist durchgebrannt	Setzen Sie eine neue Sicherung des richtigen einschal-
	Die Sicherung für die Autobatterie ist Setzen Sie eine neue Sicherung des richtigen durchgebrannt Typs und mit der richtigen Amperezahl ein
	Unzulässiger Bedienvorgang Drücken Sie die Taste RESET in der unteren rechten Ecke auf der Gerätevorderseite

Das Gerät spricht nicht auf die Die Batterie ist entladen Setzen Sie eine neue Batterie ein Fernbedienung an

Die Batterie ist falsch eingelegt Nehmen Sie die Batterie heraus, und setzen sie richtig ein

Kein Audioausgang/Leiser Die Verbindungen des Audioausgangs sind Überprüfen Sie die Verkabelung, und Audioausgang fehlerhaft korrigieren Sie sie ggf.

	Die Lautstärke ist zu niedrig eingestellt	Erhöhen Sie die Lautstärke
	Das MUTE-Kabel ist fehlerhaft angeschlossen	Schauen Sie sich das Schaltbild an, und überprüfen Sie den Anschluss des MUTE-Kabels
	Die Lautsprecher sind beschädigt	Tauschen Sie die Lautsprecher aus
	Stark verzerrte Balance	Stellen Sie die Kanal-Balance auf die Center-Position ein
	Lautsprecherkabel hat Kontakt mit einem metallenen Fahrzeugteil	Isolieren Sie alle Lautsprecherkabel
Schlechte Soundqualität oder Verzerrung	Eine Raubkopie wird verwendet	Verwenden Sie die Originalversion
	Die Lautsprecherleistung ist mit dem Gerät nicht kompatibel	Schließen Sie di richtigen Lautsprecher an
	Kurzschluss des Lautsprechers	Überprüfen Sie die Lautsprecheranschlüsse
Fehler bei Stummschaltung bei Telefonanruf	Das MUTE-Kabel ist geerdet	Stellen Sie sicher, dass das MUTE-Kabel nicht geerdet und ordnungsgemäß isoliert ist
Das Gerät setzt sich bei ausgeschaltetem Motor zurück	Der Anschluss zwischen ACC und dem positiven Pol der Batterie ist fehlerhaft	Überprüfen Sie die Verkabelung, und korrigieren Sie sie ggf.

TFT-MONITOR

Der Monitor fährt nicht automatisch aus	Die Funktion TFT AUTO OPEN ist ausgeschaltet	Schalten Sie die Funktion TFT AUTO OPEN ein
Kein Bild	Der Anschluss der Handbremse ist fehlerhaft	Überprüfen Sie die Verkabelung, und korrigieren Sie sie ggf.
	PRK SW ist aktiviert und die Handbremse ist nicht gezogen	Halten Sie das Fahrzeug an einer sicheren Stelle an, und ziehen Sie die Handbremse
Flackerndes Bild oder Bildstörungen auf dem Monitor	Die DVD ist nicht mit den aktuellen Fernsehsystem-Einstellungen kompatibel	Ändern Sie das Setup gemäß der eingelegten Disk
	Die Video-Signalanschlüsse sind fehlerhaft	Überprüfen Sie die Verkabelung, und korrigieren Sie sie ggf.
Verlangsamtes Bild oder Anzeige mit fehlerhaftem horizontalen oder vertikalen Bildformat	Es wurde das falsche Bildformat ausgewählt	Verwenden Sie das richtige Bildformat
Der Monitor verbleibt beim Ausfahren nicht in der richtigen Position	Der Monitor kann wegen eines Hindernisses nicht korrekt ausfahren	Drücken Sie die Taste OPEN, um den Monitor erneut auszufahren

RADIO
Schwache Empfangssignale bei Die Autoantenne ist nicht vollständig Überprüfen Sie den Antennenanschluss der Sendersuche ausgefahren

	Die Autoantenne ist nicht korrekt überprüfen Sie den Antennenanschluss angeschlossen
	Die Funktion LOCAL ist aktiviert Deaktivieren Sie die Funktion LOCAL
Die Disk wird nicht wiedergegeben Die Disk ist verbogen oder verkratzt Verwenden Sie eine Disk in einwandfreiem Zustand
			Die Disk ist verschmutzt oder feucht Reinigen Sie die Disk mit einem weichen Tuch
			Die Laserlinse ist verschmutzt Reinigen Sie die Laserlinse mit einer Reinigungs-CD
			Es wird eine inkompatible Disk verwendet Verwenden Sie eine kompatible Disk
			Die Altersangabe der Disk steht im Konflikt Andern Sie die Einstellungen für die zu der über die Kindersicherung festgelegten Kindersicherung, indem Sie die Beschränkung Altersbeschränkung
			Der Ländercode der Disk ist nicht mit dem Verwenden Sie eine Disk mit einem Gerät kompatibel kompatiblen Ländercode
			Die Disk wurde falsch herum eingelegt	Legen Sie die Disk richtig herum ein
Das Bild ist verschwommen, verzerrt oder dunkel	Es wird eine Raubkopie verwendet	Verwenden Sie die Originalversion
Die PBC-Wiedergabesteuerung kann für die Video-CD-Wiedergabe nicht verwendet werden	Die PCB-Wiedergabesteuerung ist für die Disk nicht verfügbar
Suchläufe und eine wiederholte Wiedergabe sind während der Video-CD-Wiedergabe nicht möglich	Die PCB-Wiedergabesteuerung ist aktiviert	Deaktivieren Sie die PCB-Wiedergabesteuerung
MP3
Die Wiedergabe wurde unterbrochen	Die Disk ist verschmutzt oder verkratzt	Reinigen Sie die Disk, oder tauschen Sie sie aus
	Die Datei ist defekt/wurde nicht korrekt gespeichert	Erstellen Sie eine Disk mit fehlerfrei gespeicherten Dateien
Es wird eine falsche Wiedergabemeldung angezeigt	Die Meldung überschreitet die maximale Anzeigelänge des LCD-Displays

Angezeigte Meldung	Ursache	Losung
Loading	Die Disk wird gelesen
No Disc	Die Disk ist verschmutzt	Reinigen Sie die Disk mit einem weichen Tuch
	Die Disk wurde falsch herum eingelegt	Legen Sie die Disk richtig herum ein
	Es befindet sich keine Disk im Fach	Legen Sie eine Disk ein
Bad Disc	Die Disk ist verschmutzt	Reinigen Sie die Disk mit einem weichen Tuch
	Die Disk wurde falsch herum eingelegt	Legen Sie die Disk richtig herum ein
Unknown disc	Das Diskformat ist nicht mit diesem Gerät kompatibel
Region Error	Der Ländercode der DVD ist nicht mit dem des Geräts kompatibel
Error	Nicht zulässiger Bedienvorgang	Drücken Sie 5 Sekunden lang die Taste EJECT, um den Lademechanismus zurückzusetzen

Pflege und Wartung

1. Verwenden Sie zur Reinigung der Gerätevorderseite oder des Monitors ein sauberes Tuch und ein neutrales Reinigungsmittel. Ein raues Tuch und ein nicht neutrales Reinigungsmittel (zum Beispiel Alkohol) können die Konsole oder den Monitor verkratzen oder die Farbe lösen.
2. Sprühen Sie keine flüssigen Reinigungsmittel oder Wasser auf das Gerät.
3. Wenn der Player zu heiß wird, wird automatisch ein Schutzmechanismus aktiviert, der die Wiedergabe der Disk stoppt. Lassen Sie das Gerät in diesem Fall abkühlen, bevor Sie den Player wieder in Betrieb nehmen.
4. Legen Sie immer nur 5 Zoll-CDs (12 cm) in den Player ein. Alle anderen Gegenstände oder Diskformate können den Mechanismus beschädigen.
5. Legen Sie in dieses Gerät keine 3 Zoll-CDs (8 cm) ein (weder mit noch ohne Adapter), da dadurch der Player und/oder die Disk beschädigt werden können. Eine auf diese Weise verursachte Beschädigung wird nicht durch die Garantie für dieses Produkt abgedeckt.
6. Bei extremer Hitze oder Kälte können Funktionsstörungen des CD-Players auftreten. Warten Sie in diesem Fall, bis im Inneren des Fahrzeugs eine normale Temperatur erreicht wurde, bevor Sie den Player erneut in Betrieb nehmen.
7. Wenn das Innere des Fahrzeugs bei kalten Außentemperaturen geheizt wird oder wenn eine hohe Luftfeuchtigkeit besteht, kann sich Kondenswasser auf dem LCD-Display absetzen. In diesem Fall funktioniert das Display erst wieder fehlerfrei, nachdem die Feuchtigkeit verdunstet ist.
8. Wir empfehlen, dieses Gerät häufiger mit einer Reinigungs-CD zu reinigen als Ihr Gerät zu Hause, da Geräte im Inneren des Fahrzeugs auf Grund der Umgebungsbedingungen schneller verschmutzen.

TECHNISCHE DATEN

DVD/CD-Player

Kompatible Disk-Medien: DVD + R / RW (Single und Dual Layer) und CD-R / RW

Kompatible Medienformate: CD-DA, MP3, WMA, VCD,

SVCD, AVI, MPEG1 / 2, XviD, DivX und Kodak-Picture CD (JPEG) >95 dBA

Rauschabstand:

Dynamikbereich: >95 dB

Frequenzgang: 20 Hz bis 20 kHz, -3 dB

Kanalabstand: > 60 dB bei 1 kHz

Digital/Analog-Wandler: High Performance 24 Bit / 192 kHz Abtastrate, Multi-Bit Sigma-Delta Modulator Video

Format: NTSC, PAL (automatische Erkennung)

Ausgang: 1 Vp-p (75 Ohm)

Eingang: 1 Vp-p (75 Ohm)

UKW-RDS-Radio

Mono-Rauschempfindlichkeit (-30 dB): 9 dBf

Empfindlichkeit bei Rauschabstand (-50 dB): 15 dBf

Trennschärfe: 70 dB

Rauschabstand bei 1 kHz:

58 dB

Frequenzgang: 30 Hz - 15 kHz, -3 dB

Monitor

Bildschirmgröße:

7 Zoll (in der Diagonale gemessen), 16:9-Format

6,06 Zoll (154,1 mm) Breite X 3,42 Zoll (87 mm) Höhe

TFT-Monitor mit LCD-Display (Liquid Crystal Display), Active Matrix

30 mSec Rise-Time, 50 mSec Fall-Time

Typ:

Reaktionszeit:

Auflösung:

Sichtwinkel:

• 336.960 Sub-Pixel, 1440 (B) x 234 (H)

• 65 Grad nach links oder rechts

• 40 Grad nach oben

• 65 Grad nach unten

Allgemein

Auxiliary-Eingangsimpedanz:

10 kOhm

Spannungsversorgung:

11 bis 16 Volt Gleichstrom, negativer Masseanschluss

Aktive Antenne (Blau):

max. 500 mA, Überstromschutz

Remote-Verstärkeranschluss (Blau/Weiß):

max. 500 mA, Überstromschutz

Betriebstemperatur:

-20°C \~ 65°C

Sicherung:

15 Ampere, ATM/MIN-Flachsicherung

DIN-Chassis-Abmessungen:

7 Zoll x 7 Zoll x 2 Zoll (178 mm x 178 mm x 50 mm)

USB 1.0 max. 500mA

Leistungsangaben gemäß CEA (Consumer Electronics Association)

Ausgangsleistung:

18 Watt RMS x 4 Kanäle an 4 Ohm bei < 1 % THD+N

Rauschabstand:

70 dBA unter Referenzwert (Referenzwert: 1 Watt, 4 Ohm)

Frequenzgang: 20 Hz - 20 kHz, -3 dB. (bei Aux-Eingang als Referenzeingang)

Referenzwert für Netzspannung:

14, 4 V Gleichstrom

*Die technischen Daten unterliegen Änderungen ohne vorherige Ankündigung.

VME 9309TS

AUDIOVOX®

• Title (Titel): _/#
  • Chapter (Kapitel): __/##
  • Time (Zeit): _:_:_:_

Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines AUDIOVOX Mobile Video-Produktes geworden. AUDIOVOX Mobile Video-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für AUDIOVOX Mobile Video-Produkte 2 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die Kontrollkarte ausgefüllt dem Produkt beiliegt, • die Kaufquittung beigefügt ist.
5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden. • Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

GB

Name und Anschrift des Händlers/Stempel Name and address of the dealer/stamp

Käufer/Customer

Name/Name

Straße/Street

PLZ, Ort/City

Land/Country

Kaufdatum/buying date

Nur gültig in Verbindung mit Ihrer Kaufquittung!

Audiovox Audio Produkte GmbH

Lise-Meitner-Str. 9 • D-50259 Pulheim • Germany

Tel. ++49 (0) 2234 807-0 •Fax++49 (0) 2234 807-399

www.audiovox-germany.de
