PM2LF10 - Optoelektronischer Sensor PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Lichttaster (photoelektrischer Sensor)
Marke	PANASONIC
Modell	PM2-LF10
Bauform	Fronttyp (Frontausführung)
Betriebsart	Hell-EIN (Licht-EIN)
Erfassungsbereich	2,5 bis 8 mm (Konvergenzpunkt: 5 mm)
Kleinstes erkennbares Objekt	Ø 0,05 mm Kupferdraht (bei 5 mm Abstand)
Wiederholpräzision	0,08 mm (senkrecht zur Empfangsachse)
Versorgungsspannung	5 bis 24 V DC ±10 %
Ausgang	NPN-Transistor, offener Kollektor
Ansprechzeit	max. 0,8 ms
Sendediode	Infrarot-LED (moduliert)
Umgebungstemperatur	-10 °C bis +55 °C (geschätzt)
Schutzart	IP67 (geschätzt)
Gehäusematerial	Kunststoff (geschätzt)
Anschluss	Lötstecker oder Steckverbinder mit Kabel (optional)
Mitgeliefertes Zubehör	Lötstecker CN-14 (optional)
Reinigung	Mit weichem, trockenem Tuch abwischen
Sicherheitshinweis	Spannungsversorgung innerhalb der spezifizierten Grenzen halten
Typische Anwendungen	Objekterkennung, Positionserfassung, Zählaufgaben

Häufig gestellte Fragen - PM2LF10 PANASONIC

Welche Spannungsversorgung benötigt der Lichttaster PM2-LF10?

Was ist der Erfassungsbereich des PM2-LF10?

Kann der Sensor dunkle Objekte erkennen?

Wie klein ist das kleinste erkennbare Objekt?

Welche Ausgangsart hat der Sensor?

Wie schnell ist die Ansprechzeit?

Ist der Sensor hintergrundneutral?

Welche Anschlussmöglichkeiten gibt es?

Wie wird der Sensor gereinigt?

Kann der Sensor im Freien verwendet werden?

BEDIENUNGSANLEITUNG PM2LF10 PANASONIC

Lichttaster mit stabiler Erkennungsleistung

Funktionen

Lichttaster für besonders stabile Erkennung

Bei diesem Sensor handelt es sich um einen Lichttaster, der eine feste Reichweite hat, was zu einer stabilen Erkennungsleistung beiträgt.

Hintergrundneutrale Erkennung

Selbst ein spiegelnder Hintergrund schmälert die Erkennungsleistung nicht, wenn sich der Lichttastser genau gegenüber in einer Entfernung von 30mm befindet.

Erkennung dunkler Objekte

Da dieser Sensor sehr lichtempfindlich ist, kann er auch dunkle Objekte mit geringer Reflexion erkennen.

Kleinstes zu erkennendes Objekt

Ein ø0,05mm starker Kupferdraht kann in einer Entfernung von 5mm erkannt werden.

Erkennung von Platten

Präzises Erkennen eines Objekts.

Der Lichttaster erkennt den Start- und Endpunkt eines sich bewegenden Körpers

Start- und Endpunkt eines Objekts in Bewegung erkennen.

Anwendungsbeispiele

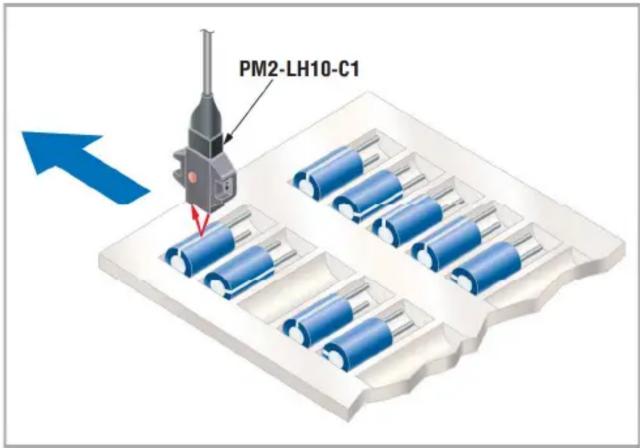

Erkennung von Kondensatoren in der Ablage

Der Lichttaster erkennt Kondensatoren in Fächern, unabhängig von ihrer Farbe, ihren Eigenschaften, Markierungen oder ihrem Glanz.

Extras

Typ	Artikelnr.	Beschreibung
Lötstecker	CN-14	Lötstecker
Steckverbinder mit Kabel	CN-14H-C1	0,18mm 2 3-adriges, abgeschirmtesKabel, Länge: 1m
	CN-14H-C3	0,18mm 2 3-adriges, abgeschirmtesKabel, Länge: 3m

Lötstecker

CN-14

CN-14H-C1
CN-14H-C3

Technische Daten

Typ		Lötstecker			Kabel
		Toptyp	Fronttyp	L-Form (Toptyp)	Toptyp	Fronttyp	L-Form (Toptyp)
Artikelnr.	Hell-EIN	PM2-LH10	PM2-LF10	PM2-LL10	PM2-LH10-C1	PM2-LF10-C1	PM2-LL10-C1
	Dunkel-EIN	PM2-LH10B	PM2-LF10B	PM2-LL10B	PM2-LH10B-C1	PM2-LF10B-C1	PM2-LL10B-C1
Tastbereich		2,5 bis 8mm (Konvergenzpunkt: 5mm) mit weißem Büropapier (15×15mm)
Kleinstes zu erkennendes Objekt		∅ 0,05mm Kupferdraht (Einstellungsabstand: 5mm)
Wiederholpräzision (senkrecht zur Empfangsstrahlachse)		0,08mm
Versorgungsspannung		5 bis 24VDC ± 10%
Ausgang		NPN-Transistor mit offenem Kollektor
Ansprechzeit		max. 0,8ms
Sendediode		Infrarote LED (moduliert)

Typ		Abbildung	Messbereich	Artikelnr.
Steckertyp	Toptyp		2,5 bis 8mm	PM2-LH10
				PM2-LH10B
	Fronttyp			PM2-LF10
				PM2-LF10B
	L-Form (Toptyp)			PM2-LL10
				PM2-LL10B
Kabeltyp	Toptyp			PM2-LH10-C1
				PM2-LH10B-C1
	Fronttyp			PM2-LF10-C1
				PM2-LF10B-C1
	L-Form (Toptyp)			PM2-LL10-C1
				PM2-LL10B-C1
