EX-Z13A-P - Optoelektronischer Sensor PANASONIC - Kostenlose Bedienungsanleitung

Typ	Einweg-Lichtschranke mit integriertem Verstärker
Modellnummer	EX-Z13A-P
Reichweite	500 mm
Kleinstes erkennbares Objekt	Ø 1,0 mm
Versorgungsspannung	12 - 24 V DC ±10 %
Ausgang	PNP-Transistor, offener Kollektor, max. 20 mA
Ansprechzeit	max. 0,5 ms
Schutzart	IP67 (IEC)
Umgebungstemperatur	-10 bis +55 °C
Anschlussart	Kabel, 2 m
Abmessungen (H × B × T)	15,5 × 5,5 × 6,5 mm
Lichtquelle	Roter Lichtstrahl, 4-Element-LED
Montageart	Seitentyp mit rostbeständigen Montagewinkeln aus Edelstahl und Kunststoff
Erkennung kleiner Objekte	Dank integrierter Schlitzmaske werden Objekte ab Ø 0,3 mm erkannt (bei kürzerer Reichweite)
Einfache Ausrichtung	Deutlich sichtbarer roter Lichtstrahl erleichtert die Montage und Strahlausrichtung
Reinigung	Linsenoberfläche regelmäßig mit einem trockenen, weichen Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweise	Betrieb nur innerhalb der spezifizierten Spannungs- und Temperaturgrenzen. Keine Reparatur durch unbefugte Personen.
Hersteller	Panasonic

Häufig gestellte Fragen - EX-Z13A-P PANASONIC

Was bedeutet der Buchstabe "P" in EX-Z13A-P?

Das "P" steht für PNP-Ausgang (Positivschaltend). Modelle ohne "P" haben einen NPN-Ausgang.

Wie groß ist der minimale Objektdurchmesser, den der Sensor erkennen kann?

Der Sensor EX-Z13A-P erkennt Objekte ab einem Durchmesser von 1,0 mm.

Welche Reichweite hat der Sensor?

Die Reichweite beträgt 500 mm.

Kann der Sensor durchsichtige Objekte erkennen?

Ja, der Sensor kann durchsichtige Objekte wie Glas oder Kunststoff erkennen, sofern sie den Lichtstrahl unterbrechen.

Wie wird der Sensor montiert?

Der Sensor kann mit den mitgelieferten Schrauben und Montagewinkeln aus Edelstahl befestigt werden. Der rote Lichtstrahl erleichtert die Ausrichtung.

Wie reinige ich den Sensor?

Reinigen Sie die Linsenoberfläche vorsichtig mit einem trockenen, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Welche Ansprechzeit hat der Sensor?

Die Ansprechzeit beträgt maximal 0,5 ms.

Darf der Sensor in nasser Umgebung eingesetzt werden?

Ja, dank Schutzart IP67 ist der Sensor gegen zeitweiliges Untertauchen geschützt.

Welche Spannungsversorgung benötigt der Sensor?

Der Sensor benötigt eine Gleichspannung von 12 bis 24 V DC (±10 %).

Wie lang ist das Anschlusskabel?

Das Kabel ist 2 m lang.

BEDIENUNGSANLEITUNG EX-Z13A-P PANASONIC

Miniaturlichtschranke mit integriertem Verstärker

Funktionen

Kleinster Sensor mit integriertem Verstärker

Die minimale Sensordicke der EX-Z-Serie von 3mm wird durch eine neue Sensorbauweise, die ohne Bonddrähte auskommt, erreicht. Die kleine Bauweise ermöglicht Montage bei herausfordernden Platzverhältnissen, bei denen früher nur Lichtwellenleiter verwendet werden konnten. Anders als beim Lichtwellenleiter wird aufgrund des integrierten Verstärkers kein zusätzlicher Platz mehr benötigt.

Fronttyp

EX-Z1□F□ H14×B8×T3 mm

Seitentyp

EX-Z1☐ H15,9×B5,5×T6,5 mm

Einfache Installation

Durch einen deutlich sichtbaren roten Lichtstrahl ist eine Montage und Strahlausrichtung sehr einfach möglich. Die 4-Element-LED sorgt für ein helle und langzeit-stabile Lichtleistung.

Gute Performance in industrieller Umgebung

Mit einer Schutzklasse IP67 kann der EX-Z auch in Umgebungen, die mit Wasser in Berührung kommen eingesetzt werden ^1 . Hierfür gibt es rostbeständige Montagewinkel aus Edelstahl und Kunststoff.

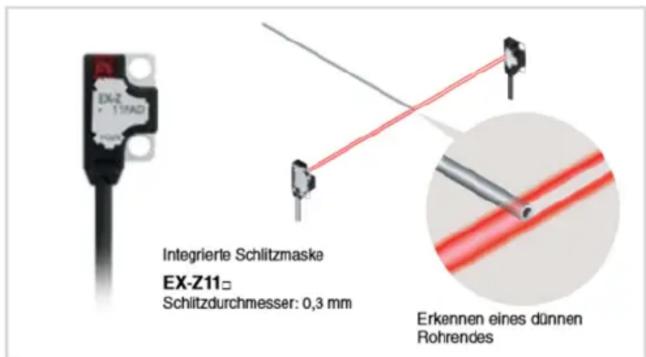

Kleinstobjekt-Erkennung

Mit der integrierten Schlitzmaske kann der Sensor bereits Objekte ab einem Durchmesser von 0,3 erkennen. Auch auf eine Distanz von 500mm werden Objekte ab 1mm zuverlässig detektiert.

Anwendungsbeispiele

Objekterkennung bei Teileförderer

Erkennung von An-/Abwesenheit von Reagenzgläsern

Erkennung von LED-Anschlüssen

Typ		Einweg-Lichtschranke
		Fronttyp			Seitentyp
Artikel-nummer	Hell-EIN	EX-Z11FA (-P) (Hinweis)	EX-Z12FA (-P)	EX-Z13FA (-P)	EX-Z11A (-P)	EX-Z12A (-P)	EX-Z13A (-P)
	Dunkel-EIN	EX-Z11FB (-P)	EX-Z12FB (-P)	EX-Z13FB (-P)	EX-Z11B (-P)	EX-Z12B (-P)	EX-Z13B (-P)
Reich-/Tastwelte		50mm	200mm	500mm	50mm	200mm	500mm
Kleinstes zu erkennendes Objekt		∅ 0,3mm	∅ 0,5mm	∅ 1,0mm	∅ 0,3mm	∅ 0,5mm	∅ 1,0mm
Versorgungsspannung		12 bis 24V DC ±10%
Ausgang		NPN- oder PNP-Transistor mit offenem Kollektor, max. 20mA
Ansprechzeit		max. 0,5ms
Schutzart		IP67 (IEC)
Umgebungstemperatur		-10 bis +55°C
Anschlussart		Kabel, 2m
Abmessungen (HxBxT)		14x8x3mm			15,5x5,5x6,5mm
Zubehör		Befestigungsschrauben, 1 Set

Hinweis:
Endung -P = PNP-Typ
Keine Endung = NPN-Typ
