Master ZM 1440K - Bohrmaschine Zgonc - Kostenlose Bedienungsanleitung

Produkttyp	Bohrmaschine
Modell	Master ZM 1440K
Marke	Zgonc
Leistungsaufnahme	1440 W
Leerlaufdrehzahl	0 - 3000 min⁻¹
Bohrfutter	Schnellspannbohrfutter, 1,5 - 13 mm
Bohrdurchmesser max. Holz	40 mm
Bohrdurchmesser max. Stahl	13 mm
Schlagbohrfunktion	Ja
Rechts-/Linkslauf	Ja
Gewicht	ca. 2,5 kg
Kabellänge	3 m
Spannung	230 V ~ 50 Hz
Schutzklasse	II (doppelt isoliert)
Schalldruckpegel	90 dB(A)
Vibrationspegel	2,5 m/s²
Lieferumfang	Bohrmaschine, Zusatzhandgriff, Tiefenanschlag, Bedienungsanleitung
Farbe	Schwarz/Blau

Häufig gestellte Fragen - Master ZM 1440K Zgonc

Wie kann ich die Drehzahl einstellen?

Die Drehzahl wird über den Schalter variabel geregelt. Leichter Druck ergibt niedrige Drehzahl, stärkerer Druck erhöht sie.

Kann ich mit dieser Maschine in Beton bohren?

Ja, die Schlagbohrfunktion ermöglicht das Bohren in Beton und Mauerwerk. Verwenden Sie einen geeigneten Hartmetallbohrer.

Wie wechsle ich das Bohrfutter?

Das Schnellspannbohrfutter wird von Hand gedreht. Öffnen Sie es durch Drehen des Rings, setzen Sie den Bohrer ein und ziehen Sie fest.

Welche Bohrer passen in das Bohrfutter?

Es passen Bohrer mit einem Schaftdurchmesser von 1,5 mm bis 13 mm.

Wie wird der Tiefenanschlag verwendet?

Der Tiefenanschlag wird in den Zusatzhandgriff eingesetzt und auf die gewünschte Bohrtiefe eingestellt.

Was bedeuten die Schutzeinrichtungen?

Die Maschine ist doppelt isoliert (Schutzklasse II). Arbeiten Sie dennoch vorsichtig und tragen Sie Schutzbrille und Gehörschutz.

Kann ich den Rechts-/Linkslauf umschalten?

Ja, der Umschalter befindet sich oberhalb des Ein-/Ausschalters. Für Schraubarbeiten den Linkslauf nutzen.

Wie reinige ich die Bohrmaschine?

Reinigen Sie das Gehäuse mit einem trockenen Tuch. Lüftungsschlitze regelmäßig von Staub befreien. Keine aggressiven Reinigungsmittel verwenden.

Welche Wartung ist erforderlich?

Kohlebürsten regelmäßig prüfen und bei Verschleiß austauschen. Fetten Sie das Getriebe nicht selbst – wenden Sie sich an den Fachhandel.

Was tun, wenn die Maschine nicht läuft?

Prüfen Sie Netzkabel, Steckdose und Sicherung. Ist die Kohlebürsten abgenutzt? Bei anhaltenden Problemen den Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG Master ZM 1440K Zgonc

^D Bedienungsanleitung Elektronik-Akku-Bohrschrauber mit Drehmomenteinstellung

ZGONC

MASTER

1 Stück Akku-Bohr-Schrauber
1 Stück Wechselakku
1 Ladegerät

Bild 1: Drehmomenteinstellung

Bild 2: Umschaltung 1. Gang - 2. Gang

Bild 3: Umschaltung Links-Rechtslauf

Bild 4: Ein/Aus-Schalter

Bild 5: Wechselakku, zur Entnahme des

Akku-Packs beide Rasttasten drücken

Wichtige Hinweise:

Lesen Sie vor der Inbetriebnahme Ihres

Akkuschraubers unbedingt diese Hinweise:

1. Der NC-Wechsel-Akku-Pack des Akkuschraubers ist im Lieferzustand nicht geladen. Vor der ersten Inbetriebnahme muß deshalb der Akku aufgeladen werden.
2. Laden Sie den Akku-Pack mit dem mitgelieferten Ladegerät. Ein leerer Akku ist nach max. 12 Stunden aufgeladen. Verwenden Sie das mitgelieferte Ladegerät nicht zum Laden von anderen Geräten.
3. Der Akku-Pack hat seine maximale Kapazität nach ca. fünf Entlade-/Ladezyklen erreicht.
4. NC-Akkus entladen sich auch, wenn sie nicht benützt werden. Laden Sie deshalb die Akkus regelmäßig.
5. Beachten Sie die angegebenen Daten auf dem Typenschild des Ladegeräts. Schließen Sie das Ladegerät nur an die auf dem Typenschild angegebene Netzspannung an.
6. Bei starker Beanspruchung erwärmt sich der Akku-Pack. Lassen Sie den Akku-Pack vor Beginn des Ladevorgangs auf Raumtemperatur abkühlen.

Sicherheitshinweise:

1. Schützen Sie Ihren Akkuschrauber und das Ladegerät vor Feuchtigkeit und Regen.
2. Ladegerät und Akkuschrauber vor Kindern schützen.
3. Nur scharfe Bohrer sowie einwandfreie und geeignete Schrauberbits verwenden.
4. Tragen Sie geeignete Arbeitskleidung. Schutzbrille tragen.
5. Den Akkuschrauber und das Ladegerät nicht im Bereich von Dämpfen und brennbaren Flüssigkeiten verwenden.
6. Beim Bohren und Schrauben in Wänden und Mauern diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.
7. Verbrauchte Akkus nicht ins offene Feuer werfen. Explosionsgefahr!
8. Verbrauchte und defekte Akkus gehören nicht in den Hausmüll. Denken Sie an den Umweltschutz, Cadmium ist giftig. Verbrauchte und defekte Akkus können zur fachgerechten Entsorgung frei

an die Firma ISC GmbH gesandt werden oder an den geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

1. Vermeiden Sie den Kontakt mit ausgelaufenen Akkus. Sollte dies dennoch geschehen, die betroffene Hautpartie sofort mit Wasser und Seife reinigen. Sollte Akkusäure ins Auge gelangen, das Auge mindestens 10 Minuten mit klarem Wasser ausspülen und sofort einen Arzt aufsuchen.

2. Schützen Sie das Ladegerät und die Leitung vor Beschädigung und scharfen Kanten. Beschädigte Kabel sind unverzüglich durch einen Elektrofachmann auszutauschen.

3. Kontorllieren Sie Ihr Werkzeug auf Beschädigungen. Reparaturen dürfen nur von einem Elektrofachmann durchgeführt werden.

4. Achten Sie darauf, daß die Kontakte des NC-Akku-Packs nicht mit anderen metalischen Gegenständen, z.B. Nägel, Schrauben, in Berührung kommen. Es besteht Kurzschlußgefahr!

Inbetriebnahme:

Laden des NC-Akku-Packs

1. Akku-Pack aus dem Handgriff heraus ziehen (Bild 5), dabei die seitlichen Rasttasten drücken.
2. Vergleichen Sie, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie das Ladegerät in die Steckdose und verbinden Sie das Ladekabel mit der Ladestation
3. Stecken Sie den Akku-Pack in den Ladeadapter Die rote Leuchtdiode signalisiert, daß der Akku-Packgeladen wird. Die Ladezeit beträgt bei leerem Akku 3-5 Stunden. Während des Ladevorgangs kann sich der Akku-Pack etwas erwärmen, dies ist jedoch normal. Achtung! Bei Volladung erfolgt keine automatische Abschaltung!

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte

• ob an der Steckdose die Netzspannung vorhanden ist
• ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

●das Ladegerät

●und den Akku-Pack

an unseren Kundendienst zu senden.

D

Im Interesse einer langen Lebensdauer des Akku-Packs sollten Sie für eine rechtzeitige Wiederaufladung des NC-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, daß die Leistung des Akku-Schraubers nachläßt.

Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des NC-Akku-Packs!

Drehmoment-Einstellung (Bild 1)

Der Einhell-Akkuschrauber ist mit einer 17 stufigen mechanischen Drehmomenteinstellung ausgestattet. Das Drehmoment für eine bestimmte Schraubengröße wird am Stellring (Bild 1) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:

●von der Art und Härte des zu bearbeitenden Materials
●von der Art und der Länge der verwendeten Schrauben
- von den Anforderungen, die an die Schraubverbindung gestellt werden.

Das Erreichen des Drehmoments wird durch das ratschende Ausrücken der Kupplung signalisiert.

Bohren (Bild 1)

Zum Bohren stellen Sie den Einstellring für das Drehmoment auf die letzte Stufe „Bohrer“ (Bild 1). In der Stufe Bohren ist die Rutschkupplung außer Betrieb. Beim Bohren ist das maximale Drehmoment verfügbar.

Umschaltung Gang 1 - Gang 2 (Bild 2)

Je nach Stellung des Umschalters können Sie mit einer höheren oder niedrigeren Drehzahl arbeiten. Um eine Beschädigung des Getriebes zu vermeiden, soll die Gangumschaltung nur im Stillstand umgeschaltet werden.

Drehrichtungsschalter (Bild 3)

Mit dem Schiebeschalter über dem Ein/Aus-Schalter können Sie die Drehrichtung des Akku-Schraubers einstellen und den Akku-Schrauber gegen ungewolltes Einschalten sichern. Sie können zwischen Links-und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, soll die Drehrichtung nur im Stillstand umgeschaltet werden. Befindet sich der Schiebeschalter in der Mittelstellung, ist der Ein/Aus-Schalter blockiert.

Ein/Aus-Schalter (Bild 4)

Mit dem Ein/Aus-Schalter können Sie die Drehzahl stufenlos steuern. Je weiter Sie den Schalter

drücken, desto höher ist die Drehzahl des Akkuschraubers.

Schrauben:

Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschiltz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, daß der verwendete Bit und die Schraube in Form und Größe übereinstimmen. Nehmen Sie die Drehmomenteinstellung, wie in der Anleitung beschrieben, entsprechend der Schraubengröße vor.

Technische Daten:

Spannungsversorgung Motor 14,4 V =
Drehzahl	0-400/1150 ^-1
Drehmoment 17 stufig
Rechts-Links-Lauf ja
Spannweite Bohrfutter 1,5 - 10 mm
Ladespannung Akku 17 V =
Ladestrom Akku 400 mA
Netzspannung Ladegerät 230 V ~ 50 Hz
Schalldruckpegel LPA: 72 dB(A)
Schalleistungspegel LWA: 82 dB(A)
Vibration: _w	< 2,5 m/s ^2


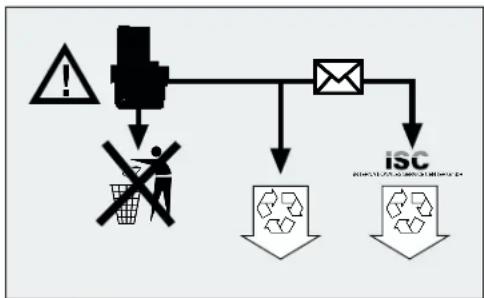

Verbrauchte und defekte Akkus gehören nicht in den Hausmüll. Denken Sie an den Umweltschutz, Cadmium ist giftig. Verbrauchte und defekte Akkus können zur fachgerechten Entsorgung frei an die Firma ISC gesandt werden oder an den geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

EG-Konformitätserklärung

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in gaam van de firma	Declaración CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Akku-Bohrschrauber	Electronic battery-powered screw drill	Foreuse à visser électronique à accumulateur	Electronische accu-boorschroover	Taladro altornillador electrónico	Furadeira aparafusadora electrónica de acumulador
Marke	produced by:	du fabricant	merk	marca	marca
ZGONC -MASTER
Typ	Type	Type	type	tipo	tipo
ZM 1440 K
– Seriennummer auf dem Produkt – der☑EG Niederspannungsrichtlinie 73/23 EWG☑EG Richtlinie Elektromagnetische Verträglichkeit 89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding low-voltage equipment 73/23 EEC;☑EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux basses tensions 73/23 CEE;☑Directive CE relative à la compatibilité électromagnétique 89/336 CEE avec les modifications y apportées.	– serlenummer op het produkt-conform de volgenderichtlijnen is:☑EG laagspanningsrichtlijn 73/23 EWG☑EG richtlijn Elektromagnetische compatibilité 89/336 EWG met wijzigingen	– No. de série en el producto: satisface las disposiciones pertinentes siguientes:☑Disposición de baja tensión de la CE 73/23 CEE☑Disposición de la compatibilidad electro-magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de baixa tensão 73/23 CEE☑Directiva da CE de compatibilidade electro-magnética 89/336 CEE, com alterações
EN 60335-1; DIN VDE 0700-207; prEN 50260-1; prEN 50260-2-1; prEN 50260-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den25.09.2001	Landau/Isar, (date)25.09.2001	Landau/Isar, (date)25.09.2001	Landau/Isar, datum25.09.2001	Landau/Isar25.09.2001	Landau/Isar25.09.2001
PilauumProdukt-Management	PilauumProdukt-Management	PilauumProdukt-Management	PilauumProdukt-Management	PilauumProdukt-Management	PilauumProdukt-Management
Achivierung / For archives: BAS-0646-26-4147145-E

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte

Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

GARANTIEURKUNDE

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferscheln oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionstfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeliszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantlezelt nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.
