BEDIENUNGSANLEITUNG ZAD811DHZ1 HAGER

Montage von Basisfeldern

Art.No	Beschreibung	Höhe	Verwendung
			ZAS207BE45A	ZAS132BE65A	ZAS131BD45A	ZAS132BD65A
ZAD717	Verteilerfeld 7-reihig	1050 mm	x	x
ZAD710BKE1	Zählerfeld 1 x BKE-I	1050 mm	x	x
ZAD710BKE2	Zählerfeld 2 x BKE-I	1050 mm	x	x
ZAD712TSG	TSG-Feld	1050 mm	x	x
ZAD710MM	Multimediafeld	1050 mm	x	x
ZAD818	Verteilerfeld 8-reihig	1200 mm			x	x
ZAD811DHZ1	Zählerfeld 1 x 3.HZ	1200 mm			x	x
ZAD810DHZ2	Zählerfeld 2 x 3.HZ	1200 mm			x	x
ZAD813TSG	TSG-Feld	1200 mm			x	x
ZAD810MM	Multimediafeld	1200 mm			x	x

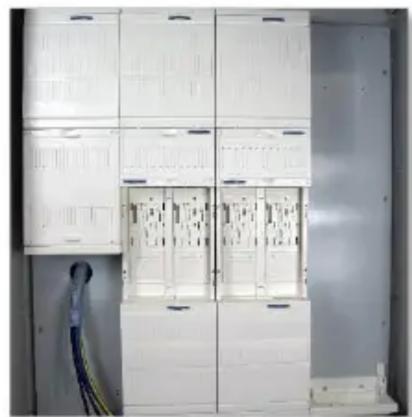

Einbau Zählerfelder

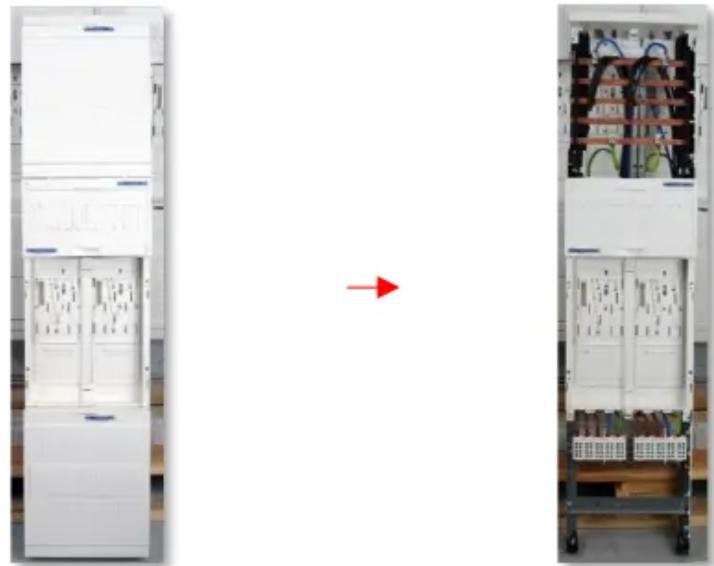

	Haube entfernen

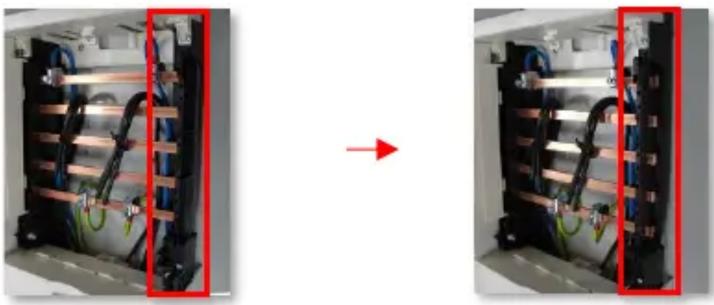

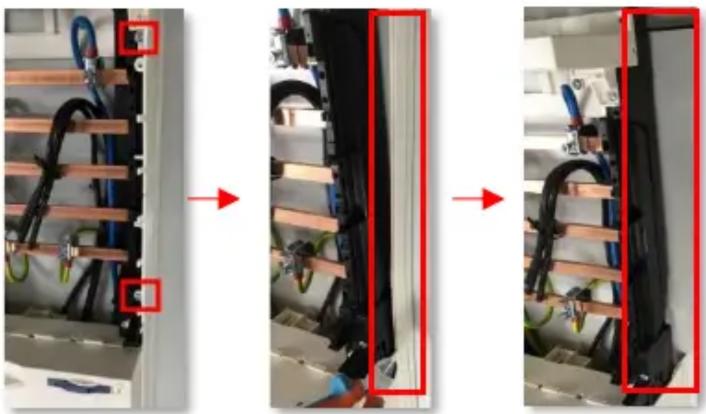

	Seitliche Schottung entfernen und Steckprofil abschneiden.
	Seitliche Sammelschienenabdeckung entfernen.

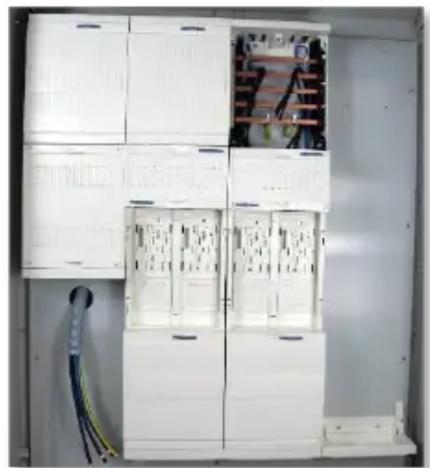

	Hauben vom Feld entfernen.

hagergroup

	Feld einsetzen und die unteren Schrauben anziehen.
	Die oberen Schrauben einsetzen und anziehen.
	Sammelschienen verbinden.
	Bei Verwendung in ZAS207BE45A: Schraubkappen einsetzen.
	Fertigstellung

Besonderheiten beim Einbau von Verteiler- und Multimediafeldern

Obere Klemmleiste entfernen.

hagergroup

Schottung entfernen.

Unteres Profil auf Höhe des Schenkels des rechten Stirnteils abschneiden.

Schottung wieder montieren.

ACHTUNG

Gefahr des Zugangs in ungezählten Bereich! Bei vollständiger Entfernung des Isolierprofils entsteht ein Zugang vom Verteilerfeld/Multimediafeld zum ungezählten Bereich im NAR.

→ Nur notwendiges Stück der Isolierung abtrennen, um das Feld montieren zu können. Schottung danach wieder montieren.

Klemmleiste wieder einsetzen.
