Produkttyp	Leitungsschutzschalter 3 × 1P + N
Nennstrom	16 A
Auslösecharakteristik	C
Schaltvermögen	6 kA nach IEC 60898
Polzahl	3P + N
Bemessungsspannung	230 / 400 V AC
Frequenz	50 Hz
Anschlusstechnik	quickconnect (stecken statt schrauben)
Montageart	DIN-Schiene (TS35)
Bauform	Modulargerät, 4 TE breit
Schutzart	IP20
Umgebungstemperatur	-25 °C bis +60 °C
Verschmutzungsgrad	2
Anschlussquerschnitt	bis 10 mm² (starr/flexibel)
Klemmenausführung	Bi-Connect: vordere Klemme Stecktechnik, hintere Klemme Schraubtechnik
Zusatzfunktionen	Separate Prüföffnung, Quick-Snap Schieber, Beschriftungsfeld mit Klarsichtklappe
Gewicht	ca. 0,2 kg
Bestellnummer	805 179 014

Häufig gestellte Fragen - MCC316 HAGER

Wie installiere ich den Hager MCC316 Leitungsschutzschalter?

Der MCC316 wird auf eine DIN-Schiene (TS35) aufgeclipst. Die quickconnect-Stecktechnik ermöglicht einen werkzeuglosen Anschluss der Abgangsleitungen: Litzen einfach in die Klemme stecken, Drähte oder flexible Leiter ohne Aderendhülse. Zum Lösen einen 2,5-mm-Schraubenzieher in die Öffnung einführen. Die Eingangsseite kann ebenfalls mit quickconnect über Phasenschienen oder schraubbar über die hintere Bi-Connect-Klemme angeschlossen werden.

Welche Phasenschienen sind mit dem MCC316 kompatibel?

Der MCC316 unterstützt waagrechte Phasenschienen (z. B. KDS463A für L1L2L3N) und senkrechte Phasenschienen (z. B. KCF863L/R) für die Verbindung zwischen Reihen. Die vordere Bi-Connect-Klemme nimmt die Schiene direkt auf – stecken statt schrauben.

Kann der MCC316 auch mit Schraubklemmen angeschlossen werden?

Ja, die hintere Bi-Connect-Klemme ist als Schraubklemme ausgeführt. Sie kann für den Anschluss von starren oder flexiblen Leitern mit Aderendhülse verwendet werden. Die vordere Klemme ist jedoch für die quickconnect-Stecktechnik vorgesehen.

Wie tausche ich den MCC316 im Verbund aus?

Zuerst die Phasenschiene mit einer Hebelbewegung des Schraubenziehers entfernen. Dann die Quick-Snap Schieber an den Schutzgeräten betätigen, um sie von der DIN-Schiene zu lösen. Anschließend das Gerät per Hand aus dem Verbund nehmen. Der Austausch erfolgt ohne Demontage benachbarter Geräte.

Welche Sicherheitsfunktionen bietet der MCC316?

Der Leitungsschutzschalter schützt vor Überlast und Kurzschluss. Die C-Charakteristik ist für ohmsche und induktive Lasten mit moderaten Einschaltströmen geeignet. Die separate Prüföffnung ermöglicht sichere Spannungsmessungen ohne Kontaktgefahr.

Benötige ich Aderendhülsen für den Anschluss am MCC316?

Bei der quickconnect-Steckklemme an der Abgangsseite sind für Litzen keine Aderendhülsen nötig. Bei der Schraubklemme (hintere Bi-Connect) können Aderendhülsen verwendet werden, sind aber nicht zwingend erforderlich.

Wie beschrifte ich den MCC316 korrekt?

Im Beschriftungsfeld mit transparenter Klarsichtklappe kann ein Beschriftungsstreifen eingelegt werden. Nach dem Schliessen der Klappe ist die Kennzeichnung dauerhaft vor Staub und Schmutz geschützt. Verwenden Sie einen beschriftungsgeeigneten Stift oder Etikettendrucker.

Ist der MCC316 wartungsfrei?

Ja, die quickconnect-Klemmen bieten eine dauerhaft konstante Klemmkraft – ein Nachziehen oder regelmässige Kontrolle ist nicht nötig. Die Federkraft sorgt für sicheren Kontakt über die gesamte Lebensdauer.

Kann der MCC316 in Kombination mit einem FI-Schutzschalter verwendet werden?

Ja, der MCC316 ist ein reiner Leitungsschutzschalter. Für den Fehlerstromschutz muss ein separater FI-Schalter vorgeschaltet werden. Hager bietet passende FI-LS-Kombinationen (z. B. ADS-Serie) mit gleicher quickconnect-Technik an.

Wo finde ich die technischen Daten und die Bedienungsanleitung?

Die vollständige Bedienungsanleitung steht auf der Hager-Website als PDF zum Download bereit. Wichtige technische Daten wie Nennstrom, Schaltvermögen und Abmessungen sind auf dem Typenschild sowie in der Produktdokumentation vermerkt.

BEDIENUNGSANLEITUNG MCC316 HAGER

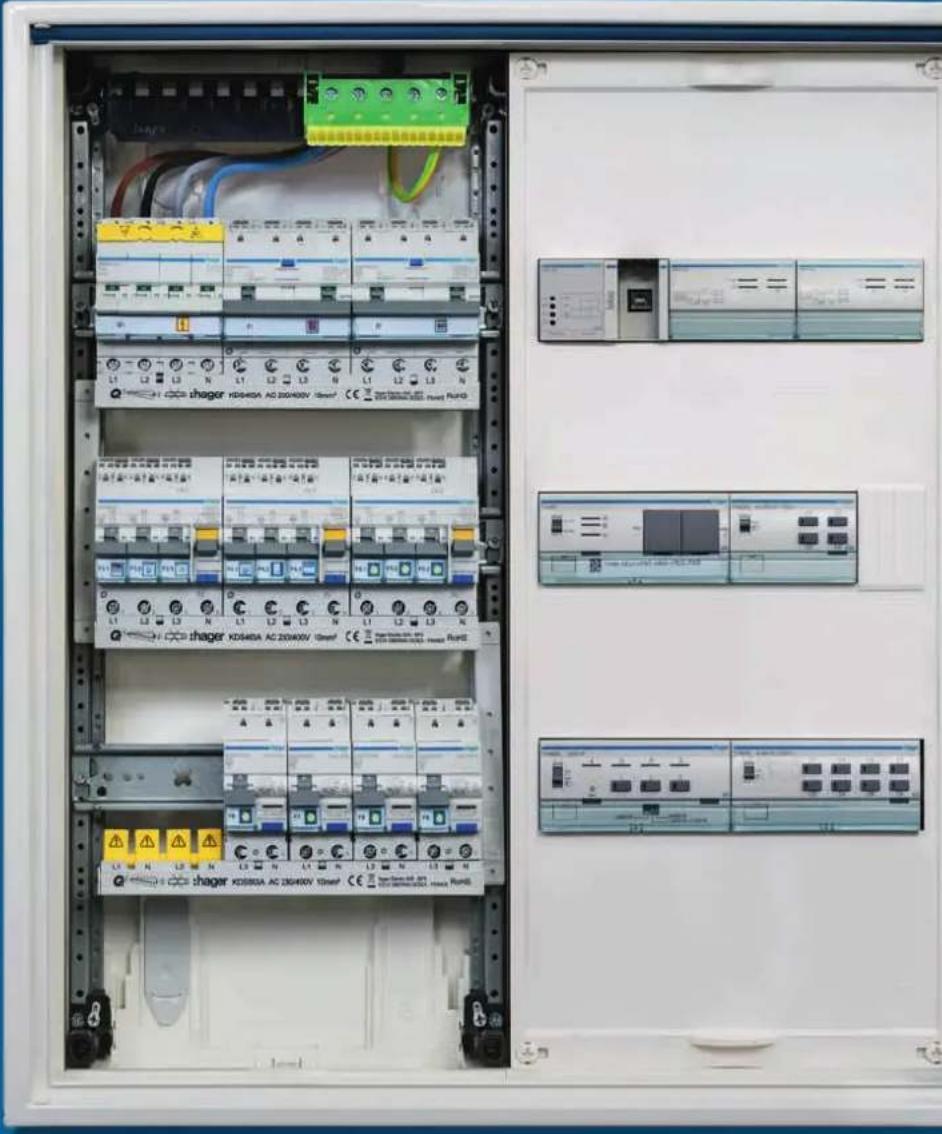

Schnell, sicher, einfach.

Unsere bewährte Stecktechnik quickconnect neu auch eingangsseitig. Seite 06

Stecken statt schrauben

Das erhöht die Anlagensicherheit und spart Montagezeit. Seite 12

Waagrechte Phasenschienen

Die noch kompakter gewordenen Schienen sorgen für die schnelle Querverbindung von Modulargeräten. Seite 16

Senkrechte Phasenschienen

Nehmen Sie mit unseren Senkrecht- startern die Abkürzung von einer Reihe zur nächsten. Seite 18

Weitere Inhalte und News

Seite

Starke Argumente für die Installation mit Hager-Lösungen 04

Schutzgerätemitquickconnect-Stecktechnik10

Im Porträt: Fehlerstrom-Leitungsschutzschalter 3 × 1P + N 11

Schrumpfende Verdrahtungszeit dank Phasenschienen 14

In wenigen Schritten zum kompletten Ausbau 21

Installations-Beispiele 22

Kleinverteiler volta: Montage leicht gemacht 26

Feldverteiler für intelligente Lösungen 28

Artikelindex 30

Bewährt und stetig weiterentwickelt: Modulare Schutztechnik von Hager

Je umfangreicher die Sicherheitsanforderungen an die Elektroverteilung werden, desto kompakter und effizienter werden unsere Lösungen: von innovativen FI-LS-Kombinationen bis Phasenschienen, die Ihren Alltag so richtig beschleunigen. Ausserdem liefert unsere quickconnect Anschlusstechnik die besten Argumente für eine zeit- und platzsparende Anschlusstechnik – ganz nach dem Motto «stecken statt schrauben».

Bewährte Schweizer Installationsgewohnheit: Einspeisung unten, Abgangoben

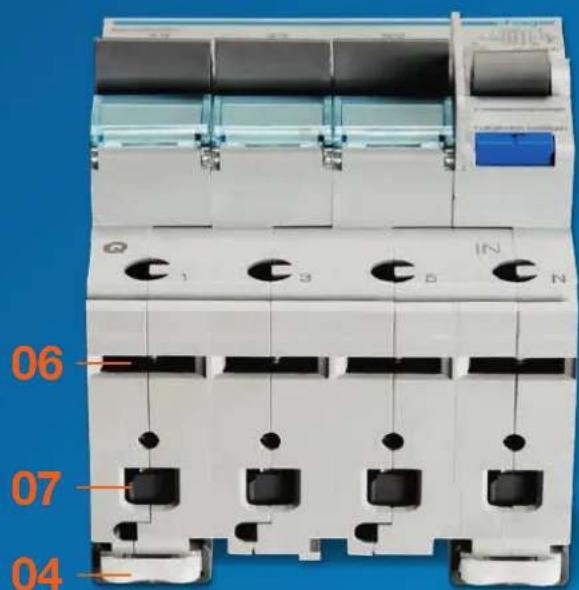

01

Abgangsklemmen mit

Stecktechnik quickconnect

Ganz einfach – stecken statt schrauben

02

Betätigungsoffnung

Für das einfache Öffnen der

Abgangsklemmen(Schraubenzieher

Grösse 0,4 × 2,5 × 75)

03

Separate Prüföffnung

Für den sicheren und einfachen

Spannungstest

04

Quick-Snap Schieber

Für die einfache Entnahme aus

dem Verbund ohne umständliches

Demontieren

05

Beschriftungsfeld

Beschriftungsfeld mit schützender

Klarsichtklappe – für eine saubere und dauerhafte Beschriftung

06

Vordere Bi-Connect Klemme mit Stecktechnik quickconnect

Für den sicheren und schnellen

Anschluss mit Phasenschienen – stecken statt schrauben

07

Hintere Bi-Connect Klemme mit Schraubtechnik

Mit berührungssicherem

Fehlsteckschutz

quickconnect jetzt auch eingangsseitig

«Sicherheit» wird heute gross geschrieben. «Zeit» leider oft klein. Deshalb haben wir ein paar geniale Montage hilfen entwickelt, die maximalen Schutz mit hohem Tempo ver binden. Schieben Sie Ihre Installation nicht auf die lange Bank, sondern auf die schnelle Schiene – mit unserer quickconnect Anschlusstechnik!

quickconnect jetzt auch bei der eingangsseitigen Verdrahtung in Verbindung mit Phasenschienen

Komfortabelaustauschen

Reduzieren Sie Ausfallzeiten für Ihre Kunden und Sie auf ein absolutes Minimum. Bei einem Geräteverbund müssen einzelne Modulargeräte oder Gerätegruppen nicht erst umständlich freigebaut werden, um schnell und ohne Gefahr von Beschädigungen herausgelöst und entnommen werden

zu können. Im Service-Fall entfernen Sie mittels einer einfachen Hebelbewegung des Schraubenziehers die Phasenschiene. Dank den Quick-Snap Schiebern an den Schutzgeräten lösen Sie diese leicht und schnell von der DIN-Schiene.

Lösen der Produkte aus Verbund mit Quick-Snap Schieber

Produktentnahme aus Verbund von Hand

Auch die Phasenschiene kann mittels einer einfachen Hebel bewegung einfach entfernt werden

Öffnung für Spannungsmessung

Separate Prüffönnung für den Spannungstest: Das Messen der Spannung ist durch die intelligente Bauweise der Hager Modulargeräte ein Kinderspiel.

Saubere Sache

Hager Modulargeräte haben ein Beschriftungsfeld mit transparenter Schutzklappe zum Einlegen des Beschriftungsstreifens. Ist die Schutz- klappe einmal geschlossen, ist die Kennzeichnung gegen Staub und Schmutz dauerhaft geschützt.

Die Visitenkarte Ihrer Arbeit

Ohne übergreifendes Konzept können die einzelnen Elemente eines technischen Systems noch so perfekt sein. Unsere Modulargeräte basieren auf einem anerkannten Qualitäts- und Innovationskonzept, das sich in jedem einzelnen Element und technischen Detail zeigt. Das bewährte, einheitliche und hochwertige Geräte-design unterstützt Sie bei Ihrer täglichen Arbeit und vermittelt dem Betrachter, was es soll: saubere Arbeit und Sicherheit.

Schutzgeräte mit quickconnect Stecktechnik

Die Hoheit im System: Hauptschalter

Modulare Ausschalter ermöglichen eine einfache, schnelle und sichere Einspeisung direkt auf das Phasenschienen-System. Zusätzliche Sicherheit dank gelber Klemmenabdeckung mit Warnzeichen.

Sortiment:

- Ausschalter 4P

25 A, 40 A und 63 A

(Schraubtechnik)

- Ausschalter 4P

25 A, 40 A und 63 A

Stecktechnik eingangsseitig*

Kompakte Kraft: Clevere FI-LS

Weniger ist mehr! Ersetzen Sie komplexe Einzelkombinationen aus FI- und LS-Schaltern durch platzsparende Kombinationslösungen.

Sortiment:

- FI-LS 1P+N

- FI-LS ^3 3 × 1P + N

- FI-LS 4P*

Leitungsschutz neu definiert: LS-Varianten

Auch wenn kein Fehlerstromschutz gefordert wird, braucht es kompakte Schutzlösungen. Neu im Sortiment ist der LS ^3 , welcher drei 1P + N Leitungsschutzschalter in einem Gerät kombiniert.

Sortiment:

- LS 1P+N

- LS³ 3×1P+N

- LS 3P + N

Unserekompakten«Schutzengel» sind einfach zu installieren, einfach zu bedienen und einfach zu erkennen – an der durchgängigen blauen Hager-Linie.

quickconnect

Im Porträt: Fehlerstrom-Leitungsschutzschalter 3 × 1P + N

Der FI-LS-Schalter 3 × 1P + N verbindet drei einpolige Leitungsschutzschalter für drei 230-V-Wechselstromkreise mit einem FI-Schalter. Als einziges und kompaktestes Produkt im Markt sichert dieses Gerät drei Stromkreise gegen Fehlerströme; der Überlast- und Kurzschlussschutz erfolgt separat pro Pol.

Da Aussen- und Neutralleiter bei diesem Gerät klar gegliedert und eindeutig zugeordnet sind, bieten die Geräte ein übersichtliches Erscheinungsbild und in der Folge eine höhere Anlagenverfügbarkeit. Denn selbst ein Laie erkennt sofort, welche Funktionen zusammengehören, und kann durch Kurzschluss oder Überlast ausge fallene Stromkreise gezielt

wieder aktivieren. Zudem erleichtert die eindeutige Zuordnung des Neutralleiters dem Elektroinstallateur die Ver drahtung im Verteiler.

Die insgesamt sechs Geräte dieser Reihe ( I_An 30 mA, FI-Typ A) mit den Nennströmen 10, 13 und 16 A in B und C-Charakteristik sind eingangsseitig mit Bi-Connect Klemmen (vordere Klemme quickconnect Stecktechnik für Phasenschienen, hintere Klemme schraubbar) und ausgangsseitig mit quickconnect Steckklemmen ausgestattet. Für einen schnellen Anschluss mehrerer Geräte in einer Reihe kann die Verschienung des Zugangs auch mit einer 4-poligen Standard-Phasenschiene erfolgen.

FI-LS ^3 Gleiche Schutzfunktion, gleiche Selektivität, besseres Platz-Nutzen-Verhältnis!

quickconnect kombiniert Schnelligkeit mit Sicherheit

Stecken statt schrauben

Bei der quickconnect-Anschlusstechnik werden Leitungen und neu auch Phasenschienen zur Verdrahtung einfach eingesteckt. Das erhöht die Anlagensicherheit gegenüber geschraubten Verbindungen durch die dauerhaft konstante Einwirkung der Federkraft auf den Leiter. Und spart Montagezeit.

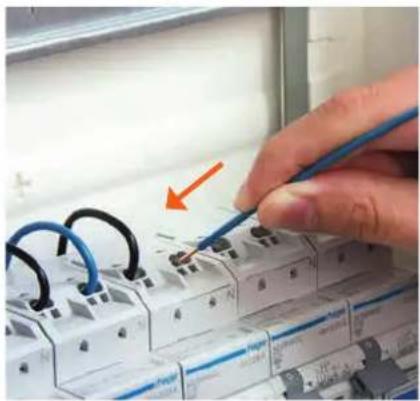

Abgangsverdrahtung quickconnect

Für Litzen ist keine Verdrillung und keine Aderendhülsen nötig Drähte werden werkzeuglos angeschlossen. Zum Anschliessen von Litzen und zum Lösen von Drähten/Litzen wird die quickconnect Klemme durch Einstecken eines 2,5-mm-Schraubenziehers einfach und schnell gelöst.

Verlangen Sie den quickconnect-SchraubenzieherGrösse 0,4×2,5×75 bei Ihrem Hager-Veraufsberater!

Eingangsverdrahtung quickconnect mit Phasenschienen

Dank den eingangsseitigen Bi-Connect Klemmen mit Steck technik wird die Phasenschiene für die Querverschienung nur noch gesteckt – und fertig!

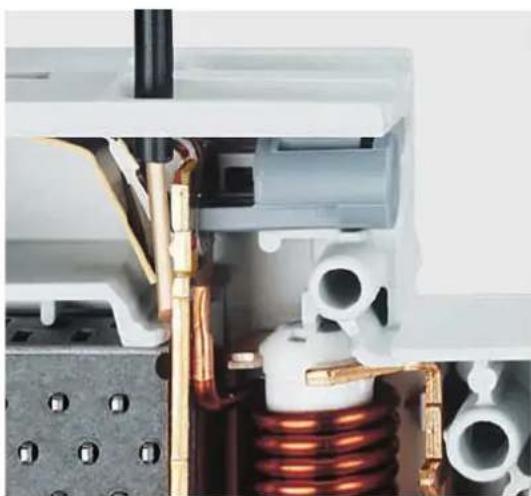

Wartungsfrei dank gleichbleibender Klemmkraft

Gleichbleibende Klemm kraft ein- und ausgangsseitig

Dank der dauerhaft hohen Klemmkraft, welche auch im Verlaufe der Zeit nicht nachlässt, werden die Installationen weitgehend wartungsfrei. Im Gegensatz zu Schraubklemmen, welche sich bspw. bei Erschütterungen lösen und damit die Sicherheit gefährden können, ist mit quickconnect kein Nachziehen bzw. Kontrollieren der Klemmen mehr nötig.

Schrumpfende Verdrahtungszeit dank Phasenschienen

Phasenschienen erfreuen sich bei Elektroinstallateuren grosser Beliebtheit – kein Wunder: Schliesslich machen sie die Verdrahtung von Modulargeräten einfacher, schneller und nicht zuletzt sicherer, da sie ein Unterklemmen der Isolierung ausschliessen. Wir haben unser bewährtes Phasenschienen-Programm zum horizontalen Verteilereinbau deshalb jetzt ausgebaut und um Varianten zum senkrechten Einbau ergänzt. Damit lassen sich in Kombination mit den horizontalen Phasenschienen FI-LS und LS schneller als je zuvor einbauen. Die aufwändige und zeitraubende Handverdrahtung von einer Reihe zur darüber- oder darunterliegenden wird damit überflüssig. Ausserdem lassen sich waag- und senkrechte Phasenschienen einfach miteinander kombinieren.

NEU

Senkrechte

Phasenschienen

mehr auf Seite 18

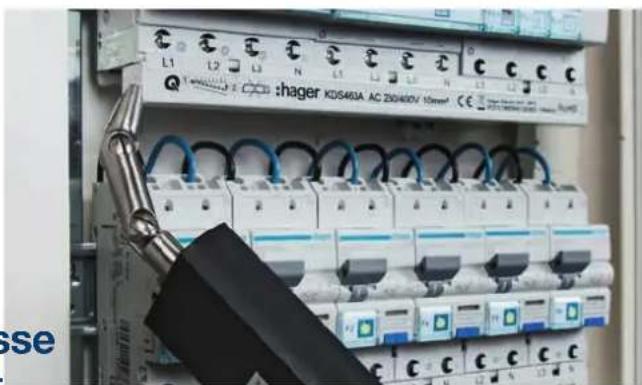

Einfaches Lösen der Schiene

Dank schnellem Lösen der Schienen durch eine einfache Hebelbewegung mittels Schraubenzieher können die Phasenschienen nachträglich unkompliziert demontiert werden. Dies steigert auch Ihre Wirtschaftlichkeit bei Wartungs- und Kontrollarbeiten.

Platzersparnis zwischen den Reihen

Die noch kompakter gewordenen Schienen erlauben mehr Raum zwischen den Reihen für die Verdrahtung.

Keine Kompromisse bei der Sicherheit

Hoher Berührungsschutz dank kompletter Isolation: Die Kombination bewährter quickconnect Anschlusstechnik mit Phasenschienen steht für Arbeitssicherheit, die seinesgleichen sucht.

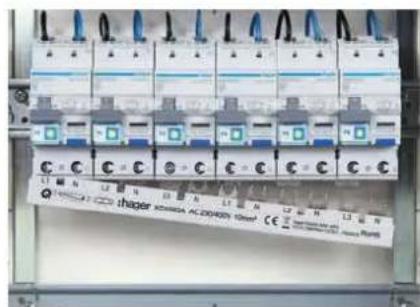

Waagrechte Phasenschienen

Für die schnelle Querverbindung von Modulargeräten auf der DIN-Schiene sorgen unsere neuen kompakten horizontalen Phasenschienen – in Verbindung mit quickconnect einfach steckbar. Alle Schienen sind fingersicher isoliert für den maximalen Schutz. Nebst den 3P + N und 1P + N Varianten stehen Ihnen noch zwei Mix-Varianten zur Verfügung: 3P + N und 1P + N auf einer Schiene kombiniert – für noch mehr Flexibilität.

Technische Daten:

• Bemessungsstrom 63 A
• 12 Module / Länge 210 mm
• Querschnitt 10 mm ^2
• max. Betriebsspannung 230 / 400 V

Stecken und fertig!

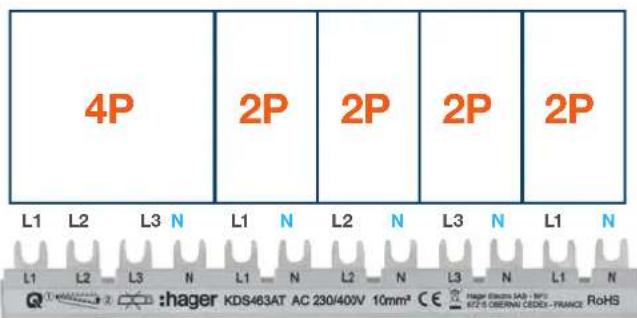

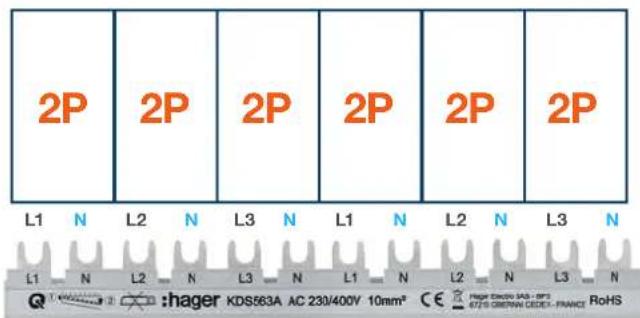

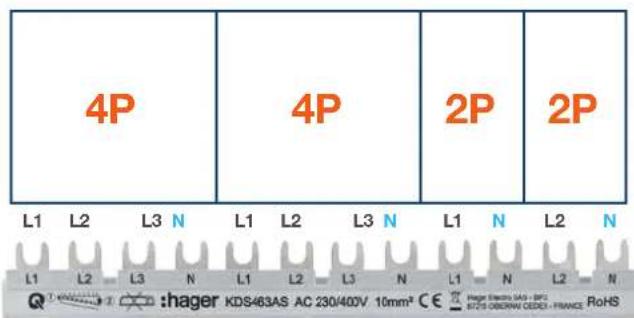

Kompakterewaag- rechtePhasenschienen 12 Module breit

KDS463A / E-Nr. 805 998 364

KDS563A / E-Nr. 805 998 074

KDS463AS / E-Nr. 805 998 404

KDS463AT / E-Nr. 805 998 424

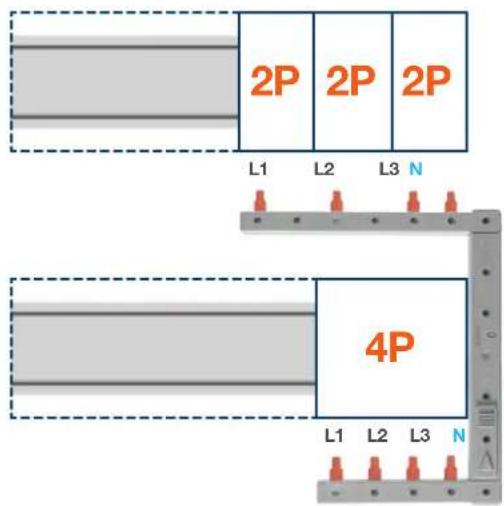

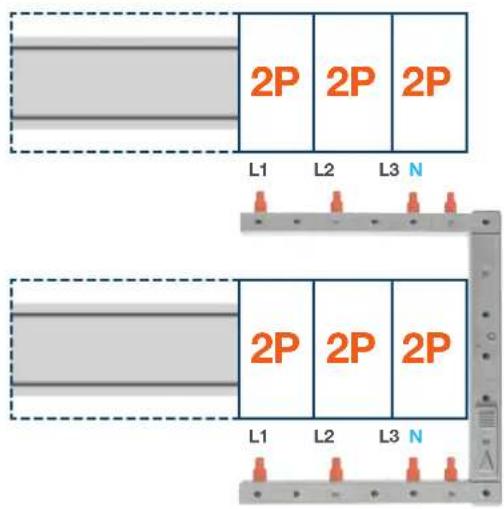

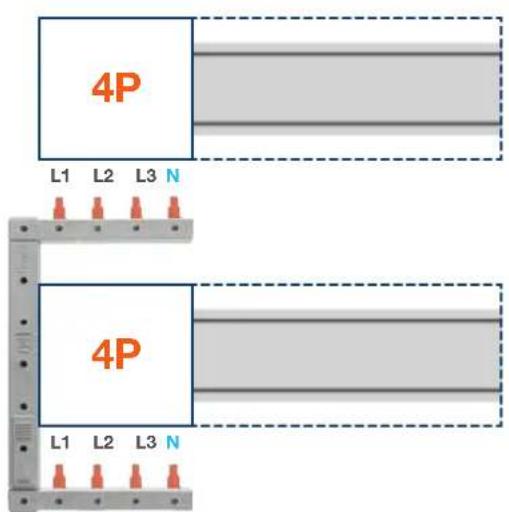

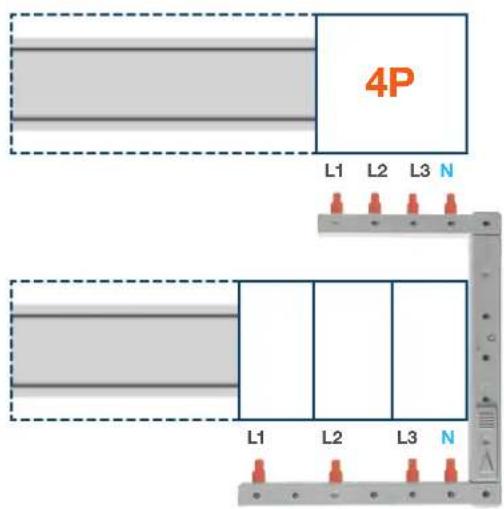

Phasenschienen jetzt auch als Senkrechtstarter

Die Handverdrahtung von Reihe zu Reihe ist aufwändig und zeitraubend. Mit senkrechten Phasenschienen nehmen Sie die Abkürzung von einer Reihe zur nächsten. Bei Hager stehen Ihnen acht Varianten für Gehäuse mit 125 mm Schienenabstand zur Verfügung.

• Bemessungsstrom 63 A
• Bemessungsspannung AC 230 / 415 V
• Stoss-Spannungsfestigkeit 4 kV

Dank der Bi-Connect Käfigklemme können die senkrechten Phasenschienen einfach festgeschraubt werden.

Senkrechte Phasen- schienen in acht Varianten

KCF668S / E-Nr. 805 998 324
symmetrisch (für links/rechts)

KCF663S / E-Nr. 805 998 304
symmetrisch (für links/rechts)

KCF863L / E-Nr. 805 998 354
für links

KCF863R / E-Nr. 805 998 334
für rechts

KCF963L / E-Nr. 805 998 344
für links

KCF963R / E-Nr. 805 998 384
für rechts

KCF563L / E-Nr. 805 998 014
für links

KCF563R / E-Nr. 805 998 084
für rechts

Inwenigen Schritten zum kompletten Ausbau

02
Schutzgeräte platzieren

03
WaagrechtePhasenschienen
Stecken

SenkrechtePhasenschienen

Plastik-Klipp bei den Klemmen ausbrechen, Klemme öffnen, einstecken, anschrauben – fertig!

Installations-

Beispiel 1

– Einspeisung via Hauptschalter
- 2 Drehstromgruppen
- 6 Licht-/Steckdosenabgänge via FI-LS 1P + N, bestmögliche FI-Selektivität auf einer Reihe

Installations- Beispiel 2

– Einspeisung via Hauptschalter
- 2 Drehstromgruppen
- 9 Licht-/Steckdosenabgänge via FI-LS 3 × 1P + N , hohe FI-Selektivität mit maximaler Anzahl Gruppen auf einer Reihe

Installations- Beispiel 3

Variante 1 1-reihiger Verteiler (Beispiel Renovation)

• Einspeisung direkt via hintere Bi-Connect Klemme
• 1 Drehstromgruppe
• 5 Licht-/Steckdosenabgänge via FI-LS 3×1P+N und FI-LS 1P+N

Variante 2 1-reihiger Verteiler (Beispiel Renovation)

– Einspeisung direkt via hintere Bi-Connect Klemme
- 1 Drehstromgruppe
- 4 Licht-/Steckdosenabgänge via FI-LS 1P + N, bestmögliche FI-Selektivität mit nur einer Reihe

Handbuch Schutz

Das Technische Handbuch «Grundlagen Schutz» vermittelt B asiswissen in kompakter Form.

Gratis bestellen unter www.hager.ch – Wissen & Verkaufen – Infomaterial bestellen

UP-Kleinverteiler volta

Montage leicht gemacht

Mehr Raum für die Installation war eine der wichtigsten Vor gaben bei der Neuentwicklung des Kleinverteilers volta. Dass dabei, neben zahlreichen weiteren Innovationen, der grösste Innenraum seiner Klasse herausgekommen ist, liegt in der Denkweise und im Anspruch von Hager begründet: die Arbeit des Installateurs zu erleichtern.

Der grosszügige Installationsraum bietet nicht nur eine gute Übersicht, sondern erlaubt auch eine schnelle Installation. Die Räume an den Seiten nehmen den grössten Teil der Verdrahtung auf, steckbare Halteklammern fixieren sie. Zusätzlichen Platz über den Einbaugeräten schafft die Integration des Klemmenträgers in den Schieber – was die Verdrahtung erleichtert und noch mehr FI-Kreise im volta ermöglicht.

Technische Daten:

• Schutzart: IP30
• Schutzklasse II
• Farbe: RAL 9010, Reinweiss
  -Bemessungsstrom: für Geräte bis 63 A
  -Bemessungsisolationsspannung: 400 V AC / 50 Hz
• Glühdraht-Prüfung:
  -650°C (UP)
• 850 °C (HW)
  -750°C(AP)

Er ist einfach nachzujustieren oder zu demontieren.

Integrierte Wasserwaage

Sie ist sowohl von vorne als auch von der Rückseite sichtbar.

Praktischer Schieber

Der Schieber kann einfach ausgeklickt oder wieder eingerastet werden.

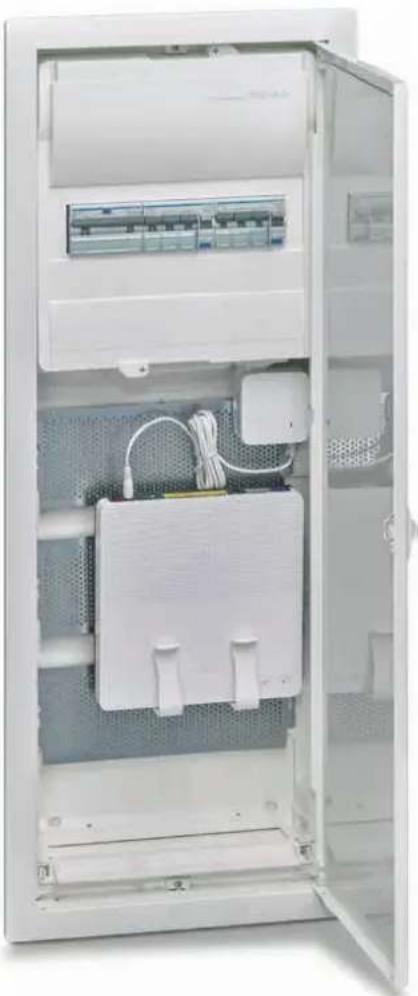

Energie- und Multimedia verteilung kombiniert

Der erste Kleinverteiler, welcher die Funktionen eines Strom- mit denen eines Multimediaverteilers vereint. Diese einzigartige Lösung basiert auf dem bekannten 5-reihigen volta Kleinverteiler. Die Ausbaupakete gibt es mit 1 resp. 2 Reihen für Modulargeräte und können als Hohlwand- oder Unterputzvariante verbaut werden.

Türen mit Kunststoffeinsatz und / oder Lüftungsschlitzen sorgen dafür, dass die Übertragung des WLAN-Signals verbessert wird. Damit bietet sich der volta.hybrid als flexible Lösung für kleine Wohneinheiten an, in denen sich Multimedialösungen aus Platz- und Kostengründen bisher nur schwer realisieren liessen.

Feldverteiler für intelligente Lösungen

Mit den Feldverteiler-Baureihen sind Sie für alle Anforderungen im modernen Wohn- und Gewerbebau bestens gerüstet, ob Aufputz-, Unterputz- oder Hohlwandmontage. Das fortschrittliche univers Innenausbausystem (mit bis zu 336) macht die Feldverteiler zur idealen Basis für Ihre intelligenten Installationslösungen. Die variablen Leitungseinführungs-Flansche, das praktische Hohlwandset, der schnelle quickconnect-Steckklemmblock und der aufrastbare Rangierkanal erleichtern die Arbeit erheblich.

Technische Daten:

• Schutzart: IP30
• Schutzklasse II
• Farbe: RAL 9010, Reinweiss
  -Bemessungsstrom: für Geräte bis 125 A
  -Bemessungsisolationsspannung: 400 V AC / 50 Hz
• Glühdraht-Prüfung:
• 850 °C (UP)
• 850 °C (HW)
  -750°C(AP)

Breites Portfolio
Unser Angebot umfasst 1- bis 4- feldrige Verteilertypen mit 3 bis zu 8 Reihen.

Flexible Leitungseinführungs- Flansche
45 Leitungseinführungsmöglichkeiten und 30 % mehr Platz pro Flansch erleichtern Ihnen die Arbeit (AP-Feldverteiler).

UP- oder Hohlwandmontage
Mit dem praktischen Hohlwandset machen Sie aus dem UP-Feldverteiler im Handumdrehen einen Hohlwandfeldverteiler.

Hybrid-Konzept auch bei Feldverteilern

Nicht nur im Kleinverteiler volta, sondern auch im klassischen Feldverteiler können Energie- und Mediaverteilung kombiniert werden. Auch hier stehen Ihnen diverse Schrankvarianten für die unterschiedlichsten Einbausituationen zur Verfügung.

Hauptschalter quickconnect

SBN426QC ^ Ausschalter Modular 4P 25 A quickconnect 437 250 584 SBN441QC ^ Ausschalter Modular 4P 40 A quickconnect 437 450 484 SBN464QC ^* Ausschalter Modular 4P 63 A quickconnect 437 550 484

Hauptschalter Schraubtechnik (kompatibel mit System quickconnect)

SBN426 Ausschalter Modular 4P 25 A 437 250 484
SBN440 Ausschalter Modular 4P 40 A 437 400 484
SBN463 Ausschalter Modular 4P 63 A 437 500 484
CZN009 Klemmenabdeckung für Ausschalter Modular 4P 4M 437 959 974

Fehlerstrom-Leitungsschutzschalter quickconnect

FI-LS 1P+N quickconnect

ADS906QC Fehlerstrom-Leitungsschutzschalter 1P + N, 6kA C-6A 30 mA Typ A quickconnect 805 146 264

ADS910QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA C-10A 30 mA Typ A quickconnect	805 148 264
ADS913QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA C-13A 30 mA Typ A quickconnect	805 159 264
ADS916QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA C-16A 30 mA Typ A quickconnect	805 149 264
ADS920QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA C-20A 30 mA Typ A quickconnect	805 150 264
ADS956QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA B-6A 30 mA Typ A quickconnect	805 046 264
ADS960QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA B-10A 30 mA Typ A quickconnect	805 048 264
ADS963QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA B-13A 30 mA Typ A quickconnect	805 059 264
ADS966QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA B-16A 30 mA Typ A quickconnect	805 049 264
ADH913QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA C-13A 30 mA Typ A HI quickconnect	805 159 364
ADH916QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA C-16A 30 mA Typ A HI quickconnect	805 149 364
AFS913QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA C-13A 300 mA Typ A quickconnect	805 159 274
AFS916QC	Fehlerstrom-Leitungsschutzschalter 1P+N, 6kA C-16A 300 mA Typ A quickconnect	805 149 274

ADZ310QC	Fehlerstrom-Leitungsschutzschalter 3×1PN, 6kA B-10A 30 mA Typ A quickconnect	805 078 164
ADZ313QC	Fehlerstrom-Leitungsschutzschalter 3×1PN, 6kA B-13A 30 mA Typ A quickconnect	805 089 164
ADZ316QC	Fehlerstrom-Leitungsschutzschalter 3×1PN, 6kA B-16A 30 mA Typ A quickconnect	805 079 164
ADZ360QC	Fehlerstrom-Leitungsschutzschalter 3×1PN, 6kA C-10A 30 mA Typ A quickconnect	805 178 164
ADZ363QC	Fehlerstrom-Leitungsschutzschalter 3×1PN, 6kA C-13A 30 mA Typ A quickconnect	805 189 164
ADZ366QC	Fehlerstrom-Leitungsschutzschalter 3×1PN, 6kA C-16A 30 mA Typ A quickconnect	805 179 164

FI-LS 4P quickconnect

ADM406QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA B-6A 30 mA Typ A quickconnect	805 076 064
ADM410QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA B-10A 30 mA Typ A quickconnect	805 078 064
ADM413QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA B-13A 30 mA Typ A quickconnect	805 089 064
ADM416QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA B-16A 30 mA Typ A quickconnect	805 079 064
ADM420QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA B-20A 30 mA Typ A quickconnect	805 080 064
ADM456QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-6A 30 mA Typ A quickconnect	805 176 064
ADM460QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-10A 30 mA Typ A quickconnect	805 178 064
ADM463QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-13A 30 mA Typ A quickconnect	805 189 064
ADM466QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-16A 30 mA Typ A quickconnect	805 179 064
ADM470QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-20A 30 mA Typ A quickconnect	805 180 064
ADH463QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-13A 30 mA Typ A HI quickconnect	805 189 564
ADH466QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-16A 30 mA Typ A HI quickconnect	805 179 564
AFM463QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-13A 300 mA Typ A quickconnect	805 189 274
AFM466QC*	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-16A 300 mA Typ A quickconnect	805 179 374

FI-LS 4P Schraubtechnik (kompatibel mit System quickconnect)

ADM406C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA B-6A 30 mA Typ A	805 076 104
ADM410C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA B-10A 30 mA Typ A	805 078 104
ADM413C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA B-13A 30 mA Typ A	805 089 104
ADM416C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA B-16A 30 mA Typ A	805 079 104
ADM420C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA B-20A 30 mA Typ A	805 080 104
ADM456C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-6A 30 mA Typ A	805 176 304
ADM460C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-10A 30 mA Typ A	805 178 304
ADM463C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-13A 30 mA Typ A	805 189 304
ADM466C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-16A 30 mA Typ A	805 179 304
ADM470C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-20A 30 mA Typ A	805 180 304
ADH463C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-13A 30 mA Typ A HI	805 176 464
ADH466C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-16A 30 mA Typ A HI	805 179 464
AFM463C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-13A 300 mA Typ A	805 176 274
AFM466C	Fehlerstrom-Leitungsschutzschalter 4P, 6kA C-16A 300 mA Typ A	805 179 274

Leitungsschutzschalter quickconnect

LS 1P+N quickconnect

MBS506	Leitungsschutzschalter 1P+N, 6kA B-6A quickconnect	805 046 004
MBS510	Leitungsschutzschalter 1P+N, 6kA B-10A quickconnect	805 048 004
MBS513	Leitungsschutzschalter 1P+N, 6kA B-13A quickconnect	805 059 004
MBS516	Leitungsschutzschalter 1P+N, 6kA B-16A quickconnect	805 049 004
MBS520	Leitungsschutzschalter 1P+N, 6kA B-20A quickconnect	805 050 004
MCS506	Leitungsschutzschalter 1P+N, 6kA C-6A quickconnect	805 146 004
MCS510	Leitungsschutzschalter 1P+N, 6kA C-10A quickconnect	805 148 004
MCS513	Leitungsschutzschalter 1P+N, 6kA C-13A quickconnect	805 159 004
MCS516	Leitungsschutzschalter 1P+N, 6kA C-16A quickconnect	805 149 004
MCS520	Leitungsschutzschalter 1P+N, 6kA C-20A quickconnect	805 150 004

Hager

Bestellnummer

Produktbeschreibung

E-No

MCB313	Leitungsschutzschalter 3 × 1P + N , 6kA B-13A quickconnect	805 089 004
MCB316	Leitungsschutzschalter 3 × 1P + N , 6kA B-16A quickconnect	805 079 014
MCC313	Leitungsschutzschalter 3 × 1P + N , 6kA C-13A quickconnect	805 189 004
MCC316	Leitungsschutzschalter 3 × 1P + N , 6kA C-16A quickconnect	805 179 014

LS 3P+N quickconnect

MBS606	Leitungsschutzschalter 3P + N, 6kA B-6A quickconnect	805 076 004
MBS610	Leitungsschutzschalter 3P + N, 6kA B-10A quickconnect	805 077 004
MBS613	Leitungsschutzschalter 3P + N, 6kA B-13A quickconnect	805 078 004
MBS616	Leitungsschutzschalter 3P + N, 6kA B-16A quickconnect	805 079 004
MBS620	Leitungsschutzschalter 3P + N, 6kA B-20A quickconnect	805 080 004
MCS606	Leitungsschutzschalter 3P + N, 6kA C-6A quickconnect	805 176 004
MCS610	Leitungsschutzschalter 3P + N, 6kA C-10A quickconnect	805 177 004
MCS613	Leitungsschutzschalter 3P + N, 6kA C-13A quickconnect	805 178 004
MCS616	Leitungsschutzschalter 3P + N, 6kA C-16A quickconnect	805 179 004
MCS620	Leitungsschutzschalter 3P + N, 6kA C-20A quickconnect	805 180 004

Phasenschienen vertikal

KCF563L	Phasenschiene vertikal 63 A links, L1N-L2N-L3N zu L1N-L2N-L3N, 125 mm 2-reihig 805 998 014
KCF563R	Phasenschiene vertikal 63 A rechts, L1N-L2N-L3N zu L1N-L2N-L3N, 125 mm 2-reihig 805 998 084
KCF663S	Phasenschiene vertikal 63 A links/rechts, L1L2L3N zu L1L2L3N, 125 mm 2-reihig	805 998 304
KCF668S	Phasenschiene vertikal 63 A links/rechts, L1L2L3N zu L1L2L3N, 125 mm 3-reihig	805 998 324
KCF863L	Phasenschiene vertikal 63 A links, L1L2L3N zu L1N-L2N-L3N, 125 mm 2-reihig	805 998 354
KCF863R	Phasenschiene vertikal 63 A rechts, L1L2L3N zu L1N-L2N-L3N, 125 mm 2-reihig	805 998 334
KCF963L	Phasenschiene vertikal 63 A links, L1N-L2N-L3N zu L1L2L3N, 125 mm 2-reihig	805 998 344
KCF963R	Phasenschiene vertikal 63 A rechts, L1N-L2N-L3N zu L1L2L3N, 125 mm 2-reihig	805 998 384

Phasenschienen horizontal

KDS463A Phasenschiene 12 Module 63 A, L1L2L3N-L1L2L3N-L1L2L3N QuickBusbar		805 998 364
KDS563A Phasenschiene 12 Module 63 A, L1N-L2N-L3N-L1N-L2N-L3N QuickBusbar		805 998 074
KDS463AS	Phasenschiene 12 Module 63 A, L1L2L3N-L1L2L3N-L1N-L2N QuickBusbar	805 998 404
KDS463AT	Phasenschiene 12 Module 63 A, L1L2L3N-L1N-L2N-L3N-L1N QuickBusbar	805 998 424

Hauptsitz

Hager AG

Sedelstrasse 2

6020 Emmenbrücke

Tel. [phone]

Fax [phone]

Verkaufsniederlassungen

Hager AG

Glattalstrasse 521

8153 Rümlang

Tel. [phone]

Fax [phone]

Hager AG

Ey 25

3063 Ittigen-Bern

Tel. [phone]

Fax [phone]

Hager AG
