Produkttyp	Schließvorrichtung für Profilhalbzylinder
Modell	ZAS202EM2
Marke	Hager
Anzahl Zylinder	2
Material	Kunststoff und Metall
Schließbartstellung (obere Schließung)	Nur im Bereich A=105° absperrbar
Schließbartstellung (untere Schließung)	In jeder Stellung (A=360°) absperrbar
Montageort	Zählerplatz
Funktion	Verriegelung von Profilhalbzylindern
Besonderheit	Kunststoff-Schließzylinder entfernbar
Reinigung	Trockenes Tuch verwenden
Sicherheit	Nur im Sperrbereich des Schließbartes abziehbar
Reparatur	Bei Defekt Hersteller kontaktieren
Lieferumfang	2 Profilhalbzylinder inkl. Schlüssel

Häufig gestellte Fragen - ZAS202EM2 HAGER

Wie überprüfe ich die Schließbartstellung vor dem Einbau?

Vor dem Einbau der Profilhalbzylinder muss die Schließbartstellung überprüft werden. Der Schlüssel darf nur im Sperrbereich 'A' des Schließbartes abziehbar sein (siehe Bild 2 und 3 in der Anleitung).

Was ist der Unterschied zwischen oberer und unterer Schließung?

Die untere Schließung (Anwender-Schließung) erlaubt das Absperren in jeder Schließbartstellung (A=360°). Die obere Schließung (VNB-Schließung) erlaubt das Absperren nur im Bereich A=105°.

Wie entferne ich den Kunststoff-Schließzylinder?

Zuerst den Schließbart des Kunststoff-Schließzylinders entriegeln (Markierung nach unten zeigen). Dann die Rastnasen zusammendrücken und gleichzeitig von der Rückseite drücken, dann nach vorne entfernen.

Kann ich einen anderen Profilhalbzylinder verwenden?

Ja, der Profilhalbzylinder kann gewechselt werden. Beachten Sie die jeweiligen Schließbartstellungen gemäß der Anleitung.

Was tun, wenn der Schlüssel nicht abziehbar ist?

Überprüfen Sie die Schließbartstellung: Der Schlüssel sollte nur im Sperrbereich abziehbar sein. Falls nicht, korrigieren Sie die Position des Schließbartes.

Wie reinige ich die Schließvorrichtung?

Verwenden Sie ein trockenes Tuch. Vermeiden Sie aggressive Reinigungsmittel oder Wasser, um Schäden zu vermeiden.

Ist die Vorrichtung für den Außenbereich geeignet?

Die Schließvorrichtung ist für den Innenbereich im Zählerplatz vorgesehen. Bei Außeneinsatz sind zusätzliche Schutzmaßnahmen erforderlich.

Was bedeuten die Markierungen auf dem Kunststoff-Schließzylinder?

Die Markierung (nach unten zeigend) zeigt die entriegelte Position an. Nur in dieser Stellung kann der Zylinder entfernt werden.

Wie stelle ich sicher, dass die Schließung korrekt funktioniert?

Nach dem Einbau den Schlüssel in verschiedenen Positionen testen. Der Schlüssel sollte nur im vorgesehenen Sperrbereich abziehbar sein.

Wo finde ich weitere Informationen zu diesem Produkt?

Die vollständige Bedienungsanleitung steht auf der Website von Hager als PDF zur Verfügung. Suchen Sie nach Modell ZAS202EM2.

BEDIENUNGSANLEITUNG ZAS202EM2 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

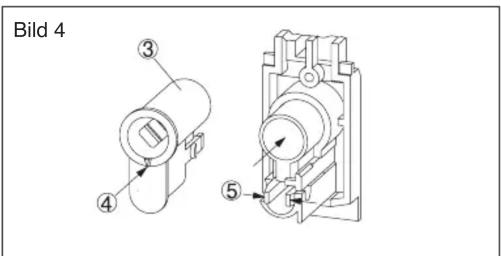

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

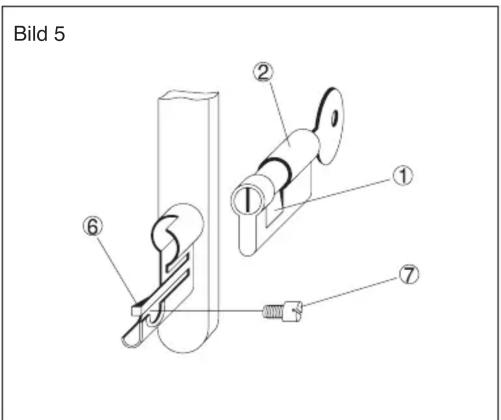

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
