Produkttyp	Profilhalbzylinder für Pumpen
Marke	Hager
Modell	ZAS207KH1
Material	Kunststoff und Metall
Schließbartstellung untere Schließung	360° absperrbar
Schließbartstellung obere Schließung	nur 105° absperrbar
Schlüsselabziehbarkeit	nur im Sperrbereich A
Montage	Federzunge einrasten, Zylinderschraube mit großem Kopf
Demontage Kunststoff-Schließzylinder	Rastnasen zusammendrücken und von hinten drücken
Lieferumfang	Profilhalbzylinder, grauer Kunststoff-Schließzylinder, Zylinderschraube
Anwendung	Schließvorrichtung für Pumpen
Umbau möglich	Ja, zu einer Schließvorrichtung für 1 Profilhalbzylinder
Wartung	Keine regelmäßige Wartung erforderlich
Sicherheitshinweis	Schlüssel nur im Sperrbereich abziehen
Zertifizierung	Gemäß Herstellerangaben

Häufig gestellte Fragen - ZAS207KH1 HAGER

Wie überprüfe ich die Schließbartstellung vor dem Einbau?

In welchem Bereich ist der Schlüssel abziehbar?

Wie wechsle ich den Profilhalbzylinder?

Was ist der Unterschied zwischen unterer und oberer Schließung?

Wie entferne ich den Kunststoff-Schließzylinder?

Wie setze ich den Profilhalbzylinder ein?

Welche Schraube wird zur Befestigung verwendet?

Kann ich die obere Schließung umbauen?

Was ist im Beipackbeutel enthalten?

Gibt es besondere Sicherheitshinweise?

BEDIENUNGSANLEITUNG ZAS207KH1 HAGER

Vor dem Einbau der Profilhalbzylinder ② ist die Schließbartstellung ① zu überprüfen.

Nur im Sperrbereich „A“ des Schließbartes ① darf der Schlüssel abziehbar sein. (Bild 2+3)

Untere Schließung (Anwender-Schließung):

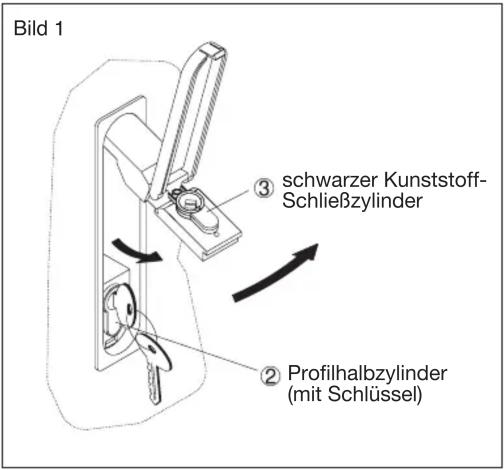

Bild 1: Der Profilhalbzylinder ist bereits eingebaut (inklusive Schlüssel).

Bild 2: Hinweis für den Wechsel des Profilhalbzylinders: Der Profilhalbzylinder ② ist in jeder Schließbartstellung (A = 360°) absperrbar.

Obere Schließung (VNB-Schließung):

Bild 3: Der Profilhalbzylinder ② ist nur im Schließbart-Stellungsbereich von „A = 105°“ absperrbar.

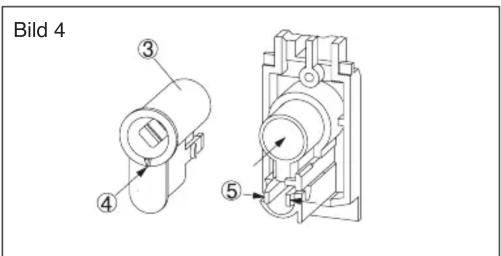

Bild 4: Der Schließbart des Kunststoff-Schließzylinders ③ ist zu entriegeln (Markierung muss nach unten zeigen ④).

Nach Zusammendrücken seiner Rastnasen ⑤ und gleichzeitigem Druck von der Rückseite ist der Kunststoff-Schließzylinder ③ nach vorn zu entfernen.

Bild 5: Beim Einsetzen des Profilhalbzylinders ② muss die Federzunge ⑥ einrasten. Der Profilhalbzylinder ② ist mit beigefügter Zylinderschraube mit großem Kopf ⑦ zu befestigen.

Absperren der oberen Schließung:

(Umbau zu einer Schließvorrichtung für 1 Profilhalbzylinder)

Siehe Beipackbeutel mit grauem Kunststoff-Schließzylinder.
