Produkttyp	Jalousie-Wochenuhr und Rolllädensteuerung
Marke	Hager
Modell	WUJ41
Betriebsspannung	230 V ~ +10% / -10%, 50 Hz
Motorleistung	max. 500 VA (3 A)
Umgebungstemperatur	-20°C bis +50°C
Betriebsarten	Manuell, Automatik (Tages-/Wochenprogramm)
Steuerungsmöglichkeiten	Einzel-, Gruppen- und Zentralsteuerung
Master/Slave-Funktion	Ja, mit Vorrang vor anderen Betriebsarten
Zufallsfunktion	Aktivierbar in jeder Betriebsart
Montage	Nur durch Elektrofachkraft
Schutzart	IP20 (nicht für Außenbereich)
Abmessungen (ca.)	72 x 72 x 30 mm
Gewicht (ca.)	150 g
Anzeige	Wochentag (1-7) im Wochenprogramm
Programmierungsmöglichkeiten	Tagesprogramm (alle Tage gleich) und Wochenprogramm (individuell)
Wartung und Reinigung	Kein spezieller Wartungsaufwand, Gerät bei Bedarf mit trockenem Tuch reinigen
Sicherheit	Einbau und Montage nur durch Elektrofachkraft; nicht im Außenbereich installieren
Ersatzteile und Reparatur	Keine vom Benutzer austauschbaren Teile; bei Defekt Gerät austauschen oder durch Fachkraft prüfen lassen

Häufig gestellte Fragen - WUJ41 HAGER

Wie stelle ich die Uhrzeit und den Wochentag ein?

Drücken Sie die Tasten für 2 Sekunden, um in den Einstellmodus zu gelangen. Mit den Tasten können Sie die Stunden, Minuten und den Wochentag einstellen. Bestätigen Sie mit der Taste Programm.

Wie wechsle ich zwischen Tages- und Wochenprogramm?

Drücken Sie gleichzeitig die Tasten auf und ab für 2 Sekunden. Die Anzeige wechselt zwischen Tagesprogramm (keine Tagesanzeige) und Wochenprogramm (aktiver Tag 1-7).

Wie aktiviere ich die Zufallsfunktion?

Die Zufallsfunktion kann in jeder Betriebsart aktiviert werden. Drücken Sie die Taste Zufall (falls vorhanden). Die Funktion simuliert Anwesenheit durch zufällige Schaltzeiten.

Wie programmiere ich ein Tagesprogramm?

Stellen Sie sicher, dass Sie im Tagesprogramm-Modus sind. Drücken Sie Programm, dann stellen Sie die gewünschten Schaltzeiten für Auf- und Abfahren ein. Alle Tage werden gleich programmiert.

Wie programmiere ich ein Wochenprogramm?

Wechseln Sie in den Wochenprogramm-Modus. Wählen Sie den gewünschten Tag (1-7) und programmieren Sie die Schaltzeiten individuell pro Tag. Wiederholen Sie dies für jeden Tag.

Was bedeutet die Master/Slave-Funktion?

Mit der Master/Slave-Funktion können Sie mehrere Geräte gruppenweise steuern. Ein Master-Gerät gibt die Befehle vor, die angeschlossenen Slave-Geräte folgen. Diese Funktion hat Vorrang vor anderen Betriebsarten.

Wie schließe ich das Gerät an?

Der Anschluss darf nur durch eine Elektrofachkraft erfolgen. Das Gerät wird an 230 V~ (L, N, PE) und den Motor (3 Drähte) angeschlossen. Beachten Sie die Anschlussbilder in der Bedienungsanleitung.

Kann ich mehrere Geräte gruppenweise steuern?

Ja, über die Eingänge für Gruppen- und Zentralsteuerung können Sie mehrere Jalousiesteuergeräte verbinden. Eine Zentralsteuerung mit weiteren Geräten ist möglich (siehe Abbildung in der Anleitung).

Was tun, wenn die Rollade nicht reagiert?

Überprüfen Sie die Spannungsversorgung und die Verkabelung. Stellen Sie sicher, dass der richtige Betriebsmodus (Manuell/Automatik) gewählt ist. Bei anhaltenden Problemen wenden Sie sich an eine Elektrofachkraft.

Ist das Gerät für den Außenbereich geeignet?

Nein, das Gerät ist nicht für den Außenbereich geeignet. Es darf nur in trockenen Innenräumen montiert werden. Die Umgebungstemperatur sollte zwischen -20°C und +50°C liegen.

BEDIENUNGSANLEITUNG WUJ41 HAGER

Jalousie Wochenuhr und Rolllädensteuerung

Einzelsteuerung / Individual connection

Zentralsteuerung / Centralized connection

Technische Daten / Technical data

Motorleistung 3 Drähte Motor power 3 wires	230 V ~ 3A max. 500 VA
Betriebsspannung Supply voltage	230 V ~ +10 % / -10 % 50 Hz
Umgebungstemperatur Room temperature	-20°C -> +50°C

A Betriebsart	A Mode
B Auffahren	B Up
C Bildschirm	C Screen
D Abfahren	D Down
E Resetknopf	E Reset

DE Achtung!

- Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen. - Dieses Gerät nicht im Außenbereich einbauen.

Einzelbetrieb:

2 Betriebsarten stehen zur Auswahl: Manuell / Automatik. - Manuel : das Auf-/Abfahren der Rolladen erfolgt durch Drücken der Törse und

- Automatik (2 Programmierungsmöglichkeiten

- Tagesprogramm: die Tage werden nicht angezeigt.

- Wochenprogramm: der aktive Tag wird angezeigt von 1 bis 7.

(siehe Bild "Programmierung")

In jeder Betriebsart kann die Zufallsfunktion -Aktiviert werden

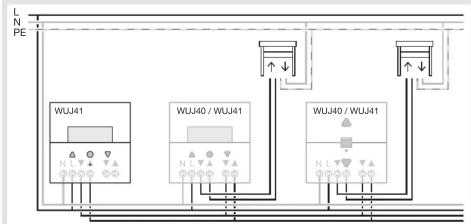

Gruppen- Zentralsteuerung:

Über die Eingänge und ist eine Zentralsteuerung mit weiteren

Jalousiesteuergeräten möglich (siehe Abbildung).

Die Master / Slave Funktion hat Vorrang zu den anderen Betriebsarten.

Einstellung der Zeit und des Wochentages:

Umschaltung Tages- / Wochenprogramm:

Es ist möglich jeden Wochentag individuell oder alle Tage identisch zu programmieren.

Zum Umstellen von einem Betriebsart auf den anderen: Druck 2 Sek. auf Tasten und. D

Programmierung des Tagesprogramms:

Programmierung des Tagesprogramms:

Im wöchentlichen Betrieb erfolgt die Einstellung auf gleiche Weise, wie im täglichen Betrieb, außer dass jeder Tag der Woche (1...7) programmiert sein muß.

Zufallsfunktion (Ferien)

Nach dem Programmieren ist es möglich die Zufallsfunktion zu aktivieren, das heißt die Rollladen fahren mit einem Zeitunterschied von ± 15 min zum eingestellten Programm in die Endposition. Diese Funktion dient zur Anwesenheitssimulation.

Die Programme löschen:

GB Caution!

2 Betriebsarten sind verfügbar: manuell / automatisch.
