Produkttyp	Leitungsschutzschalter (MCB)
Hersteller	Hager
Modell	KU33AHZ
Polzahl	1-polig
Bemessungsstrom	16 A
Bemessungsspannung	230/400 V AC
Auslösecharakteristik	C
Schaltvermögen	6 kA nach IEC 60898-1
Einbaubreite	2 Teilungseinheiten (36 mm)
Abmessungen (H x B x T)	85 mm x 36 mm x 70 mm
Gewicht	ca. 120 g
Schutzart	IP20
Umgebungstemperatur	-25 °C bis +55 °C
Lagertemperatur	-40 °C bis +70 °C
Anschlussquerschnitt	0,75–25 mm² (eindrähtig), 1,5–10 mm² (feindrähtig)
Anzugsdrehmoment	2,5 Nm
Zulassungen	CE, VDE, EN 60898-1
Funktionen	Überlast- und Kurzschlussschutz
Montage	Schnellbefestigung auf Hutschiene 35 mm
Werkstoff	Thermoplast, selbstverlöschend
Wartung	Keine Wartung erforderlich; bei Auslösung Ursache prüfen

Häufig gestellte Fragen - KU33AHZ HAGER

Wie installiere ich den Hager KU33AHZ Leitungsschutzschalter?

Der KU33AHZ wird auf eine 35 mm Hutschiene nach DIN EN 60715 aufgerastet. Stellen Sie sicher, dass die Spannung ausgeschaltet ist und die Sicherung vor dem Gerät entfernt wurde. Die Klemmen sind zugänglich und ermöglichen einen einfachen Anschluss von Leitungen bis 25 mm². Nach der Montage Schalterstellung 'ON' prüfen.

Welchen Bemessungsstrom hat das Gerät?

Das KU33AHZ Modell hat einen Bemessungsstrom von 16 A und eine Auslösecharakteristik C, geeignet für ohmsche und induktive Lasten.

Kann ich den KU33AHZ im Freien verwenden?

Der KU33AHZ hat Schutzart IP20 und ist daher nur für den Einsatz in Innenräumen oder geschützten Umgebungen geeignet. Vor Feuchtigkeit und Staub schützen.

Was tun, wenn der Schalter immer wieder auslöst?

Wiederholtes Auslösen deutet auf einen Überstrom oder Kurzschluss im Stromkreis hin. Prüfen Sie die angeschlossenen Verbraucher auf Fehler, reduzieren Sie die Last oder lassen Sie die Installation von einem Elektriker überprüfen.

Ist der KU33AHZ mit anderen Hager Geräten kompatibel?

Ja, der KU33AHZ ist Teil des Hager Modulsystems und kann mit anderen Komponenten wie FI-Schutzschaltern, Zählern und Verteilern kombiniert werden, sofern die technischen Daten übereinstimmen.

Wie finde ich das richtige Ersatzteil?

Der KU33AHZ ist ein einbaufertiges Gerät und enthält keine austauschbaren Teile. Bei Defekt muss das gesamte Gerät durch ein baugleiches Modell ersetzt werden. Die Reparatur ist nicht vorgesehen.

Welche Kabelquerschnitte sind zulässig?

Erlaubt sind eindräftige Leiter von 0,75–25 mm² und feindrähtige Leiter von 1,5–10 mm². Verwenden Sie für feste Querschnitte Aderendhülsen.

Was bedeutet die Auslösecharakteristik C?

Die Charakteristik C bedeutet, dass der Leitungsschutzschalter bei 5- bis 10-fachem Bemessungsstrom (80-160 A) innerhalb von 0,1 s auslöst. Ideal für Anlagen mit Motoren oder Transformatoren.

Gibt es eine Montageanleitung für den KU33AHZ?

Die vollständige Montageanleitung finden Sie im PDF-Handbuch auf dieser Seite. Beachten Sie die Einbauhinweise und Sicherheitsvorschriften.

Kann der KU33AHZ als Hauptschalter verwendet werden?

Ja, der KU33AHZ kann als Hauptschalter eingesetzt werden, sofern der Bemessungsstrom von 16 A für die gesamte Anlage ausreicht. Er erfüllt die Anforderungen der DIN VDE 0100.

BEDIENUNGSANLEITUNG KU33AHZ HAGER

Einbau und Montage von elektrischen Betriebsmitteln dürfen nur durch eine Elektrofachkraft oder durch eine elektrotechnisch unterwiesene Person erfolgen!

Sofern Arbeiten unter Spannung im Sinne von DGUV Vorschrift 3 §8 Nr.2 nicht zu verneiden sind, dürfen diese nur durch eine Elektrofachkraft ausgeführt werden, welche im Sinne dieser Vorschrift die fachliche Eignung für derartige Arbeiten nachgewiesen hat.

Bestimmungsgemäße Verwendung

Der Kabelkanal ist nur in Zählerplätzen nach DIN VDE 0603-1 und den dort beschriebenen Umgebungsbedienungen sowie eHz-Adaptern nach DIN VDE 0603-3-2 zu verwenden. Der Kanal ist ausschließlich vor der Berührungsschutzebene zu montieren.

Der Kabelkanal dient der Verlegung von Steuer-, Antennen- und Datenleitungen sowie für Leitungen zur Energieversorgung von Steuer- und Kommunikationsgeräten.

Die wichtigsten technischen Daten

Schutzklasse II

Schutzart IPxxC

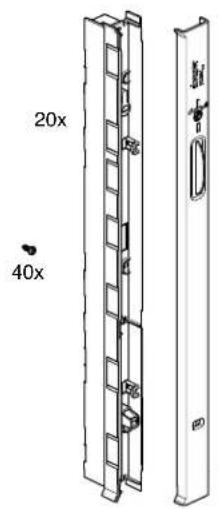

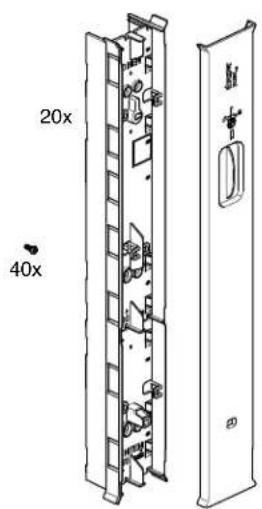

KU9K76HW KU9K46HW KU9K73HW KU9K43HW

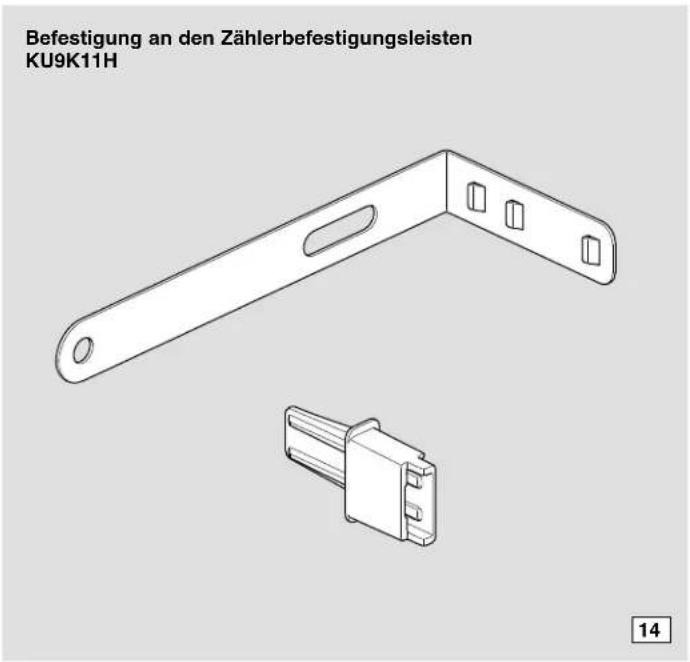

KU9K10H KU9K11H

KU9K12H KU9K13H

Schraubbefestigung am Rahmen der Zählertragplatte KU9K76/46HES


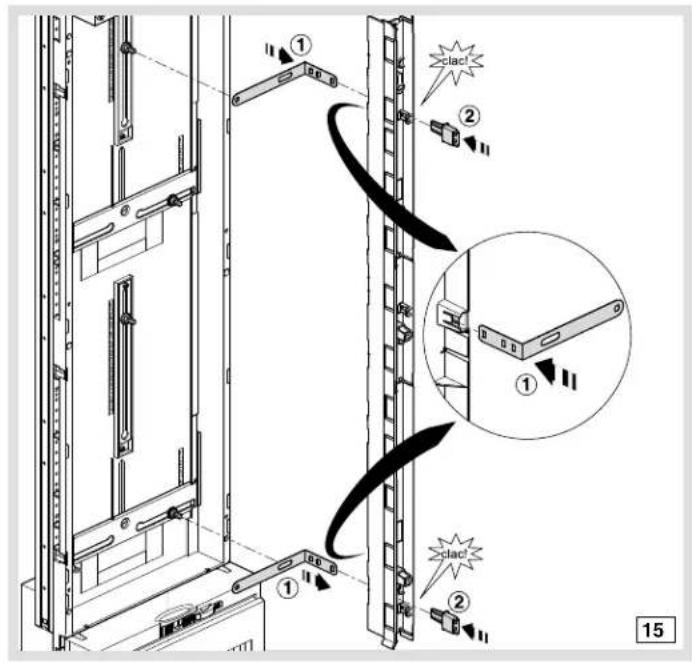

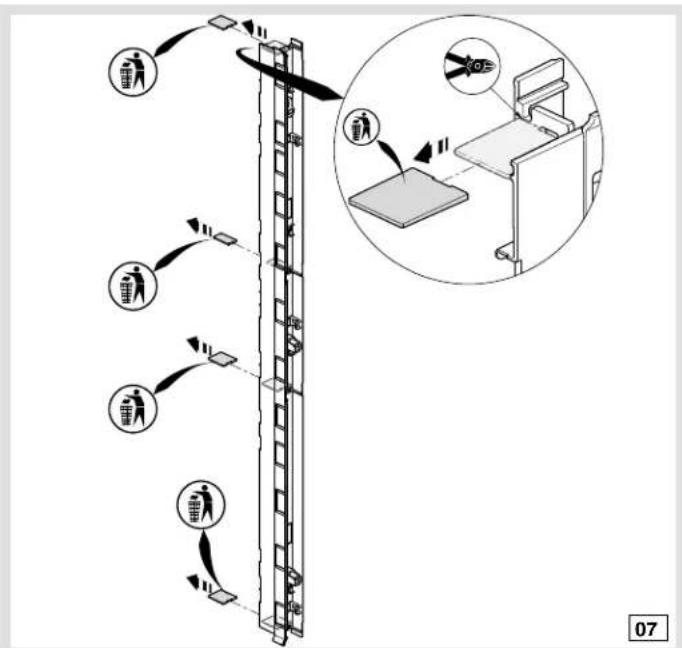

Öffnungen oben und unten herstellen: Anzuwenden bei 80SL, 90SL und univers Z (flache Abdeckungen und Zählertragplatte mit Rahmen)

Anzuwenden bei sonstigen Systemen mit hohen Abdeckungen, ohne Rahmen an Zählertragplatte KU9K12H

Verschließen von nicht benötigten Öffnungen KU9K13H
