Produkttyp	Funk-Brandmeldezentrale
Modell	RFZ064D
Marke	Hager
Abmessungen (B x H x T)	220 x 325 x 88 mm
Gewicht (ohne/mit Akku)	1,85 kg / 2,9 kg
Schutzart	IP30
Betriebstemperaturbereich	+5 °C bis +40 °C
Stromversorgung	230 V AC, 50 Hz (integriertes Netzteil) oder externe 10,5-30,0 V DC (EN54-4)
Stromaufnahme (Ruhe)	50 mA primär, 165 mA sekundär
Notstromakku (optional)	RFA400D, 12 V, 2,2 Ah, 1,05 kg
Überbrückungszeit	≥ 12 h mit RFA400D (Grundausbau)
Max. Funkmelder	64 (empfohlen max. 50)
Max. Funksirenen	14
Anzahl Bereiche	8
Funkfrequenzen	434 MHz (10 mW) und 868 MHz (25 mW), 24 Kanäle
Anzeige	Farb-LCD-Display
Bedienung	Tastatur im Gehäuseoberteil
Schnittstellen	USB, TAS, CAN-Bus; optional: RS232, GSM-Modul
Eingänge / Ausgänge	3 frei programmierbare Eingänge, 4 Relais (potentialfrei), 4 Open-Collector-Ausgänge
Ereignisspeicher	1000 Einträge mit Datum/Uhrzeit
Normen	EN54-2, EN54-25, VDE 0833

Häufig gestellte Fragen - RFZ064D HAGER

Wie viele Funkmelder können an die RFZ064D angeschlossen werden?

Die Zentrale unterstützt maximal 64 Funkmelder, wobei eine empfohlene Höchstzahl von 50 Meldern angegeben ist.

Welche Funkfrequenzen nutzt das System?

Das System arbeitet mit dem dynamischen Frequenzwechselverfahren DynaBand auf zwei Bändern: 434 MHz (10 mW) und 868 MHz (25 mW) mit insgesamt 24 Kanälen.

Wie erfolgt die Inbetriebnahme der Zentrale?

Die Zentrale wird montiert, mit 230 V oder externem Netzteil versorgt, und der Akku (optional) angeschlossen. Anschließend müssen die Funkmelder über das Menü 'Setup' eingelernt werden.

Kann die Zentrale in einer EN54-Brandmeldeanlage betrieben werden?

Ja, jedoch muss dann eine externe EN54-4-konforme Energieversorgung verwendet werden. Das interne Netzteil und der Akku dürfen in diesem Fall nicht genutzt werden.

Wie viele Benutzer können konfiguriert werden?

Es können bis zu 31 Benutzer angelegt werden: ein Errichter (Code 123456) und 30 Kunden mit individuellen PIN-Codes und Berechtigungen.

Welche Wartungsintervalle werden empfohlen?

Es wird eine halbjährliche Begehung und eine jährliche Wartung gemäß DIN VDE 0833-1 empfohlen. Die Funktionsprüfung aller Melder ist jährlich erforderlich.

Wie kann die Funkreichweite vergrößert werden?

Durch den Einsatz von Funk-Repeatern (max. 5) kann die Reichweite erhöht werden. Repeater müssen wie normale Teilnehmer eingelernt werden.

Welche Ausgänge stehen zur Verfügung?

Es gibt 4 potentialfreie Relaisausgänge und 4 Open-Collector-Ausgänge, die frei programmierbar sind. Zusätzlich steht ein 12-V-Ausgang für externe Verbraucher zur Verfügung.

Wie wird die Zentrale auf Werkseinstellungen zurückgesetzt?

Über das Menü 'Zurücksetzen - Werkseinstellungen' können alle Einstellungen gelöscht werden. Ein Hardware-Reset ist über den Reset-Taster auf der Hauptplatine möglich.

Welche optionalen Erweiterungen sind verfügbar?

Es können ein GSM-Modul (RFW064D) für Alarmweiterleitung, eine Erweiterungsplatine für zusätzliche Ein-/Ausgänge und ein RS232-Modul für Konfiguration integriert werden.

BEDIENUNGSANLEITUNG RFZ064D HAGER

Technische beschreibung

BEKA Funk-Zentrale

für 50 Funk-Melder

Inhaltsverzeichnis

1. Allgemeine Informationen 3

1.1. Funk-Übertragungsverfahren.... 3
1.2. Systemübersicht....3
1.3. Systemkomponenten 4

1. Montage und Inbetriebnahme 6

2.1.Zentrale 6

1. Anschlussmöglichkeiten 11

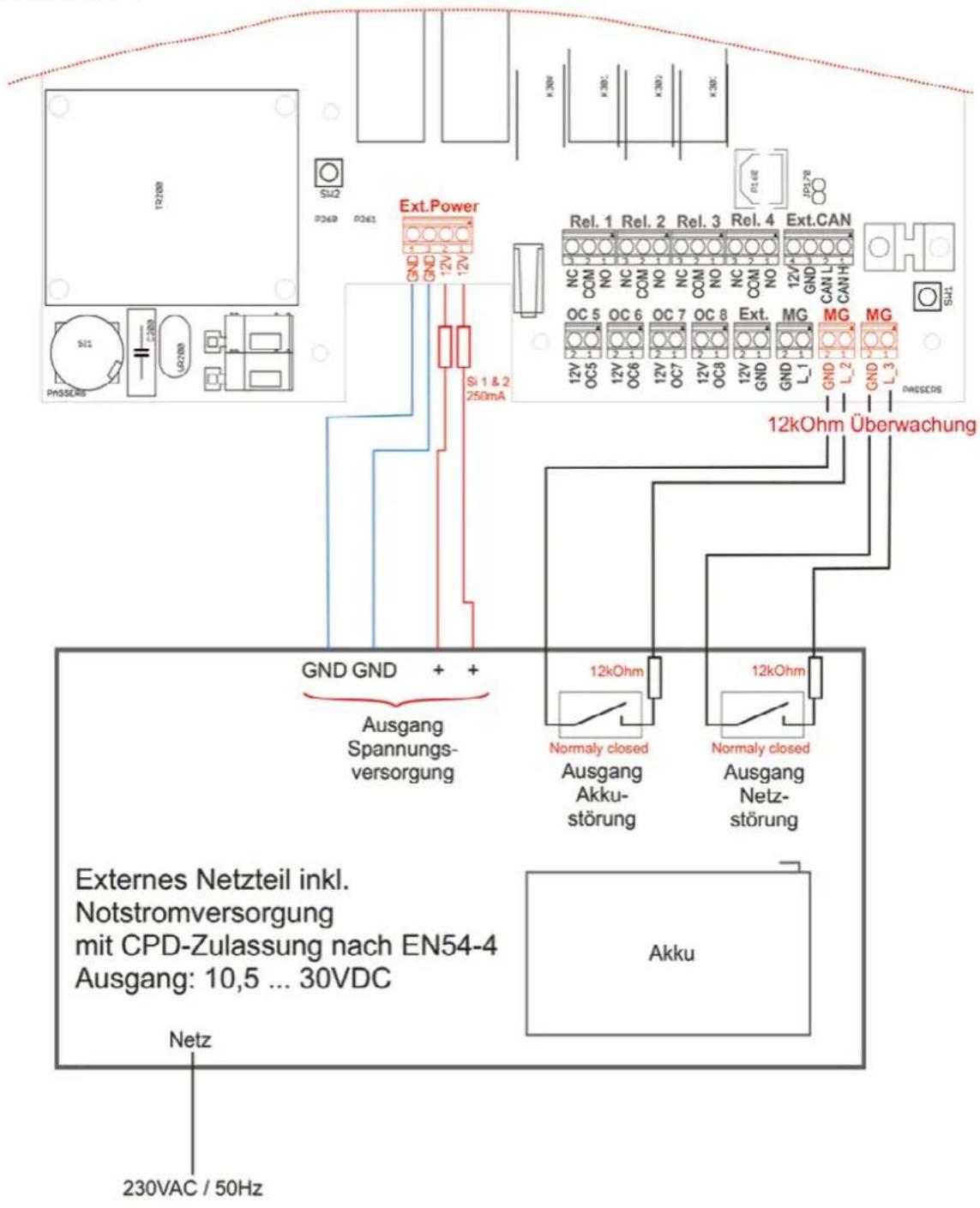

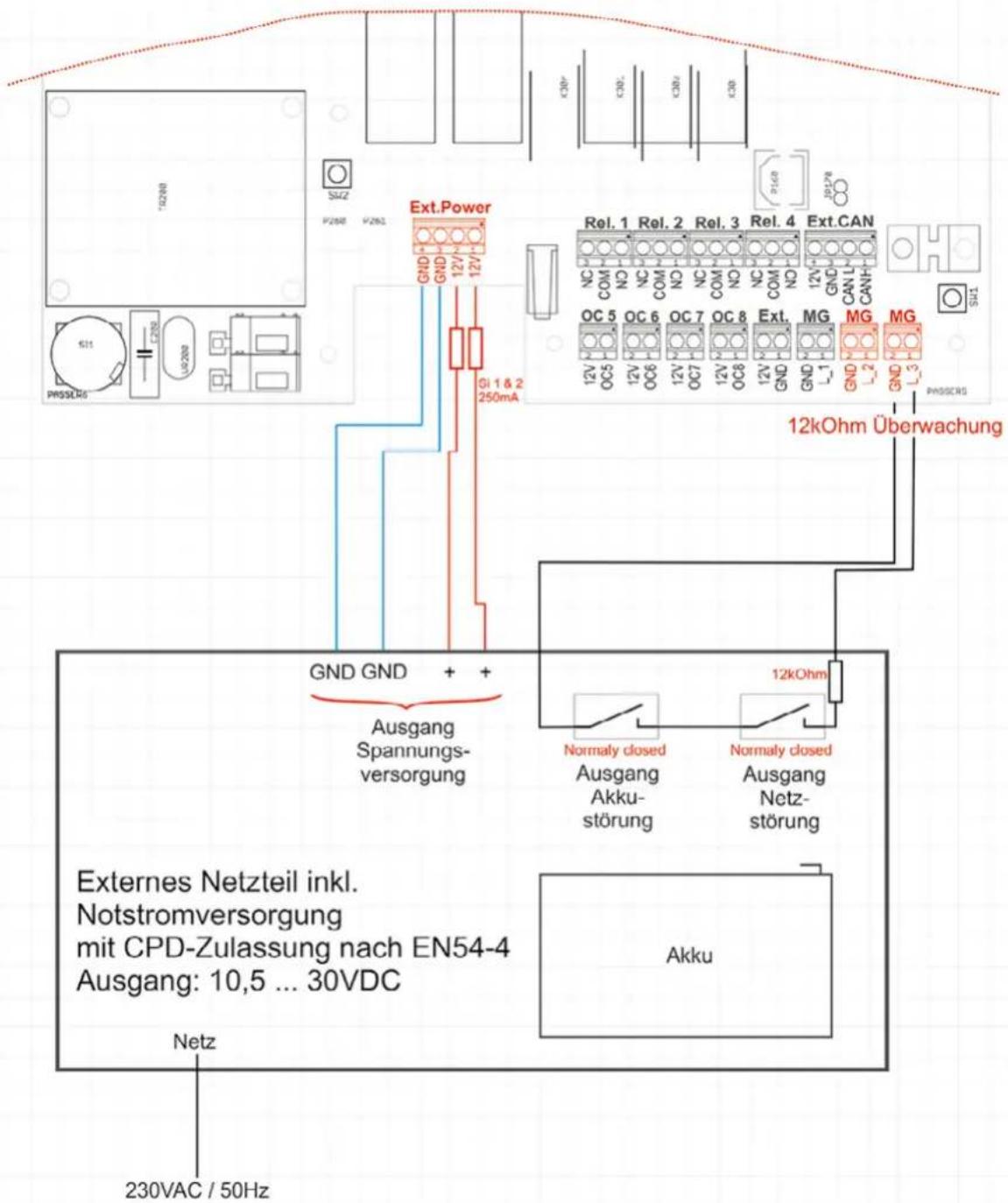

3.1. Externes Netzteil.... 11

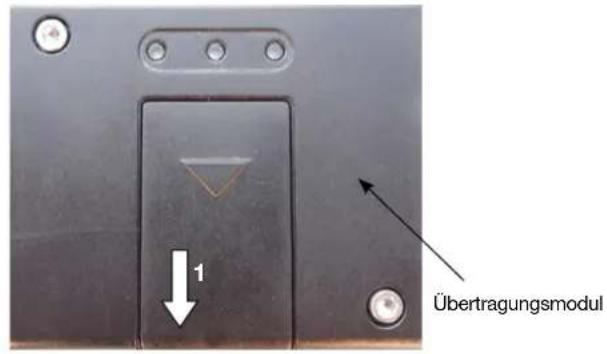

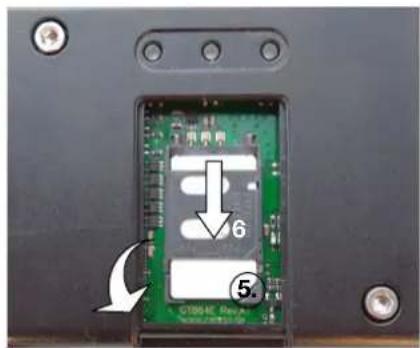

3.2. Einsetzen eines Übertragungsmoduls.... 13
3.3.CAN-Bus....14

1. Konfiguration der Zentrale....15

4.1. Übersicht 15

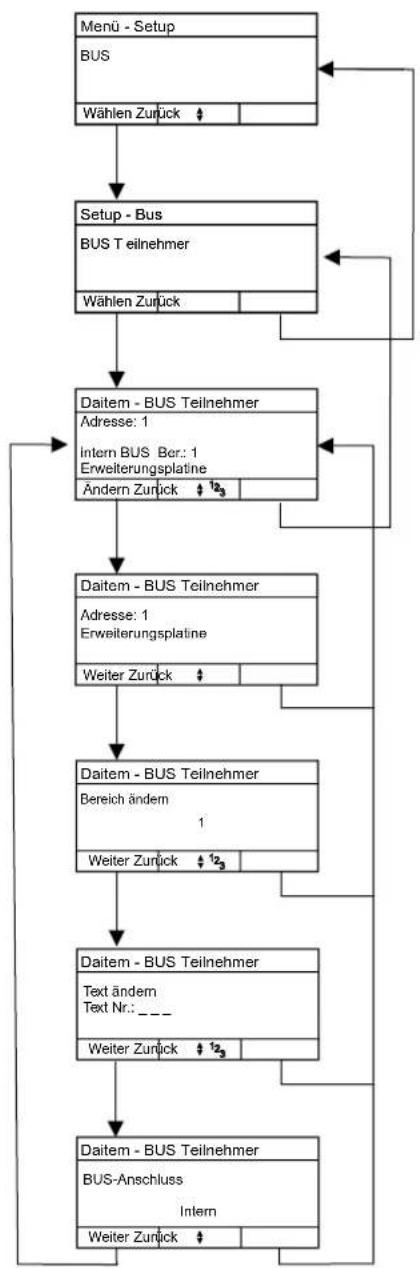

4.2. Bus-Teilnehmer 18

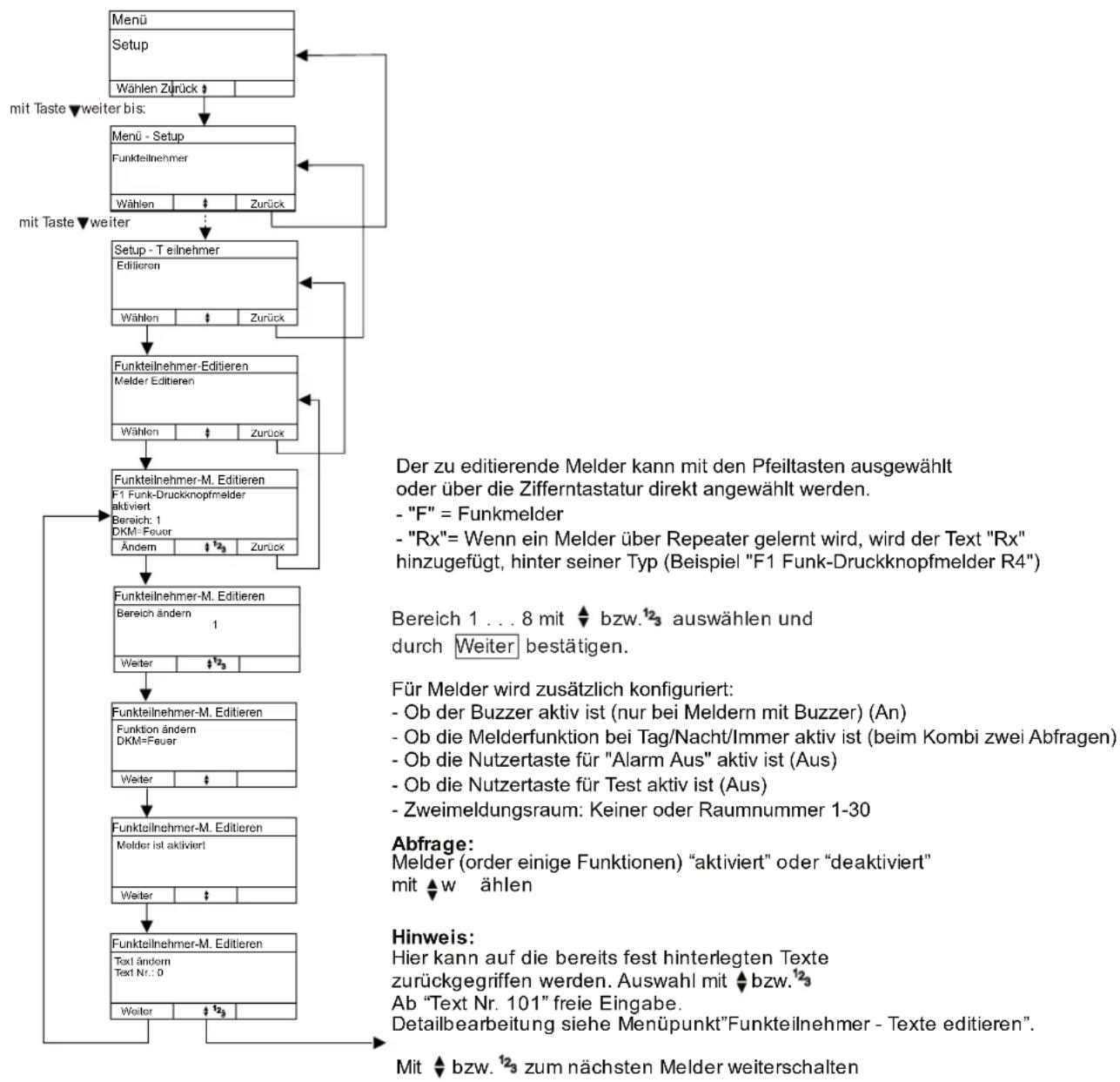

4.3. Konfiguration der Funkteilnehmer 19

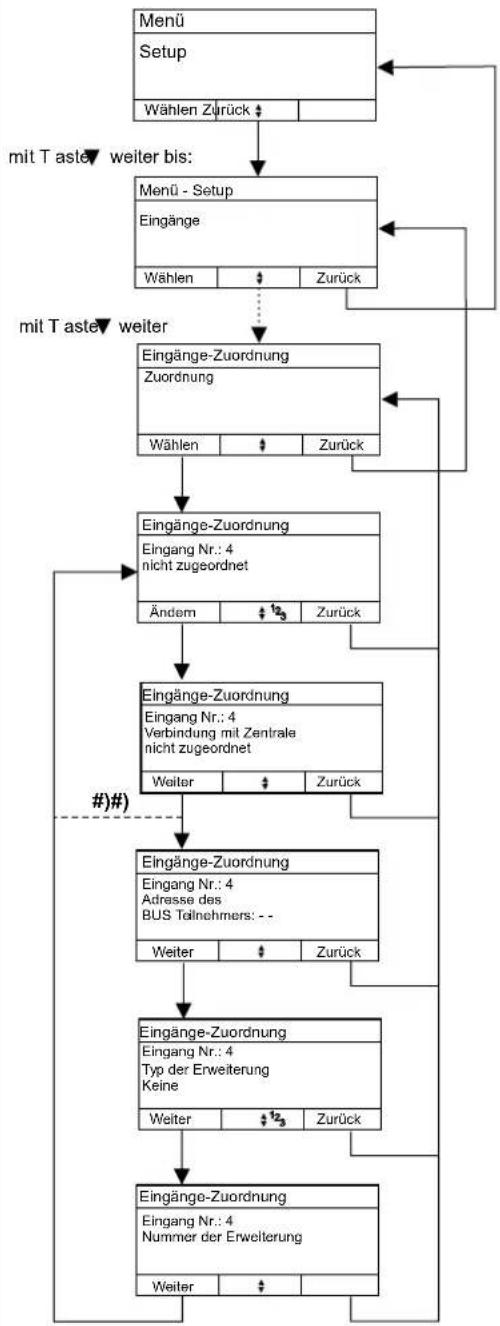

4.4.Eingänge 28

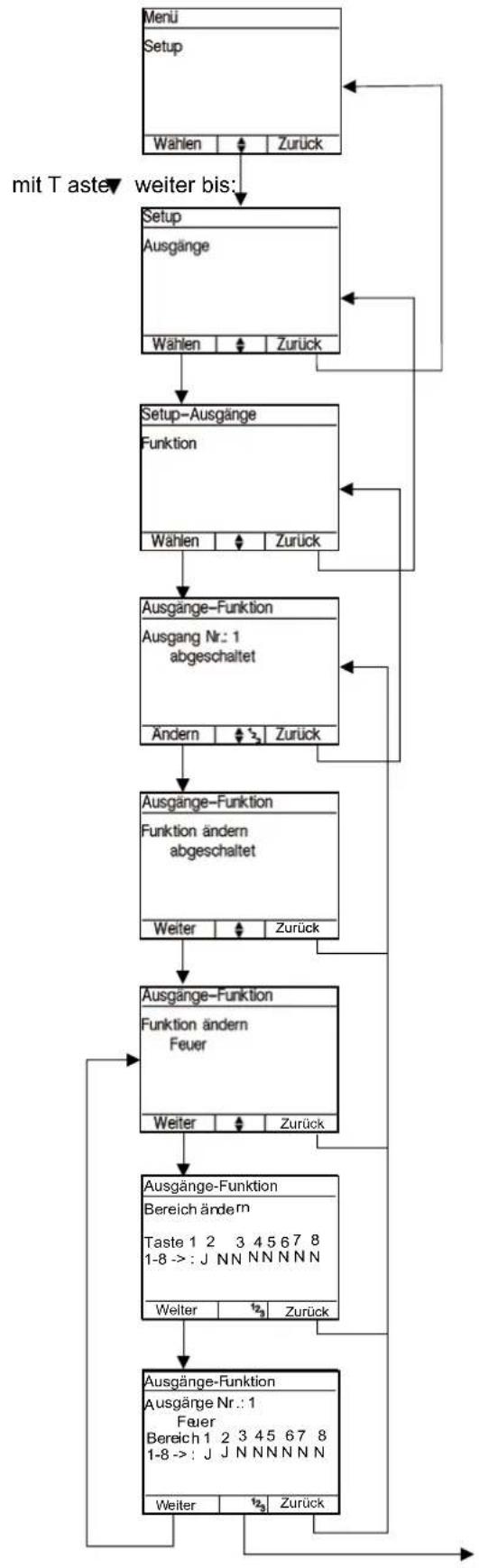

4.5. Ausgänge.... 30

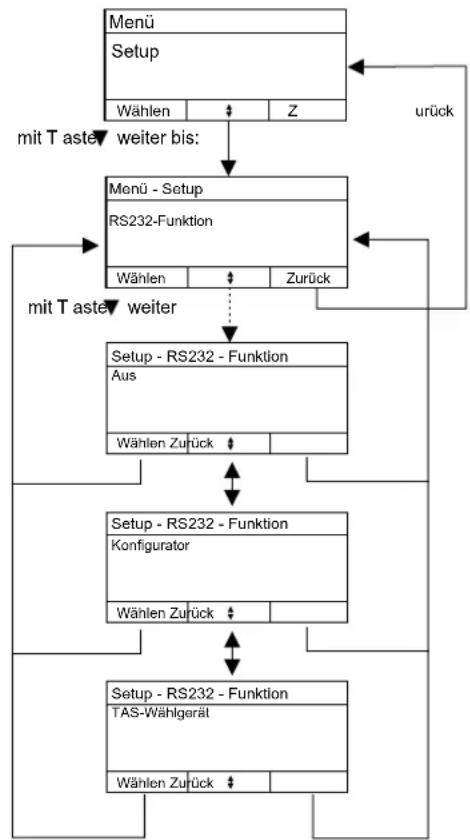

4.6.RS232-Funktion 32
4.7. Test 32
4.8. Informationen.... 46
4.9. Einstellungen 50
4.10.Optionen 57
4.11.Zeiten 62

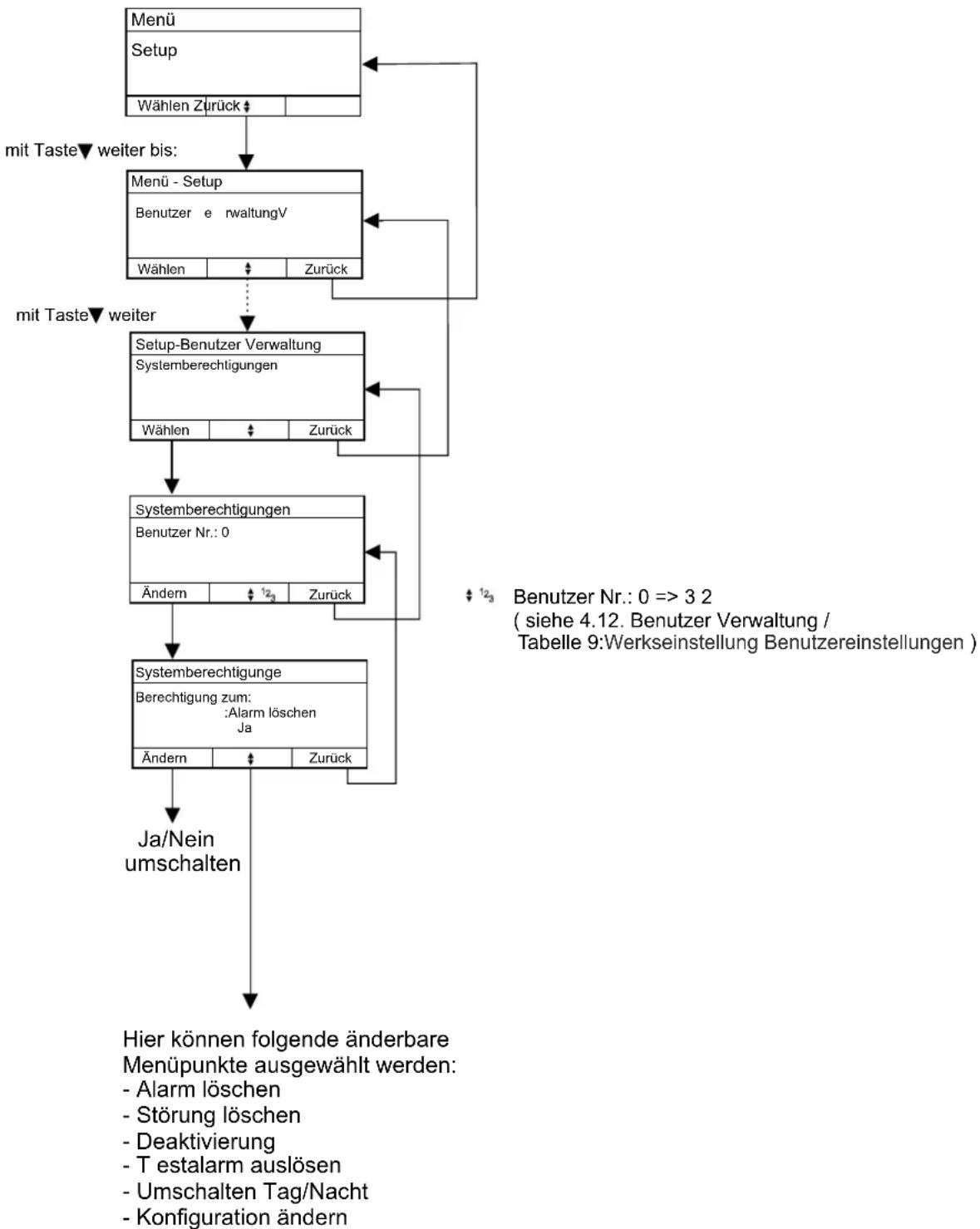

4.12. Benutzer Verwaltung 66

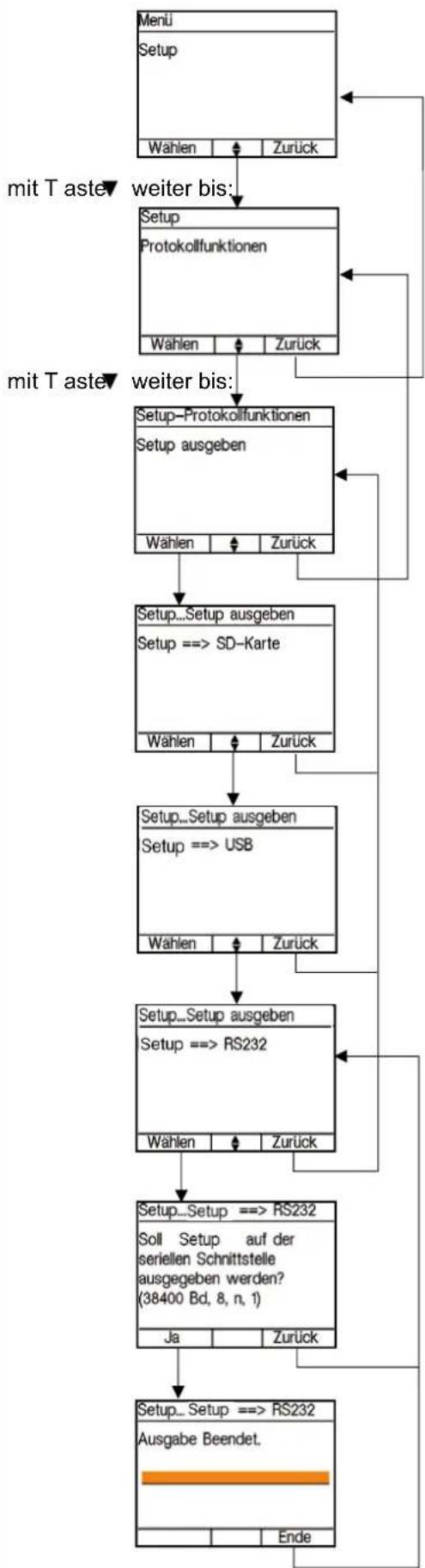

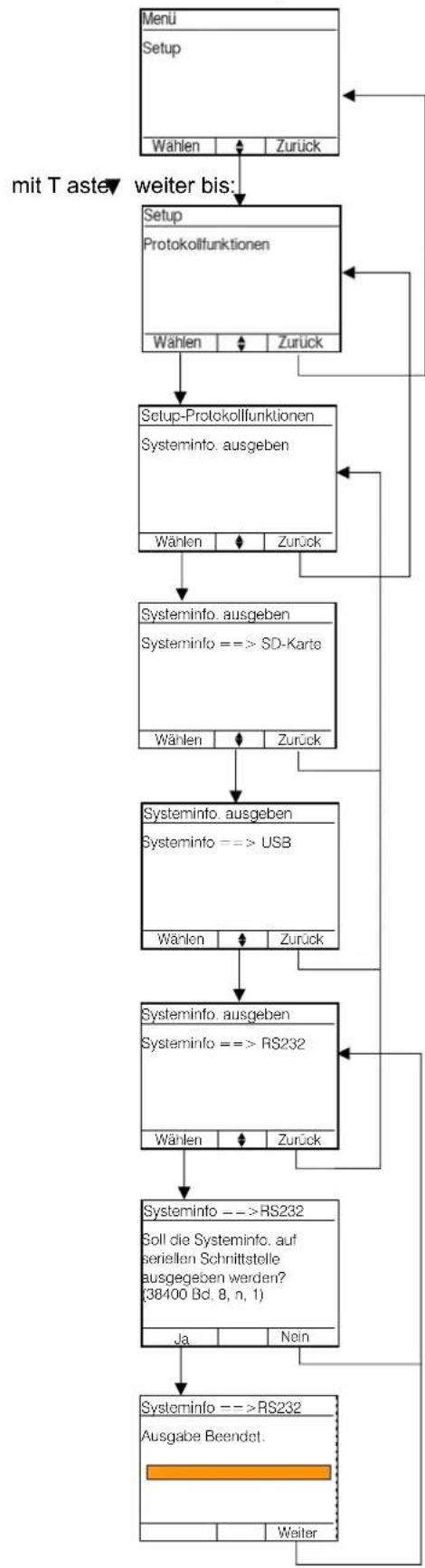

4.13. Protokollfunktion 70
4.14.Datensicherung 76

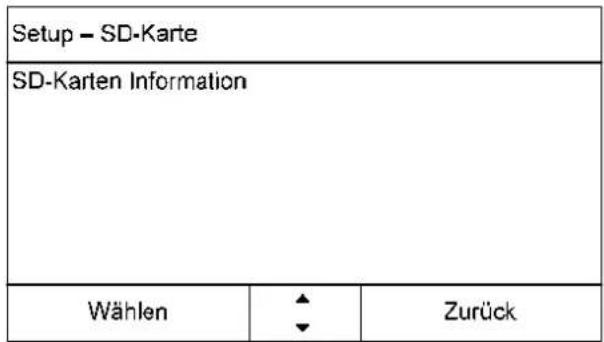

4.15. SD Karte 76
4.16. Zurücksetzen-Werkseinstellungen 77
4.17. GSM-Modul Einstellungen.... 78

1. Garantiebestimmungen 84
2. Technische Daten....85
3. Instandhaltung 86
4. Anhang.... 87

8.1. Nicht änderbare Texte 87

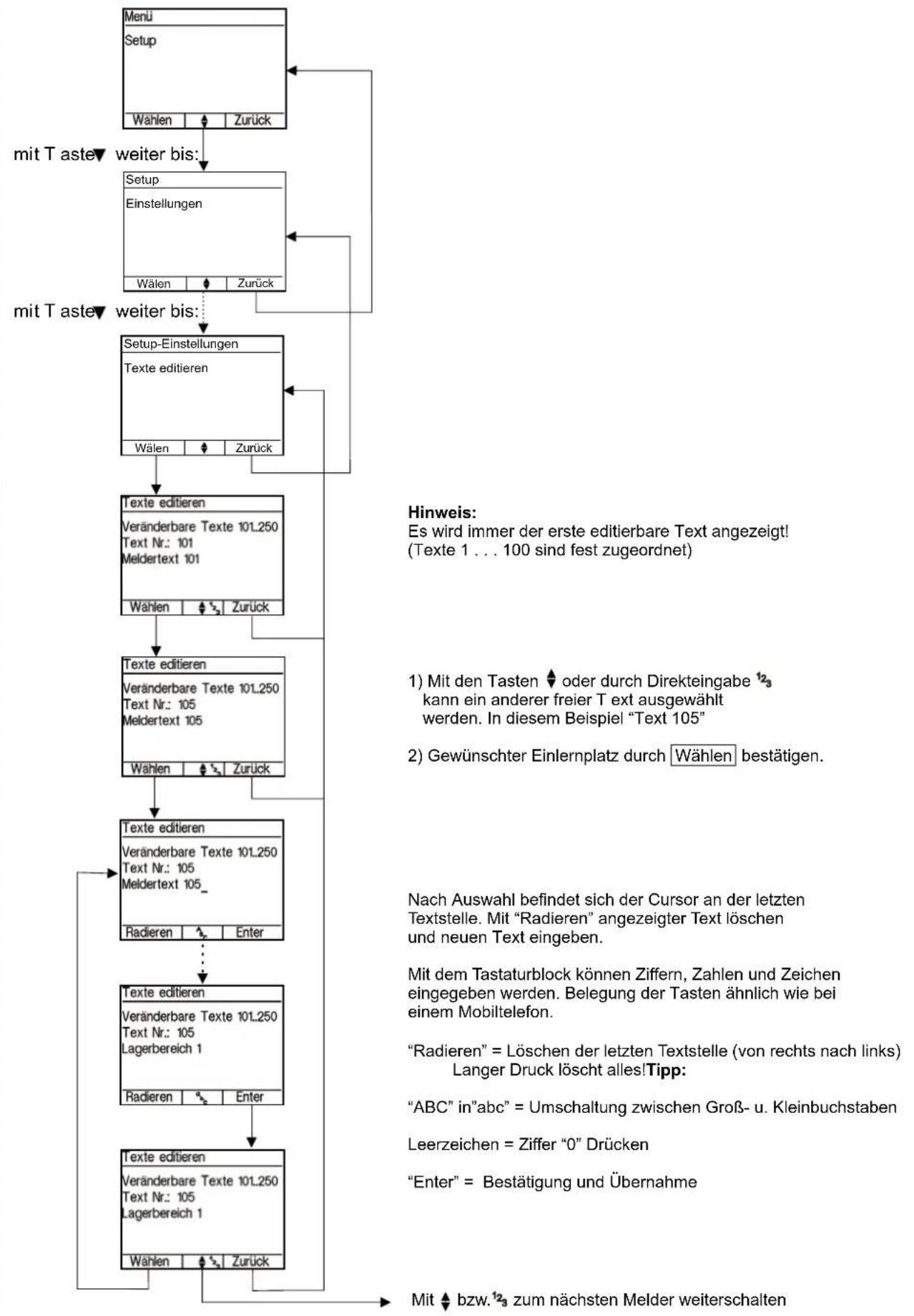

8.2. Frei programmierbare Texte 88
8.3. Tabelle für Benutzerkonfiguration.... 89
8.4. Prüfliste: Inspektion/Wartung der Brandwarnanlage Typ B....90
8.5. Muster für Prüfplan Melder 92

1. Allgemeine Informationen

Die Zentrale RFZ064D ist für den Brandschutz in Gebäuden bestimmt, die nach DIN 14675 nicht als Wohngebäude oder Sonderbau eingestuft werden (kleine Verwaltungsgebäude, Schulen, Kindergärten- und horte, Altersheime, Hotels (weniger als 60 Betten) oder andere besondere Wohnformen).

1.1. Das Funk-Übertragungsverfahren

Die Zentrale verwendet das seit Jahren in der Alarmtechnikfunk-Klasse B bewährte dynamisches Frequenzwechselverfahren (DynaBand®) über insgesamt 24 Kanäle. DynaBand® ist die Weiterentwicklung des Zweiband-Übertragungsverfahren DBR® (Dual Band Redundancy) mit intelligentem Frequenz-Hopping. Das besondere technische Merkmal daran ist, dass diese Kanäle auf zwei Bändern (434 MHz und 868 MHz) verteilt sind. Ein spezielles Analyseverfahren im Funk-Überwachungsprozessor stellt fest, ob ein Kanal verfügbar ist oder nicht. Ist ein Kanal nicht verfügbar wird auf einen anderen Kanal oder das andere Band gewechselt.

Gemäß Richtlinien (basierend auf der europäischen Norm EN50131 und der deutschen VDE 0833 Teil 1 und 3) muss jede zum System gehörende Funk-Komponente ein Statussignal (Integritätsprüfung) an die Zentrale senden – das D24 System sendet das Statussignal nach: Rauchmelder 180s, Repeater 90s, Sirene 9s, Druckknopfmelder 180s. Dieses Signal wird von der Zentrale zurück an die Funk-Komponente bestätigt. Mit dieser Bestätigung werden neue Synchronisationsinformationen an die Funk-Komponenten übermittelt. Sollte eine Funk-Komponente keine Bestätigung von der Zentrale erhalten, wechselt die Funk-Komponente in einen anderen Übertragungskanal der gemäß Synchronisationsinformation von der Zentrale vorgegeben war. Mit dieser Funktion werden gleichzeitig der Funk-Übertragungsweg und die Funk-Komponente überprüft. Das gleiche Verfahren wird angewendet, wenn zum Beispiel ein Melder ein Alarm-/ oder Störungssignal zur Zentrale übermitteln will. Erfolgt keine Bestätigung von der Zentrale, so wechselt der Melder den Kanal oder das Band solange, bis eine Bestätigung von der Zentrale erfolgt. Um alle Kanäle auf Verfügbarkeit zu überprüfen benötigt das System ca. 6 Sekunden.

Trotz der hohen Datenrate kommt das System mit sehr kurzen Funk-Übertragungszeiten aus. Die Übertragung einer Nachricht benötigt ca. 14 ms (Millisekunden).

Durch den werkseitig vergebenen Unikatcode für jede Funk-Komponente ist deren Zuordnung, also das Einlernen während der Installation, sehr einfach. Eventuell benachbarte Systeme stören sich durch die Eindeutigkeit der Identität der Funk-Komponenten nicht.

1.2. Systemübersicht

Das System besteht aus folgenden Komponenten: Funk Zentrale, Funk Dual-/Rauch-/Wärmemelder, Funk Druckknopfmelder, Funk Innensirene, Funk Repeater, sowie Zusatz- und Ersatzkomponenten.

Die Zentrale übernimmt sämtliche Steuer- und Überwachungsfunktionen für alle eingelernten Komponenten. Die Zentrale stellt im Grundausbau 3 programmierbare, verdrahtete Eingänge sowie jeweils 4 potentialfreie Relais- und 4 Open Collector-Ausgänge zur Verfügung.

Bild 1: Systemübersicht

• RFZ064D BEKA Funk-Zentrale für 64 Funk-Melder

RFZ064D

- Funk-Melder: max. empfohlen 50. (max. 64)

- Funk-Sirenen: max. 14

- Bereiche: 8

- Optional: GSM Modul RFW064D

- Programmierbar über Konfigurationssoftware

- 2 Montageplätze für optionale Erweiterungen

- bidirektionaler Funk, zwei Funkbänder 434/868 MHz mit 24 Kanälen

- Historyspeicher für 1000 Ereignisse

- 100 Meldertexte fest programmiert

- 150 zusätzliche Meldertexte frei programmierbar

- CAN Teilnehmer: Option/IO-Erweiterungskarte

- 3 verdrahtete freiprogrammierbare Eingänge

- 4 Open Collector-Ausgänge / 4 potentialfreie Relaisausgänge

- Verwaltung von bis zu 30 Berechtigungen (Ziffercode)

- Netzspannung: 230V / 50 Hz- Integriertes Netzteil

- Kunststoffgehäuse

- Ruhestrom: 65 mA (Grundausstattung)

- Notstromakku: RFA400D (nicht im Lieferumfang)

- Überbrückungszeit: 12Std mit RFA400D (Grundausbau ohne zusätzliche - Verbraucher)

- Funk Dual-/Rauch/Wärmemelder

▶ RFM100 Funk-Rauchmelder mit integrierter Sirene

EN 54-7

EN 54-25

EN54-3

- Sensorkopf mit Rauchkammer und Batterie

- Batterie eingelötet, Lebensdauer ca. 10 Jahre

- Abdeckbereich 50 m²

- Turnuswechsel für Sensorkopf: 8 Jahre

- Sensorkopf wechselbar ohne erneutes einlernen

▶ RFM101D Funk-Wärmemelder mit integrierter Sirene

EN 54-5

EN 54-25

EN54-3

- Sensorkopf mit Wärmesensor und Batterie

- Batterie eingelötet, Lebensdauer ca. 10 Jahre

- Abdeckbereich 30 m²

- Turnuswechsel für Sensorkopf: 8 Jahre

- Sensorkopf wechselbar ohne erneutes einlernen

▶ RFM102D Funk-Dualmelder mit integrierter Sirene

EN 54-5

EN 54-7

EN 54-25

EN54-3

- Sensorkopf mit Rauchkammer, Wärmesensor und Batterie

- Batterie eingelötet, Lebensdauer ca. 10 Jahre

- Abdeckbereich 30 m²

- Turnuswechsel für Sensorkopf: 8 Jahre

- Sensorkopf wechselbar ohne erneutes einlernen

HINWEIS: Es wird empfohlen mindestens einmal jährlich eine Wartung mit einem entsprechenden Testgerät durchzuführen. Für die bekannten Testifier Multitestgeräte Serie 1000/2000 kann optional der Adapter RXE05D bezogen werden. (Weitere Informationen zum Wartungsumfang/-inhalt siehe Kapitel Instandhaltung).

• RFM200D Funk-Druckknopfmelder, Hausalarm

EN54-11

EN54-25

• Funk-Druckknopfmelder
• Batterie eingelötet
• Austauschmodul: RFA200D
• Batterielebensdauer: ca. 5 Jahre
• Alarm-LED
• Typ B im Gebäude

• Lautstärke der Innensirene programmierbar:
  70 dB (A) in 1 m Entfernung
  90 dB (A) in 1 m Entfernung
  105 dB (A) in 1 m Entfernung

- Einzelnen Bereichen zuordenbar

- 3 Jahre Batteriebetrieb (bei normalem Einsatz)

- Lieferung inklusive Batterie RFA402D

Zur Vergrößerung der Funkreichweite

• Eingangsspannung: 230 VAC, +/- 15%, 50 Hz
• Notstromversorgung: 12 V max. 7,2 Ah
• Notstromakku: RFA401D (nicht im Lieferumfang)
• Überbrückungszeit: 60 Std

2. Montage und Inbetriebnahme

2.1. Zentrale

Die Zentrale besteht aus einem Gehäusevorder- und rückteil. In dem Gehäuserückteil befinden sich die Anschlussplatine sowie ein Stellplatz für den 12 V / 2,2 Ah Notstromakku. Das Gehäusevorderteil enthält die Anzeigenplatine sowie die Tastatur und das Display. Die Anzeigenplatine wird mit der Anschlussplatine durch ein Flachbandkabel verbunden.

WICHTIG: Bei Einsatz der Zentrale in einer EN54 Brandmeldeanlage ist die Zentrale durch eine EN54-4 Energieversorgung mit Energie zu versorgen. Das interne Netzteil darf in einer EN54-Anlage nicht verwendet werden und es darf auch kein Akku in der Zentrale installiert werden.

2.1.1. Montage

Zur Montage werden das Gehäuserückteil und das Gehäusevorderteil zuerst getrennt und anschließend das Gehäuserückteil mit den entsprechenden Schrauben und Dübeln an dem vorgesehenen Montageort befestigt (siehe Bild 1).

Bild 2: Aufbau

Die empfohlene Montagehöhe beträgt 1,50 m.

Nachdem alle notwendigen bzw. vorgesehenen Anschlüsse an den Klemmleisteneingängen aufgelegt sind, wird die Steckverbindung zwischen Anzeigeplatine und Anschlussplatine hergestellt und das Gehäusevorderteil auf das Rückteil aufgesetzt.

Wenn notwendig, kann das Gehäusevorderteil auf das Rückteil aufgesteckt werden (siehe Bild 1, die mit „A“ gekennzeichneten Bolzen). Es wird so ein gleichzeitiges Arbeiten an den Klemmleisten und ein Ablesen des Displays ermöglicht.

2.1.2. Sicherheitshinweise

• Nach der Installation wird ein 1-2 wöchiger Probebetrieb empfohlen, da es durch den Alltagsbetrieb zu Änderungen der Funkverteilung kommen kann.
• Eine halbjährliche Begehung und eine jährliche Wartung analog DIN VDE 0833-1 mit Dokumentation im Betriebshandbuch werden empfohlen.
• Die Komponenten bitte nicht in zu kalter Umgebung lagern, da es bei Inbetriebnahme zur Betauung und damit zur nachhaltigen Schädigung der Geräte kommen kann. Schützen Sie die Geräte vor extremen Temperaturen (z. B. durch Sonneneinstrahlung) und Feuchtigkeit.
• Wartungs- und Reparaturarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
  • Die 230 V Versorgungsstromkreise sind vor Zugang zu den Anschlussklemmen der Zentrale zu unterbrechen.
  • Die Komponenten sind nicht für den Einsatz im Außenbereich vorgesehen.

• Die Geräte sind nur zum bestimmungsgemäßen Gebrauch zu verwenden.
• Die Komponenten sind mit einem Tuch zu reinigen.
- Bei der Montage dürfen durch Bohren keine Leitungen (Wasser/Strom) beschädigt werden.
• Die Gehäuse sind so zu montieren, dass diese vor mechanischen Eingriffen geschützt sind.
- Bei der Entsorgung von Akkus oder verbrauchten Batterien sind die örtlichen Bestimmungen über Beseitigung von Sondermüll zu befolgen.
- Funkspezifische Merkmale müssen seitens des Installateurs / Errichters dem Kunden erläutert werden.
- Der Installateur / Errichter ist verpflichtet, gemäß der Batterieverordnung vom 27. März 1998, die leeren Batterien fachgerechte zu entsorgen. Bei nicht vollständig entladenen Batterien ist eine Vorsorge gegen Kurzschluss zu treffen.
- Auf sorgsame Handhabung der Komponenten während der Installation achten und nicht auf elektronische Komponenten fassen.
- Im Falle eines Netzausfalles sollte gewährleistet sein, dass ein Facherrichter informiert wird, da die Notstromversorgung mittels Bleiakku (RFA400D) für nur 12h den Betrieb der Zentrale überbrückt.

2.1.3. Hauptplatine

Bild 3: Bestückung der Platine

1. Verschlusskontakt (Deckel)

2. Anschluss "Externe 12 V DC" für Versorgung 12 V Energieversorgung bei Anschluss von zusätzlichen Komponenten oder EN54-4 Energieversorgung

3. "Akku ON"-Taster

4. Anschluss: 230 VAC / 50 Hz

5. Sicherung S1 = Trafo primär

6. Sicherung S2 = Trafo sekundär

7. Sicherung S5 = Ext. 12 V(Ausgang)

8. Sicherung S3 = Akku

9. Sicherung S4 = CAN Spannungsversorgung (Ohne Function)

10. TAS-Schnittstelle

11. Interne Sirene

12. 434-/ 868-MHz-interne Antenne

13. Anschluss für Flachbandkabel Gehäusedeckel

14. Abschlusswiderstand "CAN-Bus" (Ohne Funktion)

15. Anschluss "USB"

16. Druckknopf "Reset" für Neuinitialisierung

17. Anschlussklemmen: 4x Relais / Externe CAN-BUS (Ohne Funktion)

18. Anschlussklemmen: 4x OC / 12 V DC Out / 3x Drahteingänge"

19. Steckplatz /Funkplatine - Prozessor

HINWEIS

• Die OC-Ausgänge sind mit einer internen Sicherung gegen Kurzschluss und Überlastung ausgestattet. Aus diesem Grund dürfen an den OC Ausgängen keine Kabel mit einer Kabellänge >3m angeschlossen werden, da ansonsten die Sicherung durch EMV ausgelöst werden kann. Sollte die Sicherung ausgelöst worden sein, so muss ein kompletter Reset durchgeführt werden. Hierzu die Versorgungsspannung und Akku für >5min von der Zentrale trennen.
• Die Eingänge sind mit einer internen Sicherung gegen Überlastung ausgestattet. Aus diesem Grund dürfen an den Eingängen keine Kabel mit einer Kabellänge >3m angeschlossen werden. Bei Versorgung des Zentrale mit einem separaten EN54-4 Netzteil muss dieses in der Nähe installiert werden.

2.1.4. Prozessorplatine

Die Prozessorplatine ist beidseitig bestückt – nachfolgend die wesentlichen Komponenten:

Bild 4: Prozessorplatine Vorderseite

• 2 Transceiver (Funkmodule) für den ständigen Empfang (= receiving) auf dem 434MHz (BG802) und 868 MHz (BG801) sowie Senden (= transmitting).
• SMA Schraubbuchse zum Anschluss des Dual-Band-Antennenkabels (interne oder externe Antenne)
• grüne Betrieb-LED – blinkt wenn Betriebszustand i.O.
  • Steckplatz zum Anschluss des Programmierinterfaces

Bild 5: Prozessorplatine Rückseite

• Hauptprozessor (Microcontroller)
- Steckplatz für microSD zur einfachen Speicherung von History, Setup, Wartungs- und Inbetriebnahmeprotokoll und EEPROM
• Real Time Clock (U5) inkl. Akku zur Pufferung
- serielles EEPROM (U2) zur stromausfallsicher Speicherung aller Einstelldaten.

2.1.5. LED-Anzeige

Bild 6: Funk-Zentrale - LED-Anzeige

		aus leuchtet blinkt langsam blinkt schnell
LED-Betrieb grün		Keine Stromversorgung	Anlage betriebsbereit: 230 VAC vorhanden	Blinkbetrieb bei Netzausfall: 230 VAV fehlt (weniger als 30 min.)
LED-Störung gelb Ok			Technische Störung (z.B. Melder-/ Akkuausfall): Systemfehler (Informationen im Display)	Einer oder mehrere Bereiche / Melder sind deaktiviert oder System im Tag-Modus
LED-Alarm rot Kein Alarm aktiv			Alarmauslösung: Einen oder mehrere Bereiche / Melder befinden sich im Zustand der Feueralarm (Detail-Info im Display)	Voralarm Zustand (Detail-Info im Display)
LED-Funkstörung	gelb Kein Funkstörung		Funkstörung eines Funk-Bandes (434 MHz bzw. 868 MHz): Funkstörungen (mehr als 30 s)	Funkstörung eines Funk-Bandes (434 MHz bzw. 868 MHz): Funkstörungen (-weniger als 10 s), auf ein Band

2.1.6. Hauptplatine Eingänge / Ausgänge

Bild 7: Hauptplatine Eingänge / Ausgänge

ACHTUNG

• Das Gerät darf nicht gleichzeitig 230 V AC und Extern versorgt werden (siehe Kapitel Externes Netzteil)!
• Der Ausgang "Ext. 12 V" kann bei externer Versorgung und Ausfall der primären Versorgung unter 9 V fallen. Bei interner Versorgung kann der Ausgang bis auf 9,9 V (Akkuabschaltspannung - 0,3 V) fallen.
  • Die OC-Ausgänge sind mit einer internen Sicherung gegen Kurzschluss und Überlastung ausgestattet.

2.1.6.1. Programmierbare Funktionen der Eingänge

Tabelle 2: Funktionen der Eingänge

Funktionsbezeichnung	Wirkungsweise
Abgeschaltet Der Eingang hat keine Funktion.
Störung	Führt zu einer Störung.
Feuer	Führt zum Feueralarm. Anzeige ist dann “Rauchmelder”
Feuer Druckknopf	Führt zum Feueralarm. Anzeige ist dann “Feuermeldeknopf”
Rückstellung (B1-B8)	Setzt sämtliche Meldungen zurück wenn die Meldungsursache vorher beseitigt wurde.
Akku-Störung	Zum Anschluss des Akku-Störung Ausgangs einer externen Energieversorgung.Der Eingang wird immer ausgewertet und muss bei Verwendung des internen Netzteils gebrückt werden.Zur Umstellung der Energieversorgung siehe “Konfiguration der Zentrale/ Einstellungen/Netzteil”.
Netzstörung	Zum Anschluss des unverzögerten Netz-Störung Ausgangs einer externen Energieversorgung. Zur Verhinderung von Störanzeigen bei kurzzeitigen Netzstörungen wird eine Netzstörung erst nach 30 min. signalisiert.Der Eingang wird immer ausgewertet und muss bei Verwendung des internen Netzteils gebrückt werden.
TWG Störung	Zum Anschluss des TWG Summenstörausgangs
TWG Negativ Quittierung	Zum Anschluss des TWG negativ Quittierungsausgangs.Wird eine negative Quittierung durch das TWG signalisiert, d.h. eine Meldung konnte nicht korrekt abgesetzt werden.
Tag-Betrieb	Schaltet die Zentrale in den Tag-Betrieb→ Schalteingang
Sirenen an (B1-B8)	Aktiviert alle konfigurierten und aktiven Alarmgeber in allen Bereichen (Innensirenen, KK-Buzzer & Zentrale)→ Schalteingang
Taster Sirenen an (B1-B8)	Aktiviert alle konfigurierten und aktiven Alarmgeber in allen Bereichen (Innensirenen, KK-Buzzer & Zentrale)→ Tasteingang
Taster Sirenen aus (B1-B8)	Schaltet alle Sirenen/Signalgeber in allen Bereichen ab→ Tasteingang

HINWEIS: Um Fehlfunktionen zu vermeiden, muss nach der (Um-) Konfiguration bzw. Zuordnung der Eingänge generell ein kompletter Reset (Anlage spannungslos) durchgeführt werden. Damit kommt es zu einer Neu-Initialisierung der Zentrale. Dies gilt auch für die Konfiguration externer Erweiterungskarten.

2.1.6.2. Programmierbare Funktionen der Ausgänge

Alle Ausgänge / OC (open collector) 1 bis 7, mit Ausnahme des Ausgang 8 (Störung/ Ausfall Zentrale), können frei programmiert werden. Der Störungsausgang ist hardwaremäßig mit dem Watchdog (Überprüfung, ob der Prozessor noch einwandfrei läuft) verknüpft. Bei einem Ausfall des Prozessors wird der Ausgang abgeschaltet.

WERKSEINSTELLUNG: • Ausgänge 1 – 6 abgeschaltet • Ausgang 7 = Funkstörung • Ausgang 8 = Störung

Alle 4 Relais sind potentialfrei ausgeführt, die 4x OC-Ausgänge sind nicht potentialfrei. Auf Grund der speziellen Schutzbeschaltung darf keine Spannung über 15 V geschaltet werden.

Die OC-Ausgänge arbeiten als Pull-Down Transistor und sind mit einem Pull-Up-Widerstand von min. 1 kOhm gegen 2 V...15 V zu schalten.

Tabelle 4: Konfigurierbare Ausgangsbeschaltung

Funktionsbezeichnung	Wirkungsweise (nicht invertiert)
Abgeschaltet Ausgang deaktiviert
Feuer Ausgang dauerhaft	aktiviert bis zum Rücksetzen, wenn ein Feueralarm auftritt.
Störung Ausgang ist dauerhaft aktiviert - Deaktivierung beim Auftreten einer Störung.
Funkstörung	Ausgang ist dauerhaft aktiviert - Deaktivierung, wenn länger als 30 Sekunden eine Funkstörung vorliegt
Akku-Störung	Ausgang ist solange aktiviert, wie die Akku Versorgung der Zentrale unterbrochen ist. Ausgang deaktiviert selbständig, wenn die Akkuspannung wiederkehrt. Es wird entweder der Eingang Akku-Störung oder die Überwachung des internen Netzteils ausgewertet. Zur Umstellung der Energieversorgung siehe “Konfiguration der Zentrale/ Einstellungen/Netzteil”.
Netz-Störung	Ausgang ist aktiviert, sobald die Zentrale eine Netzstörung signalisiert. Zur Verhinderung von Störanzeigen bei kurzzeitigen Netzstörungen wird die Störung erst nach 30min. signalisiert. Es wird der Eingang Netzstörung und, wenn aktiviert, die Überwachung des internen Netzteils ausgewertet. Zur Umstellung der Energieversorgung siehe “Konfiguration der Zentrale/ Einstellungen/Netzteil”.
Voralarm Ist aktiv nach der Auslösung eines Zeitverzögerten Melders
Innensirene Ausgang schaltet bei Auslösung für eine drahtgebundene ISIR
Tag-Betrieb Ausgang schaltet wenn die Zentrale auf Tagbetrieb geschaltet ist
Wartungsmode aktiv Ausgang schaltet wenn die Zentrale im Wartungsmode ist
Bereich deaktiviert Ausgang schaltet sobald mindestens ein Bereich deaktiviert ist
Wartungsdatum erreicht Ausgang schaltet sobald der Wartungstimer abgelaufen ist

3. Anschlussmöglichkeiten

3.1. Externes Netzteil

Sollen zusätzliche Komponenten, Einsteckmodule oder sonstige Energieverbraucher in der Zentrale angeschlossen werden, so ist die Zentrale über eine externe 12 V Energieversorgung zu versorgen. Zusätzliche externe Energieverbraucher sind direkt aus der externen Energieversorgung zu speisen, nicht über den "Ext. 12 V" Ausgang der Zentrale, da über diesen eine ausreichende Spannung nicht sichergestellt ist. Der interne Akku ist dafür ausgelegt die Zentrale für 12h im Grundausbau bei einem Netzausfall zu versorgen.

Wird die Zentrale in einem EN54 Brandmeldesystem betrieben, dann ist sie über eine externe EN54-4 Energieversorgung mit Energie zu versorgen. Bei Verwendung eines EN54-4 Netzteils ist sind die Störausgänge des Netzteils mit den entsprechenden Störeingängen der Zentrale zu verbinden.

Bild 8: Externes Netzteil (mit der Möglichkeit Anschluss zusätzlicher Bedieneinheit gem. EN54)

Bild 9: Externes Netzteil

ACHTUNG

• Das Gerät darf nicht gleichzeitig 230 V und Extern versorgt werden!
• Bei ext. Versorgung darf kein Akku im Gerät montiert werden!

3.2. Einsetzen eines Übertragungsmoduls

Modul Zentrale RFZ064D
GSM Modul RFW064D optional (1)

- Einsetzen der SIM-Karte (bei ausgeschaltetem Gerät)

1. Deckel des Übertragungsmoduls öffnen.

1. SIM-Kartenfach vorsichtig entriegeln.

1. SIM-Halter vorsichtig anheben.

1. Setzen Sie die SIM-Karte ein.

1. SIM-Halter herunterklappen.

2. Verriegeln.

1. Deckel des Übertragungsmoduls schließen. (Zentrale RFZ064D: Verriegeln Sie das Übertragungsmodul wieder in seinem Fach (interne CAN-Bus)).

(1) Das GSM-Modul kann im Menü "Setup" - "Bus" und "GSM-Modul Einstellungen" konfiguriert werden.
(2) GSM-Empfangstest: Das GSM-Übertragungsgerät nutzt eine interne Antenne zur Übertragung von Daten an das GSMNetz. Der Test der Empfangsstärke ist von wesentlicher Bedeutung für die Festlegung des Übertragungsgeräte-Standorts (siehe "Test/GSM-Modul"). Sind die Tests nicht zufriedenstellend, ist es möglich, eine externe Antenne aus dem Zubehör anzuschließen.

3.3. Externer CAN-Bus

Neben dem Funkweg können auch Zusatzkomponenten über den CAN-Bus (interne oder externe) an die Zentrale angeschlossen werden. Unterschieden wird zwischen dem internen und dem externen CAN-Bus.

• Der interne CAN-Bus wird verwendet, um Komponenten an die Zentrale anzuschließen, die in das Zentralengehäuse eingebaut werden. Hierzu zählen z.B. die Erweiterungskarten. Der interne CAN-Bus ist nicht EMV-fest und darf daher nicht außerhalb des Zentralengehäuses verlegt werden.
  Alle Busteilnehmer werden parallel angeschlossen. Der interne Bus besteht aus einer Datenleitung, einer GND-Leitung und den Leitungen für die Energieversorgung.

- Der externe CAN-Bus ist störfest ausgelegt. Er besteht aus 2 Datenleitungen ("L" und "H") und den Leitungen für die Betriebsspannung (Versorgung des Busteilnehmers). Bei der Wahl der Adernstärke bzw. der Adernanzahl für die Betriebsspannungsleitungen ist zu beachten, dass zwischen der Energieversorgung (i.d.R. die Zentrale) bis zu dem am weitesten entfernten Busteilnehmer der Spannungsverlust nicht >0,5 V beträgt.

Die Anhaltswerte können folgender Tabelle entnommen werden:

Tabelle 5: Anhaltswerte für Kabelauswahl

Strom durch die Leitungen Länge 0...50	m Länge 50...100m
100 mA 1 Ader JY(St)Y Xx2x0,6 2 Adern JY(St)Y Xx2x0,6
200 mA 2 Adern JY(St)Y Xx2x0,6 4 Adern JY(St)Y Xx2x0,6

ACHTUNG: Für die Datenleitung wird in jedem Fall immer nur eine Ader verwendet.

Es sollte grundsätzlich nur geschirmtes Kabel verwendet werden. Die Schirme sind einseitig im Zentralengehäuse aufzulegen. Sollten vermehrt Störungen auftreten, so besteht auch die Möglichkeit, den Schirm zusätzlich in einer anderen Komponente (BUS-Repeater) aufzulegen und ggf. in der Zentrale wieder zu trennen. Welche Art der Schirmung am wirkungsvollsten ist, hängt von den aufgetretenen Störungen ab.

Der externe CAN-Bus ist ein linearer Bus, d.h. er ist wie ein Strang aufzubauen. Am Anfang und am Ende des Strangs ist der Bus mit einem Abschlusswiderstand zu versehen. Diese Busabschlusswiderstände befinden sich auf den Platinen der einzelnen Busteilnehmer und können mit einem Jumper entsprechend gesetzt werden.

Jedem Busteilnehmer ist eine Adresse zuzuordnen. Die Busteilnehmer haben die Adressen 1 bis 8. Die Einstellung erfolgt im Setup-Menü für die BUS-Repeater und ansonsten über Drehschalter auf den sonstigen Komponenten.

4. Konfiguration der Zentrale

4.1. Übersicht

Zum Start der Konfiguration muss der Errichter-Code 1 2 3 4 5 6 eingegeben werden. Dieser Zugangscode ist später im Menü "Benutzerverwaltung" (1) zu ändern.

Zu den einzelnen Menüs gelangt man mit den Tasten ▲▼. Mit dem Errichter-Code (ZE3) ist das Setup aufrufbar, mit dem Kunden-Code (ZE2) nur bestimmte Menüs.

Zugriff und die Anzeige von verschiedenen anderen Menüs hängen von den in der "Benutzerverwaltung" festgelegten Rechten sowie von der Anlagenkonfiguration ab.

Zur Erstkonfiguration empfiehlt es sich, die Kunden-Menüs zu überspringen und mit dem Menü "Setup" zu beginnen. Die Kunden-Menüs werden in der Kundenbedienungsanleitung beschrieben.

Jeder Systemkomponente kann einer von 250 Texten zugeordnet werden, welcher ihren Montageort beschreibt. Die Texte 1 bis 100 (Anhang/Nicht änderbare Texte /Tabelle 15: Feste Texte) sind bereits vordefiniert und können nicht geändert werden. Die Texte 101 bis 250 können frei definiert werden (siehe "Konfiguration der Zentrale/Einstellungen/Texte editieren").

Bild 20: Menübaum Kunde (ZE2)

Hinweis:

Zur Bedienung des Bedienteils benötigen Sie Ihren persönlichen Zugangscode. Bitte zuerst Ihren Zugangscode eingeben!

Mit den ▲▼ Tasten gelangt man in den nächsten Menüpunkt.

Im jeweiligen Menü kann auch ein direktes Anwählen mittels Eingabe einer Zahl möglich sein - in diesem Fall erscheint zusätzlich

Ansonsten bitte den Anweisungen der Displayanzeige folgen.

Nach Auswahl befindet sich der Cursor an der letzten Textstelle. Mit "Radieren" angezeigter Text löschen und neuen Text eingeben.

Mit dem Tastaturblock können Ziffern, Zahlen und Zeichen eingegeben werden. Belegung der Tasten ähnlich wie bei einem Mobiltelefon.

"Radieren" = Löschen der letzten Textstelle (vorn rechts nach links) Tipp: Langer Druck löscht alles!

"ABC" in "abc" = Umschaltung zwischen Groß- u. Kleinbuchstaben mittels Pfeiltasten Leerzeichen = Ziffer "0" Drücken

"Enter" = Bestätigung und Übernahme

*) Das Menü ist nur sichtbar, wenn bei den Brandeinstellungen der Tag/Nacht Betrieb aktiviert wurde.

) Die Berechtigung kann vom Fach-Errichter für jeden Benutzer individuell konfiguriert werden.

**) Nur sofern ein Übertragungsgerät in der Zentrale installiert ist

ACHTUNG : Während des Tests ist das System nicht betriebsbereit.

Bild 21: Menübaum 2


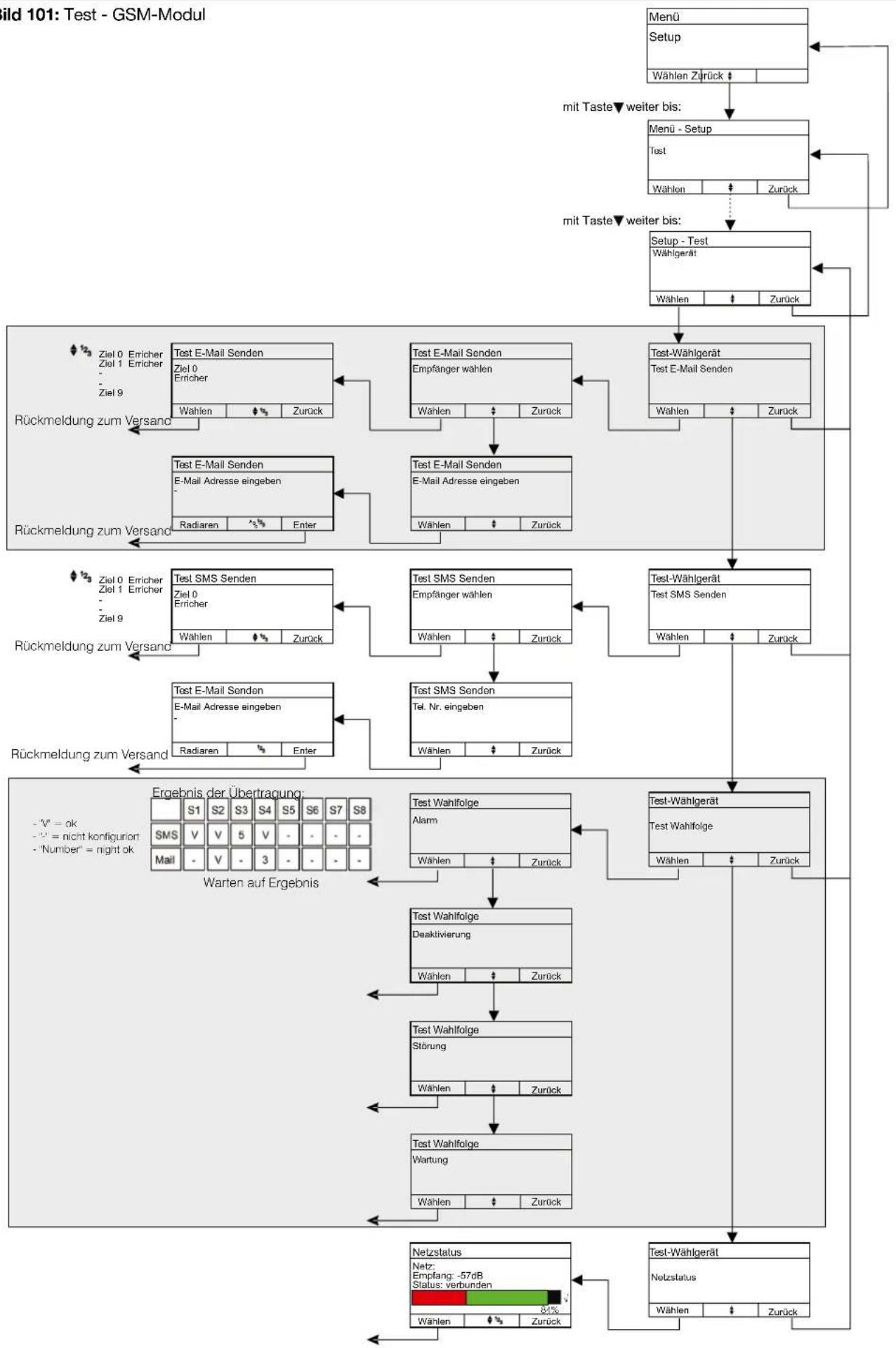

    V --> AE["GSM-Modul"]
    V --> AF["Display"]
    V --> AG["Tasten"]
    V --> AH["LED"]
    V --> AI["Anschlussplatine"]
    V --> AJ["Informationen"]
    AJ --> AK["Zentrale"]
    AJ --> AL["GSM-Modul"]

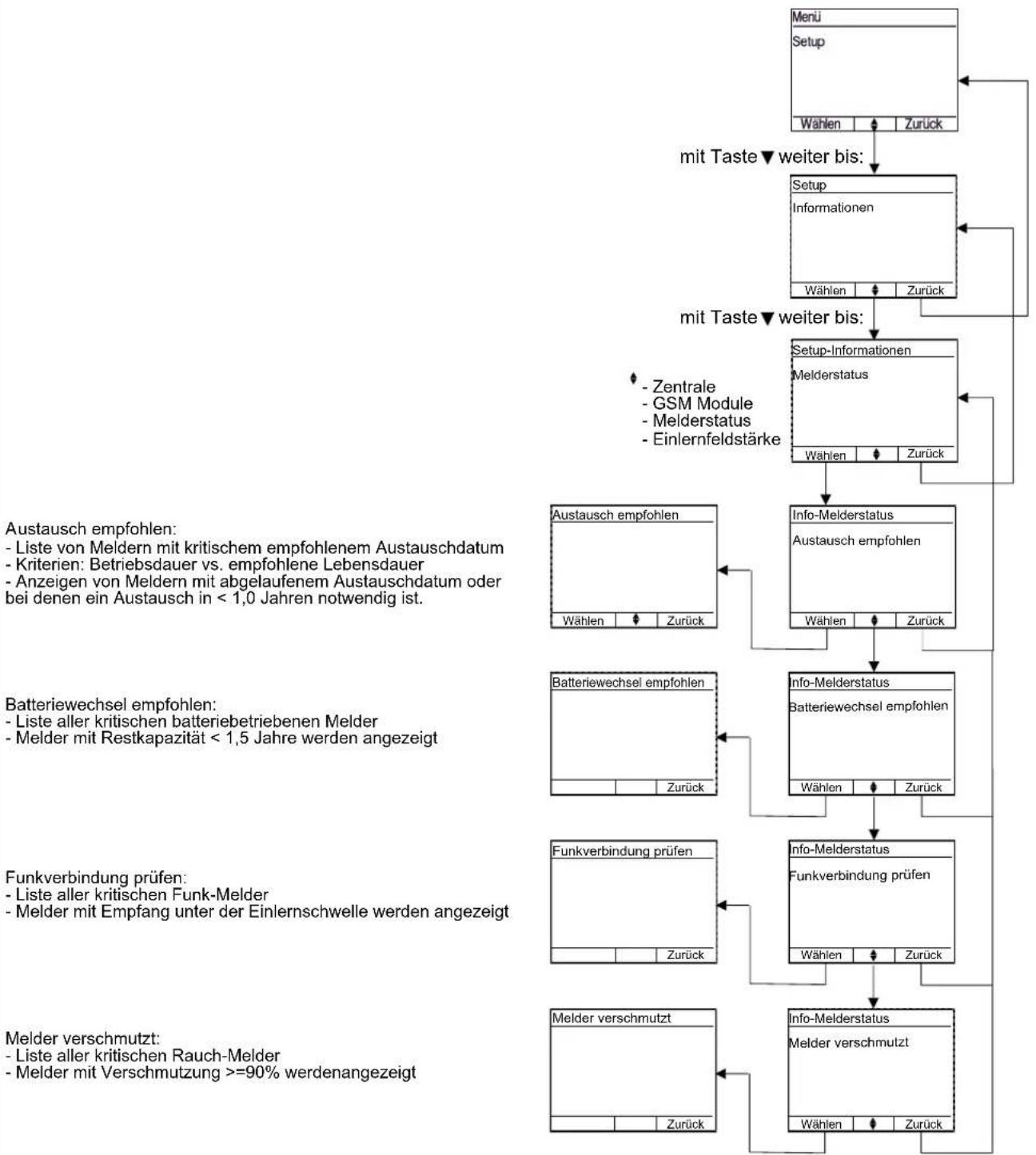

    AJ --> AM["Melderstatus"]
    AJ --> AN["Einlemfeldstärke"]

Siehe Folgeseite

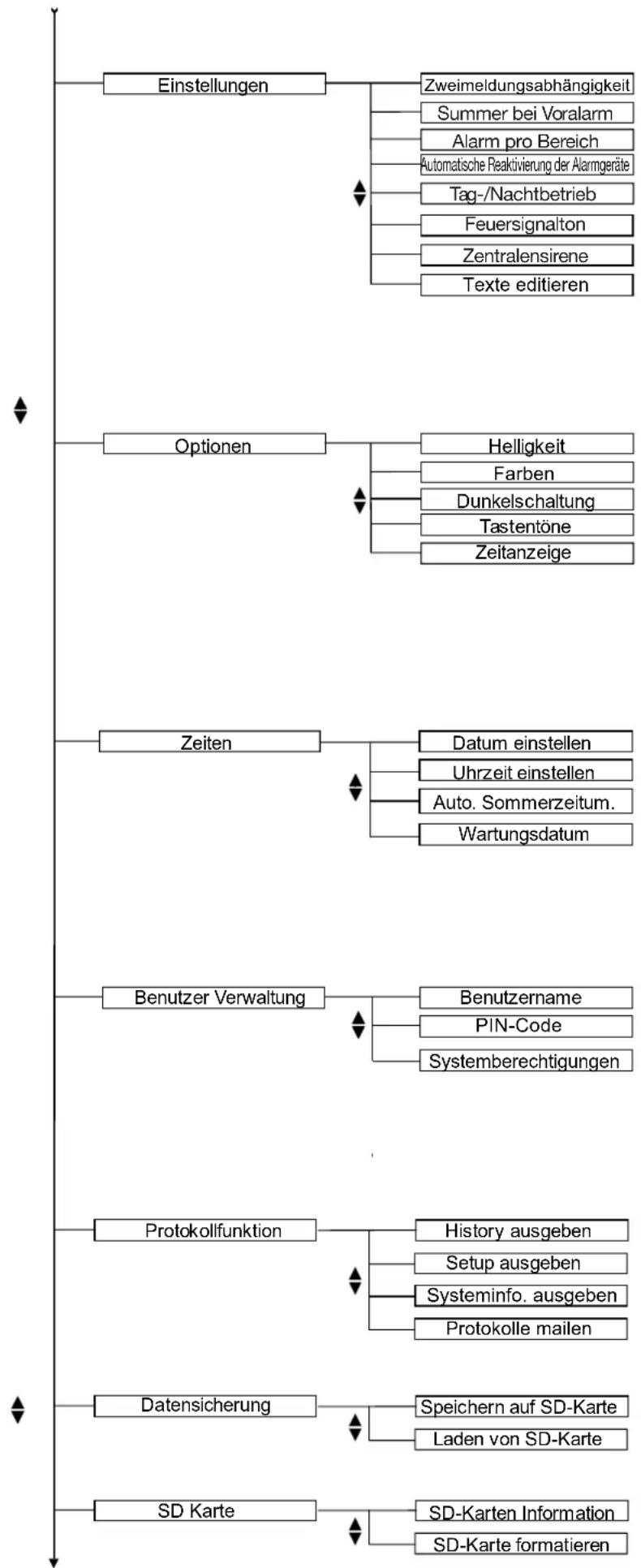

Bild 22: Menübaum 3


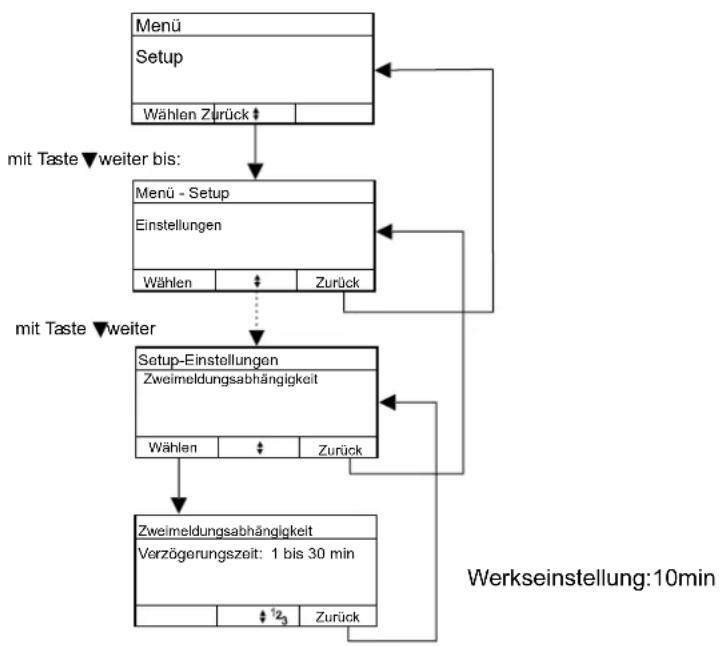

    A["Einstellungen"] --> B["Zweimeldungsabhängigkeit"]
    A --> C["Summer bei Voralarm"]
    A --> D["Alarm pro Bereich"]
    A --> E["Automatische Reaktivierung der Alarmgeräte"]
    A --> F["Tag-/Nachtbetrieb"]
    A --> G["Feuersignalton"]
    A --> H["Zentralensirene"]
    A --> I["Texte editieren"]

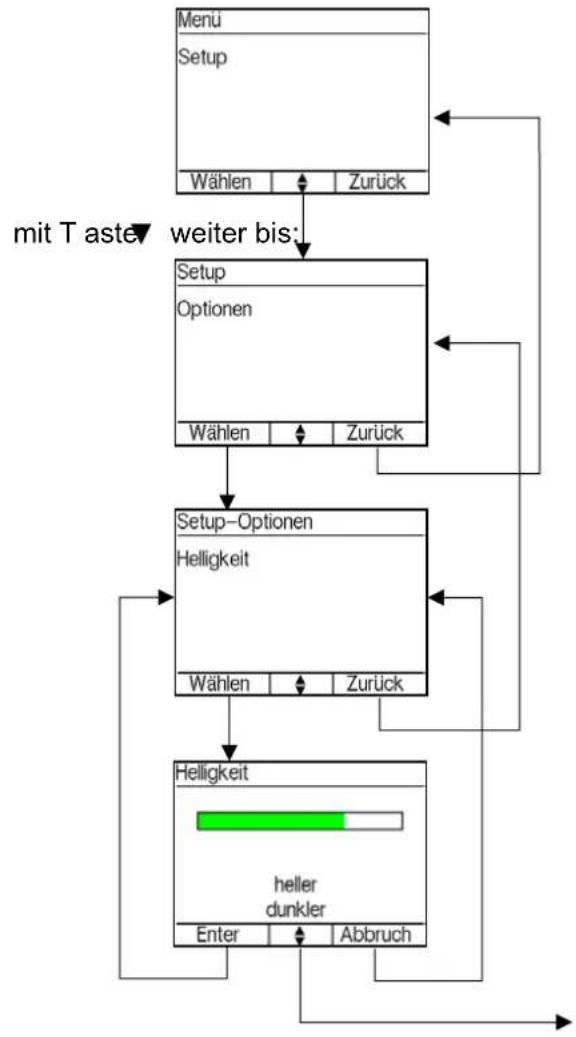

    J["Optionen"] --> K["Helligkeit"]
    J --> L["Farben"]

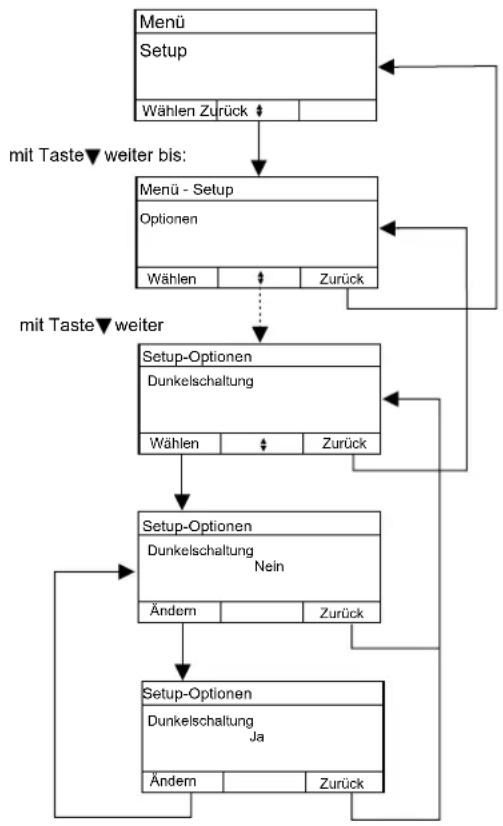

    J --> M["Dunkelschaltung"]
    J --> N["Tastentöne"]
    J --> O["Zeitanzeige"]

    P["Zeiten"] --> Q["Datum einstellen"]
    P --> R["Uhrzeit einstellen"]
    P --> S["Auto. Sommerzeitum."]

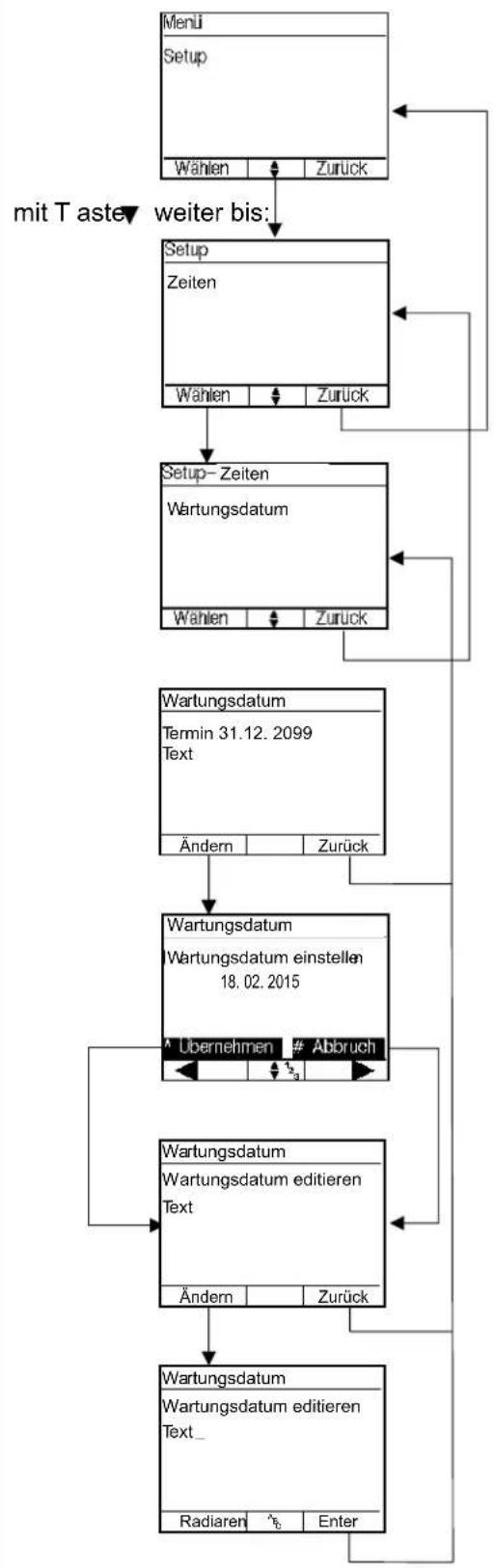

    P --> T["Wartungsdatum"]

    U["Benutzer Verwaltung"] --> V["Benutzername"]
    U --> W["PIN-Code"]
    U --> X["Systemberechtigungen"]

    Y["Protokollfunktion"] --> Z["History ausgeben"]
    Y --> AA["Setup ausgeben"]
    Y --> AB["Systeminfo. ausgeben"]
    Y --> AC["Protokolle mailen"]

    AD["Datensicherung"] --> AE["Speichern auf SD-Karte"]
    AD --> AF["Laden von SD-Karte"]

    AG["SD Karte"] --> AH["SD-Karten Information"]
    AG --> AI["SD-Karte formatieren"]

Siehe Folgeseite

Bild 23: Menübaum 4

4.2. Bus-Teilnehmer

Bild 24: Hager Bus-Teilnehmer

Hinweis:

Je nach ausgewähltem Bus-Teilnehmer werden unterschiedliche Parameter für die weitere Eingabe angezeigt.

Mit ♦ die Adressen 2 . . . 8 wählbar

Mit ♦ wählbar:

• kein eilnehmerbust
• Erweiterungsplatine
• Funk-RepeaterBUS-
• Kommunikationsmodul (GSM-Modul)

Bereich 1 - m bzw. wählbar8

Hier kann ein T ext zur genauen

Bezeichnung aus der Liste

"Melder Texte" ausgewählt werden

(1 .. 250) ==> ↘ oder Nr. 12 eingeben.

Mit den Pfeiltasten ♦ kann der

jeweilige BUS-Anschluss aus-

gewählt werden: Extern bzw. Intern

Achtung:

Mit "Weiter" wird die jeweilige angezeigte Einstellung übernommen.

Mit "Zurück" erfolgt keine Änderungs- übernahme! Vorherige Änderungen bleiben gespeichert.

4.3. Konfiguration der Funkteilnehmer

4.3.1. Lernen

HINWEIS: Bei den Meldern und der Sirene sind die Unikatcodes des Geräts jeweils auf dem Produktlabel aufgedruckt. Bestehen beim einlernen Zweifel ob das richtige produkt angezeigt wird, können der Code auf dem Produkt und der Anzeige des empfangenen Melder einfach verglichen werden.

Jeder Funk-Melder hat einen einmaligen, nicht wiederkehrenden Code. Dieser wurde während der Produktion in den Melder eingespeichert und macht jeden Melder zu einem Unikat. Damit die Zentrale erkennt, welcher Funk-Melder zum System gehört und welche Eigenschaften der Melder haben soll, muss jeder Melder mit der Zentrale verknüpft werden, d.h. der Melder muss eingelernt werden.

Die Zentrale hat bereits bei der Inbetriebnahme eine Mindesteinlernfeldstärke analysiert und festgelegt. Beim Einlernen überprüft die Zentrale die Feldstärke mit welcher der Melder bei der Zentrale empfangen wurde. Ist die Feldstärke zu gering, wird der Melder nicht eingelernt. Es ist daher wichtig, zuerst die Zentrale zu montieren und in Betrieb zu nehmen, danach den Melder an den Ort zu bringen, wo er später montiert werden soll ggf. zuvor mit einem Reichweitentest die Funkqualität testen und erst dann den Melder einzulernen. Aus diesem Grund sollten die Melder nicht auf dem Schreibtisch neben der Zentrale eingelernt werden, um sie dann im Objekt zu verteilen.

Um die Funkmelder einzulernen, muss in dem Zentralenmenü "Melder einlernen" ausgewählt werden. Nun kann am Melder ein Einlernsignal ausgelöst werden, indem man auf einen Kontakt drückt (siehe Gebrauchsanleitung für das jeweilige Gerät):

• Rauchmelder / Wärmemelder / Dualmelder: Auf den Melderkopf oder bei bestehenden Anlagen auf den Deckenkontakt drücken.
• Druckknopfmelder :

- Die Stromversorgung des Melders durch kurzes Drücken der ganz links angeordneten Drucktaste einschalten - Einige Sekunden auf den Deckelkontakt des Funk-Druckknopfmelders drücken, anschließend loslassen, dann wird ein Funksignal an die Zentrale gesendet.

• Funk-Innensirene: Auf die dem Kontakt der Sirene drücken, um den Einlernvorgang durchzuführen.
• Funk-Repeater: Einige Sekunden auf den Deckelkontakt der Funk-Repeater drücken.

Daraufhin sendet der Melder der Zentrale ein Funktelegramm. Hat die Zentrale das Funksignal des Melders über dem Einlernpegel empfangen, erscheint der Melder auf dem Display der Zentrale. Der Melder kann jetzt durch Drücken der Taste mit "Übernehmen" übernommen oder durch Drücken der anderen Taste mit "Verwerfen" verworfen werden.

Im Anschluss muss noch festgelegt werden, welchem der 8 Bereiche der Melder zugeordnet werden soll.

Bild 25: Konfiguration der Funkteilnehmer-Lernen-Melder

Hinweis:

Es wird immer der erste freie Einlernplatz angezeigt!

1) Mit den Tasten oder durch Direkteingabe kann ein anderer freier Einlernplatz ausgewählt werden. In diesem Beispiel "Einlernplatz 15".
2) Gewünschter Einlernplatz durch Wählen bestätigen.

Hinweis:

Entweder Batterie in den einzulernenden Melder einlegen oder bei bereits eingelegter Batterie den Melder entsprechend mit Taste oder drücken des Meldekopfs auslösen →

Bei erfolgreicher Funkübertragung werden folgende Informationen angezeigt:

Name des Melders - hier "Funk-Rauchmelder"

Unikat-Kennung des Melders: 00107B6B

RSSI - Signalfeldstärke (max. 63) des Funksignals mit dem der Melder empfangen wurde.

Sollte die Mindesteinlernfeldstärke nicht überschritten werden (Melder unterhalb der Mindesteinlernfeldstärke) erfolgt keine Anzeige.

Wenn Signalfeldstärke i.O. erscheint auch ein grüner Balken zur optischen Bestätigung.

Exakter Signalwert kann unter Menüpunkt "Test - Funkteilnehmer" ermittelt werden.

Bereich 1...8 mit ♦ bzw. 12 auswählen und durch Weiter bestätigen. Weitere Melder können gemäß Ablaufplan eingelernt werden.

Bild 109: Konfiguration der Funkteilnehmer-Lernen-Sirenen

HINWEIS:

• Sirenen sind standardmäßig für alle Bereiche aktiv
• Standardlaustärke = Laut
• Soundeinstellung unter "Konfiguration der Zentrale/Konfiguration der Funkteilnehmer/Löschen".

Hinweis:

Sirenen sind standardmäßig für alle Bereiche aktiv.

Es wird immer der erste freie Einlernplatz angezeigt!

1) Mit den Tasten oder durch Direkteingabe kann ein anderer freier Einlernplatz ausgewählt werden. In diesem Beispiel "Einlernplatz 8".

2) Gewünschter Einlernplatz durch Wählen bestätigen.

Hinweis:

Entweder Batterie in den einzulernenden Sirenen einlegen oder bei bereits eingelegter Batterie den Saboschalter bzw.

Bei erfolgreicher Funkübertragung werden folgende Informationen angezeigt:

Name der Sirenen - hier "BEKA Funk-Innensirene, rot" Unikat-Kennung der Sirenen: 00107B6B

RSSI - Signalfeldstärke (max. 63) des Funksignals mit dem der Sirenen empfangen wurde.

Sollte die Mindesteinlernfeldstärke nicht überschritten werden (Sirenen außer Funkreichweite etc.) erfolgt keine Anzeige.

Wenn Signalfeldstärke i.O. erscheint auch ein grüner Balken zur optischen Bestätigung.

Exakter Signalwert kann unter Menüpunkt "Test - Funkteilnehmer" ermittelt werden.

Bereich 1...8 mit ♦ bzw. ^12 auswählen und durch bestätigen. Weitere Sirenen können gemäß Ablaufplan eingelernt werden.

4.3.2. Über Funk-Repeater lernen

Muss ein Melder außerhalb des Funkbereichs der Zentrale installiert werden, so ist die Installation einer Funk-Repeater notwendig. Diese wird wie ein normaler Funkteilnehmer in die Zentrale eingelernt.

Danach kann der Melder über die Funk-Repeater eingelernt werden.

Bild 111: Konfiguration der Funkteilnehmer - Über Funk-Repeater lernen

HINWEIS: Das löschen eines über eine Funk-Repeater eingelernten Melders erfolgt wie unter "Konfiguration der Zentrale/Konfiguration der Funkteilnehmer/Löschen".

4.3.3. Editieren

Im Menü "Editieren" können die Eigenschaften der zuvor eingelernten Funkteilnehmer konfiguriert werden. Soll der Funkteilnehmer vorübergehend deaktiviert werden, z.B. für Wartungszwecke, so ist dies ebenfalls in diesem Menüpunkt möglich. Alle Meldungen eines deaktivierten Funkteilnehmers werden dann von der Zentrale ignoriert.

Bild 27: Konfiguration der Funkteilnehmer - Editieren - Melder

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333
    style S fill:#f9f,stroke:#333

Bild 110: Konfiguration der Funkteilnehmer - Editieren - Sirenen

    subgraph Inputs
        direction LR
        A -->|mit Taste ▼ weiter bis:| B
        B -->|mit Taste ▼ weiter| C
        C -->|Wählen ↓ Zurück| D
        D -->|Wählen ↓ Zurück| E
        E -->|Funkteilnehmer-Editieren| F
        F -->|Funkteilnehmer-Si. Editieren| G
        G -->|Funkteilnehmer-Si. Editieren| H
    end

    subgraph Details
        direction LR
        A -->|Der zu editierende Sirene kann mit den Pfeiltasten ausgewählt oder über die Zifferntastatur direkt angewählt werden.
- "S" = Sirene
- "Rx" = Wenn ein Sirene über Repeater gelernt wird, wird der Text "Rx" hinzugefügt, hinter seiner Typ (Beispiel "S8 Sirene (rot) R4")
Bereich 1 . . . 8 mit 123 auswählen und durch Weiter bestätigen.
Lautstärke laut, leise oder mittel.
Abfrage: Sirene "aktiviert" oder "deaktiviert"
mit ▲ wählen.
Hinweis: Hier kann auf die bereits fest hinterlegten Texte zurückgegriffen werden. Auswahl mit ▲ bzw. 123 Ab "Text Nr. 101" freie Eingabe.
Detailbearbeitung siehe Menüpunkt "Funkteilnehmer - Texte editieren".
Mit ▲ bzw. 123 zum nächsten Melder weiterschalten

4.3.4. Löschen

Zum Entfernen eines eingelernten Funkteilnehmers aus dem System.

Bild 28: Konfiguration der Funkteilnehmer - Löschen

    N["mit Taste▼ weiter"] --> C
    O["mit Taste▼ weiter"] --> E
    P["Der zu löschende Melder kann mit den Pfeiltasten ausgewählt oder über die Zifferntastatur direkt angewählt werden."] --> I
    Q["Sicherheitsabfrage!"] --> L

    R["Nach kurzer Bestätigungsanzeige wird sofort der auf dem ersten Melderplatz eingelernete Melder angezeigt!"] --> M

4.3.5 Verschieben

Mit dieser Funktion ist es möglich Funkteilnehmer zwischen Zentrale und Repeater, ohne Löschen und erneutem Lernen, zu verschieben.

Bild 111

    subgraph Inputs
        J["mit Taste ▼ weiter bis:"] --> K["Wählen Zurück ↓"]
        L["mit Taste ▼ weiter"] --> M["Wählen ↓ Zurück"]
        N["..."] --> O["Wählen ↓ Zurück"]
        P["Melder Sirene"] --> Q["Wählen ↓ Zurück ↓"]
        R["Auswahl Einlernplatz"] --> S["Wählen ↓ Zurück ↓"]
        T["Auswahl Ziel (Zentrale, Funk/Bus-Repeater X, Speicherplatz)"] --> U["Wählen ↓ Zurück ↓"]
        V["..."] --> W["Wählen ↓ Zurück ↓"]
    end

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333
    style S fill:#f9f,stroke:#333
    style T fill:#f9f,stroke:#333
    style U fill:#f9f,stroke:#333
    style V fill:#f9f,stroke:#333

4.3.6. Funk-Repeater zurücksetzen

Mit dieser Funktion können alle in einer Funk-Repeater gespeicherten Melder aus dieser gelöscht werden.

ACHTUNG: Wurden die in der Funk-Repeater eingelernten Melder zuvor nicht aus der Zentrale gelöscht, so tritt die Störung "Melderausfall" auf.

Bild 112: Konfiguration der Funkteilnehmer - Funk-Repeater zurücksetzen

4.4. Eingänge

Die Konfiguration der Eingänge dient dazu, diese mit Systemfunktionen zu verknüpfen. Die jeweiligen Eingänge können Eingänge der Zentrale als auch Eingänge von Bus- oder Funkteilnehmer sein. Siehe auch "2.1.6.1 Programmierbare Funktionen der Eingänge".

4.4.1. Funktion

Bild 32: Eingänge - Funktion

Den zu ändernden Eingang 1 - 3 mit den Pfeiltasten auswählen oder über die Zifferntastatur direkt anwählen. (Wenn Erweiterungskarte im abgesetzten Gehäuse verfügbar, stehen die Eingänge Nr. 4 - 32 zur Verfügung).

Eingangsfunktion (Auswahlmöglichkeit siehe Tabelle "Eingänge") mit Pfeiltasten auswählen.

Abschluss auswählen:

- 12 kOhm: Standardkonfiguration

- n.c. : Normaly closed (darf nur für Verschlusseingänge programmiert werden)

- n.o. : Normally open

Bereich (1 - ) angeben und neue Wahl8 mit "Enter" bestätigen.

Hinweis:

Hier kann auf die bereits fest hinterlegten Texte zurückgegriffen werden. Auswahl mit ^12_3 bzw. Ab "Text Nr. 101" freie Eingabe.

Details: Unter Menüpunkt"

Texte editieren".E

Mit ♦ bzw. ^12_3 nächsten Melder auswählen.

4.4.2. Zuordnung

Bild 33: Eingänge - Zuordnung

Hinweis:

Die Eingänge 1 - 3 sind bereits zugeordnet.

Mit den Pfeiltasten, bzw. mittels Zifferntastatur, können nur die Eingänge Nr. 4 - 32 ausgewählt werden.

Verbindungsart auswählen:

• nicht zugeordnet #)#)
• Funk-Teilnehmer
• interner BUS

)#Wenn "nicht zugeordnet" ausgewählt wird, springt die Anwendung zurück zur Auswahl "Eingang".

Mit den Pfeiltasten eine BUS-Adresse (1 - 8)

oder einen Funk-Teilnehmer (1 - max. empfohlen 50. (max. 64)) auswählen.

Erweiterungstyp auswählen:

• Keine
• Erweiterungsplatine (Optional)

4.5. Ausgänge

Die Konfiguration der Ausgänge dient dazu, diese mit Systemfunktionen zu verknüpfen. Die jeweiligen Ausgänge können Ausgänge der Zentrale als auch Ausgänge von Bus- oder Funkteilnehmer sein. Siehe auch "2.1.6.2 Programmierbare Funktionen der Ausgänge".

4.5.1. Funktion

Bild 34: Ausgänge - Funktion

Hinweis:

Ausgänge 1 bis 6 => Werkseinstellung "abgeschaltet".

(Wenn Erweiterungskarte im abgesetzten Gehäuse verfügbar, stehen die Ausgänge Nr. 9 - 48 zur Verfügung).

Ausgang 1 . . . 7 mit ♦ bzw. ^12_3 auswählen und durch Ändern zum nächsten Menüpunkt.

Mittels ♦ können folgende Funktionen z.B. ausgewählt werden:

- abgeschaltet (Werkseinstellung)

- Feuer

- Störung

- ..... (weitere 8 Funktionen lt. Tabelle siehe 2.1.6.2 "Programmierbare Funktionen der Ausgänge")

In diesem Beispiel "Feuer"

Hinweis:

Werkseinstellung

Mittels ^12_3 erfolgt die Bereichszuweisung.

Lt. Abbildung: Bereich 1 / 2 nun "J"

Mit Bestätigung Weiter erfolgt die Übernahme

Weiterer Ausgang mit ♦ bzw. ^12_3 anwählen

4.5.2. Zuordnung

Bild 35: Ausgänge - Zuordnung

Hinweis:

Ausblenden solange keine passenden

Systemteilnehmer definiert sind.

Hinweis:

Die Ausgänge 1 - 8 sind bereits zugeordnet.

Mit den Pfeiltasten, bzw. mittels Zifferntastatur, können dann die Ausgänge Nr. 9 - 48 ausgewählt werden.

Verbindungsart auswählen:

• nicht zugeordnet #)
• Funk-Teilnehmer
• interner BUS
• RS232

) Wenn "nicht zugeordnet" ausgewählt wird, springt die Anwendung zurück zur Auswahl "Ausgang".

Mit den Pfeiltasten eine BUS-Adresse (1 - 8)

oder einen Funk-Teilnehmer (1 - max. empfohlen 50. (max. 64)) auswählen.

Erweiterungstyp auswählen:

• Keine
• Erweiterungsplatine (Optional)

Tabelle 6: Mögliche Ausgangskonfigurationen

RS232 TAS Link Wählgerät (Sonderer)	artikel nur auf Anfrage erhältlich!) 1 bis 32
Zentrale	Relais 1-4 (fix)
	Open Collector 5-8 (fix)

4.6. RS232-Funktion

Über diese Einstellung kann eingestellt werden, ob und was am internen RS232-Port angeschlossen ist.

Bild 36: RS232-Funktion - Zuordnung

Derzeit werden die folgenden Funktionen unterstützt:

• Aus → Die interne RS232 Schnittstelle ist deaktiviert
• Konfigurator → Kann der USB-Port nicht genutzt werden, ist die Konfiguration auch über die RS232 Schnittstelle möglich. Dazu ist das optionale RS232 Einsteck-Modul vorher in der Zentrale zu installieren.
• TAS Wählgerät → Ist ein "GSM Modul" angeschlossen.

4.7. Test

Im folgenden Abschnitt werden die von der Zentrale unterstützten Geräte- und System-Tests beschrieben.

4.7.1. Alle Funkteilnehmer

Sobald ein Funkmelder eine Funknachricht sendet, wird diese angezeigt. Dies ist unabhängig davon, ob der Melder in dieser Zentrale eingelernt wurde oder nicht. Es wird immer nur die zuletzt empfangene Nachricht angezeigt.

Bild 37: Test - Alle Funkteilnehmer

Hinweis:

Es werden eingelernte (= eigene) und nicht eingelernte (= fremde) Melder erkannt und angezeigt:

• Meldertyp sowie ob eigen bzw. fremd
• Kanal => 1-20 im 434MHz Band / 21-24 im 868MHz Band
• aktuelle RSSi-Stärke => 55 (im grünen Bereich) sowie den Mindesteinlernpegel.
  Hier in diesem Beispiel => muss >38 sein!

4.7.2. Eigene Funkteilnehmer

Sobald ein Funkmelder eine Funknachricht sendet, wird diese angezeigt. Es werden nur Nachrichten von Meldern angezeigt, die bei dieser Zentrale eingelernt sind. Es wird immer nur die zuletzt empfangene Nachricht angezeigt.

Bild 38: Test - Eigene Funkteilnehmer

Hinweis:

Start des Tests durch :

• Melderfunktion auslösen
• auf nächstes Statussignal warten

Hinweis:

Es werden eingelernte (= eigene) Melder erkannt und angezeigt:

• Meldertyp
• Kanal => 1-20 im 434MHz Band / 21-24 im 868MHz Band
• aktuelle RSSi-Stärke => 63 (im grünen Bereich) sowie den Mindesteinlernpegel.

Hier in diesem Beispiel => muß >35 sein!

4.7.3. Einen Funkteilnehmer

Sobald ein Funkmelder eine Funknachricht sendet, wird diese angezeigt. Es werden nur Nachrichten des Melders angezeigt, der bei dieser Zentrale eingelernt ist und vorher ausgewählt wurde. Es wird immer nur die zuletzt empfangene Nachricht angezeigt.

Bild 39: Test - Einen Funkteilnehmer

Hinweis:

Es wird immer der erste Einlernplatz angezeigt!

1) Mit den Tasten ◆ oder durch Direkteingabe ^12_3 den Melder auswählen. In diesem Beispiel “Melder 1”
2) Durch Enter bestätigen.

Hinweis:

Start des Tests durch:

• Melderfunktion auslösen
• auf nächstes Statussignal warten

Hinweis:

Angezeigt wird:

• Meldertyp
• Kanal => 1-20 im 434MHz Band / 21-24 im 868MHz Band
• aktuelle RSSi-Stärke => 63 (im grünen Bereich) sowie den Mindesteinlernpegel.
  Hier in diesem Beispiel => muß >35 sein!

4.7.4. Reichweitentest

Die Zentrale wird in den Reichweitentestmodus versetzt.

Bild 50: Test - Reichweitentest

    style A fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333

4.7.5. Eingänge

Es wird der aktuelle Zustand des gewählten Eingangs angezeigt. Zustandswechsel des Eingangs werden ohne Nutzereingriff direkt dargestellt.

HINWEIS: Während der Test aktiv ist, werden die Eingänge nicht ausgewertet und die konfigurierten Funktionen werden nicht ausgeführt.

Bild 40: Test - Eingänge

Hinweis:

Mit den Tasten ◆ oder durch Direkteingabe ^12_3 einen Eingang 1 . . . 3 auswählen. In diesem Beispiel "Eingang 3"

Der jeweilige aktuelle Status wird angezeigt.

4.7.6. Ausgänge

Es wird aktuelle Zustand des gewählten Ausgangs angezeigt. Die Ausgänge können manuell geschaltet werden. Beim verlassen des Menüs werden alle Ausgänge automatisch wieder auf die der Konfiguration und dem Systemzustand entsprechenden Zustand zurückgeschaltet.

ACHTUNG

• Bitte beim manuellen Schalten der Ausgänge darauf achten, dass die Ausgänge vorher zulässig beschaltet wurden.
• Bitte beim manuellen Schalten der Ausgänge darauf achten, dass dadurch nicht unabsichtlich Funktionen bei angeschlossenen Geräten ausgelöst werden. Z.B. ist darauf zu achten, dass nicht versehentlich ein Alarm über ein angeschlossenes TWG ausgelöst wird.

Bild 41: Test - Ausgänge

Hinweis:

Mit den Tasten ◆ oder durch Direkteingabe ^12_3 einen Ausgang 1 . . . 8 auswählen. In diesem Beispiel "Ausgang 3"

Der jeweilige aktuelle Status wird angezeigt.

Durch Ändern wird der Zustand des Ausgangs geändert.

Achtung:

Beim Verlassen des Menüs wird der ursprüngliche Zustand wieder hergestellt!

4.7.7. Signalgeber

Die vorher konfigurierten Funk-Alarmgeber, sowie die in der Zentrale integrierte Innensirene, können Testweise gestartet werden. Verdrahtet angeschlossenen Alarmgeber können über den Test der Ausgänge geprüft werden. Hierzu die entsprechend konfigurierten Ausgänge schalten.

ACHTUNG: Bitte vor Test der "Außen-/ Innensirene" Bewohner und Nachbarn informieren!

Bild 42: Test - Signalgeber

4.7.8. Brandmelder

Test von automatischen und manuellen Brandmelder.

ACHTUNG: Während des Tests werden Zentrale und Melder in einen Testzustand versetzt. Dieser wird nach verlassen des Tests mit der nächsten Kommunikation zwischen Zentrale und den Meldern wieder zurückgesetzt.

Bild 100: Test - Brandmelder

4.7.9. GSM-Modul

• Nur sichtbar wenn Wählgerät im BUS konfiguriert.
  • Warten bis Modul bereit.

Die korrekte Funktion und Ansteuerung des Displays kann überprüft werden.

Bild 43: Test - Display

Durch Weiter werden nacheinander folgende LCD-Farben dargestellt:

• schwarz
• weiß
• rot
• grün
• blau
• Moiré-Effekt (Rastermodus)

Hinweis:

Dieser Test dient zur Überprüfung des LC-Displays bzgl. "Pixel-Fehler"

4.7.11. Tasten

Die korrekte Funktion aller Tasten kann überprüft werden.

Bild 45: Test - Tasten

Hinweis:

Der Test startet mit der Taste "1".

Wenn eine andere Taste gedrückt wird (hier Taste "3") wird dies angezeigt => es erfolgt keine Weiterschaltung des Tests zur Taste "2".

Erst nach Betätigung der korrekten Taste wird der Test fortgesetzt bis zum Abschluss mit der Taste ▶

Somit sind alle Tasten 1 . . . 0 / * / # / ▲▼ ◀▶ überprüft.

4.7.12. LED

Die ordnungsgemäße Funktion der Leuchtdioden des Bedienteils kann überprüft werden.

Bild 46: Test - LED

4.7.13. Anschlussplatine

Die grundsätzliche Funktion der Ein- und Ausgangsschaltungen, der Sicherungen und der Energieversorgung der Hauptplatine werden automatisch geprüft. Hierzu müssen alle Anschlüsse an den Ein- und Ausgängen von der Hauptplatine abgezogen werden. Der Akku muss angeschlossen und die Zentrale mit 230V versorgt werden.

Gefundene Probleme werden nach dem Test angezeigt und sind danach im Detail vor Ort zu prüfen und zu beseitigen.

Bild 48: Test - Anschlussplatine

Achtung:

Bitte den Hinweis im Display beachten. Alle externen Anschlüsse sind abzuklemmen, da sonst das Testergebnis nicht korrekt ist!

4.8. Informationen

4.8.1. Zentrale

Die aktuell programmierte Softwareversion des Bedienteils (Deckel) sowie der Zentralensoftware (System) werden angezeigt. Nach einem Softwareupdate kann hier geprüft werden, ob die gewünschte Software korrekt programmiert wurde.

Bild 51: Informationen - Zentrale

Hinweis:

Die aktuelle Softwareversion (hier 3.0017 für die Zentrale und 1.0124 für das Bedienteil) wird angezeigt.

4.8.2. GSM-Modul

Nur sichtbar wenn GSM-Modul im BUS konfiguriert.

Bild 102: Informationen - GSM-Modul

    subgraph Inputs
        H["IGSM-Modul Firmware\nModel:\nSerien Nr.:\nFW. Version:\nCM. Version:"] --> I["GSM-Modul-Netzstatus\nNetz:\nEmpfang: -55dB\nStatus: verbunden"]
        I --> J["Verfügbare Netzwerke\n1/1 MCC: 208 MNC: 20\nEmpfang: -55db"]
        J --> K["GSM-Modul IMSI & IMEI\nIMSI: IMEI:"]
    end

    subgraph Details
        L["Verfügbare Netzwerke:\n<Nr/Anzahl> <Netzname> oder bei unbekanntem\nNetz <MCC: xxx, MNC: xxx> \n- Liste der Netzwerke nach Feldstärke sortiert \n- Bestes Netz zuerst \n- Nur bekannte Netzprovider werden\mit Namen angezeigt"] --> M["Verfügbare Netzwerke\n1/1 MCC: 208 MNC: 20\nEmpfang: -55db"]
    end

    A -->|mit Taste ▼ weiter bis.| B
    B -->|mit Taste ▼ weiter bis.| C
    C -->|mit Taste ▼ weiter bis.| D
    D -->|mit Taste ▼ weiter bis.| E
    E -->|mit Taste ▼ weiter bis.| F
    F -->|mit Taste ▼ weiter bis.| G
    G -->|mit Taste ▼ weiter bis.| H
    H -->|mit Taste ▼ weiter bis.| I
    I -->|mit Taste ▼ weiter bis.| J
    J -->|mit Taste ▼ weiter bis.| K
    K -->|mit Taste ▼ weiter bis.| L
    L -->|mit Taste ▼ weiter bis.| M
    M -->|mit Taste ▼ weiter bis.| N
    N -->|mit Taste ▼ weiter bis.| O
    O -->|mit Taste ▼ weiter bis.| P
    P -->|mit Taste ▼ weiter bis.| Q
    Q -->|mit Taste ▼ weiter bis.| R
    R -->|mit Taste ▼ weiter bis.| S
    S -->|mit Taste ▼ weiter bis.| T
    T -->|mit Taste ▼ weiter bis.| U
    U -->|mit Taste ▼ weiter bis.| V
    V -->|mit Taste ▼ weiter bis.| W
    W -->|mit Taste ▼ weiter bis.| X
    X -->|mit Taste ▼ weiter bis.| Y
    Y -->|mit Taste ▼ weiter bis.| Z
    Z -->|mit Taste ▼ weiter bis.| AA

4.8.3. Melderstatus

Liste der kritischen Melder. Schlechtester Melder wird zuerst angezeigt.

Bild 103: Informationen - Melderstatus

4.8.4. Einlernfeldstärke

Die berechnete Wert der Einlernfeldstärkengrenzen wird angezeigt.

Bild 53: Informationen - Einlernfeldstärke

Hinweis:

In diesem Beispiel

$$ = 3 8 $$

$$ = 4 1 $$

Der Praxiswert liegt zwischen 30 . . . 38

Weiter Informationen bzgl. "Einlern-/Signalfeldstärke" siehe "Funkteilnehmer - Lernen"

4.9. Einstellungen

Im Menü Einstellungen werden systemweite Einstellungen konfiguriert.

4.9.1. Zweimeldungsabhängigkeit

Die max. Verzögerungszeit bis zur Alarmauslösung (Timeout Voralarm bei Meldung nur eines Melders) kann zwischen 1 min und 30 min eingestellt werden.

Die Werkseinstellung ist 10min. Die Einstellung gilt für das gesamte System.

Die akustische Signalisierung während des Voralarm durch die Zentrale ist konfigurierbar.

Es können bis zu 30 Abhängigkeitsgruppen konfiguriert werden.

Da voneinander abhängige Melder in einem gemeinsamen Raum montiert sein sollten, werden die Abhängigkeitsgruppen als «Raum» bezeichnet.

Für jeden automatischen Brandmelder kann im Menu „Melder editieren“ konfiguriert werden, ob und welchem Raum er angehören soll.

Ein Kombimelder zählt in diesem Sinne als zwei Melder, d.h. er kann auch alleine sofort durch Rauch- und Wärmeerkennung einen Alarm auslösen.

Manuelle Melder können keinem Raum zugeordnet werden.

Erkennt ein einem Raum zugeordneter Melder einen Brand, signalisiert die Zentrale «Voralarm».

Während des Voralarms:

- erscheint an der Zentrale eine Voralarmanzeige mit rot blinkender LED

* Diese erlischt selbständig, sobald der Melder seine Alarmmeldung zurück nimmt.

- bei dem Melder der den Alarm übertragen hat wird die rote LED eingeschaltet

* Diese erlischt selbständig, sobald der Melder seine Alarmmeldung zurück nimmt.

Verschwindet die Auslöseursache während der Verzögerungszeit so wird der «Voralarm» automatisch beendet und KEIN Alarm ausgelöst.

Ein Alarm wird ausgelöst, wenn:

a) ein manueller Melder ausgelöst wird

b) ein Melder auslöst, der keinem Raum zugeordnet ist

c) ein zweiter Melder (oder bei einem Kombimelder beide Sensoren) eines „Raums“ einen Brand erkannt haben und beide gleichzeitig im Alarmzustand sind

d) der den Voralarm auslösende Melder länger als die konfigurierte Verzögerungszeit im Alarmzustand verbleibt

D.h. die Verzögerungszeit für die Branderkennung durch einen Melder ist zwischen 1 und 30 min.

e) ein anderer Raum den Alarmzustand erreicht (Verzögerungszeit oder 2. Meldung im Raum).

Alle Räume werden voneinander unabhängig betrachtet, d.h. mehrere Räume können sich gleichzeitig im Zustand „Voralarm“ befinden.

Bild 104: Einstellungen - Zweimeldungsabhängigkeit

4.9.2. Tag-/Nachtbetrieb

Konfiguration des Tag / Nacht Betrieb: Nach Aktivierung den Nachtbetrieb einschalten, Nutzer kann direkt über die Menütasten zwischen Tag- und Nacht-Betrieb umschalten.

Mit Hilfe der Funktion Tag/Nachtbetriebs können zwei unterschiedliche Überwachungskonfigurationen definiert werden, zwischen denen einfach umzuschalten ist. Dies ist z.B. sinnvoll wenn es während des normalen Betriebs stark staubbelastete Räume gibt, bei denen dann nur eine Brandüberwachung per Wärmesensor erfolgen soll. Nachts ist aber die Überwachung auch durch die Raucherkennung gewünscht.

Die Tag-Konfiguration ist als eingeschränkte, die Nachtkonfiguration als Hauptkonfiguration vorgesehen.

Bild 105: Einstellungen - Tag-/Nachtbetrieb

"Ja" (Werkseinstellung)Tag/Nac

Tag/Nacht Betrieb aktivieren "Nein"

4.9.3 Zentralensirene

Einstellung ob und für welche Signalisierungen die integrierte Sirene der Zentrale genutzt werden soll.

Bild 110

4.9.4. Feuersignalton

Konfiguration mit welchem Alarmsignal die Innensirene bei einem Feueralarm signalisiert.

Bild 56: Einstellungen - Feuersignalton

4.9.5. Netzteil

Konfiguration, ob eine externe oder die interne Energieversorgung genutzt wird. Bei Einstellung auf "intern", wird die interne Überwachung der 230V Versorgung sowie des Akku aktiviert. Bei Einstellung auf "externe PSU" muss die externe Energieversorgung dies überwachen und entsprechende Störungen signalisieren. Siehe Anschlussmöglichkeiten / Externes Netzteil.

Bild 63: Einstellungen - Netzteil

Hinweis:

- "Interne":

Bei 230V-Eigenversorgung muss der Akku angeschlossen sein und die Akku-Überwachung ist aktiviert.

Ansonsten erscheint spätestens nach 30 Sekunden im Display:

Menü-Meldungen löschen
1	30.01.2016	10:10
Zentrale
Bereich: 1
Akkustörung
Weiter		Zurück

- "Externe PSU":

Im Fall einer externen 12V-Versorgung:

a) auf "Extern PSU" umschalten

b) der Akku darf nicht angeschlossen sein

4.9.6. Kundenmenü ohne Code

Wenn aktiviert, kann der Zugang zum Kundenmenü durch Drücken der ▼ - Steuertaste für min. 2 Sekunden erfolgen.

Bild 61: Einstellungen - Kundenmenü ohne Code

4.9.7. Texte editieren

Zum Programmieren von eigenen Texten, die System-Meldern und -Komponenten zugeordnet werden können. Die Texte 1 bis 100 (Siehe "Anhang/Nicht änderbare Texte") sind bereits vordefiniert und können nicht geändert werden.

Bild 30: Konfiguration der Funkteilnehmer - Texte editieren

    subgraph Inputs
        J["Hinweis: Es wird immer der erste editierbare Text angezeigt! (Texte 1 ... 100 sind fest zugeordnet)"]
        K["1) Mit den Tasten oder durch Direkteingabe 123 kann ein anderer freier T ext ausgewählt werden. In diesem Beispiel "Text 105""]
        L["2) Gewünschter Einlernplatz durch Wählen bestätigen."]
    end

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#ffc,stroke:#333

4.10. Optionen

Im Menü Optionen werden die Einstellungen des Zentralenbedienteils konfiguriert.

4.10.1. Helligkeit

Einstellung der Displayhelligkeit bei Bedienung am Gerät. Wird die Zentrale längere Zeit nicht bedient, dunkelt das Display automatisch ab.

Bild 65: Optionen - Helligkeit

Hinweis:

Mit den Tasten ▲ = heller bzw. ▼ = dunkler kann die Helligkeit des LC-Displays individuell eingestellt werden. Bei gedrückter Taste verändert sich der Wert kontinuierlich.

Mit Enter bestätigen.

4.10.2. Farben

Konfiguration der Text- und Hintergrundfarbkombination in den Menüs. Eine Einstellung von identischer Text- und Hintergrundfarbe wird verhindert.

Bild 66: Optionen - Farben

Hinweis:

Mit den Tasten ▲ = hoch bzw.▼ = tief kann jedes Farbfeld in der Vertikalen und in der Horizontalen mit den Tasten ● links/rechts (entspricht ◀▶ ) jedes Farbfeld des LC-Displays angewählt werden.

Mit *übernehmen / mit = Abbruch.

Achtung:

Wenn z.B. aktuell die Schriftfarbe schwarz eingestellt ist, kann das schwarze Hintergrundfeld angesteuert aber diese Konstellation wird nicht übernommen. Gleiches gilt z.B. bei weißem Hintergrund und Auswahl Text-Farbe weiß.

4.10.3. Dunkelschaltung

Bei aktivierter Dunkelschaltung (Einstellung = "Ja") werden in Ruhe (ca. 30 Sek. ohne Bedienung / Signalisierung) das Display und die grüne LED abgeschaltet. Tritt eine Störung oder ein Alarm auf, werden diese sofort angezeigt und die Anzeige bleibt bis zur Quittierung aktiv.

Bild 67: Optionen - Dunkelschaltung

Grüne LED u. Displaybeleuchtung aus "Nein"

Grüne LED u. Displaybeleuchtung aus " " Ja

4.10.4. Tastentöne

Konfiguration, ob bei jeder Tastenbedienung ein kurzer Signalton erzeugt werden soll.

Bild 68: Optionen - Tastentöne

4.10.5. Zeitanzeige

Konfiguration, ob auf dem Ruhebildschirm die aktuelle Uhrzeit und das aktuelle Datum angezeigt werden sollen.

Bild 70: Optionen - Zeitanzeige
    M["Ja" / "Nein"]
    style A fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333

Hinweis:

Wenn "Ja" gewählt, erscheint über dem Logo Datum und Uhrzeit.

Bei "Nein" erfolgt Ausblendung von Datum und Uhrzeit.

4.11. Zeiten

4.11.1. Datum einstellen

Konfiguration des aktuellen Systemdatums. Dieses wird insbesondere für die korrekte Speicherung der History benötigt. Weiterhin kann das Datum auch im Ruhebildschirm permanent angezeigt werden.

Bild 74: Zeiten - Datum einstellen

Hinweis:

Mit den Tasten ◆ oder durch Direkteingabe ^12_3 kann das Datum eingestellt werden.

Hinweis:

Mit den Tasten ● (entspricht ◀▶ links/rechts) zur nächsten Stelle wechseln.

Mit * = Übernehmen / mit # = Abbruch.

4.11.2. Uhrzeit einstellen

Konfiguration der aktuellen Systemzeit. Diese wird insbesondere für die korrekte Speicherung der History benötigt. Weiterhin kann die Zeit auch im Ruhebildschirm permanent angezeigt werden.

Bild 75: Zeiten - Uhrzeit einstellen

Hinweis:

Mit den Tasten ◆ oder durch Direkteingabe ^12_3 kann die Uhrzeit eingestellt werden.

Hinweis:

Mit den Tasten ● (entspricht ◀▶ links/rechts) zur nächsten Stelle wechseln.

Mit *übernehmen / mit = Abbruch.

4.11.3. Automatische Sommerzeitumstellung

Konfiguration, ob eine Automatische Umschaltung zwischen Sommer- und Winterzeit erfolgen soll.

Bild 76: Zeiten - Automatische Sommerzeitumstellung

Hinweis:

"Ja" = mit automatischer Sommerzeitumstellung

"Nein" = keine automatischer Sommerzeitumstellung

Übernahme der angezeigten Einstellung mit Zurück

4.11.4. Wartungsdatum

Möglichkeit einer Terminerinnerung für den nächsten Wartungstermin einzurichten. Der Kunde erhält einen Hinweis auf die anstehende Wartung (Datum) mit einem Hinweistext, den der Facherrichter frei eingegeben kann.

Bild 80: Zeiten - Wartungsdatum

Hinweis:

Mit den Tasten ◆ oder durch Direkteingabe ^12 ₃ kann das Datum eingestellt werden.

Hinweis:

Mit den Tasten ● (entspricht ◀▶ links/rechts) zur nächsten Stelle wechseln.

Mit ✱ = Übernehmen / mit # = Abbruch.

Nach Auswahl befindet sich der Cursor an der letzten Textstelle. Mit "Radieren" angezeigter Text löschen und neuen Text eingeben.

Mit dem Tastaturblock können Ziffern, Zahlen und Zeichen eingegeben werden. Belegung der Tasten ähnlich wie bei einem Mobiltelefon.

"Radieren" = Löschen der letzten Textstelle (vorn rechts nach links) Tipp: Langer Druck löscht alles!

"ABC" in "abc" = Umschaltung zwischen Groß- u. Kleinbuchstaben mittels ♦ Pfeiltasten

Leerzeichen = Ziffer "0" Drücken

"Enter" = Bestätigung und Übernahme

HINWEIS: Diese Information ist eine reine Hinweisfunktion und generiert keine Störmeldung.

4.12. Benutzer Verwaltung

In der Zentrale können bis zu 31 Benutzer (typ. 0 = Errichter / 1 = Verantwortlicher / 2-30 = andere Benutzer) eingerichtet werden. Jeder Benutzer erhält eine eigene PIN.

Eine PIN besteht aus:

• dem Namen des Benutzers
- einem 6 stelligen Geheimcode
• den Anlagenberechtigungen

Tabelle 8: Übersicht Benutzerverwaltung

Menü Zentrale Einstellung	Wirkung / Anmerkung
Benutzer Name	Eingabe des Namen für den Benutzer	Alphanumerischer Name für History-Einträge
PIN-Code	Ändern des Geheimcodes des Benutzers	Löschen/Eingeben/Ändern des Geheimcodes eines Benutzers. An diese Stelle unabhängig von der Einstellung “PIN-Code ändern”.Hinweis: Der vorherige Code muss nicht bekannt sein!
Systemberechtigungen	Alarm löschen Sperrung des Menü (1): “Meldungen löschen”
	Störung löschen Sperrung des Menü: “Meldungen löschen”
	Deaktivierung Sperrung des Menü: “Deaktivierung”
	Testalarm auslösen Sperrung des Menü: “Manueller Alarm”
	Umschalten Tag/Nacht Sperrung des Menü: “Tag/Nacht Betrieb”
	Konfiguration ändern	Ein-/Ausblenden des Menü “Setup”Errichterrechte → Alle Meldungen können gelöscht werden

Tabelle 9: Werkseinstellung Benutzereinstellungen

Nr.	Name PIN		Alarm löschen	Störung löschen	Deaktivierung	Testalarm auslösen	Umschalten Tag/Nacht	Konfiguration ändern
0	Errichter 123456 X X	X X
1	Verantwortlicher Name 1		X X X X X
2 - 30	andere Benutzer Name 2-30

Im Auslieferungszustand der Anlage ist nur ein PIN für den Benutzer "0" (Errichter) eingerichtet. Weitere PIN für die Benutzer 1 bis 30 der Zentrale müssen durch den Errichter angelegt werden.

ACHTUNG

• Jeder Benutzer, der die Anlagenberechtigung "Parametrierung" erhält, hat "Errichterrechte", und kann über das Setup die Anlage konfigurieren.
• Der werkseitig eingestellte Geheimcode für Benutzer 0 (Errichter) lautet "1 2 3 4 5 6". Der werkseitig eingestellte Geheimcode sollte nach der Übergabe geändert werden.
• Durch löschen des Geheimcodes kann einem Benutzer der Zugriff vollständig verweigert werden.

4.12.1. Benutzer Name

Für jeden Benutzer kann für eine einfache Identifizierung in der History ein Name eingegeben werden.

Bild 81: Benutzer Verwaltung - Benutzer Name

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333

    note1["mit T aster weiter bis"]
    note2["mit T aster weiter"]

    subgraph "mit T aster weiter"
        direction TB
        A1["Menü Setup"] --> A2["Menü - Setup"]
        A2 --> A3["Setup-Benutzer Verwaltung"]
        A3 --> A4["Benutzer Name"]
        A4 --> A5["Benutzer N ame"]
        A5 --> A6["Radieren ^a_c Enter"]
        A6 --> A7["End"]

    end

Zu ändernder Benutzer Name (0 - 30, wobei 0 = Errichter ist, 1=Verantwortlicher,2-30= ander Benutzer) mit Pfeiltasten oder per Zifferneingabe auswählen.

Nach Auswahl befindet sich der Cursor an der letzten Textstelle. Mit "Radieren" angezeigter Text löschen und neuen Text eingeben.

Mit dem Tastaturblock können Ziffern, Zahlen und Zeichen eingegeben werden. Belegung der Tasten ähnlich wie bei einem Mobiltelefon.

"Radieren" = Löschen der letzten Textstelle (vorn rechts nach links) Langer Druck löscht alles!Tipp:

"ABC" in "abc" = Umschaltung zwischen Groß- u. Kleinbuchstaben mittels ♦ Pfeiltasten

Leerzeichen = Ziffer "0" Drücken

"Enter" = Bestätigung und Übernahme

4.12.2. PIN-Code

Für jeden aktiven Benutzer muss ein individueller Geheimcode festgelegt werden. Die Eingabe eines identischen Geheimcodes für mehrere Benutzer ist nicht möglich und wird von der Zentrale verhindert.

Bild 82: Benutzer Verwaltung - PIN-Code

Zu ändernder Geheimcode des Benutzers (0 - 30, wobei 0 = Errichter ist, 1=Verantwortlicher,2-30= ander Benutzer) mit Pfeiltasten oder per Zifferneingabe auswählen.

Ja: Code wird gelöscht Neuer Code kann angelegt werdenNein:

Bitte einen 6-stelligen Code eingeben. Nach der Eingabe des neuen Codes wird automatisch die Wiederholung des neuen Codes verlangt.

Bei richtiger Wiederholung des neuen Codes erfolgt eine Bestätigung, dass der Code übernommen wurde.

Bei fehlerhafter Eingabe erfolgt eine Fehlerangabe und es muss neue begonnen werden.

4.12.3. Systemberechtigungen

Tabelle 10: Benutzerverwaltung - Systemberechtigungen

Setup-Benutzer Verwaltung-
Menü Zentrale Einstellung	g Wirkung / Anmerkung
Systemberechtigungen	Alarm löschen Sperrung des Menü: “Meldungen löschen”
	Störung löschen Sperrung des Menü: “Meldungen löschen”
	Deaktivierung Sperrung des Menü: “Deaktivierung”
	Testalarm auslösen Sperrung des Menü: “Manueller Alarm”
	Umschalten Tag/Nacht Sperrung des Menü: “Tag/Nacht Betrieb”
	Konfiguration ändern	Ein-/Ausblenden des Menü “Setup”Errichterrechte → Alle Meldungen können gelöscht werden

Bild 84: Benutzer Verwaltung - Systemberechtigungen
    - Alarm löschen
    - Störung löschen
    - Deaktivierung
    - T estalarm auslösen
    - Umschalten Tag/Nacht
    - Konfiguration ändern
    }
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style I fill:#fcc,stroke:#333
    style K fill:#cfc,stroke:#333
    style L fill:#fcc,stroke:#333
    style N fill:#ffc,stroke:#333

(3) "Sperrung des Menü" meint, dass die Menü-Funktion nicht sichtbar ist, sondern "Sie sind nicht berechtigt" angezeigt wird.

4.13. Protokollfunktion

Die Protokollfunktion dient dazu, während des Service die History und die Zentralenkonfiguration zur Dokumentation oder Untersuchung bei Problemen abzuspeichern.

Die Daten können entweder auf SD-Karte, über USB oder über das optional zu erwerbende RS232 Interface ausgegeben werden.

Nach Abschluss des Service sind alle Kabel (USB, RS232) sowie die SD-Karte wieder zu entfernen.

Für die Ausgabe auf eine SD-Karte, muss vorher eine kompatible microSD, FAT formatiert, in den microSD-Kartenslot der Zentrale (siehe Montage und Inbetriebnahme / Prozessorplatine) eingesetzt werden. Auf der SD-Karte muss ausreichend Speicherplatz zur Verfügung stehen. Bereits vorhandene Protokollfiles werden nach Nachfrage überschrieben. Für die History wird ein File HISTORY.TXT, für das Setup ein File SETUP.TXT auf der Karte im Root-Verzeichnis angelegt. Beide Files sind reine ASCII-Files und können z.B. mit Notepad geöffnet werden.

ACHTUNG: Während des Schreibvorgangs die SD-Karte nicht entnehmen, da dies zur Beschädigung der Karte oder der bereits auf ihr gespeicherten Daten führen kann.

Für die Ausgabe über USB, muss vorher die Zentrale mit einem PC / Laptop verbunden werden. Auf dem PC / Laptop muss ein kompatibler USB-Treiber installiert werden, der z.B. für Windows unter www.hager.de zum Download zur Verfügung gestellt wird. Dieser Treiber stellt einen virtuellen COM-Port zur Verfügung, über den danach analog der RS232 Schnittstelle die Protokolldaten empfangen und abgespeichert werden können.

Für die Ausgabe über RS232 muss zuvor das RS232 Modul in die Zentrale eingebaut werden. Danach kann die Zentrale mit einem PC / Laptop verbunden werden. Auf dem PC / Laptop muss nun ein Terminalprogramm gestartet werden, dass den Datenempfang über einen COM-Port erlaubt. Die Schnittstelle ist auf 38400 Baud, 8 Bit, No Parity und 1 Stoppbit einzustellen. Es werden weder RTS/CTS noch XON/XOFF Datenflusskontrolle unterstützt. Nun ist die Datenaufzeichnung im Terminalprogramm zu starten. Erst danach darf an der Zentrale der Datentransfer gestartet werden. Nachdem die Zentrale das Ende des Datentransfers angezeigt hat, sollte zuerst der Datenempfang im Terminalprogramm beendet werden. Nun können die empfangenen ASCII-Daten weiter verwendet und z.B. als TXT-File abgespeichert werden.

4.13.1. History ausgeben

Es werden immer alle 1000 History-Einträge ausgegeben. Die Einträge haben folgendes Format:

Nummer des Eintrags1 ist der neuste Eintrag

Datum Uhrzeit Bereich Melder

Melder Nummer

Meldung

Bild 87: Protokollfunktion - History ausgeben

Hinweis:

Mit den Tasten ♦ kann zwischen folgenden Ausgabemöglichkeiten gewählt werden:

- SD-Karte => Karte muss auf der Beachten: Rückseite der Prozessorkarte eingesteckt sein! Wenn keine Karte - erscheint bei Auswahl nach kurzer Zeit:

- USB

- RS-232

Mit Wählen Ausgabemöglichkeit bestätigen

Die festeingestellten Schnittstellenparameter werden angezeigt.

Mit Ja starten => es erscheint ein Zwischenbild mit Einblendung eines Fortschrittbalkens, da diese Aktion ein paar Minuten dauert. Mit Abbruch kann der Vorgang jederzeit gestoppt werden.

Bei erfolgreicher Übertragung erscheint "Ausgabe Beendet".

4.13.2. Setup ausgeben

Die vollständige Zentralenkonfiguration wird ausgegeben.

Bild 88: Protokollfunktion - Setup ausgeben

Hinweis:

Mit den T asten kann zwischen folgenden Ausgabemöglichkeiten gewählt werden:

- SD-Karte => Karte muss auf der Beachten: Rückseite der Prozessorkarte eingesteckt sein! Wenn keine Karte erscheint bei Auswahl nach kurzer Zeit:

- USB

- RS-232

Mit Wählen Ausgabemöglichkeit bestätigen

Die festeingestellten Schnittstellenparameter werden angezeigt.

Mit Ja starten => es erscheint ein Zwischenbild mit Einblendung eines Fortschrittbalkens, da diese Aktion ein paar Minuten dauert. Mit Abbruch kann der Vorgang jederzeit gestoppt werden.

Bei erfolgreicher Übertragung erscheint "Ausgabe Beendet".

4.13.3. Systeminformationen ausgeben

Systeminformationen ausgeben je Melder:

• Feldstärken
  • Verschmutzung (teilweise, melderabhängig)
• Entnommene Kapazitäten (teilweise, melderabhängig)
• Produktionsdatum & empfohlenes Austauschdatum (teilweise, melderabhängig)
• Wartungsdatum und Ergebnis (Mit neuem Wartungskonzept) (teilweise, melderabhängig)
  • usw.

Bild 106: Protokollfunktion - Systeminformationen ausgeben

Hinweis:

Mit den Tasten ♦ kann zwischen folgenden Ausgabemöglichkeiten gewählt werden:

- SD-Karte => Karte muss auf der Beachten: Rückseite der Prozessorkarte eingesteckt sein! Wenn keine Karte - erscheint bei Auswahl nach kurzer Zeit:

- USB

- RS-232

Mit Wählen Ausgabemöglichkeit bestätigen

Die festeingestellten Schnittstellenparameter werden angezeigt.

Mit Ja starten => es erscheint ein Zwischenbild mit Einblendung eines Fortschrittbalkens, da diese Aktion ein paar Minuten dauert. Mit Abbruch kann der Vorgang jederzeit gestoppt werden.

Bei erfolgreicher Übertragung erscheint "Ausgabe Beendet".

4.13.4. Protokolle mailen

(Nur sichtbar wenn GSM-Modul im BUS konfiguriert).

Bild 107: Protokollfunktion - Protokolle mailen

    subgraph Edit/Reject
        H["Ziel 0 Erricher\nZiel 1 Verantwortlicher\nZiel 2 Ziel xx\n- \nZiel 9 Ziel xx"] --> I["Setup-Protokolle Mailen\nZiel 0 Erricher"]
        I --> J["Setup-Protokolle Mailen\nE-Mail Adresse eingeben"]
        J --> K["Setup-Protokolle Mailen\nRadiaren Enter"]
    end

    style Edit fill:#f9f,stroke:#333
    style Reject fill:#ccf,stroke:#333

• " " = ok
• "-" = nicht konfiguriert
• "Number" = nicht ok

4.14. Datensicherung

Die Datensicherung dient dazu, während des Service die vollständige Konfiguration der Zentrale zu sichern (Backup). Dies ist hilfreich, wenn die Zentrale oder die Prozessorplatine ersetzt werden muss. Hierzu wird der Inhalt des EEPROMs der Prozessorplatine in einem File EEPROM.HEX gespeichert.

Nach Abschluss des Service ist die SD-Karte wieder zu entfernen.

Es muss vorher eine kompatible microSD, FAT formatiert, in den microSD-Kartenslot der Zentrale (siehe Montage und Inbetriebnahme / Prozessorplatine) eingesetzt werden. Auf der SD-Karte muss ausreichend Speicherplatz zur Verfügung stehen. Ein bereits vorhandenes Datensicherungsfile wird nach Nachfrage überschrieben.

ACHTUNG

• Während des Schreibvorgangs die SD-Karte nicht entnehmen, da dies zur Beschädigung der Karte oder der bereits auf ihr gespeicherten Daten führen kann.
  • Die History bleibt beim Laden von einer SD-Karte erhalten und wird nicht überschrieben.

4.14.1. Speichern auf SD-Karte

Mit dieser Funktion wird der Inhalt des EEPROMs auf der SD-Karte gespeichert. Ist bereits ein entsprechendes File auf der SD-Karte, wird dieses nach Nachfrage, überschrieben. Der Speichervorgang dauert einige Minuten und der Fortschritt wird mittels eines Verlaufsbalkens dargestellt. Am Ende des Prozesses wird angezeigt, ob der Vorgang korrekt abgeschlossen werden konnte.

Bild 89: Datensicherung - Speichern auf SD-Karte

Setup - Datensicherung
Speichern auf SD-Karte
Start		Zurück

4.14.2. Laden von SD-Karte

Mit dieser Funktion wird der Inhalt des EEPROMs mit dem auf der SD-Karte gespeicherten überschrieben. Alle bereits gespeicherten Einstellungen, mit Ausnahme der History, gehen verloren. Wird ein entsprechendes File auf der SD-Karte gefunden, wird dieses nach Nachfrage, in das EEPROM geschrieben. Der Speichervorgang dauert einige Minuten und der Fortschritt wird mittels eines Verlaufsbalkens dargestellt. Am Ende des Prozesses wird angezeigt, ob der Vorgang korrekt abgeschlossen werden konnte.

ACHTUNG

• Während des Schreibvorgangs die SD-Karte nicht entnehmen, da dies zur Beschädigung der Zentrale führen kann. Das Schreiben kann nicht unterbrochen werden.
  • Die History bleibt beim Laden von einer SD-Karte erhalten und wird nicht überschrieben.

Bild 90: Datensicherung - Laden von SD-Karte

Setup - Datensicherung
Laden von SD-Karte
Start	▲ ↓	Zurück

4.15. SD Karte

4.15.1. SD-Karten Information

Nach Aufruf der Funktion wird die während des Service eingelegte SD-Karte geprüft und, wenn kein Fehler gefunden wurde, Informationen zum Speicherplatz auf der SD-Karte angezeigt.

HINWEIS: Es erfolgt nur ein lesender Zugriff auf die Karte.

Bild 91: SD Karte - SD-Karten Information

Bild 92: SD Karte - SD-Karten Information

Setup – SD-Karte
SD-Karten Information Gesamtspeicher: xxx MB Freier Speicher: xxx MB Belegter Speicher: xxx MB
		Zurück

4.15.2. SD-Karte formatieren

Ist nicht mehr genügend Speicherplatz auf der SD-Karte vorhanden oder treten beim Schreiben auf die SD-Karte Fehler auf, so kann die SD-Karte in der Zentrale formatiert werden. Nach einer Sicherheitsabfrage startet der Formatierungsprozess, der, je nach Kartengröße, einige Minuten dauern kann.

ACHTUNG

• Während des Schreibvorgangs die SD-Karte nicht entnehmen, da dies zur Beschädigung der Karte führen kann.
• Beim Formatieren werden alle Daten auf der SD-Karte gelöscht.

Bild 93: SD Karte - SD-Karte formatieren

Setup – SD-Karte
SD-Karten formatieren
Start	▲	Zurück

4.16. Zurücksetzen-Werkseinstellungen

ACHTUNG: Im System konfigurierte Repeaters werden beim zurücksetzen auf Werkseinstellungen nicht mit zurückgesetzt. Deshalb vor dem Rücksetzen auf die Werkseinstellungen alle Repeaters einzeln im Menu «Setup-Funkteilnehmer-Repeater zurücksetzen» manuell zurücksetzen. Ansonsten kann es zu inkonsistenten Systemzuständen und Problemen beim erneuten Einlernen der Melder kommen.

Bild 108: Zurücksetzen Werkseinstellungen

4.17. GSM-Modul Einstellungen

• Feldstärken Nur sichtbar wenn Wählgerät im BUS konfiguriert. Siehe Anschlussmöglichkeiten/Einsetzen eines Übertragungsmoduls.
  • Feldstärken Warten bis Modul bereit.

4.17.1. GSM-Modul de/aktivieren

Konfiguration ob das GSM-Modem verwendet werden soll oder nicht. Soll das GSM-Modem nicht genutzt werden sollte es deaktiviert werden um überflüssige Störungsmeldungen zu vermeiden.

Erst nach Einsetzen einer SIM-Karte sollte das GSM-Modem aktiviert werden.

Wenn das GSM-Modem abgeschaltet wird, kann keine Aktion mit ihm geschehen:

• Kein Test
• Keine Übertragung
• Keine System-Fehlermeldung auf einem Verschulden von GSM-Modem.

Bild 113: GSM-Modul de/aktivieren

4.17.2. SIM-Verwaltung

Bild 114: SIM-Verwaltung

4.17.3. Objektinformation

z.B. Adresse, Kunden-, Objektnummer o.Ä.

Bild 115: Objektinformation

Name eingeben

- Objektinformation

(z.B. Adresse, Kunden-, Objektnummer o.A.)

Mit "Radieren" angezeigter Text löschen und neuen Text eingeben.

Mit dem Tastaturblock können Ziffern, Zahlen und Zeichen eingegeben werden. Belegung der Tasten ähnlich wie bei einem Mobiltelefon.

"Radieren" = Löschen der letzten Textstelle (vorn rechts nach links)

Tipp: Langer Druck löscht alles!

"ABC" in"abc" = Umschaltung zwischen Groß- u. Kleinbuchstaben mittels ♦ Pfeiltasten"

Leerzeichen = Ziffer "0" Drücken

"Enter" = Bestätigung und Übernahme

4.17.4. SMS Konfiguration

• SMS-Servicecenter-Nummer
- Provider Konfiguration

Bild 117: SMS Konfiguration

SMS Konfiguration

Konfigurationsdaten werden soweit möglich von der SIM-Karte übernommen

• SMS-Servicecenter-Nummer
• Provider Konfiguration

Anzeige under Eingabe der SMS-Servicenummer

"123" = Mit dem Tastaturblock können Ziffern, Zahlen eingegeben werden.

"Radieren" = Löschen der letzten Textstelle

"Enter" = Bestätigung und Übernahme

4.17.5. Zieldefinition

• Namen
• phone number SMS
• Adresse E-Mail

Bild 118: Zieldefinition

    N["Nach Auswahl befindet sich der Cursor an der letzten Textstelle. Mit "Radieren" angezeigter Text löschen und neuen Text eingeben."] --> O["Mit dem Tastaturblock können Ziffern, Zahlen und Zeichen eingegeben werden. Belegung der Tasten ähnlich wie bei einem Mobiltelefon."]
    O --> P["Radieren" = Löschen der letzten Textstelle (vorn rechts nach links) Tipp: Langer Druck löscht alles!"]
    P --> Q[""ABC" in"abc" = Umschaltung zwischen Groß- u. Kleinbuchstaben mittels ♦ Pfeiltasten"]
    Q --> R["Leerzeichen = Ziffer "0" Drücken"]

    S["Übersicht der Einstellungen"] --> T["Zu ändernder Name (Mustermann)"]
    T --> U["Rufnummer eingeben"]
    U --> V["Mail-Adresse eingeben"]

Tasten	Zeichen (in der Reihenfolge der Anzeige)
0
1	.	/	?	!	-	&	1
2	A	B	C	2	Ä	@
3	D	E	F	3
4	G	H	I	4
5	J	K	L	5
6	M	N	O	6	Ö
7	P	Q	R	S	7	β
8	T	U	V	8	Ü
9	W	X	Y	Z	9

Um z.B. „orange“ zu schreiben:

drücken Sie 3 x die Taste 6

drücken Sie 3 x die Taste 7

drücken Sie 1 x die Taste 2

drücken Sie 2 x die Taste 6

drücken Sie 1 x die Taste 4

drücken Sie 2 x die Taste 3

4.17.6. Ereignisdefinition

• Ereignis Wählen
• Übersicht der Konfiguration
  • Schritt wählen S1...S8
  • Anzeige oder Auswahl des Ziels

Bild 119: Ereignisdefinition

5. Garantiebestimmungen

24 Monate gegen Material- und Fabrikationsfehler. Fehlerhafte Geräte sind dem üblichen Großhändler auszuhändigen. Die Garantie kommt nur zum Tragen, wenn das Rücksendeverfahren über Installateur und Großhändler gewahrt wurde, und wenn nach Begutachtung durch unsere Abteilung Qualitätsprüfung kein Fehler infolge unsachgemäßen Einbaus und/oder falscher Anwendung festgestellt wurde. Etwaige Anmerkungen zur Erläuterung des Fehlers sind dem Gerät beizufügen.

6. Technische Daten

Tabelle 13: Technische Daten

	RFZ064D
Funk-Melder max. empfohlen 50. (max. 64)
Funk-Sirenen max. 14
Repeater	max.5 (max. 5 Funk-Repeater und/oder 5 Bus-Repeater) angemeldet werden
Bereiche 8
GSM Modul RFW064D integriert Optional
Montageplätze für optionale Erweiterungen	2
Energieversorgung • integriertes Netzteiloder• externes Netzteil	• 230 V AC; 50 ... 60 Hz;oder• 10,5... 30,0 V DC (EN54-4 Energieversorgung)
Akku (Option) RFA400D (12 V, 2,2 Ah, 1,05 kg)
Stromaufnahme (in Ruhe, Display gedimmt)	• bei 230 V 50 mA (Primär )• bei 12 V 165 mA (Sekundär )
Netzabsicherung bei 230VAC-Versorgung 16 A
Netzleitung 2 x 1,5 mm2 NYM-J
Überbrückungszeit	≥ 12 h mit RFA400D (Grundausbau ohne zusätzliche Verbraucher)
Anzeige LCD-Display (farbig)
Bedienung Tastatur im Gehäuseoberteil
Benutzer 31 (0 = Errichter / 1 - 30 = Kunden)
MicroSD-Karte Steckplatz 1
Eingänge	• 1 Power Supply• 1 Netzeingang• 1 Akku-Anschluss• 3 x frei programmierbare Eingänge
Ausgänge (mit 1,0AT abgesichert)	• 4 x Relais potentialfrei• 4 x Open Collector• 1 x 12 V DC
USB-Schnittstelle 1
TAS-Schnittstelle	1
Schnittstellen (optional mittels Erw.-Karte)	1 RS232 (-12 V/+12 V Pegel)
Sicherungen	• S1 = 160 mAT / 230V Trafo primär• S2 = 1,0 AT / Trafo sekundär• S3 = 1,6 AT / Akku• S4 = Ohne Funktion• S5 = 1,0 AT ext. 12 V (Ausgang)
History mit Datum / Uhrzeit	1.000 Einträge
Softwareupdate	mit Updatetool RXE08D
Betriebstemperaturbereich	+5°C bis +40°C
Umweltklasse	I
Abmessungen (B x H x T)	220 x 325 x 88mm
Gewicht ohne / mit Akku	1,85 kg / 2,9 kg
Schutzklasse	IP 30

ACHTUNG

- Das Gerät darf nicht gleichzeitig 230 V AC und Extern versorgt werden!

- Der Ausgang "Ext. 12V" kann bei externer Versorgung und Ausfall der primären Versorgung unter 9 V fallen. Bei interner Versorgung kann der Ausgang bis auf 9,9 V (Akkuabschaltspannung – 0,3 V) fallen.

- Bei externer Versorgung darf kein Akku im Gerät montiert werden!

- Die OC-Ausgänge sind mit einer internen Sicherung gegen Kurzschluss und Überlastung ausgestattet. Aus diesem Grund dürfen an den OC Ausgängen keine Kabel mit einer Kabellänge > 3 m angeschlossen werden, da ansonsten die Sicherung durch EMV ausgelöst werden kann. Sollte die Sicherung ausgelöst worden sein, muss ein kompletter Reset durchgeführt werden. Hierzu die Versorgungsspannung (incl. Akku) für mindestens 5 min vom Interface trennen.

- Bei Versorgung der Zentrale mit einem separaten EN54-4 Netzteil muss dieses in der Nähe installiert werden.

Tabelle 14: Funkdaten

Frequenzbereich 434 MHz Band868 MHz Band	433,050 - 434,790 MHz, 10 mW max, Duty cycle 10%868,000 - 870,000 MHz, 25 mW max, Duty cycle 0,10% Rx: category 2
Sendeleistung max.10 mW ERP
Modulationsart FSK
Anzahl Kanäle 434 MHz Band868 MHz Band	204
Kanalraster 75 kHz
Kanalabstand 434 MHz Band868 MHz Band	75 kHz150 kHz
Hub 434 MHz Band868 MHz Band	± 7 kHz± 15 kHz
Bruttodatenrate 16.384 Bit/sec ± 200 ppm
Eingangsempfindlichkeit -100 dBm
Empfängerbandbreite 434 MHz Band868 MHz Band	35 kHz bei -6 dBm82 kHz bei -6 dBm

HINWEIS

• Zur Prüfung der Stromaufnahme, die Netzversorgung nach Installation des Systems abklemmen und die Stromaufnahme aus dem Akku messen.
• Die Überbrückungszeit berechnet sich dann aus der Kapazität des Akku's von 2200 mAh geteilt durch die Stromaufnahme (in mA).

7. Instandhaltung

Die Instandhaltung der BEKA System muss nach den Anforderungen in DIN VDE 0833-1 und DIN VDE 0833-2 durch eine Fachfirma erfolgen. Inspektion und Wartung sind im Jahresrhythmus durchzuführen (Minimum, insbesondere wenn das System nicht mit einem Sendemodul ausgerüstet), soweit keine anderen Hersteller-Angaben betreffend der Wartungsintervalle vorliegen.

Nach Abschluss der Instandsetzungsarbeiten muss an den Geräten und Anlageteilen, deren Funktion gestört war, eine Funktionsprüfung durchgeführt und dokumentiert werden.

8. Anhang

8.1. Nicht änderbare Texte

Tabelle 15: Feste Texte

1 Abstellraum	26 Eingang	51 Kellerfenster	76 Schlafz.fenster
2 Apartement	27 Einliegerwohnung	52 Kellertuer	77 Schlafz.tuer
3 Apartementtuer	28 Empfang	53 Kinderfenster	78 Schulungsraum
4 Arbeitszimmer	29 Entwicklung	54 Kindertuer	79 Schwimmbad
5 Archiv	30 Esszimmer	55 Kinderzimmer	80 Sekretariat
6 Aufenthaltsraum	31 Esszimmerfenster	56 Kueche	81 Technik
7 Ausgang	32 Esszimmertuer	57 Kuechenfenster	82 Terrassenfenster
8 Ausstellungsraum	33 Fahrradkeller	58 Kuechentuer	83 Terrassentuer
9 Bad	34 Fitnessraum	59 Labor	84 Toilette
10 Balkonfenster	35 Fernsehraum	60 Laden	85 Treppenhaus
11 Balkontuer	36 Flur	61 Ladenfenster	86 Umkleideraum
12 Bar	37 Flurtuer	62 Ladentuer	87 Verkaufsraum
13 Behandlungsraum	38 Gastzimmer	63 Lesezimmer	88 Verandatuer
14 Besprechungsraum	39 Gartenhaus	64 Lagerfenster	89 Verteilerraum
15 Bibliothek	40 Garage	65 Lagertuer	90 Vertrieb
16 Buegelzimmer	41 Geraetehaus	66 Lesezimmer	91 Vorratsraum
17 Buero	42 Geschaeftszimmer	67 Musikzimmer	92 Wartezimmer
18 Buerofenster	43 Halle	68 Naehzimmer	93 Waschkueche
19 Buerotuer	44 Haupteingang	69 Pavillon	94 Weinkeller
20 Buchhaltung	45 Haustuer	70 Personalabteilung	95 Werkstatt
21 Chefzimmer	46 Heizung	71 Pfoertner	96 Wintergarten
22 Computerraum	47 Hintereingang	72 Praxis	97 Wohnzimmer
23 Dachfenster	48 Hobbyraum	73 Rezeption	98 Wohnzimmerfenster
24 Direktor	49 Kaminzimmer	74 Sauna	99 Wohnzimmertuer
25 Dusche	50 Keller	75 Schlafzimmer	100 Zimmer

8.2. Frei programmierbare Texte

Tabelle 16: Programmierbare Texte

101		139		177		215
102		140		178		216
103		141		179		217
104		142		180		218
105		143		181		219
106		144		182		220
107		145		183		221
108		146		184		222
109		147		185		223
110		148		186		224
111		149		187		225
112		150		188		226
113		151		189		227
114		152		190		228
115		153		191		229
116		154		192		230
117		155		193		231
118		156		194		232
119		157		195		233
120		158		196		234
121		159		197		235
122		160		198		236
123		161		199		237
124		162		200		238
125		163		201		239
126		164		202		240
127		165		203		241
128		166		204		242
129		167		205		243
130		168		206		244
131		169		207		245
132		170		208		246
133		171		209		247
134		172		210		248
135		173		211		249
136		174		212		250
137		175		213
138		176		214

8.3. Tabelle für Benutzerkonfiguration

Nr.	Name Code Alarm löschen		Störung löschen	Deaktivierung	Übungsalarm/ Testalarm auslösen	Umschalten Tag/Nacht	Konfiguration ändern
Bsp.	Hr. Muster 123456	N J N N N N
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

Diese Prüfliste enthält die wesentlichen Tätigkeiten, die bei einer Inspektion/Wartung durchzuführen sind.

Betreiber: (Kunden-Nr.: ____) Instandhalter (Stempel oder Adresse):

Name:

Adresse: ____ ____

Telefon:

Service-Techniker: ____ Arbeitszeitnachweis-Nr.: ____

Prüfmittel-Nr.: ____ [ ] Leitstelle NSL: ____

HAZ-Typ: ____ Alarmzählerstand: ____

Nr.	Prüfposition (Kürzel hier eintragen) (√ ≈ in Ordnung; X ≈ nicht in Ordnung; - ≈ nicht zutreffend)
1.	Anmeldung beim Kunden, gegebenenfalls mit Hinweis auf die vorübergehende Außer-betriebnahme von Anlagenteilen wie z.B. SAS oder der Ansteuereinrichtung für die ÜE; Betreiber über die folgenden Probealarme informieren......
2.	Handfeuermelder mit einem Hinweisschild „Außer Betrieb“ kennzeichnen!......Abmeldung bei der Leitstelle (NSL) oder anderen hilfeleistenden StellenName und Uhrzeit des Ansprech-Partners notieren ____
3.	Betriebsbuch einsehen (Kunde zu besonderen Vorkommnissen, Falschalarmen etc. befragen)
4.	Ist-Zustand der Anlage anhand der vorhandenen Anlagendokumentation feststellen und Abweichungen dokumentieren, z.B., Meldergruppen-Verzeichnis, Bedienungsanleitung, Liste der Anlagenteile [Begehung].... Nutzungs- und/oder Überwachungsänderung feststellenggf. dem Betreiber Änderungsvorschläge unterbreiten ......
5.	Auslesen Ereignisspeicher und Uhrzeit prüfen......Alarmzählerstand eintragen (s.o.)......
6.	Abschaltung von externen Steuerungen z.B. optische/akustische Alarmierungseinrichtungen, Brandfallsteuerungen (z.B. Brandschutzklappen, Feststellanlagen)
7.	Anzeige und Bedieneinrichtungen auf Funktion prüfen, Lampentest.... HAZ auf mechanische Befestigung prüfen
8.	Temperatur der Netzteile am Akku messen, eintragen. Ladespannung prüfen und bewerten gemäß Diagramm 1), Strom für Netzteile prüfen und eintragen....Netzspannung abschalten, Akkuspannung prüfen und eintragen(Fortsetzung Pkt. 8 siehe nächste Seite)
Nr.	Prüfposition(√≈in Ordnung;X≈nicht in Ordnung;—≈nicht zutreffend)
	▪ Umgebungstemperatur am Akku:____°C (Fortsetzung Pkt. 8)......Netzteil I: Ruhestrom:____mA Alarmstrom:____mA Akkuspannung:____V Akku-Einbaudatum:____Netzteil II: Ruhestrom:____mA Alarmstrom:____mA Akkuspannung:____V Akku-Einbaudatum:____▪ Überbrückungszeit ____(rechnerisch ermittelt)
9.	Funktionsprüfung Brandfallsteuerungen, z.B. RWA, Aufzug....Ansteuerungen Brandfallsteuerungen, z.B. RWA, Aufzug....
10.	Funktionsprüfung der optischen Anzeigen (z.B. Blitz oder RKL)
11.	Funktionsprüfung Anzeige- und Bedieneinrichtungen, z.B. FBF, FAT
12.	Je überwachtem Übertragungsweg ist die Prüfung eines Melders je Quartal ausreichend, wenn im Jahr alle zerstörungsfrei prüfbaren Melder und die Übertragungswege mit nicht zerstörungsfrei prüfbaren Meldern geprüft werden, darunter:- Übertragungswege auf bestimmungsgemäße Funktion....- Überprüfung der Handfeuermelder- ggf. Überprüfung der automatischen Brandmelder (Ansprechempfindlichkeit lt. Hersteller..Eintrag in den Prüfplan der Melder vornehmen....
13.	Übertragungsweg zum Signalgeber prüfenFunktionsprüfung der opt./akust. Signalgeber (z.B. Schallpegel, Sprachverständlichkeit)
14.	Funktionsprüfung der Akkus nach Anlagenprüfung;Eintrag der Prüfdauer (Anlage auf Notstrombetrieb):____Akkustrom I = ____ A; Akkuspannung U = ____ V (vor Anlegen der Netzspannung)
15.	Nach Rücksprache mit Betreiber "Betriebs-Zustand" der HAA wieder herstellen, alle Abschaltungen zurücknehmen (siehe auch Pos. 6)....Brandfallsteuerungen und Übertragungseinrichtungen zurücksetzen und prüfen
16.	▪ Testübertragungen (z.B. Alarm, Störung) in Leitstelle abfragen ....▪ Anlage wieder anmelden....▪ Name und Uhrzeit des Ansprech-Partners in der Leitstelle notieren ....▪ Hinweisschilder „Außer Betrieb“ entfernen....
17.	Werden weitere Arbeiten für den Betrieb der Anlage z.B. Verbesserungen empfohlen?____Bestehende Mängel dokumentieren
18.	Betriebsbuch ausfüllen und Prüfliste Inspektion/Wartung der HAA unterzeichnen lassen

Bemerkungen: ____

Die HAA ist □ voll funktionsfähig □ eingeschränkt funktionsfähig ^2) □ nicht funktionsfähig ^2)

Ort: ____ Datum: ____ Uhrzeit: ____

Service-Techniker Unterschrift/Stempel Kunde/Bevollmächtigter Name (Druckbuchstaben)

Legende/Fußnoten:

1) siehe hierzu BHE-Aufkleber "Abhängigkeit der Ladespannung von der Umgebungstemperatur" 2) bitte Mängelbericht ausfüllen

	Muster für Prüfplan Melder																			201x
Melder-gruppe	Melder																					Bemerkung
	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21
Alle Melder sind auf Verschmutzung, Beschädigung und Funktion zu prüfen. Jegliche Funktionseinschränkung ist zu dokumentieren. Jeder Melder muss innerhalb eines Jahres geprüft werden.Kennzeichnung: „1" für 1. Quartal, „2" für 2. Quartal, usw. wenn der Melder i.O. ist.
1. Quartal			2. Quartal								3. Quartal							4. Quartal
Bemerkungen
																							Ablage: Datum / Kürzel (Verwaltung)

Die Brandmeldezentrale RFZ064D besitzt die Brandschutz-Zertifizierung nach DIN 54-2 und -25.

Die auf dem Produkt angebrachte CE-Kennzeichnung bescheinigt, dass das Produkt alle Anforderungen der anwendbaren europäischen Richtlinien und Verordnungen erfüllt, und insbesondere seine Übereinstimmung mit den harmonisierten Spezifikationen der Nom EN54-2, -25 in Bezug auf die Bauprodukteverordnung (EU) Nr. 305/2011.

Die auf diesem Produkt 1772 angebrachte Kennzeichnung bezieht sich ausschließlich auf die Brandmeldezentralenfunktion.

Die Brandmeldezentrale RFZ064D entspricht den Anforderungen der Verordnung (EU) Nr. 305/2011 und allen wesentlichen Merkmalen und Bestimmungen der harmonisierten Norm EN54-2 und -25.

Die Leistungserklärung Nr. 1772-150789 des Produktes RFZ064D kann auf der Internetseite der Firma Hager des zutreffenden Landes heruntergeladen werden.

Entsorgung elektrischer und elektronischer Geräte (anzuwen- den in Ländern der Europäischen Union und anderen Ländern Europas, die einem Sammelsystem angeschlossen sind). Dieses

Symbol auf dem Produkt bzw. dessen Verpackung zeigt an, dass dieses Gerät nicht mit dem normalen Hausmüll entsorgt werden darf. Es muss einer speziellen Sammelstelle zur Rücknahme von Elektroschrott übergeben werden. Wenn Sie sicherstellen, dass dieses Gerät dem geeigneten Abfallsystem zugeführt wird, leisten Sie einen wichtigen Beitrag zur Vermeidung negativer Folgen für die Umwelt und die Gesundheit Ihrer Mitbürger. Weitere Informationen zum Recycling des Geräts gibt Ihnen gern Ihre zuständige Gemeinde, Abfallwirtschaft oder das Geschäft, in welchem Sie dieses gekauft haben.

Hiermit bestätigt Hager Security SAS, dass die Funkanlage Art.-Nr. RFZ064D mit den Vorschriften folgender europäischer Richtlinien übereinstimmt richtlinie RE-D 2014/53/EU.

Der vollständige Text der EU-Konformitätserklärung kann unter folgender Internetadresse abgerufen werden: www.hager.com.

Kein Vertragsdokument; kann ohne Vorankündigung geändert werden.

Hager SAS
