auroCOMPACT VSC S 146/4-5 - Wärmepumpe VAILLANT - Kostenlose Bedienungsanleitung

Produkttyp	Wärmepumpe (Gas-Brennwertgerät)
Modell	auroCOMPACT VSC S 146/4-5
Artikelnummer (Deutschland)	0010015609 (VSC S 146/4-5 150)
Gültigkeitsbereich	Deutschland, Österreich, Belgien
Energiequelle	Erdgas
Heizleistung	Nicht angegeben (Modellnummer deutet auf 146 kW hin)
Abmessungen (H×B×T)	Nicht in der Anleitung angegeben
Gewicht	Nicht in der Anleitung angegeben
Stromversorgung	Nicht spezifiziert (typisch 230 V / 50 Hz)
CE-Kennzeichnung	Ja
Bedienelemente	Display, Softkey-Tasten, Ein-/Austaste, Entstörtaste
Heizbetrieb	Einstellung der Vorlauftemperatur (max. begrenzt durch Fachhandwerker)
Warmwasserbereitung	Einstellung der Warmwassertemperatur
Frostschutzfunktion	Automatisch bei Vorlauftemperatur unter 5 °C
Solarfunktion	Ja (optional, Symbol im Display)
Wartungsintervall	Jährliche Inspektion, zweijährliche Wartung durch Fachhandwerker
Garantie (Belgien)	2 Jahre auf Material- und Konstruktionsfehler
Sicherheitseinrichtungen	Gasgeruchswarnung, Abgasüberwachung, Verbrühschutz, Frostschutz
Entsorgung	Fachgerecht durch Fachhandwerker, nicht im Hausmüll
Reinigung	Mit feuchtem Tuch und lösungsmittelfreier Seife

Häufig gestellte Fragen - auroCOMPACT VSC S 146/4-5 VAILLANT

Wie stelle ich die Heizungsvorlauftemperatur ein?

Drücken Sie die Taste □ (III). Im Display erscheint der Sollwert. Ändern Sie mit +/- und bestätigen Sie mit Ok.

Was tun, wenn das Gerät eine Fehlermeldung anzeigt (z. B. F.22)?

Fehlermeldungen haben Priorität. Wenden Sie sich an einen Fachhandwerker. Zusätzliche Informationen können Sie im Live Monitor abrufen (Menü → Live Monitor).

Wie überprüfe ich den Fülldruck der Heizungsanlage?

Drücken Sie zweimal □. Im Display werden aktueller, minimaler und maximaler Druck angezeigt. Der Sollwert im kalten Zustand liegt zwischen 1,0 und 1,5 bar.

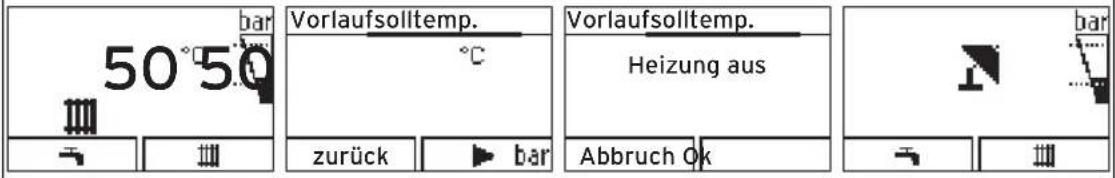

Wie schalte ich den Heizbetrieb im Sommer aus?

Drücken Sie □, stellen Sie die Vorlauftemperatur auf Heizung aus und bestätigen Sie mit Ok. Das Symbol ☀ erscheint.

Wie deaktiviere ich die Warmwasserbereitung?

Drücken Sie □ (✗), stellen Sie die Warmwassertemperatur auf Warmwasser aus und bestätigen Sie mit Ok. Die Frostschutzfunktion bleibt aktiv.

Was muss ich bei Gasgeruch tun?

Meiden Sie Räume mit Gasgeruch, öffnen Sie Türen und Fenster, vermeiden Sie offene Flammen, betätigen Sie keine elektrischen Schalter, schließen Sie die Gasabsperreinrichtung und alarmieren Sie Polizei und Feuerwehr.

Wie kann ich die Sprache des Displays ändern?

Halten Sie □ und ✉ gleichzeitig gedrückt, drücken Sie kurz die Entstörtaste und lassen Sie die Tasten los. Wählen Sie die gewünschte Sprache mit +/- und bestätigen Sie mit Ok.

Wie lese ich den Serialnummer des Geräts ab?

Die Serialnummer befindet sich auf dem Typenschild oder unter dem Benutzerinterface. Sie können sie auch im Display anzeigen lassen: Menü → Information → Serialnummer.

Welche Wartungsarbeiten sind erforderlich?

Eine jährliche Inspektion und eine zweijährliche Wartung durch einen Fachhandwerker sind notwendig. Wir empfehlen den Abschluss eines Wartungsvertrags.

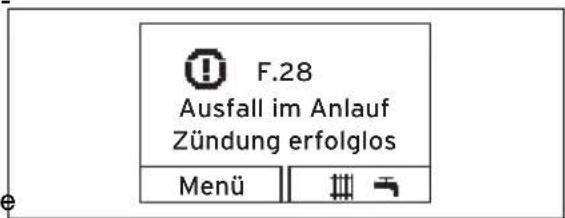

Wie behebe ich eine Zündstörung (Fehler F.28/F.29)?

Stellen Sie sicher, dass der Gasabsperrhahn geöffnet ist. Drücken Sie die Entstörtaste. Nach drei erfolglosen Versuchen wenden Sie sich an einen Fachhandwerker.

BEDIENUNGSANLEITUNG auroCOMPACT VSC S 146/4-5 VAILLANT

1.1 Handlungsbezogene Warnhinweise 3

1.2 Allgemeine Sicherheitshinweise .... 3

1.3 Bestimmungsgemäße Verwendung des Geräts...... 6

2 Hinweise zur Dokumentation..... 8

2.1 Mitgeltende Unterlagen beachten 8

2.2 Unterlagen aufbewahren 8

2.3 Gültigkeit der Anleitung...... 8

3 Produktbeschreibung...... 8

3.1 CE-Kennzeichnung.... 8

3.2 Serialnummer 9

3.3 Frontklappe öffnen.... 9

3.4 Aufbau des Geräts.... 9

3.5 Übersicht Bedienelemente...... 10

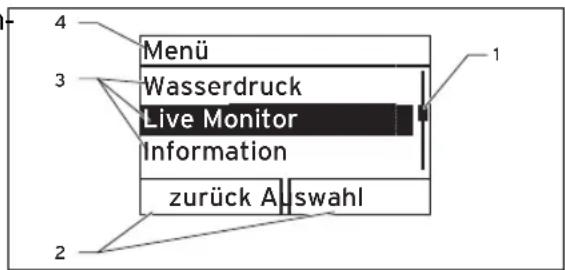

3.6 Beschreibung des Displays ..... 10

3.7 Funktionsbeschreibung der Tasten.... 11

3.8 Bedienebenen.... 11

4 Funktion.... 11

4.1 Anforderungen an den Aufstellort.... 11

4.2 Produkt in Betrieb nehmen ..... 11

4.3 Heizungsvorlauftemperatur einstellen.... 14

4.4 Warmwassertemperatur einstellen.... 14

4.5 Funktionen des Produkts abschalten 15

4.6 Heizungsanlage vor Frost schützen 15

4.7 Wartungsmeldungen ablesen ..... 16

5 Störungsbehebung...... 16

5.1 Fehlermeldungen ablesen 16

5.2 Störung erkennen und beheben.... 16

5.3 Zündstörung beheben.... 16

6 Zusatzfunktionen...... 17

6.1 Funktionen im Menü 17

6.2 Sprache einstellen 17

7 Pflege und Wartung...... 18

7.1 Wartungsvertrag abschließen..... 18

7.2 Produkt pflegen.... 18

7.3 Kondensatablaufleitung und Ablauftrichter prüfen 18

8 Außerbetriebnahme.... 18

8.1 Produkt endgültig außer Betrieb nehmen.... 18

9 Recycling und Entsorgung...... 18

9.1 Verpackung entsorgen.... 18

9.2 Produkt und Zubehöre entsorgen.... 18

10 Garantie und Kundendienst..... 19

10.1 Garantie 19

10.2 Kundendienst.... 20

Anhang 21

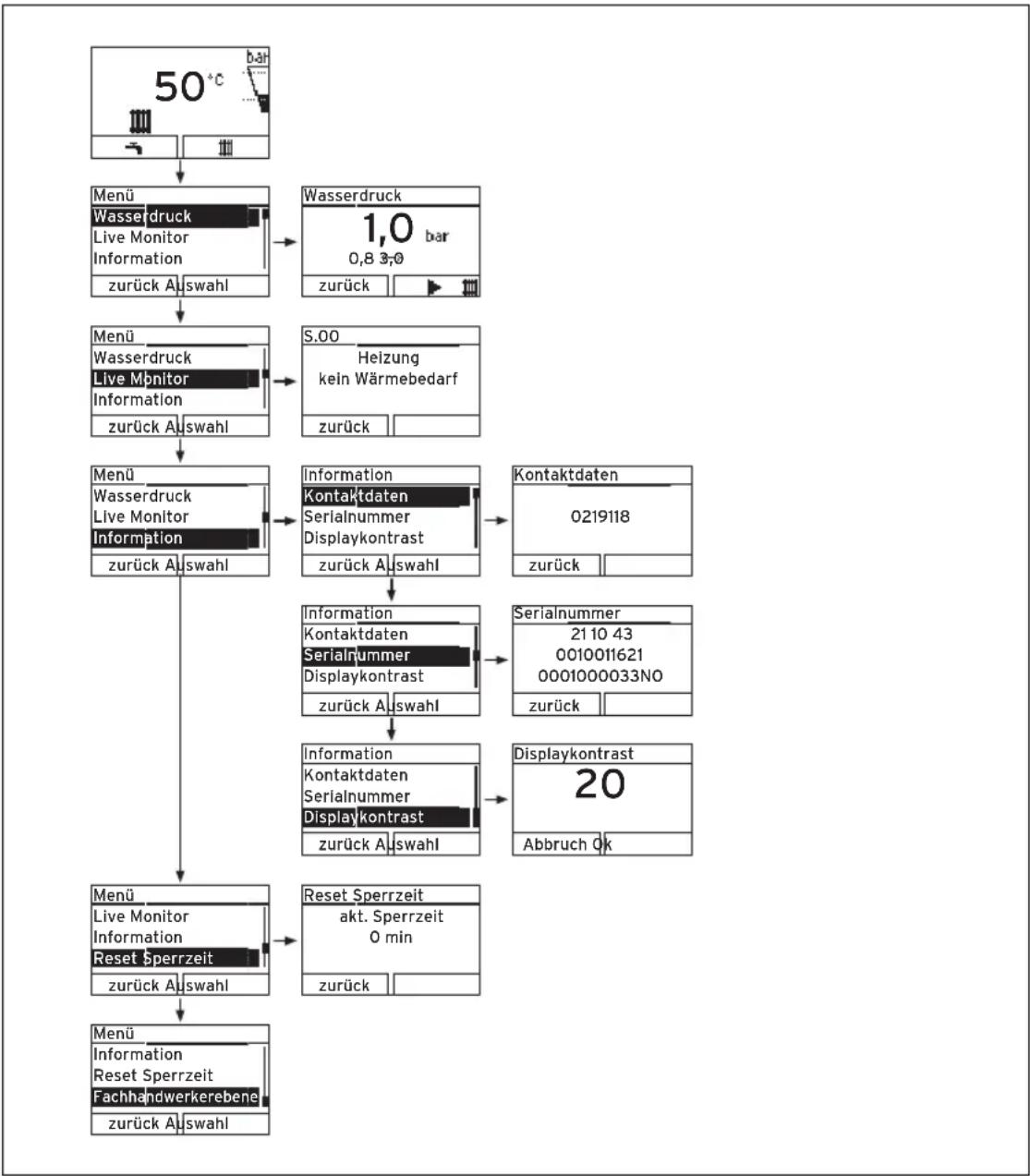

A Übersicht Menüstruktur ...... 21

B Störungen erkennen und beheben 22

C Kurz-Betriebsanleitung 23

Stichwortverzeichnis 24

1 Sicherheit

1.1 Handlungsbezogene Warnhinweise

Klassifizierung der hand- lungsbezogenen Warnhin- weise

Die handlungsbezogenen Warnhinweise sind wie folgt mit Warnzeichen und Signalwörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft:

Warnzeichen und Signalwörter

Gefahr!

Unmittelbare Lebens- gefahr oder Gefahr schwerer Personenschä- den

Gefahr!

Lebensgefahr durch Stromschlag

Warnung!

Gefahr leichter Personenschäden

Vorsicht!

Risiko von Sachschäden oder Schäden für die Umwelt

1.2 Allgemeine

Sicherheitshinweise

1.2.1 Installation nur durch Fachhandwerker

Installation, Inspektion, Wartung und Instandsetzung des Produkts sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen.

1.2.2 Gefahr durch Fehlbedienung

Durch Fehlbedienung können Sie sich selbst und andere gefährden und Sachschäden verursachen.

- Lesen Sie die vorliegende Anleitung und alle mitgeltenden Unterlagen sorgfältig durch, insb. das Kapitel "Sicherheit" und die Warnhinweise.

1.2.3 Lebensgefahr durch austretendes Gas

Bei Gasgeruch in Gebäuden:

▶ Meiden Sie Räume mit Gasgeruch.

▶ Wenn möglich, öffnen Sie Türen und Fenster weit und sorgen Sie für Durchzug.

▶ Vermeiden Sie offene Flammen (z. B. Feuerzeug, Streichholz).

▶ Rauchen Sie nicht.

▶ Betätigen Sie keine elektrischen Schalter, keine Netzstecker, keine Klingeln, keine

1 Sicherheit

Telefone und andere Sprechanlagen im Gebäude.

- Schließen Sie die Gaszähler-Absperreinrichtung oder die Hauptabsperreinrichtung.

- Wenn möglich, schließen Sie den Gasabsperrhahn am Produkt.

▶ Warnen Sie die Hausbewohner durch Rufen oder Klopfen.

▶ Verlassen Sie unverzüglich das Gebäude und verhindern Sie das Betreten durch Dritte.

- Alarmieren Sie Polizei und Feuerwehr, sobald Sie außerhalb des Gebäudes sind.

- Benachrichtigen Sie den Bereitschaftsdienst des Gas-versorgungsunternehmens von einem Telefonanschluss außerhalb des Gebäudes.

1.2.4 Lebensgefahr durch versperrte oder undichte Abgaswege

Durch Installationsfehler, Beschädigung, Manipulation, einen unzulässigen Aufstellort o. Ä. kann Abgas austreten und zu Vergiftungen führen.

▶ Nehmen Sie keine Veränderungen an der gesamten Abgasanlage vor.

Bei Abgasgeruch in Gebäuden:

• Öffnen Sie alle zugänglichen Türen und Fenster weit und sorgen Sie für Durchzug.
  ▶ Schalten Sie das Produkt aus.
  Benachrichtigen Sie einen Fachhandwerksbetrieb.

1.2.5 Lebensgefahr durch explosive und entflammbare Stoffe

▶ Verwenden oder lagern Sie keine explosiven oder entflammbaren Stoffe (z. B. Benzin, Papier, Farben) im Aufstellraum des Produkts.

1.2.6 Lebensgefahr durch fehlende Sicherheitseinrichtungen

Fehlende Sicherheitseinrichtungen (z. B. Sicherheitsventil, Ausdehnungsgefäß) können zu lebensgefährlichen Verbrühungen und anderen Verletzungen führen, z. B. durch Explosionen.

- Lassen Sie sich von einem Fachhandwerker die Funktion und die Lage der Sicherheitsd einrichtungen erklären.

1.2.7 Gefahr von Verbrühungen durch Warmwasser

An den Warmwasserentnahmestellen besteht Verbrühungsgefahr, wenn die Wassertemperatur mehr als 60 °C beträgt.

Sicherheit 1

Kleinkinder und ältere Menschen sind bereits bei niedrigeren Temperaturen gefährdet.

- Wählen Sie eine geeignete Solltemperatur.

- an den Ablaufleitungen

- an baulichen Gegebenheiten, die Einfluss auf die Betriebssicherheit des Produkts haben können

1.2.8 Veränderungen im Produktumfeld

Durch Veränderungen im Umfeld des Produkts können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Produkts und anderer Sachwerte entstehen.

- Setzen Sie die Sicherheitseinrichtungen keinesfalls außer Betrieb.

▶ Manipulieren Sie keine Sicherheitseinrichtungen.

- Zerstören oder entfernen Sie keine Plomben von Bauteilen. Nur anerkannte Fachhandwerker und der Werkskundendienst sind autorisiert, verplombte Bauteile zu verändern.

▶ Nehmen Sie keine Veränderungen vor:

- am Produkt

– an den Zuleitungen für Gas Zuluft, Wasser und Strom

- an der gesamten Abgasanlage

- am gesamten Kondensat-ablaufsystem

- am Sicherheitsventil

1.2.9 Risiko eines Sachschadens durch Frost

- Stellen Sie sicher, dass die Heizungsanlage bei Frost auf jeden Fall in Betrieb bleibt und alle Räume ausreichend temperiert sind.

- Wenn Sie den Betrieb nicht sicherstellen können, dann lassen Sie einen Fachhandwerker die Heizungsanlage entleeren.

1.2.10 Korrosionsschaden durch chemisch belastete Verbrennungs- und Raumluft

Sprays, Lösungsmittel, chlorhaltige Reinigungsmittel, Farben, Klebstoffe, Ammoniakverbindungen, Stäube u. Ä. können unter ungünstigen Umständen zu Korrosion am Produkt und in der Luft-/Abgasführung führen.

- Verwenden und lagern Sie keine Sprays, Lösungsmittel, chlorhaltige Reinigungsmittel, Farben, Klebstoffe u. Ä. in der Umgebung des Produkts.

1 Sicherheit

• Wenn Sie Ihr Produkt im gegen des Produkts und anderer werblichen Bereich betrei- Sachwerte entstehen.
  ben wollen, z. B. in Friseursa lons, Lackier- oder Schreinerwerkstätten oder Reinigungsbetrieben, dann wählen Sie einen separaten Aufstellraum, in dem eine Verbrennungsluftversorgung technisch frei von chemischen Stoffen gewährleistet ist.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1.2.11 Verletzungsgefahr und Risiko eines Sachschadens durch unsachgemäße oder unterlassene Wartung und Reparatur

• Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihrem Produkt durchzuführen.
• Lassen Sie Störungen und Schäden umgehend durch einen Fachhandwerker beheben.
  ▶ Halten Sie die vorgegebenen Wartungsintervalle ein.

Das Produkt ist als Wärme-erzeuger für geschlossene Warmwasser-Zentralheizungsanlagen und die Warmwasserbereitung vorgesehen.

Die bestimmungsgemäße Verwendung beinhaltet:

1.3 Bestimmungsgemäße Verwendung des Geräts

Bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigun-

• das Beachten der beiliegenden Betriebs-, Installations- und Wartungsanleitungen des Produktes sowie aller weiteren Komponenten der Anlage
  – die Einhaltung aller in den Anleitungen aufgeführten Inspektions- und Wartungsbedingungen.

Eine andere Verwendung als die in der vorliegenden Anleitung beschriebene oder eine Verwendung, die über die hier beschriebene hinausgeht, gilt als nicht bestimmungsgemäß. Nicht bestimmungsgemäß ist auch jede unmittelbare kommerzielle und industrielle Verwendung.

Die Verwendung des Produkts in Fahrzeugen, wie z. B. Mobilheimen oder Wohnwagen, gilt als nicht bestimmungsgemäß. Nicht als Fahrzeuge gelten solche Einheiten, die dauerhaft und ortsfest installiert sind und keine Räder haben (sog. ortsfeste Installation).

2 Hinweise zur Dokumentation

2 Hinweise zur Dokumentation

2.1 Mitgeltende Unterlagen beachten

▶ Beachten Sie unbedingt alle Betriebsanleitungen, die Komponenten der Anlage beiliegen.

2.2 Unterlagen aufbewahren

▶ Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen zur weiteren Verwendung auf.

2.3 Gültigkeit der Anleitung

Diese Anleitung gilt ausschließlich für folgende Geräte:

Produkttypen und Artikelnummern
Gültigkeit: Belgien

VCC_206-4-5_150	0010014633
VCC_266-4-5_150	0010014629
VCC_306-4-5_150	0010014630
VSC D 206/4-5 190	0010014631
VSC D 306/4-5 190	0010014632

Produkttypen und Artikelnummern

Gültigkeit: Deutschland

VSC 146/4-5 90	0010015596
VSC 146/4-5 150	0010015597
VSC 146/4-5 150 (LL)	0010015598
VSC 146/4-5 200	0010015599
VSC 206/4-5 90	0010015600
VSC 206/4-5 90 (LL)	0010015601
VSC 206/4-5 150	0010015602
VSC 206/4-5 150 (LL)	0010015603
VSC 206/4-5 200	0010015605
VSC 266/4-5 150	0010015606
VSC 266/4-5 200	0010015608
VCC_206-4-5_150	0010015604

VCC_266-4-5_150	0010015607
VSC S 146/4-5 150	0010015609
VSC S 146/4-5 150 (LL)	0010015610
VSC S 146/4-5 190	0010015611
VSC S 206/4-5 150	0010015612
VSC S 206/4-5 150 (LL)	0010015613
VSC S 206/4-5 190	0010015614
VSC D 146/4-5 150	0010020257
VSC D 146/4-5 150 (LL)	0010020258
VSC D 206/4-5 150	0010020259
VSC D 206/4-5 150 (LL)	0010020260
VSC D 146/4-5 190	0010020261
VSC D 206/4-5 190	0010020262

Produkttypen und Artikelnummern

Gültigkeit: Österreich

VSC 146/4-5 90	0010015596
VSC 206/4-5 90	0010015600
VSC 206/4-5 150	0010015602
VCC_266-4-5_150	0010015607
VSC S 146/4-5 190	0010015611

Die Artikelnummer des Geräts finden Sie auf dem Typenschild.

3 Produktbeschreibung

3.1 CE-Kennzeichnung

CE

Mit der CE-Kennzeichnung wird dokumentiert, dass die Produkte gemäß dem Typenschild die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen.

Produktbeschreibung 3

3.2 Serialnummer

Die Serialnummer befindet sich hinter einem Schild unter dem Benutzerinterface. Sie ist ebenso auf dem Typenschild angegeben.

Hinweis

Sie können die Serialnummer auch im Display des Produkts anzeigen lassen (siehe Betriebsanleitung).

3.3 Frontklappe öffnen

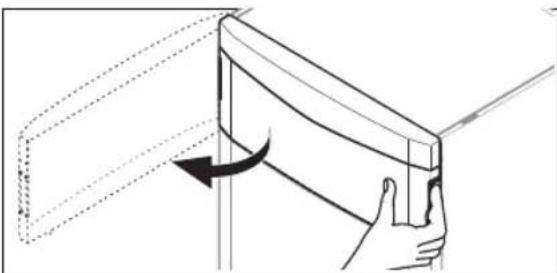

Frontklappe von der rechten Seite öffnen

1. Öffnen Sie die Frontklappe von der rechten Seite, indem Sie sie mit der Hand wie dargestellt zu sich ziehen.

Frontklappe von der linken Seite öffnen

1. Öffnen Sie die Frontklappe von der linken Seite, indem Sie sie mit der Hand wie dargestellt zu sich ziehen.

Frontklappe demontieren

1. Um die Frontklappe zu demontieren, legen Sie beide Hände wie dargestellt an und ziehen Sie die Frontklappe zu sich.

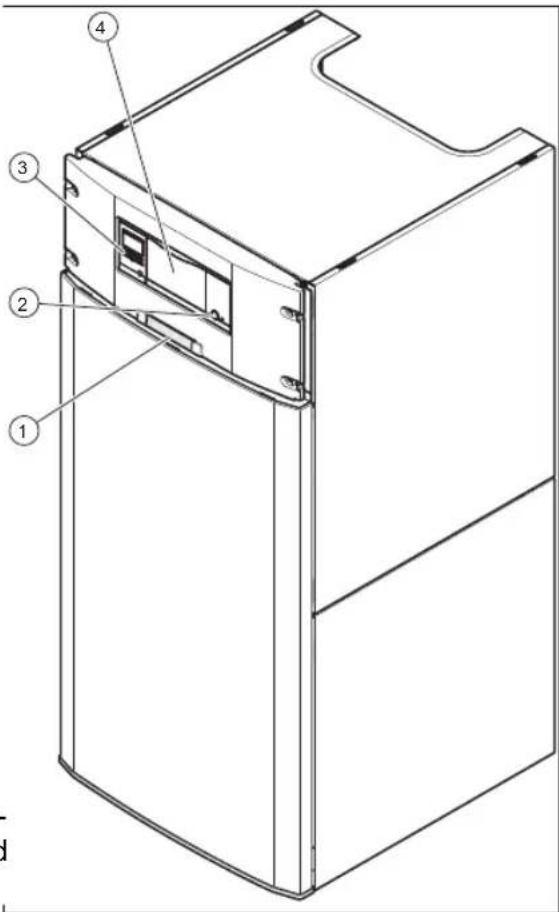

3.4 Aufbau des Geräts

1 Schild mit Serial- nummer auf der Rückseite

2 Ein-/Austaste

3 Bedienelemente

4 Einbaustelle für optionale Regelung

3 Produktbeschreibung

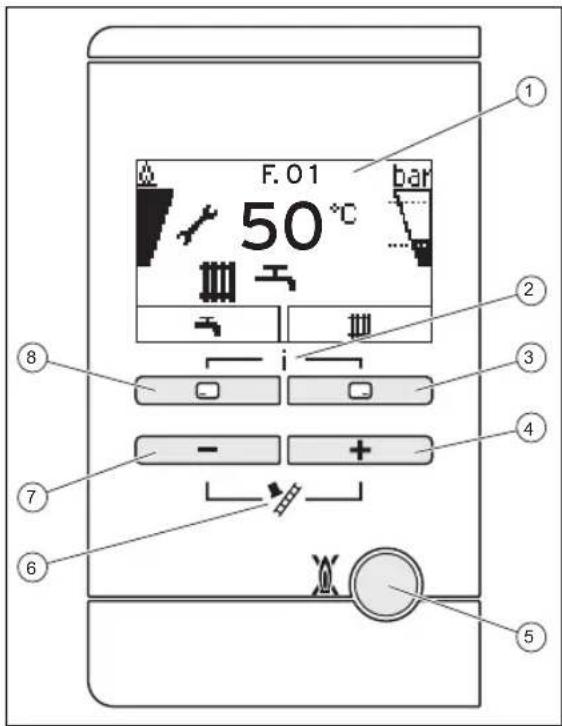

3.5 Übersicht Bedienelemente

1 Display

2 Zugang zum Menü für Zusatz- informationen

3 Rechte Auswahl- taste

4 Taste +

5 Entstörtaste

6 Schornsteinfegerbetrieb (für Schornsteinfeger)

7 Taste -

8 Linke Auswahl- taste

3.6 Beschreibung des Displays

1 Fülldruck der Heizungsanlage

2 Aktuelle Heizungsvor- lauftemperatur, zusätzliche Informationen

3 Solarfunktion

4 Aktuelle Belegung der rechten Auswahltaste

5 Aktuelle Belegung der linken Auswahltaste

6 Aktiver Betriebs- zustand

7 Informationen zum Brenner

Wenn Sie innerhalb einer Minute keine Taste betätigen, erlischt die Beleuchtung.

Symbol	Bedeutung Erläuterung
	Ordnungsge-mäßer Brenner-betrieb	Brenner an
	Momenta-ner Brenner-Modulationsgrad
	Momentaner Fülldruck der Heizungsanlage Die gestrichtelten Linien markieren den zulässigen Bereich.	-permanent an: Fülldruck im zulässigen Bereich.-blinkt: Fülldruck außerhalb des zu-lässigen Bereichs.
[HT30]	Heizbetrieb aktiv	-permanent an: Wärmeanfor-derung Heiz-betrieb-blinkt: Brenner an im Heiz-betrieb
	Warmwasser-bereitung aktiv	-permanent an: Im Zapf-betrieb, bevor Brenner an-blinkt: Brenner an im Zapfbe-trieb
	Wartung erforder-lich	Informationen zur Wartungs-meldung im „Live Monitor”.
	Sommerbetrieb aktivHeizbetrieb ist ausgeschaltet
	Brennersperrzeit aktiv	Zur Vermeidung häufigen Ein- und Ausschaltens (erhöht die Lebensdauer des Produkts).
	Fehler im Produkt	Erscheint anstelle der Grundanzeige, ggf. erläuternde Klar-textanzeige.
	Solarpumpe aktiv	Blinkt, wenn die Solarpumpe läuft.

3.7 Funktionsbeschreibung der Tasten

Die beiden Auswahltasten haben eine so genannte Softkey-Funktion, d. h., die Funktion kann wechseln.

Wenn Sie, z. B. in der „Grundanzeige“, die linke Auswahltaste drücken, dann wechselt die aktuelle Funktion vor (Warmwassertemperatur) nach zurück.

Taste Bedeutung
	– Einstellen der Warmwasser-temperatur– Abbrechen der Änderung eines Einstellwerts oder Aktivieren einer Betriebsart– Aufrufen einer höheren Aus-wahlebene im Menü
	– Einstellen der Heizungsvor-lauftemperatur, Fülldruck der Heizungsanlage oder Aktivieren des Heizbetriebs– Bestätigen eines Einstellwerts oder Aktivieren einer Betriebs-art– Aufrufen einer niedrigeren Aus-wahlebene im Menü
	– Aufrufen der Zusatzfunktionen
	– Navigieren zwischen den ein-zelnen Menüeinträgen– Erhöhen oder Verringern des ausgewählten Einstellwerts

Einstellbare Werte werden immer blinkend dargestellt.

Die Änderung eines Werts müssen Sie immer bestätigen. Erst dann wird die neue Einstellung gespeichert. Mit können Sie jederzeit einen Vorgang abbrechen. Wenn Sie länger als 15 Minuten keine Taste betätigen, dann springt das Display in die Grundanzeige zurück.

3.8 Bedienebenen

Das Produkt hat zwei Bedienebenen.

• Bedienebene für den Betreiber. Sie bietet Zugang zu den wichtigsten Informationen und Einstellmöglichkeiten, für die keine besonderen Vorkenntnisse erforderlich sind.
• Bedienebene nur für qualifizierte Fachleute. Sie ist durch einen Zugangscode geschützt.

4 Funktion

4.1 Anforderungen an den Aufstellort

4.1.1 Schrankartige Verkleidung

Eine schrankartige Verkleidung des Produkts unterliegt entsprechenden Ausführungsvorschriften.

Falls Sie eine schrankartige Verkleidung für Ihr Produkt wünschen, wenden Sie sich an einen Fachhandwerksbetrieb. Verkleiden Sie auf keinen Fall eigenmächtig Ihr Produkt.

4.2 Produkt in Betrieb nehmen

4.2.1 Absperreinrichtungen öffnen

1. Der Fachhandwerker, der das Gerät installiert hat, kann Ihnen zeigen, wo sich die Absperreinrichtungen befinden und wie diese funktionieren.
2. Öffnen Sie den Gasabsperrhahn bis zum Anschlag.

4 Funktion

1. Stellen Sie gegebenenfalls sicher, dass Sobald eine Fehlermeldung vorliegt, wech die Wartungshähne für den Vor- und selt die Grundanzeige zur Fehlermeldung. Rücklauf der Heizanlage geöffnet sind.
2. Öffnen Sie den Kaltwasser-Absperrhahn. Sie können ebenso einen Warmwasserhahn öffnen, um zu prüfen, ob tatsächlich Wasser austritt.

4.2.2 Produkt einschalten

▶ Drücken Sie die Ein-/Austaste (1).

◀ Wenn das Gerät eingeschaltet ist, dann erscheint im Display (2) die „Grundanzeige“.

4.2.3 Grundanzeige

Im Display sehen Sie die Grundanzeige mit dem aktuellen Zustand des Produkts. Wenn Sie eine Auswahltaste drücken, dann wird im Display die aktivierte Funktion angezeigt.

Welche Funktionen zur Verfügung stehen, ist davon abhängig, ob ein Regler an das Produkt angeschlossen ist.

Sie wechseln in die Grundanzeige zurück, indem Sie:

• ☐ drücken und so die Auswahlbenen verlassen.
• länger als 15 Minuten keine Taste drücken.

4.2.4 Aufbau des Menüs

1 Laufleiste

(nur sichtbar, wenn mehr Listeneinträge vorhanden sind, als im Display gleichzeitig angezeigt werden können)

2 Aktuelle Belegung der rechten und der linken Auswahltaste (Softkey-Funktion)
3 Listeneinträge der Auswahl- ebene
4 Name der Aus- wahlebene

Die Laufleiste (1) ist nur dann sichtbar, wenn mehr Listeneinträge vorhanden sind, als im Display gleichzeitig angezeigt werden können.

Im Anhang finden Sie eine Übersicht der Menüstruktur.

4.2.5 Fülldruck der Heizungsanlage prüfen

Hinweis

Um den Betrieb der Anlage mit einer zu geringen Wassermenge zu vermeiden und dadurch möglichen Folgeschäden vorzubeugen, verfügt das Produkt über einen Drucksensor und eine digitale Druckanzeige.

Um einen einwandfreien Betrieb der Heizungsanlage zu gewährleisten, muss der Fülldruck im kalten Zustand zwischen 0,1 MPa und 0,15 MPa (1,0 bar und 1,5 bar) liegen. Er muss sich dementsprechend zwischen den beiden gestrichelten Linien des Balkendiagramms befinden.

Wenn sich die Heizungsanlage über mehrere Stockwerke erstreckt, dann kann ein höherer Fülldruck der Heizungsanlage erforderlich sein. Fragen Sie hierzu einen Fachhandwerker.

1 Aktueller Fülldruck

3 Minimaler Fülldruck

2 Maximaler Fülldruck

1. Drücken Sie zweimal☐

Im Display erscheinen die Werte des aktuellen Fülldrucks (1) sowie des minimalen (3) und des maximalen (2) Fülldrucks.
2. Wenn der Fülldruck zu niedrig ist, füllen Sie Wasser nach.
◀ Sobald Sie ausreichend Wasser nachgefüllt haben, erlischt die Anzeige nach 20 Sekunden von selbst.
3. Lassen Sie bei häufigerem Druckabfall die Ursache für den Heizwasserverlust ermitteln und beseitigen. Verständigen Sie hierzu einen Fachhandwerker.

4.2.6 Heizungsanlage befüllen

Hinweis

Beim Unterschreiten von 0,08 MPa (0,8 bar) blinken im Display die rechte Balkenanzeige und der aktuelle Fülldruck.

Zusätzlich wird nach ca. einer Minute das Symbolangezeigt.

Wenn der Fülldruck der Heizungsanlage unter 0,05 MPa (0,5 bar) sinkt, dann schaltet das Produkt ab. Im Display erscheinen abwechselnd die Fehlermeldung F.22 und der aktuelle Fülldruck.

Vorsicht!

Risiko von Sachschäden durch stark kalkhaltiges, stark korrosives oder mit Chemikalien versetztes Heizwasser!

Ungeeignetes Leitungswasser schädigt Dichtungen und Membranen, verstopft wasserdurchströmte Bauteile im Produkt und in der Heizungsanlage und führt zu Geräuschen.

▶ Füllen Sie die Heizungsanlage nur mit geeignetem Heizwasser.

4 Funktion

▶ Fragen Sie in Zweifelsfällen hierzu einen Fachhandwerker.

1. Fragen Sie einen Fachhandwerker, wo sich der Füllhahn befindet.
2. Verbinden Sie den Füllhahn mit der Heizwasserversorgung, so wie der Fachhandwerker es Ihnen erklärt hat.
3. Öffnen Sie alle Heizkörperventile (Thermostatventile) der Heizungsanlage.
4. Öffnen Sie die Heizwasserversorgung.
5. Drehen Sie den Füllhahn langsam auf.
6. Füllen Sie so lange Wasser nach, bis der erforderliche Fülldruck erreicht ist.
7. Schließen Sie die Heizwasserversorgung.
8. Entlüften Sie alle Heizkörper.
9. Prüfen Sie anschließend im Display den Fülldruck.
10. Füllen Sie ggf. nochmals Wasser nach.
11. Schließen Sie den Füllhahn.
12. Kehren Sie in die „Grundanzeige“ zurück.

4.3 Heizungsvorlauftemperatur einstellen

Hinweis

Wenn kein externe oder interner Regler an das Produkt angeschlossen ist, dann stellen Sie die Heizungsvorlauftemperatur wie nachfolgend beschrieben ein.

1. Drücken Sie □ (III).

◀ Im Display erscheint der Sollwert der Heizungsvorlauftemperatur.

1. Ändern Sie die Heizungsvorlauftemperatur mit oder .
2. Bestätigen Sie die Änderung mit (Ok).

Hinweis

Der Fachhandwerker hat möglicherweise die Höchsttemperatur, die Sie einstellen können, beschränkt.

4.4 Warmwassertemperatur einstellen

1. Drücken Sie☐(☐).

Im Display wird die eingestellte Warmwasser-Solltemperatur blinkend angezeigt.

1. Ändern Sie die Warmwassertemperatur mit ☐ oder ☒
2. Bestätigen Sie die Änderung mit √( ).

Hinweis

Wenn ein Regler angeschlossen ist, an dem Sie die Warmwassertemperatur einstellen können, dann stellen Sie die Warmwassertemperatur am Heizgerät auf die maximal mögliche Temperatur. Die Wunschtemperatur Warmwasser stellen Sie am Regler ein.

4.5 Funktionen des Produkts abschalten

4.5.1 Heizbetrieb ausschalten (Sommerbetrieb)

1. Um im Sommer den Heizbetrieb auszuschalten, die Warmwasserbereitung aber weiterhin in Betrieb zu lassen, drücken Sie ☐

Im Display erscheint der Wert der Heizungsvorlauftemperatur.

1. Stellen Sie die Heizungsvorlauftemperatur mit auf Heizung aus.

2. Bestätigen Sie die Änderung mit (Ok).

Der Heizbetrieb ist ausgeschaltet. Im Display erscheint das Symbol.

4.5.2 Warmwasserbereitung deaktivieren

1. Um das Laden des Speichers zu deaktivieren und gleichzeitig den Heizbetrieb aktiv zu lassen, drücken Sie a □(✗).

◀ Die eingestellte Warmwasser-temperatur blinkt im Display.

1. Verwenden Sie um die Warmwassertemperatur auf Warmwasser aus zu stellen.

2. Bestätigen Sie die Änderung mit Ok. ◀ Das Laden des Speichers ist nun deaktiviert. Nur die Frostschutzfunk-

tion des Speichers ist weiterhin aktiv.

4.5.3 Produkt vorübergehend außer Betrieb nehmen

Vorsicht! Risiko von Sachschäden durch Frost!

Frostschutz- und Überwachungseinrichtungen sind nur aktiv, wenn keine Trennung vom Stromnetz vorliegt, das Produkt über die Ein-/Aus-taste eingeschaltet und der Gasabsperrhahn geöffnet ist.

▶ Nehmen Sie das Produkt nur dann vorübergehend außer Betrieb, wenn kein Frost zu erwarten ist.

Um das Produkt auszuschalten, drücken Sie die Ein-/Austaste.

◀ Wenn das Produkt ausgeschaltet ist, erlischt das Display.

Schließen Sie bei längerer Abwesenheit (z. B. Urlaub) zusätzlich den Gasabsperrhahn und den Kaltwasser-Absperrhahn.

4.6 Heizungsanlage vor Frost schützen

4.6.1 Frostschutzfunktion

Vorsicht! Risiko von Sachschäden durch Frost!

Die Durchströmung der gesamten Heizungsanlage kann mit der Frostschutzfunktion nicht gewährleistet werden, so dass Teile der Heizungsanlage einfrieren und somit beschädigt werden können.

5 Störungsbehebung

▶ Stellen Sie sicher, dass während einer Frostperiode die Heizungsanlage in Betrieb bleibt und alle Räume auch während Ihrer Abwesenheit ausreichend temperiert werden.

Hinweis

Damit die Frostschutzeinrichtungen aktiv bleiben, sollten Sie Ihr Produkt über den Regler ein- und ausschalten, falls ein Regler installiert ist.

Wenn die Heizungsvorlauftemperatur bei eingeschalteter Ein-/Austaste unter 5 °C absinkt, dann geht das Produkt in Betrieb und heizt das umlaufende Wasser sowohl auf der Heizungs- als auch auf der Warmwasserseite (wenn vorhanden) auf ca. 30 °C auf.

4.6.2 Heizungsanlage entleeren

Eine andere Möglichkeit des Frostschutzes für sehr lange Abschaltzeiten besteht darin, die Heizungsanlage und das Produkt vollständig zu entleeren.

▶ Wenden Sie sich dazu an einen Fachhandwerker.

4.7 Wartungsmeldungen ablesen

Wenn das Symbol- im Display angezeigt wird, dann ist eine Wartung des Produkts notwendig.

▶ Wenden Sie sich dazu an einen Fach handwerker.

Das Produkt befindet sich nicht im Fehlermodus, sondern läuft weiter.

▶ Wenn gleichzeitig der Wasserdruck blinkend angezeigt wird, dann füllen Sie lediglich Wasser nach.

Um weitere Informationen zur Wartungsursache abzulesen, rufen Sie den „Live Monitor“ (→ Seite 17) auf.

5 Störungsbehebung

5.1 Fehlermeldungen ablesen

Fehlermeldungen haben Priorität vor allen anderen Anzeigen und werden im Display anstelle der Grundanzeige angezeigt, beim gleichzeitigen Auftreten mehrerer Fehler abwechselnd für jeweils zwei Sekunden.

▶ Wenn Ihr Produkt eine Fehlermeldung anzeigt, dann wenden Sie sich an einen Fachhandwerker.
Um weitere Informationen zum Zustand Ihres Produkts zu bekommen, rufen Sie den „Live Monitor“ (→ Seite 17) auf.

5.2 Störung erkennen und beheben

▶ Wenn sich beim Betrieb Ihres Produkts Probleme ergeben sollten, dann können Sie einige Punkte mit Hilfe der Tabelle im Anhang selbst prüfen.
Störungen erkennen und beheben
▶ Wenn das Produkt nach der Prüfung anhand der Tabelle nicht einwandfrei arbeitet, dann wenden Sie sich zur Behebung des Problems an einen Fachhandwerker.

5.3 Zündstörung beheben

Wenn der Brenner nach fünf Zündversuchen nicht gezündet hat, dann geht das Produkt nicht in Betrieb und schaltet auf

Störung. Dies wird durch die Anzeige der Fehlercodes F.28 oder F.29 im Display an gezeigt.

Erst nachdem Sie das Produkt manuell entstört haben, zündet es erneut automatisch.

▶ Stellen Sie sicher, dass der Gas-absperrhahn geöffnet ist.
Um das Produkt zu entstören, drücken Sie die Entstörtaste.
▶ Wenn Sie die Zündstörung nicht mit drei Entstörversuchen beheben können, dann wenden Sie sich an einen Fachhandwerker.

6.1.5 Displaykontrast einstellen

ⁿ Menü → Information → Displaykontrast

Hier können Sie den Kontrast einstellen, so dass das Display gut ablesbar ist.

6.1.6 Reset Sperrzeit (Brennersperrzeit zurücksetzen)

¹ Menü → Reset Sperrzeit

Der Fachhandwerker nutzt diese Funktion bei der Wartung.

6.1.7 Fachhandwerkerebene aufrufen

6 Zusatzfunktionen

6.1 Funktionen im Menü

6.1.1 Fülldruck der Heizungsanlage

Menü → Wasserdruck

Sie können sich den genauen Wert des Fülldrucks sowie den minimal bzw. maximal zulässigen Fülldruck anzeigen lassen.

6.1.2 Live Monitor (Statuscodes)

Menü → Live Monitor

Mit Hilfe des Live Monitors können Sie den aktuellen Produktstatus anzeigen lassen.

Vorsicht!

Risiko von Sachschäden durch unsachgemäße Handhabung!

Unsachgemäße Einstellungen in der Fachhandwerkerebene können zu Schäden an der Heizungsanlage führen.

- Nutzen Sie den Zugang zur Fachhandwerkerebene nur, wenn Sie ein Fachhandwerker sind.

6.1.3 Kontaktdaten des Fachhandwerkers

Menü → Information → Kontaktdaten

Wenn der Fachhandwerker bei der Installation seine Rufnummer eingetragen hat, dann können Sie sie hier ablesen.

6.1.4 Serial- und Artikelnummer

Menü → Information → Serialnummer

Hier können Sie die Serialnummer des Produkts ablesen.

Die Artikelnummer steht in der zweiten Zeile.

6.2 Sprache einstellen

Falls Sie eine andere Sprache einstellen wollen:

▶ Drücken und halten Sie und ✉ gleichzeitig.
- Drücken Sie zusätzlich kurz die Entstörtaste.
▶ Halten Sie und gedrückt, bis das Display die Spracheinstellung anzeigt.
- Wählen Sie die gewünschte Sprache mit oder aus.
▶ Bestätigen Sie mit (Ok).
▶ Wenn die richtige Sprache eingestellt ist, dann bestätigen Sie nochmals mit (Ok).

7 Pflege und Wartung

Hinweis

Wenn Sie versehentlich die falsche Sprache eingestellt haben, dann können Sie sie wie oben beschrieben wieder umstellen. Blättern Sie so lange mit □ oder ⊕ bis die richtige Sprache erscheint.

7 Pflege und Wartung

7.1 Wartungsvertrag abschließen

Voraussetzung für dauernde Betriebsbereitschaft und -sicherheit, Zuverlässigkeit und hohe Lebensdauer des Produkts sind eine jährliche Inspektion und eine zweijährliche Wartung des Produkts durch einen Fachhandwerker.

Regelmäßige Wartung sorgt für einen optimalen Wirkungsgrad und somit für einen wirtschaftlichen Betrieb des Produkts.

Wir empfehlen den Abschluss eines Wartungsvertrags.

7.2 Produkt pflegen

Vorsicht! Risiko von Sachschäden durch ungeeignete Reinigungsmittel!

▶ Verwenden Sie keine Sprays, keine Scheuermittel, Spülmittel, lösungsmittel- oder chlorhaltigen Reinigungsmittel.

▶ Reinigen Sie die Verkleidung mit einem feuchten Tuch und etwas lösungsmittelfreier Seife.

7.3 Kondensatablaufleitung und Ablauftrichter prüfen

1. Kontrollieren Sie regelmäßig Kondensatablaufleitung und Ablauftrichter auf Mängel, insbesondere auf sicht- oder fühlbare Hindernisse bzw. Verstopfungen.
2. Wenn Sie Mängel feststellen, dann lassen Sie sie von einem Fachhandwerker beheben und die notwendige Durchlässigkeit wiederherstellen.

8 Außerbetriebnahme

8.1 Produkt endgültig außer Betrieb nehmen

▶ Lassen Sie das Produkt von einem Fachhandwerker endgültig außer Betrieb nehmen.

9 Recycling und Entsorgung

9.1 Verpackung entsorgen

Überlassen Sie die Entsorgung der Verpackung dem Fachhandwerker, der das Produkt installiert hat.

9.2 Produkt und Zubehöre entsorgen

▶ Entsorgen Sie weder das Produkt noch die Zubehöre mit dem Hausmüll.
▶ Stellen Sie sicher, dass das Produkt und alle Zubehöre ordnungsgemäß entsorgt werden.
▶ Beachten Sie alle relevanten Vorschriften.

10 Garantie und Kundendienst

10.1 Garantie

Gültigkeit: Deutschland

ODER Österreich

Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fach handwerksbetrieb.

Dem Eigentümer des Geräts räumen wir diese Herstellergarantie entsprechend den Vaillant Garantiebedingungen ein. Garantiearbeiten werden grundsätzlich nur von unserem Kundendienst ausgeführt. Wir können Ihnen daher etwaige Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann erstatten, falls wir Ihnen einen entsprechenden Auftrag erteil haben und es sich um einen Garantiefall handelt.

Gültigkeit: Belgien

Die N.V. VAILLANT gewährleistet eine Garantie von 2 Jahren auf alle Material- und Konstruktionsfehler ihrer Produkte ab dem Rechnungsdatum.

Die Garantie wird nur gewährt, wenn folgende Voraussetzungen erfüllt sind:

1. Das Gerät muss von einem qualifizierten Fachmann installiert worden sein. Dieser ist dafür verantwortlich, dass alle geltenden Normen und Richtlinien bei der Installation beachtet wurden.

2. Während der Garantiezeit ist nur der Vaillant Werkskundendienst autorisiert, Reparaturen oder Veränderungen am Gerät vorzunehmen. Die Werksgarantie erlischt, wenn in das Gerät Teile eingebaut werden, die nicht von Vaillant zugelassen sind.

3. Damit die Garantie wirksam werden kann, muss die Garantiekarte vollständig und ordnungsgemäß ausgefüllt, unterschrieben und ausreichend

frankiert spätestens fünfzehn Tage nach der Installation an uns zurückgeschickt werden.

Während der Garantiezeit an dem Gerät festgestellte Material- oder Fabrikationsfehler werden von unserem Werkskundendienst kostenlos behoben. Für Fehler, die nicht auf den genannten Ursachen beruhen, z. B. Fehler aufgrund unsachgemäßer Installation oder vorschriftswidriger Behandlung, bei Verstoß gegen die geltenden Normen und Richtlinien zur Installation, zum Aufstellraum oder zur Belüftung, bei Überlastung, Frosteinwirkung oder normalem Verschleiß oder bei Gewalteinwirkung übernehmen wir keine Haftung. Wenn eine Rechnung gemäß den allgemeinen Bedingungen des Werkvertrags ausgestellt wird, wird diese ohne tvorherige schriftliche Vereinbarung mit

Dritten (z. B. Eigentümer, Vermieter, Verwalter etc.) an den Auftraggeber oder/und den Benutzer der Anlage gerichtet; dieser übernimmt die Zahlungsverpflichtung. Der Rechnungsbetrag ist dem Techniker des Werkskundendienstes, der die Leistung erbracht hat, zu erstatten. Die Reparatur oder der Austausch von Teilen während der Garantie verlängert die Garantiezeit nicht. Nicht umfasst von der Werksgarantie sind Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Ansprüche auf Schadenersatz. Gerichtsstand ist der Sitz unseres Unternehmens. Um alle Funktionen des Vaillant Geräts auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen bei Wartungs- und Instandhaltungsarbeiten nur Original Vaillant Ersatzteile verwendet werden!

10 Garantie und Kundendienst

10.2 Kundendienst

Gültigkeit: Deutschland

Berghauser Str. 40

42859 Remscheid

Werkskundendienst 02191 57 67 901

www.vaillant.de

Gültigkeit: Österreich

Vaillant Group Austria GmbH

Clemens-Holzmeister-Straße 6

A-1100 Wien

Österreich

E-Mail: [e-mail]

Internet: http://www.vaillant.at/werks-kundendienst/

Telefon: [phone] (zum Regional-tarif österreichweit, bei Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)

Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kundendienst-techniker sind 365 Tage für Sie unterwegs, sonn- und feiertags, österreichweit.

Gültigkeit: Belgien

N.V. Vaillant S.A.

Kundendienst: 2 334 93 52

Anhang

A Übersicht Menüstruktur

Anhang

B Störungen erkennen und beheben

Problem mögliche	Ursache Behebung
Kein warmes Wasser, Heizung bleibt kalt; Produkt geht nicht in Betrieb	Gebäudeseitiger Gasabsperrhahn geschlossen	Gebäudeseitigen Gasabsperrhahn öffnen
	Gebäudeseitige Stromversorgung ausgeschaltet	Gebäudeseitige Stromversorgung einschalten
	Ein-/Austaste am Produkt ausgeschaltet	Ein-/Austaste am Produkt einschalten
	Heizungsvorlauftemperatur zu niedrig eingestellt, Warmwasser oder Heizung auf „aus“ und/oder Warmwasser- oder Heiztemperatur zu niedrig eingestellt	Vergewissern Sie sich, dass der Warmwasser- und/oder Heizbetrieb aktiviert ist.Heizungsvorlauftemperatur auf die gewünschte Temperatur einstellen und/oder Warmwassertemperatur auf die gewünschte Temperatur einstellen
	Fülldruck der Heizungsanlage nicht ausreichend	Wasser in die Heizungsanlage nachfüllen
	Luft in der Heizungsanlage Heizkörper entlüften	Bei wiederholt auftretendem Problem: Fachhandwerker benachrichtigen
	Störung beim Zündvorgang Entstörtaste drücken	Bei wiederholt auftretendem Problem: Fachhandwerker benachrichtigen
Warmwasserbetrieb störungsfrei; Heizung geht nicht in Betrieb	keine Wärmeanforderung durch den Regler	Zeitprogramm am Regler prüfen und ggf. korrigieren Raumtemperatur prüfen und ggf. Raumsolltemperatur korrigieren („Betriebsanleitung Regler“)

C Kurz-Betriebsanleitung

Heizbetrieb ausschalten (Sommerbetrieb)

• bis Heizung aus
  Mit (Ok) bestätigen

Heizungstemperatur einstellen (Heizbetrieb einschalten)

+/− zur Temperatur- wahl
Mit (Ok) bestätigen

Warmwassertemperatur einstellen

+/- zur Temperatur- wahl
Mit (Ok) bestätigen

Stichwortverzeichnis

Stichwortverzeichnis

A

Abgasgeruch

Ablauftrichter prüfen 18

Absperreinrichtungen 19

Anlagendruck 13

Artikelnummer 9, 1

Aufstellort 4

Außerbetriebnahme endgültig.... 18 vorübergehend .... 15

B

Bedienelemente 10

Brennersperrzeit.... 17

C

CE-Kennzeichnung 8

D

Display.... 10, 12

Displaykontrast einstellen.... 17

E

Entsorgung Verpackung 18

F

Fehlermeldung 16

Frost .... 5 Heizungsanlage vor Frost schützen ...

Frostschutzfunktion 15

Fülldruck digitale Anzeige 1

Fülldruck Heizungsanlage 13

G

Gasgeruch.... 3

Gerätestatus.... 17

Grundanzeige.... 12

H

Heizbetrieb (Kombiprodukt) ausschalten 15

Heizungsanlage befüllen.... 13 entleeren .... 16

Heizungsvorlauftemperatur .... 15 einstellen (ohne Regler) .... 1

K

Kondensatablaufleitung prüfen 18

Kontaktdaten Fachhandwerker 17

L

Laden des Speichers.... 15

Live Monitor.... 17

M

Menü Aufbau 12

P

Pflege 18

Produkt

einschalten 12

endgültig außer Betrieb nehmen ..... 18

entsorgen 18

entstören 16

pflegen.... 18

spannungslos schalten.... 15

R

Regler.... 14

Reinigung 18

Reparatur 6

s

Serialnummer 9, 17

Sommerbetrieb.... 15

spannungslos schalten.... 15

Sprache einstellen.... 17

Statuscodes.... 17

Störungsbehebung 16

U

Unterlagen.... 8

W

Warmwasserbereitung Deaktivierung ....15

Warmwassertemperatur einstellen 14

Wartung.... 6, 18

Wartungsmeldung 16

Wartungsvertrag.... 18

Wassermangel 13

Z

Zündstörung 16

0020181420_03 22.06.2017

N.V. Vaillant S.A.

Vaillant Deutschland GmbH & Co.KG

D-B2859aRsemSchnel0

Telefon [phone] Telefax 021 91 18-28 10

Vaillant Werkskundendienst 02191 57 67 901

[e-mail] www.vaillant.de
