RMA 36/2 B1 - Rasenmäher FLORABEST - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Rasenmäher
Modell	RMA 36/2 B1
Marke	FLORABEST
Stromversorgung	36 V Lithium-Ionen-Akku
Schnittbreite	36 cm
Schnitthöhenverstellung	Zentral, mehrstufig (25-75 mm)
Fangkorbvolumen	40 L
Motortyp	bürstenlos
Abmessungen (L x B x H)	70 x 40 x 30 cm
Gewicht	18 kg
Akku enthalten	Ja, 2 Akkus
Laufzeit pro Akku	ca. 30 Min.
Ladezeit	60 Min.
Geräuschpegel	< 80 dB(A)
Sicherheitsmerkmale	Sicherheitsschlüssel, Zweihandbedienung, Messerbremse
Mähmodi	Mulchen, Fangen, Seitenauswurf
Wartung	Gehäuse nach Gebrauch reinigen, Messer jährlich schärfen
Ersatzteile verfügbar	Akkus, Messer, Fangkorb
Garantie	2 Jahre

Häufig gestellte Fragen - RMA 36/2 B1 FLORABEST

Wie starte ich den FLORABEST RMA 36/2 B1 Rasenmäher?

Stecken Sie den Sicherheitsschlüssel ein und drücken Sie den Startknopf, während Sie den Griffhebel zu sich ziehen. Lassen Sie den Hebel los, um den Mäher zu stoppen.

Welchen Akku verwendet der RMA 36/2 B1?

Er verwendet einen 36 V Lithium-Ionen-Akku aus dem FLORABEST-System. Dem Mäher liegen zwei Akkus bei.

Wie lange hält der Akku?

Jeder Akku bietet unter normalen Bedingungen eine Laufzeit von ca. 30 Minuten. Das Aufladen dauert ca. 60 Minuten.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den zentralen Höhenverstellhebel in der Nähe der Räder, um eine von mehreren Positionen auszuwählen, typischerweise von 25 bis 75 mm.

Kann ich den Mäher ohne Fangkorb verwenden?

Ja, Sie können den Mulchkeil zum Mulchen verwenden oder den Seitenauswurf anbringen, um das Schnittgut auszuwerfen.

Wie reinige ich den Rasenmäher?

Entfernen Sie nach jedem Gebrauch den Akku und reinigen Sie die Unterseite des Gehäuses mit einer Bürste oder einem Schlauch. Verwenden Sie keinen Hochdruckreiniger.

Welche Wartung benötigt das Messer?

Schärfen Sie das Messer jährlich oder bei Bedarf. Ersetzen Sie es bei Beschädigung. Trennen Sie vor der Wartung immer den Akku.

Warum startet der Mäher nicht?

Überprüfen Sie, ob der Sicherheitsschlüssel eingesteckt ist, der Akku geladen und richtig eingesetzt ist und der Griffhebel gezogen wird. Wenn er immer noch nicht startet, überprüfen Sie das Messer auf Verklemmungen.

Wie lagere ich den Mäher im Winter?

Reinigen Sie ihn gründlich, laden Sie den Akku auf 50% auf, lagern Sie ihn an einem trockenen Ort über dem Gefrierpunkt. Entnehmen Sie den Akku zur separaten Lagerung.

Wo finde ich Ersatzteile?

Ersatzteile wie Messer, Akkus und Fangkörbe sind online oder in FLORABEST-Servicezentren erhältlich.

BEDIENUNGSANLEITUNG RMA 36/2 B1 FLORABEST

Originalbetriebsanleitung

GB

CORDLESS LAWN MOWER

|Klappen|Sielvorldem|Lesenldiel|Seitelmitlden|Abbildungenlauslund|machen|Sielsichlanschließend|ll|lmitlallen|Funktionen|des|Geräteslvertraut.

GB

DEI/||ATI/||CH||Originalbetriebsanleitung||Seitel 4

GB|TranslationloftheloriginallinstructionsllPagel 25

Inhalt

Einleitung ....4

Bestimmungsgemäße

Verwendung ....4

Allgemeine Beschreibung ....5

Lieferumfang....5

Funktionsbeschreibung ....5

Übersicht 5

Technische Daten ......6

Symbole und Bildzeichen .....7

Sicherheitshinweise 8

Allgemeine Sicherheitshinweise .....8

Montage 15

Unteren Holm montieren .....15

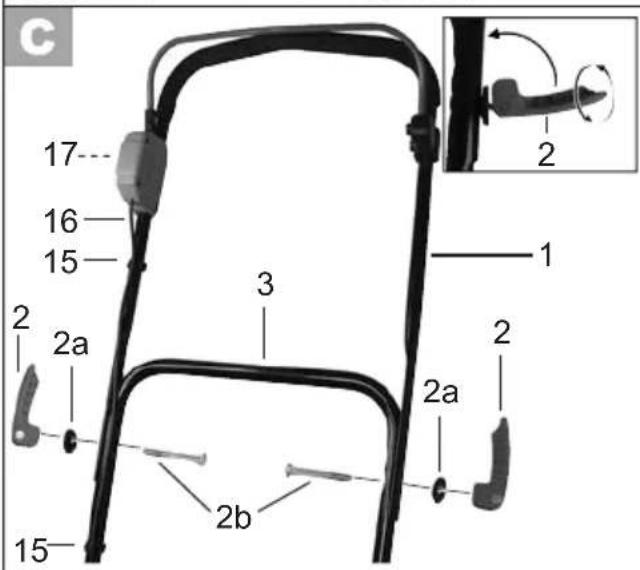

Oberen Holm montieren....15

Grasfangkorb montieren .....16

Bedienung ......16

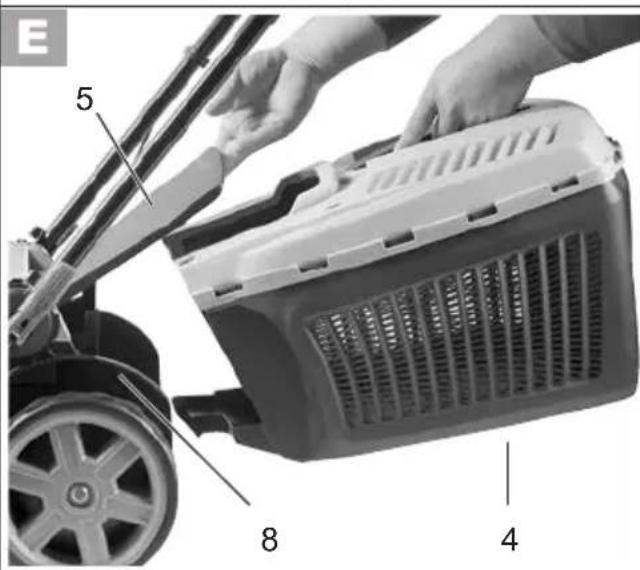

Grasfangkorb einhängen/ abnehmen ....16

Füllstandsanzeige 16

Schnitthöhe einstellen 16

Ein- und Ausschalten 17

Ladevorgang 17

Akku einsetzen/entnehmen .....18

Akku aufladen 18

Ladezustand des Akkus prüfen .....18

Verbrauchte Akkus 19

Arbeiten mit dem Gerät 19

Reinigung/Wartung ......19

Allgemeine Reinigungs- und Wartungsarbeiten ....19 Messer austauschen ....20

Lagerung 20

Entsorgung/Umweltschutz ......20

Garantie 21

Reparatur-Service ......22

Service-Center 22

Importeur 23

Ersatzteile/Zubehör ......23

Fehlersuche 24

Original EG-Konformitäts- erklärung ....45

Explosionszeichnung ....49

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist nur für das Mähen von Rasen- und Grasflächen im häuslichen Bereich bestimmt.

Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung

des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

• Akku-Rasenmäher und oberer Holm
• Unterer Holm
• Grasfangkorb (3-teilig)
• 2 Kabelhalter
• 2 Spannhebel mit Beilagscheiben zur Befestigung des unteren Holms
• 2 Spannhebel mit Beilagscheiben und Schrauben zur Befestigung des oberen Holms
• 2 Akkus
• Ladegerät
• Originalbetriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Funktionsbeschreibung

Der Akku-Rasenmäher besitzt ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehäuse, einem Sicherheitsschalter, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätzlich ist das Gerät 6-fach höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

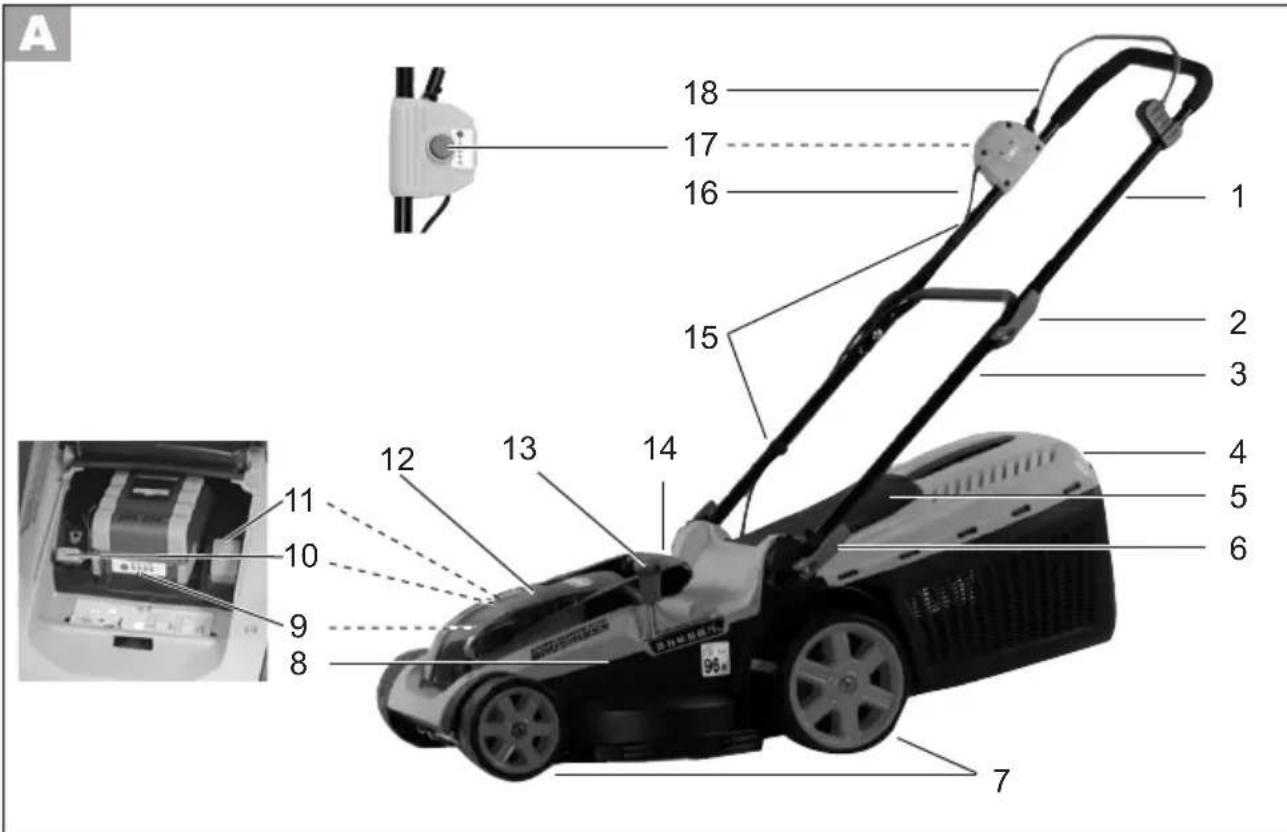

Übersicht

1 Oberer Holm

2 Spannhebel zur Befestigung des oberen Holms

3 Unterer Holm

4 Grasfangkorb

5 Prallschutz

6 Spannhebel zur Befestigung des unteren Holms

7 Räder

8 Gerätegehäuse

9 Akku

10 Kontaktschlüssel

11 Auswurftaste

12 Abdeckung

13 Hebel zur Schnitthöhenverstellung

14 Tragegriff

15 Kabelhalter

16 Gerätekabel

17 Entriegelungsknopf

18 Starthebel

19 Ladegerät

20 Messer

21 Messerschraube

22 Motorspindel

Technische Daten

Leerlaufdrehzahl n₀ ..... 3100 min ^-1

Schnittbreite 370 mm

Schnitthöhe ....25/35/45/55/65/75 mm

Schutzklasse ....III

Schutzart.....IPX1

Gewicht

(ohne Akku und Ladegerät) ...... 13,2 kg

Volumen Grasfangkorb 40 l

Schalldruckpegel

(L_pA) 82 dB(A); K_pA = 3 dB

Schallleistungspegel (LWA)

gemessen .... 93,9 dB(A); K_WA = 1,88 dB

garantiert 96 dB(A)

Vibration (a_h) ......≤2,5 m/s ² ; K=1,5 m/s ²

Anzahl der Batteriezellen 20

Nennspannung 36 V=

Kapazität 2600 mAh

Energie 93,6 Wh

Ladezeit ......ca. 1 h

Ladegerät ....40LFC15

Eingangsspannung/

Input ......220-240 V\~, 50 Hz, 1 A

Ausgangsspannung/

Output 40 V = 3 A

Schutzklasse ...... □ II

Schutzart.....IPXO

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden.

Alle Maße, Hinweise und Angaben dieser sind deshalb ohne Gewähr. Rechtsansprü-

che, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Lesen Sie die Betriebsanleitung auf merksam durch.

Verletzungsgefahr durch weggeschleuderte Teile.

Umstehende Personen von dem Gerät fernhalten.

Vorsicht - Scharle Schneidmesserl Fuße und Hände fernhalten. Verlet- zungsgefahrl

Motor ausschalten und Kontakt- schlüssel ziehen vor Einstellungs- oder Reinigungsarbeiten.

Tragen Sie Augen- und Gehör-

DE AT CH

Achtung! Betriebsanleitung lesen. Vor dem Mähen Kontaktstecker einstecken.

Ladezustandsanzeige

Bildzeikhen auf dem Akku:

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer oder ins Wasser.

Sie den Akku nicht über Zeit starker Sonneneinstrahl- und legen Sie ihn nicht auf bern ab (max. 45 °C).

sie Akkus an einer Altbatmelstelle ab, wo sie einer gerechten Wiederverwergeführt werden.

Lade zustandsanzeige

nifithor of the

Füllstandsanzeige am Grasfangkorb:

Füllstandsanzeige geöffnet: Grasfangkorb leer.

Füllstandsanzeige geschlossen: Grasfangkorb gefüllt.

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens ist das Gebot er-läutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Allgemeine Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorbereitung:

• Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
• Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder und Haustiere, in der Nähe sind. Kinder dürfen nicht mit dem Gerät spielen.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an ande-

ren Menschen oder deren Eigen- tum verantwortlich.

- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.

- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.

- Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Schutzeinrichtungen (z. B. Prallschutz oder Grasfangkorb), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

- Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

- Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller

geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

- Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.

Arbeiten mit dem Gerät:

Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr!

- Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.

- Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung.

- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

- Achten Sie beim Arbeiten auf einen sicheren Stand, insbeson-

DEATCH

dere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

- Führen Sie das Gerät nur im Schritttempo. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.

- Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Betriebsanleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.

- Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Griffiths so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.

- Arbeiten Sie nie ohne Grasfangkorb oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.

- Starten Sie den Motor nicht, wenn Sie vor dem Auswurfschacht stehen.

Achtung Gefahr! Messer läuft nach. Es besteht Verletzungsgefahr.

- Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mähenden Flächen gebracht wird.

- Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

- Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.

- Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und ändern Sie nicht die Reglereinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät

nicht für Zwecke, für die es nicht bestimmt ist.

- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

- Schalten Sie das Gerät aus, ziehen Sie den Sicherheitsschlüssel ab und entnehmen Sie den Akku. Vergewissern Sie sich, dass alle beweglichen Teile still stehen:

• immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird,
• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen,
• bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten,
• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten,
• falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.
• sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.
• suchen Sie das Gerät nach

eventuellen Beschädigungen ab.

- führen Sie die erforderlichen Reparaturen beschädigter Teile durch

- Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Stellen Sie sich nie vor die Grasauswurföffnung.

- Ziehen Sie den Stromkreisunterbrecher/Kontaktschlüssel immer wenn:

• Sie sich vom Gartengerät entfernen, vor dem Beseitigen von Blockierungen,
• wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten,
• nach der Kollision mit einem Fremdkörper. Überprüfen Sie das Gerät sofort auf Beschädigungen und lassen Sie es wenn notwendig reparieren,
• wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (unverzüglich prüfen!).

Wartung und Lagerung:

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser bewegt werden können.

DEATCH

- Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

- Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von uns ermächtigten Kunden-dienststellen ausgeführt werden.

- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

- Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.

- Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.

- Überprüfen Sie die Grasfang-einrichtung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.

- Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

Elektrische Sicherheit:

- Der Anschlussstecker des Ladegerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

- Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

Sorgfältiger Umgang mit und Gebrauch von Akkuwerkzeugen:

- Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art

von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

- Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

- Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

- Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Spezielle Sicherheitshinweise für Akkugeräte:

- Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie

den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.

- Laden Sie Ihre Batterien nur im Innenbereich auf, weil das Ladegerät nur dafür bestimmt ist. Gefahr durch elektrischen Schlag.

- Um das Risiko eines elektrischen Schlags zu reduzieren, ziehen Sie den Stecker des Ladegeräts aus der Steckdose heraus, bevor Sie es reinigen.

- Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab. Hitze schadet dem Akku und es besteht Explosionsgefahr.

- Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

- Öffnen Sie den Akku nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es besteht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frischluft und nehmen Sie bei Beschwerden zusätzlich ärztliche Hilfe in Anspruch.

- Verwenden Sie keine nicht wie- deraufladbaren Batterien. Das Gerät könnte beschädigt werden.

Richtiger Umgang mit dem Akkuladegerät:

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Ladegerät. Es besteht Brand- und Explosionsgefahr.

- Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker und lassen Sie es von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Benutzen Sie ein defektes Ladegerät nicht und öffnen Sie es nicht selbst. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes auf dem Ladegerät übereinstimmt. Es besteht die Gefahr eines elektrischen Schlags.

- Trennen Sie das Ladegerät vom Netz, bevor Verbindungen zum Elektrowerkzeug geschlossen oder geöffnet werden. So stellen Sie sicher, dass Akku und Ladegerät nicht beschädigt werden.

- Halten Sie das Ladegerät sauber und fern von Nässe und Regen. Benutzen Sie das Ladegerät niemals im Freien. Durch Verschmutzung und das Eindringen von Wasser erhöht sich das Risiko eines elektrischen Schlags.

- Das Ladegerät darf nur mit den zugehörigen Original-Akkus betrieben werden. Das Laden von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

- Vermeiden Sie mechanische Beschädigungen des Ladegerätes. Sie können zu inneren Kurzschlüssen führen.

- Das Ladegerät darf nicht auf brennbarem Untergrund (z. B. Papier, Textilien) betrieben werden. Es besteht Brandgefahr wegen der beim Laden auftretenden Erwärmung.

• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Laden Sie in dem Ladegerät keine nichtaufladbaren Batterien auf. Das Gerät könnte beschädigt werden.

Montage

• Führen Sie nur Arbeiten aus, die Sie sich selbst zutrauen.
• Bei Unsicherheiten wenden Sie sich an einen Fachmann oder direkt an unseren Service.

Unteren Holm montieren

1. Setzen Sie ein Ende des unteren Holmes (3) auf das Schraubgewinde am Gerätegehäuse auf.

2. Ziehen Sie die Enden des unter- ren Holmes (3) etwas auseinan- der und setzen Sie das andere Ende auf das Schraubgewinde am Gerätegehäuse auf. Die Nase zum Anzeigen der Winkelposition (3a) muss nach innen zeigen.

Sie können den unter Holm in 3 Winkelpositionen einrasten lassen (steil/mittel/flach).

1. Positionieren Sie die beiliegenden Unterlegscheiben (6a). Die gewölbten Seiten zeigen in Richtung Holm.

2. Drehen Sie die unteren Spannhebel (6) im Uhrzeigersinn auf.

3. Verriegeln Sie die Spannhebel (6), indem Sie diese in Richtung des unteren Holms (3) drücken. Die Spannhebel müssen so angezogen sein und so am Holm anliegen, dass ein Spannen mit mittlerer Kraft erfolgen kann. Wenn dies nicht gelingt, drehen Sie den Spannhebel weiter im Uhrzeigersinn oder lockern Sie ihn gegen den Uhrzeigersinn (siehe kleines Bild).

Oberen Holm montieren

1. Befestigen Sie den oberen Holm (1) mit den beiliegenden Schrauben (2b), den Unterlegscheiben (2a) und den oberen Spannhebeln (2) rechts und links am unteren Holm (3). Der Entriegelungsknopf (17) muss sich in Mährichtung rechts befinden. Es sind zwei Positionen möglich.

2. Drehen Sie die Spannhebel (2) im Uhrzeigersinn.

3. Verriegeln Sie die Spannhebel (2), indem Sie diese in Richtung Holm (3) drücken. Die Spannhebel müssen so am Holm anliegen, dass ein Spannen mit mittlerer Kraft erfolgen kann. Wenn dies nicht gelingt, drehen Sie den Spannhebel weiter im Uhrzeigersinn oder lockern Sie ihn gegen den Uhrzeigersinn (siehe kleines Bild).
4. Kabelhalter einklipsen: Klipsen Sie die Kabelhalter (15) am oberen (1) und unteren (3) Holm ein und fixieren Sie damit das Gerätekabel (16). Am Ende

DEATCH

des unteren Holms (3) können Sie das Gerätekabel (16) in einen bestehenden Kabelhalter durchführen.

Lösen Sie die Spannhebel (2+6) und klappen Sie den oberen Holm (1) und den unteren Holm (3) zusammen, damit das Gerät weniger Platz beansprucht. Die Gerätekabel dürfen dabei nicht eingeklemmt werden.

Grasfangkorb montieren

Tragen Sie zur Montage des Grasfangkorbes (4) Handschuhe, um Verletzungen zu vermeiden.

Siehe auch beiliegende Information zur Montage des Grasfangkorbs.

1. Stecken Sie die beiden Teile des Grasfangkorb-Unterteils (4a) zusammen.

2. Setzen Sie das Grasfangkorb-Oberteil (4b) auf das Grasfang-korb-Unterteil (4a). Es rastet in die dafür vorgesehenen Aussparungen des Oberteils ein.

Bedienung

Einstellungen am Gerät dürfen nur bei abgeschaltetem Motor und stillstehendem Messer vorgenommen werden. Es besteht die Gefahr von Personenschäden.

Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel (A 10) und warten Sie den Stillstand des Messers ab.

Grasfangkorb einhängen/abnehmen

1. Zum Einhängen des Grasfangkorbes (4) heben Sie den Prallschutz (5) an und hängen den Grasfangkorb (4) in beide Aufnahmen ein.

2. Klappen Sie den Prallschutz (5) auf den Grasfangkorb (4). Er hält den Grasfangkorb an richtiger Position.

3. Zum Abnehmen des Grasfang-korbes (4) heben Sie den Prallschutz (5) an und hängen den Grasfangkorb (4) aus. Klappen Sie den Prallschutz (5) an das Gerätegehäuse (8) zurück.

Mit dem Gerät darf nicht ohne Prallschutz oder Grasfangkorb gearbeitet werden. Es besteht Verletzungsgefahr.

Füllstandsanzeige

Seitlich am Grasfangkorb (4) ist eine Füllstandsanzeige (D 4c) angebracht.

Füllstandsanzeige geöffnet: Grasfangkorb leer

Füllstandsanzeige geschlossen: Grasfangkorb gefüllt

Schnitthöhe einstellen

Das Gerät besitzt 6 Positionen zur Einstellung der Schnitthöhe:

35 mm/25 mm - geringe Schnitthöhe 55 mm/45 mm - mittlere Schnitthöhe 75 mm/65 mm - große Schnitthöhe

1. Fassen Sie den Tragegriff (14) und heben Sie das Gerät an, bzw. drücken Sie das Gerät nach unten.

2. Greifen Sie den Hebel (13) zur Schnitthöhenverstellung und führen Sie ihn an der Rasterung vorbei auf die gewünschte Einstellung der Schnitthöhe.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 25 - 45 mm, bei einem Nutzrasen etwa 45 - 65 mm.

Für den ersten Schnitt in der Saison sollte eine große Schnitthöhe gewählt werden.

Ein- und Ausschalten

1. Stellen Sie das Gerät auf eine ebene Fläche.

2. Heben Sie die Abdeckung (12) am Gerätegehäuse an und schieben Sie den geladenen Akku (9) entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

3. Stecken Sie den Kontaktschlüssel (10) in die dafür vorgesehene Öffnung neben dem Akku (9).
4. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

1. Zum Einschalten betätigen Sie den Entriegelungsknopf

(17) und halten diesen, während Sie den Starthebel (18) drücken. Lassen Sie den Entriegelungsknopf los.

1. Zum Ausschalten lassen Sie den Starthebel (18) los.

Aufgrund des intelligenten Energie-managements läuft der Motor verzögert an.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Ladevorgang

Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Es besteht Verletzungsgefahr durch auslaufende Akkuflüssigkeit! Spülen Sie bei Augen- oder Hautkontakt die betroffenen Stellen mit Wasser oder Neutralisator und suchen Sie einen Arzt auf.

Laden Sie den Akku nur in trockenen Räumen auf. Die Außenfläche des Akkus muss sauber und trocken sein, bevor Sie das Ladegerät anschließen. Es besteht die Gefahr von Verletzungen durch Stromschlag.

Laden Sie den Akku nur mit beilie- gendem Ladegerät auf.

• Laden Sie den Akku vor dem ersten Gebrauch auf. Den Akku nicht mehrmals hintereinander kurz aufladen.
• Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Original-Akku, den Sie über den Kundendienst beziehen können.

DEATCH

• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz.
• Defekte, die aus unsachgemäßer Handhabung resultieren, unterliegen nicht der Garantie.

Akku einsetzen/entnehmen

Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel (A 10) und warten Sie den Stillstand des Messers ab.

1. Zum Einsetzen des Akkus (9) in das Gerät, schieben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

2. Zum Herausnehmen des Akkus (9) aus dem Gerät drücken Sie die Auswurftaste (11). Der Akku (9) rückt ein Stück aus der Führungsschiene. Ziehen Sie den Akku heraus.

Akku aufladen

Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel (A 10) und warten Sie den Stillstand des Messers ab.

Lassen Sie einen frisch entladenen Akku (9) ca. 15 Minuten abkühlen, bevor Sie ihn in das Ladegerät (19) einsetzen.

1. Nehmen Sie gegebenenfalls den Akku (9) aus dem Gerät.

2. Schieben Sie den Akku (9) auf das Ladegerät (19). Er rastet hörbar ein.

3. Schließen Sie das Ladegerät (19) an eine Steckdose an.

4. Nach erfolgtem Ladevorgang trennen Sie das Ladegerät (19) vom Netz.
5. Drücken Sie die Entriegelungstasten (9a) am Akku (9) und ziehen Sie den Akku (9) aus dem Ladegerät (19).

LED-Kontrollanzeigen:

• Die rote LED-Kontrollanzeige (19a) des Ladegerätes (19)
- leuchtet dauerhaft rot, wenn das Ladegerät an das Stromnetz ange- schlossen wird. Sie erlischt, wenn ein Akku eingesetzt ist.
- blinkt bei Störungen (z. B. Akku zu heiß).
• Die grüne LED-Kontrollanzeige (19b) des Ladegerätes (19)
- blinkt während des Ladevorgangs.
- leuchtet dauerhaft grün, wenn der Akku geladen ist.

Ladezustand des Akkus prüfen

Sie können den Ladezustand abfragen:

direkt am Akku (9) oder

am Entriegelungsknopf (A 17).

- Drücken Sie die Taste Die Anzahl der leuchtenden LEDs zeigt den Ladezustand des Akkus (A 9) an: Alle LEDs leuchten: Akku ist voll geladen.

1 LED leuchtet: Akku ist leer, bitte aufladen.

Verbrauchte Akkus

• Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der Akku (A 9) verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Ersatz-Akku, den Sie über den Kundendienst beziehen können.
• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz (siehe „Entsorgung/Umweltschutz“).

Arbeiten mit dem Gerät

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jedem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen.

Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestens einmal pro Woche gemäht.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.
• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.

- Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung/Wartung“ beschrieben.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Reinigung/Wartung

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von einer von uns ermächtigten Kunden-dienststelle durchführen. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel (A 10) und warten Sie den Stillstand des Messers ab.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie das Gerät nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungsbzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück von den Rädern, den

DEATCH

Lüftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden.

1. Drehen Sie das Gerät um.
2. Benutzen Sie feste Handschuhe und halten Sie das Messer (20) fest. Drehen Sie die Messerschraube (21) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels (SW13) von der Motorspindel (22).
3. Bauen Sie das neue Messer (20) in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer (20) richtig positioniert (siehe Bild J) und die Messerschraube (21) fest angezogen ist.

Lagerung

K Lösen Sie die Spannhebel (2+6) und klappen Sie den oberen Holm (1) und den unteren Holm (3) zusammen, damit das Gerät weniger Platz be-

ansprucht. Die Gerätekabel dürfen dabei nicht eingeklemmt werden.

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Nehmen Sie den Akku vor einer längeren Lagerung (z. B. Überwinterung) aus dem Gerät.
• Lagern Sie den Akku nur im teilgeladenen Zustand. Der Ladezustand sollte während einer längeren Lagerzeit 40-60% betragen (zwei LED-Leuchten der Ladezustands-Anzeige (19b) leuchten).
• Prüfen Sie während einer längeren Lagerungsphase etwa alle 3 Monate den Ladezustand des Akkus und laden Sie bei Bedarf nach.
• Lagern Sie den Akku zwischen 10 °C bis 25 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

• Geben Sie das Gerät und das Ladegerät an einer Verwertungsstelle ab.
• Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.
• Entsorgen Sie Akkus nach den lokalen Vorschriften. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können

DEATCH

(z. B. Akku, Messer, Messerschraube) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 282231) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie

portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 282231

AT

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 282231

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 282231

Importeur

Bitte beachten Sie, dass die folgende

Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzly-service.eu

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 22/23). Halten Sie die unten genannten Bestellnummern bereit.

Position Position Bezeichnung Betriebs- Explosions- anleitung zeichnung
Bestell-Nr.

A 1 1.2 Oberer Holm			91104405
A 2 21 Spannhebel zur Befestigung des oberen Holms (Set)			91104410
A 3 22 Unterer Holm			91104412
A 4	2	Grasfangkorb	91104406
A 6		Spannhebel zur Befestigung des unteren Holms
	4	Set links	91104407
	17	Set rechts	91104411
A 7		Räder
	12	Vorderrad Set	91104408
	16	Hinterrad Set	91104409
A 9	24	Akku 36 V	80001203
I 19	25	Ladegerät EU	80001201
J 20	9	Ersatzmesser Set	13700228

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Akku (A 9) entladen	Akku Ladezustand prüfen, Akku aufladen
	Akku (A 9) nicht einge-setzt	Akku einsetzen
	Entriegelungsknopf (A 17) oder Starthebel (A 18) defekt	Reparatur durch Service-Center
	Kohlebürsten abgenutzt
	Motor defekt
	Gras zu lang	Größere Schnitthöhe einstellen. Durch Drücken des oberen Holm (A 1) die Vorderräder leicht anheben.
Motor setzt aus	Blockierung durch Fremdkörper	Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer	Schnitthöhe zu niedrig Größere Schnitthöhe einstellen
	Messer (J 20) stumpf	Messer schleifen lassen oder austauschen
	Messerbereich verstopft Gerät reinigen
	Messer (J 20) falsch montiert	Messer korrekt einbauen
Messer rotiert nicht	Messer (J 20) durch Gras blockiert	Gras entfernen
	Messerschraube (J 21) locker	Messerschraube festziehen
Abnorme Geräusche, Klappern oder Vibrati-onen	Messerschraube (J 21) locker	Messerschraube festziehen
	Messer (J 20) beschädigt	Messer austauschen

Contents

Introduction ......25

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzly-service.eu

Hiermit bestätigen wir, dass der Akku-RasenmäherBaureihe FRMA 36/2 B1Seriennummer 201611000001-201702003936folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG • 2005/88/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008EN 60335-1:2012/A11:2014 • EN 60335-2-77:2010 • EN 62233:2008EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 60335-2-29:2004/A2:2010
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel:Garantiert: 96 dB(A);Gemessen: 93,9 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI/2000/14/EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY28.02.2017	Volker LappasDokumentationsbevollmächtigter

*Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Explosionszeichnung • Exploded Drawing

FRMA 36/2 B1

TStockstädterTstraßeTr oT

DE| s r TGroßostheim

GERMANYT

Stand|der|Informationen|·|Last|Information|Update

pr TnTr op T·TIdentnlNorBT rot po pr r op ll
