Produkttyp	Hoteltaster Außenstelle (Hotel-Display)
Marke	JUNG
Modell	ACUKO6M24
Spannungsversorgung	24 V AC/DC
Funktionen	Auswahl „Nicht stören“ und „Zimmer reinigen“
LED-Anzeigen	Rot (Nicht stören), Grün (Zimmer reinigen)
Klingelfunktion	Nicht vorhanden (ohne Klingel)
Relaisanschluss	Nicht vorgesehen
Montageart	Unterputz
Schutzart	IP20
Umgebungstemperatur	-5 °C bis +45 °C (typisch)
Anschlussart	Schraubklemmen (geschätzt)
Material	Kunststoff (Thermoplast)
Farbe	Reinweiß (ähnlich JUNG-Standard)
Lieferumfang	1x Hotelabdeckung Außenstelle, 1x Bedienungsanleitung
Besondere Hinweise	Bei Verwendung kurzer Leitungen (< 1 m) LED-Störungen vermeiden; Geräte auf gegenüberliegende Wandseiten montieren; keine zusätzlichen Geräte anschließen.

Häufig gestellte Fragen - ACUKO6M24 JUNG

Wie schließe ich den Hoteltaster ACUKO6M24 an?

Der Anschluss erfolgt gemäß den Schaltbildern in der Bedienungsanleitung. Für die 24-V-Version ohne Klingel (Bild 2) wird der Hoteltaster direkt an die 24-V-Versorgung angeschlossen. Achten Sie auf die korrekte Polarität und verwenden Sie kurze Leitungen (< 1 m), um LED-Störungen zu vermeiden.

Welche Spannung benötigt das Gerät?

Das Modell ACUKO6M24 arbeitet mit 24 V AC/DC. Es ist für den Einsatz in Hotelschalter-Systemen mit 24 V ausgelegt.

Was bedeuten die roten und grünen LEDs?

Die rote LED (RD) zeigt den Status „Nicht stören“ an, die grüne LED (GN) zeigt „Zimmer reinigen“ an. An der Außenstelle leuchten die LEDs entsprechend dem Signal der Innenstelle.

Kann ich eine Klingel anschließen?

Nein, das Modell ACUKO6M24 ist die Variante ohne Klingel. Eine Klingelfunktion ist nicht vorgesehen. Für eine Klingel benötigen Sie die Version mit Klingel (z.B. 531KO..EUM24).

Was ist der Unterschied zwischen 24V und 230V Version?

Die 24-V-Version (ACUKO6M24) arbeitet mit Kleinspannung und benötigt keinen Isolierschlauch. Die 230-V-Version erfordert eine sichere Trennung durch Isolierschlauch und ist für den direkten Netzanschluss geeignet. Die Funktionen sind identisch.

Wie deaktiviere ich die Klingelfunktion?

Da dieses Modell keine Klingelfunktion hat, ist keine Deaktivierung nötig. Bei Modellen mit Relais wird die Klingel bei Auswahl „Nicht stören“ deaktiviert (bei geschlossenem Relais) oder bleibt aktiv (ohne Relais).

Was tun, wenn die LEDs nicht leuchten?

Überprüfen Sie die Spannungsversorgung und die Leitungen. Verwenden Sie kurze Leitungen (< 1 m) und montieren Sie die Geräte auf gegenüberliegenden Wandseiten. Schließen Sie keine zusätzlichen Geräte an. Bei anhaltenden Störungen wenden Sie sich an den Kundendienst.

Kann ich das Gerät in einer 230V Anlage verwenden?

Nein, das Modell ACUKO6M24 ist ausschließlich für 24 V AC/DC ausgelegt. Für 230 V verwenden Sie die entsprechende Variante (z.B. ..CUKO5M230). Ein falscher Anschluss kann das Gerät zerstören.

Welche Kabelquerschnitte sind erforderlich?

Die Bedienungsanleitung gibt keine spezifischen Querschnitte an. Üblich sind Querschnitte von 0,5 mm² bis 1,5 mm² für die Kleinspannungsleitung. Verwenden Sie geeignete Adern für den sicheren Anschluss.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Gerät bei oder kann kostenlos als PDF auf notice-facile.com heruntergeladen werden. Suchen Sie nach JUNG ACUKO6M24.

BEDIENUNGSANLEITUNG ACUKO6M24 JUNG

Hotelschalter, Innenstelle Hoteltaster, Außenstelle

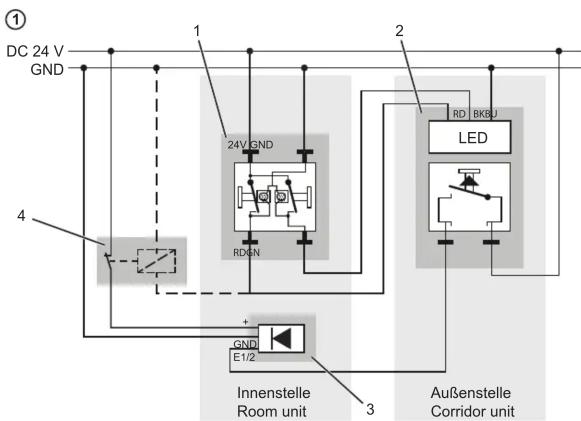

24 V mit Klingel und optionalem Relais

Bild 1:

1 505KO5VEUM24.

2 531KO..EUM24..

3 ..567-G3

4 Relais (Schalter)

i Relais: Steuerspannung 24 V, Öffner, potentialfrei

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (RD) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK)

Klingelfunktion

i Mit Relais:

Bei Auswahl „Nicht stören“ ist die Klingelfunktion deaktiviert.

i Ohne Relais:

Bei Auswahl „Nicht stören“ ist die Klingelfunktion aktiviert.

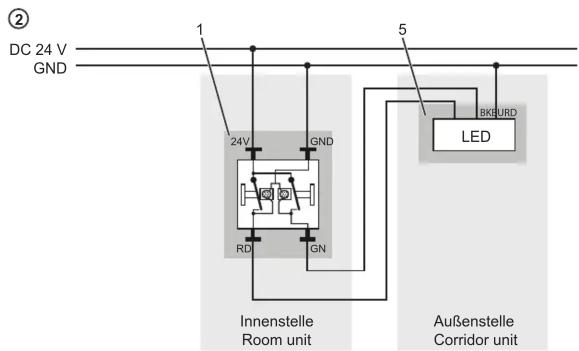

24 V ohne Klingel

Bild 2:

1 505KO5VEUM24..

5 ..CUKO..M24..

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (RD) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK)

Hotel-Display

Hotelschalter, Innenstelle

Art.-Nr.: 505KO5VEUM.

Hoteltaster, Außenstelle

Art.-Nr.: 531KO..EUM.

Hotelabdeckung, Außenstelle

Art.-Nr.: ..CUKO..M..

DE GB

ALBRECHT JUNG GMBH & CO. KG

Volmestraße

58579 Schalksmühle

GERMANY

Telefon: [phone]

Telefax: [phone]

[e-mail]

www.jung.de

28.09.2022 0024019003

GB

AC 230 V\~ with bell and optional relay

Fig. 3

6 505KO5VEUM230..

7 531KO5EUM230..

8 Insulating hose

9 ..567-G3.

10 Relay (switch)

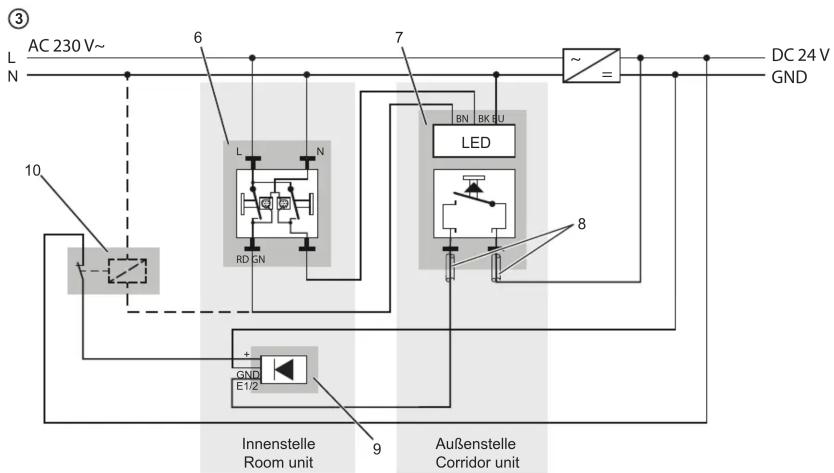

AC 230 V\~ mit Klingel und optionalem Relais

Bild 3:

6 505KO5VEUM230..

7 531KO5EUM230..

8 Isolierschlauch

9 ..567-G3.

10 Relais (Schalter)

i Relais: Steuerspannung AC 230 V, Öffner, potentialfrei

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (BN) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK) - Klingelfunktion

i Mit Relais: Bei Auswahl „Nicht stören“ ist die Klin- gelfunktion deaktiviert.

i Ohne Relais: Bei Auswahl „Nicht stören“ ist die Klin- gelfunktion aktiviert.

i Innerhalb der Gerätedose sind alle Leitungen, die Kleinspannungen führen, mit Isolierschlauch zu versehen, um die sichere Trennung zu gewährleisten.

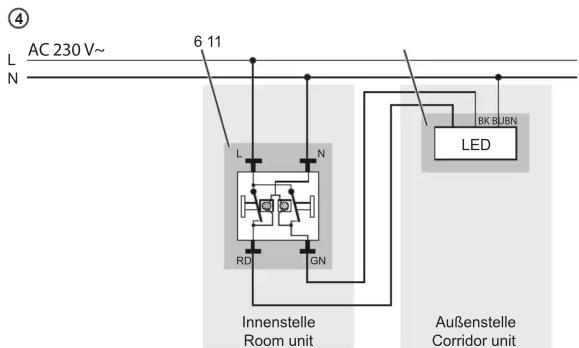

AC 230 V\~ ohne Klingel

Bild 4:

6 505KO5VEUM230..

11 ..CUKO5M230.

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (BN) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK)

i Funktionsstörungen der LEDs können durch die Verwendung kurzer Leitungen (< 1 m) vermieden werden. Geräte auf gegenüberliegende Seiten der Wand montieren. Keine zusätzlichen Geräte anschließen.
