BEDIENUNGSANLEITUNG LSCUKO6M24 JUNG

Hotelschalter, Innenstelle Hoteltaster, Außenstelle

24 V mit Klingel und optionalem Relais

Bild 1:

1 505KO5VEUM24.

2 531KO..EUM24..

3 ..567-G3

4 Relais (Schalter)

i Relais: Steuerspannung 24 V, Öffner, potentialfrei

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (RD) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK)

Klingelfunktion

i Mit Relais:

Bei Auswahl „Nicht stören“ ist die Klingelfunktion deaktiviert.

i Ohne Relais:

Bei Auswahl „Nicht stören“ ist die Klingelfunktion aktiviert.

24 V ohne Klingel

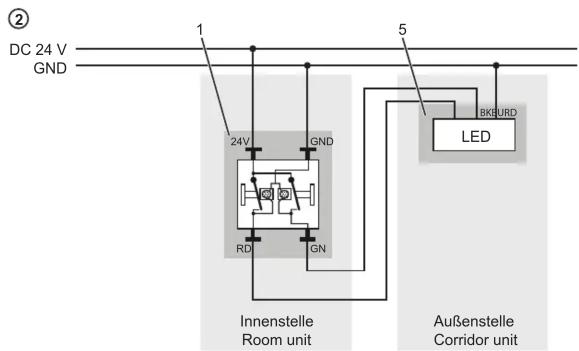

Bild 2:

1 505KO5VEUM24..

5 ..CUKO..M24..

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (RD) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK)

Hotel-Display

Hotelschalter, Innenstelle

Art.-Nr.: 505KO5VEUM.

Hoteltaster, Außenstelle

Art.-Nr.: 531KO..EUM.

Hotelabdeckung, Außenstelle

Art.-Nr.: ..CUKO..M..

DE GB

ALBRECHT JUNG GMBH & CO. KG

Volmestraße

58579 Schalksmühle

GERMANY

Telefon: [phone]

Telefax: [phone]

[e-mail]

www.jung.de

28.09.2022 0024019003

GB

AC 230 V\~ with bell and optional relay

Fig. 3

6 505KO5VEUM230..

7 531KO5EUM230..

8 Insulating hose

9 ..567-G3.

10 Relay (switch)

AC 230 V\~ mit Klingel und optionalem Relais

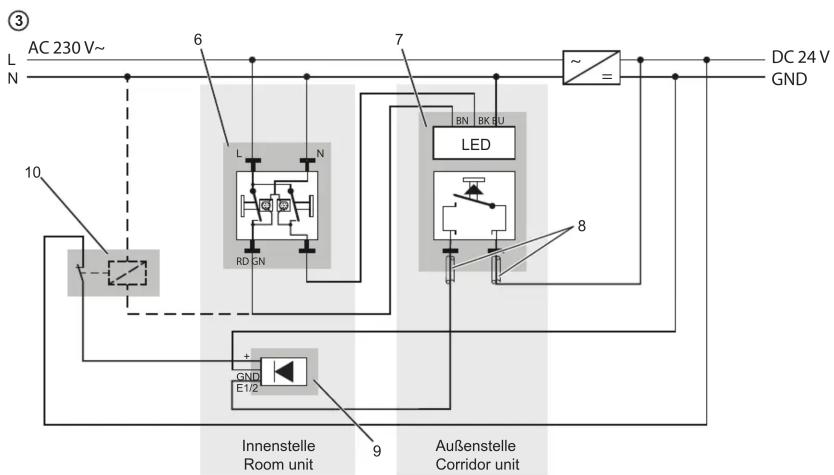

Bild 3:

6 505KO5VEUM230..

7 531KO5EUM230..

8 Isolierschlauch

9 ..567-G3.

10 Relais (Schalter)

i Relais: Steuerspannung AC 230 V, Öffner, potentialfrei

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (BN) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK) - Klingelfunktion

i Mit Relais: Bei Auswahl „Nicht stören“ ist die Klin- gelfunktion deaktiviert.

i Ohne Relais: Bei Auswahl „Nicht stören“ ist die Klin- gelfunktion aktiviert.

i Innerhalb der Gerätedose sind alle Leitungen, die Kleinspannungen führen, mit Isolierschlauch zu versehen, um die sichere Trennung zu gewährleisten.

AC 230 V\~ ohne Klingel

Bild 4:

6 505KO5VEUM230..

11 ..CUKO5M230.

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (BN) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK)

i Funktionsstörungen der LEDs können durch die Verwendung kurzer Leitungen (< 1 m) vermieden werden. Geräte auf gegenüberliegende Seiten der Wand montieren. Keine zusätzlichen Geräte anschließen.
