V850 Platinum - Computer-Netzteil COOLER MASTER - Kostenlose Bedienungsanleitung

Produkttyp	Netzteil
Modell	V850 Platinum
Artikelnummer	MPZ-8501-AFBAPV
ATX-Version	ATX 12V
Abmessungen (L x B x H)	201,2 x 150 x 86 mm
Nettogewicht	3,096 kg
Bruttogewicht	3,719 kg
Eingangsspannung	100-240 V
Eingangsfrequenz	50-60 Hz
Effizienz (typisch)	92 %
80 PLUS-Zertifizierung	Platinum
Lüftergröße	135 mm
Lüfterlager	TBB (Twin Ball Bearing)
Betriebstemperatur	0-50 °C
MTBF	>100.000 Stunden
Schutzfunktionen	OVP, OPP, SCP, OCP, UVP, OTP
Anschlüsse	ATX 24-Pin (1), EPS 4+4-Pin (1), EPS 8-Pin (1), SATA (12), PCI-e 6+2-Pin (6), Peripherie 4-Pin (4), FDD (1)
Gesamtleistung	850 W
Garantie	10 Jahre
Hauptfunktionen	80 PLUS Platinum, TRM, LLC-Resonanzwandler, DC-DC-Technologie, Einzel-/Mehrschienen-Schalter, 16 AWG PCI-e-Kabel
Reinigung und Pflege	Mit einem trockenen Tuch abwischen; keine Flüssigkeiten verwenden.
Sicherheit	Umfassender Schutz vor Überstrom, Überspannung, Kurzschluss, Übertemperatur und Unterspannung.
Ersatzteile und Reparierbarkeit	Kabel und Halterungen separat erhältlich; Lüfter und interne Komponenten nicht austauschbar.

Häufig gestellte Fragen - V850 Platinum COOLER MASTER

Wie installiere ich das Cooler Master V850 Platinum Netzteil?

Schalten Sie den PC aus und trennen Sie ihn vom Strom. Entfernen Sie das alte Netzteil, schließen Sie die modularen Kabel an das Netzteil an und verbinden Sie sie mit den Komponenten. Achten Sie auf korrekte Ausrichtung der Stecker.

Welche Kabel sind im Lieferumfang enthalten?

Im Lieferumfang sind ein ATX 24-Pin-Kabel, ein EPS 4+4-Pin-Kabel, ein EPS 8-Pin-Kabel, sechs PCI-e 6+2-Pin-Kabel, zwölf SATA-Kabel, vier Peripherie-4-Pin-Kabel und ein FDD-Adapter enthalten.

Was ist der Einzel-/Mehrschienen-Schalter und wie verwende ich ihn?

Der Schalter auf der Rückseite des Netzteils ermöglicht die Umschaltung zwischen Single-Rail (eine 12V-Schiene) und Multi-Rail (mehrere 12V-Schienen). Multi-Rail bietet mehr Schutz vor Überstrom, Single-Rail kann für hohe Lasten besser geeignet sein.

Wie effizient ist das V850 Platinum?

Das Netzteil ist 80 PLUS Platinum zertifiziert und erreicht eine typische Effizienz von 92 %. Das bedeutet weniger Energieverlust und geringere Wärmeentwicklung.

Ist der Lüfter immer eingeschaltet?

Nein, das Netzteil verfügt über den Thermal Regulation Mode (TRM). Der Lüfter dreht sich bis zu 60 % Last mit konstanter, leiser Geschwindigkeit und kann bei sehr geringer Last sogar stillstehen.

Kann ich das Netzteil in jedem Gehäuse verbauen?

Das Netzteil hat die Standardgröße ATX (201,2 x 150 x 86 mm). Es passt in die meisten ATX-Gehäuse. Überprüfen Sie vor dem Kauf die maximal zulässige Netzteillänge Ihres Gehäuses.

Welche Garantie habe ich auf das Netzteil?

Cooler Master gewährt eine 10-jährige eingeschränkte Herstellergarantie ab Kaufdatum. Registrieren Sie Ihr Produkt auf der Herstellerseite für den Garantieservice.

Wie schütze ich das Netzteil vor Überspannung?

Das Netzteil verfügt über integrierte Schutzschaltungen: OVP (Überspannungsschutz), OPP (Überleistungsschutz), SCP (Kurzschlussschutz), OCP (Überstromschutz), UVP (Unterspannungsschutz) und OTP (Übertemperaturschutz). Zusätzlich wird ein Überspannungsschutzstecker empfohlen.

Kann ich die Kabel nachrüsten?

Ja, das Netzteil ist vollmodular. Sie können Ersatzkabel oder individuelle Kabel von Cooler Master oder Drittanbietern erwerben. Achten Sie auf Kompatibilität mit dem V850 Platinum.

Wie reinige ich das Netzteil?

Trennen Sie das Netzteil vom Strom. Verwenden Sie Druckluft oder ein trockenes Tuch, um Staub aus den Lüftungsschlitzen zu entfernen. Verwenden Sie keine Flüssigkeiten, da diese Kurzschlüsse verursachen können.

BEDIENUNGSANLEITUNG V850 Platinum COOLER MASTER

POWER UP

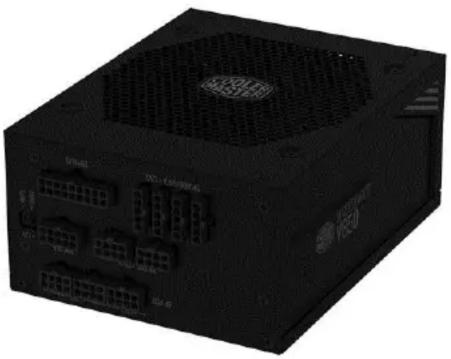

Black computer power supply unit with ventilation grille and ports (no visible text or symbols)

FEATURES

80 PLUS Platinum Certified : This certification guarantees a typical efficiency of 92% under normal operating conditions.

Thermal Regulation Mode (TRM): TRM regulates the temperature of the PSU by keeping a constant and quiet fan speed up to 60% of maximum load.

Performance Driven Topology : The full-bridge LLC resonant converter and DC-DC technology offer reliable and stable voltage outputs for safer, more reliable performance and higher efficiency.

Single/Multi-Rail Switch : Built in rail switch allows users to change between multi and single rail power output settings.

16 AWG PCI-e Cables : The thicker 16 AWG PCI-e cables allow for higher currents, thereby improving both efficiency and safety.

10 Year Warranty : This unit comes with a standard limited manufacturing warranty of 10 years from the date of purchase.

PACKAGE INFORMATION

Cable Type	EAN	UPC
AU	4719512071717	884102044212
BR	4719512071724	884102044229
EU	4719512071694	884102044199
IN	4719512071687	884102044182
P	4719512071755	884102044250
KR	4719512071731	884102044236
ST	4719512071700	884102044205
TW	4719512071748	884102044243
UK	4719512071670	884102044175
JS	4719512071663	884102044168
WO	4719512071762	884102044267

Nett Weight	3.096 kg / 6.826 lb
Gross Weight	3.719 kg / 8.199 lb
Package Dimensions	355 x 208 x 130mm (13.98 x 8.19 x 5.12")
Carton Dimensions	410 x 370 x 235mm (16.14 x 14.57 x 9.25")
Unit / Carton	3 pcs
Carton / Pallet	24 pcs

The V Platinum series promises high-end performance for every type of PC user. This vanguard of power supply innovation and development offers an 80 PLUS Platinum efficiency certification, full-modular cabling, 100% Japanese capacitors, a high operating temperature of 50°C, and a hardware based single/multi rail switch. Add on the 10 year warranty and you have a PSU that won't disappoint even the most seasoned system integrators and PC builders. For highly efficient, quiet operation, you simply can't go wrong with the V Platinum.

SPECIFICATIONS

Product Name		V850 Platinum
Item Code		MPZ-8501-AFBAPV
ATX Version		ATX 12V
PFC		Active PFC
Input Voltage		100-240V
Input Current		12-6A
Input Frequency		50-60Hz
Dimensions (L x W x H)		201.2 x 150 x 86mm
Fan Size		135mm
Fan Bearing		TBB
Efficiency		92% @ Typical Load
80 PLUS Rating		80 PLUS Platinum
ErP 2014 Lot 3		Yes
Operating Temperature		0~50°C
MTBF		>100,000 hours
Protections		OVP / OPP / SCP / OCP / UVP / OTP
Regulatory		cTUVus, TUV, CE, CCC, FCC, EAC, RCM, BSMI, KC
Connectors	ATX 24 Pin	1
	EPS 4+4 Pin	1
	EPS 8 Pin	1
	SATA	12
	Peripheral 4 Pin	4
	FDD	1
	PCI-e 6+2 Pin	6

AC INPUT	100-240V~ 12-6A 50-60Hz
DC OUTPUT	+3.3V	+5V	+12V1	+12V2	-12V	+5Vstb
	25A	25A	35.2A	35.2A	0.5A	3A
TOTAL POWER	130W		844W		6W	15W
	850

FEATURES

Thermal Regulation Mode (TRM) keeps the V Platinum quiet and stable by maintaining a constant fan speed up to 60% of the maximum load.

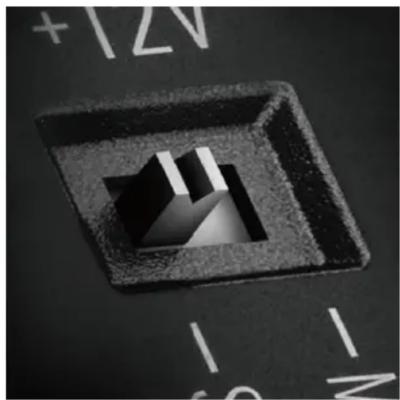

Close-up of a black square button with a 3D geometric cutout, placed on a dark surface with partial numbers and symbols (no readable text or labels)

The hardware based rail switch allows you to alter the PSU from single to multiple rails in order to tailor the unit's performance to your needs.

The thicker 16 AWG PCI-e cables allow for higher currents, because they have a higher heat tolerance, thereby improving efficiency and safety.
