Produkttyp	Akku-Block für unterbrechungsfreie Stromversorgung (USV)
Marke	Block
Modell	PVA 24/3
Kapazität	24 Vdc / 3,2 Ah
Abmessungen (B x H x T)	76 x 167 x 174 mm (ohne Anschlussstecker)
Gewicht	4,2 kg
Ladespannung	26 bis 29,5 Vdc
Kurzschlussschutz	interne 15 A FKS
Temperatursensor	integrierter NTC (Typ K164, 4K7)
Anschlüsse	WAGO Multistackersystem, Serie 231, max. 2,5 mm², 4-polig
Montage	Tragschienenmontage (DIN EN 60715) oder Direktverschraubung, drei Montagemöglichkeiten
Schutzart	IP20
Prüfspannung	500 Vdc (Klemmen zum Gehäuse)
Umgebungstemperatur	-10 °C bis +40 °C
Lagertemperatur	-25 °C bis +50 °C
Luftfeuchtigkeit	30 bis 85 % relative Feuchte, keine Betauung
Zulassungen	VdS geprüft; UL vorbereitet (UL 60950, UL 508)
Bestellnummer	PVA 24/3,2 Ah
Verpackung	Einzelverpackung im Karton
Kühlart	Selbstkühlung durch natürliche Konvektion bei vertikaler Einbaulage
Bauart	Gekapselt für Einbau im Schaltschrank
Sicherheitshinweise	Vor Installation spannungsfrei montieren; Mindestabstand 10 mm zu benachbarten Teilen einhalten

Häufig gestellte Fragen - PVA 24/3 Block

Wie installiere ich den PVA 24/3 Akku-Block?

Die Montage kann auf einer Tragschiene TS35 (DIN EN 60715) oder durch Direktverschraubung erfolgen. Es stehen drei Montagemöglichkeiten zur Verfügung: mit Schließnocke, mit PV-Halterungen oder über Laschen an der Rückseite. Vor der Installation ist das Gerät spannungsfrei zu schalten.

Welche Schutzart hat das Gerät?

Das Gerät hat die Schutzart IP20 nach EN 60529, was bedeutet, es ist gegen Eindringen von festen Fremdkörpern mit einem Durchmesser von ≥12,5 mm geschützt, aber nicht gegen Wasser.

Wie hoch ist die Kapazität des Akku-Blocks?

Die Kapazität beträgt 24 Vdc / 3,2 Ah.

Kann der PVA 24/3 mit anderen PVUA-Modulen kombiniert werden?

Ja, der Akku-Block wird in Verbindung mit dem Akkumanagementsystem PVUA 24/24/10 zur Erzeugung einer unterbrechungsfreien 24 Vdc Systemspannung verwendet.

Welche Umgebungstemperatur ist für den Betrieb zulässig?

Die zulässige Umgebungstemperatur beträgt -10 °C bis +40 °C. Bei Lagerung sind -25 °C bis +50 °C erlaubt.

Wie schwer ist das Gerät?

Das Gewicht beträgt 4,2 kg.

Welche Kabelquerschnitte sind für die Anschlüsse zugelassen?

Die Anschlüsse verwenden das WAGO Multistackersystem Serie 231 und akzeptieren Leiterquerschnitte bis maximal 2,5 mm².

Ist der Akku-Block VdS-geprüft?

Ja, die Akkumulatoren sind VdS geprüft. Zulassungen nach UL (UL 60950, UL 508) sind vorbereitet.

Welche Sicherheitsmaßnahmen sind vor der Installation zu beachten?

Das Betriebsmittel ist vor unzulässiger Beanspruchung zu schützen. Montage und Verdrahtung immer im spannungsfreien Zustand durchführen. Einen Mindestabstand von 10 mm zu benachbarten Teilen einhalten, um die Kühlung nicht zu behindern.

Wie erfolgt die Kühlung des Geräts?

Die Kühlung erfolgt durch Selbstkühlung mittels natürlicher Konvektion bei vertikaler Einbaulage (Kühlart AN).

BEDIENUNGSANLEITUNG PVA 24/3 Block

BLOCK Transformatoren-Elektronik GmbH & Co. KG

Max-Planck-Straße 36–46

27283 Verden

Germany

Phone [phone]

Fax [phone]

[e-mail]

www.block-trafo.de

www.pv400.de

Technische Änderungen vorbehalten. Subject to change.

Sicherheitsmaßnahmen vor der Installation

Das Betriebsmittel ist vor unzulässiger Beanspruchung zu schützen. Insbesondere dürfen bei Transport und Handhabung keine Bauelemente verbogen und/oder Isolationsabstände verändert werden. Die Berührung elektrischer Bauelemente und Kontakte ist zu vermeiden. Betriebsmittel immer im spannungsfreien Zustand montieren und verdrahten. Die Produktbeschreibung und die technischen Hinweise in unserem Hauptkatalog sowie die Aufschriften am Betriebsmittel und auf dem Typenschild sind zu beachten.

Installation

Die Installation ist entsprechend den örtlichen Gegebenheiten, einschläggen Vorschriften (z. B. VDE (0100), nationalen Unfallverhütungsvorschriften (z. B. UVV-VBG4 bzw. BVG A2) und den anerkannten Regeln der Technik durchzuführen. Dieses elektrische Betriebsmittelste ist eine Komponente, die zum Einbau in elektrische Anlagen oder Maschinen bestimmt ist und erfüllt die Anforderungen der Niederspannungssrichtlinie (73/23/ EWG). Der geforderte Mindestabstand von 10 mm zu benachbarten Teilen ist unbedingt einzuhalten, um die Kühlung nicht zu behindern! Bei Einbau in Maschinen ist die Aufnahme des bestimmungsgemäßen Betriebes solange untersagt, bis festgestellt wurde, dass die Maschine den Bestimmungen der Maschinenrichtlinie (89/392/EWG) entspricht; EN 60204 ist zu beachten. Die Aufnahme des bestimmungsgemäßen Betriebes ist nur bei Einhaltung der EMV-Richtlinie (89/336/EWG) erlaubt. Die Einhaltung der durch die EMV-Gesetzgebung geforderten Grenzwerte liegt in der Verantwortung des Herstellers der Anlage oder Maschine.

Anschluss

Um Verwechslungen mit anderen Anschlüssen zu vermeiden, verwenden Sie ausschließlich die mitgelieferten Stecker.

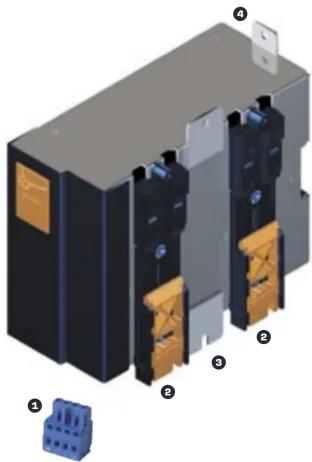

① Anschluss: siehe Anschlussplan rechts.

Montage:

2 PVA mit geöffneter Schließnocke (2a) im rechten Winkel auf die Tragschiene TS35 setzen. Befestigung mit Schraubendreher im Uhrzeigersinn schließen(2b). Für diese Befestigungsvariante bedarf es im Schaltschrank mehr Platz, da das Gerät längs eingebaut wird.

3 Montage mit der Befestigungsmöglichkeit zwischen den beiden PV-Halterungen. Für diese Befestigungsvariante bedarf es im Schaltschrank mehr Platz, da das Gerät längs eingebaut wird.

4 Platzsparende Montage durch die beiden Laschen an der Rückseite.

Installation

Technical details	Akku-Block für die Unterbrechungsfreie Stromversorgung PVUA für TS35-Schienenmontage oder Schraubbesfestigung
	Accumulator block for the uninterruptible power supply PVUA for mounting on DIN 35 mm rails or screw mounting.

Sicherheit Safety	Akkumulatoren VdS geprüft accumulator is tested to VdS
Zulassungen Approvals
UL (vorbereitet) UL (Pending)	UL 60950 (CSA C22.2/No.60950) UL 60950 (CSA C22.2/No.60950)
UL (vorbereitet) UL (Pending)	UL 508 (CSA C22.2/No.14-95) UL 508 (CSA C22.2/No.14-95)
Umwelt Environment
Umgebungstemperatur Ambient temperature	-10^ C bis +40^ C -10^ C to +40^ C
Lagertemperatur Storage -25^ C bis +50^ C -25^ C to +50^ C
KühlartCooling	Selbstkühlung durch natürliche Konvektion bei vertikaler EinbaulageAN (Natural air convection cooling)
Zulässige LuftfeuchtigkeitAllowable humidity	30 bis 85% relative Feuchte, keine Betauung zulässig30 to 85% relative humidity with no dew

Sicherheit und Schutz Safety and protection

Prüfspannung HV test voltage 500 Vdc (Klemmen zum Gehäuse) 500 Vdc (terminals to enclosure)
BauartConstruction	gekapselt, für den Einbau im Schaltschrankenclosed for installation in switching cabinets
Schutzart. Protection index IP 20 (nach EN 60529) IP 20 (to EN 60529)

S. H. A. S. C. D. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X. Y. Z. A. B. C. D. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X. Y. Z. A. B. C. D. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X. Y. B. A. C. D. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X. Y. Z. A. B. C. D. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X. Y. A. B. C. D. E. F. G. H. I. J. K. L. M

Elektrische Daten Electrical ratings
Kapazität: Capacity	24 Vdc / 3,2 Ah 24 Vdc / 3,2 Ah
Ladespannung Charging voltage	26 bis 29,5 Vdc 26 to 29,5 Vdc
Kurzschlussschutz Short-circuit protection	durch interne 15 A FKS through internal 15 A FKS
Temperatensor sensor Temperature sensor	K164, 4K7 K164, 4K7
Temperatgerguführe AkkuladespannungTemperature controlled charging current	mit internem NTC (type K164 4K7) 27,5 Vdc bei 25° C mit PVUA 24/24-10with an integrated NTC (type K164K7) 27,5Vdc at 25° C with the PVUA 24/24-10
Anschlüsse: WAGO MultistackersystemTerminals: WAGO multi plug system	WAGO Serie 231, max 2,5 mm2, 4-pol. Belegung: +;NTC, NTC, -WAGO series 231, max 2,5 mm2, 4 pole configuration: +;NTC, NTC, -

Easesor 6.1.2: Easesor 6.1.3: Than 6.1.4: Than 6.1.5: Than

Sonstiges Various
BefestigungMounting	Tragschienenmontage (DIN EN 60715:2001-09) mit drei Montagemöglichkeiten oder Direktverschraubung rail mounting (DIN EN 60715:2001-09) with three* possible varieties or direct screw mounting
Verpackung Packing	Einzelverpackung im Karton single packed in carton
Maße B x H x T (ohne Anschlussstecker)Dimensions width x height x depth	76 x 167 x 174 mm76 x 167 x 174 mm
Gewicht Weight	4,2 kg 4,2 kg
Bestellnummer Order no.	PVA 24/3,2 Ah

Funktionen und Anwendungsbereiche

Das Akku-Modul PVA 24/3,2 Ah wird in Verbindung mit dem Akkumanagementsystem PVUA 24/24/10 zur Erzeugung einer unterbrechungsfreien 24 Vdc Systemspannung verwendet.

Stabilisierte Stromversorgung, Econom Stabilised economic power supply

PVSB 400/24-10
PVSB 400/24-20
PVSB 400/24-40

Stabilisierte Stromversorgung, Basic mit integrierter Kontrolleinheit Stabilised basic power supply with integrated control module

PVSL 400/24-10 PVSL 400/24-20 PVSL 400/24-40

Stabilisierte Stromversorgung mit integrierter Kontrolleinheit und Netzeingangsüberwachung

Semistabilisierte Stromversorgung, Basic mit integrierter Kontrolleinheit Semi stabilised basic power supply with

PVL 400/24-10
PVL 400/24-20
PVL 400/24-40

Semistabilisierte Stromversorgung mit integrierter Kontrolleinheit und Netzeingangsüberwachung Semi stabilised power supply with integrated control module and

PVA 24/7 Ah PVUA Unterbrechungsfreie Stroversorgung Uninterruptible

supply PVUC Kapazitives Puffermodul Capacitive buffer module

PVA Akku-Block Akkumulator

Redundanzmodul n 2 Eingängen für 24-V-Umgebung Redundancy modul

Elektronischer Schutzschalter mit 4 Kanälen für 24-V-Umgebung Electronic fuse unit of up to four channels for 24 V
