Produkttyp	Einbaugeschirrspüler
Marke	Samsung
Modell	DW50R4071BB
Abmessungen (B x H x T)	598 x 845 x 600 mm
Gewicht	48 kg
Stromversorgung	220-240 V, 50 Hz, 10 A
Energieeffizienzklasse	A++ (EU)
Anzahl Maßgedecke	14
Geräuschpegel	44 dB(A)
Programme	Auto, Intensiv, Normal, Eco, Schnell, Spülen
Trocknungssystem	Kondensationstrocknung mit Wärmetauscher
Wasserverbrauch	9,5 l pro Programm (Eco)
Energieverbrauch	0,92 kWh pro Programm (Eco)
Wartung	Filter regelmäßig reinigen, Klarspüler verwenden, bei Bedarf entkalken
Sicherheitsmerkmale	Kindersicherung, Aquastop, Überlaufschutz
Verfügbare Ersatzteile	Filter, Sprüharme, Körbe, Spülmittel-Dosierer, Türdichtung
Einbauart	Vollintegriert unter der Arbeitsplatte
Bedienfeld	Elektronische Drucktasten mit LED-Anzeige
Garantie	2 Jahre (Teile und Arbeit)

Häufig gestellte Fragen - DW50R4071BB SAMSUNG

Wie starte ich ein Spülprogramm beim Samsung DW50R4071BB?

Drücken Sie die Ein-/Aus-Taste, wählen Sie das gewünschte Programm mit dem Programmwähler aus und drücken Sie Start. Schließen Sie die Tür fest.

Was soll ich tun, wenn die Spülmaschine nicht abpumpt?

Überprüfen Sie den Ablaufschlauch auf Knicke oder Verstopfungen. Reinigen Sie den Filter und stellen Sie sicher, dass der Spülbeckenablauf nicht blockiert ist. Wenn das Problem weiterhin besteht, schlagen Sie im Handbuch nach.

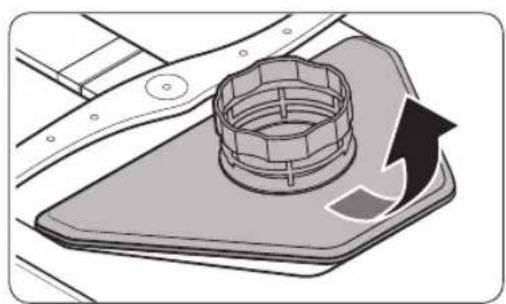

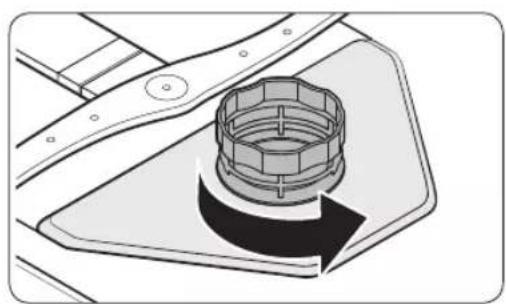

Wie reinige ich den Filter?

Drehen Sie den Filter gegen den Uhrzeigersinn und heben Sie ihn heraus. Spülen Sie ihn unter fließendem Wasser ab und bürsten Sie ihn vorsichtig mit einer weichen Bürste. Setzen Sie ihn wieder ein, indem Sie ihn ausrichten und im Uhrzeigersinn drehen.

Welche Programme sind verfügbar?

Die Programme umfassen Auto, Intensiv, Normal, Eco, Schnell (30 Min.) und Spülen. Informationen zur Beladung finden Sie im Handbuch.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Taste Kindersicherung 3 Sekunden lang gedrückt, bis die Anzeige leuchtet. Zum Deaktivieren erneut gedrückt halten.

Warum ist die Spülmaschine laut?

Stellen Sie sicher, dass die Spülmaschine waagerecht steht und nicht an Schränke stößt. Überprüfen Sie, ob Gegenstände die Sprüharme blockieren. Ein brummendes Geräusch während des Abpumpens ist normal.

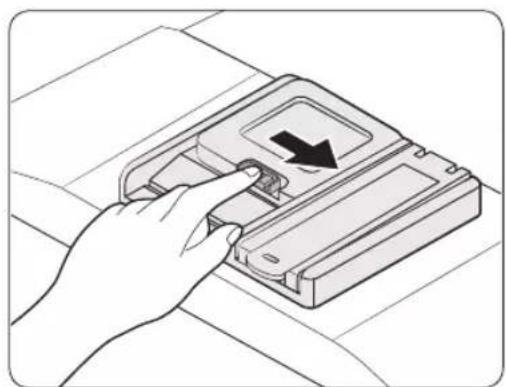

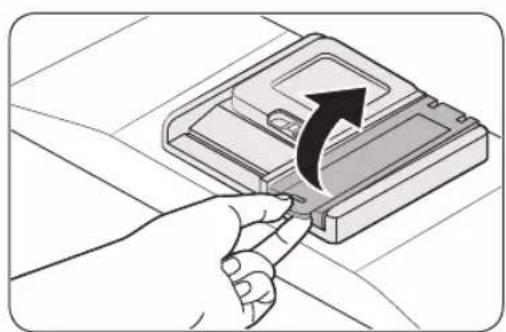

Wie fülle ich Klarspüler nach?

Öffnen Sie das Klarspülerfach auf der Innenseite der Tür. Füllen Sie nach, bis die Flüssigkeit die Max-Markierung erreicht. Passen Sie die Einstellung an, falls Flecken auftreten.

Was bedeutet der Fehlercode 'Leck'?

Das Aquastop-System hat ein Leck erkannt. Drehen Sie die Wasserzufuhr ab, trennen Sie das Gerät vom Stromnetz und prüfen Sie auf Wasser unter dem Gerät. Kontaktieren Sie bei Bedarf einen Techniker.

Kann ich normales Spülmittel verwenden?

Nein, verwenden Sie ausschließlich Geschirrspülmittel (Pulver, Gel oder Tabs). Normales Spülmittel erzeugt übermäßig viel Schaum und kann das Gerät beschädigen.

Wie setze ich die Spülmaschine zurück?

Drücken Sie Ein/Aus zum Ausschalten, warten Sie 10 Sekunden und schalten Sie dann wieder ein. Wenn der Fehler weiterhin besteht, schlagen Sie im Abschnitt zur Fehlerbehebung im Handbuch nach.

BEDIENUNGSANLEITUNG DW50R4071BB SAMSUNG

Sicherheitsinformationen 4

Wichtige Informationen zu den Sicherheitshinweisen 4 Wichtige Symbole für Sicherheitshinweise 4 Hinweise zur WEEE-Kennzeichnung 5 Wichtige Hinweise zur Sicherheit 6 Anweisungen zur Bedienung der Spülmaschine 8 Hinweise zum Schutz Ihrer Kinder 9 Anweisungen zur Installation der Spülmaschine 10

Aufstellen des Geräts 13

Lieferumfang 13 Einbauvoraussetzungen 15 Installation Schritt-für-Schritt 17 Sockelleiste 28

Vor der ersten Verwendung 29

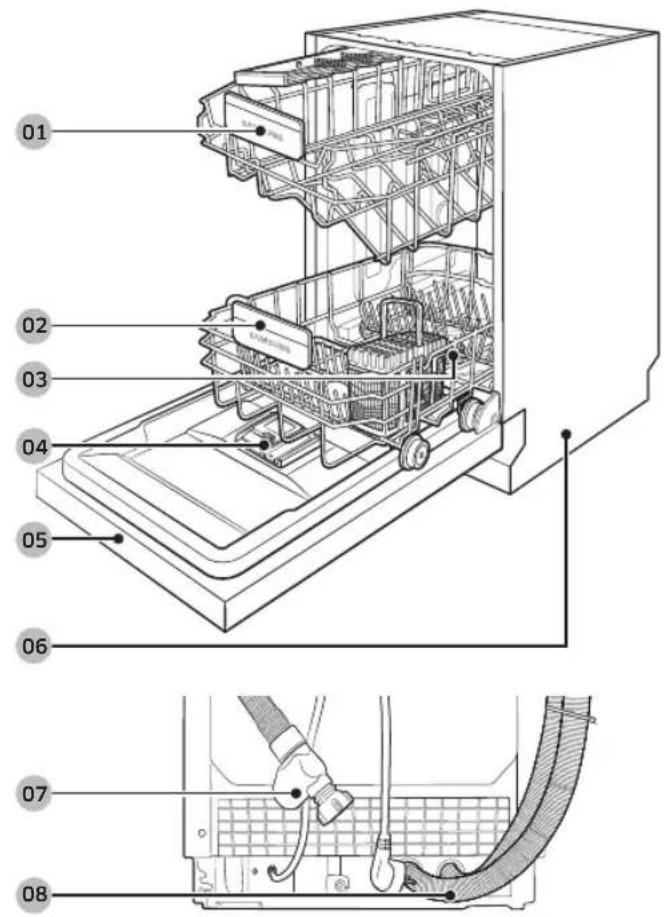

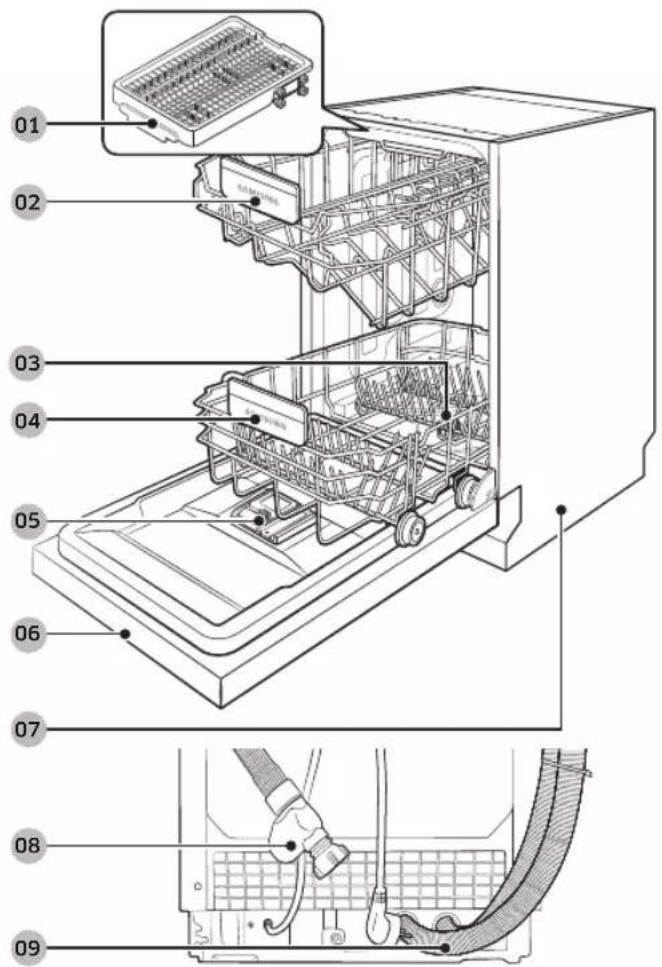

Die Spülmaschine auf einen Blick 29 Für die Spülmaschine ungeeignete Gegenstände 31 Einfache Arbeiten mit den Körben 32 Spülmittelbehälter 37 Klarspülmittelbehälter 40 Salzbehälter 41 Empfindlichkeit des Touchpads 42 Einstellungsmodus 43

Bedienung 45 Bedienfeld 45 Programmübersicht 47 Mit wenigen einfachen Schritten zu Ergebnissen 48 Salzbehälter 49 Startzeitvorwahl 51 Bediensperre 51

Wartung und Pflege 52 Reinigung 52 Langzeitpflege 55

Fehlerbehebung 56 Prüfpunkte 56 Informationscodes 59

Deutsch2

Programmübersicht 60

Anhang 62

Transport/Umzug 62

Schutz vor Frost 62

Entsorgung der Spülmaschine und Umweltschutz 62

Technische Daten 63

Für Standardtest 64

Deutsch 3

Sicherheitsinformationen

Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihres neuen Geräts. Nehmen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihrer Spülmaschine voll nutzen.

Wichtige Informationen zu den Sicherheitshinweisen

Bitte lesen Sie dieses Handbuch sorgfältig durch, damit sichergestellt ist, dass Sie die umfangreichen Produktmerkmale und Funktionen Ihres neuen Geräts sicher und effizient einsetzen können. Bewahren Sie das Handbuch an einem sicheren Platz in der Nähe des Geräts auf, damit Sie auch in Zukunft schnell darauf zurückgreifen können. Verwenden Sie das Gerät nur zu den in diesem Benutzerhandbuch beschriebenen Zwecken.

Die Warnungen und wichtigen Sicherheitshinweise dieses Handbuchs decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihre Spülmaschine installieren, warten und einsetzen.

Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihrer Spülmaschine sich leicht von den in diesem Handbuch beschriebenen unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutreffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum, oder holen Sie sich Hilfe und Informationen online unter „www.samsung.com“.

Wichtige Symbole für Sicherheitshinweise

Bedeutung der Symbole und Zeichen in diesem Benutzerhandbuch:

⚠️ WARNING

Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.

⚠ VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.

HINWEIS

Dieses Symbol weist darauf hin, dass die Gefahr von Personen- oder Sachschäden besteht.

Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen. Befolgen Sie die Hinweise genau.

Bewahren Sie diese Anweisungen an einem sicheren Ort auf und stellen Sie sicher, dass neue Benutzer mit dem Inhalt vertraut sind. Geben Sie sie an zukünftige Besitzer weiter.

Deutsch4

Hinweise zur WEEE-Kennzeichnung

Korrekte Entsorgung von Altgeräten

(Gilt für Länder mit Abfalltrennsystemen)

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss.

Sie sind verpflichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandflächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pflichten erhalten Sie von dem jeweiligen Vertreiber.

Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können.

Gewerblichen Endnutzern stehen zusätzliche herstellerspezifische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können.

Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu den aufsichtsrechtlichen Bestimmungen für bestimmte Produkte wie z. B. REACH, WEEE oder Batterien, finden Sie unter Samsung.com auf der Seite, auf der wir uns mit Nachhaltigkeitsfragen beschäftigen.

Sicherheitsinformationen

Wichtige Hinweise zur Sicherheit

Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verringern:

1. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortliche Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.
2. Bei Verwendung in Europa: Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.
3. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.
4. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Deutsch6

1. Es sind die neuen mit dem Gerät gelieferten Schlauchsets zu verwenden und die alten dürfen nicht wiederverwendet werden.
2. Wenn das Gerät am Boden Belüftungsöffnungen besitzt, müssen Sie darauf achten, dass diese nicht durch Teppich verdeckt werden.
3. Bei Verwendung in Europa: Kinder unter 3 Jahren müssen von dem Gerät ferngehalten werden, es sei denn, sie werden ununterbrochen beaufsichtigt.
4. VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens der thermischen Abschaltung zu verhindern, darf das Gerät nicht mit einem externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen Schaltkreis angeschlossen werden, der von den Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird.
5. WARNUNG: Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen Umgebungen bestimmt, wie z. B.:

• in Küchen oder Kantinen in Geschäften, Büros und anderen Arbeitsumgebungen;
• auf Bauernhöfen;
• in Gasthäusern, Hotels, Herbergen und anderen Wohnumgebungen;

Sicherheitsinformationen

- in Frühstückspensionen und ähnlichen Umgebungen.

Anweisungen zur Bedienung der Spülmaschine

Diese Spülmaschine ist nicht für den Einsatz im gewerblichen Umfeld geeignet. Sie ist für den Einsatz in Privathaushalten und in ähnlichen Arbeits- und Wohnumgebungen bestimmt:

• Geschäfte
• Büros und Ausstellungsräume
  und von Bewohnern in Einrichtungen wie:
  • Jugendherbergen und Pensionen.

Sie darf in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch ausschließlich als Haushaltsgerät für die Reinigung von haushaltsüblichem Geschirr und Besteck verwendet werden. Jede andere Verwendung wird vom Hersteller nicht unterstützt und kann potenziell gefährlich sein.

Der Hersteller haftet für keinerlei Schäden, die durch unsachgemäße oder falsche Nutzung bzw. Bedienung des Geräts entstehen.

Verwenden Sie keine Lösungsmittel im Gerät. Es besteht Explosionsgefahr.

Spülmittel dürfen weder eingeatmet noch verschluckt werden. Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können. Konsultieren Sie sofort einen Arzt, wenn Reinigungsmittel verschluckt oder inhaliert wurde.

Lassen Sie die Gerätetür nicht unnötig offen stehen, denn Sie könnten darüber stolpern.

Setzen und lehnen Sie sich nicht auf die geöffnete Gerätetür. Dies könnte dazu führen, dass die Spülmaschine umkippt und Verletzungen und Schäden am Gerät auftreten.

Verwenden Sie nur Spülmittel und Klarspüler für Haushaltsspülmaschinen. Verwenden Sie kein Flüssigspülmittel.

Verwenden Sie kein stark säurehaltiges Spülmittel.

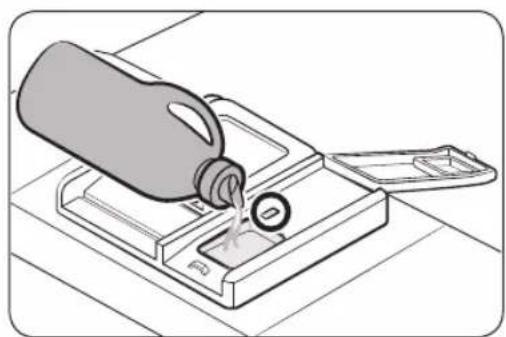

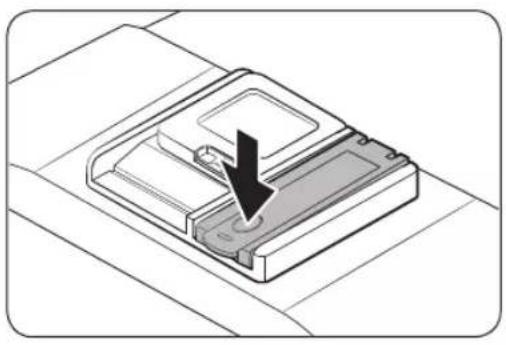

Füllen Sie den Klarspülerbehälter nicht mit Pulver- oder Flüssigspülmittel. Dadurch würde der Behälter schwer beschädigt.

Das versehentliche Befüllen des Salzbehälters mit Pulver- oder Flüssigspülmittel führt zu Schäden an der Wasserenthärtungsanlage. Vergewissern Sie sich daher vor Befüllen des Salzbehälters, dass Sie wirklich die Packung mit Spülmaschinensalz in der Hand halten.

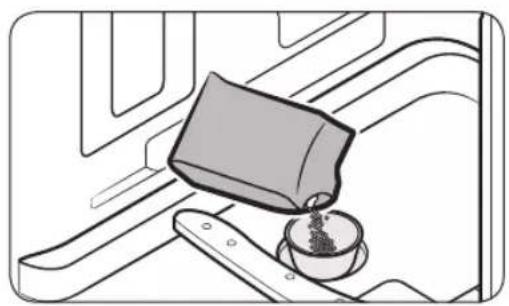

Verwenden Sie für die Regenerierung nur grobkörniges Spezialsalz für Spülmaschinen, da andere Salze unlösliche Zusätze enthalten können, die die Funktion der Wasserenthärtungsanlage beeinträchtigen.

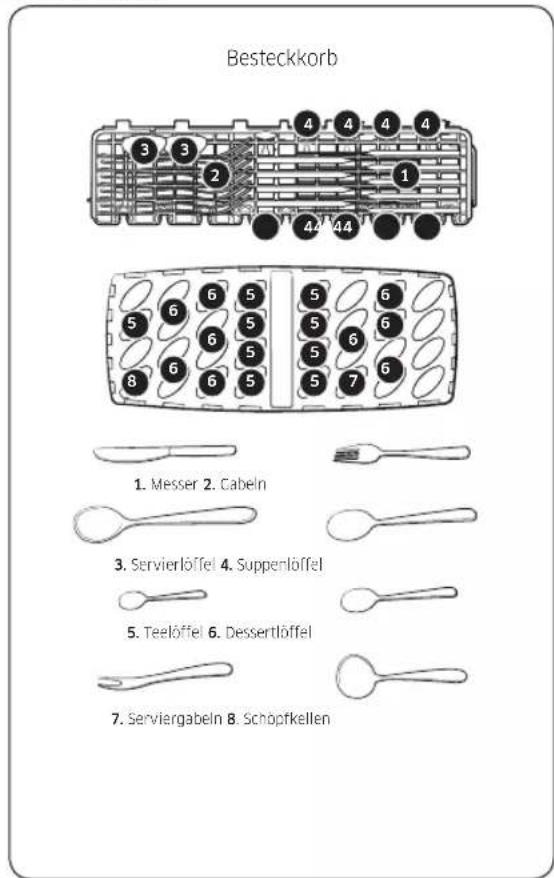

In einem Gerät mit Besteckkorb (je nach Modell), wird Besteck besser gereinigt und getrocknet, wenn es im Korb mit den Griffen nach unten einsortiert wird. Um jedoch das Risiko von Verletzungen auszuschließen, ordnen Sie Messer und Gabeln usw. mit dem Griff nach oben an.

Deutsch8

Kunststoffteile, die beim Spülen in heißem Wasser möglicherweise beschädigt werden (z. B. Einweg-Kunststoffbehälter oder Besteck und Geschirr aus Kunststoff) dürfen nicht in der Spülmaschine gereinigt werden. Der Kunststoff könnte aufgrund der hohen Temperaturen in der Spülmaschine schmelzen und seine Form verlieren.

Stellen Sie bei Modellen mit Startzeitvorwahl sicher, dass das Spülmittelfach trocken ist, ehe Sie Spülmittel hineingeben. Wischen Sie es nötigenfalls trocken. In einem feuchten Spülmittelfach verklumpt das Spülmittel und kann dann nicht mehr vollständig aufgelöst werden.

Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

Hinweise zum Schutz Ihrer Kinder

Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschließen, halten Sie Kinder fern und gestatten Sie ihnen nicht, in oder an der Spülmaschine zu spielen oder die Bedienelemente zu verwenden. Sie können die damit möglicherweise verbundenen Gefahren nicht verstehen. Beaufsichtigen Sie Kinder, wenn Sie in der Küche arbeiten. Es besteht die Gefahr, dass spielende Kinder sich in der Spülmaschine einschließen.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Ältere Kinder dürfen die Spülmaschine nur verwenden, wenn ihnen die Funktionsweise umfassend erklärt wurde und sie in der Lage sind, das Gerät sicher zu bedienen und die mit einer missbräuchlichen Verwendung verbundenen Gefahren zu erkennen.

HALTEN SIE KINDER FERN VON SPÜLMITTELN!

Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen im Mund, in der Nase und im Rachen verursachen und die Atmung beeinträchtigen können.

Halten Sie Kinder von der Spülmaschine fern, wenn die Gerätetür geöffnet ist. Es könnten sich noch Spülmittelreste im Gerät befinden.

Suchen Sie sofort den Arzt auf, wenn Ihr Kind Spülmittel verschluckt oder eingeatmet hat.

Sicherheitsinformationen

Anweisungen zur Installation der Spülmaschine

Überprüfen Sie das Gerät vor dem Aufstellen auf äußerlich sichtbare Schäden. Unter keinen Umständen sollten Sie ein beschädigtes Gerät verwenden. Ein beschädigtes Gerät kann gefährlich sein.

Die Spülmaschine darf nur über eine geeignete Schaltsteckdose an die Stromversorgung angeschlossen werden. Nachdem die Spülmaschine installiert wurde, muss die Steckdose weiterhin leicht zugänglich sein, damit das Gerät jederzeit einfach von der Stromversorgung getrennt werden kann. (Einzelheiten hierzu erhalten Sie im Abschnitt „Die Spülmaschine auf einen Blick“ auf Seite 29.)

Hinter der Spülmaschine dürfen sich keine Steckdosen befinden. Es besteht Überhitzungs- und Brandgefahr, wenn die Spülmaschine gegen einen Stecker gedrückt wird.

Die Spülmaschine darf nicht unter einem Kochfeld eingebaut werden. Die von Kochfeldern manchmal erzeugten hohen Strahlungstemperaturen könnten die Spülmaschine beschädigen. Aus dem gleichen Grund darf die Spülmaschine nicht in der Nähe von Feuerstellen oder anderen Geräten aufgestellt werden, die Wärme abgeben (wie z. B. Heizungen usw.).

Schließen Sie die Spülmaschine erst dann an das Stromnetz an, nachdem sie vollständig installiert wurde und alle Einstellungen an den Federn der Gerätetüren durchgeführt wurden.

Prüfen Sie vor dem Anschließen des Geräts, ob die Anschlussdaten auf dem Typenschild (Spannung und Anschlussleistung) mit denen des verwendeten Stromnetzes übereinstimmen. Wenn Sie Zweifel haben, wenden Sie sich an einen qualifizierten Elektriker.

Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es unterbrechungsfrei an eine wirksame Erdung angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und regelmäßig überprüft wird. Wenn Sie hinsichtlich der elektrischen Anlage im Haus unsicher sind, lassen Sie sie von einem qualifizierten Elektriker überprüfen.

Der Hersteller haftet nicht für die Folgen einer unzureichenden Erdung (z. B. Stromschlag).

Schließen Sie das Gerät nicht über eine Mehrfachsteckdosenleiste oder ein Verlängerungskabel an das Stromnetz an. Mit solchen Vorrichtungen kann die gewünschte Sicherheit des Gerätes (z. B. wegen der Gefahr von Überhitzung) nicht garantiert werden.

Dieses Gerät darf nur dann in mobilen Einrichtungen wie Schiffen installiert werden, nachdem von einem ausreichend qualifizierten Techniker eine Risikobeurteilung der Einrichtung durchgeführt wurde.

Deutsch10-

Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Bauteil. Das Gehäuse darf nicht in Wasser getaucht werden.

Der AquaStopp-Schlauch enthält elektrische Leitungen. Schneiden Sie deshalb niemals den Zulaufschlauch ab, auch wenn er zu lang ist.

Installations-, Wartungs- und Reparaturarbeiten dürfen nur unter strikter Einhaltung der geltenden nationalen und lokalen Sicherheitsvorschriften und durch eine fachlich qualifizierte und kompetente Person durchgeführt werden. Reparaturen und andere Arbeiten von unqualifizierten Personen können gefährlich sein. Der Hersteller haftet nicht für unbefugte Arbeiten.

Das integrierte Leckschutzsystem bietet Schutz vor Wasserschäden, solange folgende Voraussetzungen erfüllt sind:

• Die Spülmaschine ist korrekt installiert und an die Wasserleitungen angeschlossen.
- Die Spülmaschine ist ordnungsgemäß gewartet und Teile werden ersetzt, sobald es ersichtlich wird, dass dies notwendig ist.
- Das Absperrventil wurde geschlossen, wenn das Gerät über einen längeren Zeitraum (z. B. während der Urlaubszeit) nicht verwendet wurde.
- Das Leckschutzsystem funktioniert sogar dann, wenn das Gerät ausgeschaltet ist. Allerdings muss das Gerät dafür an die Stromversorgung angeschlossen sein.

Ein beschädigtes Gerät birgt Gefahren. Wenn die Spülmaschine beschädigt wird, trennen Sie sie vom Netz und rufen Sie Ihren Händler oder den Kundendienst an.

Unsachgemäße Reparaturen können zu unvorhergesehenen Gefahren für den Benutzer führen, für die der Hersteller keine Haftung übernehmen kann. Reparaturen dürfen nur von einem dafür zugelassenen Servicetechniker durchgeführt werden.

Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Nur durch den Einbau von Originalteilen kann die Sicherheit des Gerätes gewährleistet werden.

Trennen Sie die Spülmaschine bei Wartungsarbeiten immer vom Netz, indem Sie die Schaltsteckdose abschalten und den Stecker abziehen.

Wenn das Anschlusskabel beschädigt ist, muss es durch ein beim Hersteller erhältliches Spezialkabel ersetzt werden. Aus Sicherheitsgründen darf das Kabel nur durch den Kundendienst oder einen zugelassenen Servicetechniker eingebaut werden.

In Ländern mit Gegenden, in denen es zu einem Befall mit Kakerlaken oder anderem Ungeziefer kommen kann, ist insbesondere darauf zu achten, dass sich das Gerät und seine Umgebung jederzeit in einem sauberen Zustand befinden. Schäden, die durch Kakerlaken oder anderes Ungeziefer verursacht werden, sind durch die Garantie nicht abgedeckt.

Sicherheitsinformationen

Im Falle einer Störung oder zum Zwecke der Reinigung muss das Gerät komplett vom Stromnetz getrennt werden, indem:

• es an der Steckdose ausgeschaltet und der Stecker abgezogen wird, oder
  • es am Netz abgeschaltet wird, oder
  • die Hauptsicherung getrennt wird, oder
• die Schraubsicherung entfernt wird (in Ländern, in denen dies zutrifft).

Änderungen am Gerät dürfen nur mit vorheriger Genehmigung durch den Hersteller durchgeführt werden.

Öffnen Sie niemals das Gehäuse des Geräts. Manipulationen an den elektrischen Verbindungen und Komponenten oder an mechanischen Teilen sind sehr gefährlich und können Betriebsstörungen oder Stromschläge verursachen.

Während der Garantiezeit des Geräts dürfen Reparaturen nur von einem durch den Hersteller zugelassenen Servicetechniker durchgeführt werden. Anderenfalls erlischt die Garantie.

Stellen Sie bei der Installation des Geräts sicher, dass oberhalb, zu beiden Seiten und auf der Rückseite des Geräts ausreichend Freiraum für die ordnungsgemäße Belüftung bleibt. Wenn zwischen dem Gerät und dem Waschbecken nicht genügend Platz frei ist, wird möglicherweise Waschbecken beschädigt oder Schimmel entstehen.

Stellen Sie sicher, dass die Einstellung für die Wasserhärte Ihrer Spülmaschine den Werten in Ihrer Region entspricht. (Einzelheiten hierzu erhalten Sie im Abschnitt „Salzbehälter“ auf Seite 41.)

Deutsch12-

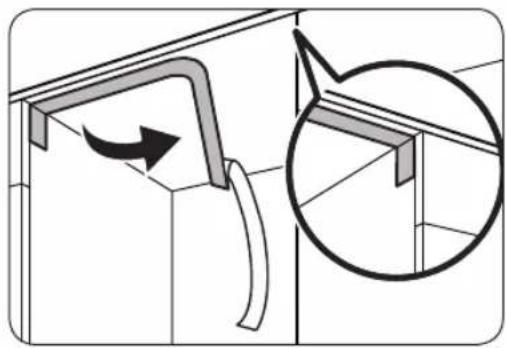

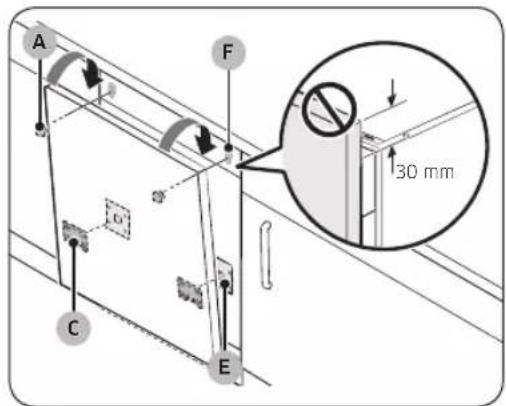

Aufstellen des Geräts

Lieferumfang

Vergewissern Sie sich, dass alle erforderlichen Bauteile und Komponenten im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden Sie sich bei Fragen zu dieser Spülmaschine oder ihren Bauteilen und Komponenten an den Händler oder das nächstgelegene Samsung Kundendienstzentrum. Das tatsächliche Aussehen der Spülmaschine kann sich je nach Modell und Land unterscheiden.

VORSICHT

Bewahren Sie das Verpackungsmaterial nach dem Auspacken der Spülmaschine außerhalb der Reichweite von Kindern auf, um deren Sicherheit zu gewährleisten.

Installationskit (mitgeliefert)

2 obere Einbauklammern	10 Schrauben ∅ 4 X 14	1 Schutzaufkleber 2 Kunststoffdeckel
4 Schrauben ∅ 3,5 X 45	2 Schrauben ∅ 3,5 X 16	2 Türklammern Standfuß (3)

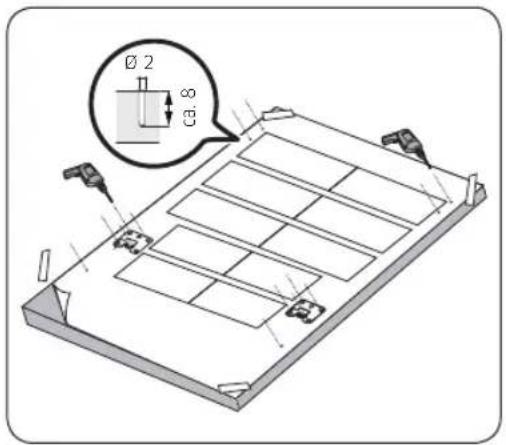

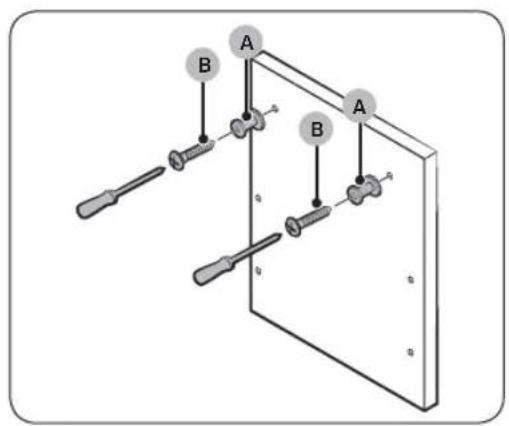

Türverkleidungshalter (2 Holzplattenhalter)	2 Schrauben ∅ 3,5 X 25

Aufstellen des Geräts

Installationskit (nicht mitgeliefert)

Schlauchschelle

Benötigte Werkzeuge (nicht mitgeliefert)

Schutzbrille Handschuhe Taschenlampe Schraubenschlüssel

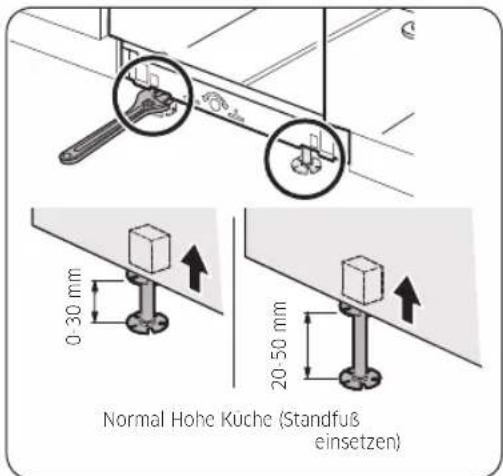

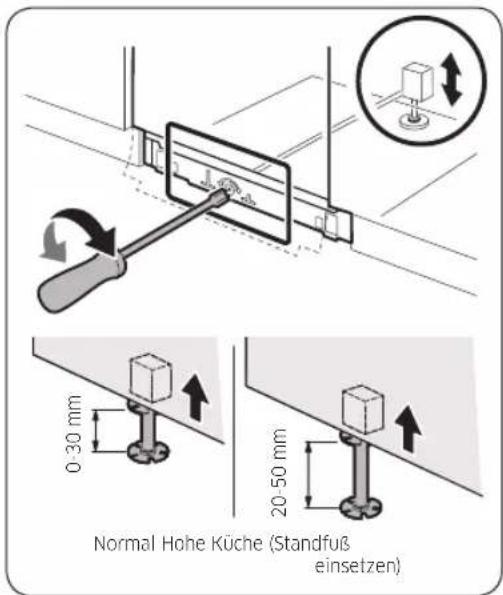

(22 mm) für den vorderen Fuß

Wasserwaage Lochsäge

Deutsch14

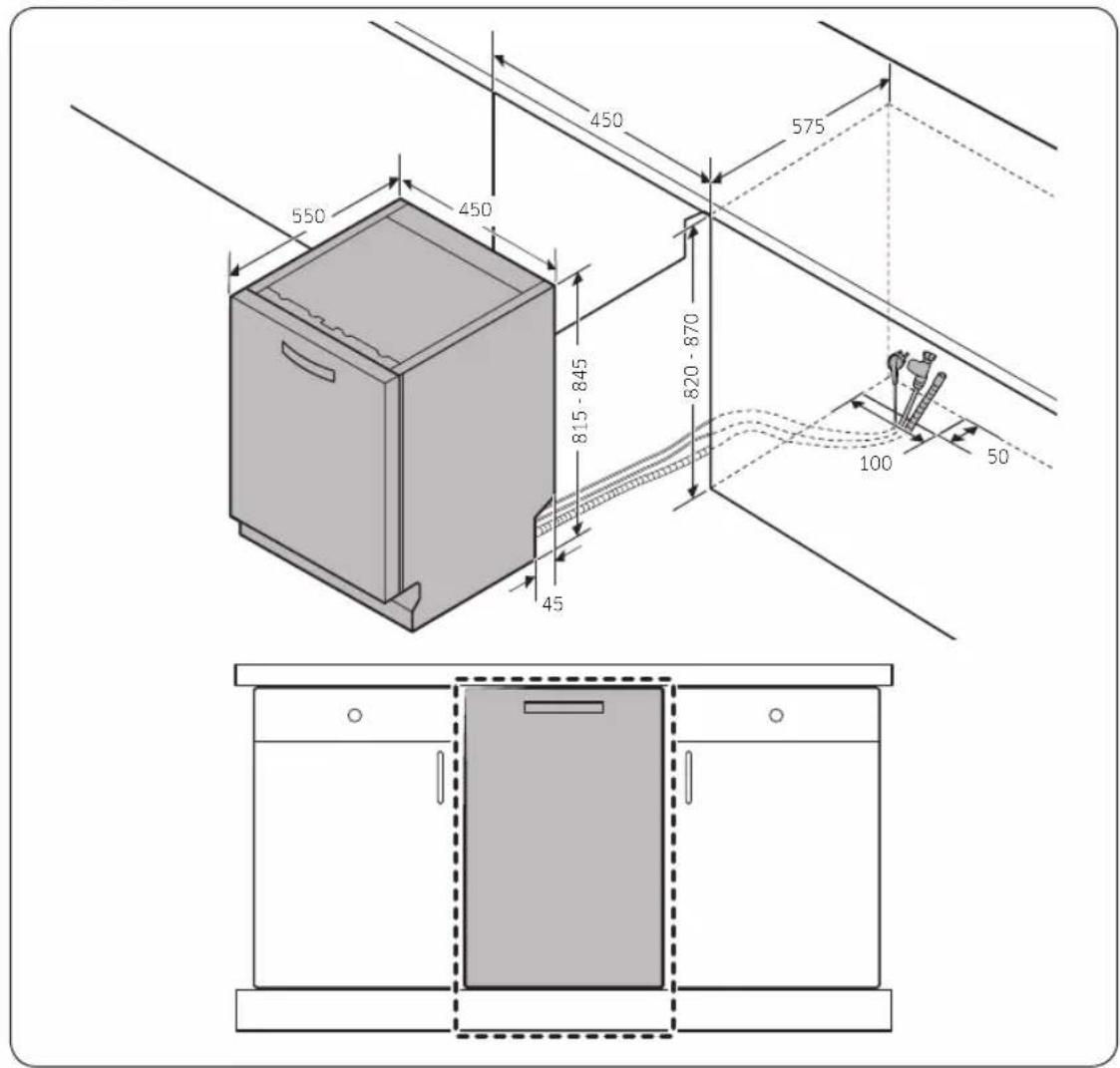

Einbauvoraussetzungen

Alle Verdrahtungs- und Erdungsarbeiten müssen von einem qualifizierten Techniker ausgeführt werden, um die Gefahr von Bränden, elektrischem Schlag und Verletzungen auszuschließen.

Stromversorgung

• Ein für die Spülmaschine reservierter Stromkreis mit 220-240 V\~, bei 50 Hz.
• Steckdose mit einem maximal zulässigen Strom von 16 A (maximal 11 A für die Spülmaschine)

⚠️ WARNING

• Verwenden Sie niemals ein Verlängerungskabel.
• Verwenden Sie nur das im Lieferumfang der Spülmaschine enthaltene Netzkabel.
• Kontrollieren Sie nach der Installation, dass das Netzkabel nicht geknickt oder beschädigt ist.

Erdung

Für eine dauerhafte Erdung muss die Spülmaschine ordnungsgemäß an ein geerdetes Metall- oder ein fest installiertes Kabelsystem angeschlossen werden. Der Erdungsleiter muss zusammen mit den Netzleitern verlegt und dann an die Erdungsklemme oder das Erdungskabel der Spülmaschine angeschlossen werden.

WARNING

• Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststoff, Gasleitungen oder Heißwasserleitungen an. Nicht ordnungsgemäß angeschlossene Erdleiter können einen Stromschlag verursachen.
• Manipulieren Sie nicht den Netzstecker der Spülmaschine. Wenn der Netzstecker nicht in die vorgesehene Steckdose passt, wenden Sie sich an einen qualifizierten Elektriker, um eine geeignete Steckdose zu installieren.

Wasserversorgung

• Der Frischwasserschlauch muss einen Wasserdruck zwischen 0,04 MPa und 1 MPa aushalten.
  • Die Wassertemperatur muss niedriger als 60 °C sein.
• Am Wasseranschluss muss ein Hahn mit einem 3/4-Zoll-Außengewinde eingebaut werden.

Zur Vermeidung von Lecks sollten Sie Folgendes sicherstellen:

• Sorgen Sie dafür, dass alle Wasseranschlüsse leicht erreichbar sind.
• Schließen Sie den Wasserhahn, wenn Sie die Spülmaschine nicht benutzen.
• Überprüfen Sie die Anschlüsse der Wasserschlauche auf Lecks.
• Um Lecks zu verhindern, verschließen Sie die Wasserleitungsanschlüsse und -verbindungen mit Teflonband oder Dichtungsmasse.

Aqua-Stop

Der Aqua Stop ist eine elektrische Komponente, die Wasserlecks verhindern soll. Der Aqua Stop wird am Wasserschlauch angebracht und unterbindet die Wasserversorgung automatisch, sobald der Schlauch beschädigt wird.

⚠ VORSICHT

• Behandeln Sie den Aqua Stop vorsichtig.
• Verdrehen und verbiegen Sie nicht den Schlauch der Wasserversorgung, der an den Aqua Stop angeschlossen ist. Wenn der Aqua Stop beschädigt wurde, schließen Sie die Wasserhähne und ziehen Sie sofort den Netzstecker. Wenden Sie sich anschließend an ein Samsung-Kundendienstzentrum oder einen qualifizierten Techniker.

Aufstellen des Geräts

Abpumpen

Wenn Sie einen Abfluss ausschließlich für die Spülmaschine verwenden, verbinden Sie den Abwasserschlauch mit einem Abflusssystem, das 30 cm bis 70 cm über dem Boden liegt. Wenn Sie das Abwassersystem mit einem Abfluss verbinden, der mehr als 80 cm über dem Boden liegt, fließt das Wasser möglicherweise zurück in die Spülmaschine.

Bodenbelag

Aus Sicherheitsgründen muss die Spülmaschine auf einem fest gebauten Boden aufgestellt werden. Holzböden müssen möglicherweise verstärkt werden, um Vibrationen zu verhindern. Vermeiden Sie die Installation auf Teppich oder weichen Fliesen. Teppichboden und weiche Fliesen können Vibrationen verursachen, und sie können dazu beitragen, dass sich Ihre Spülmaschine während des Betriebs leicht bewegt.

⚠️ WARNING

Stellen Sie das Gerät niemals auf einer schlecht abgestützten Konstruktion auf.

Umgebungstemperatur

Stellen Sie dieses Gerät nicht an Orten auf, an denen es Temperaturen unter dem Gefrierpunkt ausgesetzt ist. Die Spülmaschine behält immer etwas Wasser im Wasserventil, in der Pumpe oder im Schlauch. Die Spülmaschine und ihre Komponenten können beschädigt werden, wenn das Wasser in der Spülmaschine oder in den Schläuchen gefriert.

Testlauf

Um sicherzustellen, dass die Spülmaschine richtig installiert ist, führen Sie nach dem Einbau der Spülmaschine das Kurzprogramm-Programm aus.

Deutsch16-

Installation Schritt-für-Schritt

Das Montageverfahren kann sich je nach Modell unterscheiden.

SCHRITT 1 Aufstellort auswählen

Wählen Sie einen Platz aus, der die folgenden Bedingungen erfüllt.

• Der Boden am Aufstellort muss ausreichend stabil sein, um das Gewicht der Spülmaschine tragen können.
• Das Gerät muss an einer Stelle mit leichtem Zugang zu Wasser-, Abwasser- und Stromleitungen aufgestellt werden.
• Das Gerät muss so aufgestellt werden, dass Sie das Geschirr einfach in die Spülmaschine einräumen können.
• Der Aufstellungsort der Spülmaschine muss ausreichend Platz bieten, damit Sie die Gerätetür einfach öffnen können und genügend Abstand zwischen dem Gerät und den seitlichen Küchenschränken eingehalten werden kann.
  • Die Wand auf der Rückseite muss frei von Behinderungen sein.

Installation an einem neuen Platz

Befolgen Sie diese Anweisungen, ehe Sie die Spülmaschine an einem anderen Platz aufstellen und anschließen.

1. Schneiden Sie mit einer Lochsäge ein Loch in die Seitenwand des Schranks, in dem sich der Abfluss (A) befindet.
2. Wenn der Schrank mit dem Abfluss einen Sockel über dem Niveau des Küchenbodens enthält, der höher als die Anschlüsse der Spülmaschine ist, sägen Sie zusätzlich zu dem Loch in der Seitenwand (B) auch eines in den Boden des Schranks (siehe Abbildung).

HINWEIS

• Wenn Sie eine alte Spülmaschine ersetzen, überprüfen Sie die bestehenden Verbindungen auf ihre Eignung für die neue Spülmaschine und ersetzen Sie die Verbindungen bei Bedarf.
• Je nach Lage der Steckdose müssen Sie möglicherweise eine Öffnung in die gegenüberliegende Seite des schranks schneiden.

Aufstellen des Geräts

Schrankmaße

HINWEIS

Prüfen Sie, ob der Abstand zwischen dem Boden und der Unterseite der Arbeitsplatte mehr als 850 mm beträgt. Wenn ja setzen Sie den im Installationskit enthaltenen Standfuß. Weitere Einzelheiten finden Sie im nächsten Abschnitt. Fahren Sie mit SCHRITT 3 fort, wenn der Abstand kleiner als 850 mm ist.

Deutsch18-

SCHRITT 2 Einsetzen des Standfußes

Setzen Sie den Standfuß in die Bohrung unten an der Spülmaschine ein, wenn der Abstand zwischen dem Boden und der Unterseite der Arbeitsplatte mehr als 850 mm beträgt.

1. Legen Sie die Spülmaschine auf die Rückseite.

⚠ VORSICHT

Legen Sie die Spülmaschine nicht auf die Seite. Dabei kann Wasser auslaufen.

1. Nehmen Sie den Standfuß aus dem Installationskit und setzen Sie ihn wie in der Abbildung gezeigt in die Bohrung auf der Unterseite der Spülmaschine ein.

SCHRITT 3 Überprüfen Sie die Wasserleitung

• Der Wasserdruck muss zwischen 0,04 MPa und 1,0 MPa liegen.
• Stellen Sie sicher, dass die Wassertemperatur 60 °C nicht überschreitet. Heißes Wasser über 60 °C kann zu Fehlfunktionen der Spülmaschine führen.
• Stellen Sie sicher, dass das Ventil der Wasserversorgung geschlossen ist, wenn Sie den Frischwasserschlauch der Spülmaschine anschließen.

Aufstellen des Geräts

SCHRITT 4 Ordnen Sie die Schläuche

1. Reinigen Sie die Unterseite der Arbeitsplatte.

1. Bringen Sie den Schutzaufkleber an (siehe Abbildung).

1. Ziehen Sie den Netzstecker, den Wasserschlauch und den Ablaufschlauch durch das Spülloch.

⚠ VORSICHT

• Seien Sie vorsichtig, damit sie nicht auf den Netzstecker oder die Schläuche treten.
• Entfernen Sie nicht das braune Papier auf der Rückseite der Spülmaschine. Das Papier dient dazu, die zur Wand zeigende Rückseite sauber zu halten.

Deutsch20-

SCHRITT 5 Montieren der Türverkleidung

1. Legen Sie die Einbauschablone auf die Rückseite der Türverkleidung und fixieren Sie sie vorübergehend mit transparentem Klebeband. Beachten Sie, dass die Rückseite der Türverkleidung an der Spülmaschinentür befestigt wird.

⚠ VORSICHT

• Das obere Ende der Türverkleidung muss am oberen Ende der Einbauschablone ausgerichtet sein.
• Verwenden Sie eine Türverkleidung mit einem Gewicht von 2 - 5 kg.
  • Die Dicke der Zierblende beträgt maximal 20 mm.
• Markieren Sie 6 Punkte auf der Einbauschablone.
• Entfernen Sie die Einbauschablone und ziehen Sie die Türverkleidungshalter (A) mit 2 Schrauben (B, ∅ 3,5 X 25) fest (siehe Abbildung).

1. Ziehen Sie die Türhalterung (C) mit 8 Schrauben (D, ∅ 4 X 14) fest (siehe Abbildung).

Aufstellen des Geräts

1. Setzen Sie die Halterungen (C) der Türverkleidung in die Bohrungen (E) der Spülmaschinentür ein, um die Türverkleidung zu befestigen.
2. Halten Sie die Türverkleidung fest und befestigen Sie sie an der Gerätetür. Führen Sie die Türverkleidungshalter (A) in die Bohrungen (F) ein (siehe Abbildung).
3. Drücken Sie die Türverkleidung nach unten, um sie zu fixieren.

VORSICHT

Lassen Sie die Türverkleidung oben nicht mehr als 30 mm über die Spülmaschine herausragen.

1. Stellen Sie die Federstärke ein, während die Tür in einem Winkel von ungefähr 30 Grad geöffnet ist. Dabei sollte die Tür ihre Position beibehalten und nicht aufklappen.

VORSICHT

• Stellen Sie die Federstärke nicht ein, solange die Gerätetür vollständig geöffnet ist.
• Wenn die Türverkleidung mehr als 5 kg wiegt, kann die Gerätetür von selbst nach unten aufklappen.
• Türverkleidungen mit einem Gewicht von mehr als 5 kg werden daher nicht empfohlen.

Deutsch22-

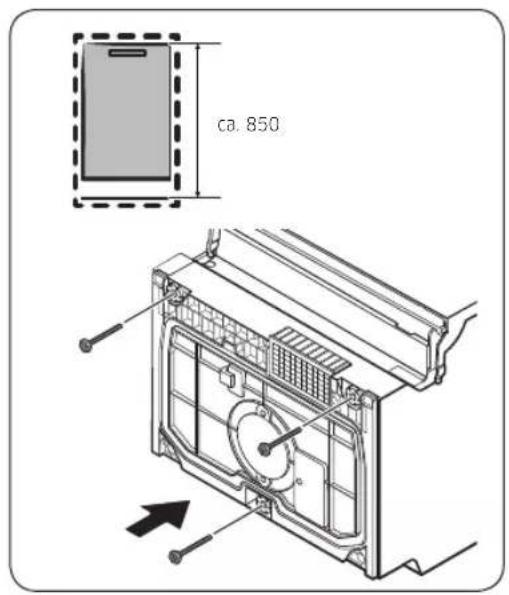

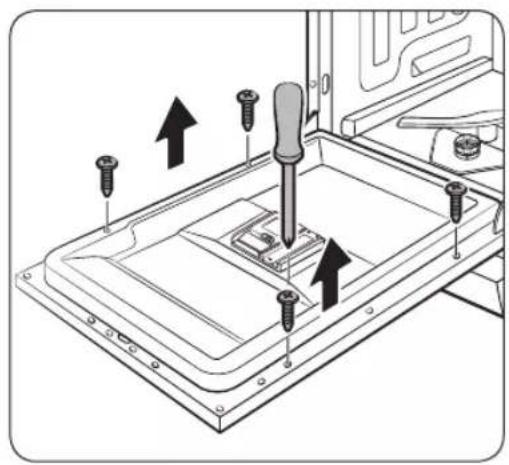

1. Öffnen Sie die Tür der Spülmaschine, und entfernen Sie die 4 Schrauben.

VORSICHT

Sein Sie beim Öffnen der Tür vorsichtig Die Tür kann sich unerwartet öffnen oder schließen, wenn die Federstärke nicht richtig eingestellt ist. Das kann zu Verletzungen führen.

1. Befestigen Sie die Türverkleidung mit den 4 Schrauben (3,5 X 45) an der Gerätetür.

Aufstellen des Geräts

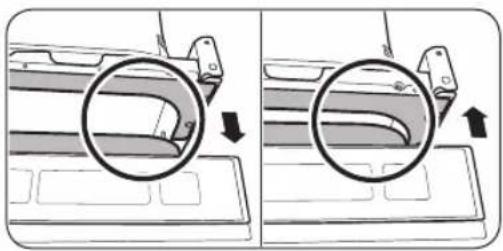

SCHRITT 6 Ausrichten der Spülmaschine

Sie können die Höhe der Justierfüße der Spülmaschine verstellen, damit sie absolut in der Waagerechten steht. Beachten Sie, dass die Spülmaschine bei diesen Schritten nur zur Hälfte in den Schrank eingeschoben ist.

1. Überprüfen Sie mit einer Wasserwaage, ob die Spülmaschine eben steht.
2. Verwenden Sie zum Einstellen der vorderen Höhe einen 22-mm-Schlüssel.
3. Um das Gerät abzusenken, drehen Sie den Fuß gegen den Uhrzeigersinn.
4. Um das Gerät anzuheben, drehen Sie den Fuß im Uhrzeigersinn.
5. Um die Höhe auf der Rückseite einzustellen, setzen Sie den Schraubendreher unten in der Mitte der Spülmaschine an.
   • Drehen Sie den Schraubendreher im Uhrzeigersinn, um das Gerät abzusenken.

6. Drehen Sie den Schraubendreher gegen den Uhrzeigersinn, um das Gerät anzuheben.

7. Überprüfen Sie nach Abschluss der Nivellierung, ob sich die Tür noch ordnungsgemäß öffnet und schließt.

Deutsch24

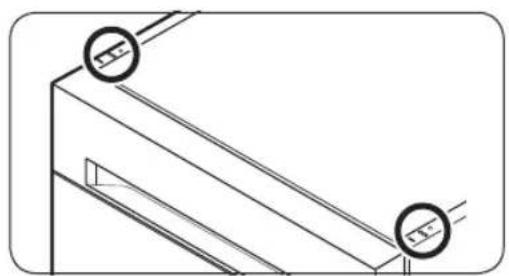

SCHRITT 7 Fixieren der Spülmaschine

Sie können die Halterungen verwenden, um die Spülmaschine an der Arbeitsplatte zu befestigen. Alternativ können Sie seitlichen Bohrungen anbringen, um die Spülmaschine an den Schrankseiten zu befestigen.

An der Arbeitsplatte mit den Klammern

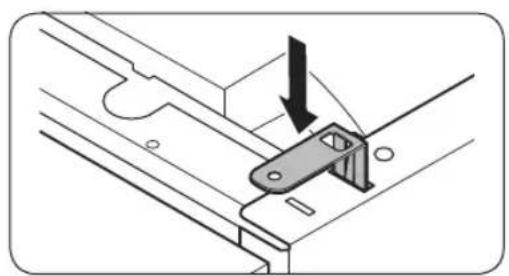

1. Setzen Sie die mitgelieferten Halterungen wie gezeigt in die oberen vorderen Öffnungen der Spülmaschine ein.

1. Schieben Sie die Spülmaschine vollständig unter die Arbeitsplatte.

1. Ziehen Sie die 2 Schrauben (∅ 4 x 12) fest, um die Klammern zu fixieren.

HINWEIS

Nachdem Sie die Spülmaschine an der Arbeitsplatte befestigt haben, bleiben noch einige Schrauben übrig. Sie können diese Schrauben einfach wegwerfen oder sie verwenden, um die Seiten der Spülmaschine am Schrank zu befestigen.

1. Schließen Sie den Wasserschlauch an, aber öffnen Sie den Wasserhahn erst dann, wenn der Einbau abgeschlossen ist.

Aufstellen des Geräts

An den Seiten

Aufstellen des Geräts

Wenn die Kunststoffkappen nicht montiert werden, kann Wasser auslaufen und einen Brand oder elektrischen Schlag verursachen.

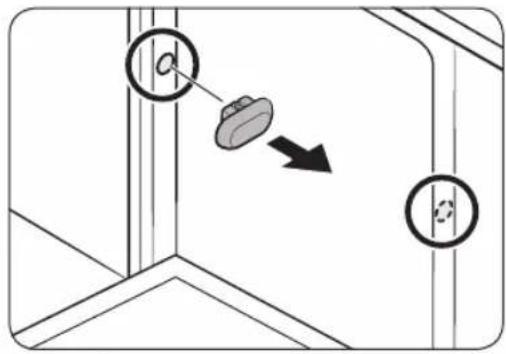

1. Entfernen Sie die Kunststoffkappen.

2. Ziehen Sie die 2 Schrauben (∅3,5 X 16) an den 2 (in der Abbildung markierten) Stellen fest.

3. Setzen Sie die mitgelieferten Kunststoffkappen an den beiden Stellen ein, an denen die Schrauben befestigt sind.
4. Schließen Sie den Wasserschlauch an, aber öffnen Sie den Wasserhahn erst dann, wenn der Einbau abgeschlossen ist.

Deutsch26-

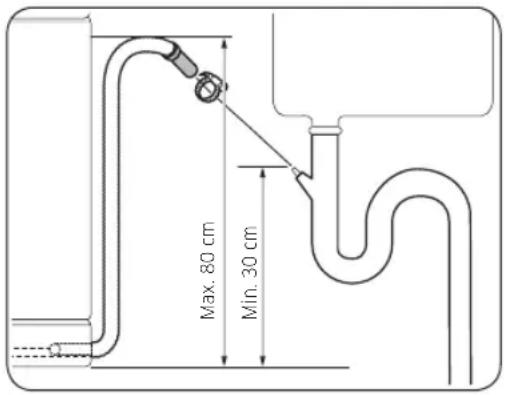

SCHRITT 8 Anschließen des Abwasserschlauchs

1. Schließen Sie den Abwasserschlauch an den Abwasseranschluss an.

⚠ VORSICHT

• Installieren Sie das Ablaufsystem ordnungsgemäß, damit der Ablaufschlauch beim Ablaufen nicht aus dem Ablaufauslass austritt.
• Stellen Sie sicher, dass der Ablaufschlauch, der Frischwasserschlauch und das Netzkabel nicht geknickt oder gefaltet sind.

SCHRITT 9 Letzte Kontrolle

1. Entfernen Sie sämtlichen Schaumpolster, die Papierverpackung und nicht benötigten Teile aus dem Inneren der Spülmaschine.
2. Setzen Sie die Automatiksicherung wieder zurück.
3. Öffnen Sie das Ventil der Frischwasserversorgung, damit die Spülmaschine mit Wasser versorgt wird.
4. Schließen Sie die Spülmaschine an das Stromnetz an und schalten Sie sie ein. Wählen und starten Sie dann das Programm Kurzprogramm.
5. Prüfen Sie, ob die Spülmaschine richtig eingeschaltet wird und ob Wasser austritt, während er in Betrieb ist. Vergewissern Sie sich, dass an keinem Ende des Frischwasserschlauchs und am den Anschluss des Abwasserschlauchs Wasser austritt.

Aufstellen des Geräts

Sockelleiste

Aufstellen des Geräts

1. Bringen Sie die Sockelleiste unten an der Spülmaschine an.

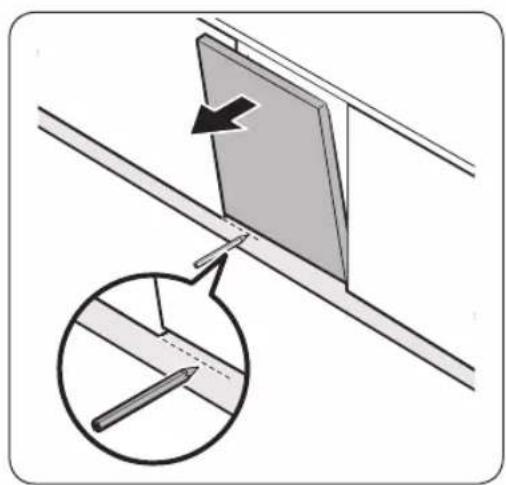

2. Öffnen Sie die Tür der Spülmaschine und zeichnen Sie an der Stelle, wo sie in die Tür eingreift, eine Bezugslinie auf die Sockelleiste.

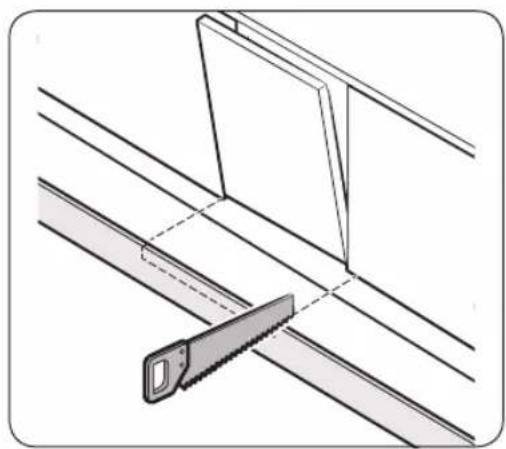

3. Schneiden Sie die Sockelleiste entlang der Bezugslinie mit einer Säge ab.

1. Befestigen Sie die gekürzte Sockelleiste unten an der Spülmaschine. Stellen Sie sicher, dass Leiste nicht die Tür der Spülmaschine stört.

Vor der ersten Verwendung

Befolgen Sie gewissenhaft die nachstehenden Hinweise, um die ordnungsgemäße Aufstellung und Installation Ihres Wäschetrockners zu gewährleisten und Unfälle oder Verletzungen bei Abspülen zu vermeiden.

Die Spülmaschine auf einen Blick

HINWEIS: Die Sternchen „*“ kennzeichnen Modellvarianten und können für Ziffern (0-9) oder Buchstaben (A-Z) stehen.

01 Oberkorb

02 Unterkorb

03 Salzbehälter

04 Spülmittelfach

05 Gerätetür

06 Gehäuse

07 Zulaufschlauch 08 Abwasserschlauch

Deutsch

Vor der ersten Verwendung

HINWEIS: Die Sternchen „*“ kennzeichnen Modellvarianten und können für Ziffern (0-9) oder Buchstaben (A-Z) stehen.

01 Besteckkorb
04 Unterkorb
07 Gehäuse

02 Oberkorb
05 Spülmittelfach
08 Zulaufschlauch

03 Salzbehälter
06 Gerätetür
09 Abwasserschlauch

Deutsch30-

VORSICHT

• Spülen Sie keine Gegenstände, die mit Asche, Sand, Wachs, Schmierfett oder Farbe verschmutzt sind. Solche Stoffe beschädigen die Spülmaschine. Asche wird nicht auflöst und verteilt sich im Inneren der Spülmaschine.
• Entfernen Sie Speisereste wie Knochen, Obstsamen usw. sowie Abfälle wie Zahnstocher, Servietten usw. von Ihrem Geschirr. Speisereste und Abfälle können Geräusche und Störungen der Spülmaschine verursachen und Ihr Geschirr sowie die Spülmaschine beschädigen.

Für die Spülmaschine ungeeignete Gegenstände

WARNUNG

Spülen Sie nur Gläser, Porzellan, Besteck usw., die der Hersteller als spülmaschinenfest deklariert hat. Spülen Sie keine Aluminiumgegenstände (z. B. Fettfilter). Die Spülmaschine kann Aluminium beschädigen und in Extremfällen zu einer heftigen chemischen Reaktion führen.

Spülen Sie die folgenden Gegenstände nicht in der Spülmaschine.

• Gegenstände aus Kupfer, Messing, Zinn, Elfenbein und Aluminium oder Gegenstände, die mit Klebstoff verunreinigt sind
  • Nicht hitzebeständige Kunststoffe
• Kunsthandwerk, Antiquitäten, wertvolle Vasen und Dekorglas
• Keramik oder glasierte Keramik
• Geschirr und Besteck aus Holz oder Gegenstände mit Holzelementen
• Empfindliches Glas oder Bleikristall Nach häufigem Spülen kann Glas stumpf anlaufen.

HINWEIS

Silber, das in Kontakt mit schwefelhaltigen Lebensmitteln gekommen ist, kann sich verfärben. Schwefelhaltig sind Eigelb, Zwiebeln, Mayonnaise, Senf, Fisch, Salzlake für Fisch und Marinaden.

Vor der ersten Verwendung

Einfache Arbeiten mit den Körben

Höhenverstellung

Sie können die Höhe des Oberkorbs bei Bedarf anpassen, damit im Unterkorb größere Gegenstände untergebracht werden können. Je nach der Höhe des Oberkorbs kann der Unterkorb Gedecke bis zu einem Durchmesser von 29 cm und der Oberkorb Gedecke mit einem Durchmesser von maximal 18 cm aufnehmen.

VORSICHT

• Wir empfehlen, die Höhe des Oberkorbs anzupassen, bevor Sie Geschirr einräumen. Wenn Sie den Korb einstellen, nachdem Sie das Geschirr hineingestellt haben, beschädigen Sie möglicherweise das Geschirr.
• Achten Sie darauf, beim Einstellen beide Griffe zu fassen, denn andernfalls schließt die Tür der Spülmaschine möglicherweise nicht mehr richtig.

DW5*R407*BB / DW5*R406*BB

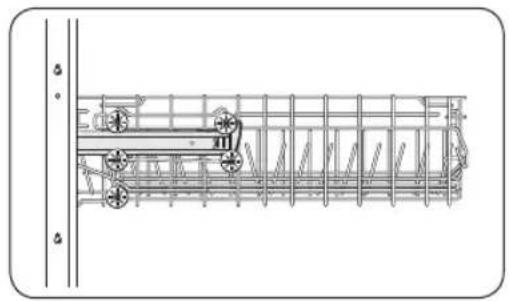

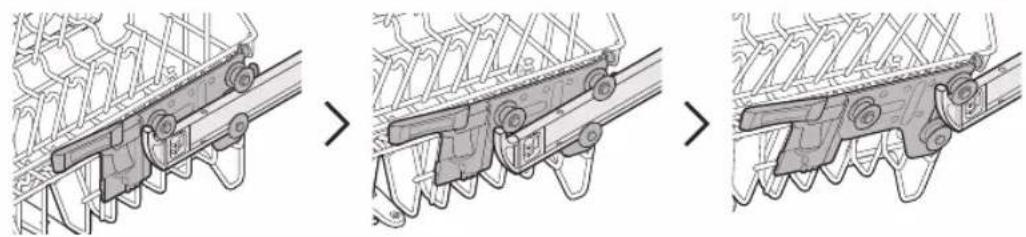

• Um den Oberkorb anzuheben, ziehen Sie ihn einfach nach oben. Der verstellbare Hebel verriegelt, und der Oberkorb rastet in der höheren Position ein.
• Greifen Sie zum Absenken des oberen Korbs die verstellbaren Griffe an seiner linken und rechten Seite und drücken Sie sie dann gleichmäßig nach unten.

Deutsch32-

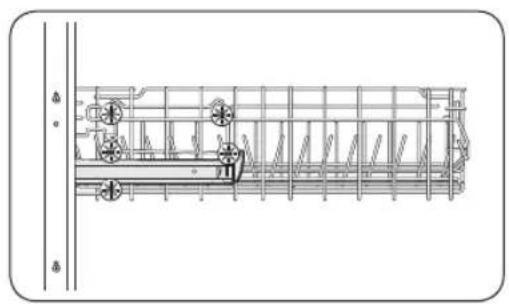

DW5*R405*BB / DW5*R404*BB

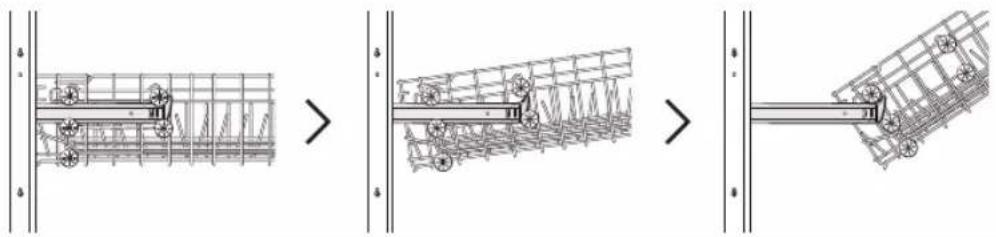

- Um den oberen Korb anzuheben, nehmen Sie ihn heraus (Anweisungen siehe Abschnitt „Ausbauen des Oberkorbs“ auf Seite 34) und setzen Sie ihn dann mit den unteren drei Rädern rechts und links am Korb auf die Führungsschiene.

- Um den oberen Korb abzusenken, nehmen Sie ihn heraus (Anweisungen siehe Abschnitt „Ausbauen des Oberkorbs“ auf Seite 34) und setzen Sie ihn dann mit den oberen vier Rädern rechts und links am Korb auf die Führungsschiene.

Vor der ersten Verwendung

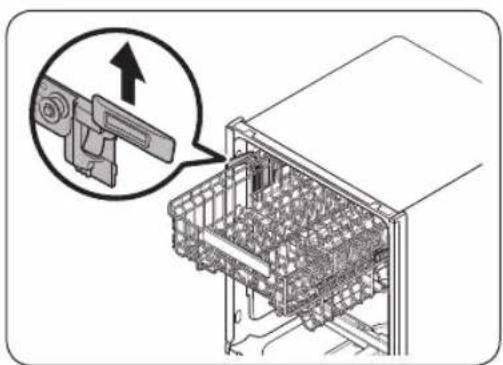

Ausbauen des Oberkorbs

VORSICHT

• Starten Sie die Spülmaschine nicht ohne den Oberkorb. Andernfalls treten Geräusche auf und die Spülmaschine funktioniert richtig nicht.
• Wenn Sie den Oberkorb herausgenommen haben, müssen Sie ihn wieder richtig die Spülmaschine einsetzen, damit sie normal funktioniert.

Ziehen Sie den oberen Korb bis zum Anschlag nach vorne und heben Sie ihn dann zum Herausnehmen leicht an. Siehe folgende Abbildungen.

Ziehen Sie den oberen Korb nach vorne und heben Sie ihn dann nach vorne heraus. Siehe folgende Abbildungen.

Einräumen der Spülmaschine

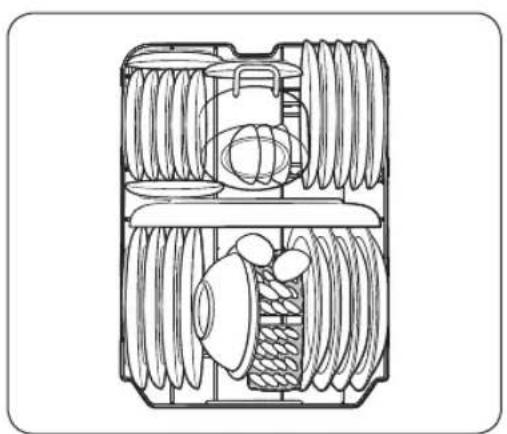

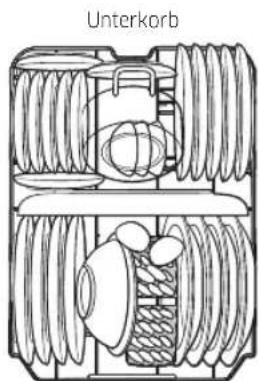

Unterkorb

Wir empfehlen, große und schwer zu reinigende Gegenstände (z. B. Töpfe, Pfannen, Deckel, Schüsseln und Schalen) in den unteren Korb zu stellen.

Es ist besser, Schüsseln und Deckel seitlich in die Körbe zu stellen, damit nicht die Drehung der oberen Düse blockiert wird. Töpfe, Schüsseln usw. müssen immer auf den Kopf gestellt werden. Tiefe Töpfe sollten schräg gestellt werden, damit das Wasser besser ablaufen kann.

Der untere Korb verfügt über Klappzinken, damit größere Töpfe und Pfannen problemlos eingeräumt werden können.

Lange Gegenstände, Servierbestecke, Salatbestecke und große Messer sollten Korb so untergebracht werden, dass sie nicht die Drehung der Düsen behindern.

Vor der ersten Verwendung

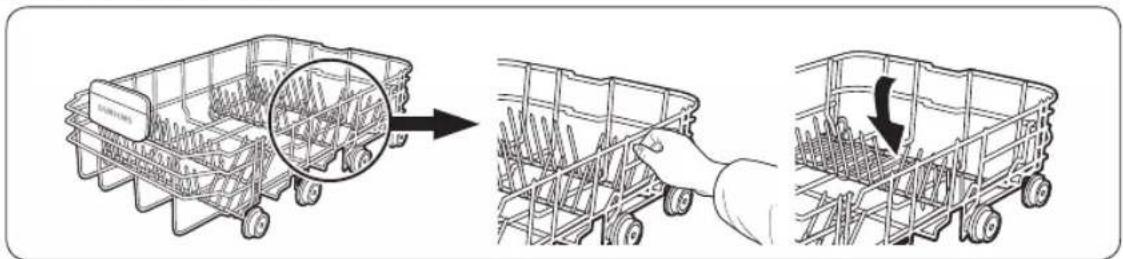

Verwendung der Klappzinken

Damit Töpfe und Pfannen besser eingeräumt werden können, lassen sich die Zinken nach unten klappen (siehe Abbildung).

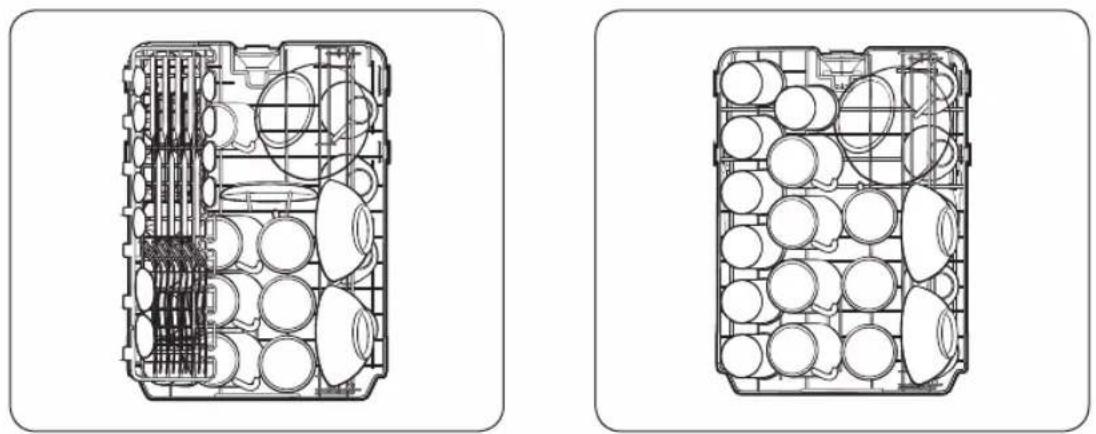

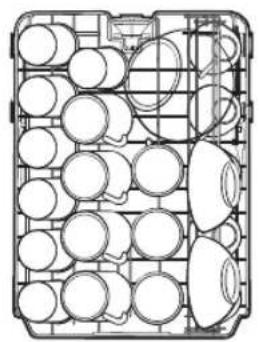

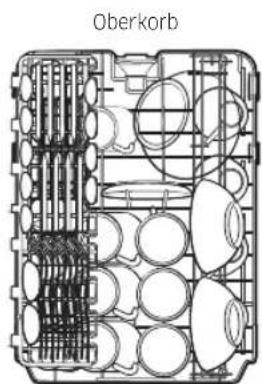

Der obere Korb ist für empfindliches und leichtes Geschirr wie Gläser, Kaffee-, Teetassen und Untertassen, sowie Teller, Schälchen und flachen Pfannen (solange sie nicht zu stark verschmutzt sind) vorgesehen. Stellen Sie das Geschirr und die Kochgeräte so in die Maschine, dass sie nicht durch den Wasserstrahl verschoben werden. Stellen Sie Gläser, Tassen und Schüsseln immer auf den Kopf.

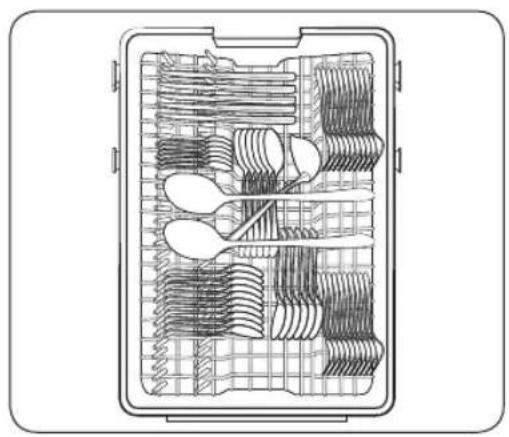

Besteckkorb (nur bei Modell DW5*R407*BB / DW5*R405*BB)

Der Besteckkorb ist am besten geeignet für Besteck, Kochutensilien und Vorlegebesteck. Verwenden Sie den Besteckkorb, um Besteck und Kochutensilien einzuräumen.

HINWEIS

Das Besteckfach kann vollständig herausgenommen werden, wenn im Oberkorb Platz für größere Gegenstände benötigt wird.

Spülmittelbehälter

Sie müssen für alle Programme Spülmittel in den Spülmittelbehälter füllen. Um eine optimale Spülleistung zu gewährleisten, bestimmen Sie die Spülmittelmenge entsprechend dem gewählten Programm.

WARNING

• Sie dürfen das Spülmittel niemals verschlucken. Vermeiden Sie es, die Spülmitteldämpfe einzuatmen. Geschirrspülmittel enthält Reizstoffe und ätzende Chemikalien, die Atemwegserkrankungen auslösen können. Suchen Sie unverzüglich einen Arzt auf, wenn Geschirrspülmittel dennoch verschluckt oder eingeatmet wurde.
• Bewahren Sie das Spülmittel außerhalb der Reichweite von Kindern auf.

VORSICHT

Verwenden Sie nur Spülmaschinenmittel. Normale Spülmittel produzieren zu viel Schaum. Dies kann die Leistungsfähigkeit der Spülmaschine beeinträchtigen oder eine Fehlfunktion verursachen.

Vor der ersten Verwendung

Einfüllen des Spülmittels

1. Drücken Sie die Entriegelung nach rechts, um die Klappe des Spülmittelfachs zu öffnen.

HINWEIS

Die Klappe bleibt am Ende eines Spülprogramms immer geöffnet.

1. Geben Sie die empfohlene Spülmittelmenge direkt in das Spülmittelfach.

1. Schieben Sie den Deckel zum Schließen nach oben.

Deutsch38-

1. Wenn das Geschirr stark verschmutzt sind, geben Sie eine kleine Menge Spülmittel auf die Tür. So erzielen Sie ein besseres Reinigungsergebnis. (Die richtige Spülmittelmenge erfahren Sie in Abschnitt „Empfohlene Spülmittelmenge“.)

HINWEIS

Dieses zusätzliche Spülmittel tritt beim Vorspülen in Aktion.

Der Deckel öffnet sich automatisch und gibt das Spülmittel beim Spülen aus.

Empfohlene Spülmittelmenge

Programm	Spülmittelmenge
	Hauptspülmittelfach: Auf die Tür zum Vorspülen
AUTO, Normalprogramm 20 g ( ^2/_3 oz) 10 g (		^1/_3 oz)
Intensiv, Express 30 g (1 oz) 15 g (		^1/_2 oz)

HINWEIS

Die Zahlen im Fach geben das Gewicht in Gramm an.

Vor der ersten Verwendung

Klarspülmittelbehälter

Klarspüler verbessert die Trocknungsleistung der Spülmaschine. Füllen Sie Klarspüler nach, wenn die Nachfüllanzeige für den Klarspüler auf dem Bedienfeld aufleuchtet. Verwenden Sie nur flüssige Klarspüler.

Pulverförmiger Klarspüler verstopft die Behälteröffnung und führt zu Fehlfunktionen der Spülmaschine.

VORSICHT

• Geben Sie kein Geschirrspülmittel in den Behälter für den Klarspüler.
• Überfüllen Sie den Behälter nicht. Überschüssiger Klarspüler kann während des Programms austreten.

Füllen der Klarspülerbehälters

1. Öffnen Sie den Deckel des Klarspülerbehälters.

1. Füllen Sie Klarspüler in den Klarspülerbehälter ein.

HINWEIS

Achten Sie beim Nachfüllen auf das Anzeigefenster am Klarspülerbehälter.

VORSICHT

Befüllen Sie den Behälter nur bis zur maximalen Füllstandsanzeige. Überschüssiger Klarspüler kann während der Programme auslaufen.

Deutsch40-

1. Schließen Sie den Deckel des Klarspülerbehälters.

Salzbehälter

VORSICHT

• Verwenden Sie nur Spülmaschinensalz. Verwenden Sie keine andere Art von Salz oder Lösungsmittel. Andere Mittel können Schäden am Salzbehälter und an der Enthärtungsanlage verursachen.
• Um Korrosion durch eine übermäßige Menge an Salz oder Salzwasser zu verhindern, füllen immer den Salbehälter unmittelbar vor dem Start eines Spülprogramms.

Füllen des Salzbehälters

1. Öffnen Sie die Gerätetür.

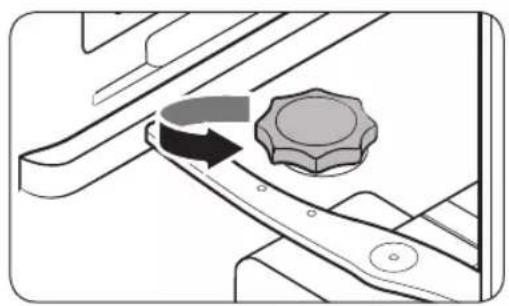

2. Drehen Sie die Kappe zum Öffnen gegen den Uhrzeigersinn.

1. Füllen Sie den Salzbehälter mit Wasser (nur beim erstmaligen Einschalten des Gerätes erforderlich).

2. Füllen Sie das Spülmaschinensalz ein.

VORSICHT

• Die maximale Kapazität beträgt etwa 1 kg. Überschreiten Sie nicht die Kapazität.
- Durch Überschreiten der Kapazität kann die Leistung der Spülmaschine beeinträchtigt werden.

Vor der ersten Verwendung

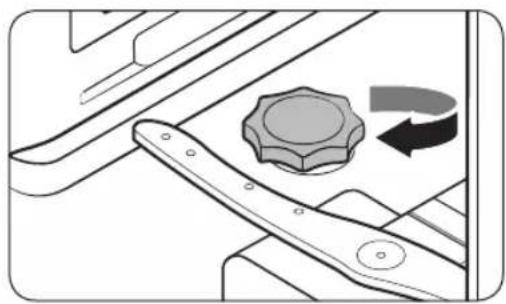

1. Drehen Sie das Anschlussstück zum Schließen im Uhrzeigersinn.

HINWEIS

• Um Salz oder Salzwasser aus der Spülmaschine zu entfernen, führen Sie das Kurzprogramm-Programm aus.
• Je nach Größe der Salzkörner kann es eine Weile dauern, bis das Salz gelöst ist und die Anzeige (Verlöscht.

Salzanzeige

Die Anzeige (Schaltet sich ein, wenn für die nächsten Programme nicht mehr genügend Salz vorhanden ist.

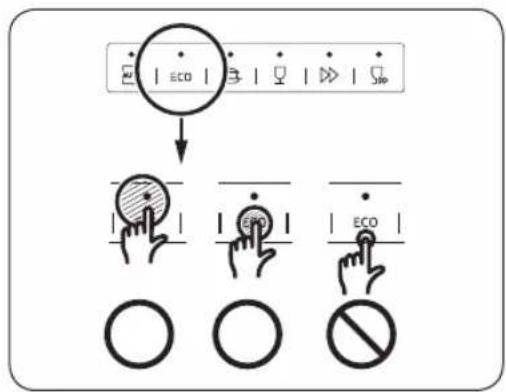

Empfindlichkeit des Touchpads

Beachten Sie die folgenden Hinweise, damit Bedieneinheiten mit Touchpad nicht ihre Empfindlichkeit verlieren.

• Berühren Sie die Tasten auf dem Tastenfeld mit einem Finger und in der Mitte.
• Achten Sie darauf, jeweils immer nur eine Taste zu drücken (außer bei angegebenen Tastenkombinationen).
• Reinigen Sie die Oberfläche des Bedienfelds regelmäßig mit einem feuchten weichen Tuch.

Deutsch42-

Einstellungsmodus

Sie können den Signalton, das automatische Türöffnen, den Klarspülerpegel und die Wasserhärte nach Ihren Wünschen einstellen.

Starten des Einstellungsmodus

1. Schalten Sie die Spülmaschine ein.

2. Halten Sie die Programmtaste AUTO (Modell DW5*R407*BB / DW5*R406*BB) oder Normalprogramm (Modelle DW5*R405*BB / DW5*R404*BB) innerhalb von 60 Sekunden nach dem Einschalten der Spülmaschine fünf Sekunden gedrückt.

- Wenn Sie den Einstellungsmodus aufgerufen haben, zeigt das Display „0:00“ an.

Signaltoneinstellung

Hiermit schalten Sie den Signalton ein bzw. aus.

1. Drücken Sie die Taste Nur Unterkorb (Modell DW5*R407*BB / DW5*R406*BB) oder Halbe Ladung (Modelle DW5*R405*BB / DW5*R404*BB), um das Menü zur Signaltoneinstellung auszuwählen.

- Im Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „U1“)

1. Drücken Sie die Programmtaste AUTO (Modell DW5*R407*BB / DW5*R406*BB) oder Normalprogramm (Modelle DW5*R405*BB / DW5*R404*BB), um die Einstellung zu ändern.

- UO: Signalton aus

- U1: Signalton ein

1. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Einstellen der Türöffnungsautomatik (nur zutreffende Modelle)

Um bessere Trocknungsergebnisse zu erzielen, können Sie die Spülmaschine so einstellen, dass die Gerätetür nach jedem Programm automatisch geöffnet wird.

1. Drücken Sie die Taste Klarspülerzugabe, um das Menü zum Einstellen der Türöffnungsautomatik auszuwählen.

- Im Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „A1“)

1. Drücken Sie die Programmtaste AUTO (Modell DW5*R407*BB / DW5*R406*BB), um die Einstellung zu ändern.

- AO: Funktion deaktiviert

- A1: Funktion aktiviert

1. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Vor der ersten Verwendung

Dosiereinstellung für den Klarspüler:

Sie können die bei einem Programm benutzte Klarspülermenge ändern.

1. Drücken Sie die Taste Desinfektion, um das Menü zum Einstellen der Klarspülermenge auszuwählen.
2. Im Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „d4“)
3. Drücken Sie die Programmtaste AUTO (Modell DW5*R407*BB / DW5*R406*BB) oder Normalprogramm (Modelle DW5*R405*BB / DW5*R404*BB), um die Einstellung zu ändern. - Sie können zwischen d1 - d5 (Minimum - Maximum) wählen.
4. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Einstellen der Wasserhärte

Sie können die eingestellte Wasserhärte an die Wasserhärte in Ihrer Region anpassen. Diese Einstellung hat Auswirkungen auf den Salzverbrauch der Spülmaschine.

1. Drücken Sie die Taste Startzeitvorwahl, um das Menü zum Einstellen der Wasserhärte auszuwählen.
2. Im Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „H4“)
3. Drücken Sie die Programmtaste AUTO (Modell DW5*R407*BB / DW5*R406*BB) oder Normalprogramm (Modelle DW5*R405*BB / DW5*R404*BB), um die Einstellung zu ändern.
4. Sie können zwischen H1 - H6 (weich - hart) wählen.
5. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

HINWEIS

• Ändern Sie die Einstellung entsprechend der Tabelle im Abschnitt „Einstellen des Salzverbrauchs“ auf Seite 49.
  • Werkseinstellungen: H4 (EN50242)
• Je nach Einstellung regeneriert die Spülmaschine nach 3 bis 4-maligem Abspülen den Wasserenthärter. Die Spülmaschine regeneriert den Wasserenthärter jedoch beim ersten Spülen nach dem Ändern der Einstellung.
• Die Regeneration wird in der Trockenphase durchgeführt. Hierbei werden zusätzlich 2,0–2,5 l Wasser verbraucht und das Programm dauert 4–10 Minuten.
• Der Energieverbrauch kann sich zwar erhöhen, allerdings nur in geringfügigem Maße.

Deutsch44

Bedienung

Bedienfeld

DW5*R407*BB / DW5*R406*BB

DW5*R405*BB / DW5*R404*BB

01 POWER (EIN/AUS)	Durch Drücken dieser Taste wird die Spülmaschine ein- bzw. ausgeschaltet.
02 Programm	Drücken Sie diese Taste, um das gewünschte Spülprogrammauszuwählen. Weitere Informationen erhalten Sie im Abschnitt „Programmübersicht“ auf Seite 47.
03 Nur Oberkorb (DW5*R407*BB / DW5*R406*BB)	Wenn Sie Energie sparen möchten, drücken Sie auf diese Taste, um Ihr Geschirr nur im oberen Korb zu spülen.
04 Nur Unterkorb (DW5*R407*BB / DW5*R406*BB)	Wenn Sie Energie sparen möchten, drücken Sie auf diese Taste, um Ihr Geschirr nur im unteren Korb zu spülen.
05 Halbe Ladung (DW5*R405*BB / DW5*R404*BB)	Um Energie zu sparen, drücken Sie auf diese Taste, wenn Sie eine kleine Anzahl von Teilen spülen möchten.
06 Klarspülerzugabe	Drücken Sie diese Taste, um die Option Klarspülerzugabe auszuwählen. Mit dieser Option fügen Sie am Ende des Programms einen zusätzlichen Spülvorgang ein.
07 Desinfektion	Drücken Sie auf diese Taste, um die Hochtemperaturdesinfektion einzusetzen und die Wassertemperatur beim letzten Spülen auf bis zu 69 °C zu steigern.Diese Option ist bei Schonprogramm und Kurzprogramm nicht verfügbar.

Bedienung

08 Spültabs (Bediensperre)	Drücken Sie auf diese Taste, um die Option Spültabs zum Einsatz eines 3-in-1-Tabs auszuwählen, bei denen Salz und Klarspüler nicht benötigt werden. Diese Option ist bei Express und Kurzprogramm nicht verfügbar.Bediensperre: Mit der Kindersicherung können Sie mit Ausnahme der Taste POWER (EIN/AUS) alle Tasten auf dem Bedienfeld sperren. Weitere Informationen erhalten Sie im Abschnitt „Bediensperre“ auf Seite 51.
09 Startzeitvorwahl	Sie können den Beginn des Spülprogramms um bis zu 24 Stunden verzögern. Weitere Informationen erhalten Sie im Abschnitt „Startzeitvorwahl“ auf Seite 51.
10 START (Cancel & Drain (Abbrechen und abpumpen))	Drücken Sie auf START, um die Maschine zu starten. Stellen Sie sicher, dass die Gerätetür geschlossen ist.Cancel & Drain (Abbrechen und abpumpen): Wenn Sie das laufende Programm abbrechen und die Spülmaschine leer pumpen möchten, halten Sie die Taste START 3 Sekunden lang gedrückt.

Anzeigen

Salzmangelanzeige Leuchtet auf	[IMAGE]	der Salzbehälter fast leer ist.
Klarspüler auffüllen-Anzeige	[YOD6]	Sie leuchtet auf, wenn der Klarspüler in der Spülmaschine zur Neige geht.
Bediensperre-Anzeige		Leuchtet auf, wenn die Bediensperre aktiviert ist und blinkt, wenn eine Taste außer der POWER (EIN/AUS)-Taste gedrückt wird.
Startzeitvorwahl-Anzeige Leuchtet auf, wenn Startzeitvorwahl aktiviert wird.

Deutsch46-

Programmübersicht

DW5*R407*BB / DW5*R406*BB

DW5*R405*BB / DW5*R404*BB

01 AUTO (DW5*R407*BB / DW5*R406*BB)	In diesem Programm wird der Verschmutzungsgrad erkannt und automatisch das dafür optimale Programm gestartet.
02 Normalprogramm (DW5*R405*BB / DW5*R404*BB)	Für normal verschmutzte Teile, wie z. B. Schüsseln, Teller, Gläser und nur leicht verschmutzte Pfannen. Standardprogramm
03 Öko	In diesem Programm werden Strom- und Wasserverbrauch reduziert. Es ist für normal verschmutztes Geschirr geeignet.
04 Intensiv Wählen Sie	diesen Programm für stark verschmutzte Gegenstände.
05 Schonprogramm	Wählen Sie diesen Programm für leicht verschmutzte, zerbrechliche Gegenstände wie Gläser. Die Option zum Desinfizieren ist in diesem Programm nicht verfügbar.
06 Express	Kurzprogramm für normal verschmutzte täglich genutzte Teile. Die Option für Multitabs ist in diesem Programm nicht verfügbar.
07 Kurzprogramm	Wählen Sie diesen Programm, um leicht verschmutzte Teile in kurzer Zeit zu spülen. Die Optionen „Desinfizieren“ und „Multitab“ sind in diesem Programm nicht verfügbar.

Bedienung

Mit wenigen einfachen Schritten zu Ergebnissen

1. Öffnen Sie die Gerätetür, und räumen Sie die Spülmaschine ein. Stellen Sie sicher, dass Sie Speisereste und Abfälle auf dem Geschirr entfernen.
2. Füllen Sie Spülmittel in den Spülmittelbehälter. Sie erzielen ein besseres Spülergebnis, wenn Sie Klarspüler einfüllen.
3. Drücken Sie auf POWER (EIN/AUS) und wählen Sie dann ein Programm zusammen mit den erforderlichen Optionen (Nur Oberkorb, Nur Unterkorb, Halbe Ladung, Klarspülerzugabe, Desinfektion, Spültabs und Startzeitvorwahl). Einige Optionen sind je nach Programm möglicherweise nicht verfügbar.

HINWEIS

• Denken Sie daran, das Geschirr in den oberen Korb einzuräumen, wenn Sie das Programm Nur Oberkorb (DW5*R407*BB / DW5*R406*BB) auswählen.
• Denken Sie daran, das Geschirr in den unteren Korb einzuräumen, wenn Sie das Programm Nur Unterkorb (DW5*R407*BB / DW5*R406*BB) auswählen.
• Drücken Sie Taste START und schließen Sie dann die Tür. Die Spülmaschine startet das Programm, nachdem sie einige Sekunden lang abgepumpt hat.

HINWEIS

• Um das Programm nach dem Start zu ändern, halten Sie START 3 Sekunden lang gedrückt, um das Programm abzubrechen. Wählen Sie dann ein neues Programm.
  • Das Standardprogramm ist Öko.
• Wenn Sie das Spülprogramm fortsetzen möchten, nachdem Sie die Tür geöffnet haben, um die Spülmaschine im Betrieb anzuhalten, müssen Sie einfach nur die Tür wieder schließen.

Deutsch48

Salzbehälter

Der Wasserenthärter ist so konzipiert, dass Mineralien und Salze aus dem Wasser entfernt werden, da diese sich nachteilig oder schädlich auf den Betrieb des Gerätes auswirken können. Je höher der Mineral- und Salzgehalt, desto härter ist das Wasser. Der Enthärter muss entsprechend dem Härtegrad des Wassers in Ihrer Region angepasst werden.

Der zuständige Wasserversorger kann Sie hinsichtlich der Härte des Wassers in Ihrer Nähe beraten.

Einstellen des Salzverbrauchs

Die Spülmaschine ermöglicht das Einstellen des Salzverbrauchs entsprechend der Härte des verwendeten Wassers. Gehen Sie folgendermaßen vor, um den Salzverbrauch einzustellen:

1. Schalten Sie die Spülmaschine ein.
2. Halten Sie die Programmtaste AUTO (Modell DW5*R407*BB / DW5*R406*BB) oder Normalprogramm (Modelle DW5*R405*BB / DW5*R404*BB) innerhalb von 60 Sekunden nach dem Einschalten der Spülmaschine fünf Sekunden gedrückt.
3. Wenn Sie den Einstellungsmodus aufgerufen haben, zeigt das Display „0:00“ an.
4. Drücken Sie die Taste Startzeitvorwahl, um das Menü zum Einstellen der Wasserhärte auszuwählen.
5. Im Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „H4“)
6. Drücken Sie die Programmtaste AUTO (Modell DW5*R407*BB / DW5*R406*BB) oder Normalprogramm (Modelle DW5*R405*BB / DW5*R404*BB), um die Einstellung zu ändern.
7. Sie können zwischen H1 - H6 (weich - hart) wählen.
8. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

HINWEIS

• Es wird empfohlen, beim Einstellen die Angaben in der folgenden Tabelle (oder im Handbuch) zu beachten.
  • Werkseinstellungen: H4 (EN50242)

Bedienung

Wasserhärte				Wasserenthärtereinstellung:	Salzverbrauch (Gramm/Programm)	Autonomie (Spülprogramme / 1 kg)
°dH °fH	°Clark	mmol/l
0-5 0	9 0-6 0	0,94 H1	0 /
6-11 1	0-20 7-1	4 1,0-2	0 H2 20 60
12-17	21-30 15	-21 2,1	-3,0 H3 30 50
18-22	31-40 22	-28 3,1	-4,0 H4 40 40
23-34	41-60 29	-42 4,1	-6,0 H5 50 30
35-55	61-98 43	-69 6,1	-9,8 H6 60 20

HINWEIS

• 1 dH (deutscher Härtegrad) = 0,178 mmol/l
• 1 Clark (britischer Härtegrad) = 0,143 mmol/l
• 1 fH (französischer Härtegrad) = 0,1 mmol/l
- Setzen Sie sich mit Ihren örtlichen Wasserversorger in Verbindung, um Auskunft über die Härte Ihrer Wasserversorgung zu erhalten.
• WASSERENTHÄRTER

Die Härte des Wassers unterscheidet sich von Ort zu Ort. Wenn in der Spülmaschine hartes Wasser verwendet wird, können sich auf Geschirr und Besteck Ablagerungen bilden. Das Gerät ist mit einem speziellen Enthätersystem ausgestattet, in dem ein Spezialsalz verwendet wird, das Kalk und Mineralien aus dem Wasser entfernt.

Deutsch50-

Startzeitvorwahl

Sie können den Beginn des Spülprogramms in Schritten von einer Stunde um bis zu 24 Stunden verzögern. Um die Verzögerungszeit zu erhöhen, drücken Sie auf die Taste Startzeitvorwahl. Die angezeigte Stunde gibt an, wann das Programm gestartet wird.

1. Öffnen Sie die Gerätetür, und räumen Sie die Spülmaschine ein.
2. Durch Drücken der Taste Startzeitvorwahl ändert sich die Zeit in Schritten von 1 Stunde.

3. Wenn Sie die Taste gedrückt halten, erhöht sich die Zeit solange, bis Sie sie wieder loslassen.

4. Drücken Sie Taste START und schließen Sie dann die Tür.

HINWEIS

Um die Verzögerungszeit nach dem Starten der Spülmaschine zu ändern, drücken Sie auf POWER (EIN/AUS) und starten Sie die Spülmaschine dann wieder.

Bediensperre

Um zu verhindern, dass Kinder mit der Spülmaschine spielen, können Sie mit Bediensperre alle Bedientasten mit Ausnahme von POWER (EIN/AUS) sperren.

• Um Bediensperre zu aktivieren, halten Sie die Taste Spültabs 3 Sekunden lang gedrückt. Wenn die Bediensperre aktiviert ist, können Sie weder Programme noch Optionen auswählen noch einen Spülvorgang starten.
• Halten Sie die Taste Spültabs noch einmal 3 Sekunden lang gedrückt, um die Bediensperre zu deaktivieren.
• Bediensperre bleibt nach dem Neustart der Spülmaschine aktiv. Um die Bediensperre zu beenden, müssen Sie sie zuerst deaktivieren.

Wartung und Pflege

Reinigung

Durch gute Pflege Ihrer Spülmaschine verbessern Sie ihre Leistung, vermeiden unnötige Reparaturen und verlängern ihre Lebensdauer.

Außenflächen

Enternen Sie Verschmutzungen auf den Oberflächen der Spülmaschine sofort. Verwenden Sie dafür ein weiches, feuchtes Tuch, um Tropfen und Staub vorsichtig vom Bedienfeld abzuwischen.

⚠ VORSICHT

• Verwenden Sie keinesfalls Benzol, Wachs, Verdünner, Chlorbleiche, Alkohol oder andere Chemikalien. Solche Stoffe können die Innenwände der Spülmaschine verfärben und Flecken verursachen.
• Im Innern der Spülmaschine befinden sich elektrische Teile. Sprühen Sie kein Wasser direkt auf die Spülmaschine. Schützen Sie elektrische Bauteile vor Wasser.
• Verwenden Sie für eine Türverkleidung aus Edelstahl einen Edelstahlreiniger für Haushaltsgeräte und ein sauberes, weiches Tuch.

Innenseiten des Geräts

Reinigen Sie regelmäßig das Innere der Spülmaschines, um Schmutz oder Nahrungsmittelrückstände zu entfernen. Wischen Sie die Innenseiten der Spülmaschine und der Tür mit einem feuchten Geschirrtuch ab.

VORSICHT

• Entfernen Sie keinesfalls die vordere Dichtung (die lange Gummilippe, die um die Öffnung der Spülmaschine geführt ist). Die Dichtung isoliert das Innere der Spülmaschine nach außen.
• Verwenden Sie ein feuchtes Tuch, um Kalk oder Fettablagerungen im Inneren der Spülmaschine zu beseitigen. Alternativ können Sie etwas Reinigungsmittel auftragen und dann bei höchster Spültemperatur einen Leerprogramm durchlaufen lassen.

Deutsch52-

Düsen

Um zu verhindern, dass die Düsen verstopfen, oder um verstopfte Düsen zu reinigen, müssen Sie die einzelnen Düsen entfernen und reinigen. Seien Sie vorsichtig, wenn Sie die Düsen entfernen, denn sie können brechen.

Sprüharm am Oberkorb

1. Öffnen Sie die Tür, und ziehen Sie dann den Oberkorb heraus, um an die obere Düse zu gelangen.
2. Lösen und entfernen Sie die Befestigungsmutter, und nehmen Sie dann den Sprüharm aus dem Gerät.
3. Beseitigen Sie Verstopfungen und reinigen Sie die Düse.
4. Setzen Sie die Düse wieder ein, und ziehen Sie anschließend die Mutter von Hand fest.

5. Drehen Sie die Düse von Hand, um sicherzustellen, dass sie richtig eingerastet ist.

6. Öffnen Sie die Tür und ziehen Sie dann den unteren Korb heraus. Unten erkennen Sie die untere Düse.

7. Beseitigen Sie Verstopfungen und reinigen Sie die Düse.
8. Setzen Sie die Düse wieder ein.
9. Drehen Sie die Düse von Hand, um sicherzustellen, dass sie richtig eingerastet ist.

Wartung und Pflege

Filter

Wir empfehlen eine monatliche Reinigung des Filters.

1. Öffnen Sie die Gerätetür, und entfernen Sie zuerst den Unterkorb.

2. Drehen Sie den Filtergriff gegen den Uhrzeigersinn, um den Grobfilter zu entriegeln.

3. Entfernen Sie den Grobfilter und dann den zylindrischen Mikrofilter darunter.

1. Entfernen Sie Schmutz und Verunreinigungen vom Mikrofilter und vom Grabfilter.

2. Spülen Sie sie unter fließendem Wasser und lassen Sie die dann gut trocknen.

3. Setzen Sie den Filter und dann den Grobfilter wieder ein.

4. Drehen Sie den Filtergriff im Uhrzeigersinn, um ihn zu verriegeln.

⚠ VORSICHT

Achten Sie darauf, dass der Grobfilter richtig geschlossen ist. Eine lose Abdeckung kann die Filterleistung reduzieren.

Langzeitpflege

Wenn Sie die Spülmaschine für längere Zeit nicht benutzen, pumpen Sie zuerst das gesamte Wasser aus dem Gerät und trennen Sie dann den Wasserschlauch. Schließen Sie das Frischwasserventil und öffnen Sie den Schalter am Sicherungsautomaten Restwasser in den Schläuchen oder den internen Komponenten kann die Spülmaschine beschädigen.

Fehlerbehebung

Prüfpunkte

Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tabelle nach und probieren Sie die dort beschriebenen Abhilfemaßnahmen aus.

Symptom Mögliche Ursachen Abhilfemaßnahme
Die Spülmaschine startet nicht.	Die Gerätetür ist nicht vollständig geschlossen.
	Das Netzkabel ist nicht angeschlossen.
	Kein Wasser vorhanden.
	Das Bedienfeld ist gesperrt. • Deaktivieren Sie die Bediensperre.
Die Spülmaschine riecht unangenehm.	Aus dem vorherigen Programm steht noch Wasser im Gerät.
Nach einem Programm steht noch Wasser im Gerät.	Der Abwasserschlauch ist geknickt oder verstopft.

Deutsch56-

Symptom Mögliche Ursachen Abhilfemaßnahme
Auf dem Geschirr bleiben Speisereste zurück.	Es wurde ein falsches Programm ausgewählt.
	Der Filter ist verschmutzt oder nicht richtig befestigt.
	Es wurde eine nicht ausreichende Menge an Spülmittel verwendet.
	Der Wasserdruck ist zu gering.
	Die Düsen sind verstopft.
	Das Geschirr ist nicht richtig eingeräumt oder die Maschine wurde überladen.
	Das Wasser ist zu hart.
Das Geschirr wird nicht gut getrocknet.	Es ist kein oder nicht genug Klarspüler im Klarspülmittelbehälter.
	Es wurde zu viele Geschirr eingeräumt.
	Wasser von Gläsern und Tassen ist beim Ausräumen der Maschine verschüttet worden.
	Es wurden mehrere Spülmitteltabs verwendet, ohne eine Desinfektion auszuwählen.

Fehlerbehebung

Symptom Mögliche Ursachen Abhilfemaßnahme
Die Spülmaschine ist zu laut.	Die Spülmaschine macht Geräusche, wenn der Deckel des Spülmittelfachs geöffnet ist und die Abwasserpumpe arbeitet.	• Dies ist normal.
	Die Spülmaschine steht nicht waagerecht.	• Stellen Sie sicher, dass die Spülmaschine waagerecht steht.
	Die Düse stößt gegen das Geschirr, wodurch ein schlagendes Geräusch entsteht.	• Verteilen Sie das Geschirr neu.
Auf Tassen und Tellern bleibt ein gelber oder brauner Film zurück.	Rückstände von Kaffee oder Tee.	• Lassen Sie ein Programm mit einer höheren Temperatur laufen.
Die Anzeigen leuchten nicht auf.	Das Netzkabel ist nicht angeschlossen.	• Schließen Sie das Netzkabel an.
Die Düsen drehen sich nicht ungehindert.	Die Düsen sind mit Speiseresten verstopft.	• Reinigen Sie die Düsen
Eine weiße Schicht bleibt auf dem Geschirr zurück.	Das Wasser ist zu hart.	• Stellen Sie sicher, dass die Nachfüllanzeige für Salz und die Einstellung der Wasserenthärtungsanlage für die Wasserhärte in Ihrer Gegend geeignet ist.• Stellen Sie sicher, dass der Deckel des Salzbehälters richtig verschlossen ist.
Auf dem Bedienfeld befinden sich Luftblasen und Kratzer.	Luft gelangt unter die Schutzfolie, so dass EPS-Markierungen zurückbleiben.	• Entfernen Sie die Schutzfolie vom Bedienfeld.

Deutsch58-

Informationscodes

Bei Störungen Ihrer Spülmaschine wird im Display ein Informationscode angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus.

Code Abhilfemaßnahme
LC	Meldung: LeckSchließen Sie das Frischwasserventil. Öffnen Sie in Ihrem Sicherungskasten den Schalter des Sicherungsautomaten für die Spülmaschine Wenden Sie sich für die Reparatur an Ihren Installateur. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
4C	Fehler der FrischwasserversorgungÜberprüfen Sie, ob das Ventil der Wasserversorgung geschlossen, die Wasserversorgung in sonstiger Weise unterbrochen oder das Ventil oder die Leitung eingefroren oder mit Fremdpartikeln verstopft ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
AC	Überprüfung der Kommunikation mit der PlatineStörung der Kommunikation zwischen der Haupt- und der Nebenplatine.Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
HC	ÜbertemperaturkontrolleFunktionskontrolle. Füllen Sie Spülmittel ein, und starten Sie ohne Geschirr ein Programm. Wenn das Problem weiterhin besteht, öffnen Sie in Ihrem Sicherungskasten den Schalter des Sicherungsautomaten für die Spülmaschine. Setzen Sie sich dann mit einem Samsung-Kundendienstzentrum in Verbindung.
tC	TemperatursensorDer Temperatursensor ist defekt (Kurzschluss oder offener Stromkreis). Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
PC	Prüfung des VerteilermotorsGestörter Betrieb der Baugruppe des Verteilermotors oder der Hauptplatine. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.

Sollte einer der Informationscodes auch weiterhin angezeigt werden, nachdem Sie die oben beschriebenen Abhilfemaßnahmen ausprobiert haben, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Programmübersicht

DW5*R407*BB / DW5*R406*BB

Programm AUTO Oko Intensiv
Speiserestmenge Gering bis hoch Normal Stark
Programmablauf	Vorspülen (45 °C) ▶Hauptspülen (45 °C-55 °C) ▶ Spülen ▶Heißspülen (65 °C) ▶Trocknen ▶ Ende	Hauptspülen (50 °C) ▶ Spülen ▶Heißspülen (50 °C) ▶Trocknen ▶ Ende	Vorspülen (50 °C) ▶Hauptspülen (60 °C) ▶ Spülen ▶ Spülen ▶Heißspülen (70 °C) ▶Trocknen ▶ Ende
Wasserverbrauch (L) 9	5-13	9,9 (DW5*R406*BB)9,5 (DW5*R407*BB)	15,5
Energieverbrauch (kWh)	0,85-1,2	0,704 (DW5*R406*BB)0,755 (DW5*R407*BB)	1,33
Programmdauer (in min)	150 220 175

Programm Schonprogramm Express Kurzprogramm
Speiserestmenge Gering Normal Gering
Programmablauf	Vorspülen ►Hauptspülen (40 °C)► Spülen ►Heißspülen (60 °C) ►Trocknen ► Ende	Vorspülen (40 °C) ►Hauptspülen (45 °C)► Heißspülen (60 °C)► Trocknen ► Ende	Hauptspülen (35 °C)► Spülen (35 °C)
Wasserverbrauch (L) 12		9,1	10,5
Energieverbrauch (kWh)	0,71	0,77	0,28
Programmdauer (in min)	125	60	20

Deutsch60-

DW5*R405*BB / DW5*R404*BB

Programm Normal	programm Öko Intensiv
Speiserestmenge	Normal Normal Stark
Programmablauf	Vorspülen (45 °C) ▶Hauptspülen (55 °C) ▶Spülen ▶Heißspülen (65 °C) ▶Trocknen ▶ Ende	Hauptspülen (45 °C) ▶Spülen ▶Heißspülen (60 °C) ▶Trocknen ▶ Ende	Vorspülen (50 °C) ▶Hauptspülen (60 °C) ▶Spülen ▶Spülen ▶Heißspülen (70 °C) ▶Trocknen ▶ Ende
Wasserverbrauch (L)	13,1	9,5 (DW5*R404*BB)9,9 (DW5*R405*BB)	16,5
Energieverbrauch (kWh)	1,1	0,780(DW5*R404*BB)0,836(DW5*R405*BB)	1,3
Programmdauer (in min)	175 220 165

Programm Schonprogramm Express Kurzprogramm
Speiserestmenge Gering Normal Gering
Programmablauf	Vorspülen ►Hauptspülen (40 °C)► Spülen ►Heißspülen (60 °C) ►Trocknen ► Ende	Vorspülen (50 °C) ►Hauptspülen (60 °C) ►Heißspülen (60 °C) ►Trocknen ► Ende	Hauptspülen (35 °C)► Spülen (35 °C)
Wasserverbrauch (L) 13,4 9,1 10,5
Energieverbrauch (kWh)	0,78	0,75 0,3
Programmdauer (in min)	125	60	20

HINWEIS

• Die Dauer eines Programms unterscheidet sich je nach den von Ihnen gewählten Optionen und je nach Wassereinlasstemperatur und -druck.
• Die Spülmaschine pumpt das restliche Wasser im Inneren automatisch ab, wenn sie seit 5 Tage nicht benutzt wurde.
• Die Leistungsaufnahme hängt von der Wassertemperatur und/oder der Füllung ab. Wenn der Klarspülerbehälter leer ist, können Zeit und Temperatur etwas ansteigen.
• Wenn kein Klarspüler verwendet wird, können Dauer und Temperatur des Programms ein wenig zunehmen.

Deutsch

Anhang

Transport/Umzug

Stellen Sie sicher, dass die Spülmaschine leer ist und dass sich keine losen Teile darin befinden. Pumpen Sie zuerst etwaiges Restwasser folgendermaßen aus der Spülmaschine ab.

1. Öffnen Sie die Gerätetür und schalten Sie die Spülmaschine ein.
2. Wählen Sie das Öko-Programm aus und starten Sie es.
3. Drücken Sie Taste START und schließen Sie dann die Tür.
4. Öffnen Sie die Tür 5 Sekunden nachdem das Programm abgeschlossen ist.
5. Halten Sie die Taste START 3 Sekunden lang gedrückt, um das Wasser abzupumpen.
6. Schließen Sie die Gerätetür.
7. Öffnen Sie die Tür, wenn das Abpumpen beendet ist.
8. Schalten Sie die Spülmaschine aus und schließen Sie dann das Wasserventil.
9. Trennen Sie den Wasserschlauch und den Abwasserschlauch.

VORSICHT

Sie dürfen die Spülmaschine beim Transport weder schütteln noch hin- und herwiegen. Andernfalls kann Restwasser aus der Spülmaschine tropfen.

Schutz vor Frost

Wenn Sie die Spülmaschine längere Zeit an einer Stelle mit Frostgefahr abstellen, müssen Sie unbedingt sicherstellen, dass sich keinerlei Wasser mehr darin befindet. Weitere Details erfahren Sie im Abschnitt „Transport/Umzug“.

Entsorgung der Spülmaschine und Umweltschutz

Diese Spülmaschine ist aus wiederverwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von Altgeräten die vor Ort geltenden Vorschriften und Gesetze. Schneiden Sie das Netzkabel durch, damit das Gerät nicht mehr an eine Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu verhindern, dass Kinder und Tiere versehentlich im Gerät eingeschlossen werden.

Deutsch62-

Technische Daten

MODELL	FBI (Einbaugerät)
	DW5*R407*BB D	DW5*R406*BB DW5	*R405*BB DW5*R4	04*BB
Stromversorgung 220 - 240 V bei 50 Hz
Wasserdruck 0,04	-1,0 MPa
Spülkapazität	10 Normgedecke	9 Normgedecke	10 Normgedecke	9 Normgedecke
Nennleistung 1760-2100 W
Abmessungen(Breite x Tiefe x Höhe)	450 x 550 x 815 mm
Gewicht (ausgepackt)	35 kg 34,5 kg 33 kg	32 kg

Für Standardtest

HINWEIS

Folgende Bedingungen galten für den Vergleichstest:

• Spülkapazität: 10 Normgedecke
• Prüfnorm: EN 60436
• Position des oberen Korbs: unten
• Spülprogramm: Öko
• Zusätzliche Optionen: Keine
  • Einstellung der Klarspülermenge: 5
  • Einstellung der Wasserhärte: H3

- Dosierung des Standardspülmittels: Hauptspüle 18 g

- Zur Anordnung der Gedecke siehe nachfolgende Abbildungen.

1. Servierloffel 4. Suppenloffel

2. Teelöffel 6. Dessertlöffel

7. Serviergabeln 8. Schöpfkellen

Deutsch64

• Spülkapazität: 9 Normgedecke
• Prüfnorm: EN 60436
• Position des oberen Korbs: unten
• Spülprogramm: Öko
  • Zusätzliche Optionen: Keine
  • Einstellung der Klarspülermenge: 5
  • Einstellung der Wasserhärte: H3
• Dosierung des Standardspülmittels: Hauptspüle 17 g
• Zur Anordnung der Gedecke siehe nachfolgende Abbildungen.

Notizen

Notizen

SAMSUNG

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS AN ODER BESUCHEN SIE UNS ONLINE	UNTER
POLAND	801-172-678* lub [phone]*(opłata według taryfy operatora)http://www.samsung.com/pl/support/
GERMANY 06196 77 555 77 www.samsung.com/de/support

DD81-02709D-08

Dishwasher

User manual

DW5*R407*BB/DW5*R406*BB/DW5*R405*BB/

DW5*R404*BB

Contents

Safety information 4
