TKIT-1BW - Thermostat KING - Kostenlose Bedienungsanleitung

Produkttyp	Thermostat
Marke	King
Modell	TKIT-1BW
Abmessungen (B x H x T)	85 x 85 x 30 mm
Gewicht	150 g
Stromversorgung	2 x AA-Batterien (nicht im Lieferumfang)
Temperaturbereich	5 °C bis 35 °C
Genauigkeit	±0,5 °C
Display	LCD mit Hintergrundbeleuchtung
Programmierbar	Ja, 7-Tage-Programm mit bis zu 4 Zeitintervallen pro Tag
Heiz-/Kühlmodus	Umschaltbar
Fenster-offen-Erkennung	Ja
Kindersicherung	Ja (Tastensperre)
Frostschutzfunktion	Ja, einstellbar ab 5 °C
Kompatibilität	Standard-Zwei-Draht-Systeme (230 V)
Montage	Wandmontage, Unterputzdose (60 mm)
Farbe	Weiß
Zertifizierung	CE, RoHS
Entsorgung	Elektroaltgeräte gemäß WEEE-Richtlinie entsorgen
Lieferumfang	Thermostat, Bedienungsanleitung, Montageschrauben

Häufig gestellte Fragen - TKIT-1BW KING

Wie installiere ich das Thermostat TKIT-1BW?

Schalten Sie die Stromversorgung aus. Entfernen Sie das alte Thermostat und notieren Sie die Drahtanschlüsse. Schließen Sie die Drähte an die entsprechenden Klemmen des neuen Thermostats an. Befestigen Sie es an der Wand und setzen Sie die Batterien ein. Schalten Sie die Stromversorgung wieder ein.

Wie programmiere ich die Heizzeiten?

Drücken Sie die Programm-Taste. Wählen Sie den Wochentag aus. Stellen Sie die gewünschte Zeit und Temperatur für jedes Intervall ein. Wiederholen Sie den Vorgang für alle Tage. Bestätigen Sie mit OK.

Wie wechsle ich die Batterien?

Entfernen Sie das Thermostat von der Wandhalterung. Öffnen Sie das Batteriefach auf der Rückseite. Legen Sie zwei neue AA-Batterien ein, achten Sie auf die Polung. Schließen Sie das Fach und setzen Sie das Gerät wieder auf.

Was bedeutet der Fehlercode E1?

Der Fehlercode E1 weist auf einen Temperatursensorfehler hin. Überprüfen Sie die Verbindung des Sensors. Wenn das Problem bestehen bleibt, setzen Sie das Gerät zurück oder kontaktieren Sie den Kundendienst.

Wie setze ich das Thermostat auf die Werkseinstellungen zurück?

Drücken und halten Sie die Reset-Taste (oder die Tasten + und - gleichzeitig) für etwa 5 Sekunden, bis das Display zurücksetzt. Alle Einstellungen werden gelöscht.

Ist das Thermostat mit meiner alten Heizung kompatibel?

Das Thermostat ist für die meisten Standard-Zwei-Draht-Systeme (230 V) geeignet. Überprüfen Sie die Kompatibilität mit Ihrer Heizungssteuerung. Bei Niederspannungssystemen (z.B. 24 V) ist ein Adapter erforderlich.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten Pfeil hoch und Pfeil runter für 3 Sekunden. Auf dem Display erscheint ein Schlosssymbol. Zum Deaktivieren wiederholen Sie den Vorgang.

Warum zeigt das Display nichts an?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Wechseln Sie die Batterien bei Bedarf. Wenn das Problem weiterhin besteht, könnte ein interner Defekt vorliegen.

Wie reinige ich das Thermostat?

Verwenden Sie ein weiches, trockenes Tuch. Keine aggressiven Reinigungsmittel oder Wasser verwenden. Reinigen Sie das Display vorsichtig, um Kratzer zu vermeiden.

Kann ich das Thermostat auch zur Kühlung verwenden?

Ja, das Thermostat unterstützt sowohl Heiz- als auch Kühlmodus. Stellen Sie den Modus über die Einstellungen um. Beachten Sie, dass für die Kühlung ein entsprechendes Kühlsystem angeschlossen sein muss.

BEDIENUNGSANLEITUNG TKIT-1BW KING

INSTALLATION INSTRUCTIONS

king

TKIT-1 &

TKIT-2

DANGER

ELECTRIC SHOCK OR FIRE HAZARD

READ ALL WIRE SIZING, VOLTAGE REQUIREMENTS AND SAFETY DATA TO AVOID PROPERTY DAMAGE AND PERSONAL INJURY

Inbuilt Thermostat for the PX, KT, KTW, PAW, W and WHF model heaters

SPECIFICATIONS Resistive Load

Source 120 VAC 25 AMP @ 3000W

Source 208 VAC 25 AMP @ 5200W

Source 220 VAC 25 AMP @ 5500W

Source 240 VAC 25 AMP @ 6000W

Source 277 VAC 18 AMP @ 4985W

Temperature range 40°-90°F (4°-32°C)

Frequency 50-60 Hz

Accuracy 7° F +/- 3.5° C

Inductive Load 1/2HP

Snap Action / Open On Temp. Rise/ Bimetal Sensor

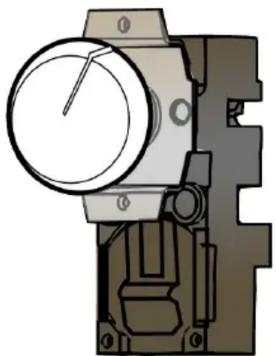

Fig 1

Approved for US & Canada

WARNING

READ CAREFULLY - These instructions were written to help prevent difficulties that might arise during thermostat installation. Studying the instructions first may save considerable time and money later. Observing the following procedures will keep installation time to a minimum. Save these instructions for future use.

INSTRUCTIONS

WARNING: Turn OFF power at the breaker before talling.

1. Mount Thermostat with provided screws.
2. Wire the thermostat with RED thermostat wires to breaker, BLACK thermostat wires to heater, white neutral wires to heater.
3. Install heater assembly into wall can.
4. Remove 1/2" knockout in grill.
5. Mount grill with provided screws.
6. Place plastic knob by pushing through grill opening.

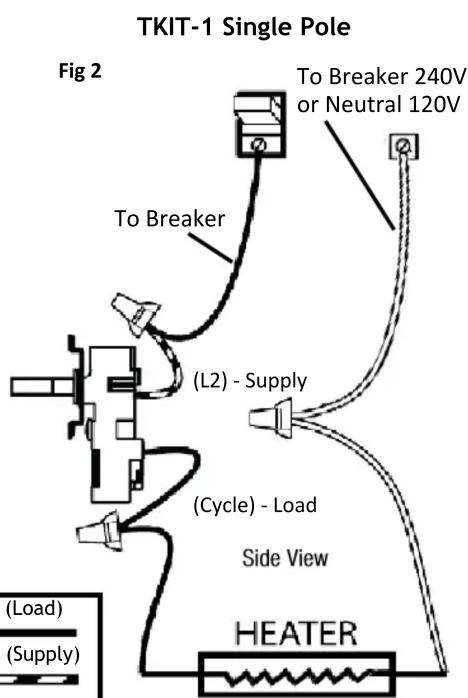

WIRING DIAGRAMS

Single Pole Kit can be used on 120V or 240V

Double Pole Can Be Used For 120/208/240V Applications

KING ELECTRIC MFG CO · 9131 10TH AVENUE SOUTH · SEATTLE, WA 98108 ·

INSTALLATION INSTRUCTIONS

king

TKIT-1 &

TKIT-2

Inbuilt Thermostat for the PX, KT, KTW, PAW, W and WHF model heat-ers

SPECIFICATIONS Resistive Load

Source 120 VAC 25 AMP @ 3000W

Source 208 VAC 25 AMP @ 5200W

Source 220 VAC 25 AMP @ 5500W

Source 240 VAC 25 AMP @ 6000W

Source 277 VAC 18 AMP @ 4985W

Temperature range 40°-90°F (4°-32°C)

Frequency 50-60 Hz

Accuracy 7° F +/- 3.5° C

Inductive Load 1/2HP

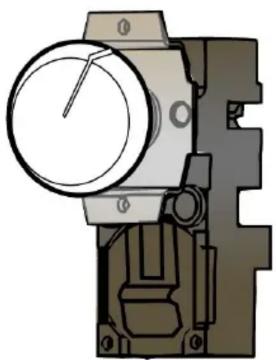

Fig 1

Approved for US & Canada

MOUNTING LOCATIONS

Use the two sheet metal screws provided to fasten the mounting bracket as shown below. Use the two machine screws to mount the thermostat to the mounting bracket.

PX Models

PAW Models

KT & KTW Models

W Models

WHF Models

KING ELECTRIC MFG CO · 9131 10TH AVENUE SOUTH · SEATTLE, WA 98108 · PH:206 762 0400 · FAX: [phone] · www.king-electric.com
