Produkttyp	Dashcam
Marke	Midland
Modell	C1332
Abmessungen (ca.)	6 x 4 x 3 cm
Gewicht (ca.)	60 g
Stromversorgung	12V Zigarettenanzünder
Videoauflösung	Full HD (1920 x 1080)
Bildsensor	CMOS
Nachtsicht	Ja, mit Infrarot-LEDs
Loop-Aufnahme	Ja
G-Sensor	Ja, automatische Notfallaufnahme
Blickwinkel	120°
Speicherkarte	microSD (nicht im Lieferumfang)
Display	2,7" LCD
Befestigung	Saugnapfhalterung an der Windschutzscheibe
Reinigung	Mit einem trockenen, fusselfreien Tuch
Lieferumfang	Dashcam, Halterung, USB-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - C1332 MIDLAND

Wie schalte ich die Dashcam ein?

Die Dashcam schaltet sich automatisch ein, wenn sie an den Zigarettenanzünder angeschlossen wird. Manuell einschalten können Sie sie über den Ein-/Ausschalter an der Seite.

Welche Speicherkarte wird benötigt?

Es wird eine microSD-Karte (nicht im Lieferumfang) mit mindestens Klasse 10 und bis zu 32 GB empfohlen.

Wie kann ich die Videoauflösung einstellen?

Gehen Sie ins Menü, wählen Sie 'Videoauflösung' und dann die gewünschte Auflösung, z.B. Full HD (1920x1080) oder HD (1280x720).

Was bedeutet die Loop-Aufnahme?

Bei Loop-Aufnahme werden alte Aufnahmen automatisch überschrieben, wenn die Speicherkarte voll ist. Dadurch wird sichergestellt, dass immer Platz für neue Aufnahmen ist.

Wie aktiviere ich den G-Sensor?

Der G-Sensor ist standardmäßig aktiviert. Sie können die Empfindlichkeit im Menü anpassen. Bei einem Aufprall wird das aktuelle Video gesperrt und nicht überschrieben.

Kann ich die Dashcam auch als Überwachungskamera nutzen?

Ja, im Parkmodus überwacht die Dashcam weiterhin und zeichnet bei Bewegung oder Erschütterung auf. Dafür ist eine externe Stromversorgung erforderlich.

Wie schließe ich die Dashcam an mein Auto an?

Verbinden Sie das mitgelieferte USB-Kabel mit der Dashcam und stecken Sie den Zigarettenanzünder-Adapter in die 12V-Buchse Ihres Autos.

Wie kann ich Videos auf den Computer übertragen?

Nehmen Sie die microSD-Karte aus der Dashcam und stecken Sie sie in einen Kartenleser. Alternativ verbinden Sie die Dashcam per USB-Kabel mit dem Computer.

Warum blinkt die rote LED?

Die rote LED blinkt, wenn die Dashcam aufzeichnet. Wenn sie dauerhaft leuchtet, liegt möglicherweise ein Fehler vor. Überprüfen Sie die Speicherkarte und die Stromversorgung.

Kann ich die Dashcam auch nachts verwenden?

Ja, die Dashcam verfügt über Infrarot-LEDs für Nachtsicht. Die Bildqualität bei Dunkelheit ist gut, aber nicht mit Premium-Kameras vergleichbar.

BEDIENUNGSANLEITUNG C1332 MIDLAND

Die mehrsprachige Anleitung finden Sie auf unserer Webseite

www.midlandeurope.com

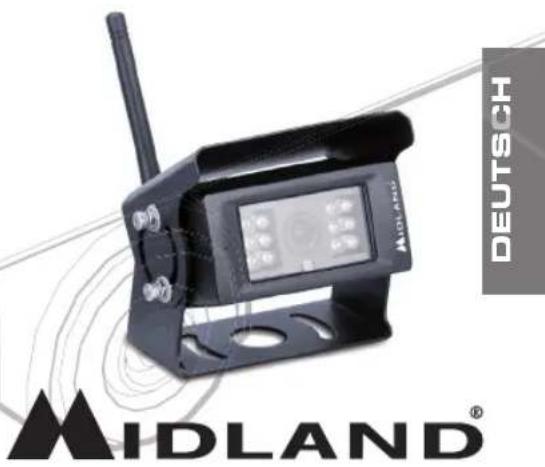

OPTIONALE KAMERA FÜR TRUCK GUARDIAN KAMERASYSTEM

Anleitung DEUTSCH

Kamera Eigenschaften

• 120° Sichtwinkel
  • 12 Infrarot LEDs für Nachtsicht
  • IP 67 wasserschutz
  • Automatische Kopplung mit Monitor

Lieferumfang

• WLAN Funk-Kamera
• Stromkabel
• WLAN Antenne
• Befestigungsschrauben

Kamera Übersicht

1. 12 Infrarot LEDs
2. Linse
3. Antenne
4. Stromanschluss
5. Halterung

Einrichtung

Zuerst muss die Kamera mit dem Monitor gekoppelt werden. Gehen Sie wie folgt vor:

1. Wählen Sie einen freien Kanal am Monitor (noch keine Kamera gekoppelt)
2. Öffnen Sie das Menü des Monitors
3. Wählen Sie die Option "PAIRING"
4. Schalten Sie die Kamera in der vorgegebenen Zeit ein
5. Sie können die Kamera auch auf einen bereits belegten Kanal verbinden, aber dadurch wird die vorherige Kamera unterbrochen

Automatische Kamera-Umschaltung

(wenn Sie mehrere Kameras verbunden haben)

Der Monitor besitzt 4 farbige "TRIG" Kabel (Grün - 1, Weiß - 2, Gelb - 3, Blau - 4). Jedes Kabel gehört zu einem der 4 verfügbaren Kanäle.

Wenn Sie ein Kabel an den Pluspol (+) des Monitors anschließen, schaltet der Monitor automatisch auf diesen Kanal um. Wenn das Kabel entfernt wird, schaltet der Monitor zum vorherigen Kanal zurück.

Im Menü können Sie unter "SYSTEM / DELAY TIME" die Zeit einstellen, nachdem der Monitor den Kanal zurückwechseln soll.

Typisches Beispiel der Einrichtung von 2 Kanälen:

1. Frontkamera ist immer an und nimmt alles auf, dass auf der Straße vor einem passiert (verbunden auf Kanal 1)
2. Rückfahrkamera hilft Ihnen beim Einparken (verbunden auf Kanal 2)
3. Verbinden Sie das Kabel TRIG 2 (weiß) mit dem Rückwärtsgang. Wenn nun der Rückwärtsgang eingelegt wird, wechselt das Bild automatisch zu Kamera 2.
4. Wenn der Rückwärtsgang wieder rausgenommen wird, wechselt das Bild wieder zur vorherigen Ansicht zurück.

Wichtig: die Kamera nimmt nur die Dinge auf, die auf dem Bildschirm zu sehen sind. Wenn die TRIG Funktion aktiviert ist, wird das Bild von dem ausgelösten Kanal aufgenommen.

Wenn Sie einen bestimmten Kanal ununterbrochen aufnehmen wollen, verwenden Sie die SPLIT Ansicht (Menü: MODE/SPLIT).

Technische Spezifikationen

Sensor 1/3” CMOS

Auflösung 756x504

Sichtwinkel 120°

IP Wasserschutz IP67

Nachtsicht 12 led IR

Sendereichweite 30-150 m

Betriebs-Temperatur -20 / +70°C

Lagerungs-Temperatur -30 / +80 °C

Abmessungen 85x42x50mm

Änderungen vorbehalten.
Updates und weitere Informationen finden Sie auf www.alan-electronics.de

Sicherheitshinweise

• Verwenden Sie die Kameras nicht bei extremen Temperaturen. Die Kameras sind für den Betrieb bei -20 bis +70°C ausgelegt
  • Schützen Sie die Kameras vor Feuchtigkeit, Rauch und Schmutz
• Schützen Sie die Kameras vor starken Vibrationen, Stößen und Schlägen, wie z.B. beim Runterfallen
• Achten Sie auf die korrekte Polarität beim Anschluss der Kabel
• Reinigen Sie die Geräte nur mit einem trockenen Tuch

R.E.D.

IT / RSM

Hiermit erklärt Cte International Srl, dass das Produkt die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/UE. Die Konformitätserklärung ist unter folgendem Link verfügbar: http://www.midlandeurope.com/it/pagina/10090-certifications

ES

Vertrieb durch: ALAN ELECTRONICS GmbH

Daimlerstraße 1K - D-63303 Dreieich Deutschland.

Vor Benutzung Bedienungsanleitung beachten.

Importado por: MIDLAND IBERIA, SA
